Finishingsett for X25 GeoLink®-presisjonsspredersystem

1. Rengjør sprederen. Se Rengjøre sprederen i brukerhåndboken for maskinen.

   Important: Tøm spredertanken helt før du installerer finishingsettet for GeoLink-spredersystemet.

2. For maskiner med tankskyllingssett (valgfritt) skal du utføre det følgende:

   1. Pump vannet fra skylletanken til spredertanken. Se Bruke skyllesettet i monteringsinstruksjonene for tankskyllesettet.

   2. Tøm spredertanken for vann. Se Rengjøre sprederen i brukerhåndboken for maskinen.

3. Utvid venstre og høyre sprederseksjon til horisontal posisjon.

4. Parker maskinen på en jevn flate, sett på parkeringsbremsen, slå av motoren, og ta ut nøkkelen. Se brukerhåndboken.

   Important: Parker maskinen på en jevn flate før GeoLink-settet monteres.

1. Lås opp setet ved å trykke håndtaket for setelås bakover (Figur 3).



   Figur 3

   1. Sete
   2. Støttestang
   3. Håndtak for setelås

2. Roter setet og seteplaten forover til enden av støttestangen på støttestangbraketten er plassert ved bunnen av sporet i braketten (Figur 3).

3. La motoren kjøle seg helt ned.

4. Fjern bolten og mutteren som fester terminalen til den negative batterikabelen til den negative batteripolen.

   Advarsel

   Feilaktig ruting av batterikabler kan skade maskinen og kablene og forårsake gnister. Gnistene kan føre til at batterigassene eksploderer, noe som kan forårsake personskade.

   • Ta alltid av den negative (svarte) batterikabelen før du kobler fra den positive (røde) kabelen.

   • Koble alltid til den positive (røde) batterikabelen før du setter på den negative (svarte) kabelen.

   Advarsel

   Batteripolene eller metallverktøy kan kortslutte mot metallkomponenter og forårsake gnister. Gnistene kan føre til at batterigassene eksploderer, noe som kan forårsake personskade.

   • Når du fjerner eller monterer batteriet, må du passe på at batteripolene ikke berører metalldeler på maskinen.

   • La ikke metallverktøy kortslutte mellom batteripolene og metalldeler på maskinen.

5. Skyv isolatordekselet bakover, og fjern bolten og mutteren som fester terminalen til den positive batterikabelen til den positive batteripolen (Figur 4).

   Note: Påse at terminalene til batterikablene ikke kommer nær batteripolene.



   Figur 4

   1. Mutter
   2. Batteripol
   3. Terminal (positiv batterikabel)
   4. Bolt

1. Fjern kontakten med to sokler på maskinens ledningssats som er koblet til setebryterkoblingen (Figur 5).



   Figur 5

   1. Kontakt med to sokler (maskinledningssats)
   2. Setebryterkobling

2. Fjern hårnålssplinten som fester støttestangen til braketten på bunnen av seteplaten (Figur 6).



   Figur 6

   1. Skive
   2. Brakett (sete)
   3. Hårnålssplint
   4. Støttestang

3. Fjern de 2 hårnålssplintene som fester seteplatens svingkoblinger til chassisbrakettene (Figur 7).



   Figur 7

   1. Seteplate
   2. Sete
   3. Hårnålssplint
   4. Svingkobling (seteplate)
   5. Chassisbrakett
   6. Svingbolt

4. Fjern de 2 svingboltene som sikrer setet og seteplaten til chassiset (Figur 7).

5. Løft setet og seteplaten opp og ut av maskinen (Figur 8).



   Figur 8

   1. Seteplate
   2. Sete

1. Vri opp håndtakene for låsene på motortilgangspanelet (Figur 9).



   Figur 9

   1. Lås
   2. Panelstøttebrakett
   3. Motortilgangspanel

2. Løft opp motortilgangspanelet og fjern det fra maskinen (Figur 9).

1. Fjern de to skyvefestene som fester den venstre forskjermen til den nedre veltebeskyttelseskanalen (Figur 10).

   Note: Kast skyvefestene som du fjernet.



   Figur 10

   1. Skyvefeste
   2. Venstre forskjerm

2. Fjern de tre boltene (5/16 x 1 tomme) og tre skivene (5/16 tomme) som fester skjermen til maskinrammen (Figur 11).



   Figur 11

   1. Skive (5/16 tomme)
   2. Bolt (5/16 x 1 tomme)
   3. Venstre forskjerm

3. Fjern skjermen fra maskinen.

   Note: Kast skyvefestene som du fjernet.– ta vare på skjermen, boltene og skivene for montering i Montere venstre og høyre forskjermer.

4. Fjern de seks skyvefestene og fem skivene (9/16 x 1/2 tomme) som fester det indre skjermdekselet til maskinrammen (Figur 12).



   Figur 12

   1. Indre skjermdeksel
   2. Skyvefeste
   3. Skive (9/2 x 1/16 tomme)

5. Fjern det indre skjermdekselet fra maskinen (Figur 13).

   Note: Kast skyvefestene som du fjernet.



   Figur 13

6. Gjenta trinn 1 til 5 for skjermen og det indre skjermdekselet på motsatt side av maskinen.

1. Koble de to elektriske kontaktene (med to sokler) på maskinens ledningssats fra kontaktene med to pinner på venstre og høyre frontlys (Figur 14).



   Figur 14

   1. Frontlys
   2. Kontakt med to sokler (maskinledningssats)
   3. Kontakt med to pinner (frontlys)

2. Fjern de ni skyvefestene som fester panseret til dashbordet og maskinrammen (Figur 15).

   Note: Ta vare på skyvefestene for montering i Montere panseret.



   Figur 15

   1. Panser
   2. Skyvefeste

3. Fjern panseret fra maskinen (Figur 15).

   Note: Kast skyvefestene som du fjernet.

1. Ved kompressorens koblingspanel for skummarkørsettet, fest et kabelfeste rundt de gjennomsiktige og blå rørene for høyre sprederseksjon (Figur 16).



   Figur 16

   1. Blå slange
   2. Luftkobling (venstre sprederseksjon)
   3. Væskekobling (venstre sprederseksjon)
   4. Skumrør (venstre sprederseksjon)
   5. Skumrør (høyre sprederseksjon)
   6. Kabelfeste
   7. Elektrisk kobling
   8. Væskekobling (høyre sprederseksjon)
   9. Gjennomsiktig slange
   10. Luftkobling (høyre sprederseksjon)

2. Trykk inn klemhylsen (Figur 17).



   Figur 17

   1. Trykk inn klemhylsen
   2. Trekk ut røret

3. Trekk ut røret fra koblingen (Figur 17).

4. Gjenta trinn 2 og 3 for de tre andre rørene for sprederseksjonene.

1. Ved kompressorens koblingspanel for skummarkørsettet, fest et kabelfeste rundt de gjennomsiktige og blå rørene for høyre sprederseksjon (Figur 18).



   Figur 18

   1. Luftkompresjonskobling (høyre sprederseksjon)
   2. Væskekompresjonskobling (høyre sprederseksjon)
   3. Væskekompresjonskobling (venstre sprederseksjon)
   4. Luftkompresjonskobling (venstre sprederseksjon)
   5. Kompresjonsmutter – luft (høyre sprederseksjon – blått rør)
   6. Kabelfeste
   7. Kompresjonsmutter – vann (høyre sprederseksjon – gjennomsiktig rør)
   8. Kompresjonsmutter (venstre sprederseksjon – blått rør)
   9. Kompresjonsmutter (venstre sprederseksjon – gjennomsiktig rør)

2. Løsne kompresjonsmutterne for de to gjennomsiktige og de to blå rørene for skumdysene ved venstre og høyre sprederseksjon (Figur 18).

3. Fjern de fire rørene fra kompresjonskoblingene for sprederseksjonene (Figur 18).

1. Ved den ytre sprederseksjonen, bruk en bit tape til å markere venstre væske- og luftrør for venstre sprederseksjon, og høyre væske- og luftrør for høyre sprederseksjon.

2. Flytt rørene for skumdysene til venstre og høyre sprederseksjon bakover og gjennom R-klemmen nær svingpunktet for sprederseksjonen (Figur 19).



   Figur 19

   1. Rør – skummarkørdyse (venstre sprederseksjon)
   2. Rør – skummarkørdyse (høyre sprederseksjon)
   3. R-klemme

3. Hvis maskinen har settet for utvidelse av midtre bom, fest den ledige enden av væske- og luftrørene løst til den ytre sprederseksjonen. og hopp over prosedyrene for Klargjøre de nye rørenhetene for skummarkørdysene og Montere den nye rørenheten.

1. Fjern kabelfestene som fester skummarkørsettets væske- og luftrør til den ytre sprederseksjonen (Figur 20).



   Figur 20

   1. Væske- og luftrør (høyre sprederseksjon vist)
   2. Kabelfester

2. Ved skummarkørdysen, løsne kompresjonsmutteren som fester det blå røret (vann) til den blå kompresjonskoblingen på skummarkørdysen (Figur 21).



   Figur 21

   1. Ytre sprederseksjon
   2. Kompresjonskobling (blå)
   3. Skummarkørdyse
   4. Kompresjonsmutter (blå – blått vannrør)
   5. Kompresjonsmutter (hvit – gjennomsiktig luftrør)
   6. Kompresjonskobling (hvit)

3. Løsne kompresjonsmutteren som fester det gjennomsiktige røret (luft) til den hvite kompresjonskoblingen på skummarkørdysen (Figur 21).

4. Fjern væske- og luftrør fra maskinen.

5. Fjern kompresjonsmutterne ved endene av rørene (Figur 21).

   Note: Ta vare på kompresjonsmutterne for montering i trinn 1 av Montere den nye rørenheten.

6. Innrett de gamle væske- og luftrørene (Figur 22) med den nye rørenheten (Toro-delenr. 114-9553)



   Figur 22

   1. Gamle væske- og luftrør
   2. 26 cm
   3. Ny rørenhet (Toro-delenr. 114-9553)
   4. Tape og merke
   5. 77 til 102 mm

7. Bruk et stykke tape til å markere lengden på de gamle væske- og luftrørene på den nye rørenheten.

8. På den nye rørenheten, legg til 26 cm lengde fra merket du laget i trinn 7, merk av på rørenheten, og kutt rørene ved det andre (lengste) merket (Figur 22).

9. Hvis de gamle væske- og luftrørene er merket med et kabelfeste, merk den nye rørenheten med et kabelfeste. Hvis ikke, gå direkte til trinn 10.

   Note: Du har ikke lenger behov for de gamle væske- og luftrørene.

10. Fjern 77 til 102 mm av hylsteret rundt hver ende av rørenheten (Figur 22).

11. Gjenta trinn 1 til og med 10 for væske- og luftrørene på motsatt side av maskinen.

1. Før den blå kompresjonsmutteren over endene av det blå røret og den hvite kompresjonsmutteren over det gjennomsiktige røret (Figur 23).



   Figur 23

   1. Ytre sprederseksjon
   2. Kompresjonskobling (blå)
   3. Skummarkørdyse
   4. Kompresjonsmutter (blå – blått vannrør)
   5. Kompresjonsmutter (hvit – gjennomsiktig luftrør)
   6. Kompresjonskobling (hvit)

2. Innrett enden av det gjennomsiktige røret med den hvite kompresjonsmutteren med den hvite koblingen på skummarkørdysen, og stram til kompresjonsmutteren for hånd (Figur 23).

3. Innrett enden av det blå røret med den blå kompresjonsmutteren med den blå koblingen på skummarkørdysen, og stram til kompresjonsmutteren for hånd (Figur 23).

4. Før rørenheten langs baksiden av den øvre støttestolpen i den ytre sprederseksjonen, som vist i Figur 24.

   Important: Hvis rørenheten monteres på feil side av den øvre støttestolpen, vil rørene komme i klem mellom understellet og den ytre sprederseksjonen når bommene er i transportposisjon.



   Figur 24

   1. Rørenhet (høyre sprederseksjonen vist)
   2. Kabelfester

5. Fest rørenheten til hullet i dysestøtten med et kabelfeste, som vist i Figur 25.



   Figur 25

   1. Rørenhet
   2. Dysestøtte
   3. Kabelfeste

6. Fest rørenheten til den ytre sprederseksjonen med kabelfester, som vist i Figur 24.

7. Fest den ledige enden av rørenheten løst til den ytre sprederseksjonen.

8. Gjenta trinn 1 til og med 6 for rørenheten på motsatt side av maskinen.

Note: Hvis maskinen er utstyrt med et valgfritt sprøytepistolsett, se.Koble fra det trykkfølsomme røret og forsyningsslangen

1. Trykk inn hylsen for rørkoblingen i endedekslet for den høyre bomseksjonsventilen (Figur 29).



   Figur 29

   1. Rørkobling (endedeksel på høyre bomseksjonsventil)
   2. Trykkfølsomt rør

2. Dra det trykkfølsomme røret for dashbordmåleren ut av rørkoblingen (Figur 29).

1. Trykk inn hylsen for rørkoblingen i 90°-vinkelkoblingen for den høyre sprederseksjonsventilen (Figur 30).



   Figur 30

   1. 90°-vinkelrør (høyre bomseksjonsventil)
   2. Rørkobling
   3. Trykkfølsomt rør (trykkmåler, dashbordpanel)

2. Dra det trykkfølsomme røret for dashbordmåleren ut av rørkoblingen (Figur 30).

   Note: Ikke fjern 90°-vinkelrøret for avstengningsventilen for slangetrommelens forsyningsslange fra flensen på høyre bomseksjonsventil.

1. Ved den ytre sprederseksjonen, fjern slangeklemmen som fester sprederseksjonsslangen til T-stykket med mothaker (Figur 35).



   Figur 35

   1. Sprederseksjonsslange (ytre sprederseksjon)
   2. Ytre sprederseksjon
   3. T-stykke med mothaker
   4. Slangeklemme
   5. R-klemme

2. Fjern slangen fra T-koblingen (Figur 35).

3. Fjern den ledige enden av slangen fra R-klemmen (Figur 35).

4. Gjenta trinn 1 til 3 for forsyningsslangen ved den andre ytre sprederseksjonen.

5. Under den midtre sprederseksjonen, fjern slangeklemmen som fester forsyningsslangen for den midtre sprederseksjonen til T-koblingen med mothake (Figur 36).



   Figur 36

   1. Foran på maskinen
   2. Midtre sprederseksjon
   3. Forsyningsslange (midtre sprederseksjon)
   4. Slangeklemme
   5. T-stykke med mothaker

6. Fjern holderne som fester hurtigkoblingene på den venstre, midtre og høyre forsyningsslangen til hurtigkoblingene på sprederseksjonsventilene (Figur 37).

   Note: Behold holderne for montering i Montere slangene til dyseventil 7 til 10.



   Figur 37

   1. Hurtigkobling (sprederseksjonsventil)
   2. Holder
   3. Hurtigkobling (sokkel – forsyningsslange)

7. Fjern forsyningsslangene for venstre, midtre og høyre seksjon fra hurtigkoblingene på sprederseksjonsventilene, og fjern slangene fra maskinen (Figur 37).

   Note: Du trenger ikke lenger slangene for venstre, midtre og høyre sprederseksjonsslanger.

1. Fjern slangene fra forlengelsesportene på venstre og høyre løftesylinder (Figur 39).



   Figur 38

   1. Slange (uttrukket stilling)
   2. Port C3 (løftesylindermanifold)
   3. Port C4 (løftesylindermanifold)
   4. Tilbaketrekkingsport (løftesylinder)
   5. Slange (tilbaketrukket stilling)
   6. Forlengelsesport (løftesylinder)


   Figur 39

   Maskiner med valgfritt ultrasonisk bom-nivelleringssett

   1. Slange (uttrukket stilling)
   2. Port C3 (løftesylindermanifold)
   3. Port C4 (løftesylindermanifold)
   4. Tilbaketrekkingsport (løftesylinder)
   5. Slange (tilbaketrukket stilling)
   6. Forlengelsesport (løftesylinder)

2. Fjern slangene fra portene C2 og C4 på løftesylindermanifolden (Figur 39).

3. Fjern slangene fra tilbaketrekkingsportene på venstre og høyre løftesylinder (Figur 39).

4. Fjern slangene fra portene C1 og C3 på løftesylindermanifolden (Figur 39).

   Note: Du trenger ikke lenger slangene.

Løfteutstyrets kapasitet: 91 kg

Note: Bortsett fra der det angis, skal du ta vare på delene som du fjerner. Du bruker disse til å montere utvidelsen for den midtre bommen.

1. Bruk løfteutstyr med den angitte kapasiteten til å støtte opp den ytre sprederseksjonen.

2. Fjern hårnålssplinten og splittpinnen som fester stangenden på løftesylinderen til svingbraketten (Figur 40).

   Note: Ta vare på splittpinnen og hårnålssplinten for montering i Montere løftesylinderne.



   Figur 40

   1. Hårnålssplint
   2. Stagforbindelsesdel (løftesylinder)
   3. Splittpinne
   4. Svingbrakett

3. Fjern flenslåsemutteren (5/16 tomme) og flenshodebolten (5/16 x 3/4 tomme) som fester svingbraketten til sylinderfestet (Figur 41).



   Figur 41

   1. Flenslåsemutter (5/16 tomme)
   2. Svingbolt
   3. Flenshodebolt (5/16 x 3/4 tomme)
   4. Løftesylinder
   5. Sylinderfeste

4. Fjern svingbolten og løftesylinderen fra maskinen (Figur 41).

5. Utfør trinnene i Fjerne de ytre sprederseksjonene.

Løfteutstyrets kapasitet: 91 kg

Note: Hvis maskinen er utstyrt med settet for tildekket bom (valgfritt), ikke fjern dekslene på de ytre sprederseksjonene.

Note: Bortsett fra der det angis, skal du ta vare på delene som du fjerner. Du bruker disse til å montere utvidelsen for den midtre bommen.

1. Fjern flenshodebolten (5/16 x 1 tomme) og flenslåsemutteren (5/16 tomme) som fester svingbolten til svingbraketten (Figur 42).



   Figur 42

   1. Svingkobling (ytre sprederseksjon)
   2. Nylonflensbøssing
   3. Flensskrue (5/16 x 1 tomme)
   4. Svingbolt
   5. Svingbrakett (ytre sprederseksjon)
   6. Flenslåsemutter (5/16 tomme)

2. Fjern svingbolten fra svingbraketten for den midtre sprederseksjonen og svingkoblingen for den ytre sprederseksjonen (Figur 42).

   Note: Ta vare på flensbolten, flensmutteren og svingbolten for montering i Montere de ytre sprederseksjonene på maskinen.

3. Løsne den ytre sprederseksjonen fra den midtre sprederseksjonen, og fjern den ytre seksjonen fra maskinen (Figur 42).

4. Fjern de to nylonflensbøssingene fra svingkoblingen på den ytre sprederseksjonen (Figur 42).

   Note: Avhend bøssingene.

5. Gjenta trinn 1 til 3 i Fjerne løftesylinderne for den ytre sprederseksjonen på den andre siden av maskinen.

6. Gjenta trinn 1 til 4 i denne delen for den ytre sprederseksjonen på den andre siden av maskinen.

1. Fjern seksjonsløftemanifolden fra sylinderfestet på følgende måte:

   • For maskiner uten valgfritt ultrasonisk bom-nivelleringssett: Fjern de to flenslåsemutterne (5/16 tomme) og de to flenshodeboltene (5/16 x 1 tomme) som fester støttebraketten for seksjonsløftemanifolden til sylinderfestet, og skill manifolden og braketten fra sylinderfestet (Figur 43).



     Figur 43

     1. Støttebrakett (seksjonsløftemanifold)
     2. Flenslåsemutter (5/16 tomme)
     3. Sylinderfeste
     4. Flenshodebolt (5/16 x 1 tomme)

   • For maskiner med valgfritt ultrasonisk bom-nivelleringssett: Fjern de to flenslåsemutterne (5/16 tomme) og de to flenshodeboltene (5/16 x 1 tomme) som fester støttebraketten for seksjonsløftemanifolden og TEC-styrerbraketten til sylinderfestet, og skill manifolden og braketten fra sylinderfestet (Figur 44).



     Figur 44

     Maskiner med valgfritt ultrasonisk bom-nivelleringssett

     1. Støttebrakett (seksjonsløftemanifold)
     2. TEC-styrerbrakett
     3. Flenshodebolt (5/16 x 1 tomme)
     4. Sylinderfeste
     5. Flenslåsemutter (5/16 tomme)

2. Støtt seksjonsløftemanifolden ved å knytte den fast til sprederventilens monteringsbrakett med tau.

   Note: Ta vare på støttebraketten og løftemanifolden, boltene og mutterne for montering i Montere løftesylindermanifolden til sylinderfestet.

Løfteutstyrets kapasitet: 41 kg

1. Hvis maskinen er utstyrt med settet for tildekket bom (valgfritt), fjern dekslet fra de midtre sprederseksjonene.

2. Støtt opp den midtre sprederseksjonen med løfteutstyr med den angitte kapasiteten (Figur 45).



   Figur 45

3. Bruk en bit tape til å markere hullene hvor de fire flenshodeboltene (1/2 x 1 1/4 tomme) og fire flenslåsemutterne (1/2 tomme) fester støttebrakettene for den midtre sprederseksjonen til maskinens monteringsplate (Figur 46).



   Figur 46

4. Fjern de fire flenshodeboltene (1/2 x 1 1/4 tomme) og fire flenslåsemutterne (1/2 tomme) som fester støttebrakettene for den midtre sprederseksjonen til monteringsplaten på maskinrammen, og fjern den midtre sprederseksjonen fra maskinen (Figur 47).

   Note: Ta vare på boltene og mutterne for montering av den nye midtre sprederseksjonen.



   Figur 47

   1. Flenshodebolt (½ x 1¼ tomme)
   2. Støttebrakett (midtre sprederseksjon)
   3. Monteringskanal (sprederramme)
   4. Flenslåsemutter (1/2 tomme)

1. Ved midtre sprederseksjon, fjern flenslåsemutteren som fester sprederdysen til dysefestet (Figur 48 og Figur 49).

   Note: Ta vare på låsemutteren for montering i trinn 6 av Montere sprederdysene og slangene på den midtre sprederseksjonen.



   Figur 48

   1. Flenslåsemutter (5/16 tomme)
   2. Slangeskaft med mothake på én side (19 mm)
   3. Sprederdyse
   4. Slange (3/4 tommes indre diameter)
   5. Slangeskaft med mothake på begge sider (19 mm)
   6. Slangeklemme


   Figur 49

   1. Flenslåsemutter (5/16 tomme)
   2. Dysefeste
   3. Sekskantbolt (5/16 x 3/4 tomme – sprederdyse)

2. Fjern skruen i rustfritt stål (nr. 12 x 1-1/4 tomme) som fester den øvre klemmehalvdelen og slangeskaftet med mothake på én eller begge sider (19 mm) til kroppen på hver sprederdyse, og løsne slangeskaftet med mothake og slangen fra dysen (Figur 50).

   Note: Sekskantbolten (5/16 x 3/4 tomme – rustfritt stål) skiller seg fra den øvre klemmehalvdelen når du åpner klemmen. Ta vare på bolten for montering.



   Figur 50

   1. Øvre klemmehalvdel
   2. Overføringsrør
   3. Sekskantbolt (5/16 x 3/4 tomme – rustfritt stål)
   4. Slangeskaft med mothake på begge sider (3/4 tomme)
   5. Sal (sprederdyseenhet)
   6. Skrue i rustfritt stål (nr. 12 x 1-1/4 tomme)
   7. Slangeskaft med mothake på én side (19 mm)

3. Fjern dysen fra den midtre sprederseksjonen (Figur 48 og Figur 49).

4. Gjenta trinn 1 og 2 for de to andre sprederdysene.

   Note: Ta vare på sprederdysene, skruene i rustfritt stål og sekskantboltene for montering i trinn 6 og 7 i Montere sprederdysene og slangene for den midtre sprederseksjonen.

5. Fjern slangene (3/4 tommes indre diameter), slangeskaftene, klemmene og T-stykket med mothake fra den midtre sprederseksjonen (Figur 48).

   Note: Du trenger ikke lenger slangen, slangeskaft, klemmer og T-kobling.

Løfteutstyrets kapasitet: 41 kg

1. Støtt opp den midtre sprederseksjonen med løfteutstyr med den angitte kapasiteten.

2. Fjern de to flenshodeboltene (⅜ x 1 tomme) og to flenslåsemutterne (⅜ tomme) som fester støttebraketten til den midtre sprederseksjonen, og fjern braketten (Figur 51).



   Figur 51

   1. Flenshodebolt (3/8 x 1 tomme)
   2. Midtre sprederseksjon
   3. Høyre støttebrakett (midtre sprederseksjon)
   4. Flenslåsemutter (3/8 tomme)
   5. Venstre støttebrakett (midtre sprederseksjon)

3. Fjern de to flenshodeboltene (⅜ x 1 tomme) og to flenslåsemutterne (⅜ tomme) som fester den andre støttebraketten til den midtre sprederseksjonen, og fjern braketten (Figur 51).

   Note: Ta vare på støttebrakettene, boltene og låsemutterne for montering i trinn 3 og 4 av Montere støttebrakettene på den midtre sprederseksjonen.

1. Fjern de to flenshodeboltene (3/8 x 1 tomme) og to låsemutterne (3/8 tomme) som fester de vertikale flensene til venstre og høyre støtterammer (Figur 52).



   Figur 52

   1. Venstre støtteramme
   2. Flenshodebolt (3/8 x 1 tomme)
   3. Høyre støtteramme
   4. Låsemuttere (3/8 tomme)

2. Fjern de to låseboltene (1/2 x 1-1/4 tomme) og to låsemutterne (1/2 tomme) som fester det smale sylinderfestet, venstre og høyre støtterammer og den smale festeplaten (Figur 53).



   Figur 53

   1. Låsebolt, (1/2 x 1-1/4 tomme)
   2. Sylinderfeste (smalt)
   3. Venstre støtteramme
   4. Låsemutrer (1/2 tomme)
   5. Festeplate (smal)
   6. Høyre støtteramme

   Note: Ta vare på flenshodeboltene, låseboltene og låsemutterne for montering i trinn 2 og 7 av Montere utvidelsen for midtre bom. Du har ikke lenger behov for det smale sylinderfestet og den smale festeplaten.

3. Løsne venstre og høyre støtterammer.

1. Innrett hullene i de vertikale flensene til den midtre bomseksjonen med hullene i støtterammen (Figur 54).



   Figur 54

   1. Flenslåsemutter (⅜ tomme)
   2. Vertikal flens (støtteramme)
   3. Vertikal flens (utvidelse for midtre bom)
   4. Flenshodebolt (⅜ x 1 tomme)

2. Monter utvidelsen for midtre bom løst til støtterammen (Figur 54) med de to flenshodeboltene (3/8 x 3/4 tomme) og to flenslåsemutterne (3/8 tomme) som du fjernet i trinn 1 av Løsne støtteavstiverne for den midtre sprederseksjonen.

3. Innrett hullene i de vertikale flensene til utvidelsen for midtre bom med hullene i den andre støtterammen (Figur 54).

4. Monter utvidelsen for midtre bom løst til den andre støtterammen (Figur 54) med de to flenshodeboltene (3/8 x 1 tomme) og to flenslåsemutterne (3/8 tomme) fra finishingsettet for GeoLink-spredersystemet Figur 54.

5. Innrett hullene i sylinderfestet med hullene i midtlinjen for støtterammen og utvidelsen for midtre bom (Figur 55).



   Figur 55

   1. Venstre støtteramme
   2. Utvidelse for midtre bom
   3. Sylinderfeste (bredt)
   4. Høyre støtteramme
   5. Låsebolt, (1/2 x 1-1/4 tomme)
   6. Festeplate (bred)
   7. Flenslåsemutter (1/2 tomme)

6. Før festeplaten inn i støtterammen og utvidelsen av den midtre bommen, og innrett hullet i festeplaten med hullene i midtlinjen for rammeavstiverne og utvidelsen for midtre bom (Figur 55).

7. Monter sylinderfestet, avstivere, utvidelsen for midtre bom og festeplate med de to låseboltene (1/2 x 1-1/4 tomme) og to flenslåsemutterne (1/2 tomme) som du fjernet i trinn 2 av Løsne støtteavstiverne for den midtre sprederseksjonen, og de fire låseboltene (1/2 x 1-1/4 tomme) og fire flenslåsemutterne (1/2 tomme) fra finishingsettet for GeoLink-spredersystemet (Figur 55).

8. Stram flenshodeboltene og flenslåsemutterne (3/8 tomme) til 37–45 N m.

9. Stram flenslåsemutterne (1/2 tomme) til 91–113 N m.

Løfteutstyrets kapasitet: 55 kg

1. Støtt opp den midtre sprederseksjonen med løfteutstyr med den angitte kapasiteten.

2. Innrett hullene i høyre støttebrakett med hullene i høyre støtteramme, som vist i Figur 56.



   Figur 56

   1. Flenshodebolt (3/8 x 1 tomme)
   2. Høyre støtteramme (midtre sprederseksjon)
   3. Venstre støtteramme (midtre sprederseksjon)
   4. Flenslåsemutter (3/8 tomme)
   5. Høyre støttebrakett (midtre sprederseksjon)
   6. Venstre støttebrakett (midtre sprederseksjon)

3. Monter høyre støttebrakett til høyre støtteramme (Figur 56) med de to flenshodeboltene (3/8 x 1 tomme) og to flenslåsemutterne (3/8 tomme) som du fjernet i trinn 2 og 3 av Fjerne støttebrakettene fra den midtre sprederseksjonen.

4. Gjenta trinn 2 og 3 for venstre støttebrakett ved venstre støtteramme (Figur 56).

5. Stram flenshodeboltene og flensmutterne til 37–45 N m.

1. Bruk løfteutstyr til å heve den nye, midtre sprederseksjonen til en komfortabel arbeidshøyde.

2. Bruk sprederdyse 2 fra finishingsettet for GeoLink-spredersystemet og fjern skruen i rustfritt stål som fester den øvre klemmehalvdelen til salen (Figur 57).



   Figur 57

   1. Sekskantbolt (5/16 x 3/4 tomme – rustfritt stål)
   2. Overføringsrør
   3. Øvre klemmehalvdel
   4. Slangeskaft med mothake på én side (1/2 tomme)
   5. Skrue i rustfritt stål (nr. 12 x 1-1/4 tomme)
   6. Sprederdyseenhet
   7. Mot sprederseksjonen

3. Finn hullet i siden av slangeskaftet med mothake på én side i enden av slangen på 25 cm i slangeenheten (sprederventil 5 eller 6) for den midtre sprederseksjonen (Figur 57 og Figur 58).



   Figur 58

   1. Slange 13 x 250 mm (sprederventil 5 eller 6)
   2. Sprederdyse
   3. Slangeskaft med mothake på én side, 1/2 tomme
   4. Slange og kobling med mothaker 13 x 810 mm (sprederventil 5 eller 6)

4. Innrett overføringsrøret i salen på en sprederdyse (Figur 57) med hullet på siden av slangeskaftet med mothake på én side (1/2 tomme).

5. Lukk den øvre klemmehalvdelen rundt slangeskaftet med mothake og fest klemmehalvdelen og sprederdyseenheten (Figur 57) med skruen i rustfritt stål (nr. 12 x 1-1/4 tomme). Trekk til skruen i rustfritt stål til 14–18 N·m.

   Important: Ikke stram skruen i rustfritt stål mer enn momentspesifikasjonen i trinn 5.

   Note: Påse at sekskantbolten (5/16 x 3/4 tomme) sitter i fordypningen i den øvre klemmehalvdelen når du lukker klemmen.

6. Bruk sprederdysene, sekskantbolten og skruen i rustfritt stål som du fjernet i trinn 1 og 2 av Fjerne sprederdysene, og gjenta trinn 3 til og med 5 for slangeskaftet med mothake på én side (Figur 57 og Figur 58) i den andre enden av slangen (25 cm).

7. Bruk de to sprederdysene du fjernet i trinn 4 av Fjerne sprederdysene, og gjenta trinn 3 til 5 for slangeskaftet med mothake på én side i den andre slangeenheten (sprederventil 5 eller 6) for den midtre sprederseksjonen (Figur 57 og Figur 58).

1. Før slangen (13 mm) og dyseenheten mellom rammeavstiverne i den ytre delen av støtterammen (Figur 59).



   Figur 59

   1. Slange 13 x 250 mm
   2. Rammeavstivere (venstre støtteramme)
   3. Slange og kobling med mothaker 13 x 810 mm
   4. Sprederdyse

2. Før slangen og dysen over rammeavstiveren og ut mot det ytre dysefestet (Figur 59).

3. Før sekskantbolten (5/16 x 3/4 tomme) for sprederdysen gjennom hullet i dysefestet og fest dysen løst til festet med en flenslåsemutter (5/16 tomme) fra finishingsettet for GeoLink-spredersystemet (Figur 60).



   Figur 60

   1. Flenslåsemutter (5/16 tomme)
   2. Dysefeste (utvendig)
   3. Sekskantbolt (5/16 x 3/4 tomme – rustfritt stål)

4. Før den andre slangen (13 mm) og dyseenheten mellom rammeavstiverne i den ytre delen av støtterammen (Figur 59).

5. Før slangen og dysen over rammeavstiveren og inn mot det indre dysefestet (Figur 59).

6. Innrett sekskantbolten (5/16 x 3/4 tomme) for sprederdysen gjennom hullet i dysefestet (Figur 60) og fest dysen løst til festet med en flenslåsemutter (5/16 tomme) som du fjernet i trinn 1 og 4 av Fjerne sprederdysene.

7. Stram flenslåsemutteren til 1978–2542 Ncm.

8. Før slangen og koblingen med mothaker (13 x 810 mm) til side for den midtre sprederseksjonen med venstre og høyre støttebraketter (Figur 59).

9. Gjenta trinn 1 til og med 8 for den andre slange- og dyseenheten ved den ytre delen av støtterammen (Figur 59 og Figur 60).

1. Fjern den øvre enden av omløpsslangen som følger:

   • For maskiner uten valgfritt håndholdt stav-sett eller elektrisk slangetrommelsett: Fjerne den lille holderen som fester hurtigfrakoblingsnippelen på omløpsslangen til hurtigfrakoblingen på høyre seksjonomløpsventil (Figur 61).



     Figur 61

     1. Hurtigfrakoblingsnippel (høyre seksjonomløpsventil)
     2. Hurtigfrakoblingsnippel (90° sokkel – omløpsslange)
     3. Holder (liten)
     4. Omløpsslange

   • For maskiner med valgfritt håndholdt stav-sett eller valgfritt elektrisk slangetrommelsett, utfør følgende trinn:

     1. Fjern holderen som fester hurtigkoblingen på avstengingsventilen til hurtigkoblingssokkelen i den høyre seksjonomløpsventilen, og skill ventilen fra sokkelen (Figur 62).



        Figur 62

        1. Hurtigkoblingssokkel (høyre seksjonomløpsventil)
        2. Hurtigkobling (90°-koblingen med mothaker)
        3. Holder
        4. Hurtigkobling (avstengingsventil)

     2. Fjern holderen som fester hurtigkoblingen på avstengingsventilen til hurtigkoblingssokkelen i 90°-koblingen med mothaker, og skill ventilen fra sokkelen (Figur 62).

        Note: Behold avstengningsventilen og holderne for montering i Monter avstengningsventilen til omløpsslangen.

2. Fjern den store holderen som fester 90°-koblingen med mothaker på den nedre enden av omløpsslangen til skilleveggkoblingen på spredertanken (Figur 63).

   Note: Ta vare på den store holderen for montering i trinn Montere omløpsslangene til tanken.



   Figur 63

   1. 90° kobling med mothaker
   2. Holder (stor)
   3. Skilleveggskobling
   4. Omløpsslange

3. Fjern omløpsslangen fra maskinen.

   Note: Du trenger ikke lenger omløpsslangen og det lille festet.

1. Fjern de tre holderne som fester de tre ventilaktuatorene til venstre, midtre og høyre seksjonsventiler (Figur 64).



   Figur 64

   1. Seksjonsventil
   2. Holder
   3. Ventilaktuator

2. Fjern ventilaktuatorene fra venstre, midtre og høyre seksjonsventiler (Figur 64).

3. Fjern holderen som fester lokket til hurtigkoblingssokkelen for omløpsventilen, og fjern lokket (Figur 65).

   Note: Du trenger ikke lenger lokket.



   Figur 65

   1. Hurtigfrakoblingsnippel (omløpsventil)
   2. Holder
   3. Lokk

4. Fjern de tre holderne som fester de tre omløpsventilene til venstre, midtre og høyre seksjonsventiler (Figur 66).



   Figur 66

   1. Hurtigfrakoblingsnippel
   2. Hurtigkobling – sokkel (omløpsventil)
   3. Hurtigkobling (seksjonsventil)
   4. Holder

5. Løft omløpsventilene fra seksjonsventilene (Figur 66).

6. Roter omløpsventilene 180°, og monter dem på hurtigfrakoblingsniplene til seksjonsventilene (Figur 66).

7. Fest de tre omløpsventilene på seksjonsventilene med de tre holderne som du fjernet i trinn 4 (Figur 66).

8. Sett pluggen i hurtigkoblingen på omløpsventilen (Figur 67).



   Figur 67

   1. Hurtigkoblingssokkel (omløpsventil)
   2. Plugg
   3. Holder

9. Fest pluggen til hurtigkoblingen med holderen du fjernet i trinn 3 (Figur 67).

10. Monter de tre ventilaktuatorene på venstre, midtre og høyre seksjonsventiler (Figur 64) med holderne som du fjernet i trinn 1.

Note: Du legger til seksjonsventilene til ventilene for ti-ventilspredersystemet GeoLink i Montere de tre seksjonsventilene til ventilfestet.

1. Fjern de to flenshodeboltene (1/4 x 3/4 tomme) og to låsemutterne (1/4 tomme) som fester venstre bomseksjonsventil til manifoldfestet (Figur 68).

   Note: Du trenger ikke lenger de to flenshodeboltene og låsemutterne.



   Figur 68

   1. Flenshodebolt (1/4 x 3/4 tomme)
   2. Seksjonsventil
   3. Manifoldfeste
   4. Låsemutter (1/4 tomme)

2. Fjern de to flenshodeboltene (1/4 x 3/4 tomme) og to låsemutterne (1/4 tomme) som fester høyre bomseksjonsventil til manifoldfestet (Figur 68).

3. Fjern flensklemmen (40–64 mm) og pakningen (25 x 35 mm) som fester flensen på venstre seksjonsventil til adapteren (Figur 68).

   Note: Ta vare på de to flenshodeboltene, to låsemutterne, flensklemmen og pakningen for montering i Montere de tre seksjonsventilene til ventilfestet.



   Figur 69

   1. Adapter
   2. Flens (venstre seksjonsventil)
   3. Pakning – 25 x 35 mm
   4. Flensklemme – 40–64 mm

4. Fjern de tre seksjonsventilene fra maskinen (Figur 69).

5. Fjern merkene fra aktuatorene på de tre seksjonsventilene (Figur 70).



   Figur 70

   1. Seksjonsventilmerke
   2. Aktuator (seksjonsventil)

6. Fjern flensklemmen (51 mm) og pakningen (38 mm) som fester flensen på adapteren til flensen på strømningsmåleren (Figur 71).

   Note: Ta vare på flensklemmen og pakningen for montering i Montere manifolden til strømningsmåleren.



   Figur 71

   1. Flens (strømningsmåler)
   2. Pakning
   3. Flensklemme 51 mm
   4. Adapter

1. Koble kontakten med tre sokler på maskinledningssatsen merket STRøMNINGSMåLER fra kontakten med tre pinner på strømningsmåleren (Figur 72).



   Figur 72

   1. Kontakt med tre pinner (strømningsmåler)
   2. Kontakt med tre sokler (maskinledningssats – STRøMNINGSMåLER)
   3. Skyvefester
   4. Seksjonsventilbrakett

2. Fjern de to skyvefestene på maskinledningssatsen fra den nederste flensen på seksjonsventilbraketten (Figur 72).

3. Fjern de fire flenshodeskruene (5/16 x 3/4 tomme) som fester seksjonsventilbraketten til ventilfestet, og fjern ventilbraketten fra maskinen (Figur 73).

   Note: Ta vare på de fire flenshodeskruene for montering i Montere strømningsmålerens feste og klemmer. Du trenger ikke lenger seksjonsventilbraketten.



   Figur 73

   1. Flenshodeskrue (5/16 x 3/4 tomme)
   2. Seksjonsventilbrakett
   3. Ventilfeste

1. Innrett hullene i strømningsmålerbraketten med hullene i ventilfestet (Figur 74).



   Figur 74

   1. Flenshodeskrue (5/16 x 3/4 tomme)
   2. Strømningsmålerbrakett
   3. Ventilfeste

2. Monter strømningsmålerbraketten til ventilfestet med de fire flenshodeskruene som du fjernet i trinn 3 av Fjerne seksjonsventilbraketten, og stram skruene til 1978–2542 Ncm.

3. Plasser to støtteklemmehalvdeler mellom strømningsmåleren og strømningsmålerbraketten, og innrett hullene i klemmehalvdelen med hullene i braketten (Figur 75).



   Figur 75

   1. Bolt (1/2 x 4 1/4 tommer)
   2. Støtteklemmehalvdel
   3. Strømningsmålerbrakett
   4. Flenslåsemutter (¼ tomme)

4. Rett inn en støtteklemmehalvdel på baksiden av strømningsmåleren med støtteklemmehalvdelen du monterte i trinn 3 (Figur 75).

5. Monter paret med støtteklemmehalvdeler til strømningsmålerbraketten (Figur 75) med to bolter (1/4 x 4 1/2 tomme) og to flenslåsemuttere (1/4 tomme).

6. Gjenta trinn 4 og 5 på den andre klemmehalvdelen du monterte i trinn 3.

7. Stram boltene og mutterne til 1017–1243 Ncm.

Figur 76

1. 102 cm forgrening av ledningssats – ASC10 og DYSEVENTIL 1 til 10
2. 89 cm ledningssatsforgrening – HASTIGHETSVENTIL, HOVEDVENTIL, STRøMNINGSMåLER, VENSTRE SPREDER, MIDTRE SPREDER og HøYRE SPREDER
3. Settets ledningssats – 457 cm
4. 84 cm ledningssatsforgrening – PUMPECLUTCH

Figur 77

1. 61 cm ledningssatsforgrening – GRøNN KILE FOR TRYKKTRANSDUSER
2. 23 cm ledningssatsforgrening – STRøMNINGSMåLER
3. 60 cm ledningssatsforgrening – TIL BATTERI PLUSS, batteri minus og generator
4. 66 cm ledningssatsforgrening – ASC 10-AKTIVERINGSRELé, 50 A SIKRING, DIODE, SVITSJET STRøM FOR 2. GEN. TOPCON, og ASC 10-strøm og CAN fra X25

1. Finn den 84 cm lange ledningssatsforgreningen, den 60 cm lange ledningssatsforgreningen og den 66 cm lange ledningssatsforgrening av settets ledningssats (Figur 76 og Figur 77).

2. Før den 84 cm lange, den 60 cm lange og 66 cm lange ledningssatsforgreningen av settets ledningssats til maskinens venstre side langs maskinledningssatsen (Figur 78 og Figur 79).



   Figur 78

   1. Settets ledningssats – 457 cm
   2. 84 cm ledningssatsforgrening, 60 cm ledningssatsforgrening og 66 cm ledningssatsforgrening
   3. Maskinens ledningssats
   4. Manifoldfeste
   5. 102 cm ledningssatsforgrening
   6. 89 cm ledningssatsforgrening


   Figur 79

   1. Maskinens ledningssats
   2. Settets ledningssats – 457 cm
   3. 102 cm forgrening av ledningssats – ASC10 og DYSEVENTIL 1 til 10
   4. 89 cm ledningssatsforgrening – HASTIGHETSVENTIL, HOVEDVENTIL, STRøMNINGSMåLER, VENSTRE SPREDER, MIDTRE SPREDER og HøYRE SPREDER

3. Før den 84 cm lange, den 60 cm lange og 66 cm lange ledningssatsforgreningen av settets ledningssats fremover langs venstre rammekanal (Figur 81 og Figur 82).



   Figur 80



   Figur 81

   1. 84 cm ledningssatsforgrening – pumpeclutch
   2. 60 cm ledningssatsforgrening – TIL BATTERI PLUSS, batteri minus og generator
   3. 66 cm ledningssatsforgrening – ASC 10-AKTIVERINGSRELé, 50 A SIKRING, DIODE, SVITSJET STRøM FOR 2. GEN. TOPCON, og ASC 10-strøm og CAN fra X25
   4. 102 cm forgrening av ledningssats – ASC10 og DYSEVENTIL 1 til 10
   5. Settets ledningssats – 457 cm


   Figur 82

   Nederst på maskinen

   1. Settets ledningssats – 457 cm
   2. Maskinens ledningssats
   3. Foran på maskinen
   4. Venstre rammekanal
   5. Kabelfeste

4. Før den 84 cm lange, den 60 cm lange og 66 cm lange ledningssatsforgreningen av settets ledningssats langs maskinledningssatsen, utenfor parkeringsbremseenheten (Figur 83).



   Figur 83

   1. Settets ledningssats – 457 cm
   2. Kabelfester
   3. 60 cm ledningssatsforgrening – TIL BATTERI PLUSS, batteri minus og generator
   4. Maskinens ledningssats

5. Før den 84 cm lange, den 60 cm lange og 66 cm lange ledningssatsforgreningen av settets ledningssats på tvers av støtdemperrøret, som vist i Figur 84.



   Figur 84

   1. Maskinens ledningssats
   2. 66 cm ledningssatsforgrening – ASC 10-AKTIVERINGSRELé, 50 A SIKRING, DIODE, SVITSJET STRøM FOR 2. GEN. TOPCON, og ASC 10-strøm og CAN fra X25
   3. 60 cm ledningssatsforgrening – TIL BATTERI PLUSS, batteri minus og generator
   4. Settets ledningssats – 457 cm
   5. Kabelfester

6. Fest settets ledningssats til maskinledningssatsen, som vist i Figur 82, Figur 83 og Figur 84.

7. Bak på maskinen, før den 89 cm lange ledningssatsforgreningen foran løftemanifolden og til høyre for strømningsmåleren, som vist i Figur 85.



   Figur 85

   1. Maskinens ledningssats
   2. 89 cm ledningssatsforgrening – HASTIGHETSVENTIL, HOVEDVENTIL, STRøMNINGSMåLER, VENSTRE SPREDER, MIDTRE SPREDER og HøYRE SPREDER
   3. Kontakt med tre pinner (MIDTRE SPREDER)
   4. kontakt med tre sokler (DYSEVENTIL 5)
   5. 102 cm forgrening av ledningssats – ASC10 og DYSEVENTIL 1 til 10
   6. Kontakt med 40 sokler (ASC 10)

8. Før den 102 cm lange ledningssatsforgreningen bak løftemanifolden og til høyre, som vist i Figur 85.

1. Koble kontakten med tre pinner på den 89 cm lange ledningssatsforgreningen merket VENSTRE SPREDER til kontakten med tre sokler på maskinledningssatsen merket VENSTRE SPREDERVENTIL (Figur 86).



   Figur 86

   1. Strømningsmålerbrakett
   2. kontakt med tre sokler – 89 cm forgrening av settets ledningssats (HøYRE SPREDER)
   3. Kontakt med tre pinner (maskinledningssats – HøYRE SPREDERVENTIL)
   4. Skyvefeste

2. Koble kontakten med tre pinner på settets ledningssats merket MIDTRE SPREDER til kontakten med tre sokler på maskinledningssatsen merket MIDTRE SPREDERVENTIL (Figur 86).

3. Koble kontakten med tre pinner på settets ledningssats merket HøYRE SPREDER til kontakten med tre sokler på maskinledningssatsen merket HøYRE SPREDERVENTIL (Figur 86).

4. Sett skyvefestet til settets ledningssats inn i hullet i flensen på strømningsmålerbraketten (Figur 86).

1. Koble den elektriske kontakten med tre sokler på den 89 cm lange ledningssatsforgreningen merket STRøMNINGSMåLER til kontakten med tre pinner på strømningsmåleren (Figur 87).



   Figur 87

   1. Kontakt med tre pinner (strømningsmåler)
   2. Elektrisk kontakt tre sokler (89 cm forgrening av settets ledningssats – STRøMNINGSMåLER)

2. Koble kontakten med tre pinner på den 89 cm lange ledningssatsforgreningen merket HOVEDVENTIL til kontakten med tre sokler på maskinledningssatsen merket HOVEDSPREDERVENTIL (Figur 88).



   Figur 88

   1. Kontakt med tre pinner (ventilaktuator – hovedsprederventil)
   2. Kontakt med tre pinner (89 cm forgrening av settets ledningssats – HOVEDVENTIL)
   3. Kontakt med tre pinner (89 cm forgrening av settets ledningssats – HOVEDVENTIL)
   4. Kontakt med tre sokler (maskinledningssats – HOVEDSPREDERVENTIL)

3. Koble kontakten med tre pinner på aktuatoren for hovedsprederventilen til kontakten med tre sokler på den 89 cm lange forgreningen av settets ledningssats merket HOVEDVENTIL (Figur 88).

4. Koble kontakten med fire pinner på aktuatoren for hastighetsventilen til kontakten med fire sokler på den 89 cm lange forgreningen av settets ledningssats merket HASTIGHETSVENTIL (Figur 89).



   Figur 89

   1. Kontakt med fire sokler (89 cm forgrening av settets ledningssats – HASTIGHETSVENTIL)
   2. Kontakt med fire pinner (aktuator – hastighetsventil)

1. Monter slangen (1 x 5 3/4 tomme) på den rette slangemothaken (1 x 2 tommer) med en slangeklemme (3/4–1 1/2 tomme), og stram klemmen for hånd (Figur 90).



   Figur 90

   1. Rett slangemothake (1 x 2 tommer)
   2. Slangeklemme (19,1 til 38,1 mm)
   3. Slange (3 x 5-1/4 tomme)
   4. Manifold
   5. Slange (1 x 16 tommer)

2. Monter den andre enden av slangen (1 x 5 3/4 tomme) på koblingen med mothaker på manifolden med en slangeklemme, som vist i Figur 90. Stram slangeklemmen for hånd.

3. Monter slangen (1 x 16 tommer) på den andre koblingen med mothaker på manifolden med en slangeklemme, og stram klemmen for hånd (Figur 90).

1. Monter den rette slangemothaken (1 x 2 tommer) til flensen på strømningsmåleren med pakningen (38 mm) og flensklemmen (51 mm) som du fjernet i trinn 6 av Fjerne seksjonsventilene fra manifoldfestet.



   Figur 91

   1. Flens (strømningsmåler)
   2. Pakning – 38 mm
   3. Flensklemme 51 mm
   4. Rett slangemothake (1 x 2 tommer)

2. Stram til flensklemmen for hånd (Figur 91).

1. Som vist i Figur 92, fjern holderen fra 90°-hurtigkoblingen.



   Figur 92

   1. Hurtigkobling (90°-koblingen med mothaker)
   2. Avstengingsventil
   3. Holder

2. Monter avstengningsventilen i hurtigfrakoblingens sokkel (Figur 92).

3. Fest ventilen til koblingen med holderen som du fjernet i trinn 1.

4. Monter avstengningsventilen og holderen som du fjernet i trinn 1 av Fjerne seksjonsomløpsslangen, til den andre hurtigkoblingssokkelen (Figur 92).

1. Innrett omløpsslangeenheten til spredertanken (Figur 93).



   Figur 93

   1. 90° kobling med mothaker (omløpsslangeenheten)
   2. Skilleveggkobling (spredertank)
   3. Holder

2. Monter 90°-koblingen med mothaker til skilleveggkoblingen på spredertanken, og fest koblingene med holderen du fjernet i trinn 2 av Fjerne seksjonsomløpsslangen.

1. Innrett ASC 10-sprederkontrolleren mot forsiden av ventilfestet med kontakten med fire pinner vendt utover (Figur 97).



   Figur 97

   1. Bolt (4 x 10 mm)
   2. Ventilfeste for ti ventiler
   3. ASC 10-sprederkontroller
   4. Kontakt med fire pinner
   5. Flenslåsemutter (4 mm)

2. Monter sprederkontrolleren til ventilfestet (Figur 97) med fire bolter (3 x 10 mm) og fire flenslåsemuttere (3 mm).

   Note: Ikke bruk det øvre, utvendige hullet i ASC 10-sprederkontrolleren.

3. Stram boltene og låsemutterne til 234–286 N∙cm.

1. Fjern holderne som fester ventilaktuatorene for dyseventil 1 til 7 (Figur 98).



   Figur 98

   1. Ventilaktuatorer (dyseventil 2 til 7)
   2. Ventilstamme (dyseventil 1)
   3. Holder
   4. Ventilaktuatorer (dyseventil 1)

2. Fjern ventilaktuatorene fra dyseventil 1 til 7 (Figur 98).

3. Fjern holderne som fester pluggene til soklene på hurtigfrakoblingen på dyseventil 5 og dyseventil 6, og fjern pluggene (Figur 99).

   Note: Du trenger ikke lenger pluggene. Ta vare på holderne for montering i Montere seksjonsomløpsslangene – maskiner med valgfritt håndholdt stav-sett eller elektrisk slangetrommelsett.



   Figur 99

   1. Hurtigfrakoblingsnippel – sokkel (omløpsventil for dyseventil 5)
   2. Lokk (hurtigfrakoblingsnippel)
   3. Holder
   4. Hurtigfrakoblingsnippel – sokkel (omløpsventil for dyseventil 6)

4. Fjern holderne som fester omløpsventilene til dyseventil 1 til 7 (Figur 100).



   Figur 100

   1. Hurtigfrakoblingsnippel – plugg
   2. Dyseventil 1
   3. Holder
   4. Dyseventil 5

5. Løft omløpsventilene fra dyseventil 1 til 5 (Figur 100).

6. Roter omløpsventilene 180°, og monter dem på hurtigfrakoblingsniplene til seksjonsventilene (Figur 101).



   Figur 101

   1. Hurtigfrakoblingsnippel – sokkel (innrett utover)
   2. Dyseventil 1
   3. Holder

7. Fest omløpsventilene på seksjonsventilene med holderne (Figur 101) som du fjernet i trinn 4.

8. Gjenta trinn 5 til 7 for omløpsventilene for dyseventil 6 og dyseventil 7 (Figur 102).



   Figur 102

   1. Hurtigfrakoblingsnippel – sokkel (innrett utover)
   2. Holder
   3. Dyseventil 7

9. Monter lokkene på hurtigfrakoblingsniplene for omløpsventilene for dyseventil 5 og dyseventil 6 med holderne som følger med lokkene (Figur 101).



   Figur 103

   1. Holder
   2. Lokk (hurtigfrakoblingsnippel)
   3. Hurtigfrakoblingsnippel – plugg (omløpsventil for dyseventil 5)
   4. Hurtigfrakoblingsnippel – plugg (omløpsventil for dyseventil 6)

10. Monter ventilaktuatorene på dyseventil 1 til 7 (Figur 98) med holderne som du fjernet i trinn 1.

1. Monter de tre seksjonsventilene (Figur 104) som du fjernet i trinn 8 av Fjerne seksjonsventilene fra manifoldfestet, på flensen til ventil 7 på sprederventilenheten med flensklemmen og pakningen som du fjernet i trinn 4 av Fjerne seksjonsventilene fra manifoldfestet.

   Important: Venstre, midtre og høyre seksjonsventiler identifiseres i GeoLink-spredersystemet som følger: venstre seksjonsventil – dyseventil 8, midtre seksjonsventil – dyseventil 9, høyre seksjonsventil – dyseventil 10.



   Figur 104

   1. Flens – seksjonsventil (venstre sprederseksjon – dyseventil 8)
   2. Flensklemme
   3. Pakning
   4. Flens – dyseventil 7 (GeoLink-sprederventilenhet)

2. Fest sokkelen på hurtigskillekoblingen for omløpsventilen på dyseventil 8 til hurtigskillekoblingen for omløpsventilen på dyseventil 7 med holderen du fjernet i trinn 8 av Fjerne seksjonsventilene fra manifoldfestet.



   Figur 105

   1. Hurtigskillekobling (sokkel – omløpsventil)
   2. Holder

3. Monter dyseventil 10 til ventilfestet (Figur 106 eller Figur 107) med de to flenshodeboltene (1/4 x 3/4 tomme) og to låsemutterne (1/4 tomme) som du fjernet i trinn 2 av Fjerne seksjonsventilene fra manifoldfestet.



   Figur 106

   Maskiner uten håndsprederstavsett eller elektrisk slangetrommelsett

   1. Flenshodebolt (¼ x ¾ tomme)
   2. Dyseventil 10
   3. Låsemutter (¼ tomme)
   4. Ventilfeste
   5. Hurtigfrakoblingsnippel (plugg)


   Figur 107

   Maskiner med håndsprederstavsett eller elektrisk slangetrommelsett

   1. Flenshodebolt (¼ x ¾ tomme)
   2. Dyseventil 10
   3. Låsemutter (¼ tomme)
   4. Ventilfeste
   5. Hurtigfrakoblingsnippel (sokkel)

4. Stram flenshodeboltene og låsemutterne til 1017 til 1243 Ncm.

Løfteutstyrets kapasitet: 23 kg

1. Bruk løfteutstyr med den angitte kapasiteten til å støtte opp ventilfeste- og sprederventilenheten, og innrette den over den midtre sprederseksjonen (Figur 108).



   Figur 108

   1. Ventilfeste og sprederventilenhet

2. Rett inn hullene på monteringsbraketten for ventilfestet med hullene i støtterammen for midtre sprederseksjon (Figur 109).



   Figur 109

   1. Brakett (ventilfeste)
   2. Støtteramme (midtre sprederseksjon)
   3. Flenslåsemutter (5/16 tomme)
   4. Flenshodeskrue (5/16 x ¾ tomme)

3. Monter ventilfestet til støtterammen (Figur 109 og Figur 110) med fire bolter (5/16 x 3/4 tomme) og fire flenslåsemuttere (5/16 tomme).



   Figur 110

   1. Flenshodeskrue (5/16 x 3/4 tomme)
   2. Brakett (ventilfeste)
   3. Flenslåsemutter (5/16 tomme)
   4. Støtteramme (midtre sprederseksjon)

4. Gjenta trinn 2 til 3 for den andre festebraketten for ventilfestet på den andre støtterammen.

5. Stram flenshodeboltene og flenslåsemutterne til 19,78 til 25,42 N·m.

1. Monter slangen (1 x 16 tommer) over 90°-flenskoblingen (1 tomme), som vist i Figur 111.



   Figur 111

   1. 90°-flenskobling (1 tomme)
   2. Slangeklemme
   3. Slange (1 x 16 tommer)
   4. Skyvefeste (kabelfeste)
   5. Ventilfeste

2. Fest slangen til flenskoblingen med en slangeklemme (Figur 111).

3. Monter kabelfestet/skyvefestet inn i hullet øverst på ventilfestet, som vist i Figur 111.

4. Fest kabelfestet/skyvefestet (Figur 111) rundt slangen (1 x 16 tommer).

1. Fjern holderne fra soklene på hurtigkoblingene.

2. Monter hurtigkoblingen på omløpsslangen til hurtigfrakoblingsnippelen på omløpsventilen ved dyseventil 10 (Figur 112).



   Figur 112

   1. Hurtigfrakoblingsnippel (omløpsventil)
   2. Sokkel – hurtigkobling
   3. Holder

3. Fest hurtigfrakoblingsniplene for omløpsslangen og omløpsventilen med holderen (Figur 112).

4. Gjenta trinn 1 til 3 for hurtigfrakoblingsniplene ved dyseventil 1.

1. Monter hurtigfrakoblingsnippelen for omløpsavstengingsventilen med hurtigfrakoblingsnippelen (sokkel) for omløpsventilen (Figur 113).



   Figur 113

   1. Hurtigkobling – sokkel (dyseventil 10)
   2. Avstengingsventil (håndholdt stav-sett eller elektrisk slangetrommelsett)
   3. Holder

2. Fest hurtigfrakoblingsniplene for omløpsavstengingsventilen og omløpsventilen med holderen (Figur 113) som du fjernet i trinn 3 av Plassering av omløpsventilene – maskiner uten valgfritt håndsprederstavsett eller valgfritt elektrisk slangetrommelsett.

3. Gjenta trinn 1 og 2 for omløpsavstengingsventilen og omløpsventilen på den andre siden av maskinen.

1. Monter skyvefestenes kontaktforankringer i hullene i ventilfestet (Figur 114).



   Figur 114

   1. Skyvefeste (kontaktforankring)
   2. Ventilfeste
   3. Kontakt med tre pinner (ventilaktuator – posisjon 10)
   4. Kontakt med tre pinner (ventilaktuator – posisjon 8)
   5. Kontakt med tre pinner (ventilaktuator – posisjon 9)


   Figur 115

   1. Kontakt med tre pinner (ventilaktuator – posisjon 1)
   2. kontakt med tre sokler – 89 cm forgrening av settets ledningssats (DYSEVENTIL 1)
   3. Ventilaktuator (posisjon 1)

2. Koble kontakten med tre sokler (Figur 115) på den 89 cm lange forgreningen av settets ledningssats merket DYSEVENTIL 1) i kontakten med tre pinner på ventilaktuatoren lengst til venstre (posisjon 1).

   Note: Ventilaktuatorposisjon 1 til 10 er oppstilt fra venstre til høyre når du står bak maskinen.

3. Koble kontakten med tre sokler (Figur 115) på den 89 cm lange forgreningen av settets ledningssats merket DYSEVENTIL 2) i kontakten med tre pinner på ventilaktuatoren (posisjon 2).

4. Koble de gjenstående kontaktene med tre sokler på den 89 cm lange forgreningen av settets ledningssats i kontaktene med tre pinner på ventilaktuatorene (Figur 115).

   Note: Påse at kontakten med tre sokler er koblet til samsvarende ventilaktuatorposisjon.

1. Innrett den faste enden av løftesylinderen som du fjernet i trinn 3 av Fjerne løftesylinderne, med hullet på 16 mm i sylinderfestet (Figur 116).

   Note: Påse at utvidelses- og tilbaketrekkingsportene for sylinderen er innrettet med hverandre.



   Figur 116

   1. Løftesylinder (fast ende)
   2. Svingbolt
   3. Flenslåsemutter (5/16 tomme)
   4. Flenshodebolt (5/16 x 3/4 tomme)
   5. Sylinderfeste

2. Monter sylinderen til sylinderfestet med svingbolten, flenshodebolten og flensmutteren (Figur 116).

3. Stram bolten og mutteren til 1978 til 2542 N·cm.

4. Gjenta trinn 1 til og med 3 for den andre løftesylinderen på den andre siden av sylinderfestet.

1. Monter en ny hydraulikkslange (1/4 x 24-3/4 tomme) mellom utvidelsesporten på venstre løftesylinder og port C3 på bomløftemanifolden (Figur 117).



   Figur 117

   1. Utvidelsesport (venstre bomløftesylinder)
   2. Hydraulikkslange (1/4 x 24-3/4 tomme)
   3. Port C3 (bomløftmanifold)
   4. Tilbaketrekkingsport (venstre bomløftesylinder)
   5. Port C4 (bomløftmanifold)

2. Monter en ny hydraulikkslange (1/4 tomme x 24-3/4 tomme) mellom tilbaketrekkingsporten på venstre løftesylinder og port C4 på bomløftemanifolden (Figur 117).

3. Monter en ny hydraulikkslange (1/4 tomme x 24-3/4 tomme) mellom utvidelsesporten på høyre løftesylinder og port C1 på bomløftemanifolden (Figur 118).



   Figur 118

   1. Port C1 (bomløftmanifold)
   2. Hydraulikkslange (1/4 tomme x 24-3/4 tomme)
   3. Utvidelsesport (høyre bomløftesylinder)
   4. Port C2 (bomløftmanifold)
   5. Tilbaketrekkingsport (høyre bomløftesylinder)

4. Monter en ny hydraulikkslange (1/4 x 24-3/4 tomme ) mellom tilbaketrekkingsporten på høyre løftesylinder og port C2 på bomløftemanifolden (Figur 118).

5. Stram slangekoblingene ved utvidelses- og tilbaketrekkingsportene for løftesylinderne (Figur 117 og Figur 118) til 21–26 N·m.

6. Stram svingmutterne for slangene ved bomløftmanifolden (Figur 117 og Figur 118) til 24–30 N·m.

1. Kutt slangen mellom to sprederdyser (Figur 119).



   Figur 119

   1. Flenslåsemutter (5/16 tomme)
   2. Dysestøtte
   3. Sprederdyse
   4. Slange (3/4 tommes indre diameter)

2. Fjern flenslåsemutteren (5/16 tomme) som fester sprederdysen til dysestøtten (Figur 119).

3. Gjenta trinn 2 og 1 for de tre andre dysene.

   Note: Ta vare på flenslåsemutteren og sprederdysen for montering i Montere sprederdysene på de ytre sprederseksjonene.

   Note: Kast slangene, klemmene og T-koblingen som du fjernet fra maskinen.

4. Gjenta trinn 2 til 3 på den andre ytre sprederseksjonen.

5. Bruk de åtte sprederdysene du fjernet i trinn 1, og fjern skruene i rustfritt stål (nr. 12 x 1-1/4 tomme) som fester den øvre klemmehalvdelen og slangeskaftet med mothake på én eller begge sider (19 mm) i kroppen på hver sprederdyse, og fjern slangeskaftene med mothake (Figur 120).

   Note: Sekskantbolten (5/16 x 3/4 tomme – rustfritt stål) skiller seg fra den øvre klemmehalvdelen når du åpner klemmen. Ta vare på bolten for montering.



   Figur 120

   1. Øvre klemmehalvdel
   2. Overføringsrør
   3. Sekskantbolt (5/16 x 3/4 tomme – rustfritt stål)
   4. Slangeskaft med mothake på begge sider (3/4 tommes slange)
   5. Sprederdyseenhet
   6. Skrue i rustfritt stål (nr. 12 x 1-1/4 tomme)
   7. Slangeskaft med mothake på én side (3/4 tommes slange)

Løfteutstyrets kapasitet: 91 kg

1. Støtt opp den ytre bomseksjonen med løfteutstyr med den angitte kapasiteten.

2. Før en nylonflensbøssing inn i hullet på 31,8 mm på hver side av svingkoblingen (Figur 121).



   Figur 121

   1. Nylonflensbøssing
   2. Svingkobling (ytre sprederseksjon)

3. Rett inn hylsene i svingkoblingen med hullene i flensene på svingbraketten i enden av den midtre sprederseksjonen (Figur 122).



   Figur 122

   1. Svingkobling (ytre sprederseksjon)
   2. Flensskrue (5/16 x 1 tomme)
   3. Svingbolt
   4. Svingbrakett (ytre sprederseksjon)
   5. Flenslåsemutter (5/16 tomme)

4. Monter svingkoblingen til svingbraketten med svingbolten, flensbolten (5/16 x 1 tomme) og flenslåsemutteren (5/16 tomme) som du fjernet i trinn 2 i Fjerne de ytre sprederseksjonene.

5. Stram bolten og mutteren til 1978–2542 Ncm.

6. Rett inn stangenden på løftesylinderen med hullet på 25 mm i hornet på svingkoblingen (Figur 123).



   Figur 123

   1. Hårnål
   2. Stangende (løftesylinder)
   3. Splittpinne
   4. 25 mm hull – hornet på svingkoblingen

7. Fest løftesylinderen til svingkoblingen med splittpinnen og hårnålssplintpinnen (Figur 123) du fjernet i trinn 2 i Fjerne løftesylinderne.

8. Gjenta trinn 1 til 7 for den ytre sprederseksjonen på den andre siden av maskinen.

Identifiser forsyningsslangene etter lengden (Figur 124) for hver av sprederdysestillingene som følger:

Tabell for sprederdyseslangestilling

Note: Se Figur 125 i Montere slangene til dyseventil 1 til og med 4, Figur 126 i Montere slangene til dyseventil 5 og 6 og Figur 127 i Montere slangene til dyseventil 7 til 10 for dyseventilstillinger.

Figur 124

1. Forsyningsslange 279 cm – sprederdyse 1
2. Forsyningsslange 188 cm – sprederdyse 4
3. Dyseventil 1
4. Dyseventil 10
5. Forsyningsslange 188 cm – sprederdyse 9
6. Forsyningsslange 279 cm – sprederdyse 12
7. Forsyningsslange 234 cm – sprederdyse 2
8. Forsyningsslange 188 cm – sprederdyse 3
9. Forsyningsslange 81 cm – sprederdyse 5 og 6
10. Forsyningsslange 81 cm – sprederdyse 7 og 8
11. Forsyningsslange 188 cm – sprederdyse 10
12. Forsyningsslange 234 cm – sprederdyse 11

1. Monter den rette koblingen med mothaker på en forsyningsslange på 279 cm på koblingen på dyseventil 1 (Figur 125).

   Note: Påse at koblingen med mothaker er helt fast på koblingen.



   Figur 125

   1. Dyseventil 1
   2. Dyseventil 2
   3. Dyseventil 3
   4. Dyseventil 4
   5. Holder
   6. Forsyningsslange 279 cm
   7. Forsyningsslange 234 cm
   8. Forsyningsslange 188 cm
   9. Forsyningsslange 188 cm

2. Fest koblingen med mothaker til koblingen med en holder (Figur 125).

3. Monter den rette koblingen med mothaker på en forsyningsslange på 234 cm på koblingen på dyseventil 2 (Figur 125).

   Note: Påse at koblingen med mothaker er helt fast på koblingen.

4. Fest koblingen med mothaker til koblingen med en holder (Figur 125).

5. Monter den rette koblingen med mothaker på en forsyningsslange på 188 cm på koblingen på dyseventil 3 (Figur 125).

   Note: Påse at koblingen med mothaker er helt fast på koblingen.

6. Fest koblingen med mothaker til koblingen med en holder (Figur 125).

7. Monter den rette koblingen med mothaker på en forsyningsslange på 188 cm på koblingen på dyseventil 4 (Figur 125).

   Note: Påse at koblingen med mothaker er helt fast på koblingen.

8. Fest koblingen med mothaker til koblingen med en holder (Figur 125).

Note: Forsyningsslangeenhet 81 cm har et T-stykke med to delslanger og to slangeskaft med mothake på én side.

1. Monter den rette koblingen med mothaker på en forsyningsslange på 81 cm på koblingen på dyseventil 5 (Figur 126).

   Note: Påse at koblingen med mothaker er helt fast på koblingen.



   Figur 126

   1. Dyseventil 5
   2. Holder
   3. Dyseventil 6
   4. Forsyningsslange 81 cm
   5. Forsyningsslange 81 cm

2. Fest koblingen med mothaker til koblingen med en holder (Figur 126).

3. Monter den rette koblingen med mothaker på en forsyningsslange på 81 cm på koblingen på dyseventil 6 (Figur 126).

   Note: Påse at koblingen med mothaker er helt fast på koblingen.

4. Fest koblingen med mothaker til koblingen med en holder (Figur 126).

1. Monter den rette koblingen med mothaker på en forsyningsslange på 188 cm på koblingen på dyseventil 7 (Figur 127).

   Note: Påse at koblingen med mothaker er helt fast på koblingen.



   Figur 127

   1. Holder
   2. Dyseventil 7
   3. Dyseventil 8
   4. Dyseventil 9
   5. Dyseventil 10
   6. Forsyningsslange 188 cm
   7. Forsyningsslange 188 cm
   8. Forsyningsslange 234 cm
   9. Forsyningsslange 279 cm

2. Fest koblingen med mothaker til koblingen med en holder (Figur 127).

3. Monter den rette koblingen med mothaker på en forsyningsslange på 188 cm på koblingen på dyseventil 8 (Figur 127).

   Note: Påse at koblingen med mothaker er helt fast på koblingen.

4. Fest koblingen med mothaker til koblingen med en holder (Figur 127).

5. Monter den rette koblingen med mothaker på en forsyningsslange på 234 cm på koblingen på dyseventil 9 (Figur 127).

   Note: Påse at koblingen med mothaker er helt fast på koblingen.

6. Fest koblingen med mothaker til koblingen med en holder (Figur 127).

7. Monter den rette koblingen med mothaker på en forsyningsslange på 279 cm på koblingen på dyseventil 10 (Figur 127).

   Note: Påse at koblingen med mothaker er helt fast på koblingen.

8. Fest koblingen med mothaker til koblingen med en holder (Figur 127).

1. Før slangene for sprederdyse 1, 2, 3 og 4 gjennom R-klemmen på venstre utside av den midtre sprederseksjonen (Figur 128 og Figur 129).



   Figur 128



   Figur 129

   1. Slanger
   2. Dysestøtter
   3. R-klemme
   4. Kabelfeste
   5. Slangeskaft med mothake på én side (1/2 tomme)
   6. Gummitetning
   7. Dobbel R-klemme
   8. Enkel R-klemme

2. Før slangene for sprederdyse 7, 8, 9 og 10 gjennom R-klemmen på høyre utside av den midtre sprederseksjonen (Figur 128 og Figur 129).

3. Før forsyningsslangene på 279 cm og slangeskaftene med mothake (3/4 tomme) langs sprederseksjonen til sprederdyse 1 og 10, som vist i Figur 128 og Figur 129.

4. Før forsyningsslangene på 234 cm og slangeskaftene med mothake (3/4 tomme) langs sprederseksjonen til sprederdyse 2 og 9, som vist i Figur 128 og Figur 129.

5. Før forsyningsslangene på 188 cm og slangeskaftene med mothake (3/4 tomme) langs sprederseksjonen til sprederdyse 3 og 8, som vist i Figur 128 og Figur 129.

   Note: Før slangene gjennom de nedre, bakre gummitetningene i rørrammebrakettene.

6. Før forsyningsslangene på 188 cm og slangeskaftene med mothake (3/4 tomme) langs sprederseksjonen til sprederdyse 4 og 7, som vist i Figur 128 og Figur 129.

   Note: Før slangene gjennom de nedre, bakre gummitetningene i rørrammebrakettene.

7. Bunt de fire slangene for sprederdysene sammen med et kabelfeste som vist i Figur 129.

1. Innrett overføringsrøret i salen på en sprederdyse (Figur 130) med hullet på siden av slangeskaftet med mothake på én side (13 mm).



   Figur 130

   1. Sekskantbolt (5/16 x 3/4 tomme – rustfritt stål)
   2. Overføringsrør
   3. Øvre klemmehalvdel
   4. Slangeskaft med mothake på én side (1/2 tomme)
   5. Skrue i rustfritt stål (nr. 12 x 1-1/4 tomme)
   6. Sprederdyseenhet
   7. Mot sprederseksjonen

2. Lukk den øvre klemmehalvdelen rundt slangeskaftet med mothake og fest klemmehalvdelen og sprederdyseenheten (Figur 130) med skruen i rustfritt stål (nr. 12 x 1-1/4 tomme). Trekk til skruen i rustfritt stål til 14–18 N·m.

   Note: Påse at sekskantbolten (5/16 x 3/4 tomme) sitter i fordypningen i den øvre klemmehalvdelen når du lukker klemmen.

3. Monter sprederdysene på den ytre sprederseksjonen på følgende måte:

   • Ved dyseposisjon 1 og 4, monter sprederdysen til dysefestet (A i Figur 131) med flenslåsemutteren (5/16 tomme) som du fjernet i trinn 2 av Fjerne sprederdysene fra de ytre sprederseksjonene.

   • Ved dyseposisjon 2 og 3, monter sprederdysen til dysefestet (A og B i Figur 131) med flenslåsemutteren (5/16 tomme) som du fjernet i trinn 2 av Fjerne sprederdysene fra de ytre sprederseksjonene.



   Figur 131

   1. Flenslåsemutter (5/16 tomme)
   2. Dysefeste
   3. Sprederdyse
   4. Baksiden av maskinen
   5. Sekskantbolt (rustfritt stål – 5/16 x 3/4 tomme)

4. Stram flenslåsemutteren til 1978–2542 Ncm.

5. Gjenta trinn 1 til 4 for de andre sprederdysene for sprederseksjonen.

6. Gjenta trinn 1 til 5 for den ytre sprederseksjonen på den andre siden av maskinen.

1. Sett kontakten med tre sokler på den 61 cm lange forgreningen av settets ledningssats merket GRøNN KILE FOR TRYKKOMFORMER inn i kontakten med tre pinner på trykkomformeren (Figur 132).



   Figur 132

   1. Kontakt med tre sokler – 61 cm forgrening for settets ledningssats (GRøNN KILE FOR TRYKKTRANSDUSER)
   2. Kontakt med tre pinner (trykkomformer)

2. Sett kontakten med 40 sokler på den 102 cm lange forgreningen av settets ledningssats inn i kontakten med 40 pinner på ASC 10-sprederkontrolleren (Figur 133).



   Figur 133

   1. Kontakt med 40 pinner (ASC 10-sprederkontroller)
   2. Kontakt med 40 sokler (102 cm forgrening av ledningssats)
   3. Vingeskrue

3. Skru vingeskruen på kontakten med 40 sokler på ASC 10-kontakten for hånd (Figur 133).

4. Sett kontakt med fire sokler merket TIL ASC 10 inn i kontakten med fire pinner på ASC 10-sprederkontrolleren (Figur 134).



   Figur 134

   1. Kontakt med fire sokler (TIL ASC 10)
   2. Kontakt med fire pinner (ASC 10-sprederkontroller)

1. Innrett enden av det trykkfølsomme røret (plast) for trykkmåleren i dashbordpanelet med klemhylsen for rørkoblingen (Figur 135).



   Figur 135

   1. Trykkfølsomt rør (trykkmåler, dashbordpanel)
   2. Klemhylse (rørkobling)

2. Skyv det trykkfølsomme røret inn i klemhylsen inntil røret er helt på plass (Figur 135).

1. Monter 90°-koblingen på avstengingsventilen for det valgfrie håndsprederstavsettet eller elektriske slangetrommelsettet på flensen på dyseventil 10 med flensklemmen og pakningen, og stram klemmen for hånd (Figur 136).



   Figur 136

   1. Pakning
   2. 90° kobling (avstengingsventil)
   3. Flens (dyseventil 10)
   4. Flensklemme

2. Innrett enden av det trykkfølsomme røret (plast) for trykkmåleren i dashbordpanelet med klemhylsen for rørkoblingen 90°-koblingen på avstengningsventilen til håndsprederstavsettet eller det elektriske slangetrommelsettet (Figur 137).



   Figur 137

   1. Rørkobling (90° kobling – avstengingsventil)
   2. Trykkfølsomt rør (dashbordmåler)

3. Skyv det trykkfølsomme røret inn i klemhylsen inntil røret er helt på plass (Figur 137).

1. Flytt rørene for skumdysene til venstre og høyre sprederseksjon bakover og gjennom R-klemmen nær svingpunktet for hver ytre sprederseksjon (Figur 139).



   Figur 138

   Skummarkørsett fra 2016 og eldre

   1. Rør – skummarkørdyse (høyre sprederseksjon)
   2. Rør – skummarkørdyse (venstre sprederseksjon)
   3. R-klemme
   4. Kabelfester
   5. Tilkoblingspanel (skummarkørkompressor)


   Figur 139

   Skummarkørsett fra 2017 og nyere

   1. Rør – skummarkørdyse (høyre sprederseksjon)
   2. Rør – skummarkørdyse (venstre sprederseksjon)
   3. R-klemme
   4. Kabelfester
   5. Tilkoblingspanel (skummarkørkompressor)

2. Før rørene frem langs venstre side av spredertanken (Figur 139).

3. Fest rørene for venstre og høyre skummarkørdyser til sprederrørene med fire kabelfester, som vist i Figur 139.

4. Fest rørene for venstre og høyre skummarkørdyser til rørene for ristingen med to kabelfester, som vist i Figur 139.

1. Trekk skumslangene til høyre bom, som vist i Figur 140.



   Figur 140

   1. Blå slange
   2. Luftkobling (venstre sprederseksjon)
   3. Væskekobling (venstre sprederseksjon)
   4. Skumrør (venstre sprederseksjon)
   5. Skumrør (høyre sprederseksjon)
   6. Kabelfeste
   7. Elektrisk kobling
   8. Væskekobling (høyre sprederseksjon)
   9. Gjennomsiktig slange
   10. Luftkobling (høyre sprederseksjon)

2. Sett det gjennomsiktige røret i luftkoblingen på sidekompressorplaten (Figur 140 og Figur 141).



   Figur 141

   1. Luftkobling
   2. Gjennomsiktig slange
   3. Væskekobling
   4. Blå slange

3. Sett det blå røret inn i væskekoblingen på sidekompressorplaten (Figur 140 og Figur 141).

4. Trekk skumslangene til venstre bom, som vist i Figur 140.

5. Sett det gjennomsiktige røret i luftkoblingen på sidekompressorplaten (Figur 140 og Figur 141).

6. Sett det blå røret inn i væskekoblingen på sidekompressorplaten (Figur 140 og Figur 141).

1. Koble røret med kabelfeste som du forberedte i trinn 9 av Klargjøre de nye rørenhetene for skummarkørdysene, ved å innrette det blå røret for den høyre sprederseksjonen med kompresjonskoblingen for høyre sprederseksjons vannkrets (Figur 142).



   Figur 142

   1. Kompresjonskobling – vann (høyre sprederseksjon – blått rør)
   2. Kompresjonskobling – luft (høyre sprederseksjon – gjennomsiktig rør)
   3. Kabelfeste
   4. Kompresjonsmutter – luft (høyre sprederseksjon – blått rør)
   5. Kompresjonsmutter – vann (høyre sprederseksjon – gjennomsiktig rør)

2. Monter kompresjonsmutteren for røret på koblingen og trekk til mutteren for hånd (Figur 142).

3. Innrett det gjennomsiktige røret for den høyre sprederseksjonen med kompresjonskoblingen for høyre sprederseksjons luftkrets (Figur 142).

4. Monter kompresjonsmutteren for røret på koblingen og trekk til mutteren for hånd (Figur 142).

5. Koble til det umerkede røret (uten kabelfeste) ved å innrette det blå røret for den venstre sprederseksjonen med kompresjonskoblingen for venstre sprederseksjons vannkrets (Figur 143).



   Figur 143

   1. Kompresjonskobling – vann (venstre sprederseksjon – blått rør)
   2. Kompresjonskobling – luft (venstre sprederseksjon – gjennomsiktig rør)
   3. Kompresjonsmutter (venstre sprederseksjon – blått rør)
   4. Kompresjonsmutter (venstre sprederseksjon – gjennomsiktig rør)

6. Monter kompresjonsmutteren for røret på koblingen og trekk til mutteren for hånd (Figur 143).

7. Innrett det gjennomsiktige røret for den venstre sprederseksjonen til kompresjonskoblingen for venstre sprederseksjons luftkrets (Figur 143).

8. Monter kompresjonsmutteren for røret på koblingen og trekk til mutteren for hånd (Figur 143).

9. Fest skummarkørslangen til sprederdyseslangene med to kabelfester (Figur 139).

1. Bruk en drill med 5 mm bor til å bore ut de elleve blindnaglene (Figur 145) som fester forsterkningsplaten (med en enkel rad med nagler) og gummidekslet til enden av seksjonsdekslet med elleve dyser for den midtre sprederseksjonen som du fjernet i trinn 2 av Fjerne midtre seksjonsdeksel (11 dyser) i tildekket bomsett (valgfritt).



   Figur 145

   1. Seksjonsdeksel med elleve dyser
   2. Drill og 5 mm bor
   3. Nagle (3/16 x 1/2 tomme)
   4. Forsterkningsplate (enkel rad)
   5. Gummideksel

2. Fjern forsterkningsplaten, elleve skiver (3/16 tomme) og gummidekslet fra bomdekslet med elleve dyser (Figur 145).

   Note: Ta vare på forsterkningsplaten, skivene og gummidekslet montering i trinn 5 og 6.

3. Innrett hullene i forsterkningsplaten (dobbel rad) på dekselutvidelsen med hullene i enden av bomdekslet med elleve dyser (Figur 146).



   Figur 146

   1. Seksjonsdeksel med elleve dyser
   2. Forsterkningsplate (dobbel rad)
   3. Dekselutvidelse

4. Fest dekselutvidelsen til seksjonsdekslet med elleve dyser (Figur 147) med elleve popnagler (Toro-delenr. 114439).



   Figur 147

   1. Seksjonsdeksel med elleve dyser
   2. Forsterkningsplate (dobbel rad)
   3. Popnagler (Toro-delenr. 114439)
   4. Dekselutvidelse

5. Innrett hullene i gummidekslet og forsterkningsplaten (enkel rad) som du fjernet i trinn 2 med hullene i enden av dekselutvidelsen (Figur 148).



   Figur 148

   1. Seksjonsdeksel med elleve dyser
   2. Dekselutvidelse
   3. Popnagle (Toro-delenr. 114439)
   4. Skive (3/16 tomme)
   5. Forsterkningsplate (enkel rad)
   6. Gummideksel

6. Fest forsterkningsplaten og gummidekslet på dekselutvidelsen med de elleve popnaglene (Toro-delenr. 114439) og de elleve skivene (3/16 tomme) som du fjernet i trinn 5.

   Note: Rett inn skivene (3/16 tomme) mot innsiden av dekselutvidelsen.

1. Monter de fire klipsmutterne (Toro-delenr. 94-2413) på de to støttebrakettene på det midtre seksjonsdekslet (Toro-delenr. 131–3703–03), som vist i Figur 149.



   Figur 149

   1. Klipsmutter (Toro-delenr. 94-2413)
   2. Støttebrakett (midtre bomseksjonsdeksel – Toro-delenr. 131–3703–03)

2. Ved utvidelsen av den midtre sprederseksjonen, finn de to hullparene i støtterammens vertikale overflate med 25 mm mellomrom mellom hullene (Figur 150).



   Figur 150

   1. Forlenger (midtre sprederseksjon)
   2. Støttebrakett – Toro-delenr. 131–3703–03 (bred flens til høyre)
   3. Hull i støtteramme (forlenger for midtre sprederseksjon)
   4. Flenslåsemutter (⅜ tomme – Toro-delenr. 104-8301)
   5. Flenshodebolt (⅜ x 1¼ tomme – Toro-delenr. 110-5050)

3. Innrett hullene i støttebraketten (Toro-delenr. 131–3703–03) med hullene i utvidelsen for den midtre sprederseksjonen som du identifiserte i trinn 2, med den brede flensen på braketten til venstre. Se Figur 150.

4. Monter støttebraketten til støtterammen (Figur 150) med fire flenshodebolter (⅜ x 1¼ tomme – Toro-delenr. 110-5050) og fire flenslåsemuttere (⅜ tomme – Toro-delenr. 104-8301).

5. Gjenta trinn 2 til 4 ved de to andre hullparene i utvidelsen for den midtre sprederseksjonen og den andre støttebraketten, flenshodeboltene og flenslåsemutterne.

6. Stram mutterne og boltene til 37–45 N m.

1. Rett inn hullene i det midtre seksjonsdekslet med hullene i støttebraketten for det midtre seksjonsdekslet (Figur 151).



   Figur 151

   1. Venstre bomdeksel
   2. Støttebraketter
   3. Høyre bomdeksel
   4. Flenshodebolt (5/16 x 1¼ tomme)
   5. Midtre bomdeksel
   6. Dekselstropper

2. Innrett hullene i to av dekselstroppene som du fjernet i trinn 1 av Fjerne midtre seksjonsdeksel (11 dyser) i tildekket bomsett (valgfritt) med slangen i dekslet og to av støttebrakettene (Figur 151).

3. Monter dekselstroppene og dekslet til støttebrakettene med de fire flenshodeboltene (5/16 x 1-1/4 tomme) som du fjernet i trinn 1 av Fjerne midtre seksjonsdeksel (11 dyser) i tildekket bomsett (valgfritt).

4. Innrett hullene i de to dekselstroppene (Toro-delenr. 120-0629) med de fire gjenværende hullene i dekslet og de fire gjenværende hullene i støttebrakettene (Figur 151).

5. Monter dekselstroppene og dekslet til støttebrakettene (Figur 151) med de fire flenshodeboltene (5/16 x 1-1/4 tomme – Toro-delenr. 323-36).

6. Trekk til boltene til 1978 til 2542 N·cm.

1. Innrett hullene i navigasjonsmottakerplaten, avstandsstykket (3/8 x 1 tomme) og mottakerfestet (Figur 152).



   Figur 152

   1. Bolt (⅜ x 3¼ tomme)
   2. Skive (⅜ x 13/16 tomme)
   3. Navigasjonsmottakerplate
   4. Flenslåsemutter (⅜ tomme)
   5. Avstandsstykke (⅜ x 1 tomme)
   6. Mottakerfeste
   7. Låseskive (⅜ tomme)
   8. Flenslåsemutter (5/16 tomme)
   9. Flenshodebolt (5/16 x 3/4 tomme)

2. Monter mottakerplaten og avstandsstykket til festet med en bolt (3/8 x 3 1/4 tomme), låseskive (3/8 tomme), skive (3/8 x 13/16 tomme) og flenslåsemutter (3/8 tomme), som vist i Figur 152.

3. Monter flenshodebolten (5/16 x 3/4 tomme) og flenslåsemutteren (5/16 tomme) gjennom den lille hullet i mottakerfestet og slissen i mottakerplaten (Figur 152).

4. Stram boltene og mutterne slik at du kan rotere mottakerplaten med lett motstand.

1. Monter mottakerfestet og avstandsstykket (3/8 x 7/16 tomme) til veltebøylen med flenshodebolten (3/8 x 1 1/2 tomme), som vist i Figur 153.



   Figur 153

   1. Veltebøyle (ROPS)
   2. Avstandsstykke (⅜ x 7/16 tomme)
   3. Mottakerfeste
   4. Flenshodebolt (⅜ x 1½ tomme)

2. Stram boltene slik at du kan rotere mottakerplaten med lett motstand.

3. Sørg for at mottakerplaten er plan fra venstre til høyre (Figur 154).



   Figur 154

4. Trekk til flenshodebolten (5/16 x 3/4 tomme) og flenslåsemutteren (5/16 tomme) til 1978–2542 Ncm.

5. Sørg for at mottakerplaten er plan fra foran til bak (Figur 154).

6. Trekk til bolten (3/8 x 3 1/4 tomme) og flenslåsemutteren (3/8 tomme) til 37–45 N·m.

1. Innrett de tre gjengede hullene på undersiden av navigasjonsmottakeren med de tre hullene i mottakerfestet (Figur 155).



   Figur 155

   1. Navigasjonsmottaker
   2. Mottakerplate
   3. Skive (5 mm)
   4. Sekskantbolter (5 x 16 mm)

2. Monter mottakeren til festet (Figur 155) med tre sekskantbolter (5 x 16 mm) og tre skiver (5 mm).

3. Stram de tre boltene til 576–712 N∙cm.

Note: Monter RTK-antennen hvis maskinen er utstyrt med et CDMA RTK- eller GSM RTK-korrigeringsmodem.

1. Innrett koaksialkoblingen gjennom åpningen i RTK-antenneflensen med gjengene i skilleveggen i koblingen (Figur 156).

   Note: Roter koaksialkoblingen som nødvendig for å innrette den flate siden av gjengene i skilleveggen med den flate siden ved åpningen i RTK-antenneflensen.



   Figur 156

   1. Koaksialkobling
   2. Låseskive
   3. Låsemutter
   4. RTK-antenneflens (mottakerplate)

2. Monter koaksialkoblingen til flensen på mottakerplaten med låseskiven og låsemutteren, og stram til låsemutteren for hånd (Figur 156).

3. Monter RTK-antennen på den øvre koblingen til koaksialkoblingen, og stram til den riflede antennemutteren for hånd (Figur 157).



   Figur 157

   1. Koaksialkontakt (CDMA- eller GSM-mobilmodem)
   2. Koaksialkobling
   3. RTK-antenne
   4. Antennekabel

4. Monter antennekabelen løst til den nedre koblingen på koaksialkoblingen (Figur 157).

5. Før kabelen rundt bak på navigasjonsmottakeren til koaksialkontakten for CDMA- eller GSM-mobilmodemet (Figur 157).

6. Monter antennekabelen til koaksialkontakten for CDMA- eller GSM-mobilmodemet (Figur 157).

7. Stram til antennekabelens riflede muttere for hånd.

1. Merk av rattets plassering på styreventilen med teip (Figur 158).



   Figur 158

   1. Rattdeksel
   2. Mutter (⅝ tomme)
   3. Skive (5/8 tomme)
   4. Ratt
   5. Aksel (styreventil)
   6. Teip

2. Fjern dekselet fra rattet (Figur 158).

3. Fjern mutteren (5/8 tomme) og skiven (5/8 tomme) som fester rattet til styreventilen, og fjern rattet (Figur 158).

1. Innrett monitorfestet på maskinen, som vist i Figur 159.



   Figur 159

   1. Monitorfeste

2. Monter monitorfestet til styreventilhuset (Figur 160) med de tre flenshodeboltene (6 x 12 mm).



   Figur 160

   1. Monitorfeste
   2. Flenshodebolt (6 x 12 mm)
   3. Hus (styreventil)

3. Monter platen for monitorfestet til støtterøret på maskinchassiset (Figur 161) med de to U-boltene og fire flenslåsemutterne (5/16 tomme).



   Figur 161

   1. Flenslåsemutter (5/16 tomme)
   2. Plate (monitorfeste)
   3. Støtterør (maskinchassis)
   4. U-bolt (5/16 tomme)

4. Trekk til de tre flenshodeboltene (6 x 12 mm) på styreventilen til 972–1198 Ncm. Ved støtterøret, trekk til flenslåsemutterne til 19,78–25,42 Ncm.

1. Rett inn teipmerket på rattet med teipmerket på styreventilhuset (Figur 162).



   Figur 162

   1. Rattdeksel
   2. Mutter (⅝ tomme)
   3. Skive (5/8 tomme)
   4. Ratt
   5. Aksel (styreventil)

2. Monter rattet på akselen for styreventilen (Figur 162) med skiven (5/8 tomme) og mutteren (5/8 tomme) som du fjernet i trinn 3 av Fjerne rattet.

3. Trekk til mutteren med et moment på 206–254 N·m.

4. Monter dekselet som du fjernet i trinn 2 av Fjerne rattet, på rattet (Figur 168).

1. Monter kulefestet til braketten for monitorfestet (Figur 163) med de fire flenshodeboltene (5/16 x ¾ tomme) og fire flenslåsemutterne (5/16 tomme).



   Figur 163

   1. Brakett (monitorfeste)
   2. Flenshodebolt (5/16 x ¾ tomme)
   3. Kulefeste
   4. Flenslåsemutter (5/16 tomme)

2. Stram boltene og mutterne til 1978 til 2542 Ncm.

3. Monter kulekoblingen for monitoren og kulefestet til monitorarmen på maskinen (Figur 164).



   Figur 164

   1. Kulekobling (monitor)
   2. Monitorarm
   3. Kulefeste

4. Juster monitoren slik at den er synlig fra maskinens operatørposisjon, og stram knotten på monitorarmen for hånd (Figur 164).

1. Fjern de to flenslåsemutterne og tilholderstangen fra de to J-boltene som fester batteriet til batteribraketten på maskinen (Figur 168).



   Figur 168

   1. Flenslåsemutter (¼ tomme)
   2. Tilholderstang
   3. J-bolt
   4. Batteri (300 A)

2. Fjern batteriet fra maskinen (Figur 168).

   Note: Du trenger ikke lenger flensmutterne, tilholderstangen og batteriet (300 A).

3. Fjern boltene (10-24 x 3/4 tomme) og mutterne (10-24) som fester sikringsblokkene til batteribraketten (Figur 169).

   Note: Ta vare på boltene (10-24 x 3/4 tomme) og mutterne (10-24) for montering i Montere batteribraketten og batteriet (540 A).



   Figur 169

   1. Tilholderstang
   2. Sikringsblokk
   3. Flenshodebolt (⅜ x ¾ tomme)
   4. Bolt (10-24 x 3/4 tomme)

4. Fjern de to flenshodeboltene (⅜ x ¾ tomme) som fester batteribraketten til støtdemperrøret på maskinen (Figur 169).

   Note: Ta vare på flenshodebolten (3/8 x 3/4 tomme) for montering Montere batteribraketten og batteriet (540 A).

5. Fjern de to J-boltene og batteriholderen fra batteribraketten (Figur 170).



   Figur 170

   1. J-bolt
   2. Batteri brett

6. Fjern batteribraketten fra maskinen (Figur 171).

   Note: Du trenger ikke lenger J-boltene, batteriholderen og batteribraketten.



   Figur 171

   1. Batteribrakett

1. Innrett den nye batteribraketten til støtdemperrøret på maskinen og sikringsblokkene (Figur 172).



   Figur 172

   1. Batteribrakett

2. Monter batteribraketten på støtdemperrøret (Figur 173) med de to flenshodeboltene (3/8 x 3/4 tomme) som du tok vare på i trinn 4 av Fjerne batteriet (300 A) og batteribraketten.



   Figur 173

   1. Støtdemperrør
   2. Batteribrakett
   3. Sikringsblokk
   4. Bolt (10-24 x 3/4 tomme)
   5. Flenshodebolt (⅜ x ¾ tomme)

3. Trekk til flenshodeboltene med et moment på 37–45 N·m.

4. Fest sikringsblokkene til batteribraketten (Figur 173) med bolten (10–24 x 3/4 tomme) og mutterne (10-24) som du fjernet i trinn 3 av Fjerne batteriet (300 A) og batteribraketten.

5. Monter batteriet på batteribraketten med bolten (5/16 x 1 3/4 tomme), skiven (5/16 tomme), batteriholderen og flenslåsemutteren (5/16 tomme), som vist i Figur 174.



   Figur 174

   1. Batteri (540 A)
   2. Batteriholder
   3. Bolt (5/16 x 1¾ tommer)
   4. Flenslåsemutter (5/16 tomme)
   5. Batteribrakett
   6. Skive (5/16 tomme)

6. Stram bolten og mutteren til 1978–2542 Ncm.

1. Ved pumpehodet, løsne de to boltene plassert i klokken 11-stillingen, som vist Figur 175, for å skape en 7–10 mm klaring mellom bolthodene og pumpen.

   Note: Du behøver ikke fjerne boltene fra sprederpumpen.



   Figur 175

   1. Bolter (pumpehode)
   2. Pumpehode (klokken 11-stilling)
   3. Baksiden av maskinen

2. Innrett generatorbraketten mellom boltene som du løsnet og som vist i trinn 1, og pumpehodet Figur 176.



   Figur 176

   1. Generatorrembrakett
   2. Bolter (pumpehode)

3. Trekk til boltene med et moment på 61–75 N·m.

1. Løsne mutteren for lederullakselen (Figur 177).

   Note: Påse at remmen ikke er spent.



   Figur 177

   1. Remspenningsbolt (maskin)
   2. Mutter (lederullaksel)

2. Roter remspenningsbolten for å fjerne all spenningen fra sprederpumperemmen (Figur 177).

3. Fjern de fire boltene (¼ x 1 tomme) og fire låseskivene (¼ tomme) som fester remskiven til sprederpumpen (Figur 178).

   Important: Ikke fjern remskiven.

   Note: Du trenger ikke lenger boltene og låseskivene.



   Figur 178

   1. Bolt (¼ x 1 tomme)
   2. Låseskive (¼ tomme)
   3. Remskive (sprederpumpe)

4. Innrett hullene i remskiven for generatoren (settet) med hullene i remskiven for sprederpumpen (Figur 179).



   Figur 179

   1. Drivremskive (279 mm)
   2. Remskive (sprederpumpe)
   3. Bolt (¼ x 2¼ tommer)
   4. Låseskive (¼ tomme)

5. Monter generatorremskiven til sprederpumperemskiven og sprederpumpen med de fire boltene (¼ x 2¼ tomme) og fire låseskivene (¼ tomme).

6. Trekk til boltene med et moment på 1017–1243 N·m.

7. Roter remspenningsbolten for å øke spenningen til remmen til du kan måle en nedbøyning på 9,5 mm når du påfører 4,5 kg kraft på remmen halvveis mellom motoren og sprederpumpetannhjulene.



   Figur 180

   1. Remspenningsbolt (maskin)
   2. Mutter (lederullaksel)

8. Trekk til mutteren for lederullakselen til 37–44 N·m.

1. Monter generatoren (60 A) på det gjengede navet på generatorbraketten (Figur 181) med flenshodebolten (3/8 x 1 1/2 tomme).



   Figur 181

   1. Gjenget flens (8 mm) – generator (60 A)
   2. Flens med spor (generatorbrakett)
   3. Flenshodebolt (8 x 25 mm)
   4. Flenshodebolt (⅜ x 1½ tomme)
   5. Flens (10 mm hull) – generator (60 A)
   6. Gjenget nav (3/8-16) – generatorbrakett

2. Monter generatorens gjengede flens til flensen med spor på generatorbraketten (Figur 181) med flenshodebolten (8 x 25 mm).

3. Monter V-remmen over drivremskiven (279 mm) og remskiven på generatoren (Figur 182).



   Figur 182

   1. Remskive (generator – 60 A)
   2. V-rem
   3. Drivremskive (279 mm)

4. Roter generatoren (Figur 183) oppover for å øke spenningen på remmen til du kan måle en nedbøyning på 9,5 mm når du påfører 4,5 kg kraft på remmen halvveis mellom generatorskiven og drivremskiven (279 mm).



   Figur 183

   1. Flenshodebolt (8 x 25 mm)
   2. Flenshodebolt (⅜ x 1½ tomme)
   3. Nedbøyning på rem 9,5 mm

5. Trekk til flenshodebolten (8 x 25 mm) til 23–29 N·m.

6. Trekk til flenshodebolten (3/8 x 1 1/2 tomme) med et moment på 37–45 N·m.

1. Koble kontakten med to sokler i enden av den rosa ledningen (57 cm) på settets ledningssats (Figur 184) til kontakten med to pinner på generatoren (50 A).



   Figur 184

   1. Kontakt med to pinner – generator (50 A)
   2. Kontakt med to sokler – følerledning, rosa 57 cm

2. Før den rosa følerledningen vekk fra generatorremmen, og fest den med et kabelfeste.

3. Fjern mutteren fra terminalpolen (Figur 185) på generatoren (50 A).



   Figur 185

   1. Generatorledning (rød – trådmål 6)
   2. Mutter
   3. Terminalpol – generator (50 A)

4. Monter den røde generatorledningen (trådmål 6) til terminalpolen på generatoren (50 A) med mutteren (Figur 185).

5. Før den røde generatorledningen mot batteripolene og bort fra remskiven og generatorremmen.

6. Trekk til mutteren med et moment på 47–57 N·m.

7. Skjær en slisse i isolatordekselet over terminalpolen på generatoren (Figur 185).

1. Koble kontakten med fem pinner på reléet til kontakten med fem sokler (Figur 186) på settets ledningssats merket ASC 10-AKTIVERINGSRELé.



   Figur 186

   1. Hull (støtdemperrør)
   2. Relé
   3. Skyvefeste
   4. Kontakt med fem sokler (ASC 10-AKTIVERINGSRELé)

2. Innrett hullet i monteringstappen på reléet med hullet i støtdemperrøret, og feste reléet til røret med et skyvefeste (Figur 186).

1. Bruk et multimeter for å utføre en test av ledningssammenhengen.

2. Ved maskinens sikringsblokk 3, sett multimetersensoren i kontakt 4 (høyre kolonne) for sikringssokkel 2, som vist i Figur 187.



   Figur 187

   1. Sikringsblokk 3 (maskin)
   2. Multimeterledning
   3. Sikringssokkel 2 – kontakt 4 (høyre kolonne)
   4. Multimetersensor

3. Ved forsiden av sikringsblokkene, bruk den andre multimetersensoren til å identifisere bladkontakten på enden av den røde ledningen (trådmål 10) som er koblet til sikringssokkel 2 – kontakt 4.



   Figur 188

   1. Multimeterledning
   2. Teip
   3. Bladkontakt (rød, trådmål 10)
   4. Multimetersensor

4. Bruk teip for å merke kontakten og ledningen som du fant i trinn 3 (Figur 188).

5. Koble bladkontakten som du merket i trinn 4, til sokkelkontakten i enden av den rosa ledningen (51 mm) på settets ledningssats (Figur 189).



   Figur 189

   1. Merket bladkontakt (rød, trådmål 10)
   2. Sokkelkontakt – rosa ledning (51 mm)

6. Sett sikringen (15 A) inn i sikringssokkel 2 i sikringsblokk 3 til sikringen sitter helt fast (Figur 190).



   Figur 190

   1. Sikringssokkel 2 (sikringsblokk 3)
   2. Sikring (15 A)

7. Sett sikringen (50 A) inn i den integrerte sikringsblokken til sikringen sitter helt fast (Figur 191).



   Figur 191

   1. Integrert sikringsblokk
   2. Sikring (50 A)

Figur 192

1. 100 cm dataledningssatsdel (elektrisk strøm)
2. 100 cm forgrening av batteriledningssats
3. 220 cm forgrening av batteriledningssats
4. 100 cm forgrening av batteriledningssats (svitsjet strøm)
5. 390 cm lang forgrening av dataledningssats (navigasjonsmottaker)
6. 13 cm forgrening av dataledningssats (grensesnitt for settets ledningssats)
7. 220 cm lang forgrening av dataledningssats (spredermonitor)

Important: Noen kontakter i dataledningssatsen blir ikke brukt. Påse at hettene og pluggene til de ubrukte kontaktene er godt festet.

Koble kontakten med tre sokler (grensesnitt for elektrisk strøm) i navigasjonssystemets elektriske ledningssats til kontakten med tre pinner (grensesnitt for elektrisk strøm) i dataledningssatsen (Figur 192).

Figur 193

1. Kontakt med tre pinner – dataledningssats (SYSTEMEFFEKTSEPARASJON)
2. Kontakt med tre sokler – batteriledningssats (grensesnitt for elektrisk strøm)

Figur 194

1. Kontakt med tolv pinner (grå) dataledningssats (navigasjonsmottaker)
2. Kontakt med tolv sokler (svart) – dataledningssats (navigasjonsmottaker)
3. 390 cm lang forgrening av dataledningssats (navigasjonsmottaker)

1. Før den 390 cm lange forgreningen av dataledningssats langs baksiden av det venstre, vertikale veltebøylerøret.



   Figur 195

   1. Venstre, vertikalt veltebøylerør
   2. Kontakt med tolv sokler – 390 cm forgrening av dataledningssats

2. Før den 390 cm lange forgreningen av dataledningssatsen langs høyre veltebeskyttelsesrør med kontakten med tolv sokler (grå) og kontakten med tolv sokler (svart) opp mot navigasjonsmottakeren (Figur 196).



   Figur 196

   1. Kontakt med tolv pinner venstre (grå) – navigasjonsmottaker
   2. Kontakt med tolv pinner høyre (svart) – navigasjonsmottaker
   3. Kontakt med tolv sokler (svart) – dataledningssats
   4. Veltebøyle
   5. Kontakt med tolv sokler (grå/svart) – dataledningssats
   6. Kabelfeste
   7. 390 cm lang forgrening av dataledningssats

3. Innrett de to kilene på den lange siden av den grå og svarte kontakten med tolv sokler i dataledningssatsen med de to sporene i den nedre, vertikale veggen i den venstre (grå) kontakten med tolv pinner i navigasjonsmottakeren (Figur 197).

   Note: Vær forsiktig når du kobler ledningssatsen til navigasjonsmottakeren. Innrettingskilene på ledningssatsens kontakter skal passe inn i kilesporene på kontaktene med pinner på navigasjonsmottakeren.



   Figur 197

   1. Kilespor – nedre, horisontal vegg (venstre (grå) kontakt med tolv pinner – navigasjonsmottaker)
   2. Kilespor – venstre, vertikal vegg (høyre (svart) kontakt med tolv pinner – navigasjonsmottaker)
   3. Innrettingskiler – kort side (svart kontakt med tolv sokler – dataledningssats)
   4. Innrettingskiler – lang side (grå/svart kontakt med tolv sokler – dataledningssats)

4. Koble den grå og svarte kontakten med tolv sokler i dataledningssatsen til den venstre (grå) kontakten med tolv pinner i navigasjonsmottakeren til kontaktene klikker på plass (Figur 197).

5. Innrett de to kilene på den korte siden av den svarte kontakten med tolv sokler i dataledningssatsen med de to kilesporene i den venstre, vertikale veggen i den høyre (svarte) kontakten med tolv pinner i navigasjonsmottakeren (Figur 197).

   Note: Vær forsiktig når du kobler ledningssatsen til navigasjonsmottakeren. Innrettingskilene på ledningssatsens kontakter skal passe inn i kilesporene på kontaktene med pinner på navigasjonsmottakeren.

6. Koble den helt svarte kontakten med tolv sokler i dataledningssatsen til den venstre (svarte) kontakten med tolv pinner i navigasjonsmottakeren til kontakten klikker på plass (Figur 197).

7. Fest dem 390 cm lange forgreningen av dataledningssatsen til høyre veltebeskyttelsesrør med to kabelfester, som vist i Figur 196.

   Note: Påse at kabelen er slakk mellom kontakten med tolv sokler og kabelfestet.

Figur 198

1. Kontakt med én pinne– forgrening av elektrisk tilkoblingspunkt (***VIKTIG*** DENNE LEDNINGEN SKAL KUN KOBLES TIL EN SVITSJET 12 V STRøMKILDE)
2. 100 cm forgrening av batteriledningssats (svitsjet strøm)

Figur 199

1. Kontakt med fire pinner (CAN 2/ASC10-BUSS)
2. 13 cm forgrening av dataledningssats (grensesnitt for settets ledningssats)

1. Trekk dataledningssatsen og batteriledningssatsen ned baksiden av det venstre, vertikale veltebøylerøret til tverrbjelken for setestøtten (Figur 200).



   Figur 200

   1. 220 cm forgrening av batteriledningssats (ikke trekk den 100 cm lange forgreningen for det elektriske tilkoblingspunktet (svitsjet strøm) sammen med batteriledningssatsens forgrening)
   2. 390 cm lang forgrening av dataledningssats (navigasjonsmottaker)
   3. Tverrbjelke (setestøtte)
   4. Kabelfester

2. Fest den 390 cm lange forgreningen av dataledningssatsen for navigasjonsmottakeren til veltebøylen, som vist i Figur 200.

3. Koble kontakten med én pinne på batteriets ledningssats merket *** VIKTIG*** DENNE LEDNINGEN SKAL KUN KOBLES TIL EN SVITSJET 12 V STRøMKILDE til kontakten med én sokkel på den 66 cm lange forgreningen av settets ledningssats (Figur 201) merket (SVITSJET STRøM FOR 2. GEN. TOPCON).



   Figur 201

   1. Kontakt med én pinne– forgrening av batteriledningssats (***VIKTIG*** DENNE LEDNINGEN SKAL KUN KOBLES TIL EN SVITSJET 12 V STRøMKILDE)
   2. Magnetisk ledningssatsanker
   3. Kontakt med fire pinner – 66 cm forgrening av settets ledningssats (ASC 10-STRøM OG CAN FRA X30)
   4. Høyre, øvre rammerør
   5. Kontakt med én sokkel – 66 cm forgrening av settets ledningssats (SVITSJET STRøM FOR 2. GEN. TOPCON)
   6. kontakt med fire sokler – forgrening av dataledningssats (CAN 2/ASC 10-BUSS)

4. Koble kontakten med fire pinner på den 66 cm lange forgreningen av settets ledningssats merket ASC 10-STRøM OG CAN FRA X30 til kontakten med fire sokler på forgreningen av dataledningssatsen merket CAN 2/ASC 10-BUSS (Figur 201).

5. Trekk dataledningssatsen og batteriledningssatsen på tvers av tverrbjelken for setestøtten, og fest den 390 cm lange forgreningen av dataledningssatsen til tverrbjelken med to kabelfester (Figur 200 og Figur 202).



   Figur 202

   1. 220 cm lang forgrening av dataledningssats (spredermonitor)
   2. 220 cm forgrening av batteriledningssats
   3. Støtdemperrør
   4. Høyre, øvre rammerør
   5. 390 cm lang forgrening av dataledningssats (navigasjonsmottaker)

6. Trekk den 220 cm lange forgreningen av batteriledningssatsen langs det høyre, øvre rammerøret (Figur 202).

7. Trekk den 220 cm lange forgreningen av batteriledningssatsen på tvers av støtdemperrøret mot batteriet (Figur 202).

   Note: Påse at den 100 cm lange forgreningen for det elektriske tilkoblingspunktet (svitsjet strøm) forblir trukket mot det høyre, øvre rammerøret.

8. Trekk den 220 cm lange forgrening av dataledningssatsen (ledningssatsforgreningen med kontakt med 26 sokler) under kontrollkonsollen og frem mot instrumentpanelet (Figur 202).

Figur 203

1. Kontakt med 26 sokler – dataledningssats (spredermonitor)
2. 220 cm lang forgrening av dataledningssats (spredermonitor)

1. Trekk den 220 cm lange forgrening av dataledningssatsen (ledningssatsforgreningen med kontakt med 26 sokler) frem og under instrumentpanelet (Figur 204).



   Figur 204

   1. Støtterør (monitor)
   2. 220 cm lang forgrening av dataledningssats
   3. Kabelfester

2. Trekk den 220 cm lange forgreningen av dataledningssatsen langs støtterøret for monitoren (Figur 204).

3. Innrett kontakten med 26 sokler i dataledningssatsen med kontakten med 26 pinner i sprederskjermen, og trykk sokkelkontakten inn i pinnekontakten inntil kontakten klikker på plass (Figur 205).



   Figur 205

   1. Kontakt med 26 pinner (spredermonitor)
   2. Kontakt med 26 sokler – dataledningssats (spredermonitor)

4. Påse at den 220 cm lange forgreningen av dataledningssatsen har nok slakk til at sprederoperatøren kan justere posisjonen til monitoren, og fest ledningssatsen til støtterøret for monitoren med kabelfester, som vist i Figur 204.

1. Fjern sekskantmutterne og skivene fra hurtigklemmene med røde og svarte håndtak (Figur 206).



   Figur 206

   1. Negativ batteripol
   2. Sekskantmutter (1/4 tomme – hurtigklemme)
   3. Skive (1/4 tomme – hurtigklemme)
   4. Gjengestang
   5. Rødt låsehåndtak (hurtigklemme)
   6. Svart låsehåndtak (hurtigklemme)
   7. Positiv batteripol

2. Åpne låsehåndtaket til hurtigklemmen med det svarte håndtaket (Figur 207).



   Figur 207

   1. Håndtak (hurtigklemme)
   2. Riflet mutter

3. Monter hurtigklemmen på den negative batteripolen, med gjengestangen til klemmen innrettet mot midten av batteriet, som vist i Figur 206.

4. Lukk låsehåndtaket på hurtigklemmen (Figur 207).

   Note: Hvis du må justere holdekraften til hurtigklemmen, åpner du håndtaket, roter den riflede mutteren for å øke eller redusere holdekraften, og lukker håndtaket på klemmen.

5. Gjenta trinn 2 til 4 for hurtigklemmen med det røde håndtaket på den positive batteripolen.

Figur 208

1. 220 cm forgrening av batteriledningssats
2. 10 A-sikring (batteri)
3. Ringklemmer (batteri)

1. Skjær en slisse i isolatordekselet på den positive batterikabelen til startermotoren, som vist i Figur 209.



   Figur 209

   1. Slisse (isolatordeksel – positiv batterikabel til startmotor)

2. Monter følgende lednings- og kabelklemmer på gjengestangen til den positive batteriklemmen (Figur 210) i følgende rekkefølge:

   Note: Påse at batterikabelklemmen (positiv) til startmotoren er plassert øverst i klemmestabelen på gjengestangen.

   1. Ringterminal – 22 cm maskinledningssats merket BATTERI (+)

   2. Ringterminal – 220 cm forgrening av batteriledningssats merket ***VIKTIG*** KOBLE DENNE LEDNINGEN TIL DEN POSITIVE POLEN På BATTERIET

   3. Ringterminal – 60 cm forgrening av settets ledningssats merket TIL BATTERI PLUSS

   4. Batterikabelklemme (positiv) - til generator (50 A)

   5. Batterikabelklemme (positiv) - til startmotor



   Figur 210

   1. Batterikabelklemme (positiv) - til generator (50 A)
   2. Batterikabelklemme (positiv) - til startmotor
   3. Sekskantmutter (1/4 tomme – hurtigklemme)
   4. Skive (1/4 tomme – hurtigklemme)
   5. Ringterminal – 60 cm forgrening av settets ledningssats (TIL BATTERI PLUSS)
   6. Ringterminal – 220 cm forgrening av batteriledningssats (***VIKTIG*** KOBLE DENNE LEDNINGEN TIL DEN POSITIVE POLEN På BATTERIET)
   7. Gjengestang (positiv batteriklemme)
   8. Ringterminal – 22 cm maskinledningssats (BATTERI (+))

3. Monter sekskantmutteren (1/4 tomme) og skiven (1/4 tomme) på gjengestangen, og stram mutteren til 1017–1234 Ncm.

4. Innrett isolatordekselet på den positive batterikabelen til startermotoren over gjengestangen Figur 210.

5. Monter følgende lednings- og kabelklemmer på gjengestangen til den negative batteriklemmen (Figur 211) i følgende rekkefølge:

   Note: Påse at batterikabelklemmen (negativ) til motorens og chassisets gods er plassert øverst i klemmestabelen på gjengestangen.

   1. Ringterminal – 220 cm forgrening av batteriledningssats merket (***VIKTIG*** KOBLE DENNE LEDNINGEN TIL DEN NEGATIVE POLEN På BATTERIET SOM ER KOBLET TIL TRAKTORENS RAMME)

   2. Ringterminal – 60 cm forgrening av settets ledningssats – batteri minus

   3. Batterikabelklemme (negativ) – til motorens og chassisets gods



   Figur 211

   1. Batterikabelklemme (negativ) – til motorens og chassisets gods
   2. Sekskantmutter (1/4 tomme – hurtigklemme)
   3. Skive (1/4 tomme – hurtigklemme)
   4. Ringterminal – 60 cm forgrening av settets ledningssats – batteri minus
   5. Ringterminal – 220 cm forgrening av batteriledningssats (***VIKTIG*** KOBLE DENNE LEDNINGEN TIL DEN NEGATIVE POLEN På BATTERIET SOM ER KOBLET TIL TRAKTORENS RAMME)
   6. Gjengestang (negativ batteriklemme)

1. Samle den overskytende lengden av dataledningssatsen mot høyre, øvre rammerør (Figur 212).



   Figur 212

   1. Kabelfeste
   2. Dataledningssatsbunt
   3. Støtdemperrør
   4. Høyre, øvre rammerør

2. Innrett dataledningssatsen til støtdemperrøret, og fest ledningssatsen til røret med et kabelfeste (Figur 212).

3. Innrett dataledningssatsbunten til det høyre, øvre rammerøret, og fest ledningssatsbunten til rammerøret med et kabelfeste (Figur 212).

4. Påse at det er klaring mellom remskivene og remmene og dataledningssatsen, batteriledningssatsen, settets ledningssats og batteriledningene.

   Fest ledningssatsen og kablene med kabelfester som nødvendig for å gi klaring fra remmene og remskivene.

1. Innrett hullene i panseret med hullene i instrumentpanelet og maskinrammen (Figur 213).



   Figur 213

   1. Instrumentpanel
   2. Panser
   3. Skyvefeste
   4. Dashbordstøtte

2. Fest panseret til dashbordet og rammen med ni skyvefester (Figur 213).

3. Koble de to elektriske kontaktene (med to sokler) på maskinens ledningssats til kontaktene med to pinner på venstre og høyre frontlys (Figur 214).



   Figur 214

   1. Frontlys
   2. Kontakt med to sokler (maskinledningssats)
   3. Kontakt med to pinner (frontlys)

1. Innrett det indre skjermdekslet til venstre, øvre og venstre, nedre rammerør (Figur 214).



   Figur 215

   1. Venstre, øvre rammerør
   2. Indre skjermdeksel
   3. Skyvefeste
   4. Venstre, nedre rammerør
   5. Skive (9/16 x ½ tomme)

2. Fest det indre skjermdekslet til rammerørene med de seks skyvefestene (Figur 215).

3. Innrett hullene i skjermen med hullene i maskinrammen, som vist i Figur 215.



   Figur 216

   1. Skive (5/16 tomme)
   2. Bolt (5/16 x 1 tomme)
   3. Venstre forskjerm

4. Monter skjermen løst til rammen (Figur 216) med de tre boltene (5/16 x 1 tomme) og tre skivene (5/16 tomme) som du fjernet i trinn 2 av Fjerne venstre og høyre forskjermer.

5. Fest skjermen til rammekanalen med de to skyvefestene (Figur 217).



   Figur 217

   1. Skyvefeste
   2. Venstre forskjerm

6. Trekk til bolten (5/16 x 1 tomme) til 1978–2542 Ncm.

7. Gjenta trinn 1 til 6 for det indre skjermdekselet og skjermen på motsatt side av maskinen.

1. Innrett låsene for motortilgangspanelet med hylsene i panelstøttebrakettene på veltebøylen (Figur 218).



   Figur 218

   1. Lås
   2. Panelstøttebrakett
   3. Motortilgangspanel

2. Monter panelet på brakettene (Figur 218).

3. Drei håndtaklåsene ned for å feste panelet på brakettene (Figur 218).

1. Innrett setet og seteplaten til maskinens chassis (Figur 219).



   Figur 219

   1. Seteplate
   2. Sete

2. Innrett hullene i svingkoblingenene til seteplaten med hullene i chassisbraketten (Figur 220).



   Figur 220

   1. Seteplate
   2. Sete
   3. Hårnålssplint
   4. Svingkobling (seteplate)
   5. Chassisbrakett
   6. Svingbolt

3. Monter seteplaten til chassisbrakettene med de to svingboltene (Figur 220).

4. Fest svingboltene til maskinen med de to hårnålssplintene (Figur 220).

5. Monter støttestangen til braketten for setet med skiven og hårnålssplinten (Figur 221).



   Figur 221

   1. Skive
   2. Brakett (sete)
   3. Hårnålssplint
   4. Støttestang

6. Koble kontakten med to sokler på maskinledningssatsen til koblingen for setebryteren til koblingene klikker sammen (Figur 222).



   Figur 222

   1. Kontakt med to sokler (maskinledningssats)
   2. Setebryterkobling

7. Roter setet litt fremover, fjern støttestangen fra sperren, roter setet ned til setet låses på plass.

1. Sett på parkeringsbremsen, og start motoren.

   Note: La motoren og hydraulikksystemet få varme seg opp i ti minutter.

2. Sett hovedseksjonsbryteren i AV-stillingen.

3. Sett sprederpumpebryteren og tankristebryteren i På-stillingen.

4. Sett venstre, midtre og høyre seksjonsbryter i På-stillingen.

5. Sett motorhastigheten til hurtig.

6. Trykk på ikonet SPRøYTEMENGDEKONTROLLER på GeoLink-kontrollkonsollen.

7. Trykk på MENGDEKONTROLLMODUS-ikonet i dialogboksen for sprøytemengdekontroller til manuell modus vises (Figur 242).



   Figur 242

   1. MENGDEKONTROLLMODUS-ikon (manuell modus)
   2. Reduksjonsikon (-)
   3. Økningsikon (+)

8. Trykk på ikonet for reduksjon (-) eller økning (+) for å justere spredersystemtrykket (Figur 242) til 6,9 bar.

9. Sett tankristebryteren i AV-stillingen på maskinen.

10. Se på spredersystemtrykket. Hvis spredersystemtrykket er 6,9 bar, er risteventilen riktig justert.

    Hvis spredersystemtrykket er endret, justerer du risteomløpsventilen. Se Justere risteomløpsventilen.

1. Med tankristebryteren i AV-stilling går du til baksiden av maskinen og finner risteomløpsventilen.



   Figur 243

   1. Aktuator (risteventil)
   2. Risteomløpsventil

2. Juster risteomløpsventilen (Figur 243) til måleren indikerer spredersystemtrykk på 6,9 bar.

3. Sett tankristebryteren i På-stillingen, og se på spredersystemtrykket.

   Note: Hvis trykkmåleren for spredersystemet indikerer mer enn eller mindre enn 6,9 bar, gjenta trinn 1 og 2.

4. Sett tankristebryteren i AV-stillingen, og se på spredersystemtrykket.

   Note: Hvis trykkmåleren for spredersystemet indikerer mer enn eller mindre enn 6,9 bar, gjenta trinn 1 og 2.

Important: Du må slette det permanente RAM-minnet på kundens sted.

1. Kontakt Toro NSN på 1-844-GEOLINK (1-844-436-5465) eller NSNTech@toro.com for kundeservice for å be om å slette forhandlerens passord på tilgangsnivå.

2. Vri tenningsnøkkelen til På-stillingen.

3. Trykk på OPPSETT-ikonet på hovedskjermen (Figur 246).



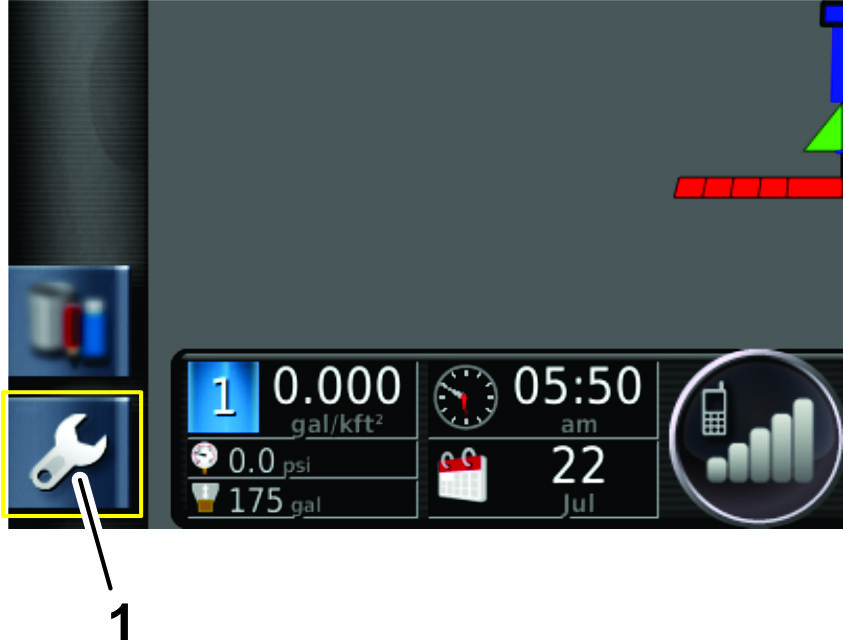

   Figur 246

   1. OPPSETT-ikon

4. Trykk på BRUKER-ikonet i oppsett-skjermbildet, og trykk på TILGANGSNIVå-ikonet (Figur 247).



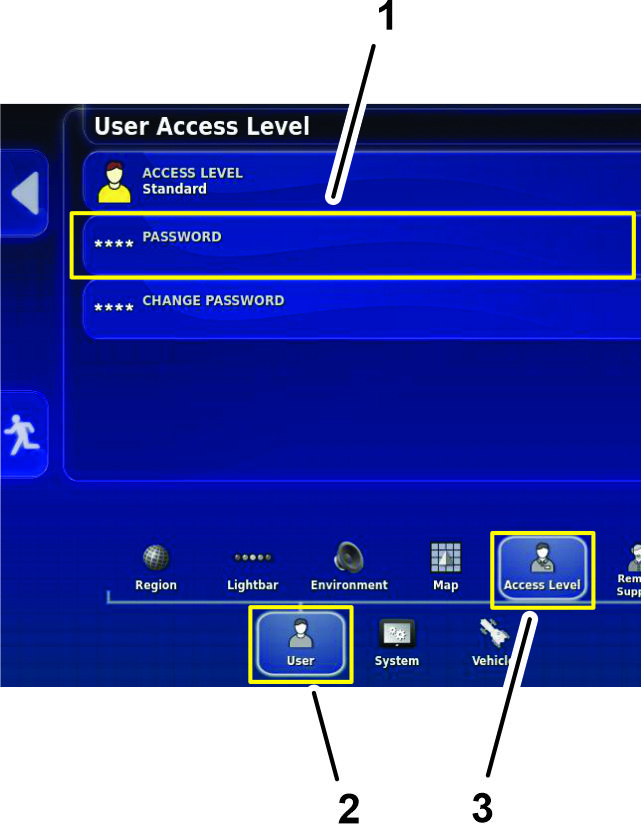

   Figur 247

   1. PASSORD-ikon
   2. BRUKER-ikon
   3. TILGANGSNIVå-ikon

5. Trykk på PASSORD-ikonet (Figur 247).

6. Bruk skjermtastaturet til å skrive inn passordet du mottok i trinn 1, og trykk på Bekreft-ikonet (Figur 248).



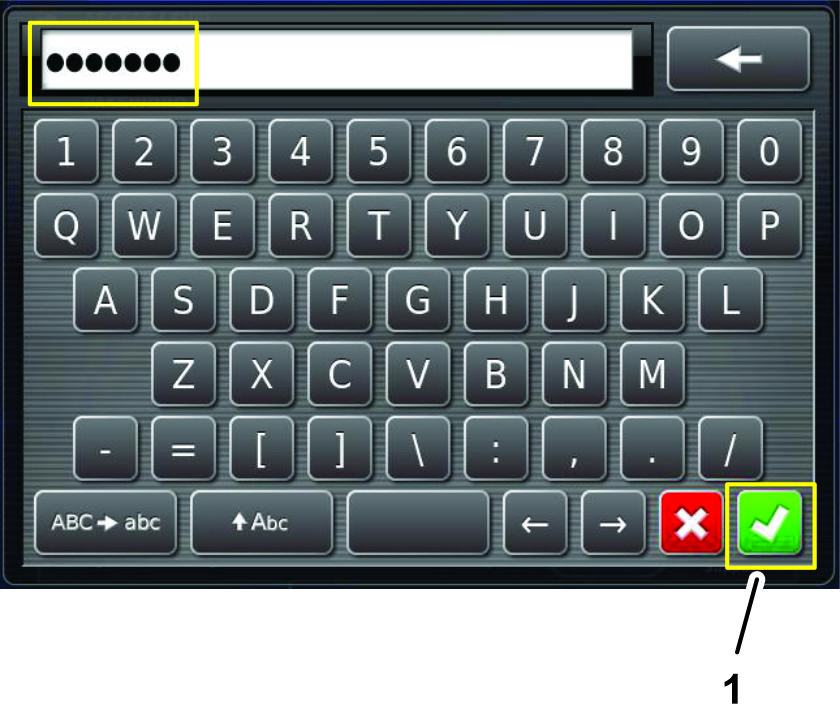

   Figur 248

   1. Bekreft-ikon

   Note: Skjermbildet for brukertilgangsnivå viser FORHANDLER-ikonet (Figur 249).



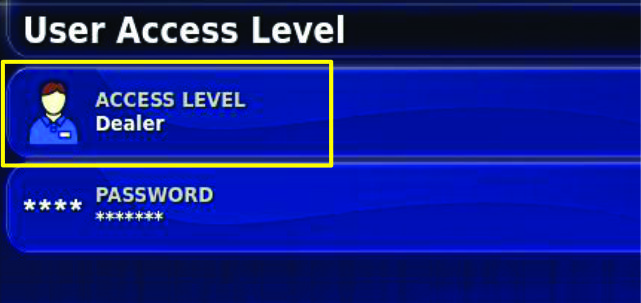

   Figur 249

1. Trykk på SYSTEM-ikonet, GPS-ikonet og AVANSERT KONFIGURASJON-ikonet (Figur 250) i oppsett-skjermbildet.



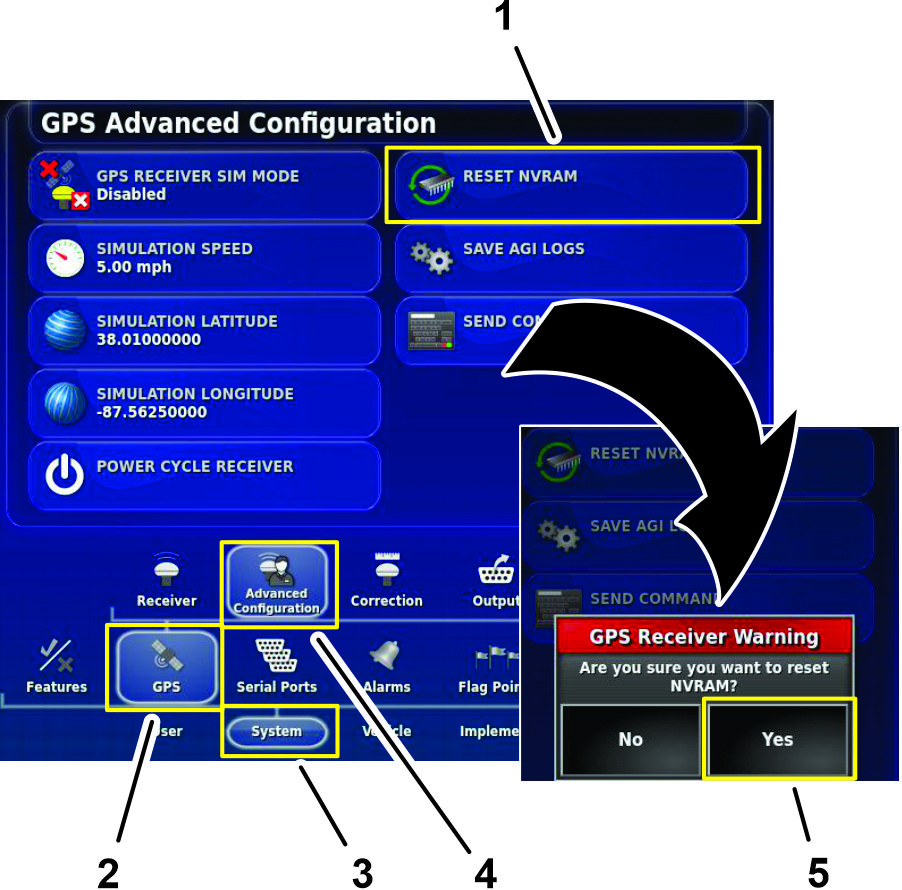

   Figur 250

   1. TILBAKESTILL NVRAM-ikonet
   2. GPS-ikon
   3. SYSTEM-ikon
   4. AVANSERT KONFIGURASJON-ikon
   5. JA-IKON

2. Trykk på TILBAKESTILL NVRAM-ikonet (Figur 250) i skjermbildet Avansert GPS -konfigurasjon.

3. Trykk på JA-ikonet (Figur 250) i dialogboksen for advarsel om GPS-mottak.

   Note: Advarselen Mottaker frakoblet (Figur 251) vises en kort stund.



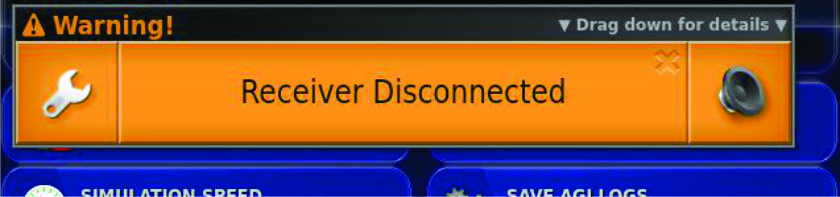

   Figur 251

4. Vent i 2 minutter på oppstarten av satellittmottakeren og modemet.

5. Trykk på AVSLUTT OPPSETT-ikonet



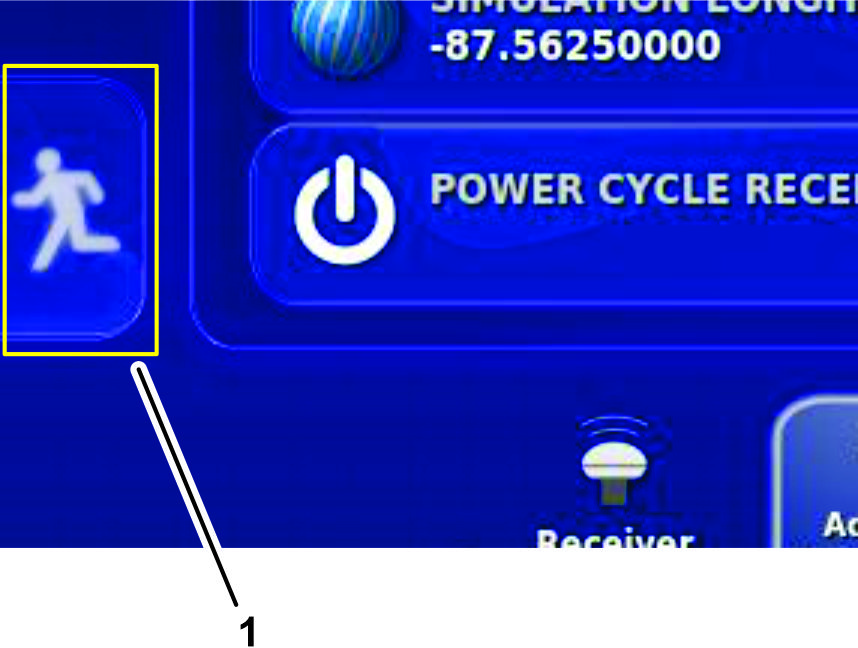

   Figur 252

   1. AVSLUTT OPPSETT-ikon

6. Vri tenningsbryteren til AV-stillingen.
