Heckfangsystem (107 cm)

Aufsitzrasenmäher mit Nullwendekreis

Model No. 79410-Serial No. 400000000 and Up

Einführung

Lesen Sie diese Informationen sorgfältig durch, um sich mit dem ordnungsgemäßen Einsatz und der Wartung des Geräts vertraut zu machen und Verletzungen und eine Beschädigung des Geräts zu vermeiden. Sie tragen die Verantwortung für einen ordnungs­gemäßen und sicheren Einsatz des Produkts.

Besuchen Sie Toro.com, hinsichtlich Produktsicherheit und Schulungsunterlagen, Zubehörinformationen, Standort eines Händlers oder Registrierung des Produkts.

Wenden Sie sich an den Toro-Vertragshändler oder Kundendienst, wenn Sie eine Serviceleistung, Original­ersatzteile von Toro oder weitere Informationen benötigen. Haben Sie dafür die Modell- und Seriennummern der Maschine griffbereit. Bild 1 zeigt die Position der Modell- und Seriennummern am Produkt. Tragen Sie hier bitte die Modell- und Seriennummern des Geräts ein.

g005673

Bild 1

  1. Typenschild mit Modell- und Seriennummer

In dieser Anleitung werden potenzielle Gefahren angeführt, und Sicherheitshinweise werden vom Sicherheitswarnsymbol (Bild 2) gekennzeichnet. Dieses Warnsymbol weist auf eine Gefahr hin, die zu schweren oder tödlichen Verletzungen führen kann, wenn Sie die empfohlenen Sicherheitsvorkehrungen nicht einhalten.

g000502

Bild 2

Sicherheitswarnsymbol

In dieser Anleitung werden zwei Begriffe zur Hervorhebung von Informationen verwendet. Wichtig weist auf spezielle technische Informationen hin, und Hinweis hebt allgemeine Informationen hervor, die Ihre besondere Beachtung verdienen.

Warnung:

KALIFORNIEN

Warnung zu Proposition 65

Bei Verwendung dieses Produkts sind Sie ggf. Chemikalien ausgesetzt, die laut den Behörden des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte des Reproduktionssystems verursachen.

Sicherheit

  • Machen Sie sich mit dem sicheren Betrieb der Maschine sowie den Bedienelementen und Sicherheitsschildern vertraut.

  • Gehen Sie mit Heckfangsystemen oder anderen Zusatzgeräten besonders vorsichtig vor. Anbaugeräte können die Stabilität und Betriebsmerkmale der Zugmaschine verändern.

  • Befolgen Sie zur Verbesserung der Stabilität die Herstelleranweisungen bezüglich des Radballasts und der Gegengewichte.

  • Verwenden Sie an steilen Hängen kein Heckfangsystem. Ein schweres Heckfangsystem kann zum Kontrollverlust und zum Umkippen der Maschine führen.

  • Fahren Sie an Hanglagen langsamer und mit erhöhter Vorsicht. Stellen Sie sicher, dass Sie Hänge in der empfohlenen Richtung befahren. Der Zustand der Rasenflächen kann sich auf die Stabilität der Maschine auswirken. Seien Sie besonders vorsichtig, wenn Sie in der Nähe von Gräben arbeiten.

  • Führen Sie alle Bewegungen an Hängen langsam und schrittweise durch. Wechseln Sie nie plötzlich die Geschwindigkeit, Richtung oder Wenden Sie.

  • Das Heckfangsystem kann die Sicht nach hinten einschränken. Passen Sie besonders auf, wenn Sie rückwärts fahren.

  • Gehen Sie beim Ver- und Abladen der Maschine auf/von einem Anhänger oder Pritschenwagen vorsichtig vor.

  • Setzen Sie die Maschine nie mit angehobenem, abgenommenem oder verändertem Auswurfablenkblech ein, es sei denn, Sie verwenden ein Heckfangsystem.

  • Halten Sie Ihre Hände und Füße von beweglichen Teilen fern. Bei laufendem Motor sollten keine Einstellungsarbeiten vorgenommen werden.

  • Parken Sie die Maschine auf einer ebenen Fläche, kuppeln Sie die Antriebe aus, aktivieren Sie die Feststellbremse und blockieren Sie die Räder, stellen Sie den Motor ab und ziehen Sie den Schlüssel ab, bevor Sie die Bedienerposition aus irgendeinem Grund verlassen. Dies gilt auch für das Leeren des Grasfangsystems oder Entfernen von Verstopfungen des Auswurfkanals.

  • Wenn Sie das Heckfangsystem abnehmen, müssen Sie auf jeden Fall ein Auswurfablenkblech oder einen Schutz anbringen, den Sie ggf. für die Montage des Heckfangsystems abgenommen haben. Setzen Sie das Mähwerk nicht ohne montiertes Heckfangsystem oder installiertes Ablenkblech ein.

  • Lassen Sie Schnittgut nicht für längere Zeit im Heckfangsystem.

  • Die Bauteile des Heckfangsystems verschleißen, werden beschädigt und verschlechtern sich im Laufe der Zeit, wodurch Sie beweglichen Teilen ausgesetzt sein können und das Ausschleudern von Gegenständen ermöglicht. Prüfen Sie die Teile regelmäßig und tauschen Sie falls nötig mit vom Hersteller empfohlenen Ersatzteilen aus.

Sicherheit beim Schleppen

  • Befestigen Sie abgeschleppte Geräte nur an der Anhängerkupplung.

  • Halten Sie die Empfehlungen des Anbaugeräteherstellers hinsichtlich Gewichtslimits für geschleppte Geräte und Schleppen an Hanglagen ein.

  • Halten Sie Kinder und andere Personen immer von angehängten Geräten fern.

  • Auf Hängen kann das Gewicht des angehängten Geräts zu einem Verlust der Haftung und Kontrolle führen. Verringern Sie das geschleppte Gewicht und die Geschwindigkeit.

  • Der Bremsweg verlängert sich mit dem Gewicht der geschleppten Last. Fahren Sie langsam und berücksichtigen Sie den längeren Bremsweg.

  • Wenden Sie großzügig, damit das Anbaugerät nicht die Maschine berührt.

  • Schleppen Sie keine Last, die schwerer als die Zugmaschine ist.

Sicherheits- und Bedienungsschilder

Graphic

Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus oder ersetzen sie.
decal109-6809

109-6809

  1. Quetschgefahr der Hände: Nehmen Sie nicht das ganze Heckfangsystem von der Maschine ab. Öffnen Sie die Abdeckung des Heckfangsystems und nehmen Sie die Fangkörbe vom Heckfangsystem ab. Nehmen Sie die Abdeckung des Heckfangsystems nicht in geschlossenem Zustand ab. Öffnen Sie die Abdeckung und nehmen Sie diese dann ab.
decal110-6691

110-6691

  1. Gefahr durch herausgeschleuderte Objekte: Unbeteiligte müssen einen Abstand zur Maschine halten.
  2. Gefahr durch vom Rasenmäher herausgeschleuderte Gegenstände: Setzen Sie die Maschine nicht ohne Ablenkblech oder Heckfangsystem ein.
  3. Gefahr von Schnittverletzungen und/oder der Amputation von Händen oder Füßen: Berühren Sie keine beweglichen Teilen.
decal133-8061

133-8061

Einrichtung

Vorbereiten der Maschine

  1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

  2. Aktivieren Sie die Feststellbremse.

  3. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

Einbauen des Ballasts

Für diesen Arbeitsschritt erforderliche Teile:

Schraube (⅜" x 1")4
Sicherungsmutter (⅜")6
Linke Ballasthalterung1
Rechte Ballasthalterung1
Unterlegscheibe2
Schraube (5/4" x 8-3/4")2
Kofferballast6

Achtung

Das Heckfangsystem kann die Gewichtsverteilung der Maschine ändern. Das Verwenden der Maschine ohne Frontballast kann zu Instabilität und einem Verlust der Maschinenkontrolle führen.

Stellen Sie sicher, dass der Frontballast richtig installiert ist, bevor Sie die Maschine mit dem Heckfangsystem verwenden.

  1. Montieren Sie die Ballasthalterungen an der Unterseite des Rahmens mit zwei Schrauben (3/8" x 1") und zwei Kontermuttern (3/8"), wie in Bild 3 dargestellt.

  2. Befestigen Sie die beiden Kofferballaste an den Ballasthalterungen mit zwei Schrauben (5/8" x 2-3/4") und zwei Sicherungsmuttern (3/8"), wie in Bild 4 dargestellt.

  3. Wenn aller Ballast und die Halterungen befestigt sind, prüfen Sie, ob alle Befestigungen angezogen sind. Ziehen Sie ggf. an.

    Important: Wenn Sie das Heckfangsystem abnehmen, müssen Sie auch den vorderen Ballast abnehmen, um die Stabilität der Maschine zu erhalten.

    g299192

    Bild 3

    Laufradgabel und Rad sind aus Übersichtsgründen nicht abgebildet.

    1. Rechtes Laufrad vorne
    2. Loch vorne (rechte Seite abgebildet)
    3. Sicherungsmutter (⅜")
    4. Rechte Befestigungshalterung
    5. Schraube (⅜" x 1")
    g299244

    Bild 4

    1. Unterlegscheibe
    2. Sicherungsmutter (⅜")
    3. Kofferballast
    4. Schrauben (5/8" x 4-3/2")

Befestigung der Anbaugeräthalterung

Für diesen Arbeitsschritt erforderliche Teile:

Stabilisatorbügel 1
Schlossschraube (5/16" x ¾")2
Sicherungsmutter (5/16")4
Blechschraube (5/16" x ¾")2
Schraube (5/16" x 1")2
Drehrahmen 1
Splint 2
Stange 2
Scheibe 2

Montage des Stabilisatorbügels und des Drehrahmens

  1. Befestigen Sie den Stabilisatorbügel mit zwei Schlossschrauben (5/16" x ¾") und zwei Sicherungsmuttern (5/16") an der Motorschutzvorrichtung (Bild 5).

    g300204

    Bild 5

    1. Schlossschraube (5/16" x ¾")
    2. Sicherungsmutter (5/16")

  2. Befestigen Sie den Drehrahmen an der Maschine, wie in Bild 6 abgebildet. Befestigen Sie den Drehrahmen mit zwei Schrauben (5/16" x 1") und zwei Sicherungsmuttern (5/16") am Maschinenrahmen.

    g300205

    Bild 6

    1. Sicherungsmutter (5/16")
    2. Schraube (5/16" x 1")

  3. Befestigen Sie den Drehrahmen mit zwei Blechschrauben (5/16" x ¾") an der Unterseite des Maschinenrahmens, wie in Bild 7 abgebildet.

    g300206

    Bild 7

    1. Blechschraube (5/16" x ¾")

  4. Setzen Sie das gebogene, flache Ende einer Stange in den verkeilten Schlitz an der linken Seite des Maschinenrahmens ein und bewegen die Stange nach hinten, damit sie im Rahmen sitzt (Bild 8).

    Note: Wiederholen Sie diese Schritte für die rechte Seite der Maschine.

    g300207

    Bild 8

  5. Setzen Sie die gebogenen Enden der Stangen in die Anbaugerätbefestigung ein, wie in Bild 8 abgebildet, und befestigen Sie das Ende jeder Stange mit einer Scheibe und einem Splint.

Befestigen der Verriegelungsstange

Für diesen Arbeitsschritt erforderliche Teile:

Verriegelungsstange1
Splint1

Befestigen Sie die Verriegelungsstange mit einem Splint (Bild 9).

g033027

Bild 9

  1. Splint
  2. Verriegelungsstange

Montieren der Abdeckung des Heckfangsystems

Für diesen Arbeitsschritt erforderliche Teile:

Abdeckung des Heckfangsystems1
Gitter des Heckfangsystems1

  1. Drehen Sie die Abdeckung des Heckfangsystems um.

  2. Setzen Sie das Gitter so ein, wie in Bild 10 abgebildet, dass es sich nach unten zu den Grasfangkörben neigt.

    Note: Stellen Sie sicher, dass die Gitter einrasten und die Nasen an der Abdeckung des Heckfangsystems greifen.

    g005666

    Bild 10

    1. Abdeckung des Heckfangsystems
    2. Gitter
    3. Gitternase
    4. Schlitz in der Abdeckung des Heckfangsystems

Einbauen der Abdeckung des Heckfangsystems

Für diesen Arbeitsschritt erforderliche Teile:

Grasfangkorb2
Oberes Rohr des Heckfangsystems1
Schwenkhalterung2
Schraube (5/16" x 1")4
Mutter (5/16")4

  1. Bauen Sie die Abdeckung des Heckfangsystems am Rahmen des Heckfangsystems ein.

  2. Montieren Sie die Schwenkhalterungen am Drehrahmen (Bild 8).

  3. Befestigen Sie die Oberseite des Heckfangsystems an den Schwenkbügeln mit vier Schrauben (5/16" x 1") und vier Muttern (5/16").

    Note: Der Einbau der Abdeckung des Heckfangsystems ist einfacher, wenn dies zwei Personen tun.

    g300208

    Bild 11

    1. Drehzapfen des Heckfangsystems
    2. Schraube (5/16" x 1")
    3. Muttern (5/16")

  4. Heben Sie die Abdeckung des Heckfangsystems an und setzen Sie die Grasfangkörbe ein. Schieben Sie die Korbhaken auf die Befestigungshalterungen (Bild 12).

    g300378

    Bild 12

  5. Senken Sie die Abdeckung des Heckfangsystems auf die Körbe ab (Bild 13).

    g033030

    Bild 13

  6. Setzen Sie zur Montage des oberen Heckfangsystemrohrs das gekrümmte Ende in die Öffnung an der Oberseite des Heckfangsystems ein.

    Note: Stellen Sie sicher, dass das breite Ende mit der Befestigungsstrebe nach unten und vorne zeigt, damit es am Finishingkit befestigt werden kann.

Einbauen des Auswurfkanals

Für diesen Arbeitsschritt erforderliche Teile:

Auswurfkanal1

  1. Nehmen Sie die Abdeckung des Auswurfs, sofern vorhanden, vom Mähwerk ab, siehe Bedienungsanleitung der Maschine.

  2. Winkeln Sie die Metallnase vorne am Auswurfkanal in den Schlitz in der Halterung ab, die am Mähwerk vor dem Ausschnitt angeschweißt ist (Bild 14).

    g015203

    Bild 14

  3. Drehen Sie den Auswurfkanal nach hinten zum Mähwerk, sodass der Auswurfkanal mit dem Mähwerkgehäuse bündig ist (Bild 14).

    Note: Stellen Sie sicher, dass der Befestigungshaken am Auswurfkanal nicht im Weg ist, sodass die Öffnung des Auswurfkanals bündig am Mähwerk befestigt ist.

  4. Haken Sie oben am Auswurfkanal den hakenförmigen Riegel um die Gelenkstange des Ablenkblechs (Bild 15 und Bild 16).

    g015204

    Bild 15

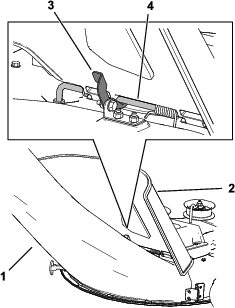

    g308913

    Bild 16

    1. Auswurfkanal
    2. Ablenkblech
    3. Riegel
    4. Gelenkstange

  5. Haken Sie den flexiblen Verschluss am Auswurfkanal an der Befestigungsklemme ein, die an des Mähwerk angeschweißt ist (Bild 17).

    g299268

    Bild 17

    1. Auswurfkanal
    2. Befestigungsklemme
    3. Flexibler Riegel

Verbinden mit dem Auswurfrohr

Für diesen Arbeitsschritt erforderliche Teile:

Auswurfrohr1

  1. Schieben Sie das gekrümmte Ende des Auswurfrohrs in die Öffnung in der Abdeckung des Heckfangsystems (Bild 18).

    g010641

    Bild 18

    1. Auswurfrohr
    2. Öffnung in der Abdeckung des Heckfangsystems
    3. Auswurfrohr (breites Ende)
    4. Stift
    5. Gummihalterung

  2. Schieben Sie das breite Ende des Auswurfrohrs über das Ende des Auswurfkanals. Schieben Sie die Gummihalterung auf den Auswurfkanal, bis sie über dem Stift am Auswurfrohr einrastet, und der Auswurfkanal befestigt ist (Bild 18).

  3. Schließen Sie nach der Montage des Heckfangsystems das Zündkabel an die Zündkerzen an.

Betrieb

Note: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.

Warnung:

Halten Sie folgende Maßnahmen ein, um Personenverletzungen zu vermeiden.

  • Machen Sie sich mit allen Betriebs- und Sicherheitsanweisungen in der Bedienungsanleitung des Mähers vertraut, bevor Sie dieses Zusatzgerät verwenden.

  • Nehmen Sie das Auswurfrohr, die Körbe, die Abdeckung des Heckfangsystems oder den Auswurfkanal nie bei laufendem Motor ab.

  • Schalten Sie den Motor immer ab, und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, bevor Sie Verstopfungen vom Heckfangsystem entfernen.

  • Führen Sie nie bei laufendem Motor Wartungsarbeiten oder Reparaturen durch.

Warnung:

Wenn das Ablenkblech, die Heckfangsystemrohre oder das komplette Heckfangsystem nicht montiert sind, sind die Bedienungsperson und umstehende Personen der Gefahr eines Kontakts mit dem Schnittmesser und ausgeschleuderten Gegenständen ausgesetzt. Kontakt mit einem sich drehenden Schnittmesser oder ausgeschleuderten Gegenständen führt zu ggf. tödlichen Verletzungen.

  • Montieren Sie immer das Ablenkblech, wenn Sie das Heckfangsystem abnehmen und den Seitenauswurf verwenden.

  • Wechseln Sie das Ablenkblech sofort aus, wenn es beschädigt ist. Das Ablenkblech lenkt das Material zur Rasenfläche.

  • Stecken Sie nie Hände oder Füße unter den Rasenmäher.

  • Versuchen Sie nie, den Auswurfbereich zu räumen oder die Schnittmesser zu reinigen, ohne den Zapfwellenantrieb auszukuppeln und den Zündschlüssel auf Aus zu drehen. Ziehen Sie außerdem den Schlüssel und den Stecker von den Zündkerzen ab.

  • Stellen Sie den Motor ab, bevor Sie Verstopfungen aus dem Auswurfkanal entfernen.

Entleeren der Grasfangkörbe

Warnung:

Rückstände, wie Laub, Gras oder Grünabfälle können Feuer fangen. Ein Brand im Motorraum kann schwere Verletzungen und Sachschäden verursachen.

  • Halten Sie den Motor und Auspuff von Rückständen frei.

  • Passen Sie beim Öffnen der Baggerabdeckung auf, dass keine Rückstände in den Motor- und Auspuffbereich fallen.

  • Lassen Sie die Maschine abkühlen, bevor Sie sie einlagern.

Passen Sie beim Anheben oder Handhaben eines vollen Grasfangkorbs auf. So entleeren Sie die Grasfangkörbe:

  1. Stellen Sie die Maschine auf einer ebenen Fläche ab und kuppeln Sie den Zapfwellenantriebsschalter aus.

  2. Schieben Sie die Fahrantriebshebel nach außen in die arretierte Neutral-Stellung, stellen Sie den Motor ab, ziehen Sie den Schüssel ab, aktivieren Sie die Feststellbremse und verlassen Sie erst die Bedienungsposition, wenn alle beweglichen Teile zum Stillstand gekommen sind.

  3. Heben Sie die Abdeckung des Heckfangsystems an (Bild 19).

    g005758

    Bild 19

  4. Drücken Sie das Schnittgut in die Körbe zurück. Heben Sie mit beiden Händen den Korb an und haken Sie ihn aus der Halterung aus. Leeren Sie den Grasfangkorb. Wiederholen Sie diese Schritte für den anderen Grasfangkorb.

    g300218

    Bild 20

    g300217

    Bild 21

  5. Setzen Sie die Grasfangkörbe ein. Schieben Sie die Korbhaken auf die Befestigungshalterungen.

  6. Senken Sie die Abdeckung des Heckfangsystems auf die Körbe ab.

Entfernen von Verstopfungen vom Heckfangsystem

Warnung:

Wenn das Heckfangsystem eingesetzt wird, dreht sich das Gebläse und kann die Hände oder Finger verletzen oder amputieren.

  • Stellen Sie vor der Durchführung von Einstell-, Reinigungs-, Instandsetzungs- und Prüfarbeiten am Gebläse sowie vor dem Entfernen einer Verstopfung im Auswurfkanal den Motor ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind. Ziehen Sie den Zündschlüssel ab.

  • Entfernen Sie Verstopfungen im Gebläse und im Rohr mit einem Stab und niemals mit der Hand.

  • Halten Sie Gesicht, Hände, Füße und andere Körperteile oder Kleidungsstücke von verborgenen, sich bewegenden oder sich drehenden Teilen fern.

  1. Stellen Sie die Maschine auf einer ebenen Fläche ab und kuppeln Sie den Zapfwellenantriebsschalter aus.

  2. Schieben Sie die Fahrantriebshebel nach außen in die arretierte Neutral-Stellung, stellen den Motor ab, ziehen Sie den Schüssel ab, aktivieren die Feststellbremse und verlassen Sie erst den Sitz, wenn alle beweglichen Teile zum Stillstand gekommen sind.

  3. Prüfen Sie den Füllstand der Körbe und leeren Sie sie, wenn die Grasfangkörbe voll sind.

  4. Nehmen Sie das Auswurfrohr und den Auswurfkanal von der Abdeckung des Heckfangsystems und dem Mähwerk ab. Entfernen Sie mit einem Stock oder einem ähnlichen Objekt die Verstopfungen vom Mähwerk, dem Auswurfrohr, dem Auswurfkanal und der Abdeckung des Heckfangsystems.

  5. Bauen Sie nach dem Entfernen der Verstopfungen das Heckfangsystem wieder zusammen und setzen Sie die Arbeit fort.

Abnehmen des Heckfangsystems

Achtung

Wenn Sie den Ballast des vorderen Fangsystems nicht abnehmen und die Maschine ohne Fangsystem einsetzen, kann eine Instabilität auftreten, die zu einem Kontrollverlust führt.

  • Nehmen Sie immer den vorderen Ballast ab, wenn Sie das Fangsystem entfernen.

  • Setzen Sie die Maschine nie ohne Fangsystem mit montiertem vorderen Ballast ein.

Das Heckfangsystem kann abgenommen werden, indem Sie die Schritte in den Setupabschnitten für alle montierten Kits in umgekehrter Reihenfolge ausführen. Wenn Ballast montiert ist, müssen Sie den Frontballast am Heckfangsystem immer entfernen, wenn Sie Heckfangsysteme entfernen.

Note: Das Versatzablenkblech muss nur beim Einbauen des Mulchingkits entfernt werden.

Verwenden der Zugstange

Die Stützhalterung des Heckfangsystems hat eine Zugstange, die für das Abschleppen verwendet werden kann.

  • Lesen und verstehen Sie alle Bedienungsanleitungen für die Maschine.

  • Verlangsamen Sie die Geschwindigkeit beim Wenden und halten Sie einen Sicherheitsabstand.

  • Wenden Sie großzügig, damit geschleppte Geräte nicht das Zugfahrzeug berühren.

  • Wenn die Zugstange überlastet ist, kann das hydrostatische Getriebe ausfallen.

    g300210

    Bild 22

    1. Stützhalterung des Heckfangsystems mit Zugstange

Betriebshinweise

Tipps für die Verwendung des Heckfangsystems

Denken Sie immer an die Größe

Vergessen Sie nicht, dass die Zugmaschine mit diesem montierten Anbaugerät länger und breiter ist. Wenn Sie in geschlossenen Flächen zu scharf wenden, wird das Anbaugerät ggf. beschädigt.

Mähen

Mähen Sie immer mit der linken Seite der Zugmaschine. Mähen Sie nicht mit der rechten Seite des Mähwerks, da Sie den Auswurfkanal und das Auswurfrohr des Heckfangsystems beschädigen könnten.

Schnitthöhe

Stellen Sie die Schnitthöhe nicht zu niedrig ein, da ggf. keine Luft unter das Mähwerk in das Heckfangsystem gelangt, wenn das Mähwerk von langem Gras umgeben ist. Wenn nicht genug Luft unter das Mähwerk gelangt, verstopft das Heckfangsystem.

Schnitthäufigkeit

Schneiden Sie das Gras oft, besonders wenn es schnell wächst. Sie müssen das Gras zweimal schneiden, wenn es sehr hoch ist.

Schnittmethoden

Sie erhalten die beste Darstellung des Rasens, wenn das Mähwerk etwas in den letzten Schnittbereich überlappt. Dies reduziert die Motorbelastung und die Wahrscheinlichkeit, dass der Auswurfkanal und das Auswurfrohr verstopfen.

Heckfangsystemgeschwindigkeit

Sie werden den Gasbedienungshebel des Mähers meistens beim Einsatz des Heckfangsystems in der SCHNELL-Stellung stellen und mit normaler Geschwindigkeit fahren. Wenn das Gras jedoch sehr trocken und staubig ist, sollten Sie weniger Gas geben und die Geschwindigkeit des Traktors erhöhen. Das Heckfangsystem kann ggf. verstopfen, wenn Sie zu schnell fahren, und die Motorgeschwindigkeit zu niedrig wird. Auf Hügeln müssen Sie die Fahrgeschwindigkeit des Mähers ggf. verringern. Dies erhält die Motorgeschwindigkeit und Heckfangsystemleistung. Sie sollten immer (falls möglich) bergabwärts mähen.

Achtung

Wenn sich das Heckfangsystem füllt, wird das hintere Ende der Zugmaschine schwerer. Wenn Sie auf Hängen plötzlich stoppen und starten, könnten Sie ggf. die Lenkkontrolle verlieren, oder die Maschine kann umkippen.

  • Starten oder stoppen Sie beim Hangauf-/Hangabfahren nie plötzlich. Vermeiden Sie ein Fahren bergaufwärts.

  • Wenn Sie die Maschine beim Hinauffahren eines Hangs anhalten, kuppeln Sie den ZWA-Schalter aus. Fahren Sie dann mit geringer Geschwindigkeit hangabwärts.

  • Vermeiden Sie abruptes Wenden oder ein schnelles Ändern der Geschwindigkeit.

  • Setzen Sie die Maschine nie ohne Fangsystem mit montiertem vorderen Ballast ein.

Heckfangsystem und hohes Gras

Sehr langes Gras ist schwer und wird ggf. nicht komplett in die Grasfangkörbe transportiert. Dies führt zum Verstopfen des Auswurfkanals und -rohrs. Vermeiden Sie das Verstopfen des Heckfangsystems, indem Sie das Gras mit einer hohen Schnitthöhe schneiden, und dann das Mähwerk auf die normale Schnitthöhe absenken und das Kollektieren wiederholen.

Heckfangsystem und nasses Gras

Versuchen Sie immer, das Gras zu schneiden, wenn es trocken ist, da der Rasen dann besser aussieht. Wenn Sie nasses Gras schneiden müssen, sollten Sie den normalen Seitenauswurf des Mähwerks verwenden. Bauen Sie nach ein paar Stunden, wenn das Schnittgut abgetrocknet ist, das komplette Heckfangsystem ein und saugen Sie das Schnittgut auf.

Verstopfungszeichen

Wenn Sie das Heckfangsystem einsetzen, wird ein geringer Teil des Schnittguts normalerweise vorne aus dem Mähwerk geblasen. Wenn zu viel Schnittgut ausgeblasen wird, ist dies ein Zeichen dafür, dass die Grasfangkörbe voll sind oder das System verstopft ist.

Wartung

Note: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.

Empfohlener Wartungsplan

WartungsintervallWartungsmaßnahmen
Nach 10 Betriebsstunden
  • Prüfen Sie das Heckfangsystem.
    		•
    Bei jeder Verwendung oder täglich
  • Reinigen Sie das Heckfangsystem
    		•
    Vor der Einlagerung
  • Prüfen Sie das Heckfangsystem.
  • Reinigen Sie das Heckfangsystem
    		•

    Warnung:

    Wenn Sie den Zündschlüssel im Zündschloss stecken lassen, könnte eine andere Person den Motor versehentlich anlassen und Sie und Unbeteiligte schwer verletzen.

    Ziehen Sie vor dem Beginn von Wartungsarbeiten den Zündschlüssel und den Kerzenstecker ab. Schieben Sie außerdem den Kerzenstecker zur Seite, damit er nicht versehentlich die Zündkerze berührt.

    Warnung:

    Motoren werden beim Betrieb heiß. Direkter Kontakt zu heißen Oberflächen kann zu schweren Verbrennungen führen.

    Fassen Sie Motoren, besonders Auspuffe, erst nach dem Abkühlen an.

    Warnung:

    Rückstände, wie Laub, Gras oder Grünabfälle können Feuer fangen. Ein Brand im Motorraum kann schwere Verletzungen und Sachschäden verursachen.

    • Halten Sie den Motor und Auspuff von Rückständen frei.

    • Passen Sie beim Öffnen der Baggerabdeckung auf, dass keine Rückstände in den Motor- und Auspuffbereich fallen.

    • Lassen Sie die Maschine abkühlen, bevor Sie sie einlagern.

    Prüfen des Heckfangsystems

    WartungsintervallWartungsmaßnahmen
    Nach 10 Betriebsstunden
  • Prüfen Sie das Heckfangsystem.
    		•
    Vor der Einlagerung
  • Prüfen Sie das Heckfangsystem.
    		•

    Prüfen Sie das Heckfangsystem nach den ersten 10 Betriebsstunden und dann jeweils monatlich.

    1. Prüfen Sie den Auswurfkanal, das Auswurfrohr und die Abdeckung des Heckfangsystems. Tauschen Sie diese Teile aus, wenn sie Risse aufweisen oder kaputt sind.

    2. Ziehen Sie alle Schrauben und Muttern an.

    3. Prüfen Sie alle Befestigungen und Zungen und wechseln Sie fehlende oder beschädigte aus.

    4. Prüfen Sie die Grasfangkörbe auf Verschleiß.

      Warnung:

      Sie oder Unbeteiligte können durch herausgeschleuderte oder ausgeworfene Gegenstände, die durch zerrissene, abgenutzte oder verschlissene Grasfangkörbe austreten, schwer verletzt werden.

      • Prüfen Sie die Grasfangkörbe auf Löcher, Risse, Abnutzung oder Verschleiß.

      • Waschen Sie die Grasfangkörbe nicht.

      • Wenn der Grasfangkorb verschleißt ist, bauen Sie neue Grasfangkörbe ein, die Sie vom Hersteller dieses Heckfangsystems erhalten.

    Prüfen der Schnittmesser

    Prüfen Sie die Schnittmesser regelmäßig, besonders wenn ein Messer einen Fremdkörper berührt.

    Bauen Sie neue Messer ein, wenn die Messer sehr abgenutzt oder beschädigt sind. Komplette Anweisungen zur Schnittmesserwartung finden Sie in der Bedienungsanleitung des Traktors oder des Mähwerks.

    Pflege der Grasfangkörbe

    Waschen Sie die Grasfangkörbe nicht.

    Lagern Sie die Grasfangkörbe an einem Ort, an dem sie nach jedem Einsatz ganz austrocknen können. Dies verhindert einen schnellen Verschleiß des Korbmaterials.

    Reinigen des Heckfangsystems

    WartungsintervallWartungsmaßnahmen
    Bei jeder Verwendung oder täglich
  • Reinigen Sie das Heckfangsystem
    		•
    Vor der Einlagerung
  • Reinigen Sie das Heckfangsystem
    		•

    1. Nehmen Sie nach jedem Einsatz die Abdeckung des Heckfangsystems, den Auswurfkanal und das Auswurfrohr ab und spritzen Sie die Innenseite und Außenseite der Abdeckung des Heckfangsystems, das Auswurfsrohr, den Auswurfkanal und die Unterseite des Mähwerks mit einem Gartenschlauch ab. Festsitzenden Schmutz können Sie mit einem milden Reinigungsmittel entfernen.

    2. Sie sollten auf jeden Fall alle Teile von festgeklebtem Gras befreien.

    3. Spülen Sie die Grasfangkörbe mit Wasser und entfernen Sie Rückstände mit dem Gartenschlauch.

    4. Lassen Sie alle Teile nach dem Reinigen komplett trocknen.

    Einlagerung

    Lagern des Heckfangsystems

    1. Reinigen Sie das Heckfangsystem, siehe Reinigen des Heckfangsystems.

    2. Prüfen Sie das Heckfangsystem auf Beschädigungen, siehe Prüfen des Heckfangsystems.

    3. Stellen Sie sicher, dass die Fangkörbe geleert und ganz trocken sind.

    4. Lagern Sie das Heckfangsystem an einem sauberen, trockenen Ort, der keiner direkten Sonneneinstrahlung ausgesetzt ist. Dies schützt die Plastikteile und verlängert die Nutzungsdauer des Heckfangsystems. Decken Sie das Heckfangsystem mit einer wetterfesten Abdeckung ab, wenn Sie es draußen lagern müssen.
