107 cm:n kerääjä

Paikallaan kääntyvät ajoleikkurit

Model No. 79410-Serial No. 400000000 and Up

Johdanto

Lue nämä tiedot huolellisesti, jotta oppisit käyttämään ja huoltamaan laitetta asianmukaisesti sekä välttämään tapaturmia ja tuotevaurioita. Olet itse vastuussa tuotteen asianmukaisesta ja turvallisesta käytöstä.

Käy osoitteessa www.Toro.com, jos tarvitset tuoteturvallisuuteen ja käyttökoulutukseen liittyviä materiaaleja, tietoja lisävarusteista tai lähimmästä jälleenmyyjästä tai haluat rekisteröidä tuotteesi.

Aina kun tarvitset huoltoa, alkuperäisiä Toro-varaosia tai lisätietoja, ota yhteys valtuutettuun huoltoliikkeeseen tai Toron asiakaspalveluun. Ota tällöin tuotteen malli- ja sarjanumerot valmiiksi esiin. Kuva 1 näyttää laitteen malli ja sarjanumeron sijainnin. Kirjoita numerot annettuun tilaan.

g005673

Kuva 1

  1. Malli- ja sarjanumeron sijainti

Tässä käyttöoppaassa esiintyvä varoitusmerkintä (Kuva 2) ilmaisee vaaratilannetta, josta saattaa olla seurauksena vakava tapaturma tai jopa kuolema, jos suositellut varotoimenpiteet laiminlyödään.

g000502

Kuva 2

Varoitusmerkintä

Tässä käyttöoppaassa käytetään kahta termiä tietojen korostamiseksi. Tärkeää kiinnittää huomiota mekaanisiin erikoistietoihin ja Huomautus korostaa erityishuomion ansaitsevia yleistietoja.

Vaara

KALIFORNIA

Lakiesityksen 65 mukainen varoitus

Tämän tuotteen käyttäminen voi altistaa kemikaaleille, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai muuta lisääntymiseen liittyvää haittaa.

Turvaohjeet

  • Tutustu laitteen turvallisen käytön ohjeisiin, ohjauslaitteisiin ja turvamerkintöihin.

  • Ole erityisen varovainen käyttäessäsi ruohonkerääjiä tai muita lisälaitteita. Ne voivat vaikuttaa koneen käyttöominaisuuksiin ja vakauteen.

  • Konetta voidaan vakauttaa lisäämällä tai irrottamalla pyöräpainoja tai vastapainoja valmistajan suositusten mukaisesti.

  • Älä käytä ruohonkerääjää jyrkillä rinteillä. Painava ruohonkerääjä saattaa aiheuttaa hallinnan menettämisen tai koneen kaatumisen.

  • Hidasta ja ole erityisen varovainen rinteillä. Aja rinteillä suositeltuun suuntaan. Nurmiolosuhteet voivat heikentää koneen vakautta. Ole erittäin varovainen käyttäessäsi konetta pudotusten lähellä.

  • Liiku rinteillä hitaasti ja vähän kerrallaan. Älä muuta nopeutta, suuntaa tai käännön jyrkkyyttä äkillisesti.

  • Ruohonkerääjä voi estää näkymän taakse. Ole erityisen varovainen peruuttaessasi.

  • Ole varovainen lastatessasi konetta perävaunuun tai kuorma-autoon.

  • Älä käytä konetta, jos heittokanavan suuntain on ylhäällä tai irrotettu tai jos sitä on muunnettu, ellei ruohonkerääjä ole käytössä.

  • Pidä kädet ja jalat poissa liikkuvista osista. Älä tee säätöjä moottorin ollessa käynnissä.

  • Pysäköi kone tasaiselle maalle, vapauta käytöt, kytke seisontajarru, sammuta moottori ja irrota virta-avain ennen kuin poistut käyttäjän paikalta, myös ruohonkeräimen tyhjennystä tai suppilon tukoksen poistamista varten.

  • Jos irrotat ruohonkerääjän, muista asentaa heittokanavan suuntain tai suojus, jos se irrotettiin ruohonkerääjän asentamista varten. Älä käytä leikkuria ilman, että koko ruohonkerääjä tai suuntain on paikoillaan.

  • Älä jätä ruohonkerääjään ruohoa pitkäksi aikaa.

  • Ruohonkerääjän osat ovat kuluvia, vaurioituvia ja heikentyviä osia, mistä syystä esineet voivat sinkoilla tai käyttäjä voi altistua liikkuville osille. Tarkista osat säännöllisesti ja vaihda tarvittaessa valmistajan suosittelemiin osiin.

Hinausturvallisuus

  • Älä kiinnitä hinattavaa laitetta muualle koneeseen kuin vetokoukkuun.

  • Noudata valmistajan suosituksia, jotka koskevat hinattavien laitteiden painoa ja rinteillä vetämistä.

  • Älä koskaan anna lasten tai muiden henkilöiden olla hinattavan laitteen sisällä tai päällä.

  • Rinteissä hinattavan laitteen paino voi johtaa pidon menetykseen ja ajoneuvon hallinnan menetykseen. Vähennä hinattavan laitteen painoa ja hidasta vauhtia.

  • Pysäytysmatka kasvaa hinatun kuorman painon kasvaessa. Aja hitaasti ja varaa pysähtymiseen lisää etäisyyttä.

  • Tee leveitä käännöksiä, jotta lisälaite ei koskettaisi konetta.

  • Älä hinaa kuormaa, joka painaa enemmän kuin hinaava kone.

Turva- ja ohjetarrat

Graphic

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.
decal109-6809

109-6809

  1. Käsien ruhjoutumisvaara: Älä irrota koko kerääjää koneesta. Avaa kerääjän yläosa ja irrota sitten keräimet kerääjästä. Älä irrota kerääjän yläosaa, kun se on suljettu. Avaa kerääjän yläosa ensin ja irrota se sitten.
decal110-6691

110-6691

  1. Esineiden sinkoutumisvaara: pidä sivulliset loitolla.
  2. Esineiden sinkoutumisvaara ruohonleikkurista: älä käytä konetta ilman suuntainta, poistolevyä tai ruohonkeräysjärjestelmää.
  3. Jalkojen ja käsien loukkaantumisvaara: pysy etäällä liikkuvista osista.
decal133-8061

133-8061

Käyttöönotto

Koneen valmistelu

  1. Pysäköi kone tasaiselle alustalle.

  2. Kytke seisontajarru.

  3. Sammuta moottori ja irrota virta-avain.

Painojen asennus

Vaiheeseen tarvittavat osat:

Pultti (3/8 × 1 tuumaa)4
Lukkomutteri (3/8 tuumaa)6
Vasen painon asennuskannatin1
Oikea painon asennuskannatin1
Aluslaatta2
Pultti (⅝ × 2-¾ tuumaa)2
Kahvallinen paino6

Varoitus

Kerääjä muuttaa koneen painojakaumaa. Jos konetta käytetään ilman etupainoja, siitä voi tulla epävakaa, ja seurauksena voi olla ohjattavuuden menetys.

Varmista ennen kerääjällä varustetun koneen käyttöä, että etupainot on asennettu siihen oikein.

  1. Asenna painon asennuskannattimet rungon alapuoleen kahdella pultilla (⅜ × 1 tuumaa) ja kahdella lukkomutterilla (⅜ tuumaa) kuvan mukaisesti (Kuva 3).

  2. Asenna kahvalliset painot painon asennuskannattimiin kahdella pultilla (⅝ × 2-¾ tuumaa), kahdella aluslaatalla ja kahdella lukkomutterilla (⅜ tuumaa) kuvan mukaisesti (Kuva 4).

  3. Kun kaikki painot ja kannattimet on asennettu, varmista, että kaikki kiinnikkeet ovat tiukalla. Kiristä tarvittaessa.

    Important: Muista aina irrottaa etupainot samalla kun irrotat koneesta kerääjän lisälaitteen, jotta koneessa säilyy oikea tasapaino.

    g299192

    Kuva 3

    Kääntöpyörän haarukkaa ja pyörää ei näytetä selkeyden vuoksi.

    1. Oikea etukääntöpyörä
    2. Etummainen reikä (kuvassa oikea puoli)
    3. Lukkomutteri (⅜ tuumaa)
    4. Oikea asennuskannatin
    5. Pultit (⅜ × 1 tuumaa)
    g299244

    Kuva 4

    1. Aluslaatta
    2. Lukkomutteri (⅜ tuumaa)
    3. Kahvalliset painot
    4. Pultit (⅝ × 2-¾ tuumaa)

Lisälaitteen kiinnitysrungon asennus

Vaiheeseen tarvittavat osat:

Vakautuskannatin 1
Lukkopultti (5/16 × ¾ tuumaa)2
Lukkomutteri (5/16 tuumaa)4
Itsekierteittävä ruuvi (5/16 × ¾ tuumaa)2
Pultti (5/16 × 1 tuumaa)2
Kääntörunko 1
Sokka 2
Tanko 2
Aluslaatta 2

Vakautuskannattimen ja kääntörungon asennus

  1. Asenna vakautuskannatin moottorinsuojukseen kahdella lukkopultilla (5/16 × ¾ tuumaa) ja kahdella lukkomutterilla (5/16 tuumaa) (Kuva 5).

    g300204

    Kuva 5

    1. Lukkopultti (5/16 × ¾ tuumaa)
    2. Lukkomutteri (5/16 tuumaa)

  2. Asenna kääntörunko koneen runkoon kuvan mukaisesti (Kuva 6). Kiinnitä kääntörunko koneen runkoon kahdella pultilla (5/16 × 1 tuumaa) ja kahdella lukkomutterilla (5/16 tuumaa).

    g300205

    Kuva 6

    1. Lukkomutteri (5/16 tuumaa)
    2. Pultti (5/16 × 1 tuumaa)

  3. Kiinnitä kääntörunko koneen runkoon alapuolelta kahdella itsekierteittävällä ruuvilla (5/16 × 3/4 tuumaa) kuvan mukaisesti (Kuva 7).

    g300206

    Kuva 7

    1. Itsekierteittävä ruuvi (5/16 × ¾ tuumaa)

  4. Asenna tukitangon taivutettu, levennetty pää koneen rungon vasemmalla puolella olevaan lovettuun reikään ja siirrä tankoa taaksepäin, jotta se asettuu runkoon (Kuva 8).

    Note: Toista tämä vaihe koneen oikealla puolella.

    g300207

    Kuva 8

  5. Aseta tankojen taivutetut päät lisälaitteen kiinnitysrunkoon kuvan mukaisesti (Kuva 8) ja kiinnitä kumpikin tangon pää aluslaatalla ja sokalla.

Lukitsintangon asennus

Vaiheeseen tarvittavat osat:

Lukitsintanko1
Sokka1

Kiinnitä lukitsintanko paikalleen sokalla (Kuva 9).

g033027

Kuva 9

  1. Sokka
  2. Lukitsintanko

Kerääjän yläosan asennus

Vaiheeseen tarvittavat osat:

Kerääjän yläosa1
Kerääjän säleikkö1

  1. Käännä kerääjän yläosa ympäri.

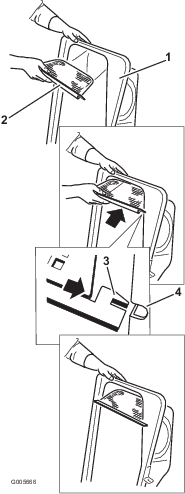

  2. Asenna säleikkö kuvan mukaisesti (Kuva 10) ja varmista, että se viettää alaspäin keräimiä kohti.

    Note: Varmista, että säleiköt napsahtavat paikoilleen ja että kielekkeet asettuvat kiinni kerääjän yläosaan.

    g005666

    Kuva 10

    1. Kerääjän yläosa
    2. Säleikkö
    3. Säleikön kieleke
    4. Kerääjän yläosan kolo

Kerääjän yläosan asennus

Vaiheeseen tarvittavat osat:

Ruohonkeräin2
Ylempi kerääjän putki1
Kääntökannatin2
Pultti (5/16 × 1 tuumaa)4
Mutteri (5/16 tuumaa)4

  1. Asenna kerääjän yläosa kerääjän runkoon.

  2. Asenna kääntökannattimet kääntörunkoon (Kuva 8).

  3. Kiinnitä kerääjän yläosa kääntökannattimiin neljällä pultilla (5/16 × 1 tuumaa) ja neljällä mutterilla (5/16 tuumaa).

    Note: Kerääjän yläosa on helpompi asentaa kahdestaan.

    g300208

    Kuva 11

    1. Kerääjän vastakappaleet
    2. Pultit (5/16 × 1 tuumaa)
    3. Mutterit (5/16 tuumaa)

  4. Nosta kerääjän yläosaa ja asenna keräimet liu’uttamalla keräimen rungon koukut kiinnikkeisiin (Kuva 12).

    g300378

    Kuva 12

  5. Laske kerääjän yläosa keräimien päälle (Kuva 13).

    g033030

    Kuva 13

  6. Asenna ylempi kerääjän putki asettamalla kaareva pää kerääjän yläosan aukkoon.

    Note: Varmista, että pidätystapilla varustettu levitetty pää osoittaa alas- ja eteenpäin viimeistelysarjaan kiinnitystä varten.

Suppilon asennus

Vaiheeseen tarvittavat osat:

Suppilo1

  1. Jos se on asennettu, irrota poistolevy leikkuupöydästä. Lisätietoja on koneen käyttöoppaassa.

  2. Kohdista suppilon etuosassa oleva metallinen kieleke leikkuupöytään hitsatun kannattimen loveen (Kuva 14).

    g015203

    Kuva 14

  3. Käännä suppilo taakse ja leikkuupöytää kohti niin, että suppilo on samassa tasossa kuin leikkuupöytä (Kuva 14).

    Note: Varmista, että suppilon koukku ei ole tiellä, jotta suppilon aukko asettuu samaan tasoon kuin leikkuupöytä.

  4. Kytke suppilon päällä oleva koukun muotoinen salpa suuntainkokoonpanon saranatapin ympärille (Kuva 15 ja Kuva 16).

    g015204

    Kuva 15

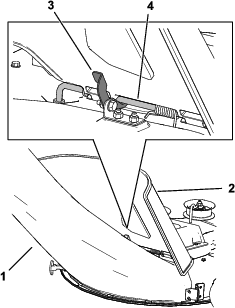

    g308913

    Kuva 16

    1. Suppilo
    2. Suuntain
    3. Salpa
    4. Saranatappi

  5. Kiinnitä suppilon joustava salpa leikkuupöytään hitsattuun pidikkeeseen (Kuva 17).

    g299268

    Kuva 17

    1. Suppilo
    2. Pidike
    3. Joustava salpa

Kytkeminen heittoputkeen

Vaiheeseen tarvittavat osat:

Heittoputki1

  1. Liu’uta heittoputken kaareva pää kerääjän yläosassa olevaan aukkoon (Kuva 18).

    g010641

    Kuva 18

    1. Heittoputki
    2. Kerääjän yläosan aukko
    3. Heittoputki (levitetty pää)
    4. Tappi
    5. Kumihihna

  2. Liu’uta heittoputken levitetty pää suppilon pään yli. Kiinnitä suppilon pidikkeiden kuminen kiinnikehihna siirtämällä se heittoputken tapin päälle (Kuva 18).

  3. Asenna sytytystulppien johdot kerääjän asennuksen jälkeen.

Käyttö

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Vaara

Estä henkilövahingot noudattamalla seuraavia ohjeita:

  • Tutustu leikkurin käyttöoppaan käyttö- ja turvaohjeisiin ennen tämän lisälaitteen käyttöä.

  • Älä irrota heittoputkea, keräimiä, kerääjän yläosaa tai suppiloa, kun moottori on käynnissä.

  • Sammuta moottori ja odota aina, että liikkuvat osat pysähtyvät, ennen tukoksen poistamista keräysjärjestelmästä.

  • Älä huolla tai korjaa konetta moottorin ollessa käynnissä.

Vaara

Ellei suuntainta, kerääjän putkia tai kokonaista kerääjäkokoonpanoa ole asennettu, käyttäjä tai sivulliset voivat joutua kosketuksiin terien kanssa tai heitä kohti voi sinkoutua roskia. Teräkosketus tai sinkoutuvat roskat voivat aiheuttaa loukkaantumisen tai kuoleman.

  • Asenna suuntain aina, kun irrotat kerääjän ja vaihdat sivuheittotilaan.

  • Jos suuntain vaurioituu, vaihda se heti. Suuntain ohjaa materiaalin nurmea kohti.

  • Älä koskaan pane käsiä tai jalkoja leikkurin alle.

  • Siirrä voimanulosotto Pois-asentoon ja käännä virta-avain Pois-asentoon aina ennen poistoalueen tai leikkuuterien puhdistamista. Irrota myös virta-avain ja sytytystulpan johto.

  • Sammuta moottori ennen tukoksen poistamista heittosuppilosta.

Ruohonkeräimien tyhjennys

Vaara

Kuivat lehdet, heinä ja aluskasvillisuus voi syttyä palamaan. Moottoritilassa syttyvä tulipalo voi aiheuttaa henkilö- ja omaisuusvahinkoja.

  • Moottoritila ja äänenvaimentimen alue on pidettävä puhtaana.

  • Kerääjän suojus on avattava varovasti, jotta moottoritilaan ja äänenvaimentimen alueelle ei putoa roskia.

  • Koneen on annettava jäähtyä ennen varastointia.

Ole varovainen nostaessasi tai käsitellessäsi täyttä ruohonkeräintä. Ruohonkeräimien tyhjennys:

  1. Pysäköi kone tasaiselle alustalle ja vapauta teräkytkin.

  2. Siirrä liikkeenohjausvivut ulospäin lukittuun vapaa-asentoon, sammuta moottori, irrota virta-avain, kytke seisontajarru ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

  3. Avaa (nosta) kerääjän yläosa (Kuva 19).

    g005758

    Kuva 19

  4. Paina roskat kasaan keräimiin. Nosta keräintä kaksin käsin ja vapauta se kiinnikkeestä. Tyhjennä keräin. Toista toimenpide toisen keräimen kohdalla.

    g300218

    Kuva 20

    g300217

    Kuva 21

  5. Asenna keräimet liu’uttamalla keräimen rungon koukut kiinnikkeisiin.

  6. Laske kerääjän yläosa keräimien päälle.

Tukosten poisto kerääjästä

Vaara

Kun kerääjä on käytössä, puhallin pyörii ja voi aiheuttaa vakavia vammoja käsiin ja sormiin.

  • Ennen kuin säädät, puhdistat, korjaat ja tarkistat puhallinta sekä ennen kuin poistat tukoksen suppilosta, sammuta moottori ja odota, että kaikki liikkuvat osat pysähtyvät. Irrota avain.

  • Poista tukokset puhaltimesta ja putkesta kepillä tai vastaavalla esineellä äläkä käsilläsi.

  • Pidä kasvot, kädet, jalat ja muut kehon osat ja vaatteet piilossa olevien, liikkuvien tai pyörivien osien ulottumattomissa.

  1. Pysäköi kone tasaiselle alustalle ja vapauta teräkytkin.

  2. Siirrä liikkeenohjausvivut ulospäin lukittuun vapaa-asentoon, sammuta moottori, irrota virta-avain, kytke seisontajarru ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

  3. Tarkista ruohonkeräimet ja tyhjennä ne, jos ne ovat täynnä.

  4. Irrota heittoputki ja suppilo kerääjän yläosasta ja leikkurista. Poista tukokset leikkurista, heittoputkesta, suppilosta ja kerääjän yläosasta varovasti kepillä tai vastaavalla apuvälineellä.

  5. Kun tukos on poistettu, asenna koko kerääjäjärjestelmä ja jatka käyttöä.

Kerääjän irrotus

Varoitus

Jos konetta käytetään etummaiset kerääjän painot asennettuina ja ilman kerääjän lisälaitetta, siitä voi tulla epävakaa ja seurauksena voi olla ohjattavuuden menetys.

  • Irrota aina etummaiset painot kerääjän lisälaitetta poistettaessa.

  • Älä koskaan käytä konetta ilman kerääjää, jos etupainot ovat yhä asennettuna.

Kerääjä voidaan irrottaa toistamalla kaikkien kerääjään liittyvien osien asennusvaiheet päinvastaisessa järjestyksessä. Jos painot on asennettu, etummaiset kerääjän painot on poistettava, kun kerääjäkokoonpanot irrotetaan.

Note: Ohjauslevyn irrottaminen on tarpeen vain levityssarjaa asennettaessa.

Vetoaisan käyttö

Kerääjän tukikannattimessa on vetoaisa, jota voidaan käyttää hinaamiseen.

  • Perehdy huolellisesti kaikkiin koneen käyttöohjeisiin.

  • Hidasta vauhtia käännyttäessä ja tarkkaile koneen ja hinattavan kuorman väliä.

  • Tee leveitä käännöksiä ja varmista, ettei hinattava laitteisto osu hinaavaan ajoneuvoon.

  • Liian suuri vetopaino voi vahingoittaa hydrostaattista vaihteistoa.

    g300210

    Kuva 22

    1. Kerääjän tukikannatin ja vetoaisa

Käyttövihjeitä

Keräykseen liittyviä vinkkejä

Koon muistaminen

Muista, että kone on pidempi ja leveämpi tämän lisälaitteen ollessa asennettuna. Liian jyrkät käännökset ahtaissa paikoissa saattavat vahingoittaa lisälaitetta.

Viimeistely

Viimeistele aina leikkurin vasemmalla puolella. Älä viimeistele leikkurin oikealla puolella, sillä kerääjän suppilo ja heittoputki voivat vahingoittua.

Leikkuukorkeus

Leikkurin leikkuukorkeutta ei saa asettaa liian matalaksi, sillä leikkuria ympäröivä korkea ruoho voi estää ilmankierron leikkurin alle ja keräysjärjestelmään. Jos leikkurin alle ei pääse riittävästi ilmaa, keräysjärjestelmä tukkeutuu.

Leikkuun tiheys

Leikkaa ruoho usein, etenkin jos se kasvaa nopeasti. Ruoho on leikattava kahdesti, jos se on kasvanut liian pitkäksi.

Leikkausmenetelmä

Nurmikosta tulee hyvän näköinen, jos leikkuri on leikattaessa osittain jo leikatun alueen päällä. Tämä vähentää moottorin kuormitusta sekä suppilon ja heittoputken tukkeutumisriskiä.

Keräysnopeus

Useimmissa tilanteissa keräimiä käytetään leikkurin kaasun ollessa NOPEA-asennossa ja ajettaessa normaalilla ajonopeudella. Erittäin kuivassa ja pölyisessä ruohossa voi kuitenkin hiukan vähentää kaasun nopeusasetusta ja lisätä leikkurin ajonopeutta. Keräysjärjestelmä saattaa tukkeutua, jos ajetaan liian nopeasti ja moottorin nopeus hidastuu liikaa. Rinteillä saattaa olla tarpeen hidastaa leikkurin ajonopeutta. Tämä auttaa pitämään moottorin nopeuden korkeana ja keruun tehokkaana. Mikäli mahdollista, leikkaa alamäen suuntaan.

Varoitus

Kerääjän täyttyessä koneen takaosaan kertyy ylimääräistä painoa. Koneen äkkilähdöt ja -pysäytykset rinteillä saattavat johtaa hallinnan menettämiseen tai koneen kaatumiseen.

  • Älä lähde liikkeelle tai pysähdy äkillisesti ajaessasi ylä- tai alamäkeen. Vältä liikkeelle lähtöä ylämäessä.

  • Jos pysäytät laitteen ajaessasi ylämäkeen, vapauta teräkytkin. Peruuta sitten hitaasti alas.

  • Älä muuta suuntaa tai nopeutta äkillisesti rinteissä.

  • Älä koskaan käytä konetta ilman kerääjää, jos etupainot ovat yhä asennettuna.

Pitkän ruohon keräys

Erittäin pitkä ruoho on painavaa, eikä se välttämättä siirry keräimiin asti. Jos näin käy, heittoputki ja suppilo saattavat tukkeutua. Keräysjärjestelmän tukkeutuminen voidaan estää leikkaamalla ruoho ensin korkealla leikkuukorkeudella ja sitten normaalilla leikkuukorkeudella sekä toistamalla keräysprosessi.

Kostean ruohon keräys

Ruoho on pyrittävä leikkaamaan kuivana, jotta leikkuutulos olisi siisti. Jos ruoho joudutaan leikkaamaan märkänä, on käytettävä leikkurin tavallista sivuheittotoimintoa. Kun leikkuujäte on kuivunut muutaman tunnin kuluttua, asenna kerääjäkokoonpano ja imuroi leikkuujäte.

Tukoksen merkit

Normaalisti pieni määrä leikattua ruohoa puhaltuu ulos leikkurin etuosasta ruohoa kerättäessä. Jos ulos puhaltuu paljon leikattua ruohoa, keräimet ovat täynnä tai järjestelmä on tukkeutunut.

Kunnossapito

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Kunnossapitotaulukko

HuoltoväliHuoltotoimenpide
10 ensimmäisen käyttötunnin jälkeen
  • Tarkasta kerääjä
    		•
    Aina ennen käyttöä tai päivittäin
  • Kerääjän puhdistus
    		•
    Ennen varastointia
  • Tarkasta kerääjä
  • Kerääjän puhdistus
    		•

    Vaara

    Jos jätät avaimen virtalukkoon, joku voi vahingossa käynnistää moottorin ja vahingoittaa vakavasti lähellä olijoita.

    Irrota avain virtalukosta ja irrota sytytystulpan johto ennen huoltotoimenpiteitä. Työnnä johto sivuun, jotta se ei pääse vahingossa koskettamaan sytytystulppaa.

    Vaara

    Moottorit voivat kuumentua käytön aikana. Kuumien pintojen koskettaminen voi aiheuttaa palovammoja.

    Moottorien ja erityisesti äänenvaimentimien on annettava jäähtyä ennen kuin niihin kosketaan.

    Vaara

    Kuivat lehdet, heinä ja aluskasvillisuus voi syttyä palamaan. Moottoritilassa syttyvä tulipalo voi aiheuttaa henkilö- ja omaisuusvahinkoja.

    • Moottoritila ja äänenvaimentimen alue on pidettävä puhtaana.

    • Kerääjän suojus on avattava varovasti, jotta moottoritilaan ja äänenvaimentimen alueelle ei putoa roskia.

    • Koneen on annettava jäähtyä ennen varastointia.

    Kerääjäkokoonpanon tarkastus

    HuoltoväliHuoltotoimenpide
    10 ensimmäisen käyttötunnin jälkeen
  • Tarkasta kerääjä
    		•
    Ennen varastointia
  • Tarkasta kerääjä
    		•

    Tarkasta kerääjäkokoonpano 10 ensimmäisen käyttötunnin jälkeen ja sen jälkeen kuukauden välein.

    1. Tarkasta suppilo, heittoputki ja kerääjän yläosa. Vaihda haljenneet tai rikkoutuneet osat.

    2. Kiristä kaikki mutterit, pultit ja ruuvit.

    3. Tarkasta kaikki kiinnikkeet ja salvat. Vaihda puuttuvat tai vaurioituneet osat.

    4. Tarkasta, että ruohonkeräimet ovat hyvässä kunnossa.

      Vaara

      Käyttäjä tai sivulliset voivat loukkaantua repeytyneen, kuluneen tai muuten rikkoutuneen ruohonkeräimen läpi sinkoutuvista roskista tai kappaleista.

      • Tarkasta, että ruohonkeräimissä ei ole reikiä, repeytymiä tai muita vikoja.

      • Älä pese ruohonkeräimiä.

      • Jos keräin on vaurioitunut, asenna tämän kerääjäkokoonpanon valmistajan toimittamat uudet ruohonkeräimet.

    Leikkurin terien tarkistus

    Tarkista leikkurin terät säännöllisesti ja aina, kun terä osuu esteeseen.

    Jos terät ovat pahoin kuluneita tai vaurioituneita, asenna uudet terät. Leikkurin käyttöoppaassa on kattavat terien huolto-ohjeet.

    Ruohonkeräimien huolto

    Älä pese ruohonkeräimiä.

    Keräimien valmistusmateriaalin rikkoutumisen voi estää säilyttämällä keräimiä niin, että ne kuivuvat kokonaan jokaisen käytön jälkeen.

    Kerääjäkokoonpanon puhdistus

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Kerääjän puhdistus
    		•
    Ennen varastointia
  • Kerääjän puhdistus
    		•

    1. Irrota ja pese kerääjän yläosan, heittoputken ja suppilon sisä- ja ulkopuolet sekä leikkurin alapuoli jokaisen käyttökerran jälkeen puutarhaletkulla. Poista pinttynyt lika miedolla puhdistusaineella.

    2. Poista kaikki osiin takertunut ruoho.

    3. Huuhtele ruohonkeräimistä roskat puutarhaletkulla.

    4. Kun osat on pesty, anna niiden kuivua kokonaan.

    Varastointi

    Kerääjäkokoonpanon varastointi

    1. Puhdista kerääjä; katso Kerääjäkokoonpanon puhdistus.

    2. Tarkasta, että kerääjä ei ole vaurioitunut; katso Kerääjäkokoonpanon tarkastus.

    3. Varmista, että ruohonkeräimet ovat tyhjät ja täysin kuivat.

    4. Varastoi kerääjä siistiin, kuivaan paikkaan suoran auringonvalon ulottumattomiin. Tämä suojaa muoviosia ja pidentää kerääjän käyttöikää. Jos kerääjä varastoidaan ulos, se on suojattava säänkestävällä peitteellä.
