Recycler® 套件

1. 将机器停在水平地面上。

2. 接合驻车刹车。

3. 将剪草机刀盘提升到行驶位置；请参阅操作员手册。

4. 关闭发动机并拔下钥匙。

5. 将剪草机刀盘转至维修位置；请参阅操作员手册。

1. 使用抹布或厚垫手套抓住刀片的端部。

2. 卸掉刀片螺栓、防刮罩，并从锭轴上取下刀片 (图 1)。

   保留零件以备随后的安装之用。



   图 1

   1. 刀片螺栓
   2. 防刮罩

Note: 在以下步骤中，螺栓应拧入剪草机刀盘。先拧下螺母，再取出螺栓。

1. 拧下将隔板固定到位的 2 个凸缘螺母（图 2）。

2. 从可调流量隔板卸下 2 个螺栓和 2 个螺母（图 2）。

3. 拧下将隔板固定到位的 3 个螺栓和 3 个螺母（图 2）。

   保留隔板和五金件，以备换回侧排草模式时使用。

图 2

此程序中需要的物件：

1. 如图 3 所示，用 2 个托架螺栓（⅜ x 1¼ 英寸）和 2 个锁紧螺母（⅜ 英寸）将排草盖板固定到安装支架外侧。

2. 如图 3 所示，用一个托架螺栓（5/16 x ⅞ 英寸）和一个凸缘螺母（5/16 英寸）将凸耳固定到剪草机刀盘内侧。



   图 3

   1. 排草盖板
   2. 托架螺栓（⅜ x 1¼ 英寸）
   3. 排草盖板上的凸耳
   4. 托架螺栓（5/16 x ⅞ 英寸）
   5. 锁紧螺母（⅜ 英寸）
   6. 凸缘螺母（5/16 英寸）

此程序中需要的物件：

Note: 松松地安装隔板，让隔板与剪草机刀盘中的所有孔对齐（图 4）。

1. 将右隔板放入剪草机刀盘。

2. 如图 4 所示，用 1 个托架螺栓（⅜ x 1 英寸）和 1 个锁紧螺母（⅜ 英寸）将右隔板松松地安装到排草板。

3. 如图 4 所示，用 2 个托架螺栓（⅜ x 1 英寸）和 2 个锁紧螺母（⅜ 英寸）将右隔板松松地安装到剪草机刀盘上。

4. 将左隔板放入剪草机刀盘。

5. 如图 4 所示，用 2 个托架螺栓（⅜ x 1 英寸）和 2 个锁紧螺母（⅜ 英寸）将左隔板松松地安装到剪草机刀盘上。

6. 将中隔板放入剪草机刀盘。

7. 如图 4 所示，用 2 个托架螺栓（⅜ x 1 英寸）和 2 个锁紧螺母（⅜ 英寸）将中隔板松松地安装到右隔板和左隔板上。

8. 如图 4 所示，用 1 个托架螺栓（⅜ x 1 英寸）和 1 个锁紧螺母（⅜ 英寸）将中隔板松松地安装到剪草机刀盘上。

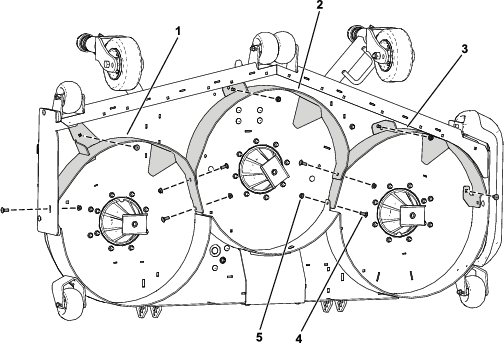

图 4

1. 右隔板
2. 中隔板
3. 左隔板
4. 托架螺栓（⅜ x 1 英寸）
5. 锁紧螺母（⅜ 英寸）

此程序中需要的物件：

1. 从剪草机刀盘取下 4 个开关塞（图 5）。



   图 5

   1. 开关塞

2. 如图 6 所示，用 4 个托架螺栓（5/16 x ⅞ 英寸）和 4 个凸缘螺母（5/16 英寸）将 2 个踢出装置固定到剪草机刀盘。



   图 6

   1. 凸缘螺母（5/16 英寸）
   2. 踢出装置
   3. 托架螺栓（5/16 x ⅞ 英寸）

如图 7 所示，安装刀片、防刮罩和刀片螺栓，上紧刀片螺栓扭矩至 115～149N∙m。

Important: 刀片的曲面必须向上朝向剪草机刀盘的内部，确保适当的剪草。

Note: 在碰到外部物体后，上紧所有锭轴皮带轮螺母扭矩至 115～149N∙m。

图 7

1. 刀片螺栓
2. 防刮罩

1. 上紧隔板的所有螺母和螺栓。

2. 转动刀片，确保刀片与隔板之间存在一定间隙。如果没有，松开隔板直至出现间隙，然后固定隔板。

将剪草机刀盘转至剪草位置；请参阅操作员手册。
