Recycler® キット

1. 平らな場所に駐車する。

2. 駐車ブレーキを掛ける。

3. 刈り込みデッキを移動走行位置まで上げる；オペレーターズマニュアル を参照。

4. エンジンを止め、キーを抜き取ってください。

5. 刈り込みデッキを整備位置にセットする；オペレーターズマニュアル を参照。

1. ぼろきれや厚いパッドの入った手袋を使ってブレードの端部をしっかり握る。

2. スピンドルシャフトからブレードボルト、芝削り防止カップ、ブレードを取り外す（図 1）。

   外したボルトは再利用するので廃棄しないこと。



   図 1

   1. ブレードボルト
   2. 芝削り防止カップ

Note: 以下のステップでは、刈り込みデッキにボルトがねじ止めされています。ナットを外してからボルトを外してください。

1. バッフルを固定しているフランジナット（2個）を外す（図 2）。

2. 調整式フローバッフルからボルト（2本）とナット（2本）を外す（図 2）。

3. バッフルを固定しているボルト（3本）とナット（3個）を外す（図 2）。

   外したバッフルと金具類は、側方排出方式に戻す場合のためにすべて保管してください。

図 2

この作業に必要なパーツ

1. 取り付けブラケットの外側に、排出カバープレートを固定する；キャリッジボルト（3/8 x 1-1/4"）2本、ロックナット（3/8"）2個を使用して図 3のように取り付ける。

2. デッキの内側にタブを固定する；キャリッジボルト（5/16 x 7/8"）1本とフランジナット（5/16"）1個を使って図 3のように取り付ける。



   図 3

   1. 排出カバープレート
   2. キャリッジボルト（3/8 x 1¼"）
   3. 排出カバープレートのタブ
   4. キャリッジボルト（5/16 x 7/8"）
   5. ロックナット （⅜"）
   6. フランジナット（5/16"）

この作業に必要なパーツ

Note: デッキについている穴を使って、それぞれのバッフルをデッキに仮止めする（図 4）。

1. 右バッフルをデッキに合わせる。

2. 右バッフルを排出プレートに仮止めする；キャリッジボルト（3/8 x 1"）1本とロックナット（3/8"）1個を使用して図 4のように取り付ける。

3. 右バッフルを刈り込みデッキに仮止めする；キャリッジボルト（3/8 x 1"）2本とロックナット（3/8"）2個を使用して図 4のように取り付ける。

4. 左バッフルをデッキに合わせる。

5. 左バッフルを刈り込みデッキに仮止めする；キャリッジボルト（3/8 x 1"）2本とロックナット（3/8"）2個を使用して図 4のように取り付ける。

6. 中央バッフルをデッキに合わせる。

7. 中央バッフルを左右のバッフルに仮止めする；キャリッジボルト（3/8 x 1"）2本とロックナット（3/8"）2個を使用して図 4のように取り付ける。

8. 中央バッフルを刈り込みデッキに仮止めする；キャリッジボルト（3/8 x 1"）1本とロックナット（3/8"）1個を使用して図 4のように取り付ける。

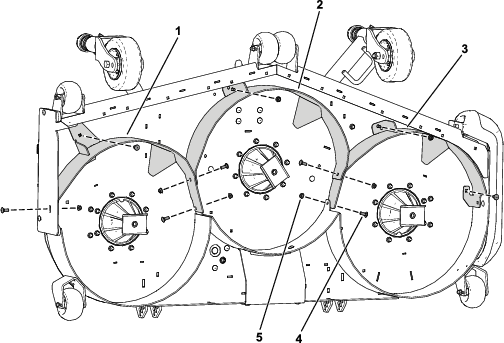

図 4

1. 右バッフル
2. 中央バッフル
3. 左バッフル
4. キャリッジボルト（3/8 x 1"）
5. ロックナット （⅜"）

この作業に必要なパーツ

1. 刈り込みデッキについているプラグ（4個）を外す（図 5）。



   図 5

   1. プラグ

2. デッキにキッカー 2 個を固定する；キャリッジボルト（5/16 x 7/8"）4本とフランジナット（5/16"）4個を使って図 6のように取り付ける。



   図 6

   1. フランジナット（5/16インチ）
   2. キッカー
   3. キャリッジボルト（5/16 x 7/8"）

図 7のようにブレード、芝削り防止カップ、ボルトを取り付けてボルトを115-149 N·m（11.8-15.2 kg.m = 85-110 ft-lb）にトルク締めする。

Important: ブレードの立っている側（セイル部）が刈り込みデッキの天井を向くのが正しい取り付け方です。

Note: デッキを何かにぶつけてしまった場合には、全部のスピンドルプーリナットを115-149 N·m（11.8-15.2 kg.m = 85-150 ft-lb）にトルク締めしてください。

図 7

1. ブレードボルト
2. 芝削り防止カップ

1. バッフル固定用のすべてのルトとナットを締めつける。

2. ブレードを手で回して、バッフルとブレードとの間に隙間があることを確認する。隙間がない場合は、バッフルをゆるめて隙間を作る。

刈り込みデッキを刈り込み位置にセットする；オペレーターズマニュアル を参照。
