Recycler®-set

1. Parkeer de machine op een horizontaal oppervlak.

2. Stel de parkeerrem in werking.

3. Breng het maaidek omhoog in de TRANSPORTSTAND; raadpleeg uw Gebruikershandleiding.

4. Zet de motor af en haal het sleuteltje uit het contact.

5. Draai het maaidek naar de ONDERHOUDSSTAND; raadpleeg uw Gebruikershandleiding.

1. Pak het uiteinde van het mes vast met een doek of een dikke, gevoerde handschoen.

2. Verwijder de mesbout, de antiscalpeercup en het mes van de as (Figuur 1).

   Bewaar de onderdelen voor latere montage.



   Figuur 1

   1. Mesbout
   2. Antiscalpeercup

Note: In de volgende stappen worden de bouten in het maaidek gedraaid. Verwijder de moeren voordat u de bouten verwijdert.

1. Verwijder de 2 flensmoeren waarmee de schotten bevestigd zijn (Figuur 2).

2. Verwijder de 2 bouten en 2 moeren van het instelbare afvoerschot (Figuur 2).

3. Verwijder de 3 bouten en 3 moeren waarmee de schotten bevestigd zijn (Figuur 2).

   Bewaar de schotten en de bevestigingsmaterialen voor als u terug wilt wisselen naar zijlossing.

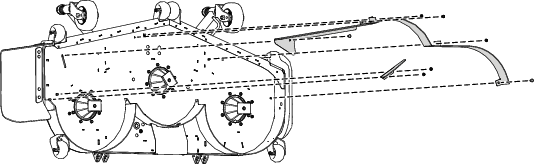

Figuur 2

Benodigde onderdelen voor deze stap:

1. Bevestig de afvoerafdekplaat aan de buitenkant van de montagebeugel; gebruik hiervoor 2 slotbouten (⅜" x 1¼") en 2 borgmoeren (⅜") zoals getoond in Figuur 3.

2. Bevestig het lipje aan de binnenkant van het maaidek met 1 slotbout (5/16" x ⅞") en 1 flensmoer (5/16") zoals getoond in Figuur 3.



   Figuur 3

   1. Afvoerafdekplaat
   2. Slotbout (⅜" x 1¼")
   3. Lipje op de afvoerafdekplaat
   4. Slotbout (5/16" x ⅞")
   5. Borgmoer (⅜")
   6. Flensmoer (5/16")

Benodigde onderdelen voor deze stap:

Note: Installeer de schotten losjes om de schotten uit te lijnen met alle openingen in het maaidek (Figuur 4).

1. Plaats het rechter schot in het maaidek.

2. Monteer het rechter schot losjes aan de afvoerplaat; gebruik hiervoor 1 slotbout (⅜" x 1") en 1 borgmoer (⅜") zoals getoond in Figuur 4.

3. Monteer het rechter schot losjes aan het maaidek; gebruik hiervoor 2 slotbouten (⅜" x 1") en 2 borgmoeren (⅜") zoals getoond in Figuur 4.

4. Plaats het linker schot in het maaidek.

5. Monteer het linker schot losjes aan het maaidek; gebruik hiervoor 2 slotbouten (⅜" x 1") en 2 borgmoeren (⅜") zoals getoond in Figuur 4.

6. Plaats het middelste schot in het maaidek.

7. Monteer het middelste schot losjes aan het rechter schot en het linker schot; gebruik hiervoor 2 slotbouten (⅜" x 1") en 2 borgmoeren (⅜") zoals getoond in Figuur 4.

8. Monteer het middelste schot losjes aan het maaidek; gebruik hiervoor 1 slotbout (⅜" x 1") en 1 borgmoer (⅜") zoals getoond in Figuur 4.

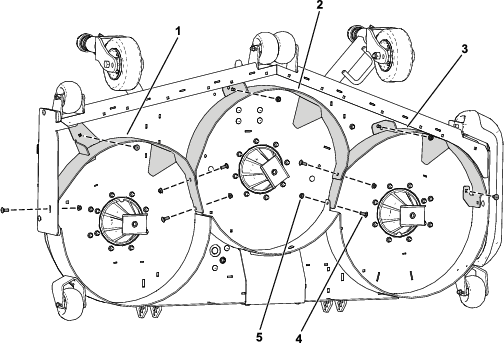

Figuur 4

1. Rechter schot
2. Middelste schot
3. Linker schot
4. Slotbout (⅜" x 1")
5. Borgmoer (⅜")

Benodigde onderdelen voor deze stap:

1. Verwijder de 4 pluggen van het maaidek (Figuur 5).



   Figuur 5

   1. Pluggen

2. Bevestig de 2 kickers aan het maaidek met 4 slotbouten (5/16" x ⅞") en 4 flensmoeren (5/16") zoals getoond in Figuur 6.



   Figuur 6

   1. Flensmoer (5/16")
   2. Kicker
   3. Slotbout (5/16" x ⅞")

Monteer het mes, de antiscalpeercup en de mesbout; zet de mesbout vast met een torsie van 115 tot 149 N·m zoals wordt getoond in Figuur 7.

Important: Het gebogen deel van het mes moet naar de binnenzijde van het maaidek wijzen om een goede maaikwaliteit te garanderen.

Note: Als u een vreemd voorwerp hebt geraakt, moet u alle moeren van de aspoelie vastdraaien met een torsie van 115 tot 149 N·m.

Figuur 7

1. Mesbout
2. Antiscalpeercup

1. Draai alle bouten en moeren van de schotten stevig vast.

2. Draai de messen en zorg ervoor dat er speling is tussen de messen en schotten. Als dit niet het geval is, moet u het schot/de schotten losmaken tot er speling is en dan het schot/de schotten bevestigen.

Draai het maaidek naar de MAAISTAND; raadpleeg uw Gebruikershandleiding.
