Kit Recycler®

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

3. Sollevate il piatto di taglio nella posizione di TRASFERIMENTO; fate riferimento al Manuale dell'operatore della vostra macchina.

4. Spegnete il motore e togliete la chiave.

5. Ruotate il piatto di taglio in posizione di MANUTENZIONE; fate riferimento al Manuale dell'operatore.

1. Afferrate l’estremità della lama con un cencio o un guanto bene imbottito.

2. Togliete il bullone della lama, la coppa antistrappo e la lama dall’asse del fusello (Figura 1).

   Conservate i componenti per il montaggio successivo.



   Figura 1

   1. Bullone della lama
   2. Coppa antistrappo

Note: Nei passaggi descritti di seguito, i bulloni sono inseriti nel piatto di taglio. Rimuovete i dadi prima dei bulloni.

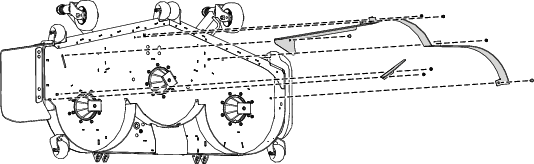

1. Rimuovete i 2 dadi flangiati che trattengono i deflettori in sede (Figura 2).

2. Rimuovete i 2 bulloni e i 2 dadi dal deflettore di flusso regolabile (Figura 2).

3. Rimuovete i 3 bulloni e i 3 dadi che trattengono i deflettori in sede (Figura 2).

   Conservate i deflettori e la ferramenta per quando tornerete alla modalità di scarico laterale.

Figura 2

Parti necessarie per questa operazione:

1. Fissate la piastra di copertura scarico all'esterno della staffa di montaggio con 2 bulloni a testa tonda (⅜" x 1¼") e 2 dadi di bloccaggio (⅜") come mostrato nella Figura 3.

2. Fissate la linguetta all'interno del piatto di taglio utilizzando un bullone a testa tonda (5/16" x ⅞") e un dado flangiato (5/16"), come illustrato nella Figura 3.



   Figura 3

   1. Piastra di copertura scarico
   2. Bullone a testa tonda (⅜" x 1¼")
   3. Linguetta della piastra di copertura scarico
   4. Bullone a testa tonda (5/16" x ⅞")
   5. Dado di bloccaggio (⅜")
   6. Dado flangiato (5/16")

Parti necessarie per questa operazione:

Note: Montate senza serrare i deflettori allineandoli con tutti i fori nel piatto di taglio (Figura 4).

1. Posizionate il deflettore destro nel piatto di taglio.

2. Montate senza serrare il deflettore destro sulla piastra di scarico con 1 bullone a testa tonda (⅜" x 1") e 1 dado di bloccaggio (⅜") come mostrato nella Figura 4.

3. Montate senza serrare il deflettore destro sul piatto di taglio con 2 bulloni a testa tonda (⅜" x 1") e 2 dadi di bloccaggio (⅜") come mostrato nella Figura 4.

4. Posizionate il deflettore sinistro nel piatto di taglio.

5. Montate senza serrare il deflettore sinistro sul piatto di taglio con 2 bulloni a testa tonda (⅜" x 1") e 2 dadi di bloccaggio (⅜") come mostrato nella Figura 4.

6. Posizionate il deflettore centrale nel piatto di taglio.

7. Montate senza serrare il deflettore centrale sul deflettore destro e sinistro con 2 bulloni a testa tonda (⅜" x 1") e 2 dadi di bloccaggio (⅜") come mostrato nella Figura 4.

8. Montate senza serrare il deflettore centrale sul piatto di taglio con 1 bullone a testa tonda (⅜" x 1") e 1 dado di bloccaggio (⅜") come mostrato nella Figura 4.

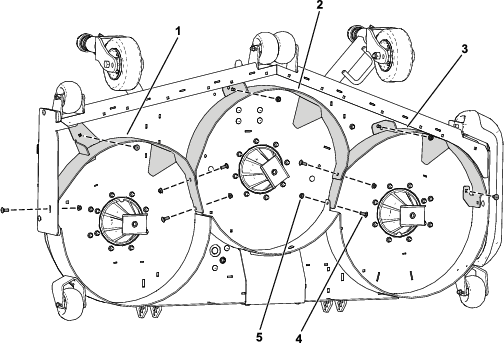

Figura 4

1. Deflettore destro
2. Deflettore centrale
3. Deflettore sinistro
4. Bullone a testa tonda (⅜" x 1")
5. Dado di bloccaggio (⅜")

Parti necessarie per questa operazione:

1. Rimuovete i 4 tappi dal piatto di taglio (Figura 5).



   Figura 5

   1. Tappi

2. Fissate i 2 inserti al piatto di taglio con 4 bulloni a testa tonda (5/16" x ⅞") e 4 dadi flangiati (5/16") come mostrato nella Figura 6.



   Figura 6

   1. Dado flangiato (5/16")
   2. Inserto
   3. Bullone a testa tonda (5/16 x 7/8 poll.)

Montate la lama, la coppa antistrappo e il bullone della lama e serrate quest'ultimo a un valore compreso tra 115 e 149 N∙m come mostrato nella Figura 7.

Important: La parte curva della lama deve essere rivolta verso l'interno del piatto di taglio, per garantire un taglio corretto.

Note: Dopo avere urtato un corpo estraneo, serrate tutti i dadi della puleggia del fusello a un valore compreso tra 115 e 149 N·m.

Figura 7

1. Bullone della lama
2. Coppa antistrappo

1. Serrate tutti i dadi e i bulloni dei deflettori.

2. Ruotate le lame e assicuratevi che tra le lame e i deflettori vi sia gioco. In caso contrario, allentate il/i deflettore/i sinché non vi è gioco e quindi serratelo/i.

Ruotate il piatto di taglio in posizione di TOSATURA; fate riferimento al Manuale dell'operatore della vostra macchina.
