Depósito de recolha de 127 ou 137 cm

Cortador de raio de viragem zero com operador montado

Model No. 79412-Serial No. 400000000 and Up

Introdução

Leia estas informações cuidadosamente para saber como utilizar o produto, como efetuar a sua manutenção de forma adequada, evitar ferimentos pessoais e danos no produto. A utilização correta e segura do produto é da exclusiva responsabilidade do utilizador.

Visite www.Toro.com para obter informações sobre materiais de formação de operação e segurança dos produtos, informações sobre acessórios, para obter o contacto de um representante ou para registar o seu produto.

Sempre que necessitar de assistência, peças genuínas Toro ou informações adicionais, entre em contacto com um representante de assistência autorizado ou com a assistência ao cliente Toro, indicando os números de série e modelo do produto. A Figura 1 mostra onde se encontram os números de série e modelo do produto. Escreva os números no espaço fornecido.

g005673

Figura 1

  1. Localização do número de série e modelo

Este manual identifica potenciais perigos e tem mensagens de segurança identificadas pelo símbolo de alerta de segurança (Figura 2), que sinaliza um perigo que pode provocar ferimentos graves ou mesmo a morte, se não respeitar as precauções recomendadas.

g000502

Figura 2

  1. Símbolo de alerta de segurança

Este manual utiliza duas palavras para destacar informações. A palavra Importante chama a atenção para informações especiais de ordem mecânica e a palavra Nota sublinha informações gerais que requerem especial atenção.

Aviso

CALIFÓRNIA

Proposição 65 Aviso

É do conhecimento do Estado da Califórnia que a utilização deste produto pode causar exposição a químicos que podem provocar cancro, defeitos congénitos ou outros problemas reprodutivos.

Segurança

  • Familiarize-se com o funcionamento seguro do equipamento, com os comandos do utilizador e com os sinais de segurança.

  • Tenha cuidado extremo com sacos de recolha de relva ou outros acessórios. Estes poderão afetar as características de funcionamento e a estabilidade da máquina.

  • Siga as indicações do fabricante relativas a adicionar ou remover pesos ou contrapesos das rodas, para melhorar a estabilidade da máquina.

  • Não utilize recetores de relva em declives acentuados. Um recetor de relva pesado pode causar perda de controlo ou capotamento da máquina.

  • Abrande e tome todas as precauções quando utilizar a máquina em inclinações. Quando utilizar a máquina em inclinações, conduza na direção recomendada. As condições da relva poderão afetar a estabilidade da máquina. Tome extremo cuidado quando utilizar a máquina perto de depressões acentuadas.

  • Todos os movimentos em declives devem ser lentos e graduais. Não efetue mudanças bruscas de velocidade, direção ou viragens.

  • O recetor de relva pode obstruir a visão para a parte de trás. Tome extremo cuidado ao operar a máquina em marcha-atrás.

  • Tome todas as precauções necessárias quando colocar ou retirar a máquina de um atrelado ou camião.

  • Nunca opere a máquina com o defletor de descarga subido, removido ou alterado, exceto se usar um recetor de relva.

  • Mantenha as mãos e os pés longe de peças em movimento. Não efetue qualquer ajuste quando o motor se encontrar em funcionamento.

  • Estacione a máquina numa superfície plana, desengate as transmissões, engate o travão de estacionamento, desligue o motor e retire a chave antes de sair da posição de operação por qualquer motivo, incluindo esvaziar o recetor de relva ou desobstruir a calha.

  • Se remover um recetor de relva, certifique-se de que instala qualquer defletor de descarga ou proteção que tenha sido removido para instalar o recetor. Não opere o cortador sem o recetor de relva completo ou sem o defletor de relva instalado.

  • Não deixe a relva no recetor durante longos períodos de tempo.

  • Os componentes do recetor de relva estão sujeitos a desgaste, danos e deterioração, o que pode expor as partes móveis ou permitir a projeção de objetos. Verifique frequentemente os componentes e substitua-os pelas peças recomendadas do fabricante, quando necessário.

Segurança de reboque

  • Não engate equipamento rebocado, exceto no ponto de engate.

  • Siga as recomendações do fabricante do acessório em termos de limite de peso para reboque de equipamento e reboque em declives.

  • Nunca permita que crianças ou outras pessoas estejam no equipamento rebocado.

  • Em declives, o peso do equipamento rebocado pode causar uma perda de tração e perda de controlo. Reduza o peso rebocado e abrande.

  • A distância de paragem aumenta com o peso da carga rebocada. Desloque-se lentamente e deixe uma distância adicional para parar.

  • Faça curvas largas para manter o acessório afastado da máquina.

  • Não reboque uma carga que pese mais do que a máquina de reboque.

Autocolantes de segurança e de instruções

Graphic

Os autocolantes de segurança e instruções estão facilmente visíveis para o operador e situam-se próximo das zonas de potencial perigo. Substitua todos os autocolantes danificados ou perdidos.
decal109-6809

109-6809

  1. Risco de esmagamento das mãos—Não retire todo o depósito de recolha da máquina; abra a parte superior e retire o(s) saco(s) do depósito de recolha. Não retire a parte superior do depósito de recolha quando estiver fechado; abra a parte superior do depósito de recolha e retire-o.
decal110-6691

110-6691

  1. Perigo de projeção de objetos – mantenha as pessoas afastadas.
  2. Perigo de projeção de objetos, cortador de relva – não utilize o cortador sem o defletor, a cobertura de descarga ou o sistema de recolha de relva no lugar.
  3. Perigo de corte/desmembramento das mãos ou pés – mantenha-se afastado de peças móveis.
decal133-8061

133-8061

Instalação

Preparação da máquina

  1. Estacione a máquina numa superfície plana.

  2. Engate o travão de estacionamento.

  3. Desligue o motor e retire a chave.

Preparar as máquinas equipadas com MyRide

Retire os parafusos que fixam as proteções nas laterais da estrutura.

Retire as proteções em ambas as laterais da estrutura. Guarde todas as peças.

g308507

Figura 3

Instalação dos pesos

Peças necessárias para este passo:

Parafuso (⅜ x 1 pol.)4
Porca de bloqueio (⅜ pol.)6
Suporte de montagem do peso esquerdo1
Suporte de montagem do peso direito1
Anilha2
Parafuso (5/8 pol. x 2¾ pol.)2
Peso em forma de mala6

Cuidado

O depósito de recolha altera a distribuição do peso da máquina. A operação da máquina sem os pesos dianteiros pode causar uma situação de instabilidade que pode causar perda de controlo.

Certifique-se de que os pesos dianteiros estão devidamente instalados antes de operar a máquina com o acessório do depósito de recolha.

  1. Instale os suportes de montagem do peso no lado inferior da estrutura utilizando dois parafusos (⅜ pol. x 1 pol.) e duas porcas de bloqueio (⅜ pol.) como se mostra na Figura 4.

  2. Instale os pesos em forma de mala nos suportes de montagem do peso utilizando dois parafusos de carroçaria (5/8 pol. x 2 ¾ pol.), duas anilhas e duas porcas de bloqueio (⅜ pol.) como se mostra na Figura 5.

  3. Assim que tiver instalado todos os pesos e suportes, certifique-se de que todas as fixações estão bem apertadas. Aperte se necessário.

    Important: Sempre que remover o acessório do depósito de recolha, lembre-se de remover os pesos dianteiros para devolver a devida estabilidade à máquina.

    g299192

    Figura 4

    Forquilha da roda giratória e roda não mostradas para mais clareza.

    1. Roda giratória direita frontal
    2. Furo frontal( lado direito mostrado)
    3. Porca de bloqueio (⅜ pol.)
    4. Suporte de montagem direito
    5. Parafusos (⅜ pol. x 1 pol.)
    g299244

    Figura 5

    1. Espaçador
    2. Porca de bloqueio (⅜ pol.)
    3. Pesos em forma de mala
    4. Parafusos (5/8 pol. x 2¾ pol.)

Instalar as proteções nas máquinas equipadas com MyRide

Insira a parte superior da proteção sob a parte inferior da plataforma, incline a proteção para deslizar a proteção sob a estrutura e coloque a proteção nos entalhes.

g308505

Figura 6

g308526

Figura 7

  1. Entalhe

Prenda a proteção com os parafusos.

g308507

Figura 8

Instalação da montagem do acessório

Peças necessárias para este passo:

Suporte estabilizador 1
Parafuso de carroçaria (5/16 x ¾ pol.)2
Porca de bloqueio (5/16 pol.)4
Parafuso auto-roscante (5/16 x ¾ pol.)2
Parafuso (5/16 x 1 pol.)2
Estrutura da articulação 1
Perno de gancho 2
Barra 2
Tubo de lavagem 2

Instalar o suporte estabilizador e a estrutura da articulação

  1. Instale o suporte estabilizador no resguardo do motor utilizando dois parafusos de carroçaria (5/16 pol. x ¾ pol.) e duas porcas de bloqueio (5/16 pol.) (Figura 9).

    g300204

    Figura 9

    1. Parafuso de carroçaria (5/16 x ¾ pol.)
    2. Porca de bloqueio (5/16 pol.)

  2. Instale a estrutura da articulação na máquina como se mostra na Figura 10. Prenda a estrutura de articulação à máquina utilizando os 2 parafusos (5/16 pol. x 1 pol.) e 2 porcas de bloqueio (5/16 pol.).

    g300205

    Figura 10

    1. Porca de bloqueio (5/16 pol.)
    2. Parafuso (5/16 x 1 pol.)

  3. Prenda a estrutura da articulação à parte inferior da máquina utilizando dois parafusos autorroscantes (5/16 pol. x ¾ pol.) como se mostra na Figura 11.

    g300206

    Figura 11

    1. Parafuso auto-roscante (5/16 x ¾ pol.)

  4. Instale a extremidade grande, dobrada de uma barra na ranhura na estrutura do lado esquerdo da máquina e mova a barra para trás para a encaixar na estrutura (Figura 12).

    Note: Repita este procedimento para o lado direito da máquina.

    g300207

    Figura 12

  5. Insira as extremidades dobradas das barras na montagem do acessório como se mostra na Figura 12 e prenda a extremidade de cada barra com uma anilha e perno do gancho.

Instalar a barra do trinco

Peças necessárias para este passo:

Barra do trinco1
Perno de gancho1

Instale a barra do trinco com um perno de gancho (Figura 13).

g033027

Figura 13

  1. Perno de gancho
  2. Barra do trinco

Montagem da parte superior do depósito de recolha

Peças necessárias para este passo:

Parte superior do depósito de recolha1
Filtro do depósito de recolha1

  1. Inverta o depósito de recolha.

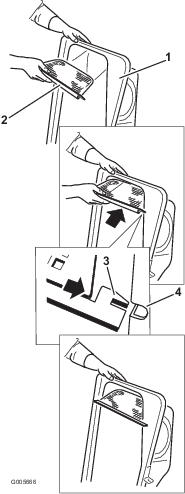

  2. Instale o filtro como se mostra na Figura 14 e deslize na direção dos sacos de recolha.

    Note: Certifique-se de que os filtros encaixam no sítio e as patilhas engatam na parte superior do saco de recolha.

    g005666

    Figura 14

    1. Parte superior do depósito de recolha
    2. Filtro
    3. Patilha do filtro
    4. Ranhura na parte superior do depósito de recolha

Instalar a parte superior do depósito de recolha

Peças necessárias para este passo:

Saco de relva2
Tubo do depósito de recolha superior1
Suporte articulado2
Parafuso (5/16 x 1 pol.)4
Porca (5/16 pol.)4

  1. Instale a parte superior do depósito de recolha na estrutura do depósito de recolha.

  2. Instale os suportes da articulação na estrutura da articulação (Figura 12).

  3. Prenda a parte superior do depósito de recolha aos suportes da articulação utilizando os quatro parafusos (5/16 pol. x 1 pol.) e quatro porcas (5/16 pol.).

    Note: É mais fácil de instalar a parte superior do depósito de recolha se trabalharem duas pessoas em conjunto.

    g300208

    Figura 15

    1. Postes do depósito de recolha
    2. Parafusos (5/16 pol. x 1 pol.)
    3. Porcas (5/16")

  4. Eleve a parte superior do depósito de recolha e instale os sacos deslizando os ganchos da estrutura do saco para os suportes restantes (Figura 16).

    g300378

    Figura 16

  5. Baixe a parte superior do depósito de recolha para os sacos (Figura 17).

    g033030

    Figura 17

  6. Instale o tubo superior do depósito de recolha inserindo a extremidade curva na abertura na parte superior do depósito de recolha.

    Note: Certifique-se de que a extremidade grande com o poste de retenção está virada para baixo e para a frente, em preparação para o alinhamento com o kit de acabamento.

Instalar a calha

Peças necessárias para este passo:

Calha1
Abafador (apenas para plataformas de 127 cm)1

Para plataformas de 137 cm passe para o Passo 3.

  1. Para plataformas de 127 cm, remova o abafador existente da máquina (Figura 18).

    g299303

    Figura 18

  2. Instale o novo abafador pequeno no mesmo local no cortador que o abafador removido anteriormente (Figura 19).

    g299302

    Figura 19

    Apenas plataformas de 127 cm

  3. Rode o abafador até que entre em contacto com a plataforma do cortador.

    g300376

    Figura 20

  4. Incline a calha e instale o pino no furo na plataforma do cortador como se mostra na Figura 21.

    g300377

    Figura 21

  5. Incline a calha para trás e na direção da plataforma de forma a que fique alinhada com a plataforma do cortador.

    Note: Certifique-se de que o gancho de retenção na calha está afastado para que as montagens da abertura da calha alinhem com a plataforma.

  6. Na parte superior da calha, engate o fecho em forma de gancho em redor da barra da articulação do conjunto do defletor e instale a barra no furo na plataforma do cortador (Figura 22).

    g300375

    Figura 22

  7. Coloque o fecho flexível da calha nos fechos de retenção soldados na plataforma do cortador (Figura 23).

    g299268

    Figura 23

    1. Calha
    2. Fecho de retenção
    3. Fecho flexível

Ligação ao tubo de descarga

Peças necessárias para este passo:

Tubo de descarga1

  1. Deslize a extremidade curva do tubo de descarga para a abertura da parte superior do depósito de recolha (Figura 24).

    g010641

    Figura 24

    1. Tubo de descarga
    2. Abertura da parte superior do depósito de recolha
    3. Tubo de descarga, extremidade grande
    4. Cavilha
    5. Fita de borracha

  2. Deslize a extremidade grande do tubo de descarga sobre a extremidade da calha. Mova a fita de retenção de borracha nos encaixes da calha para a cavilha no tubo de descarga para a prender (Figura 24).

  3. Depois da instalação do depósito de recolha, instale o fio na(s) vela(s).

Funcionamento

Note: Determine os lados direito e esquerdo da máquina a partir da posição normal de utilização.

Aviso

Para evitar ferimentos pessoais, siga estes procedimentos:

  • Familiarize-se com todas as instruções de funcionamento e segurança no Manual do utilizador do seu cortador antes de utilizar este acessório.

  • Nunca remova o tubo de descarga, sacos, parte superior do depósito de recolha ou calha com o motor em funcionamento.

  • Desligue sempre o motor e aguarde que todas as peças móveis parem antes de eliminar qualquer obstrução no sistema de recolha de relva.

  • Nunca execute a manutenção ou reparações com o motor em funcionamento.

Esvaziamento dos sacos de relva

Aviso

Os detritos, por exemplo as folhas, relva ou vegetação podem incendiar-se. Um incêndio na zona do motor pode causar ferimentos pessoais e danos materiais.

  • Mantenha a área do motor e do escape livre de acumulação de detritos.

  • Tenha cuidado ao operar a cobertura do depósito de recolha para impedir que os detritos caiam na área do motor e do escape.

  • Deixe a máquina arrefecer antes de a guardar.

Cuidado quando levantar ou manusear um saco de relva cheio. Para esvaziar os sacos de relva:

  1. Coloque a máquina numa superfície nivelada e desligue o interruptor de controlo da lâmina.

  2. Empurre as alavancas de controlo de movimento para fora para a posição de bloqueio em ponto morto, desligue o motor, retire a chave, engate o travão de estacionamento e espere até todas as peças em movimento pararem antes de abandonar a posição de funcionamento.

  3. Abra (eleve) a parte superior do depósito de recolha (Figura 25).

    g005758

    Figura 25

  4. Comprima os detritos nos sacos. Com ambas as mãos, levante o saco e solte-o do suporte do suporte de retenção. Esvazie o saco. Repita o procedimento para o outro saco.

    g300218

    Figura 26

    g300217

    Figura 27

  5. Instale os sacos deslizando os ganchos da estrutura do saco para os suportes de retenção.

  6. Baixe a parte superior do depósito de recolha para os sacos.

Eliminação de obstruções do depósito de recolha

Aviso

Quando o depósito de recolha estiver em funcionamento, o soprador roda e pode cortar ou ferir as mãos e dedos.

  • Antes de ajustar, limpar, reparar e inspecionar o soprador e antes de desentupir a calha, desligue o motor e aguarde que todas as partes móveis parem. Retire a chave.

  • Utilize um pau ou um objeto semelhante, não as mãos, para remover uma obstrução do soprador e tubo.

  • Mantenha o rosto, mãos, pés e qualquer outra parte do corpo ou vestuário afastados das partes ocultas, móveis ou em rotação.

  1. Coloque a máquina numa superfície nivelada e desligue o interruptor de controlo da lâmina.

  2. Desloque as alavancas de controlo de movimento para fora para a posição de ponto-morto, desligue o motor, retire a chave, ative o travão de estacionamento e espere que todas as peças em movimento parem antes de deixar a posição de operação.

  3. Verifique os sacos de relva e esvazie-os se estiverem cheios.

  4. Remova e separe o tubo de descarga e calha da parte superior do depósito de recolha e cortador. Utilizando uma vara ou objeto semelhante, remova cuidadosamente e elimine a obstrução do cortador, tubo de descarga, calha e parte superior do depósito de recolha.

  5. Depois de remover a obstrução, instale o sistema completo da tremonha e retome o funcionamento.

Remover a tremonha

Cuidado

Não retirar os pesos do depósito dianteiros e utilizar a máquina sem o acessório do depósito de recolha pode causar uma situação instável que pode resultar em perda de controlo.

  • Retire sempre os pesos dianteiros quando retirar o acessório do depósito.

  • Nunca opere a máquina sem o acessório de recolha e pesos frontais instalados.

Pode remover o depósito de recolha repetindo as secções de Configuração de todos os kits relacionados com os depósitos de recolha pela ordem inversa. Se estiverem instalados pesos, remova sempre os pesos frontais do depósito de recolha ao remover os acessórios do depósito de recolha.

Note: Só é necessário remover o abafador de desvio quando instalar um kit de cobertura (mulch).

Utilização da barra de engate

O suporte do depósito de recolha possui uma barra de engate que pode ser utilizada para reboque.

  • Leia e compreenda todas as instruções de operação da máquina.

  • Ao virar, abrande e observe o espaço.

  • Faça curvas largas para manter o equipamento rebocado afastado do veículo de reboque.

  • Um engate excessivo pode causar a falha da transmissão hidrostática.

    g300210

    Figura 28

    1. Suporte do depósito de recolha com barra de engate

Sugestões de utilização

Sugestões para a recolha

Lembrar do tamanho

Lembre-se que a máquina é mais comprida e mais larga com o acessório instalado. Ao fazer curvas muito apertadas em locais confinados pode danificar o acessório.

Aparação

Apare sempre com o lado esquerdo do cortador. Não apare com o lado direito do cortador, pois pode danificar a calha do depósito de recolha e tubo de descarga.

Altura de corte

Não regule a altura de corte para muito baixa porque a relva alta em redor do cortador pode evitar que o ar entre por baixo do cortador e entre no sistema de recolha. Se não entrar ar suficiente por baixo do cortador, o sistema de recolha não vai funcionar.

Frequência de corte

Corte a relva frequentemente, especialmente quando cresce rapidamente. Tem de cortar a relva duas vezes se ficar demasiado comprida.

Técnica de corte

Para melhor aspeto do relvado, certifique-se de que sobrepõe ligeiramente o cortador na área de corte prévia. Isto ajuda a reduzir a carga do motor e reduz a possibilidade de obstruir a calha e tubo de descarga.

Velocidade de recolha de relva

Frequentemente, vai realizar a recolha com o acelerador do cortador na posição RáPIDO e conduzir a uma velocidade normal. No entanto, em relva muito seca e com poeira, é preferível diminuir ligeiramente a aceleração e aumentar a velocidade de deslocação do cortador. O sistema de recolha de relva pode ficar obstruído se conduzir demasiado rápido e a velocidade do motor ficar muito lenta. Nos declives, pode ser necessário reduzir a velocidade do cortador. Isto ajuda a manter a velocidade do motor e a eficiência da recolha. Corte no sentido descendente sempre que possível.

Cuidado

À medida que o depósito enche, é adicionado peso extra à parte de trás da máquina. Se parar e arrancar subitamente a máquina em declives, pode perder o controlo da direção ou a máquina pode tombar.

  • Não arranque nem pare bruscamente quando estiver a subir ou a descer uma rampa. Evite arrancar em subidas.

  • Se parar a máquina numa subida, desengate o controlo da lâmina. Em seguida, recue utilizando uma velocidade lenta.

  • Evite mudanças bruscas de velocidade ou direção em declives.

  • Nunca opere a máquina sem o acessório de recolha e pesos frontais instalados.

Recolha de relva comprida

A relva excessivamente comprida pode não ser completamente projetada para dentro dos sacos de relva. Se isto acontecer, o tubo e a calha de descarga podem ficar obstruídos. Para evitar obstruir o sistema de recolha, corte a relva a uma altura de corte elevada e, em seguida, baixe o cortador para a altura de corte normal e repita o processo de recolha.

Recolha de relva molhada

Tente sempre cortar a relva quando está seca porque o relvado terá um melhor aspeto. Se tiver de cortar relva húmida, utilize o modo de descarga lateral convencional do cortador. Algumas horas depois, quando as aparas secarem, instale o acessório de depósito de recolha completo para aspirar as aparas de relva.

Sinais de obstrução

Quando está a utilizar o saco, uma pequena quantidade de aparas saltam da parte da frente do cortador. Uma quantidade excessiva de saída de aparas indica que os sacos estão cheios ou que o sistema está obstruído.

Manutenção

Note: Determine os lados direito e esquerdo da máquina a partir da posição normal de utilização.

Plano de manutenção recomendado

Intervalo de assistênciaProcedimento de manutenção
Após as pimeiras 10 horas
  • Inspeção do depósito de recolha.
    		•
    Em todas as utilizações ou diariamente
  • Limpe o depósito de recolha.
    		•
    Antes do armazenamento
  • Inspeção do depósito de recolha.
  • Limpe o depósito de recolha.
    		•

    Aviso

    Se deixar a chave na ignição, alguém pode ligar acidentalmente o motor e feri-lo a si ou às pessoas que se encontrarem próximo da máquina.

    Retire a chave da ignição e os cabos das velas antes de efetuar qualquer tarefa de manutenção no veículo. Mantenha o cabo longe da máquina para evitar qualquer contacto acidental com a vela.

    Aviso

    Os motores podem aquecer quando estão em funcionamento. Podem ocorrer queimaduras pelo contacto com superfícies quentes.

    Deixe arrefecer os motores, especialmente o escape, antes de lhe tocar.

    Aviso

    Os detritos, por exemplo as folhas, relva ou vegetação podem incendiar-se. Um incêndio na zona do motor pode causar ferimentos pessoais e danos materiais.

    • Mantenha a área do motor e do escape livre de acumulação de detritos.

    • Tenha cuidado ao operar a cobertura do depósito de recolha para impedir que os detritos caiam na área do motor e do escape.

    • Deixe a máquina arrefecer antes de a guardar.

    Inspeção do acessório do depósito de recolha

    Intervalo de assistênciaProcedimento de manutenção
    Após as pimeiras 10 horas
  • Inspeção do depósito de recolha.
    		•
    Antes do armazenamento
  • Inspeção do depósito de recolha.
    		•

    1. Verifique a calha, tubo de descarga e parte superior do depósito de recolha Substitua estas peças, se estiverem rachadas ou partidas.

    2. Aperte todas as porcas e parafusos.

    3. Inspecione todas as fixações e fechos; substitua qualquer um que esteja em falta ou danificado.

    4. Verifique se há deterioração nos sacos de relva.

      Aviso

      Você ou outras pessoas na área podem ficar gravemente feridas por detritos ou objetos projetados que possam passar através de sacos de relva rasgados, gastos ou deteriorados.

      • Verifique se os sacos de relva têm furos, rasgos, desgaste e outra deterioração.

      • Não lave os sacos de relva.

      • Se o saco estiver deteriorado, instale um novo saco de relva fornecido pelo fabricante deste acessório de depósito de recolha.

    Inspeção das lâminas do cortador

    Inspecione as lâminas do cortador regularmente e sempre que uma lâmina bater num objeto estranho.

    Se as lâminas estiverem gastas ou danificadas, instale as novas lâminas. Consulte o Manual do utilizador do cortador para obter informações completas sobre a manutenção da lâmina.

    Limpeza do acessório do depósito de recolha

    Intervalo de assistênciaProcedimento de manutenção
    Em todas as utilizações ou diariamente
  • Limpe o depósito de recolha.
    		•
    Antes do armazenamento
  • Limpe o depósito de recolha.
    		•

    1. Após cada utilização, remova e lave o interior e exterior da parte superior do depósito de recolha, tubo de descarga, calha e a parte inferior do cortador, utilizando água pulverizada de uma mangueira de jardim. Utilize detergente suave para remover sujidade mais difícil.

    2. Certifique-se de que remove relva comprimida de todas as peças.

    3. Enxague os sacos de relva com água utilizando uma mangueira de jardim para remover qualquer detrito.

    4. Após a lavagem, deixe secar totalmente todas as partes.

    Armazenamento

    Armazenar o acessório do depósito de recolha

    Note: Para evitar a rápida deterioração do material do saco, guarde os sacos onde sequem completamente após cada utilização.

    1. Limpe o acessório do depósito de recolha; consulte a secção sobre como limpar o acessório de depósito de recolha.

    2. Verifique se há danos no acessório do depósito de recolha; consulte a secção sobre como verificar o acessório de depósito de recolha.

    3. Certifique-se de que os sacos de relva estão vazios e bem secos.

    4. Guarde a máquina num local limpo e seco, afastada da luz solar direta. Isto protege as partes de plástico e aumenta a duração do depósito de recolha. Se tiver de guardar o depósito de recolha no exterior, cubra-o com uma cobertura impermeável.
