Installatie
De machine voorbereiden
-
Parkeer de machine op een horizontaal oppervlak.
-
Stel de parkeerrem in werking.
-
Breng het maaidek omhoog in de TRANSPORTSTAND; raadpleeg uw Gebruikershandleiding.
-
Zet de motor af en verwijder het sleuteltje.
-
Draai het maaidek naar de ONDERHOUDSSTAND; raadpleeg uw Gebruikershandleiding.
De pluggen verwijderen
Maaidek van 152 cm:
183 cm maaidek:
De maaimessen verwijderen
-
Pak het uiteinde van het mes vast met een doek of een dikke, gevoerde handschoen.
-
Verwijder de mesbout, de antiscalpeercup en het mes van de as (Figuur 3).
Bewaar de onderdelen voor latere montage.
De bestaande schotten verwijderen
Voor maaidekken van 152 cm

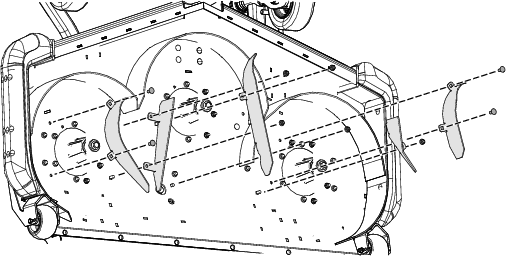

Verwijder de bestaande schotten en het bevestigingsmateriaal van het maaidek zoals getoond in Figuur 4.
Bewaar de onderdelen als u de set in de toekomst verwijdert.
Voor maaidekken van 183 cm

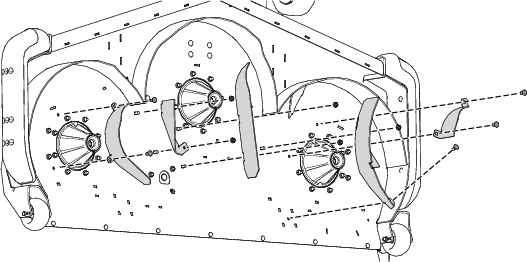

Verwijder de bestaande schotten en het bevestigingsmateriaal van het maaidek zoals getoond in Figuur 5.
Bewaar de onderdelen als u de set in de toekomst verwijdert.
De recyclerschotten monteren
Benodigde onderdelen voor deze stap:
| Achterste rechterschot | 1 |
| Achterste, middelste schot | 1 |
| Achterste linkerschot | 1 |
| Kickerplaat zijkant | 2 |
| Kickerplaat midden | 1 |
| Borgmoer (⅜") | 12 |
| Slotbout (⅜" x ⅞") | 12 |
Voor maaidekken van 152 cm
-

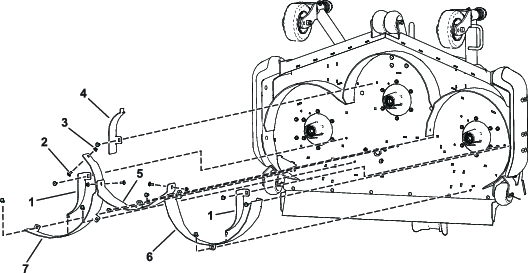

Bevestig het achterste rechterschot losjes aan het maaidek; gebruik hiervoor 3 slotbouten (3/8 x 7/8 inch) en 3 borgmoeren (3/8 inch) zoals getoond in Figuur 6.
-
Bevestig het achterste linkerschot losjes aan het maaidek; gebruik hiervoor 3 slotbouten (3/8 x 7/8 inch) en 3 borgmoeren (3/8 inch) zoals wordt getoond in Figuur 6.
-
Bevestig het achterste, middelste schot losjes aan het maaidek; gebruik hiervoor 2 slotbouten (3/8 x 7/8 inch) en 2 borgmoeren (3/8 inch) zoals wordt getoond in Figuur 6.
-
Bevestig het achterste, middelste schot losjes aan het achterste rechterschot; gebruik hiervoor 1 slotbout (3/8 x 7/8 inch) en 1 borgmoer (3/8 inch) zoals getoond in Figuur 6.
-
Bevestig de 2 zijdelingse kickerplaten en de middelste kickerplaat; gebruik hiervoor 3 slotbouten (3/8 x 7/8 inch) en 3 borgmoeren (3/8 inch) zoals wordt getoond in Figuur 6.
Note: Verbind het haakuiteinde van de kickerplaten met de sleuf in het maaikastschot.
Note: Mogelijk moet u het overeenkomende schot losmaken om het gehaakte uiteinde van de kickerplaat te doen passen.
-
Plaats pluggen in de opening met het bevestigingsmateriaal dat u hebt verwijderd in procedure De pluggen verwijderen.
Plaats slotbouten in de vierkanten openingen. Plaats bolkopbouten in de ronde openingen.
Voor maaidekken van 183 cm
-

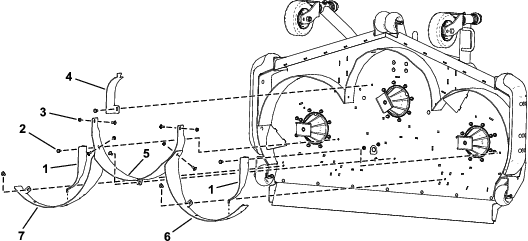

Bevestig het achterste rechterschot losjes aan het maaidek; gebruik hiervoor 2 slotbouten (3/8 x 7/8 inch) en 2 borgmoeren (3/8 inch) zoals getoond in Figuur 7.
-
Bevestig het achterste linkerschot losjes aan het maaidek; gebruik hiervoor 2 slotbouten (3/8 x 7/8 inch) en 2 borgmoeren (3/8 inch) zoals wordt getoond in Figuur 7.
-
Bevestig het achterste, middelste schot losjes aan het maaidek; gebruik hiervoor 3 slotbouten (3/8 x 7/8 inch) en 3 borgmoeren (3/8 inch) zoals wordt getoond in Figuur 7.
-
Bevestig het achterste, middelste schot losjes aan het achterste rechterschot en het achterste linkerschot; gebruik hiervoor 2 slotbouten (3/8 x 7/8 inch) en 2 borgmoeren (3/8 inch) zoals getoond in Figuur 7.
-
Bevestig de 2 zijdelingse kickerplaten en de middelste kickerplaat; gebruik hiervoor 3 slotbouten (3/8 x 7/8 inch) en 3 borgmoeren (3/8 inch) zoals wordt getoond in Figuur 7.
Note: Verbind het haakuiteinde van de kickerplaten met de sleuf in het maaikastschot.
Note: Mogelijk moet u het overeenkomende schot losmaken om het gehaakte uiteinde van de kickerplaat te doen passen.
-
Plaats pluggen in de opening met het bevestigingsmateriaal dat u hebt verwijderd in procedure De pluggen verwijderen.
Plaats slotbouten in de vierkanten openingen. Plaats bolkopbouten in de ronde openingen.
De maaimessen monteren
Monteer het mes, de antiscalpeercup en de mesbout; zet de mesbout vast met een torsie van 115 tot 149 N·m, zoals getoond in Figuur 8.
Important: Het gebogen deel van het mes moet naar de binnenzijde van het maaidek wijzen om een goede maaikwaliteit te garanderen.
Note: Als u een vreemd voorwerp hebt geraakt, moet u alle moeren van de aspoelie vastdraaien met een torsie van 115 tot 149 N·m.
Het bevestigingsmateriaal vastdraaien
-
Draai alle bouten en moeren van de schotten stevig vast.
-
Draai de messen en zorg ervoor dat er speling is tussen de messen en schotten. Als dit niet het geval is, moet u het schot/de schotten losmaken tot er speling is en dan het schot/de schotten bevestigen.
De montage voltooien
Draai het maaidek naar de MAAISTAND; raadpleeg uw Gebruikershandleiding.
Terug omschakelen naar achteruitworp
-
Parkeer de machine op een horizontaal oppervlak.
-
Stel de parkeerrem in werking.
-
Breng het maaidek omhoog in de TRANSPORTSTAND; raadpleeg uw Gebruikershandleiding.
-
Zet de motor af en verwijder het sleuteltje.
-
Draai het maaidek naar de ONDERHOUDSSTAND; raadpleeg uw Gebruikershandleiding.
-
Verwijder de recyclerschotten.
Bewaar het bevestigingsmateriaal.
-
Vervang de recyclermessen door standaardmessen (indien van toepassing).
-

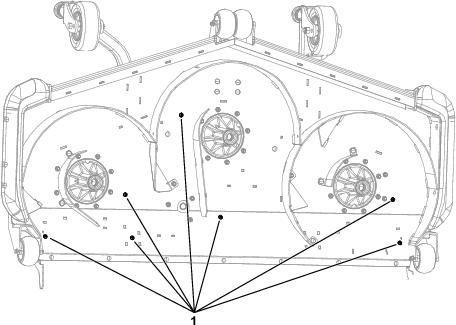

Monteer de inbusbouten (3/8 x 3/4 inch) en de flensmoeren (3/8 inch) in de gaten bovenaan het maaidek, met de boutkop naar onderen.
Note: U moet pluggen plaatsen in alle open gaten die niet afgedekt worden door riemkappen of het frame zodat zand en/of andere kleine objecten niet door het maaidek naar boven worden geworpen.
