Kit Recycler®

Unidade de tração Groundsmaster® 3200 ou 3300 com cortador rotativo de descarga traseira de 152 ou 183 cm

Model No. 31977-Serial No. and Up

Model No. 31979-Serial No. and Up

Instalação

Preparação da máquina

  1. Estacione a máquina numa superfície plana.

  2. Engate o travão de estacionamento.

  3. Eleve a plataforma de corte para a posição TRANSPORTE; consulte o Manual do utilizador.

  4. Desligue o motor e retire a chave.

  5. Rode a plataforma do cortador na posição SERVIçO; consulte o Manual do utilizador.

Remoção dos tampões

Plataforma de 152 cm:

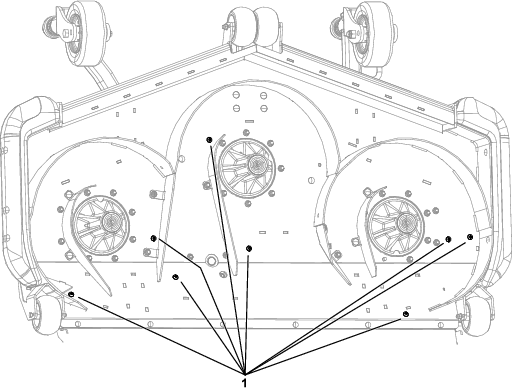

g308834

Figura 1

  1. Velas

Plataforma de 183 cm:

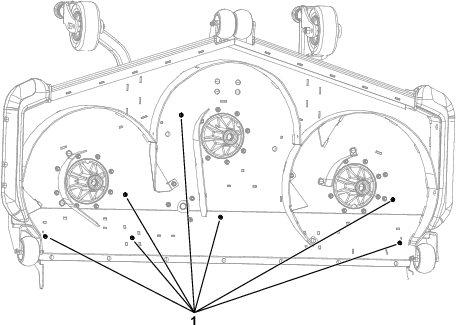

g308835

Figura 2

  1. Velas

Remoção das lâminas

  1. Fixe a extremidade da lâmina utilizando um pedaço de tecido ou uma luva grossa.

  2. Retire o parafuso da lâmina, o recipiente antidanos e lâmina do eixo (Figura 3).

    Guarde as peças para instalação posterior.

    g011355

    Figura 3

    1. Parafuso da lâmina
    2. Dispositivo antidanos

Retirar os abafadores existentes

Apenas para plataformas de cortador de 152 cm

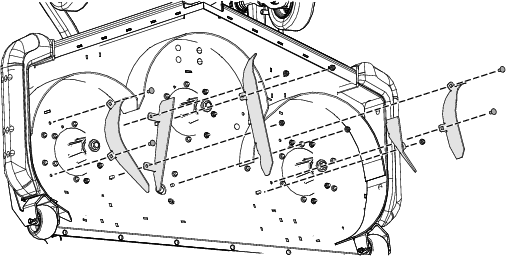

Remova os abafadores existentes e os fixadores da plataforma de corte como se mostra na Figura 4.

Guarde as peças se remover o kit no futuro.

g308832

Figura 4

Para plataformas de cortador de 183 cm

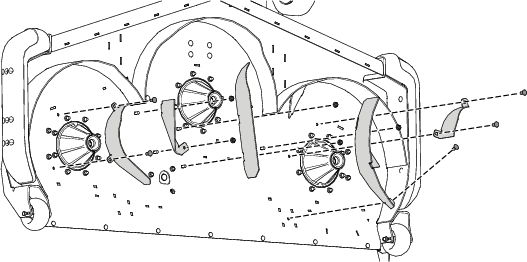

Remova os abafadores existentes e fixadores da plataforma de corte como se mostra na Figura 5.

Guarde as peças se remover o kit no futuro.

g308833

Figura 5

Instalação dos abafadores Recycler

Peças necessárias para este passo:

Abafador direito traseiro1
Abafador central traseiro1
Abafador esquerdo traseiro1
Abafador tirante lateral2
Abafador tirante central1
Porca de bloqueio (⅜ pol.)12
Parafuso de carroçaria (⅜ pol. x ⅞ pol.)12

Apenas para plataformas de cortador de 152 cm

  1. Instale sem apertar o abafador direito traseiro na plataforma do cortador utilizando três parafusos de carroçaria (⅜ pol. x ⅞ pol.) e três porcas de bloqueio (⅜ pol.) como se mostra na Figura 6.

  2. Instale sem apertar o abafador esquerdo traseiro na plataforma do cortador utilizando três parafusos de carroçaria (⅜ pol. x ⅞ pol.) e três porcas de bloqueio (⅜ pol.) como se mostra na Figura 6.

  3. Instale sem apertar o abafador central traseiro na plataforma do cortador utilizando dois parafusos de carroçaria (⅜ pol. x ⅞ pol.) e duas porcas de bloqueio ⅜ pol.) como se mostra na Figura 6.

  4. Instale sem apertar o abafador central traseiro no abafador direito traseiro utilizando um parafuso de carroçaria (⅜ pol. x ⅞ pol.) e uma porca de bloqueio (⅜ pol.) como se mostra na Figura 6.

  5. Instale sem apertar os dois abafadores esquerdos traseiros e abafador central traseiro utilizando três parafusos de carroçaria (⅜ pol. x ⅞ pol.) e três porcas de bloqueio (⅜ pol.) como se mostra na Figura 6.

    Note: A extremidade em gancho de cada tirante liga à ranhura no abafador da câmara.

    Note: Pode ser necessário desapertar o abafador correspondente para permitir que a extremidade em gancho do tirante encaixe corretamente.

  6. Tape os furos utilizando as ferragens removidas no procedimento Remoção dos tampões.

    Instale os parafusos de carroçaria nos furos quadrados. Instale os parafusos de cabeça de tremoço nos furos redondos.

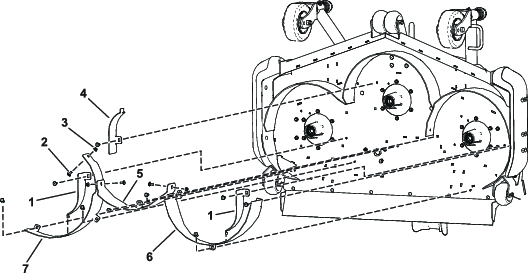

g306693

Figura 6

  1. Abafador tirante lateral
  2. Parafuso de carroçaria (⅜ pol. x ⅞ pol.)
  3. Porca de bloqueio (⅜ pol.)
  4. Abafador tirante central
  5. Abafador central traseiro
  6. Abafador esquerdo traseiro
  7. Abafador direito traseiro

Para plataformas de cortador de 183 cm

  1. Instale sem apertar o abafador direito traseiro na plataforma do cortador utilizando dois parafusos de carroçaria (⅜ pol. x ⅞ pol.) e duas porcas de bloqueio (⅜ pol.) como se mostra na Figura 7.

  2. Instale sem apertar o abafador esquerdo traseiro na plataforma do cortador utilizando dois parafusos de carroçaria (⅜ pol. x ⅞ pol.) e duas porcas de bloqueio (⅜ pol.) como se mostra na Figura 7.

  3. Instale sem apertar o abafador central traseiro na plataforma do cortador utilizando três parafusos de carroçaria (⅜ pol. x ⅞ pol.) e três porcas de bloqueio (⅜ pol.) como se mostra na Figura 7.

  4. Instale sem apertar o abafador central traseiro no abafador direito traseiro e o abafador esquerdo traseiro utilizando dois parafusos de carroçaria (⅜ pol. x ⅞ pol.) e duas porcas de bloqueio (⅜ pol.) como se mostra na Figura 7.

  5. Instale sem apertar os dois abafadores esquerdos traseiros e abafador central traseiro utilizando três parafusos de carroçaria (⅜ pol. x ⅞ pol.) e três porcas de bloqueio (⅜ pol.) como se mostra na Figura 7.

    Note: A extremidade em gancho de cada tirante liga à ranhura no abafador da câmara.

    Note: Pode ser necessário desapertar o abafador correspondente para permitir que a extremidade em gancho do tirante encaixe corretamente.

  6. Tape os furos utilizando as ferragens removidas no procedimento Remoção dos tampões.

    Instale os parafusos de carroçaria nos furos quadrados. Instale os parafusos de cabeça de tremoço nos furos redondos.

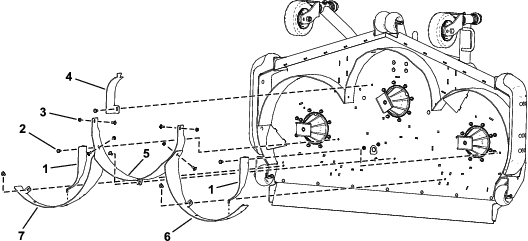

g306198

Figura 7

  1. Abafador tirante lateral
  2. Parafuso de carroçaria (⅜ pol. x ⅞ pol.)
  3. Porca de bloqueio (⅜ pol.)
  4. Abafador tirante central
  5. Abafador central traseiro
  6. Abafador esquerdo traseiro
  7. Abafador direito traseiro

Instalação das lâminas

Instale a lâmina, recipiente antidanos e parafuso da lâmina e aperte o parafuso da lâmina com 115 a 149 N·m como se mostra na Figura 8.

Important: A parte curva da lâmina tem de estar virada para o interior da plataforma do cortador para assegurar uma boa capacidade de corte adequada.

Note: Depois de bater num objeto estranho aperte todas as porcas das polias do veio com 115 a 149 N·m.

g011355

Figura 8

  1. Parafuso da lâmina
  2. Dispositivo antidanos

Aperto das ferragens

  1. Aperte todas as porcas e parafusos dos abafadores.

  2. Rode as lâminas e certifique-se de que há folga entre as lâminas e os abafadores. Se não existir, desaperte os abafadores até que exista folga e, em seguida, prenda os abafadores.

Conclusão da instalação

Rode a plataforma do cortador na posição CORTE; Consulte o Manual do utilizador.

Conversão novamente para a descarga traseira

  1. Estacione a máquina numa superfície plana.

  2. Engate o travão de estacionamento.

  3. Eleve a plataforma de corte para a posição TRANSPORTE; consulte o Manual do utilizador.

  4. Desligue o motor e retire a chave.

  5. Rode a plataforma do cortador na posição SERVIçO; consulte o Manual do utilizador.

  6. Remova os abafadores Recycler.

    Guarde as ferragens.

  7. Substitua as lâminas Recycler por lâminas comuns (caso se aplique).

  8. Instale os parafusos de cabeça sextavada interior (⅜ pol. x ¾ pol.) e as porcas flangeadas (⅜ pol.) nos furos na parte superior da plataforma com a cabeça do parafuso por baixo.

    Note: Tem de tapar todos os furos abertos não tapados por resguardos da correia ou pela estrutura para evitar que areia ou outros pequenos objetos sejam projetados através da plataforma.
