Oppbevaringsposesett

Deler som er nødvendige for dette trinnet:

1. Monter posestangen i søppelposen.

2. Monter R-klemmene til døren (Figur 1).



   Figur 1

   1. Bolt (⅜ x ¾ tomme)
   2. R-klemme
   3. Låsemutter (⅜ tomme)
   4. Posestang
   5. Søppelpose
   6. Stor brakett
   7. R-klemme montert

3. Fest den store braketten løst til døren med to bolter (⅜ x ¾ tomme) og to låsemuttere (⅜ tomme), som vist i Figur 1.

4. Plasser braketten på døren slik at den ikke kommer i veien for maskinen (Figur 1).

5. Stram boltene som fester den store braketten (Figur 1).

6. Monter søppelsekken og stangen i den store braketten (Figur 1).

Deler som er nødvendige for dette trinnet:

1. Monter posestangen i søppelposen.

2. Fest den lille braketten løst på veltebøyle med en U-bolt og to låsemuttere (⅜ tomme), som vist i Figur 2.

3. Plasser braketten på veltebøylen slik at den ikke kommer i veien for maskinen (Figur 2).

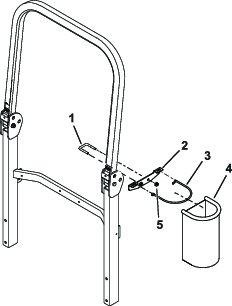

   Figur 2

   1. U-bolt
   2. Liten brakett
   3. Posestang
   4. Søppelpose
   5. Låsemutter (⅜ tomme)

4. Stram U-bolten som fester den lille braketten (Figur 2).

5. Monter søppelsekken og stangen i den lille braketten (Figur 2).

Deler som er nødvendige for dette trinnet:

1. Fjern armlenepanelet for å få tilgang til armlenedelene (Figur 3).



   Figur 3

   1. Drikkeholder
   2. Armlenepute
   3. Eksisterende armlenebrakett – kast
   4. Armlenebrakett
   5. Mutter
   6. Låsemutter (nr. 10)
   7. Flat skive
   8. Bolt (nr. 10 x ⅝ tomme)
   9. Armlenepanel

2. Fjern mutterne som fester armleneputen. Kast den eksisterende armlenebraketten (Figur 3).

3. Monter den nye armlenebraketten og armleneputen til armlenet med de tidligere fjernede mutterne (Figur 3).

4. Monter drikkeholderen til armlenebraketten med to bolter (nr. 10 x ⅝ tomme), to skiver og to låsemuttere (nr. 10) (Figur 3).

5. Monter armlenepanelet (Figur 3).
