Kit de bolsa de almacenamiento

Unidad de tracción Groundsmaster® Serie 3200 o 3300

Model No. 139-2020-Serial No. and Up

Instalación

Preparación de la máquina

Preparación de la máquina

  1. Aparque la máquina en una superficie nivelada.

  2. Baje todos los accesorios (si están equipados).

  3. Accione el freno de estacionamiento.

  4. Apague el motor y retire la llave.

Instalación de la papelera en una puerta de la cabina

Piezas necesarias en este paso:

Soporte grande1
Perno de cabeza hexagonal (⅜" x ¾")2
Contratuerca (3/8")2
Abrazadera en R2
Papelera1
Varilla de la papelera1

  1. Instale la varilla en la papelera.

  2. Instale las abrazaderas en R en la puerta (Figura 1).

    g308012

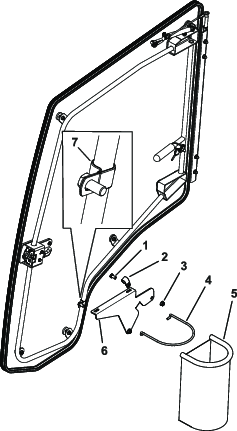

    Figura 1

    1. Perno (⅜" x ¾")
    2. Abrazadera en R
    3. Contratuerca (⅜")
    4. Varilla
    5. Papelera
    6. Soporte grande
    7. Abrazadera en R instalada

  3. Sujete provisionalmente el soporte grande a la puerta con 2 pernos (⅜" x ¾") y 2 contratuercas (⅜"), como se muestra en la Figura 1.

  4. Coloque el soporte en la puerta de manera que no interfiera con la máquina (Figura 1).

  5. Apriete los pernos que sujetan el soporte grande (Figura 1).

  6. Instale la papelera y la varilla en el soporte grande (Figura 1).

Instalación de la papelera en una barra antivuelco

Piezas necesarias en este paso:

Soporte pequeño1
Contratuerca (⅜")2
Papelera1
Varilla de la papelera1
Perno en U2

  1. Instale la varilla en la papelera.

  2. Sujete provisionalmente el soporte pequeño a la barra antivuelco con un perno en U y 2 contratuercas (⅜"), como se muestra en la Figura 2.

  3. Coloque el soporte en la barra antivuelco de manera que no interfiera con la máquina (Figura 2).

    g308013

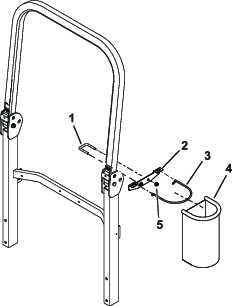

    Figura 2

    1. Perno en U
    2. Soporte pequeño
    3. Varilla
    4. Papelera
    5. Contratuerca (⅜")

  4. Apriete el perno en U que sujeta el soporte pequeño (Figura 2).

  5. Instale la papelera y la varilla en el soporte pequeño (Figura 2).

Instalación del portabebidas en el reposabrazos

Piezas necesarias en este paso:

Soporte del reposabrazos1
Portabebidas1
Arandela plana2
Perno de cabeza hexagonal (N° 10 x ⅝")2
Contratuerca (Nº 10)2

  1. Retire el panel del reposabrazos para tener acceso a las fijaciones del reposabrazos (Figura 3).

    g308014

    Figura 3

    1. Portabebidas
    2. Superficie de apoyo del reposabrazos
    3. Soporte del reposabrazos existente — desechar
    4. Soporte del reposabrazos
    5. Tuerca
    6. Contratuerca (N° 10)
    7. Arandela plana
    8. Perno (Nº 10 x ⅝")
    9. Panel del reposabrazos

  2. Retire las tuercas que sujetan la almohadilla del reposabrazos. Deseche el soporte del reposabrazos existente (Figura 3).

  3. Instale el soporte nuevo del reposabrazos y la almohadilla del reposabrazos en el reposabrazos con las tuercas que retiró anteriormente (Figura 3).

  4. Instale el portabebidas en el soporte del reposabrazos con 2 pernos (Nº 10 x ⅝"), 2 arandelas y 2 contratuercas (Nº 10), como se muestra en la Figura 3.

  5. Instale el panel del reposabrazos (Figura 3).
