収納バッグキット

この作業に必要なパーツ

1. ごみ袋にロッドを取り付ける。

2. ドアに R クランプを取り付ける（図 1）。

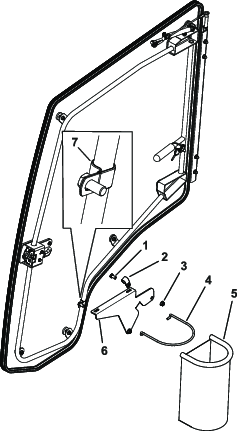

   図 1

   1. ボルト（⅜ x ¾"）
   2. R クランプ
   3. ロックナット（⅜"）
   4. 袋用ロッド
   5. ごみ袋
   6. ブラケット（大）
   7. R クランプを取り付けた状態

3. ブラケット（大）をドアに仮止めする；ボルト（3/8 x 3/4"）2本とロックナット（3/8"）2個を使用して図 1のように取り付ける。

4. ブラケットが機体に干渉しないようにブラケットの位置を調整する（図 1）。

5. ブラケット（大）固定用のボルトを本締めする（図 1）。

6. ごみ袋とロッドをブラケット（大）に取り付ける（図 1）。

この作業に必要なパーツ

1. ごみ袋にロッドを取り付ける。

2. ブラケット（小）を ROPS に仮止めする；U ボルト 2 本とロックナット（3/8"）2 個を使用して図 2のように取り付ける。

3. ブラケットが ROPS に干渉しないようにブラケットの位置を調整する（図 2）。



   図 2

   1. Ｕボルト
   2. ブラケット（小）
   3. 袋用ロッド
   4. ごみバッグ
   5. ロックナット（⅜"）

4. ブラケット（小）固定用の U ボルトを本締めする（図 2）。

5. ごみ袋とロッドをブラケット（小）に取り付ける（図 2）。

この作業に必要なパーツ

1. アームレストパネルを外してアームレストの金属部にアクセスできるようにする（図 3）。



   図 3

   1. ドリンクホルダー
   2. アームレスト・パッド
   3. 既存のアームレストブラケット：廃棄する
   4. アームレストブラケット
   5. ナット
   6. ロックナット（#10）
   7. 平ワッシャ
   8. ボルト（#10 x ⅝"）
   9. アームレストパネル

2. アームレストパッドを止めているナットを外す。既存のアームレストブラケットを廃棄する（図 3）。

3. 取り外したナットを使用して、アームレストに新しいアームレストブラケットとパッドを取り付ける（図 3）

4. アームレストブラケットにドリンクホルダーを取り付ける；ボルト（#10 x 5/8"）2 本、ワッシャ 2 枚、ロックナット（#10）2 個で図 3のように取り付ける。

5. アームレストパネルを元通りに取り付ける（図 3）。
