Ablage-Kit

Zugmaschine der Serie Groundsmaster® 3200 oder 3300

Model No. 139-2020-Serial No. and Up

Installation

Vorbereiten der Maschine

Vorbereiten der Maschine

  1. Stellen Sie die Maschine auf eine ebene Fläche.

  2. Alle Anbaugeräte (falls vorhanden) absenken.

  3. Aktivieren Sie die Feststellbremse.

  4. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

Anbringen des Abfallbehälters an einer Kabinentür

Für diesen Arbeitsschritt erforderliche Teile:

Große Montagehalterung1
Sechskantschraube (⅜" x ¾")2
Sicherungsmutter (⅜")2
R-Klemme2
Abfallbehälter1
Haltebügel für Abfallbehälter1

  1. Setzen Sie den Haltebügel in den Abfallbehälter ein.

  2. Montieren Sie die R-Klemmen an der Tür (Bild 1).

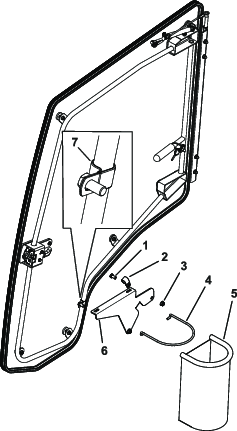

    g308012

    Bild 1

    1. Schraube (⅜" x ¾")
    2. R-Klemme
    3. Sicherungsmutter (⅜")
    4. Haltebügel
    5. Abfallbehälter
    6. Große Montagehalterung
    7. R-Klemme montiert

  3. Befestigen Sie die große Montagehalterung lose mit zwei Schrauben (3/8" x ¾") und zwei Sicherungsmuttern (3/8") an der Tür, wie in Bild 1 dargestellt.

  4. Positionieren Sie die Montagehalterung so an der Tür, dass sie den Maschinebetrieb nicht behindert (Bild 1).

  5. Ziehen Sie die Schrauben der großen Montagehalterung an (Bild 1).

  6. Bringen Sie den Abfallbehälter und den Haltebügel an der großen Montagehalterung an (Bild 1).

Anbringen des Abfallbehälters an einem Überrollbügel

Für diesen Arbeitsschritt erforderliche Teile:

Kleine Montagehalterung1
Sicherungsmutter (⅜")2
Abfallbehälter1
Haltebügel für Abfallbehälter1
U-Bügel2

  1. Setzen Sie den Haltebügel in den Abfallbehälter ein.

  2. Befestigen Sie die kleine Montagehalterung lose mit einem U-Bügel und zwei Sicherungsmuttern (3/8") am Überrollbügel an, wie in Bild 2 dargestellt.

  3. Positionieren Sie die Montagehalterung so am Überrollbügel, dass sie den Maschinebetrieb nicht behindert (Bild 2).

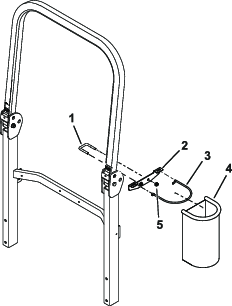

    g308013

    Bild 2

    1. U-Bügel
    2. Kleine Montagehalterung
    3. Haltebügel
    4. Abfallbehälter
    5. Sicherungsmutter (⅜")

  4. Ziehen Sie die Schrauben der kleinen Montagehalterung an (Bild 2).

  5. Bringen Sie den Abfallbehälter und den Haltebügel an der kleinen Montagehalterung an (Bild 2).

Anbringen des Getränkehalters an der Armlehne

Für diesen Arbeitsschritt erforderliche Teile:

Armlehnen-Halterung1
Getränkehalter1
Flachscheibe2
Sechskantschraube (Nr. 10 x 5/8")2
Sicherungsmutter (Nr. 10)2

  1. Entfernen Sie die Armlehnenverkleidung, um auf die Befestigungselemente in der Armlehne zugreifen zu können (Bild 3).

    g308014

    Bild 3

    1. Getränkehalter
    2. Armlehnenpolster
    3. Vorhandene Armlehnen-Halterung, bitte entsorgen
    4. Armlehnen-Halterung
    5. Mutter
    6. Sicherungsmutter (Nr. 10)
    7. Flachscheibe
    8. Schraube Nr. 10 x ⅝"
    9. Armlehnenverkleidung

  2. Entfernen Sie die Muttern, mit denen das Armlehnenpolster befestigt ist. Entsorgen Sie die vorhandene Armlehnen-Halterung (Bild 3).

  3. Befestigen Sie die neue Armlehnen-Halterung und das Armlehnenpolster mit den zuvor entfernten Muttern an der Armlehne (Bild 3).

  4. Befestigen Sie den Getränkehalter mit zwei Schrauben (Nr. 10 x 5/8") und zwei Sicherungsmuttern (Nr. 10) an der Armlehnen-Halterung, wie in Bild 3 dargestellt.

  5. Bringen Sie die Armlehnenverkleidung wieder an (Bild 3).
