Kit CE

1. Garez la machine sur une surface plane et horizontale.

2. Abaissez les unités de coupe.

3. Serrez le frein de stationnement.

4. Coupez le moteur et enlevez la clé.

Pièces nécessaires pour cette opération:

Utilisez la clé pour verrouiller et déverrouiller le loquet.

1. Déverrouillez et soulevez le capot.

2. Retirez l'œillet en caoutchouc existant sur le côté gauche du capot.

3. Retirez l'écrou de blocage du loquet (Figure 1).

4. Insérez le loquet dans le trou sur le côté gauche du capot (Figure 1).

   Note: Veillez à placer le loquet à l'intérieur du capot et orienté vers le bas.

5. Placez l'écrou de blocage sur le verrou pour le fixer au capot.



   Figure 1

   1. Écrou existant du loquet
   2. Trou dans le capot
   3. Loquet
   4. Clé

6. Fixez le support du loquet sur le cadre au moyen d'un boulon de carrosserie (5/16" x ¾") et d'un écrou à embase (5/16") (Figure 2).

7. Fermez le capot lentement pour vérifier si le loquet s'engage correctement.

8. Si ce n'est pas le cas, desserrez les vis qui fixent le support du loquet et ajustez le support au besoin.

9. Serrez les boulons et vérifiez que le loquet s'engage correctement.

10. Serrez l'écrou et le boulon à un couple de 40,7 à 49,7 N·m.



    Figure 2

    1. Boulon de carrosserie
    2. Support
    3. Écrou à embase
    4. Support en place

Pièces nécessaires pour cette opération:

1. Retirez les fixations existantes qui maintiennent le panneau latéral sur la machine et déposez le panneau latéral.

2. Installez les 2 vis (5/16" x ¾") sur le panneau latéral et retournez ce dernier pour installer les 2 écrous poussoirs (5/16") sur les vis (Figure 3).



   Figure 3

   1. Vis (5/16" x ¾")
   2. Écrou poussoir (5/16")
   3. Écrou hexagonal (5/16")

3. Vissez l'écrou hexagonal (5/16") sur la vis pour serrer l'écrou poussoir contre le panneau latéral (Figure 3).

4. Enlevez l'écrou hexagonal et serrer l'écrou poussoir restant contre le panneau latéral.

5. Reposez le panneau latéral sur la machine à l'aide des fixations conservées (Figure 4).

   Note: Ne serrez pas les vis à plus de 14 N·m.

6. Répétez cette procédure de l'autre côté.

7. Une fois terminé, retirez l'écrou hexagonal et mettez-le au rebut.



   Figure 4

   1. Cadre de la machine
   2. Panneau latéral

Pièces nécessaires pour cette opération:

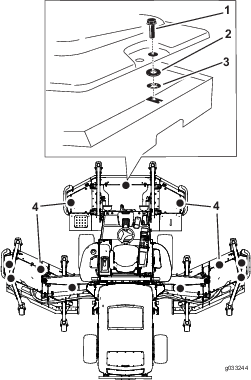

1. Retirez le boulon qui fixe le couvercle de courroie au plateau de coupe et déposez le couvercle de courroie.

2. Placez le boulon existant dans le trou prévu à cet effet dans le couvercle de courroie.

3. En passant par le dessous, installez la rondelle de butée et l'écrou poussoir sur le boulon existant pour le maintenir sur le couvercle de courroie, comme montré à la Figure 5.

4. Montez le couvercle de courroie sur le plateau de coupe. Utilisez le boulon conservé pour le fixer au plateau de coupe.

5. Répétez la procédure pour toutes les fixations du couvercle de courroie.



   Figure 5

   1. Boulon
   2. Rondelle de butée
   3. Écrou poussoir (5/16")
   4. Installez un boulon à tous les emplacements indiqués

Contactez votre distributeur Toro agréé pour configurer le logiciel de la machine en mode CE.

Pièces nécessaires pour cette opération:

Voir la Figure 6 pour cette procédure.

Figure 6

1. Autocollant de marque de conformité CE
2. Autocollant de l'année de production
3. Autocollant de sécurité CE
4. Côté gauche de la machine

1. Apposez l'autocollant de sécurité CE (réf. 132-1322) sur l'autocollant de sécurité existant (réf. 117-2754) sur le couvercle du rangement central.

   Note: Le rangement central est situé à gauche du siège.

2. Apposez l'autocollant de marque de conformité CE près de l'autocollant de l'année de production.
