CE-sats

Traktorenheter i Groundsmaster® 5900-serien, 2016 och senare

Model No. 132-1340-Serial No. and Up

Säkerhet

Säkerhets- och instruktionsdekaler

decal132-1322

132-1322

Note: Maskinen har testats och uppfyller branschstandardens krav på statisk stabilitet i sidled och i längdriktning, och den högsta rekommenderade lutningen anges på dekalen. Gå igenom instruktionerna för körning av maskinen i sluttningar i bruksanvisningen och beakta aktuella förutsättningar för att fastställa om maskinen kan användas under de förhållanden som för närvarande råder på arbetsplatsen. Förändringar i terrängen kan leda till att maskinens manövrering i sluttningar förändras.

  1. Varning – läs bruksanvisningen.
  2. Varning – alla användare måste utbildas innan de använder maskinen.
  3. Varning – använd säkerhetsbälte.
  4. Varning – använd hörselskydd.
  5. Risk för kringflygande föremål – håll kringstående på avstånd.
  6. Avkapnings-/avslitningsrisk för händer och fötter – håll avstånd till rörliga delar och se till att alla skydd sitter på plats.
  7. Vältrisk – sänk ned klippenheten när du kör nedför sluttningar och kör inte på sluttningar vars lutning överstiger 19 grader.
  8. Varning – koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln innan du kliver ur maskinen.

Montering

Förbereda maskinen

  1. Parkera maskinen på en plan yta.

  2. Sänk klippenheterna.

  3. Koppla in parkeringsbromsen.

  4. Stäng av motorn och ta ut nyckeln.

Montera motorhuvsspärren

Delar som behövs till detta steg:

Spärr1
Spärrnyckel1
Spärrfäste1
Vagnskruv (5/16 x ¾ tum)1
Flänsmutter (5/16 tum)1

Använd nyckeln för att låsa och låsa upp spärren.

  1. Frigör och öppna motorhuven.

  2. Ta bort den befintliga gummihylsan som sitter på motorhuvens vänstra sida.

  3. Ta bort låsmuttern från motorhuvsspärren (Figur 1).

  4. Montera låsspärren i hålet på motorhuvens vänstra sida (Figur 1).

    Note: Kontrollera att spärren sitter på motorhuvens insida och är riktad nedåt.

  5. Montera låsmuttern på spärren och fäst den på motorhuven.

    g033241

    Figur 1

    1. Befintlig mutter från spärren
    2. Hål i motorhuven
    3. Spärr
    4. Nyckel

  6. Montera spärrfästet på ramen med en vagnsskruv (5/16 x 3/4 tum) och flänsmutter (5/16 tum) (Figur 2).

  7. Stäng motorhuven långsamt och se om spärren aktiveras.

  8. Om den inte aktiveras lossar du skruvarna som fäster spärrfästet och justerar fästet efter behov.

  9. Dra åt skruven och kontrollera att spärren hakar i.

  10. Dra åt skruven och muttern till 40,7–49,7 N·m.

    g033239

    Figur 2

    1. Vagnsbult
    2. Fäste
    3. Flänsmutter
    4. Fäste installerad

Montera sidopanelens fästelement

Delar som behövs till detta steg:

Skruv (5/16 x 3/4 tum)4
Tryckmutter (5/16 tum)4
Sexkantsmutter (5/16 tum)1

  1. Ta bort de befintliga fästelement som fäster sidopanelen vid maskinen, och ta bort sidopanelen.

  2. Montera två skruvar (5/16 x 3/4 tum) på sidopanelen. Vänd på den och sätt på de två tryckmuttrarna (5/16 tum) på skruvarna (Figur 3).

    g011940

    Figur 3

    1. Skruv (5/16 x 3/4 tum)
    2. Tryckmutter (5/16 tum)
    3. Sexkantsmutter (5/16 tum)

  3. Montera sexkantsmuttern (5/16 tum) på skruven för att flytta tryckmuttern så att den sitter tätt mot sidopanelen (Figur 3).

  4. Ta bort sexkantsmuttern och flytta den andra tryckmuttern så att den sitter tätt mot sidopanelen.

  5. Montera sidopanelen på maskinen med de sparade fästelementen (Figur 4).

    Note: Dra inte åt skruvarna till mer än 14 N·m.

  6. Upprepa proceduren på motsatt sida.

  7. Ta bort sexkantsmuttern när du är klar, och släng den.

    g033242

    Figur 4

    1. Maskinram
    2. Sidopanel

Montera remkåpans fästelement

Delar som behövs till detta steg:

Tryckbricka11
Tryckmutter (5/16 tum)11

  1. Ta bort skruven som fäster remkåpan vid klippdäcket och ta bort remkåpan.

  2. Montera den befintliga skruven i dess hål på remkåpan.

  3. Montera tryckbrickan och tryckmuttern underifrån på den befintliga skruven så att den sitter kvar på remkåpan. Se Figur 5.

  4. Montera remkåpan på klippdäcket. Sätt fast den på klippdäcket med den sparade skruven.

  5. Upprepa proceduren för alla remkåpans fästelement.

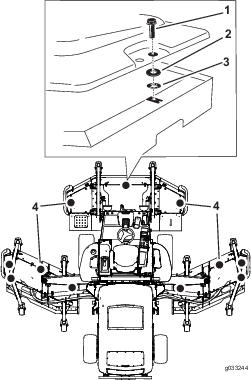

    g033244

    Figur 5

    1. Skruv
    2. Tryckbricka
    3. Tryckmutter (5/16 tum)
    4. Montera en skruv på alla markerade platser

Justera maskinens programvara

Kontakta en auktoriserad Toro-återförsäljare om du vill ställa in maskinens programvara till CE-läge.

Montera dekalerna

Delar som behövs till detta steg:

CE-varningsdekal (artikelnr 132-1322)1
CE-märkningsdekal1

Detta förfarande beskrivs i Figur 6.

g243540

Figur 6

  1. CE-märkningsdekal
  2. Dekal med uppgift om tillverkningsår
  3. CE-varningsdekal
  4. Maskinens vänstra sida

  1. Fäst CE-varningsdekalen (artikelnr 132-1322) ovanpå den befintliga varningsdekalen (artikelnr 117-2754) på förvaringscentrets lock.

    Note: Förvaringscentret sitter till vänster om sätet.

  2. Fäst CE-märkningsdekalen bredvid dekalen med tillverkningsår.
