CE-set

1. Parkeer de machine op een horizontaal oppervlak.

2. Breng de maai-eenheden omlaag.

3. Stel de parkeerrem in werking.

4. Zet de motor af en verwijder het sleuteltje.

Benodigde onderdelen voor deze stap:

Gebruik de sleutel om te vergrendelen en te ontgrendelen.

1. Ontgrendel en open de motorkap.

2. Verwijder de aanwezige rubberen pakkingring van de linkerkant van de motorkap.

3. Verwijder de borgmoer uit de motorkapsluiting (Figuur 1).

4. Monteer de vergrendeling door de opening in de linkerkant van de motorkap (Figuur 1).

   Note: Zorg ervoor dat de grendel zich binnenin de motorkap bevindt en naar beneden wijst.

5. Monteer de borgmoer op de vergrendeling om ze aan de motorkap te bevestigen.



   Figuur 1

   1. Bestaande moer van de vergrendeling
   2. Opening in de motorkap
   3. Vergrendeling
   4. Sleutel

6. Monteer de grendelbeugel op het frame; gebruik een slotbout (5/16" x ¾") en een flensmoer (5/16") (Figuur 2).

7. Sluit langzaam de motorkap om te zien of de grendel pakt.

8. Als dat niet het geval is, dient u de schroeven waarmee de beugel van de vergrendeling bevestigd is los te zetten en de beugel aan te passen zoals vereist.

9. Draai de bout vast en ga na of de grendel pakt.

10. Draai de moer en bout vast met een torsie van 40,7 tot 49,7 N·m.



    Figuur 2

    1. Slotbout
    2. Beugel
    3. Flensmoer
    4. Beugel gemonteerd

Benodigde onderdelen voor deze stap:

1. Verwijder het bestaande bevestigingsmateriaal waarmee het zijpaneel is bevestigd aan de machine en verwijder het zijpaneel.

2. Monteer de 2 schroeven (5/16" x ¾") op het zijpaneel en draai het om zodat u de 2 drukmoeren (5/16") kunt aanbrengen op de schroef (Figuur 3).



   Figuur 3

   1. Schroef (5/16" x ¾")
   2. Drukmoer (5/16")
   3. Zeskantige moer (5/16")

3. Monteer de zeskantige moer (5/16") op de schroef om de drukmoer vast te zetten tegen het zijpaneel (Figuur 3).

4. Verwijder de zeskantige moer en zet de andere drukmoer tegen het zijpaneel vast.

5. Monteer het zijpaneel op de machine; gebruik hierbij de borgschroef (Figuur 4).

   Note: Draai de schroeven niet vaster dan 14 N·m.

6. Herhaal deze procedure aan de andere kant.

7. Verwijder de zeskantige moer en gooi deze weg wanneer u klaar bent.



   Figuur 4

   1. Frame van de machine
   2. Zijpaneel

Benodigde onderdelen voor deze stap:

1. Draai de bout waarmee de riemkap aan het maaidek is bevestigd los, en verwijder de riemkappen.

2. Monteer de bestaande bout in de daarvoor bedoelde opening in de riemkap.

3. Monteer de drukring en drukmoer langs onderen op de bestaande bout om deze op de riemkap te bevestigen; zie Figuur 5.

4. Monteer de riemkap op het maaidek. Gebruik de borgbout om de kap op het maaidek te bevestigen.

5. Herhaal dit met al het bevestigingsmateriaal voor de riemkappen.

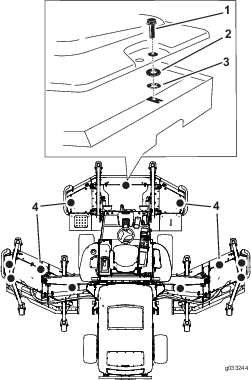

   Figuur 5

   1. Bout
   2. Drukring
   3. Drukmoer (5/16")
   4. Monteer een bout op alle aangeduide locaties

Neem contact op met uw erkende Toro dealer om de machinesoftware in te stellen op de CE-modus.

Benodigde onderdelen voor deze stap:

Raadpleeg Figuur 6 voor deze procedure.

Figuur 6

1. Sticker CE-markering
2. Sticker productiejaar
3. CE-waarschuwingssticker
4. Linkerkant van de machine

1. Breng de CE-waarschuwingssticker (onderdeelnummer 132-1322) aan over de aanwezige waarschuwingssticker (onderdeelnummer 117-2754) op het deksel van het opslagcompartiment.

   Note: Het opslagcompartiment bevindt zich links van de stoel.

2. Breng de CE-markeringssticker aan naast de sticker met het productiejaar.
