Kit para CE

Unidad de tracción Groundsmaster® Serie 5900 de 2016 y posteriores

Model No. 132-1340-Serial No. and Up

Seguridad

Pegatinas de seguridad e instrucciones

decal132-1322

132-1322

Note: Esta máquina cumple con la prueba estándar de estabilidad del sector en las pruebas longitudinales y laterales estáticas, con la pendiente máxima recomendada indicada en la pegatina. Revise las instrucciones del Manual del operador sobre la operación de la máquina en pendientes, y compruebe las condiciones en las que se va a utilizar la máquina para determinar si la máquina puede utilizarse en las condiciones reinantes en ese día y ese lugar en concreto. Los cambios en el terreno pueden producir un cambio en el funcionamiento de la máquina en pendientes.

  1. Advertencia – lea el Manual del operador.
  2. Advertencia – todos los operadores deben recibir formación antes de utilizar la máquina.
  3. Advertencia – lleve puesto el cinturón de seguridad.
  4. Advertencia – lleve protección auditiva.
  5. Peligro de objetos arrojados – mantenga alejadas a otras personas.
  6. Peligro de corte o desmembramiento de manos o pies – no se acerque a las piezas en movimiento; mantenga colocados todos los protectores.
  7. Peligro de vuelco—baje la unidad de corte al bajar pendientes; no conduzca en pendientes de más de 19°.
  8. Advertencia – accione el freno de estacionamiento, pare el motor y retire la llave antes de abandonar la máquina.

Instalación

Preparación de la máquina

  1. Aparque la máquina en una superficie nivelada.

  2. Baje las unidades de corte.

  3. Accione el freno de estacionamiento.

  4. Apague el motor y retire la llave.

Instalación del cierre del capó (

Piezas necesarias en este paso:

Cierre1
Llave de la cerradura1
Cerradero1
Perno de cuello cuadrado (5/16" x ¾")1
Tuerca con arandela prensada (5/16")1

Utilice la llave para abrir/cerrar el cierre.

  1. Desenganche y levante el capó.

  2. Retire el tapón de goma existente en el lado izquierdo del capó.

  3. Retire la tuerca de bloqueo del conjunto del resbalón (Figura 1).

  4. Instale la cerradura por el hueco del lado izquierdo del capó (Figura 1).

    Note: Compruebe que el pestillo quede dentro del capó, orientado hacia abajo.

  5. Instale la contratuerca en el cierre para sujetarlo al capó.

    g033241

    Figura 1

    1. Tuerca existente del cierre
    2. Orificio en el capó
    3. Cierre
    4. Llave

  6. Instale el cerradero en el bastidor con un perno de cuello cuadrado (5/16" x ¾") y una contratuerca (5/16") (Figura 2).

  7. Cierre el capó lentamente para ver si el cierre se engancha.

  8. Si no se engancha, afloje los tornillos que sujetan el cerradero y ajuste el cerradero según sea necesario.

  9. Apriete el perno y compruebe que la cerradura se engancha.

  10. Apriete la tuerca y el perno a entre 40,7 y 49,7 N∙m.

    g033239

    Figura 2

    1. Perno de cuello cuadrado
    2. Soporte
    3. Tuerca con arandela prensada
    4. Soporte instalado

Instalación de los herrajes del panel lateral

Piezas necesarias en este paso:

Tornillo (5/16 x ¾ pulgada)4
Tuerca rápida (5/16")4
Tuerca hexagonal (5/16")1

  1. Retire los herrajes existentes que aseguran el panel lateral a la máquina y retire el panel lateral.

  2. Instale los 2 tornillos (5/16 x ¾") al panel lateral y gírelo para instalar las 2 tuercas rápidas (5/16") en el tornillo (Figura 3).

    g011940

    Figura 3

    1. Tornillo (5/16 x ¾ pulgada)
    2. Tuerca rápida (5/16")
    3. Tuerca hexagonal (5/16")

  3. Instale la tuerca hexagonal (5/16") en el tornillo para apretar la tuerca rápida contra el panel lateral (Figura 3).

  4. Retire la tuerca hexagonal y apriete la otra tuerca rápida contra el panel lateral.

  5. Instale el panel lateral con la sujeción retenida a la máquina (Figura 4).

    Note: No apriete los tornillos a más de 14 N∙m.

  6. Repita este procedimiento en el otro lado.

  7. Retire la tuerca hexagonal cuando acabe y deséchela.

    g033242

    Figura 4

    1. Bastidor de la máquina
    2. Panel lateral

Instalación de los herrajes de la cubierta de la correa

Piezas necesarias en este paso:

Arandela de empuje11
Tuerca rápida (5/16")11

  1. Retire el perno que fija la cubierta de la correa a la carcasa del cortacésped y retire las cubiertas de la correa.

  2. Instale el perno existente en el taladro dedicado de la cubierta de la correa.

  3. Instale la arandela de empuje y la tuerca rápida al perno existente para retenerlo en la cubierta de la correa, tal y como se muestra en la Figura 5.

  4. Instale la cubierta de la correa en la carcasa de corte. Utilice el perno retenido para sujetarlo a la carcasa de corte.

  5. Repita el procedimiento para todos los herrajes de la cubierta de la correa.

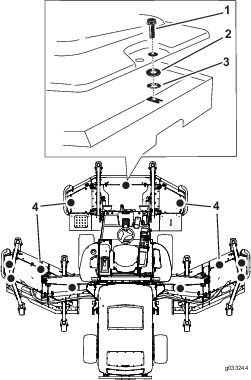

    g033244

    Figura 5

    1. Perno
    2. Arandela de empuje
    3. Tuerca rápida (5/16")
    4. Instale un perno en todas las ubicaciones marcadas

Ajuste del software de la máquina

Póngase en contacto con su distribuidor autorizado de Toro para ajustar el software de la máquina al Modo CE.

Instalación de las pegatinas

Piezas necesarias en este paso:

Pegatina de advertencia para CE (Pieza N.º 132-1322)1
Pegatina con marca CE1

Consulte la Figura 6 para conocer el procedimiento.

g243540

Figura 6

  1. Pegatina con marca CE
  2. Pegatina con el año de fabricación
  3. Pegatina de advertencia para CE
  4. Lado izquierdo de la máquina

  1. Coloque la pegatina de advertencia para CE (Pieza N.º 132-1322) sobre la pegatina de advertencia existente (Pieza N.º 117-2754) en la cubierta del centro de almacenaje.

    Note: El centro de almacenaje está situado a la izquierda del asiento.

  2. Instale la pegatina con marca CE junto a la pegatina del año de producción.
