CE-sarja

Vuoden 2016 ja sitä uudemmat Groundsmaster® 5900 -sarjan ajoyksiköt

Model No. 132-1340-Serial No. and Up

Turvaohjeet

Turva- ja ohjetarrat

decal132-1322

132-1322

Note: Tämä kone on teknisen standardin vakaustestin mukainen staattisten lateraalisten ja pituussuuntaisten testien osalta tarran osoittamalla suositellulla enimmäiskaltevuudella. Tutustu käyttöoppaan ohjeisiin koneen käytöstä rinteissä, tarkasta koneen käyttöolosuhteet ja määritä niiden perusteella, voidaanko konetta käyttää kyseisellä paikalla ja vallitsevissa olosuhteissa. Maaston muutokset voivat vaikuttaa koneen käyttöön rinteissä.

  1. Vaara: lue käyttöopas.
  2. Vaara: kaikkien käyttäjien on saatava koulutus ennen koneen käyttöä.
  3. Vaara: käytä turvavyötä.
  4. Vaara – käytä kuulosuojaimia.
  5. Esineiden sinkoutumisvaara – pidä sivulliset loitolla.
  6. Käsien ja jalkojen loukkaantumisvaara – Pysy etäällä liikkuvista osista. Pidä kaikki suojukset ja suojalevyt paikoillaan.
  7. Kaatumisvaara – Laske leikkuuyksikkö, kun ajat rinteitä alas. Älä käytä rinteissä, joiden kaltevuus on yli 19 astetta.
  8. Vaara – kytke seisontajarru, sammuta moottori ja irrota virta-avain, ennen kuin poistut koneen luota.

Asennus

Koneen valmistelu

  1. Pysäköi kone tasaiselle alustalle.

  2. Laske leikkuuyksiköt.

  3. Kytke seisontajarru.

  4. Sammuta moottori ja irrota virta-avain.

Konepellin salvan asennus

Vaiheeseen tarvittavat osat:

Salpa1
Salvan avain1
Salvan tuki1
Lukkopultti (5/16 × ¾ tuumaa)1
Laippamutteri (5/16 tuumaa)1

Lukitse ja avaa salpa avaimella.

  1. Irrota salpa ja nosta konepelti.

  2. Irrota kuminen läpivientisuojus konepellin vasemmalta puolelta.

  3. Irrota lukkomutteri salpa-kokoonpanosta (Kuva 1).

  4. Asenna lukitussalpa konepellin vasemmalla puolella olevan aukon läpi (Kuva 1).

    Note: Varmista, että haka asettuu konepellin sisäpuolelle ja osoittaa alaspäin.

  5. Kiinnitä salpa konepeltiin asentamalla siihen lukkomutteri.

    g033241

    Kuva 1

    1. Salvan vanha mutteri
    2. Konepellin aukko
    3. Salpa
    4. Avain

  6. Asenna salvan tuki runkoon lukkopultilla (5/16 × 3/4 tuumaa) ja laippamutterilla (5/16 tuumaa) (Kuva 2).

  7. Tarkista salvan lukittuminen sulkemalla konepelti hitaasti.

  8. Jos salpa ei lukitu, löysää salvan tuen kiinnitysruuveja ja säädä tukea tarvittaessa.

  9. Kiristä pultti ja varmista, että salpa lukittuu.

  10. Kiristä mutteri ja pultti momenttiin 40,7–49,7 N∙m.

    g033239

    Kuva 2

    1. Lukkopultti
    2. Kannatin
    3. Laippamutteri
    4. Kannatin asennettuna

Sivupaneelien kiinnitysosien asennus

Vaiheeseen tarvittavat osat:

Ruuvi (5/16 × 3/4 tuumaa)4
Työntömutteri (5/16 tuumaa)4
Kuusiomutteri (5/16 tuumaa)1

  1. Irrota kiinnitysosat, joilla sivupaneeli on kiinnitetty koneeseen, ja irrota sivupaneeli.

  2. Asenna kaksi ruuvia (5/16 × 3/4 tuumaa) sivupaneeliin, käännä se ympäri ja asenna kaksi työntömutteria (5/16 tuumaa) ruuveihin (Kuva 3).

    g011940

    Kuva 3

    1. Ruuvi (5/16 × 3/4 tuumaa)
    2. Työntömutteri (5/16 tuumaa)
    3. Kuusiomutteri (5/16 tuumaa)

  3. Asenna kuusiomutteri (5/16 tuumaa) ruuviin, jotta työntömutteri asettuu tiukasti sivupaneelia vasten (Kuva 3).

  4. Irrota kuusiomutteri ja siirrä jäljellä oleva työntömutteri tiukasti sivupaneelia vasten.

  5. Asenna sivupaneeli ja vanha kiinnike koneeseen (Kuva 4).

    Note: Kiristä ruuvit enintään momenttiin 14 N∙m.

  6. Toista menettely vastakkaisella puolella.

  7. Irrota lopuksi kuusiomutteri ja hävitä se.

    g033242

    Kuva 4

    1. Koneen runko
    2. Sivupaneeli

Hihnasuojusten kiinnitysosien asennus

Vaiheeseen tarvittavat osat:

Painealuslaatta11
Työntömutteri (5/16 tuumaa)11

  1. Irrota pultti, jolla hihnasuojus on kiinnitetty leikkuupöytään, ja irrota hihnasuojus.

  2. Asenna vanha pultti vastaavaan reikään hihnasuojuksessa.

  3. Asenna painealuslaatta ja työntömutteri alapuolelta vanhaan pulttiin, jotta se pysyy kiinni hihnasuojuksessa. Katso kuva (Kuva 5).

  4. Asenna hihnasuojus leikkuupöytään. Asenna se leikkuupöytään vanhalla pultilla.

  5. Toista toimenpide kaikkien hihnasuojusten kiinnitysosien kohdalla.

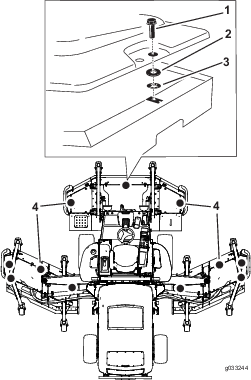

    g033244

    Kuva 5

    1. Pultti
    2. Painealuslaatta
    3. Työntömutteri (5/16 tuumaa)
    4. Asenna pultti kaikkiin merkittyihin kohtiin

Koneen ohjelmiston säätö

Ota yhteys valtuutettuun Toro-jälleenmyyjään, jotta koneen ohjelmisto voidaan asettaa CE-tilaan.

Tarrojen asennus

Vaiheeseen tarvittavat osat:

CE-varoitustarra (osanumero 132-1322)1
CE-merkintätarra1

Katso Kuva 6 tätä toimenpidettä varten.

g243540

Kuva 6

  1. CE-merkintätarra
  2. Valmistusvuoden tarra
  3. CE-varoitustarra
  4. Koneen vasen puoli

  1. Asenna CE-varoitustarra (osanumero 132-1322) olemassa olevan varoitustarran (osanumero 117-2754) päälle säilytystilan kanteen.

    Note: Säilytystila sijaitsee istuimen vasemmalla puolella.

  2. Asenna CE-merkintätarra valmistusvuoden tarran viereen.
