Kit ventilateur et entraînement

E-Z Vac™ de 122, 132, 152 et 183 cm (48, 52, 60 et 72 po) pour tondeuse Z Master®

Model No. 78551-Serial No. 402500000 and Up

Model No. 78552-Serial No. 404691666 and Up

Model No. 78553-Serial No. 402784468 and Up

Model No. 78554-Serial No. 402433838 and Up

Note: Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation normale.

Montage

Préparation de la machine

  1. Garez la machine sur une surface plane et horizontale.

  2. Amenez les leviers de commande de déplacement en position de VERROUILLAGE AU POINT MORT.

  3. Serrage du frein de stationnement

  4. Coupez le moteur et enlevez la clé.

g037289

Figure 1

Dépose du couvercle de courroie, de la courroie et du support existants

Note: Nettoyez la surface autour du couvercle de la courroie avant de le déposer.

  1. Réglez le tablier à la hauteur de coupe la plus basse.

  2. Déposez le couvercle de courroie droit (Figure 2).

    g009036

    Figure 2

    1. Appuyer sur la languette
    2. Déposer le couvercle de courroie

  3. Tabliers de coupe de 122 cm (48 po) et 132 cm (52 po) : desserrez les boulons qui fixent de l'axe droit au tablier de coupe (Figure 3).

    Note: Il est alors possible d'accéder aux écrous qui fixent le support du couvercle de courroie droit au tablier de coupe.

    g010497

    Figure 3

    Tablier de coupe de 122 et 132 cm (48 et 52 po)

    1. Support de couvercle de courroie droit
    2. Rondelle
    3. Écrou à embase
    4. Desserrer ces boulons

  4. Déposez le support du couvercle de courroie droit existant (Figure 3 et Figure 4).

    g009295

    Figure 4

    Tablier de coupe de 122 et 132 cm (60 et 72 po)

    1. Support de couvercle de courroie droit
    2. Rondelle
    3. Écrou à embase

  5. Rangez le couvercle de courroie droit, le support et les fixations en lieu sûr; ils vous serviront ultérieurement si vous déposez le ventilateur et la poulie du système de ramassage.

  6. Déposez et conservez la courroie du tablier de coupe.

Montage de la poulie et de la courroie

Pièces nécessaires pour cette opération:

Poulie1
Plateau de support de poulie – modèles à axe en aluminium seulement1
Écrou à embase (⅜ po) – modèles à axe en aluminium seulement3

Modèles à axe en aluminium

  1. Retirez l'écrou supérieur, la rondelle et la roue à gorge de l'axe (Figure 5).

    Note: Notez l'orientation de la roue à gorge lorsque vous la déposez de l'axe pour la reposer correctement ultérieurement.

    g302393

    Figure 5

    1. Écrou supérieur
    2. Rondelle
    3. Roue à gorge
    4. Axe

  2. Insérez les goujons du support de plateau de la poulie dans les trous de la roue à gorge (Figure 6).

    g302390

    Figure 6

    1. Roue à gorge
    2. Goujons de support de plateau de poulie

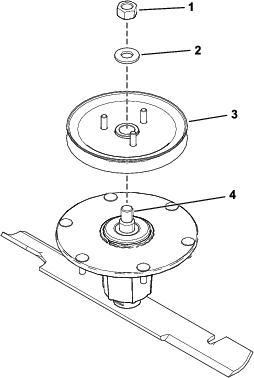

  3. Fixez la roue à gorge sur l'axe avec la rondelle et l'écrou supérieur (Figure 7).

    g313933

    Figure 7

    1. Écrou supérieur
    2. Rondelle
    3. Roue à gorge
    4. Axe

  4. Serrez l'écrou supérieur à un couple de 176 à 217 N·m (130 à 160 pi-lb).

    Note: Vérifiez que la roue à gorge tourne librement.

  5. Placez la nouvelle poulie de sorte à pouvoir engager ses ouvertures sur les goujons (Figure 8).

  6. Tournez la poulie pour la bloquer en position (Figure 8).

  7. Une fois la nouvelle poulie en position, serrez les écrous pour la fixer en place (Figure 8).

    Serrez les 3 écrous à un couple de 28 à 34 N·m (21 à 25 pi-lb).

    g313932

    Figure 8

    1. Poulie
    2. Écrou
    3. Goujon

  8. Installez la courroie du tablier de coupe.

Modèles à boulons

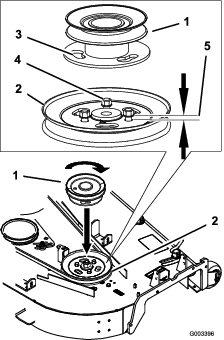

  1. Desserrez, mais sans les enlever, les boulons autotaraudeurs sur la poulie existante du tablier de coupe (Figure 9).

    Note: Un espace de 5 mm (3/16 po) doit séparer la tête du boulon de la poulie.

  2. Alignez la nouvelle poulie de sorte à pouvoir engager ses ouvertures sur les têtes des boulons (Figure 9).

  3. Tournez la poulie pour la bloquer en position (Figure 9).

    Note: Si la poulie ne tourne pas, desserrez les boulons pour en élever la tête et laissez la poulie se bloquer en position.

  4. Une fois la nouvelle poulie en position, serrez les boulons existants pour la fixer en place.

    Note: Serrez les boulons à un couple de 28 à 34 N·m (21 à 25 pi-lb).

    g003396

    Figure 9

    1. Poulie
    2. Poulie du tablier de coupe
    3. Fentes de verrouillage
    4. Têtes des boulons
    5. Espace de 5 mm (3/16 po)

  5. Installez la courroie du tablier de coupe.

Modèles sans boulons

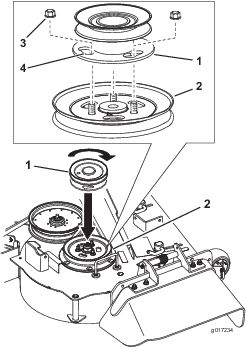

  1. Enlevez les écrous de la poulie de tablier existante (Figure 10).

  2. Posez la poulie neuve sur les boulons de poulie du tablier de coupe (Figure 10).

  3. Tournez la poulie pour la bloquer en position (Figure 10).

  4. Une fois la nouvelle poulie en position, posez les écrous pour la fixer en place.

    Note: Serrez les écrous à un couple de 28 à 34 N·m (21 à 25 pi-lb).

    g017234

    Figure 10

    1. Poulie
    2. Poulie du tablier de coupe
    3. Fentes de verrouillage
    4. Écrous

  5. Installez la courroie du tablier de coupe.

Montage du nouveau support de couvercle de courroie

Tabliers de coupe de 152 et 183 cm (48 et 52 pouces)

Pièces nécessaires pour cette opération:

Support de couvercle de courroie1
Boulon de carrosserie (¼ x ¾ po)2
Contre-écrou (¼ po)2

Montez le support de couvercle de courroie à l'aide de 2 boulons de carrosserie (¼ x ¾ po) et de 2 contre-écrous (¼ po), comme montré à la Figure 11.

g009300

Figure 11

  1. Contre-écrou (¼ po)
  2. Support pour tabliers de coupe de 122 et 132 cm (48 et 52 po)
  3. Boulon de carrosserie (¼ x ¾ po)

Montage du nouveau support de couvercle de courroie

Tabliers de coupe de 152 et 183 cm (60 et 72 pouces)

Pièces nécessaires pour cette opération:

Support de couvercle de courroie1
Boulon de carrosserie (¼ x ¾ po)2
Contre-écrou (¼ po)2

Montez le support de couvercle de courroie à l'aide de 2 boulons de carrosserie (¼ x ¾ po) et de 2 contre-écrous (¼ po), comme montré à la Figure 12.

g009296

Figure 12

  1. Contre-écrou (¼ po)
  2. Support pour tabliers de coupe de 152 et 183 cm (60 et 72 po)
  3. Boulon de carrosserie (¼ x ¾ po)

Montage du ventilateur, de la courroie du système de ramassage, du ressort et du couvercle de courroie de ventilateur

Pièces nécessaires pour cette opération:

Ventilateur1
Courroie du système de ramassage1
Couvercle de courroie de ventilateur1
Ressort1

Consultez le Manuel de l'utilisateur du système de ramassage pour monter correctement le ventilateur, la courroie du système de ramassage, le ressort et le couvercle de courroie de ventilateur.
