GeoLink®-precisionssprutsystemsats för X25 eller X30

Kontakta Toro NSN på 1-844-GEOLINK (1-844-436-5465) eller via NSNTech@toro.com.

Note: När du startar maskinen första gången efter att skärmen har monterats befinner sig displayen i standardläge. Se till att maskinen står stilla vid ändringar och konfigurering av skärmen.

Använda pekskärmen

Sprutinformation visas på skärmen när du trycker på de enskilda knapparna för att aktivera dem.

  • Välj knapparna för att se vad respektive skärm innehåller.

  • Tryck på en knapp om du vill ändra den, så visas ytterligare alternativ.

  • Välj alternativ efter behov och bekräfta den uppdaterade skärmen (Figur 1).

    g032674

    Figur 1

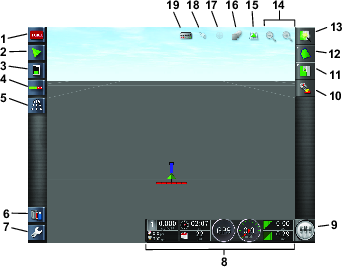

    g204819

    Figur 2

    X30-skärmen i standardläge visas

    1. Systeminformation
    2. Vägledning
    3. Jobbinformation
    4. Automatisk sektionsstyrning
    5. Sprutreglage
    6. Lagerhantering
    7. Inställningar
    8. Instrumentbräda för sprutan
    9. Huvudomkopplare
    10. Mottagarkalibrering
    11. Jobbmeny
    12. Fältmeny
    13. Snabbstart
    14. Zoomkontroller
    15. Skärmvisning
    16. Kartlager
    17. Mittkartvy
    18. Gränsval
    19. Sektionsvisning

Använda standardläget

Skapa ett fält

Note: Skapa ett fält per bana med alla fältavgränsningar för banan i det fältet.

  1. Välj snabbstart.

  2. Ange fältnamn och bekräfta (Figur 3).

    g201448

    Figur 3

    1. Snabbstart
    2. Fältnamn
    3. Nytt fält

Skapa en ny fältgräns

Gränsen dras vid utsidan av mitten på vänster framhjul.

  1. Kör till området.

  2. Tryck på fältmenyknappen.

  3. Tryck på gränsinspelningsknappen.

    g201212

    Figur 4

    1. Fältmeny
    2. Spela in fältgräns
    3. Pausa gränsinspelning
    4. Avsluta gränsinspelning

  4. Kör runt hela gränsen.

  5. När du har kommit tillbaka dit du började trycker du på knappen för att avsluta gränsinspelningen.

Namnge och kategorisera en fältgräns

Note: Detta gäller endast för maskiner utrustade med RTK-system.

  1. När du har skapat en gräns håller du fingret på gränslinjen.

  2. Ta bort fingret från skärmen när gränslinjen markeras, så öppnas menyn med egenskaper.

  3. Välj de egenskaper som du vill ändra på, ange informationen och bekräfta.

    g201280

    Figur 5

    1. Markera gränsen med fingret
    2. Gräns
    3. Gränsens egenskaper
    4. Ta bort en gräns
    5. Kategori
    6. Ta bort kategorin
    7. Namn

Skapa ett munstycke

  1. Välj inställningar på den undre vänstra sidan på huvudskärmen.

  2. Välj redskap, ramp och munstycke (Figur 6).

  3. Välj nytt munstycke högst upp på skärmen (Figur 6).

  4. Välj munstycke utifrån storlek och färg (Figur 6).

    Note: Följande tabell visar Toros munstycken. Inställningarna är ISO-standard.

    Note: Munstycke 015 (ljusgrönt) är inte detsamma som munstycke 15 (mörkgrönt).Munstycke 03 (mörkblått) är inte detsamma som munstycke 10 (ljusblått).

    MunstyckeFärg på munstyckeFlödeshastighet
    Graphic 04Röd1,5 l/min
    Graphic 05Brun1,9 l/min
    Graphic 06Grå2,3 l/min
    Graphic 08Vit3,0 l/min
    Graphic 10Blå3,8 l/min
    Graphic 15Grön5,7 l/min

  5. Tryck på MUNSTYCKETS NAMN (Figur 6).

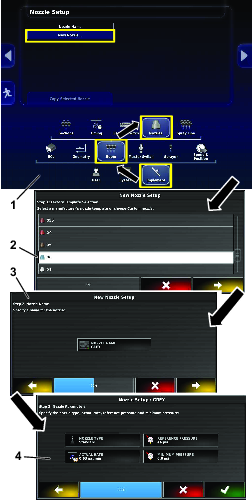

    g201302

    Figur 6

    1. Navigera till nytt munstycke.
    2. Välj ett munstycke utifrån storlek och färg.
    3. Byt namn på munstycket om så önskas.
    4. Ändra inte munstyckets parametrar.

Använda det enkla läget

Ställa in produkt- och tankvolym

Note: Kontrollera att rätt måttenhet används. Se Välja rätt måttenhet i bruksanvisningen.

  1. Fyll tanken med vatten.

  2. Tryck på sprutstyrning och visa hela sprutstyrningspanelen.

  3. Tryck på Välj produkt.

  4. Tryck på Egna inställningar för produkten.

  5. Namnge produkten, välj hastighet och hastighetsökning (Figur 7).

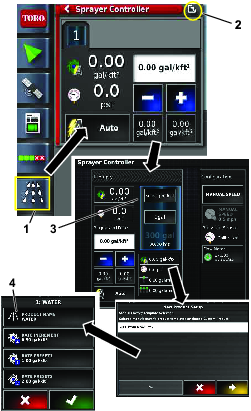

    g204900

    Figur 7

    1. Sprutstyrning
    2. Visa mer
    3. Välj produkt och slutför hastighetsguiden
    4. Namnge produkten, välj hastighet och hastighetsökning

Skapa ett nytt jobb med snabbstartikonen

  1. Välj snabbstart uppe till höger på skärmen.

  2. Ange ett nytt namn för jobbet (Figur 8).

    Note: Endast för sprutsystem 1750: kör ventilbalansguiden innan du väljer ett munstycke.

  3. Välj rätt munstycke.

    Note: Munstycken skapas i standardläget. Se Skapa ett munstycke.

  4. Ange vilken typ av arbetsområde som ska besprutas (fairway, green, tee osv.) (Figur 8).

  5. Uteslut områden som inte ska besprutas (bunkrar, träd, hinder osv.) (Figur 8).

    Note: Se videoklippen i standardläget om hur man besprutar inom en gräns inom en annan gräns.

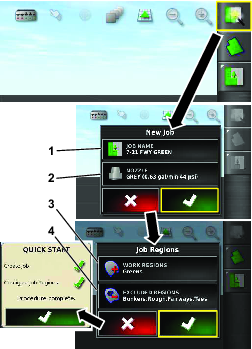

    g201216

    Figur 8

    1. Ange ett nytt namn
    2. Välj munstycket
    3. Välj arbetsområden
    4. Välj de uteslutna områdena

  6. Vrid huvudomkopplaren till det PåSLAGNA läget (Figur 9 eller Figur 10).

  7. Vrid sektionsomkopplarna (som sitter mellan sätena) till det PåSLAGNA läget (Figur 9 eller Figur 10).

    g200319

    Figur 9

    5800-sprutreglage

    1. Huvudsektionsomkopplare
    2. Sektionsomkopplare
    g202822

    Figur 10

    1750-sprutreglage

    1. Sektionsomkopplare
    2. Huvudsektionsomkopplare

  8. Påbörja besprutningen genom att trycka på huvudomkopplaren så att den blir grön och kör in på sprutområdet (Figur 2).

    Note: Maskinen börjar spruta när den kommer in på angivet sprutområde.

    Note: På skärmen visas de områden som ska besprutas i ljusgrått, medan områden som inte ska besprutas visas i mörkgrått. Om allting på skärmen är ljusgrått kan hela området besprutas.

    Note: Skärmen, mottagaren och sektionsstyrningen stängs av när du vrider nyckeln till det AVSTäNGDA läget. Displayens strömbrytare (grön) finns baktill på konsolens vänstra sida.
