X25 或 X30 GeoLink® 精密喷洒系统套件

Note: 为每个球场创建 1 个场地，并在该场地下输入该球场的场地边界。

1. 选择快速启动图标。

2. 选择场地名称，命名场地，并确认（图 3）。



   图 3

   1. 快速启动图标
   2. 场地名称
   3. 新场地图标

边界在左前轮胎外中心处创建。

1. 驶入该区域。

2. 选择场地菜单图标。

3. 选择记录场地边界图标。



   图 4

   1. 场地菜单图标
   2. 记录场地边界图标
   3. 暂停场地边界记录图标
   4. 完整场地边界记录图标

4. 绕边界周边行驶。

5. 在即将开始时，选择完整边界图标。

Note: 此步骤仅适用于配备 RTK 的机器。

1. 创建边界后，用手指按住边界线。

2. 当边界线高亮显示时，从屏幕上移开手指，属性菜单将打开。

3. 选择您希望更改的不同属性，输入信息并确认。



   图 5

   1. 用手指选择边界
   2. 边界
   3. 边界属性
   4. 删除边界
   5. 分类
   6. 删除分类
   7. 名称

1. 选择主屏幕左下方的“设置”图标。

2. 选择实施图标、喷洒臂图标和喷嘴图标（图 6）。

3. 选择屏幕顶部的新喷嘴图标（图 6）。

4. 根据尺寸和颜色选择喷嘴（图 6）。

   Note: 下表显示了 Toro 提供的喷嘴。该设置符合 ISO 标准。

   Note: 015 喷嘴（浅绿色）与 15 喷嘴（深绿色）不同。03 喷嘴（深蓝色）与 10 喷嘴（浅蓝色）不同。

   喷嘴	喷嘴颜色	流速
   04	红色	1.5L/分钟
   05	棕色	1.9L/分钟
   06	灰色	2.3L/分钟
   08	白色	3.0L/分钟
   10	蓝色	3.8L/分钟
   15	绿色	5.7L/分钟

5. 按喷嘴名称图标（图 6）。

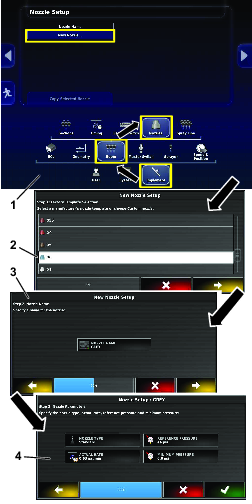

   图 6

   1. 浏览至新喷嘴图标。
   2. 根据尺寸和颜色选择喷嘴。
   3. 如果需要，给喷嘴重新命名。
   4. 不要改变喷嘴参数。

Note: 确保单位适合您使用。请参阅操作员手册中的“选择正确的测量单位”。

1. 向药缸中添水。

2. 选择“打药机控制器”图标，然后展开打药机控制器面板。

3. 选择产品标题。

4. 选择定制产品图标。

5. 为产品命名、选择喷洒率，然后选择喷洒率增幅（图 7）。

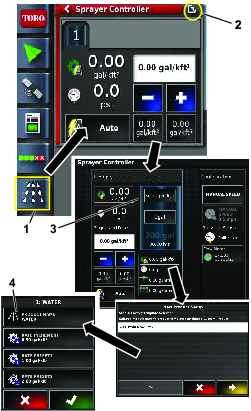

   图 7

   1. 打药机控制器图标
   2. 展开图标
   3. 选择产品并完成流速设置向导
   4. 为产品命名、选择喷洒率，然后选择喷洒率增幅

1. 选择屏幕右上方的快速启动图标。

2. 为工作输入新名称（图 8）。

   Note: 仅限 1750 打药机，选择喷嘴前请运行阀平衡向导。

3. 选择正确的喷嘴。

   Note: 在标准模式下创建喷嘴；请参阅创建喷嘴。

4. 选择您打算打药的工作区（例如球道、果岭、发球台等）（图 8）。

5. 选择不打药的除外区域（沙坑、树木、障碍区等） （图 8）。

   Note: 请参阅标准模式视频，了解如何在另一边界内部的边界打药。

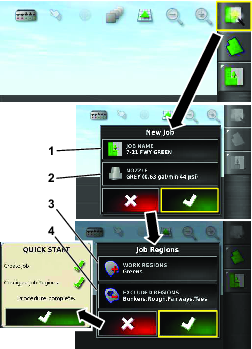

   图 8

   1. 输入新名称
   2. 选择喷嘴
   3. 选择工作区域
   4. 选择排除区域

6. 将主开关移至ON（开启）位置（图 9 或图 10）。

7. 将分段开关（位于座椅中间）移至 ON（开启）位置 （图 10 或图 9）。



   图 9

   5800 打药机控制装置

   1. 主喷洒臂段开关
   2. 喷洒臂段开关


   图 10

   1750 打药机控制装置

   1. 喷洒段开关
   2. 主喷洒臂段开关

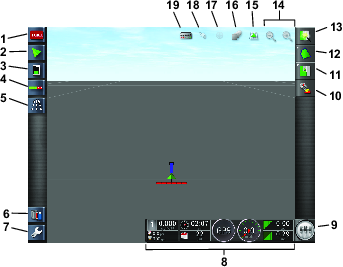

8. 要开始打药，应打开主开关图标（主开关变为绿色）并驶入打药区（图 2）。

   Note: 当打药机穿过正确的打药区时就会开始打药。

   Note: 在显示器中，浅灰色代表要打药的区域；深灰色代表不打药的区域。如果显示器全部显示为浅灰色，则表示每个区域都可以打药。

   Note: 当机器按键旋至OFF（关闭）位置时，显示器、接收器和分段控制器将关闭电源。显示器的电源开关（绿色）位于控制台的左后方。
