X25 eller X30 GeoLink®-presisjonsspredersystemsett

Kontakt Toro NSN på 1-844-GEOLINK (1-844-436-5465) eller NSNTech@toro.com for kundeservice.

Note: Første gang du slår på maskinen med displayet installert, er displayet i standardmodus. Forsikre deg om at maskinen er slått av mens du endrer displaykonsollen og -konfigurasjonen.

Bruke berøringsskjermen

Sprederinformasjon legges til i skjermvisningen når du berører og aktiverer de individuelle ikonene.

  • Velg et ikon på skjermen for å se hva som vises på skjermen.

  • Trykk på et ikon for å forandre det; ytterligere alternativer vises.

  • Velg ønsket alternativ og bekreft det nye displayet (Figur 1).

    g032674

    Figur 1

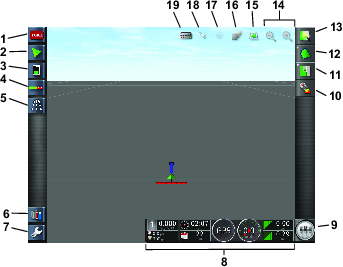

    g204819

    Figur 2

    X30-skjerm i standardmodus vist

    1. Systeminformasjonsikon
    2. Veiledningsikon
    3. Jobbinformasjonsikon
    4. Ikon for automatisk seksjonskontroll
    5. Sprederkontrollerikon
    6. Lagerstyringsikon
    7. Oppsettsikon
    8. Sprederdashbord
    9. Masterbryterikon
    10. Mottakerkalibreringsikon
    11. Jobbmenyikon
    12. Arealmenyikon
    13. Hurtigstartikon
    14. Zoomfunksjonsikon
    15. Skjermvisningsikon
    16. Kartlagikon
    17. Sentrert kartvisning
    18. Grensevalgsikon
    19. Seksjonsvisningsikon

Bruke standardmodus

Opprette et areal

Note: Opprett ett areal per golfbane med alle arealgrenser for den golfbanen under det arealet.

  1. Velg hurtigstartikonet.

  2. Velg arealnavn, gi navn til arealet og bekreft (Figur 3).

    g201448

    Figur 3

    1. Hurtigstartikon
    2. Arealnavn
    3. Ikon for nytt areal

Opprette en ny arealgrense

Grensen opprettes ved den ytre, midtre siden av venstre fordekk.

  1. Kjør til området.

  2. Velg arealmenyikonet.

  3. Velg ikonet for registrering av arealgrense.

    g201212

    Figur 4

    1. Arealmenyikon
    2. Ikon for registrering av arealgrense
    3. Ikon for midlertidig stopp av registrering av arealgrense
    4. Ikon for fullføring av arealgrenseregistrering

  4. Kjør rundt omkretsen av grensen.

  5. Når du er ved starten, velg ikonet for grensefullføring.

Gi navn til og kategorisere en arealgrense

Note: Dette er kun for RTK-utstyrte maskiner.

  1. Når du har opprettet grensen, hold fingeren på grenselinjen.

  2. Når grenselinjen har blitt fremhevet, kan du fjerne fingeren fra skjermen. Egenskapsmenyen åpnes.

  3. Velg egenskapene du vil endre, angi informasjonen og bekreft.

    g201280

    Figur 5

    1. Velg grensen med fingeren
    2. Grense
    3. Grenseegenskaper
    4. Slett en grense
    5. Kategori
    6. Slett kategorien
    7. Navn

Opprette et munnstykke

  1. Velg oppsettikonet nederst til venstre på hovedskjermen.

  2. Velg implementeringsikonet, bomikonet og munnstykkeikonet (Figur 6).

  3. Velg ikonet for nytt munnstykke øverst på skjermen (Figur 6).

  4. Velg munnstykket basert på størrelse og farge (Figur 6).

    Note: Følgende tabell viser munnstykkene som er tilgjengelig fra Toro. Innstillingene er ISO-standarder.

    Note: 015-munnstykket (lysegrønt) er ikke det samme som 15-munnstykket (mørkegrønt).03-munnstykket (mørkeblått) er ikke det samme som 10-munnstykket (lyseblått).

    MunnstykkeMunnstykkefargeFlytrate
    Graphic 04Rød1,5 l/min
    Graphic 05Brun1,9 l/min
    Graphic 06Grå2,3 l/min
    Graphic 08Hvit3,0 l/min
    Graphic 10Blå3,8 l/min
    Graphic 15Grønn5,7 l/min

  5. Trykk på MUNNSTYKKENAVN-ikonet (Figur 6).

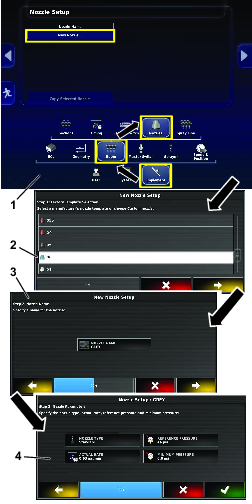

    g201302

    Figur 6

    1. Naviger til ikonet for det nye munnstykket.
    2. Velg et munnstykke basert på størrelse og farge.
    3. Dersom det ønskes, gi nytt navn til munnstykket.
    4. Ikke endre munnstykkeparameterne.

Bruke enkel modus

Opprette et produkt og tankvolum

Note: Påse at enhetene er korrekt for bruken. Se avsnittet om å velge korrekte måleenheter i bruksanvisningen.

  1. Fyll tanken med vann.

  2. Velg sprederkontrollerikonet og utvid sprederkontrollerpanelet.

  3. Velg produkttittelen.

  4. Velg ikonet for tilpasset produkt.

  5. Navngi produktet, velg hastighet og velg hastighetsøkning (Figur 7).

    g204900

    Figur 7

    1. Sprederkontrollerikon
    2. Utvidelsesikon
    3. Velg produkt og fullfør veiviseren for rate
    4. Navngi produktet, velg hastighet og velg hastighetsøkning

Opprette en jobb med hurtigstartikonet

  1. Velg hurtigstartikonet øverst til høyre på skjermen.

  2. Angi et nytt navn for jobben (Figur 8).

    Note: Kun for 1750-spredere: Kjør ventilbalanseveiviseren før du velger et munnstykke.

  3. Velg det korrekte munnstykket.

    Note: Munnstykker er opprettet i standardmodus. Se Opprette et munnstykke.

  4. Velg jobbområdet du vil sprøyte (f.eks. fairway, green, tee osv.) (Figur 8).

  5. Velg ekskluderte områder som ikke skal sprøytes (bunkere, trær, farer osv.) (Figur 8).

    Note: Se videoene for standardmodus for informasjon om hvordan du sprøyter en grense innenfor en annen grense.

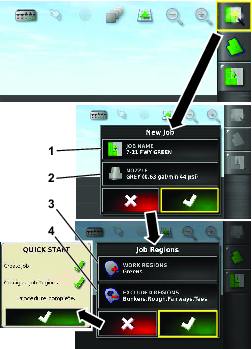

    g201216

    Figur 8

    1. Angi et nytt navn
    2. Velg munnstykket
    3. Velg arbeidsområdene
    4. Velg ekskluderte områder

  6. Vri hovedbryteren til På-stilling (Figur 9 eller Figur 10).

  7. Vri seksjonsbryterne (plassert mellom setene) til På-stilling (Figur 9 eller Figur 10).

    g200319

    Figur 9

    5800-sprederkontroller

    1. Hovedseksjonsbryter
    2. Seksjonsbrytere
    g202822

    Figur 10

    1750-sprederkontroller

    1. Seksjonsbrytere
    2. Hovedseksjonsbryter

  8. Start sprøyting ved å slå på masterbryterikonet (masterbryteren blir grønn) og kjøre inn i sprøyteområdet (Figur 2).

    Note: Maskinen starter å sprøyte når sprederen krysser over grensen til det korrekte sprøyteområdet.

    Note: Skjermen viser områder som skal sprøytes i lys grå og områder som ikke skal sprøytes i mørk grå. Hvis displayet viser alt som lysegrått, kan du sprøyte alle områder.

    Note: Skjerm, mottaker og seksjonskontroller slår seg av når maskinens nøkkel vris til AV-stilling. En strømbryter (grønn) for skjermen sitter bak på venstre side av konsollen.
