Комплект системы точного опрыскивания X25 или X30 GeoLink®

Чтобы обратиться в отдел обслуживания клиентов компании Toro NSN, позвоните по телефону 1-844-GEOLINK (1-844-436-5465) или напишите по адресу электронной почты NSNTech@toro.com.

Note: Когда вы в первый раз включаете машину с установленным дисплеем, дисплей находится в стандартном режиме. Убедитесь в том, что машина остановлена во время изменения настройки и конфигурации пульта с дисплеем.

Использование сенсорного экрана

Сведения по опрыскивателю выводятся на экран, когда вы касаетесь отдельных значков, включая их.

  • Выберите любой значок на экране для отображения соответствующей функции.

  • Нажмите на значок, чтобы изменить его, при этом появятся дополнительные опции.

  • По мере необходимости выбирайте опции и подтверждайте новое отображение параметров на дисплее (Рисунок 1).

    g032674

    Рисунок 1

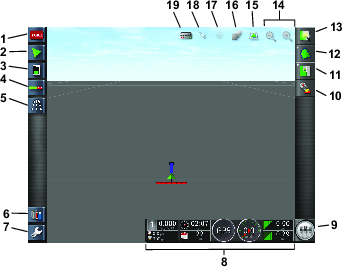

    g204819

    Рисунок 2

    Показана страница стандартного режима X30

    1. Значок информации о системе
    2. Значок навигации
    3. Значок информации о рабочем задании
    4. Значок автоматического управления секцией
    5. Значок контроллера опрыскивателя
    6. Значок управления ресурсами
    7. Значок настроек
    8. Приборная панель опрыскивателя
    9. Значок главного выключателя
    10. Значок калибровки приемника
    11. Значок меню рабочего задания
    12. Значок меню поля
    13. Значок быстрого запуска
    14. Значок функции увеличения изображения
    15. Значок просмотра экрана
    16. Значок слоев карты
    17. Центрирование карты
    18. Значок выбора границ
    19. Значок отображения секции

Использование стандартного режима

Создание поля

Note: Создайте по 1 полю на каждую площадку для игры в гольф, установив все границы поля для этой площадки в настройках данного поля.

  1. Выберите значок быстрого запуска.

  2. Выберите Field name (Название поля), введите название поля и подтвердите ввод(Рисунок 3).

    g201448

    Рисунок 3

    1. Значок быстрого запуска
    2. Название поля
    3. Значок нового поля

Создание границы нового поля

Граница создается по наружной средней части переднего левого колеса.

  1. Подведите машину на площадку.

  2. Выберите значок меню поля.

  3. Выберите значок записи границы поля.

    g201212

    Рисунок 4

    1. Значок меню поля
    2. Значок записи границы поля
    3. Значок паузы записи границы поля
    4. Значок завершения записи границы поля

  4. Двигайтесь на машине по периметру границы.

  5. Чтобы начать запись, выберите значок выполнения записи границы.

Присвоение названия и категории границе поля

Note: Это действие относится только к машинам, оборудованным коррекцией RTK.

  1. После создания границы удерживайте палец на линии границы.

  2. Как только линия границы высветится на экране, уберите палец с экрана, после чего откроется меню со свойствами.

  3. Выберите свойства, которые требуется изменить, введите информацию и подтвердите ее.

    g201280

    Рисунок 5

    1. Выберите границу касанием пальца.
    2. Граница
    3. Свойства границы
    4. Удаление границы
    5. Категория
    6. Удаление категории
    7. Название

Создание сопла

  1. Выберите значок Setup (Настройка) в левом нижнем углу главной страницы.

  2. Выберите значок навесного орудия (Implement), значок стрелы (Boom) и значок Nozzles (Сопла) (Рисунок 6).

  3. Выберите значок нового сопла в верхней части страницы (Рисунок 6).

  4. Выберите сопло на основании размера и цветового кода (Рисунок 6).

    Note: В следующей таблице представлены сопла, поставляемые компанией Toro. Настройки соответствуют стандартам ISO.

    Note: Сопло 015 (светло-зеленое) отличается от сопла 15 (темно-зеленого).Сопло 03 (темно-синее) отличается от сопла 10 (светло-синего).

    СоплоЦвет соплаРасход
    Graphic 04Красный 1,5 литра в минуту
    Graphic 05Коричневый1,9 литра в минуту
    Graphic 06Серый2,3 литра в минуту
    Graphic 08Белый3,0 литра в минуту
    Graphic 10Синий3,8 литра в минуту
    Graphic 15Зеленый 5,7 литра в минуту

  5. Нажмите значок NOZZLE NAME (название сопла) (Рисунок 6).

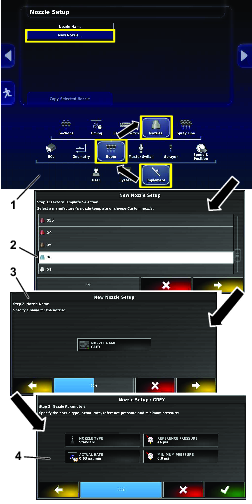

    g201302

    Рисунок 6

    1. Перейдите к значку new-nozzle (новое сопло).
    2. Выберите сопло на основании размера и цветового кода.
    3. Если нужно, измените название сопла.
    4. Не изменяйте параметры сопла.

Использование упрощенного режима (Easy Mode)

Создание продукта и объема в баке

Note: Убедитесь в правильности выбора единиц измерения. См. раздел «Выбор правильных единиц измерения» в Руководстве оператора.

  1. Заполните бак водой.

  2. Выберите значок sprayer controller (контроллера опрыскивателя) и разверните панель контроллера опрыскивателя.

  3. Выберите название продукта.

  4. Выберите значок пользовательского продукта.

  5. Введите название продукта, выберите значения расхода и выберите приращение расхода (Рисунок 7).

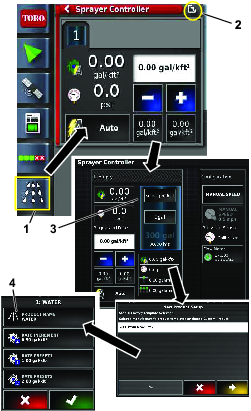

    g204900

    Рисунок 7

    1. Значок контроллера опрыскивателя
    2. Значок расширения панели
    3. Выберите продукт и завершите выполнение мастера настройки интенсивности опрыскивания.
    4. Введите название продукта, выберите значения расхода и выберите приращение расхода.

Создание задания со значком быстрого запуска

  1. Нажмите значок быстрого запуска в верхней правой части страницы.

  2. Введите новое название для задания (Рисунок 8).

    Note: Только на опрыскивателях модели 1750: запустите мастер настройки баланса клапанов, прежде чем выбирать сопло.

  3. Выберите требуемое сопло.

    Note: Сопла создаются в стандартном режиме; см. раздел Создание сопла.

  4. Выберите рабочий участок, где необходимо произвести опрыскивание (т.е. фарвэи, зеленые участки, стартовые площадки и т.п.) (Рисунок 8).

  5. Выберите участки, на которых опрыскивание производиться не будет (лунки, деревья, опасные места и т.п.) (Рисунок 8).

    Note: Чтобы произвести опрыскивание участка, граница которого находится внутри другой границы, см. видеофильмы о стандартном режиме.

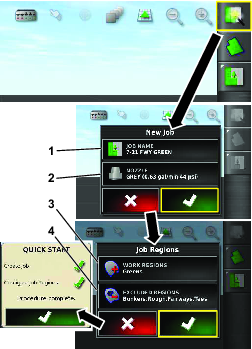

    g201216

    Рисунок 8

    1. Введите новое название
    2. Выберите сопло
    3. Выберите рабочие участки
    4. Выберите исключенные участки

  6. Установите главный выключатель в положение Вкл. (Рисунок 9 или Рисунок 10).

  7. Установите переключатели секций (расположенные между сиденьями) в положение ON (Вкл.) (Рисунок 9 или Рисунок 10).

    g200319

    Рисунок 9

    Органы управления опрыскивателем 5800

    1. Главный переключатель секций
    2. Переключатели секций
    g202822

    Рисунок 10

    Органы управления опрыскивателем 1750

    1. Переключатели секций
    2. Главный переключатель секций

  8. Чтобы начать опрыскивание, нажмите на значок главного выключателя (он загорится зеленым цветом) и подведите машину в зону опрыскивания (Рисунок 2).

    Note: Машина начнет опрыскивание при пересечении опрыскивателем границы требуемой зоны опрыскивания.

    Note: Зоны, в которых необходимо произвести опрыскивание, на дисплее будут показаны светло-серым цветом, а зоны, которые не нужно опрыскивать, темно-серым цветом. Если на дисплее весь участок окрашен светло-серым цветом, то можно производить опрыскивание всех зон.

    Note: Дисплей, приемник и контроллер секций выключаются при повороте ключа машины в положение OFF (Выкл.). Сетевой выключатель дисплея (зеленый) расположен на задней левой стороне консоли.
