X25 GeoLink® -tarkkuusruiskutusjärjestelmäsarja

Multi Pro® 1750- tai 5800 -ruiskutuslaite

Johdanto

GeoLink®-tarkkuusruiskutusjärjestelmä säätää automaattisesti ruiskutustasoa ja ruiskutusaluetta. Järjestelmä tarkkailee myös ruiskutettua aluetta, ajoneuvon nopeutta ja ruiskutettua kokonaismäärää. Käyttäjä asettaa alueyksikkökohtaisen ruiskutuksen tavoitemäärän. Ruiskutusjärjestelmä ylläpitää virtausmäärää automaattisesti oikeana ajoneuvon nopeuden mukaan ja näyttää jatkuvasti alueyksikköön ruiskutettua todellista määrää.

Lue tämä käyttöopas huolellisesti, jotta opit käyttämään ja huoltamaan laitetta asianmukaisesti. Tämän käyttöoppaan tiedoilla sinä ja muut käyttäjät pystytte välttämään tapaturmia ja laitevaurioita. Vaikka Toro suunnittelee ja valmistaa turvallisia tuotteita, olet itse vastuussa tuotteen asianmukaisesta ja turvallisesta käytöstä. Voit ottaa yhteyden Toroon suoraan osoitteessa www.Toro.com, jos tarvitset tietoja tuotteista ja lisävarusteista, lähimmästä jälleenmyyjästä tai jos haluat rekisteröidä tuotteesi.

Aina kun tarvitset huoltoa, alkuperäisiä Toro-varaosia tai lisätietoja, ota yhteys valtuutettuun huoltoliikkeeseen tai Toron asiakaspalveluun. Ota tällöin tuotteesi malli- ja sarjanumerot valmiiksi esiin.

Tässä käyttöoppaassa esiintyvä varoitusmerkintä (Kuva 1) ilmaisee vaaratilannetta, josta saattaa olla seurauksena vakava tapaturma tai jopa kuolema, jos suositellut varotoimenpiteet laiminlyödään.

g000502

Kuva 1

  1. Varoitusmerkintä

Tässä käyttöoppaassa käytetään kahta termiä tietojen korostamiseksi. Tärkeää kiinnittää huomiota mekaanisiin erikoistietoihin ja Huomautus korostaa erityishuomion ansaitsevia yleistietoja.

Vaara

KALIFORNIA

Lakiesityksen 65 mukainen varoitus

Tämän tuotteen käyttäminen voi altistaa kemikaaleille, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai muuta lisääntymiseen liittyvää haittaa.

Turvaohjeet

Lue ja sisäistä tämän käyttöoppaan sisältö ennen tietokonekonsolin käyttöä.

  • Säilytä nämä ohjeet ruiskutuslaitteen käyttöoppaan yhteydessä.

  • On erittäin tärkeää, että kaikki tätä laitteistoa käyttävät voivat käyttää näitä ohjeita aina tarvittaessa.

  • Perehdy huolellisesti näihin ohjeisiin ja ruiskutuslaitteen käyttöoppaan ohjeisiin. Tutustu ohjauslaitteisiin ja laitteen asianmukaiseen käyttöön.

  • Älä koskaan anna lasten tai näihin ohjeisiin perehtymättömien henkilöiden käyttää ohjaimia.

  • Älä ruiskuta, kun lähistöllä on ihmisiä (varsinkin lapsia) tai lemmikkieläimiä.

  • Kemikaalit saattavat vahingoittaa ihmisiä, eläimiä, kasveja, maaperää tai muuta ympäristöä. Henkilö- ja ympäristövahinkoja voidaan välttää noudattamalla seuraavia ohjeita:

    • Käytä työhön soveltuvaa kemikaalia.

    • Noudata kemikaalisäiliöihin merkittyjä valmistajan ohjeita. Käytä ja käsittele kemikaaleja ohjeiden mukaan.

    • Käsittele ja käytä kemikaaleja varovasti.

    • Käytä kaikkia tarpeellisia suojavälineitä.

    • Käsittele kemikaaleja tilassa, jossa on hyvä ilmanvaihto.

    • Älä tupakoi kemikaalien käsittelyn aikana.

    • Hävitä käyttämättä jääneet kemikaalit ja kemikaaliastiat asianmukaisesti.

  • Muista, että käyttäjä vastaa muille ihmisille tai omaisuudelle aiheutuneista vahingoista.

Laitteen yleiskatsaus

g204997

Kuva 2

X25-ohjauskonsoli

g204996

Kuva 3

Satelliittivastaanotin

g204995

Kuva 4

Automaattinen osien ohjausyksikkö (ASC)

g205645

Kuva 5

Turbiinityyppinen virtausmittari

g205646

Kuva 6

Paineanturi

Tutustu ohjauslaitteisiin ennen kuin käynnistät moottorin ja käytät ruiskutuslaitetta.

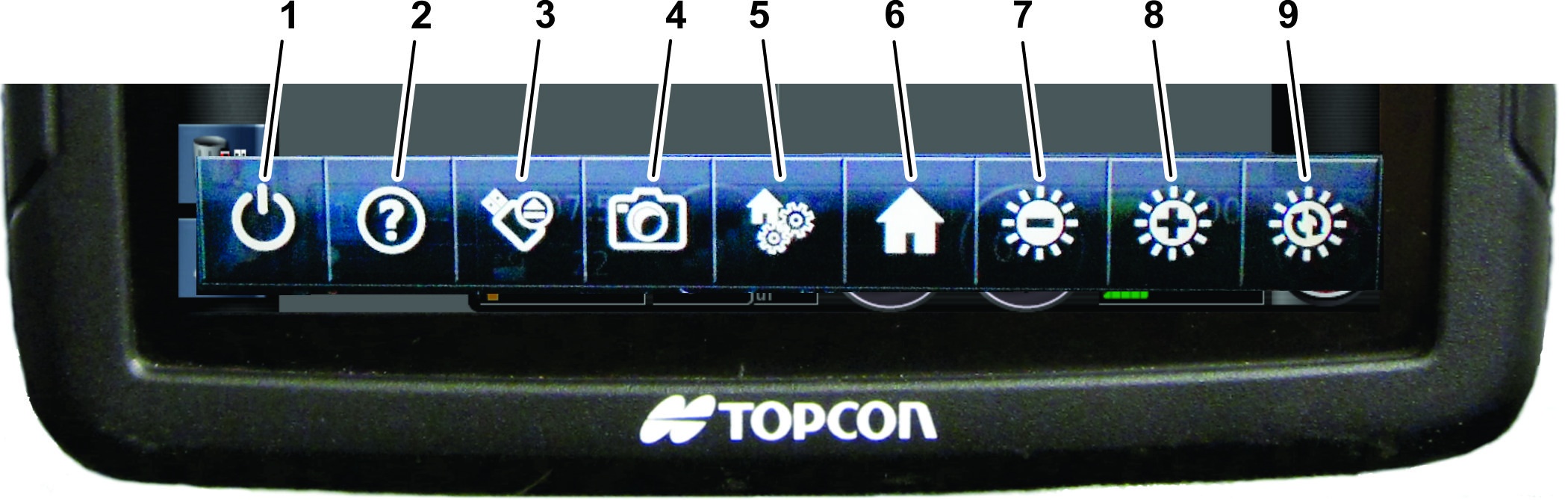

Kelluva valikkopalkki

g203292

Kuva 7

  1. Virran katkaisu -kuvake
  2. Ohje-kuvake
  3. USB-laitteen poisto -kuvake (näkyy, kun X25-monitoriin on liitetty USB-tallennuslaite)
  4. Näyttökuva-kuvake
  5. Alkunäyttöjen hallinta -kuvake
  6. Alkunäyttö-kuvake
  7. Kirkkauden säätö (Vähennä kirkkautta) -kuvake
  8. Kirkkauden säätö (Lisää kirkkautta) -kuvake
  9. Kirkkaustila (automaattinen, päivätila ja yötila) -kuvake

Kelluvan valikkopalkin käyttö

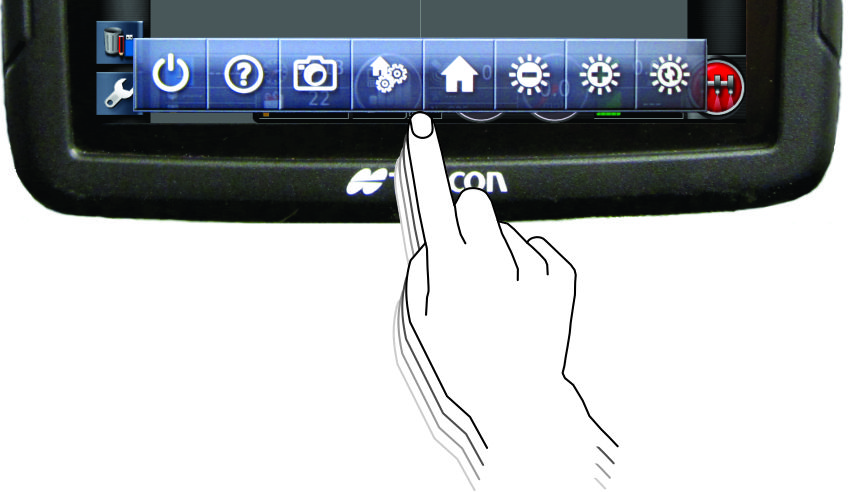

Kelluvan valikkopalkin avaaminen

Kelluva valikkopalkki avataan pyyhkäisemällä ylöspäin näytön alaosasta (Kuva 8).

g203365

Kuva 8

Virran katkaisu -kuvake

VIRRAN KATKAISU -kuvakkeella katkaistaan GeoLink-järjestelmän virta (Kuva 7).

Note: Normaalin käytön aikana X25-ruiskutusjärjestelmän virta kytkeytyy PääLLE, kun virta-avain on KäYNNISSä-asennossa, ja X25-ruiskutusjärjestelmän virta kytkeytyy POIS PääLTä, kun virta-avain on PYSäYTYS-asennossa.

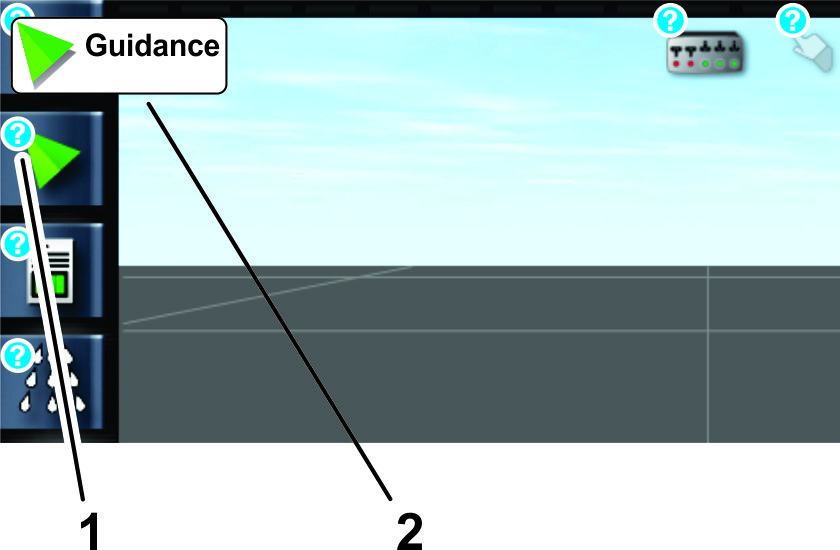

Ohje-kuvake

Painamalla kelluvan valikkopalkin OHJE-kuvaketta voidaan avata senhetkisen näytön toimintoja kuvaavat erilliset ohjekuvakkeet (Kuva 7). Tietyn toiminnon kuvaus avataan painamalla kyseistä ohjekuvaketta (Kuva 9). Erilliset ohjekuvakkeet voidaan poistaa näytöstä painamalla kelluvan valikkopalkin Ohje-kuvaketta uudelleen.

g203343

Kuva 9

  1. Erillinen ohjekuvake
  2. Kuvaus

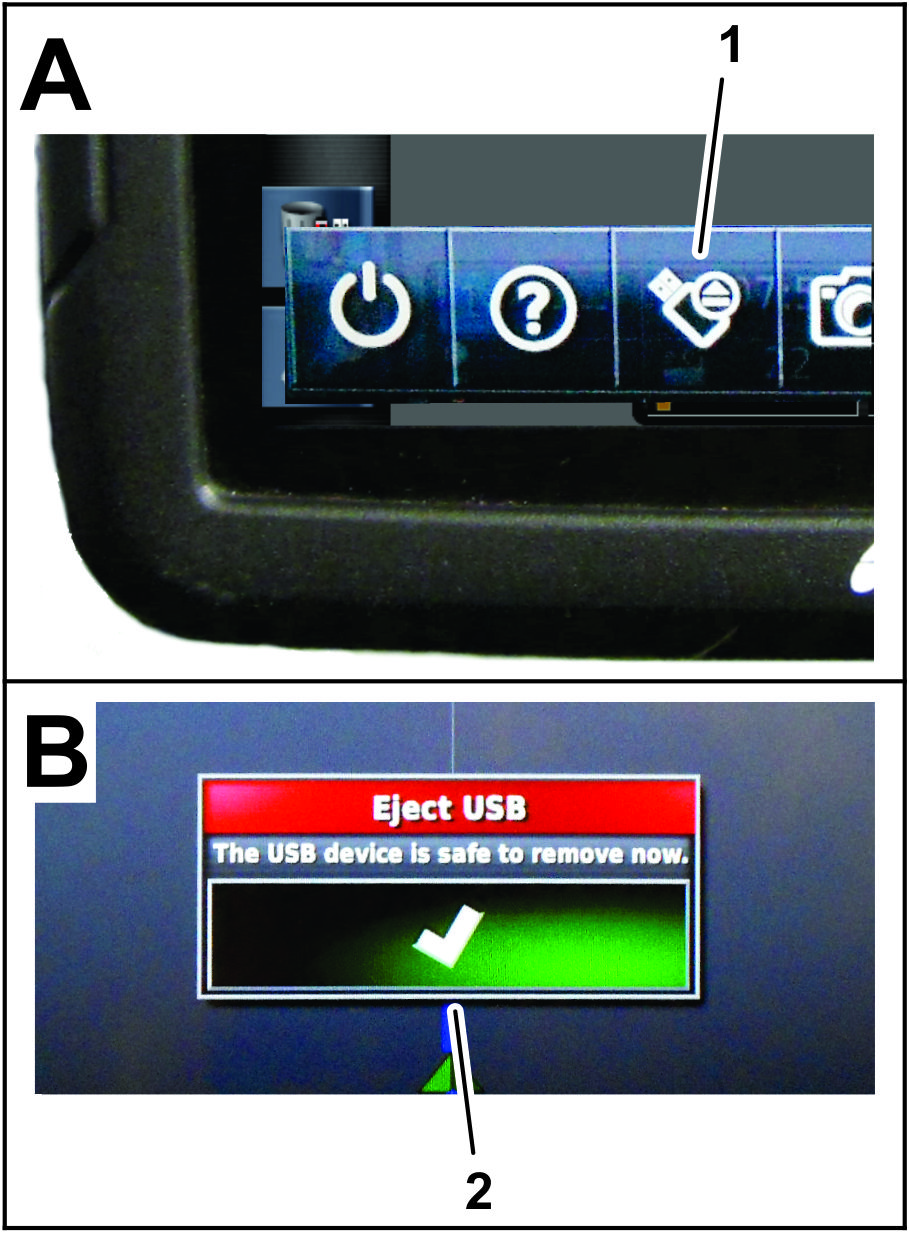

USB-laitteen poisto -kuvake

Paina USB-LAITTEEN POISTO -kuvaketta, ennen kuin irrotat USB-laitteen X25-ohjauskonsolista (Kuva 7). USB-laitteen poisto -kuvake on käytettävissä kelluvassa valikkopalkissa vain, kun USB-liitäntään on kytketty USB-tallennuslaite.

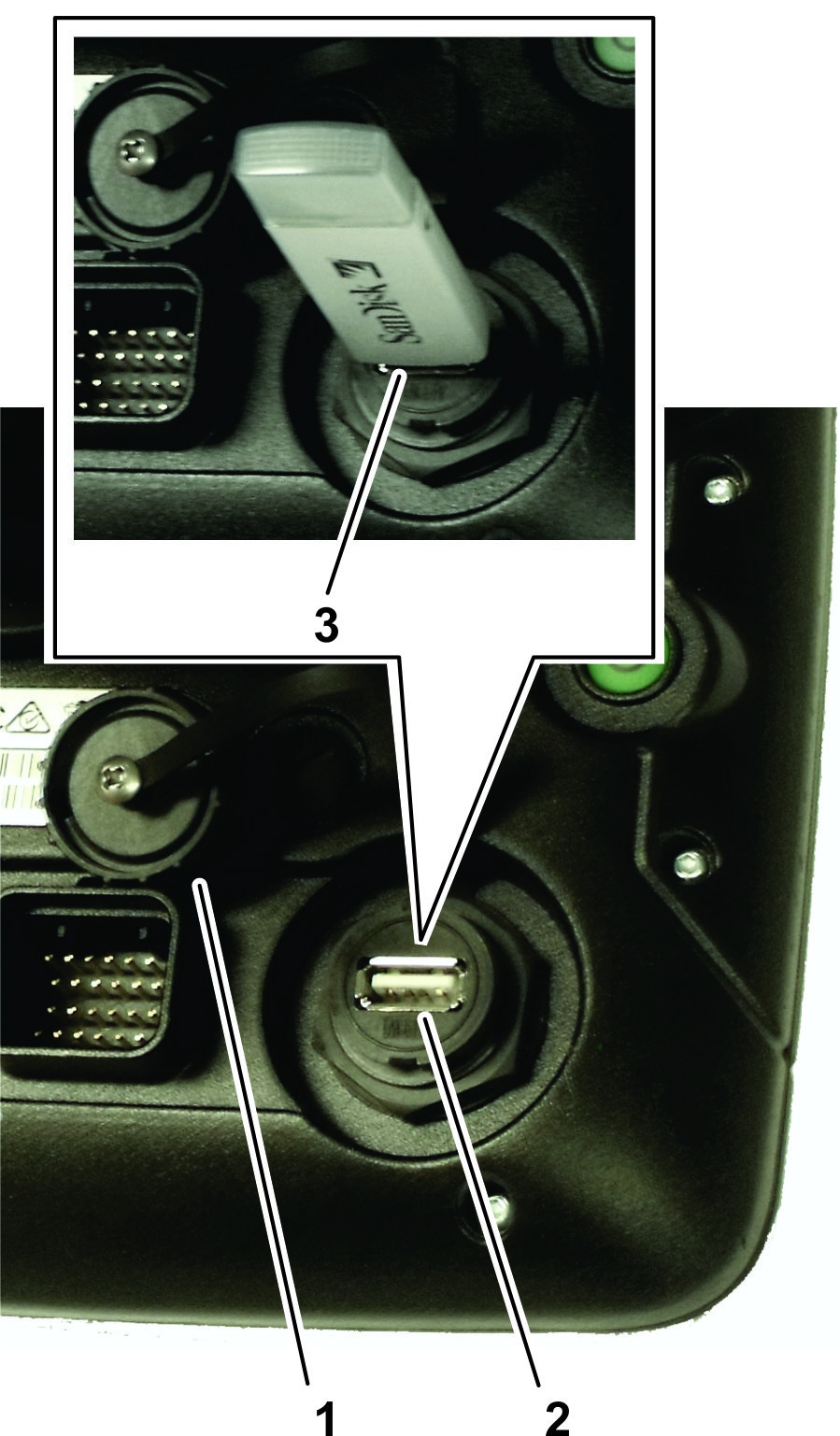

Note: USB-liitäntä (ei kuvassa) sijaitsee monitorin takaosassa.

Näyttökuva-kuvake

Paina NäYTTöKUVA-kuvaketta, kun haluat tallentaa senhetkisen näyttökuvan USB-tallennuslaitteeseen.

Alkunäyttöjen hallinta -kuvake

Paina ALKUNäYTTöJEN HALLINTA -kuvaketta, kun haluat tallentaa toimintonäytön asettelun. Alkunäyttöjen hallinta -kuvakkeen avulla voidaan selkeyttää toimintonäyttöä tai palauttaa vaaditut tiedot nopeasti toimintonäyttöön. Vaaditut näkymät voidaan näyttää tai piilottaa toimintonäytössä ja asettelu voidaan tallentaa painamalla SAVE HOME SCREEN (Tallenna alkunäyttö) -kuvaketta.

Näytön kirkkaus -kuvakkeet

Ohjauskonsolin näytön kirkkautta voidaan säätää NäYTöN KIRKKAUS -kuvakkeilla (Kuva 7):

  • Vähennä näytön kirkkautta painamalla (–).

  • Lisää näytön kirkkautta painamalla (+).

  • Valitse jokin seuraavista painamalla kirkkaustilan kuvaketta:

    • Auto (Automaattinen): säätää näytön kirkkautta ohjauskonsolin valoanturin avulla.

    • Day mode (Päivätila): näytön kirkkauden esiasetus käytettäessä konetta kirkkaassa päivänvalossa.

    • Night mode (Yötila): näytön kirkkauden esiasetus käytettäessä konetta hämärässä valaistuksessa.

Virtapainike

Important: Järjestelmän virta kytketään PääLLE, kun kone käynnistetään. Järjestelmää ei tarvitse käynnistää virtapainikkeella.

  • Normaalin käytön aikana X25-ruiskutusjärjestelmän virta kytketään PääLLE kääntämällä virta-avain KäYNNISSä-asentoon.

    Note: Tarvittaessa X25-ruiskutusjärjestelmän virta voidaan kytkeä PääLLE painamalla ohjauskonsolin takaosassa olevaa virtapainiketta (Kuva 10).

  • X25-ruiskutusjärjestelmän virta kytketään POIS PääLTä kääntämällä virta-avain PYSäYTYS-asentoon.

    Note: Hätätilanteessa X25-ruiskutusjärjestelmän virta voidaan kytkeä pois päältä painamalla ohjauskonsolin takaosassa olevaa virtapainiketta (Kuva 10).

Note: Konsolin virran katkaiseminen oikealla tavalla ei vaikuta ECU:n muistiin tallennettuihin tietoihin.

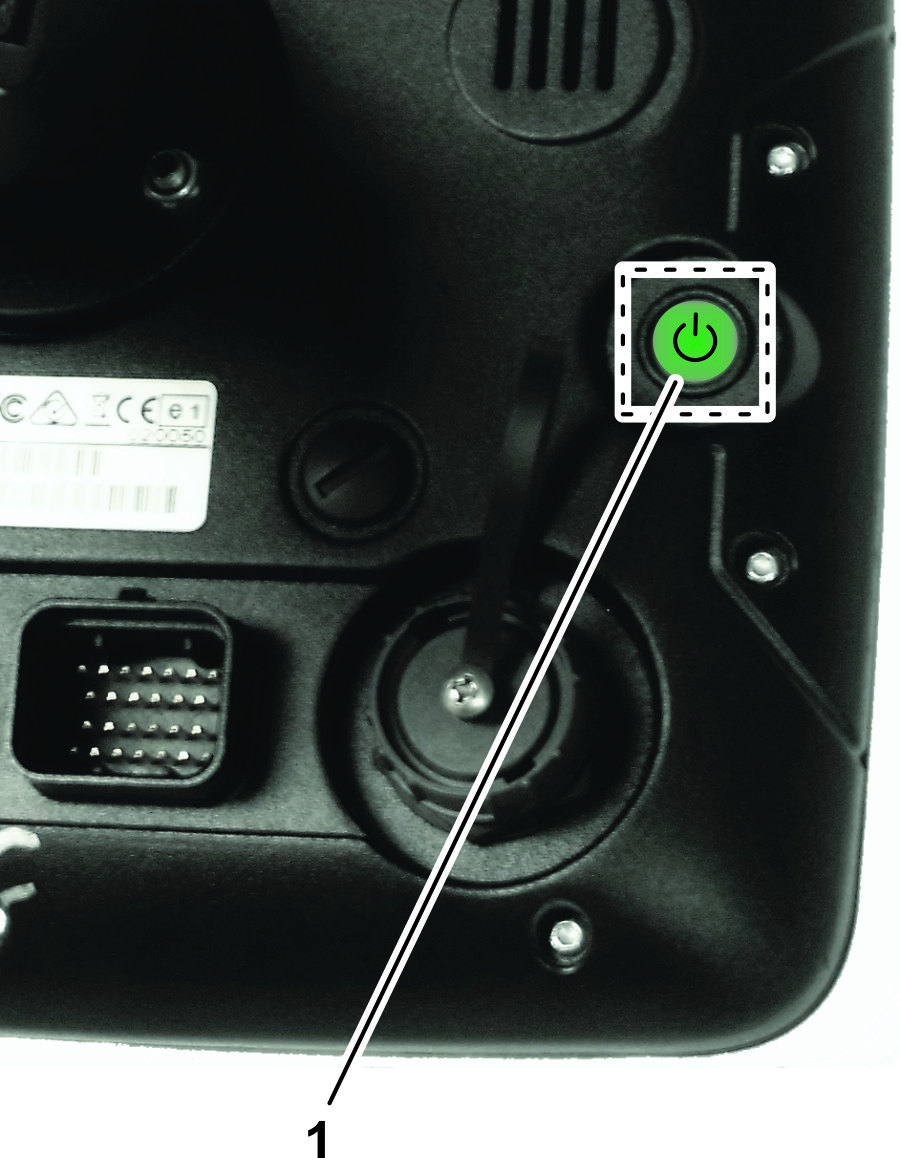

g203113

Kuva 10

  1. Virtapainike – vihreä

Peruutus- ja vahvistuspainikkeet

Näillä painikkeilla voi perua tai vahvistaa kohdan tai valinnan. Jos nämä painikkeet näkyvät näytössä, toinen niistä on valittava, ennen kuin voidaan jatkaa (Kuva 11).

g030695

Kuva 11

Lisälaitteen väri-ilmaisimet

Nämä ilmaisimet näyttävät ajoneuvon ja lisälaitteen asennon ja suunnan.

Lisälaitteen väri ilmaisee tuotantosovelluksen tilan seuraavasti (Kuva 12):

  • Punainen: puomiosa ei ole käytössä.

  • Sininen: puomiosan toiminta on estynyt (puomiosa on käytössä, mutta virtaus ei toimi, yleensä alhaisen nopeuden tai paineen takia).

  • Keltainen: puomiosa on käytössä, mutta virtaus ei toimi tarkoituksellisesti (syynä yleensä automaattisen puomiosien ohjauksen pysäyttämä virtaus).

  • Vihreä: puomiosa on käytössä ja virtaus toimii.

    g031203

    Kuva 12

Käyttäjän on tärkeä tuntea seuraavat lyhenteet:

  • WAAS (Wide Area Augmentation System) on Yhdysvaltain ilmailuhallinnon kehittämä GPS-signaalien tarkkuutta ja saatavuutta parantava paikannusjärjestelmä lentonavigoinnin tueksi.

  • RTK (Real Time Kinematic) viittaa RTK-verkostoon eli ryhmään maatukiasemia, jotka lähettävät paikannustietoja palvelimelle Internetin kautta. RTK-korjauksella varustetut GPS-ohjatut koneet vaihtavat tietoja palvelimen kanssa, lähettävät paikannustietoja ja vastaanottavat korjaustietoja mobiiliverkon välityksellä. Palvelin laskee paikannuksen korjaustiedot tukiaseman paikannustietojen avulla ja lähettää ne ajoneuvoihin modeemin kautta. Korjattu GPS-paikannus ilmoittaa sijainnin 1–2 cm:n tarkkuudella reaaliaikaisesti.

  • GLONASS (Global Navigation Satellite System) on Venäjän satelliittipaikannusjärjestelmä, jonka avulla GPS-vastaanotin voi käyttää GPS:n lisäksi venäläistä satelliittinavigointijärjestelmää.

Käyttö

Automaattisen puomiosien ohjausyksikön (ASC) tietokone säätelee ruiskutusmäärää ajoneuvon nopeuden mukaan. Käyttäjä asettaa alueyksikkökohtaisen ruiskutuksen tavoitemäärän. ASC pitää virtausmäärän automaattisesti oikeana ajoneuvon nopeuden mukaan ja näyttää jatkuvasti alueyksikköön ruiskutettua todellista määrää. X25-ohjauskonsoli tarkkailee myös ruiskutettua aluetta, ajoneuvon nopeutta ja ruiskutettua kokonaismäärää.

GPS-asetukset voidaan määrittää GeoLink-järjestelmää varten kahdella tavalla:

  • GPS voidaan määrittää käyttämään WAAS-järjestelmää ja RTK-korjausta (GPS-signaali sekä paikannus ja sijainnin korjaustiedot modeemin kautta välitettyinä).

  • GPS voidaan määrittää käyttämään paikannukseen ja opastukseen vain WAAS-järjestelmää (GPS ilman korjaustietoja).

Kun GeoLink-järjestelmä määritetään käyttämään WAAS-järjestelmää ja RTK-korjausta, GeoLink-ruiskutusjärjestelmän paikannustarkkuus paranee ja X25-ohjauskonsolin lisätoimintoja voidaan ottaa käyttöön.

Note: Varmista ennen ruiskutuksen aloittamista, että ruiskutuslaite on kalibroitu oikein.

Note: Varmista ennen näytön käyttämistä ruiskutukseen, että tietokeskus on kytketty GeoLink-järjestelmään.

Näyttötilojen toiminta

Ruiskutuslaitteen ohjaimien, toimintojen ja asetusten saatavuus riippuu käytössä olevasta näyttötilasta. Näyttötilaa hallitaan Asetukset-näytön käyttöoikeustasojen valikon kautta.

  • Easy (Helppokäyttötila): tarkoitettu yleiseen ruiskutukseen, jota kaikki käyttäjät voivat käyttää.

  • Standard (Vakiotila): tarkoitettu työn asetusten määritykseen, kentän rajojen luomiseen, kalibrointiin ja yleiseen ruiskutukseen. Vakiotila voidaan suojata salasanalla, ja siinä voidaan määrittää GeoLink-järjestelmän lisätoimintoja. Vakiotilan tiedot on annettu videomuodossa. Lisätietoja on GeoLink-järjestelmän mukana toimitetussa USB-asemassa olevilla videoilla tai osoitteessa www.Toro.com.

    Note: Käytä vakiotilaa ruiskutusrajojen kartoittamiseen.

  • Expert (Asiantuntijatila): tarkoitettu järjestelmän vianmääritykseen jälleenmyyjän toimesta. Asiantuntijatila on suojattu salasanalla, ja jälleenmyyjä voi käyttää sitä apuna asiakaspalvelussa.

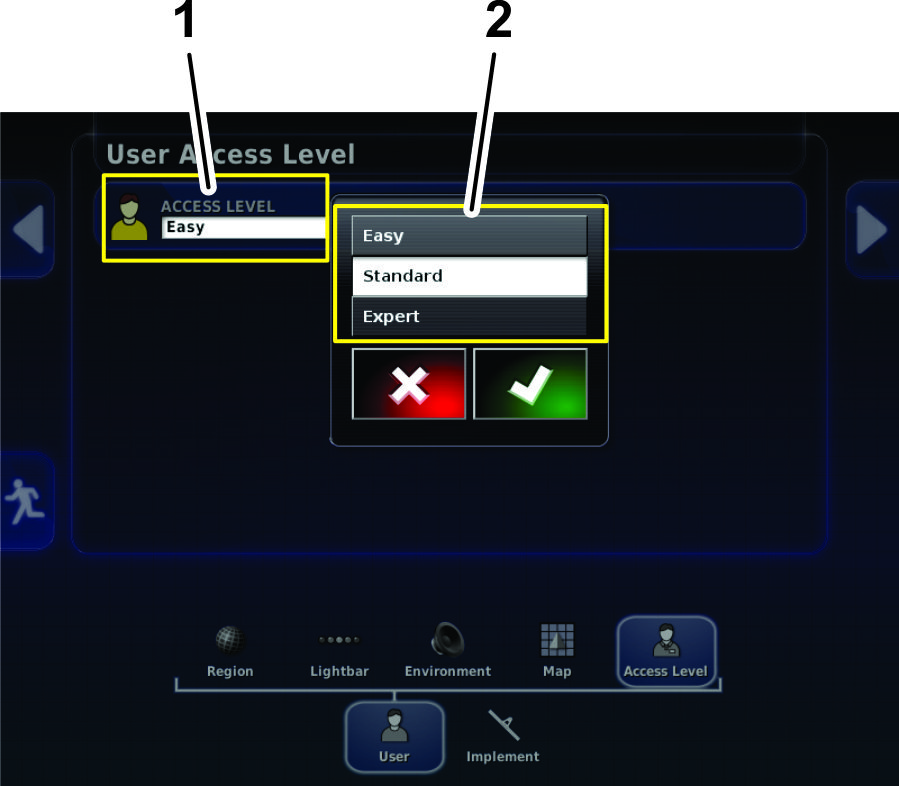

g204034

Kuva 13

Asetukset-näyttö

  1. Nykyinen käyttöoikeustaso
  2. Käyttöoikeustasojen luettelo

X25-ohjauskonsolin käynnistys

  1. Varmista, että GeoLink-osat ja viimeistelysarja on asennettu.

  2. Käynnistä kone ja odota, kunnes ohjauskonsoli käynnistyy muutaman sekunnin kuluttua.

    Note: Pidä seuraavat seikat mielessä ohjauskonsolin käynnistyksestä ja virran katkaisusta:

    • Ohjauskonsoli ja X25-ruiskutusjärjestelmä kytkeytyvät POIS PääLTä, kun koneesta katkaistaan virta.

    • Käytä kelluvan valikkopalkin Virran katkaisu -kuvaketta, kun haluat katkaista virran vain näytöstä.

    • Ohjauskonsolin virta kytketään ja katkaistaan konsolin takaosassa olevalla vihreällä painikkeella.

    • Ohjauskonsolin virran katkaiseminen ei vaikuta tietokoneeseen tallennettuihin tietoihin.

Kosketusnäytön käyttö

Ruiskutuslaitteen tietoja voidaan käyttää, lisätä tai muokata X25-ohjauskonsolin kautta koskettamalla näyttöä ja sen eri kuvakkeita.

  • Kuvakkeita painamalla voit tuoda näyttöön niitä vastaavat tiedot.

  • Tiettyjä kuvakkeita painamalla saat näkyviin lisävaihtoehtoja.

  • Valitse asetukset tarpeen mukaan.

  • Vahvista uusi näyttö (Kuva 11)

Kielen valinta ja käyttöoikeussopimuksen hyväksyminen

Odotusnäyttöä seuraava näyttö sisältää kielen valinnan ja loppukäyttäjän käyttöoikeussopimuksen (EULA).

  1. Paina Kielet-kuvaketta, jos haluat vaihtaa X25-näytön kielen (Kuva 14).

    Note: Kun kieli valitaan EULA-näytössä, koko X25-käyttöliittymän kieliasetus vaihtuu. Kieli voidaan vaihtaa myös User (Käyttäjä) -asetuksista.

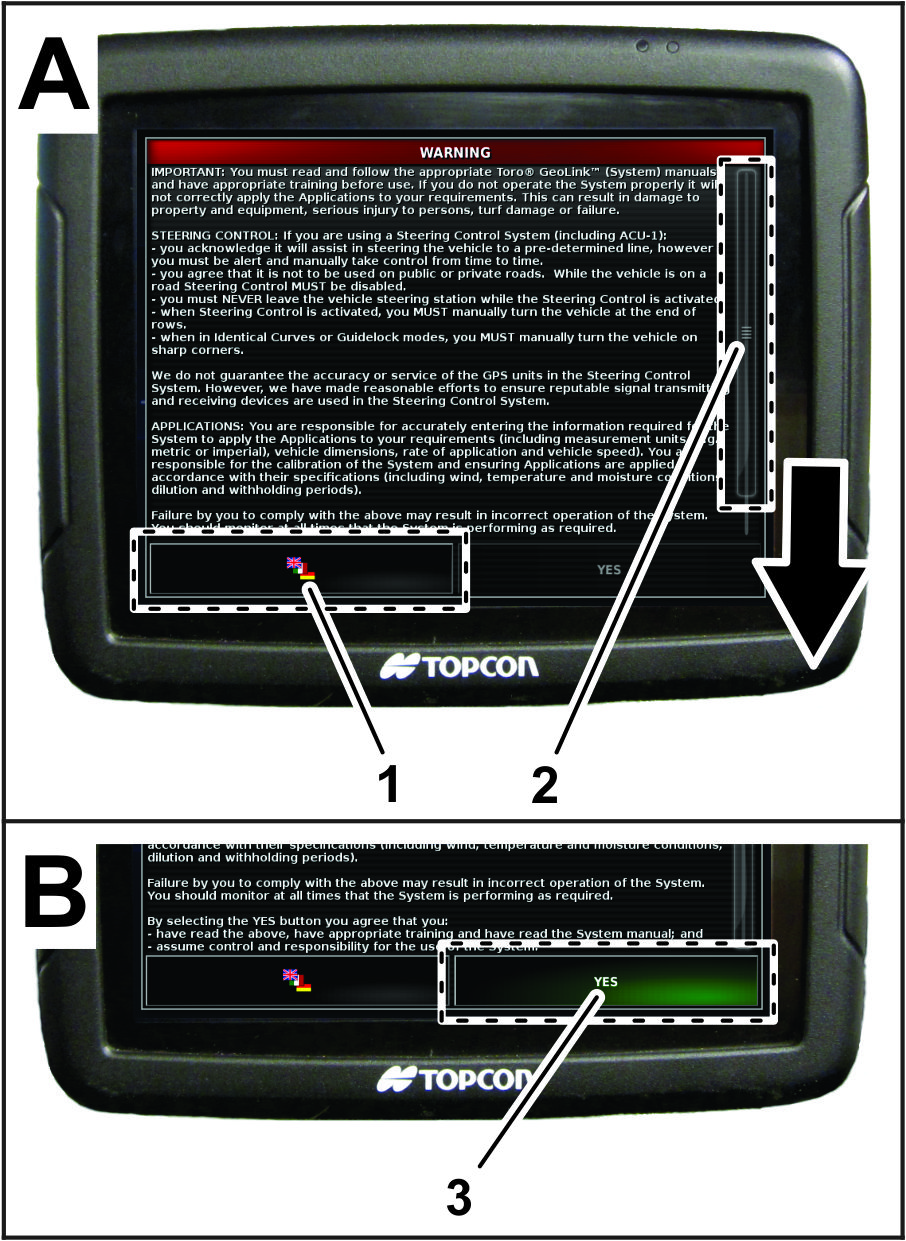

    g203216

    Kuva 14

    1. Kielet-kuvake
    2. Vierityspalkki
    3. Yes (Kyllä) -kuvake

  2. Siirry kielten valintaikkunassa haluamasi kielen kohdalle, valitse se luettelosta ja paina Yes (Kyllä) -kuvaketta (Kuva 15).

    X25-ohjauskonsoli käynnistyy ja valittu kieli otetaan käyttöön.

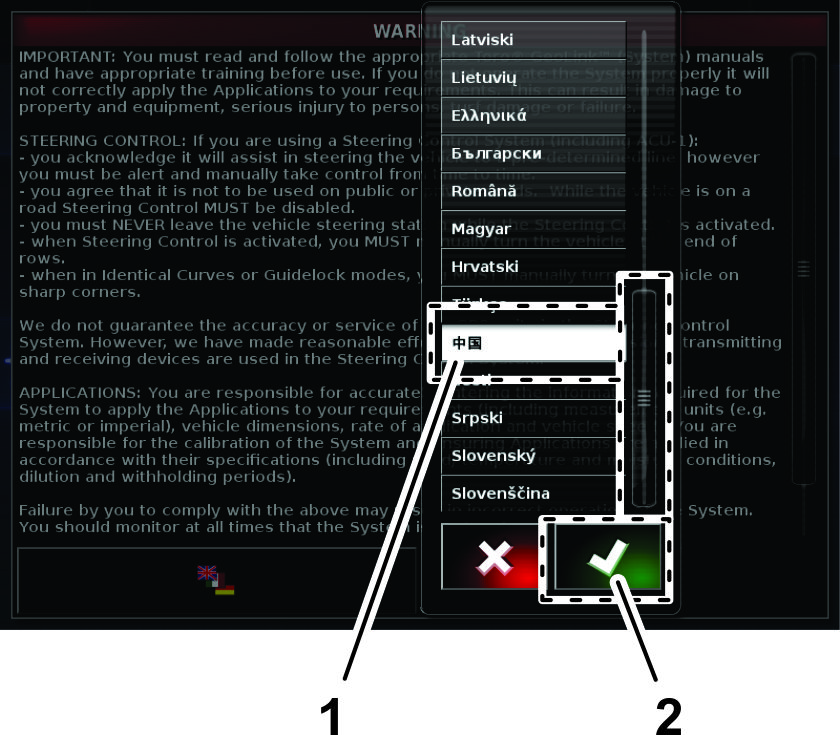

    g203217

    Kuva 15

    1. Valittu kieli
    2. Vahvistuskuvake

  3. Lue käyttöoikeussopimus (Kuva 14).

    Siirry vierityspalkin avulla näytön alaosaan. Yes (Kyllä) -kuvake muuttuu vihreäksi (Kuva 14).

  4. Siirry alkunäyttöön painamalla YES (Kyllä) -kuvaketta (Kuva 14).

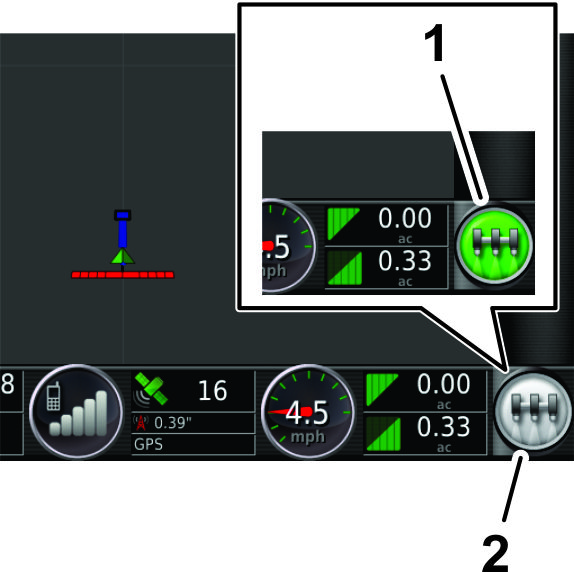

X25-ohjauskonsolissa olevan pääkytkimen käyttö

g203807

Kuva 16

  1. Vihreä Pääkytkin-kuvake (järjestelmä valmis, ruiskutuslaitteen ohjausyksikkö käytössä)
  2. Valkoinen (valmiustila)

Pääkytkin-kuvake ilmoittaa järjestelmän tilan (Kuva 16) seuraavilla väreillä:

  • Vihreä: osoittaa, että järjestelmä on valmis ja että ruiskutuslaitteen ohjausyksikkö on käytössä ja toimii.

  • Valkoinen: ruiskutuslaitteen ohjausyksikkö on valmiustilassa.

  • Punainen: osoittaa, että järjestelmä ei ole valmis ja että ruiskutuslaitteen ohjausyksikkö on pois käytöstä eikä sitä voi käyttää.

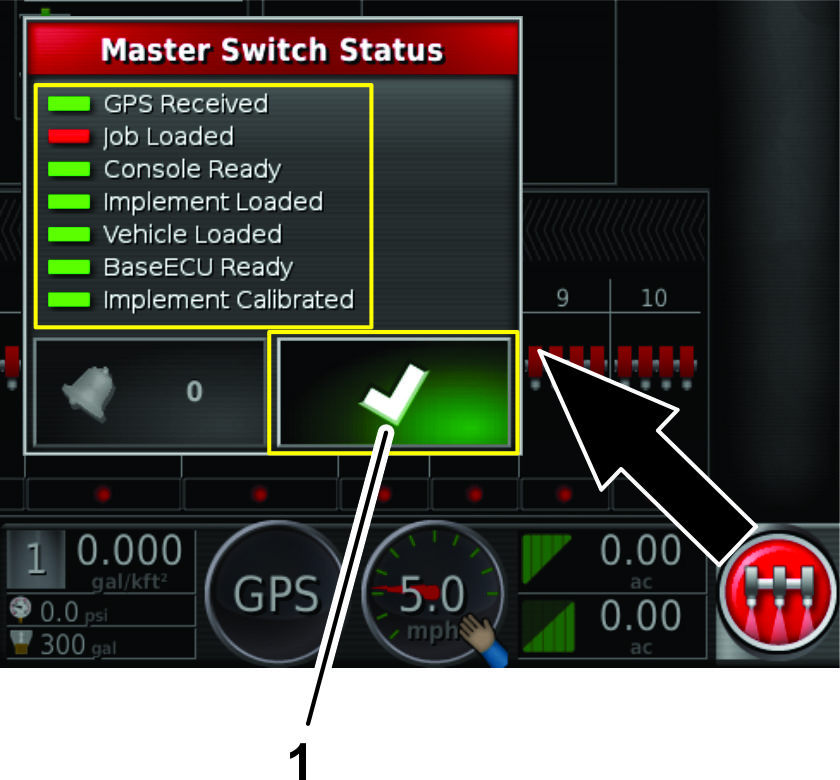

Kun Pääkytkin-kuvake on punainen, kuvaketta painamalla saadaan näkyviin pääkytkimen tila, joka näyttää aktiiviset hälytykset (Kuva 17).

g205202

Kuva 17

Vahvistuskuvaketta (Kuva 17) painamalla voidaan milloin tahansa palata päänäyttöön ja suorittaa tarvittavat korjaustoimenpiteet.

Pääkytkimen käyttö

Multi Pro 1750 -ruiskutuslaite

Alkunäytössä oleva pääkytkin ilmaisee, onko ruiskutusjärjestelmä käytössä vai pois käytöstä (Kuva 16).

Pääkytkimen käyttö

Multi Pro 5800 -ruiskutuslaite

Alkunäytössä olevalla pääkytkimellä kytketään ruiskutusjärjestelmä käyttöön tai pois käytöstä (Kuva 16). Kytkin ei toimi, jos koneen puomiosien pääkytkin (jalkakytkin) tai vasemman, keskimmäisen ja oikeanpuoleisen puomiosan kytkimet ovat POIS-asennossa. Lisätietoja puomiosien pääkytkimestä ja kolmesta puomiosien kytkimestä on käyttöoppaassa.

  • Käynnistä ruiskutusjärjestelmä painamalla Pääkytkin-kuvaketta (kuvake muuttuu vihreäksi).

  • Sammuta ruiskutusjärjestelmä painamalla Pääkytkin-kuvaketta (kuvake muuttuu valkoiseksi).

Oikeiden mittayksiköiden valinta

Käytettävissä ovat seuraavat vaihtoehdot: metrijärjestelmä, yhdysvaltalainen ja brittiläinen. Yhdysvaltalainen ja brittiläinen vaihtoehto tarjotaan erikseen, koska gallona ja nesteunssi ovat erisuuruisia Yhdysvalloissa ja Isossa-Britanniassa.

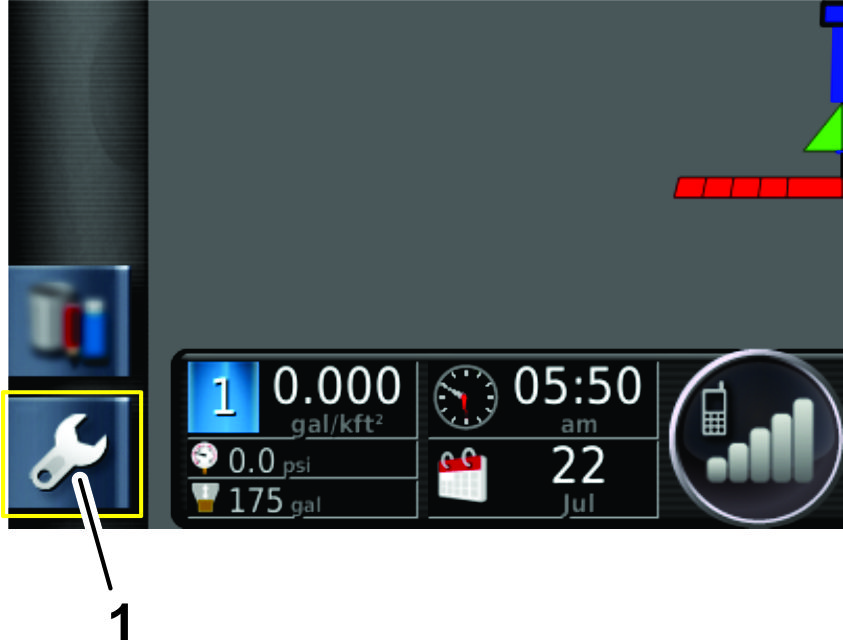

  1. Paina päänäytössä Asetukset-kuvaketta (Kuva 18).

    g204035

    Kuva 18

    1. Asetukset-kuvake

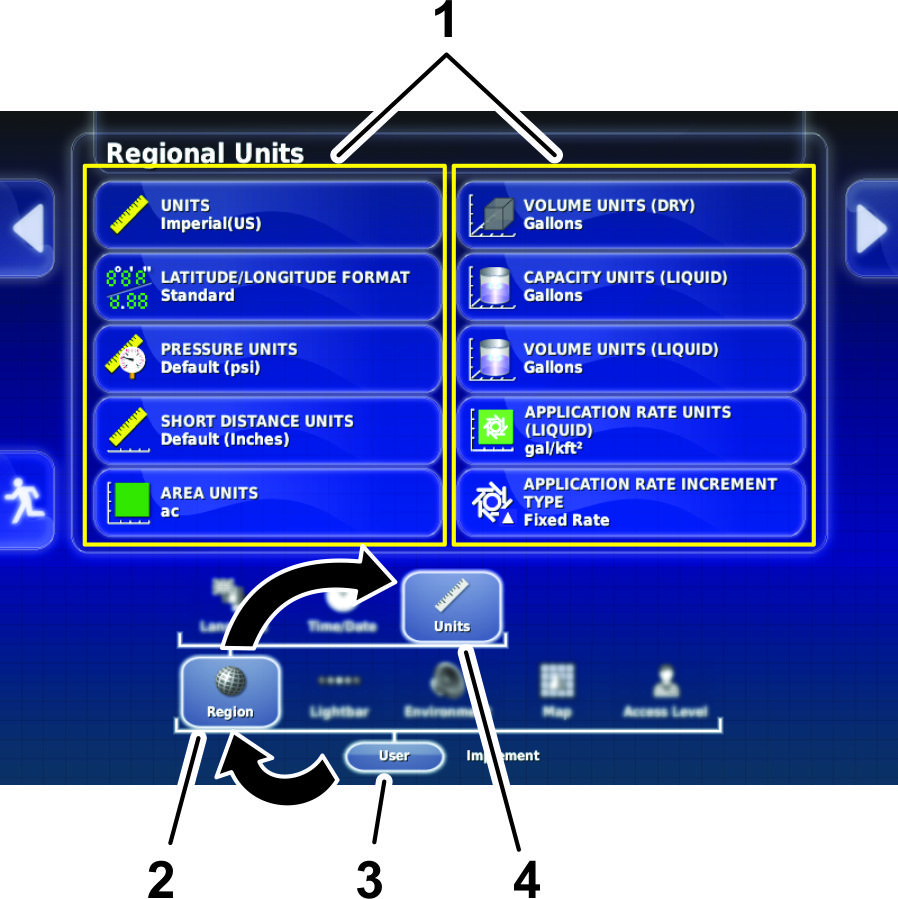

  2. Paina User (Käyttäjä) -kuvaketta (Kuva 19).

    g203793

    Kuva 19

    1. Yksiköiden luokat
    2. Region (Alue) -kuvake
    3. User (Käyttäjä) -kuvake
    4. Units (Yksiköt) -kuvake

  3. Paina Region (Alue) -kuvaketta (Kuva 19).

  4. Paina Units (Yksiköt) -kuvaketta (Kuva 19).

  5. Valitse oikeat yksiköt ja ruiskutusmäärä ja paina vahvistuskuvaketta (Kuva 20).

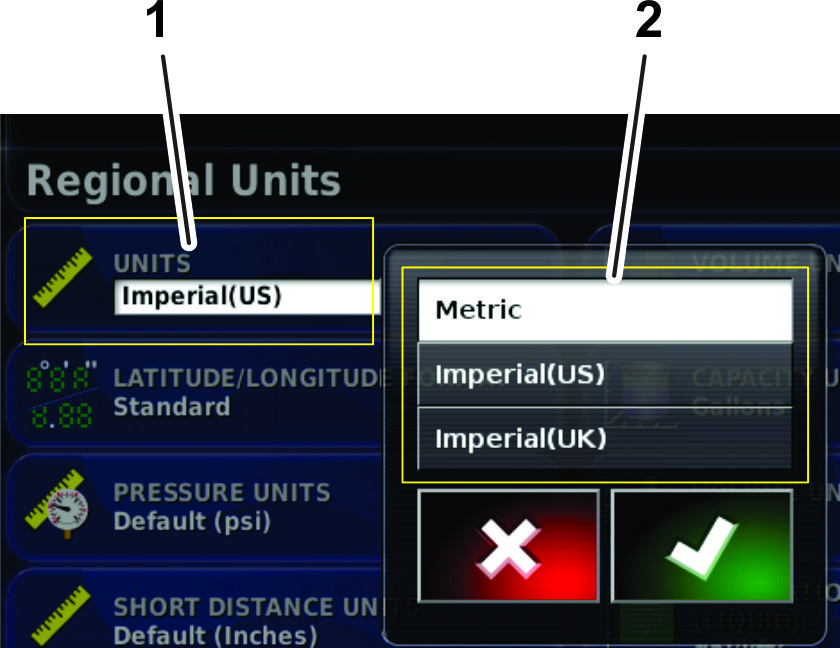

    g204046

    Kuva 20

    1. Nykyinen mittayksikkö
    2. Mittayksikköluettelo

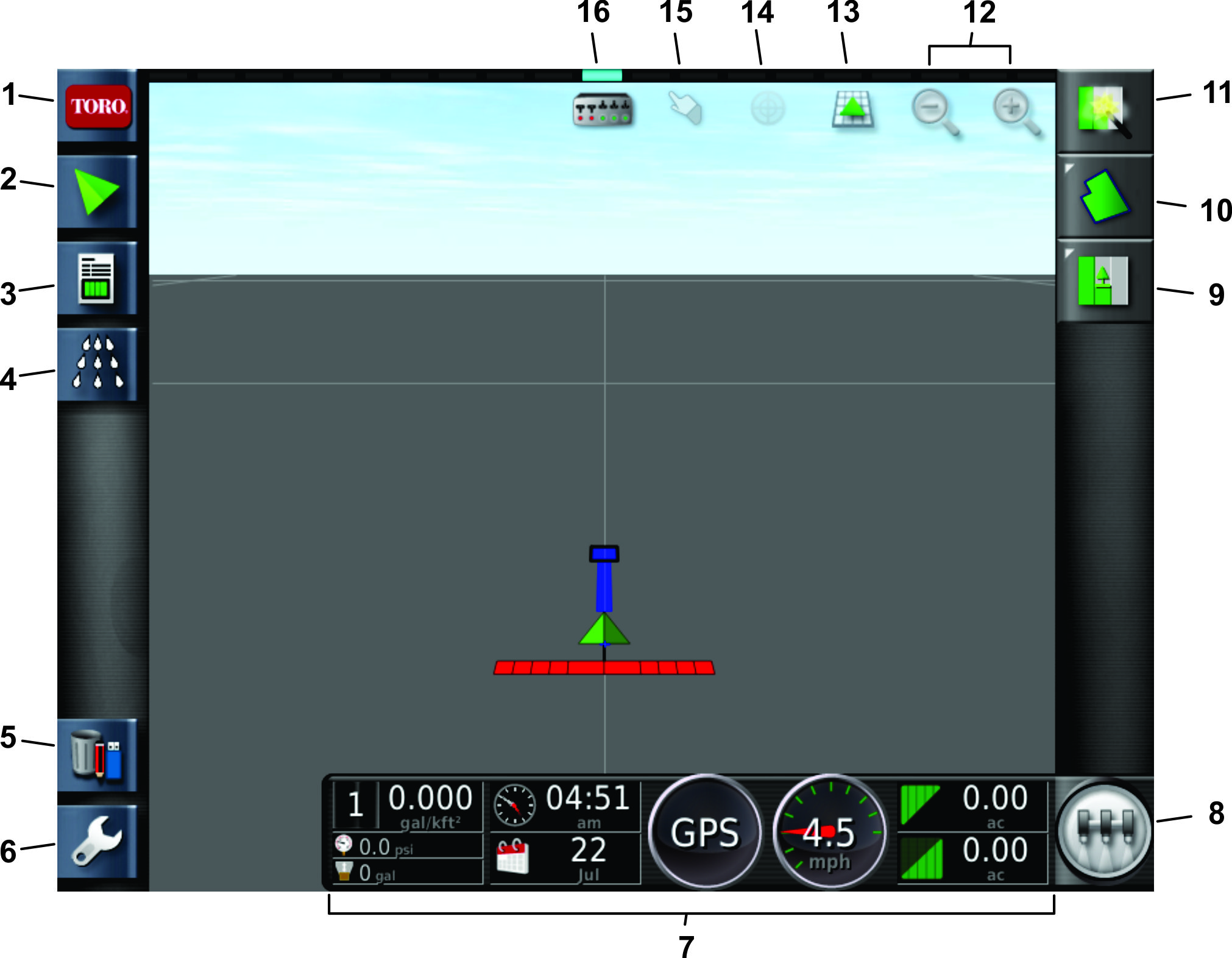

Helppokäyttötilan käyttö

Easy Mode (Helppokäyttötila) on tarkoitettu selvästi rajattujen alueiden ruiskutukseen, jolloin voidaan valita työt luettelosta ja näyttää ruiskutusalue.

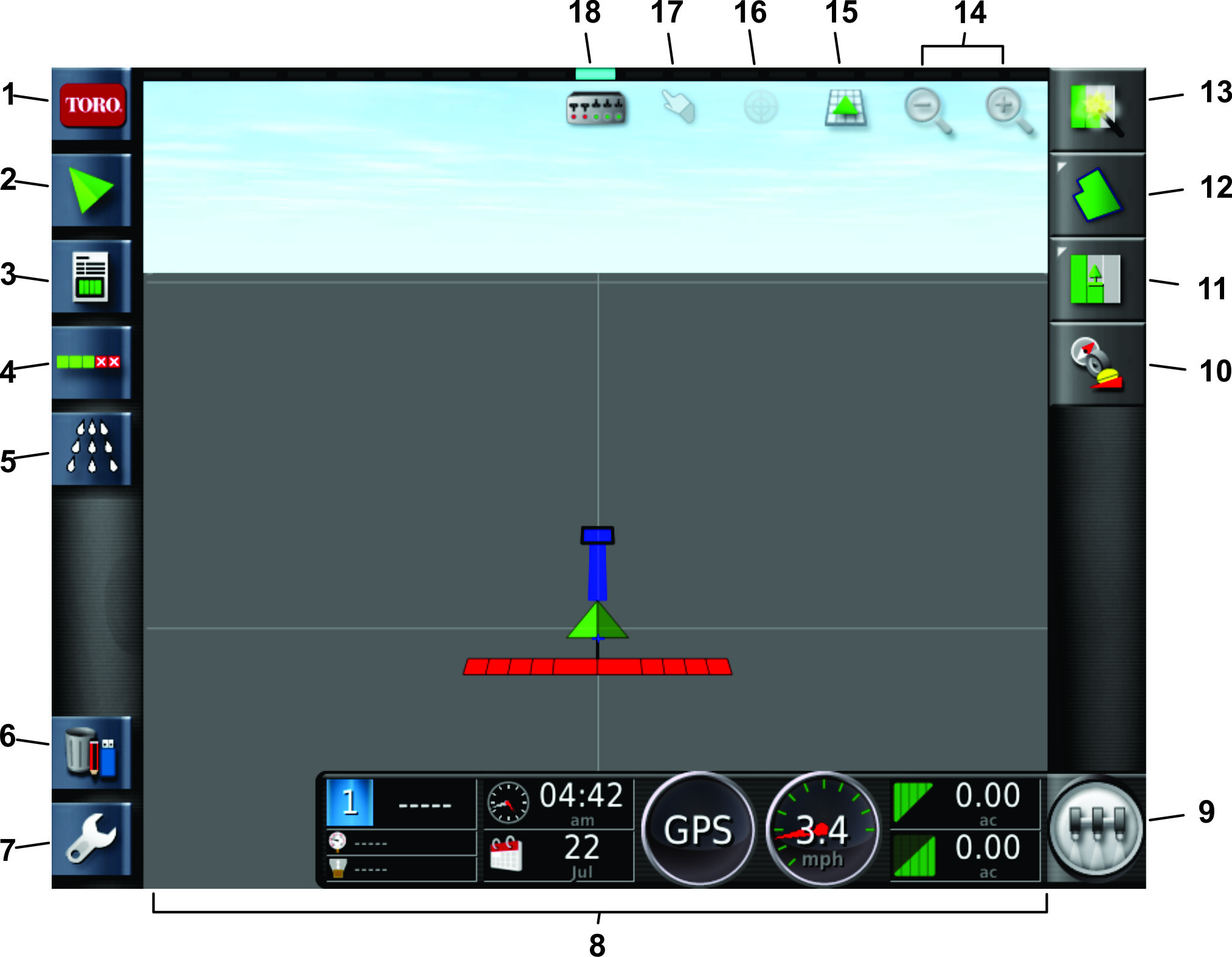

g203493

Kuva 21

Helppokäyttötilan näyttö

  1. Järjestelmän tiedot -kuvake
  2. Opastus-kuvake
  3. Työn tiedot -kuvake
  4. Ruiskutuslaitteen ohjausyksikkö -kuvake
  5. Varaston hallinta -kuvake
  6. Asetukset-kuvake
  7. Ruiskutuslaitteen kojelauta
  8. Pääkytkin-kuvake
  9. Työvalikko-kuvake
  10. Kenttävalikko-kuvake
  11. Pikakäynnistys-kuvake
  12. Zoomaustoiminto-kuvake
  13. Näyttönäkymä-kuvake
  14. Kartan keskitys
  15. Rajan valinta -kuvake
  16. Puominäkymä-kuvake

Eri ruiskutusmenetelmien käyttö

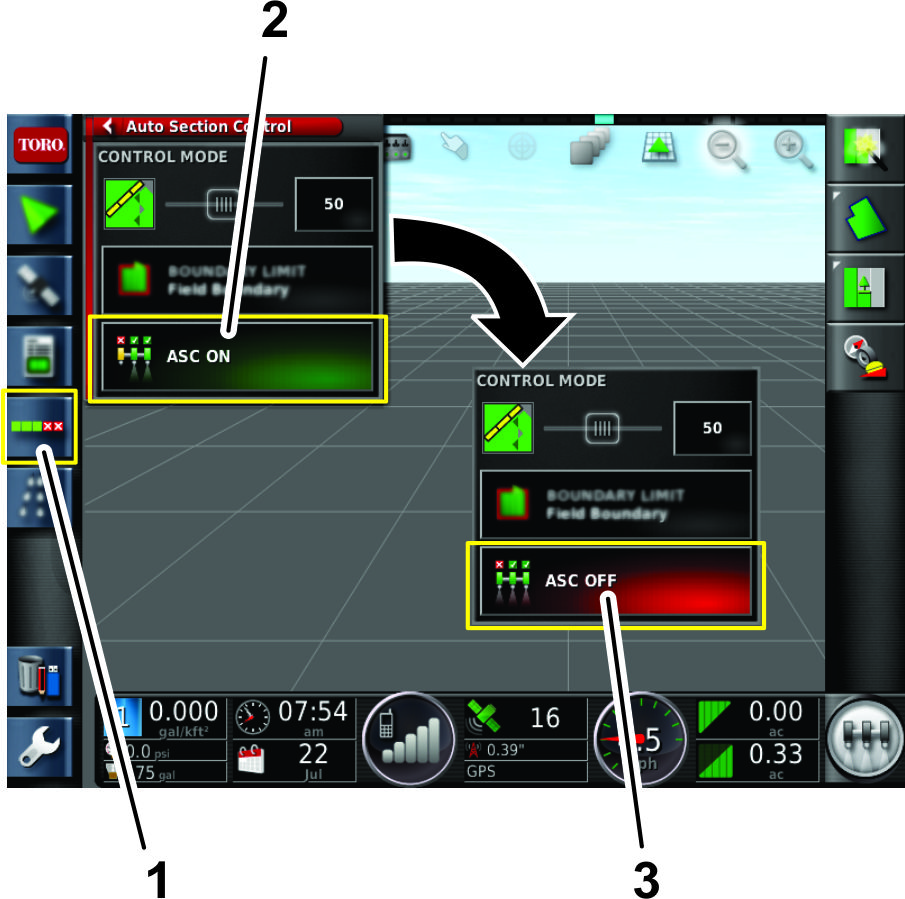

Automaattinen puomiosien ohjausyksikkö (ASC) -kuvake

AsetusKuvaus
ASC ON (Päällä)GeoLink ohjaa yksittäisten suutinosien käyttöä.
ASC OFF (Pois)Käyttäjä ohjaa suutinosia ryhmittäin vasemman, keskimmäisen ja oikean ruiskutusosan kytkimillä.

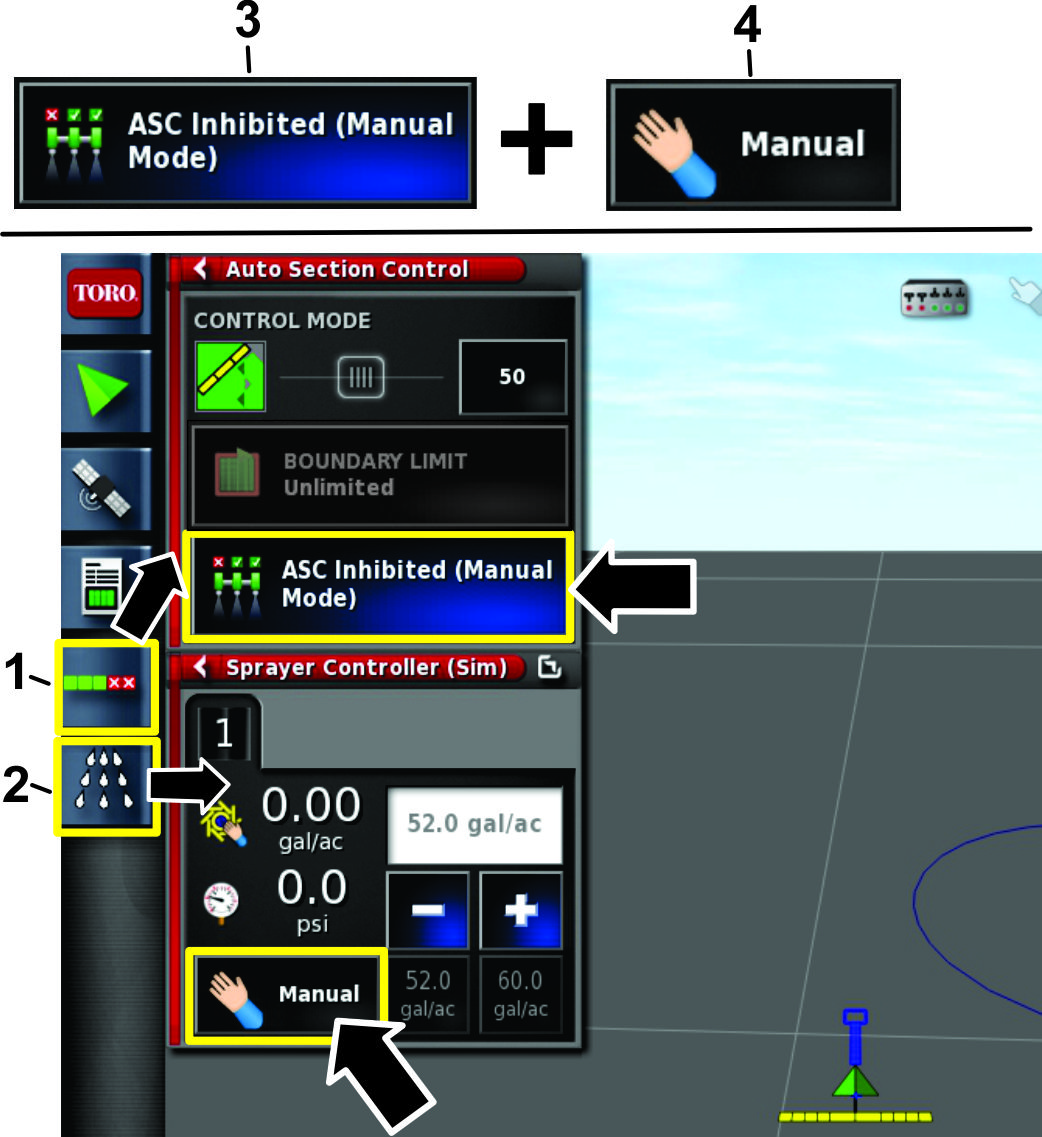

ASC INHIBITED (MANUAL MODE) (Estetty [Manuaalinen tila])Käyttäjä ohjaa suutinosia ryhmittäin vasemman, keskimmäisen ja oikean ruiskutusosan kytkimillä.

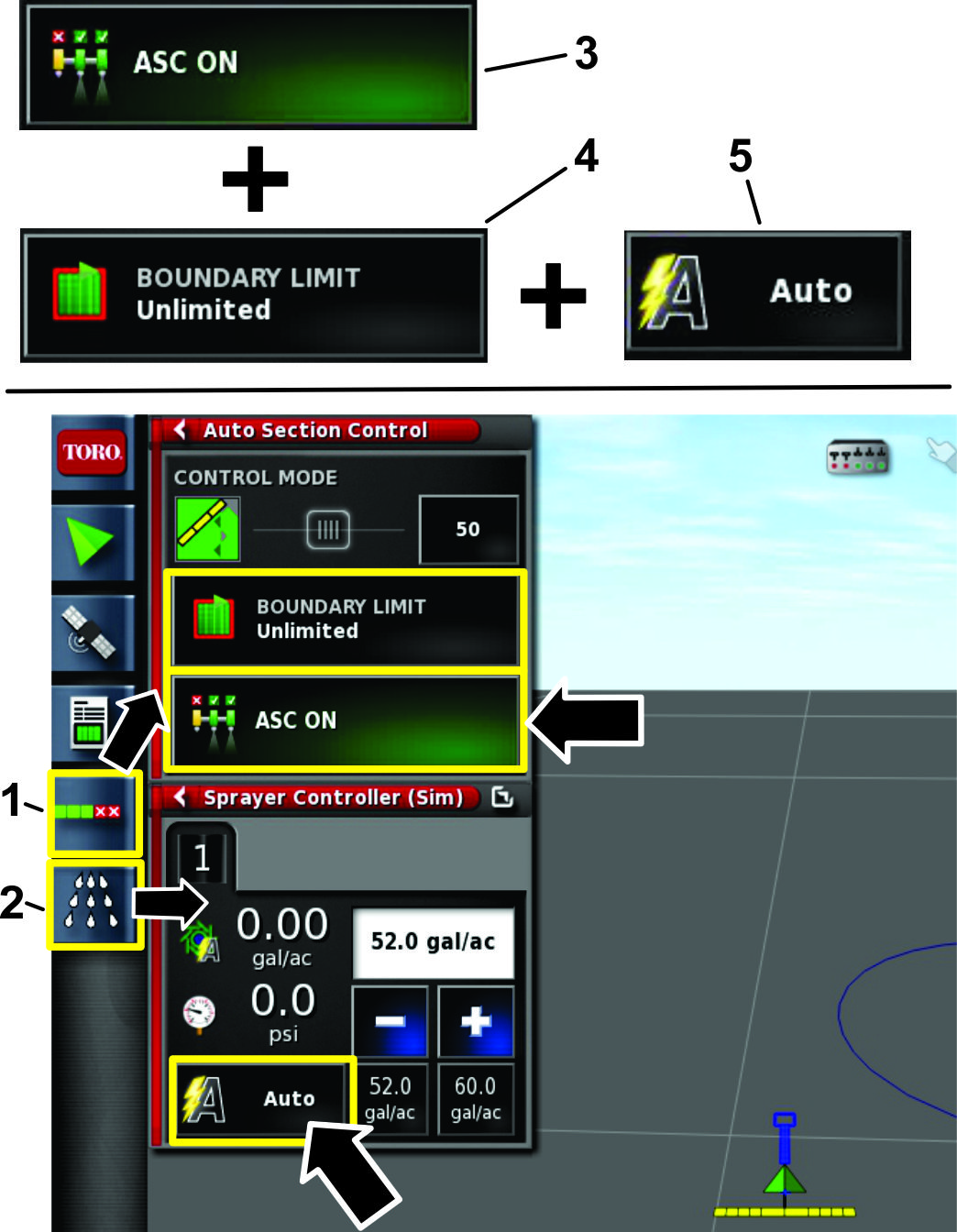

Boundary Limit (Rajan käyttö) -kuvake

AsetusKuvaus
FIELD BOUNDARY (Kentän rajat)GeoLink käynnistää suutinosat, kun ruiskutuslaite ajaa työskentelyalueelle, joka ruiskutustyölle on määritetty.
GeoLink sammuttaa suutinosat, kun ruiskutuslaite ajaa työskentelyalueelle määritetyille suoja-alueille.
GeoLink sammuttaa suutinosat, kun ruiskutuslaite siirtyy työskentelyalueen rajojen ulkopuolelle.
GeoLink sammuttaa suutinosat, jos ruiskutuskaistat osuvat päällekkäin.
UNLIMITED (Rajoittamaton)GeoLink ei ohjaa suutinosia työskentelyalueen rajojen sisäpuolella eikä suoja-alueilla.
GeoLink sammuttaa suutinosat, jos ruiskutuskaistat osuvat päällekkäin.
Field Boundary disabled (Kentän rajat poistettu käytöstä)Ruiskutuslaitteen käyttäjä kytkee vasemman, keskimmäisen ja oikean ruiskutusosan käyttöön tai pois käytöstä manuaalisesti.
GeoLink ei ohjaa suutinosia lainkaan.
GeoLink ei tarkkaile ruiskutuskaistojen päällekkäisyyttä lainkaan.

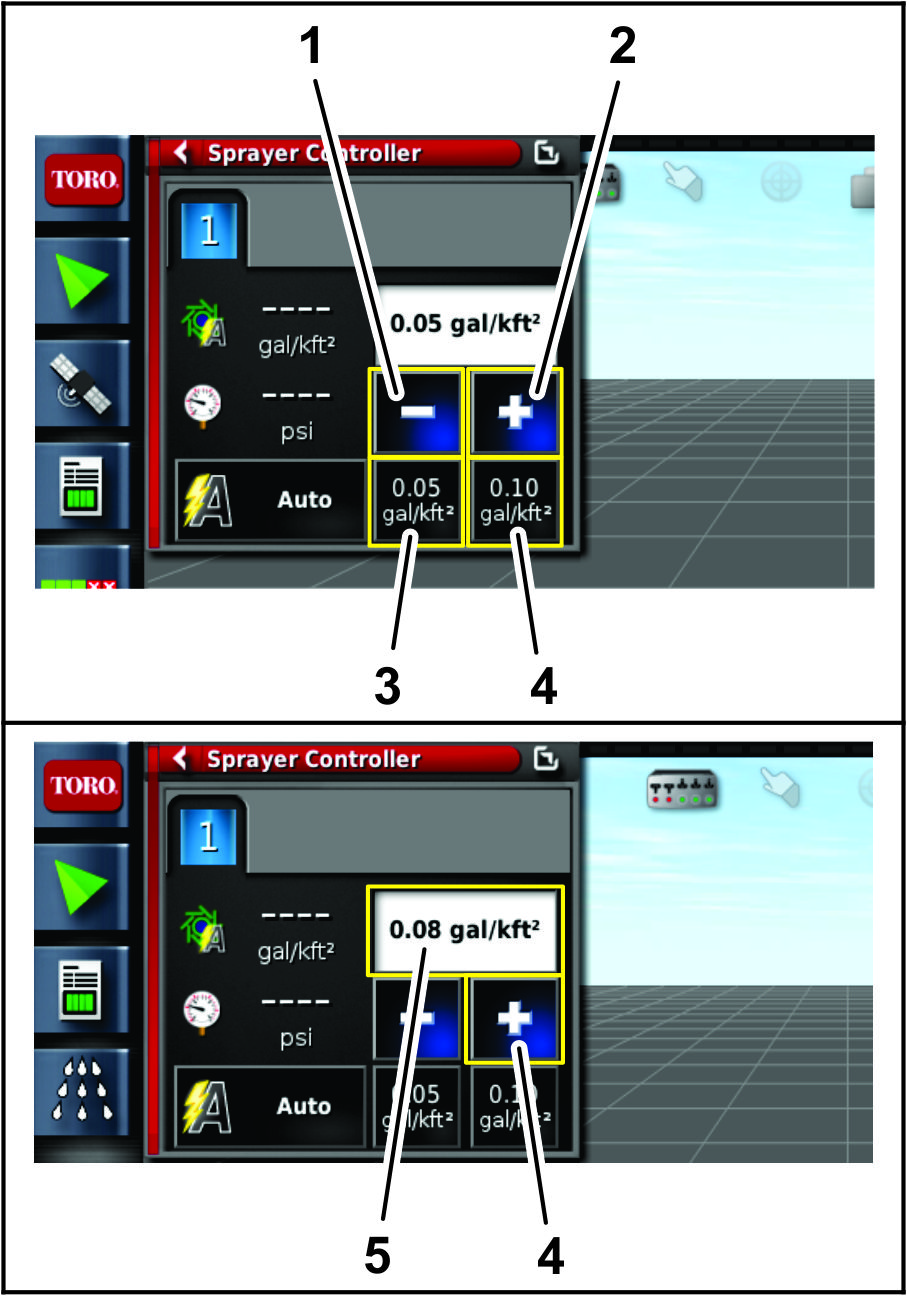

Ruiskutusmäärän säätö -kuvake

AsetusKuvaus
Auto (Automaattinen)GeoLink säätää ruiskutusmäärää sen määrän mukaan, joka aktiiviselle ruiskutustyölle on määritetty tai joka on asetettu ruiskutuslaitteen ohjauspaneelissa.
Manual (Manuaalinen)Käyttäjä säätää ruiskutusmäärää ruiskutuksen aikana.

Ruiskutus Field boundary (Kentän rajat) -asetuksella

Tätä menetelmää käyttämällä voidaan ruiskuttaa rajoilla määritetty työskentelyalue tai jättää ruiskuttamatta tiettyjä alueita sen sisällä. Rajat määritetään Standard (Vakio) -tilan näytössä.

Field boundary (Kentän rajat) -ruiskutusmenetelmä toimii seuraavasti:

  • GeoLink-järjestelmä ohjaa suutinosia rajatulla kentällä ja estää päällekkäisten kaistojen ruiskutuksen.

  • GeoLink-järjestelmä säätää ruiskutusmäärää.

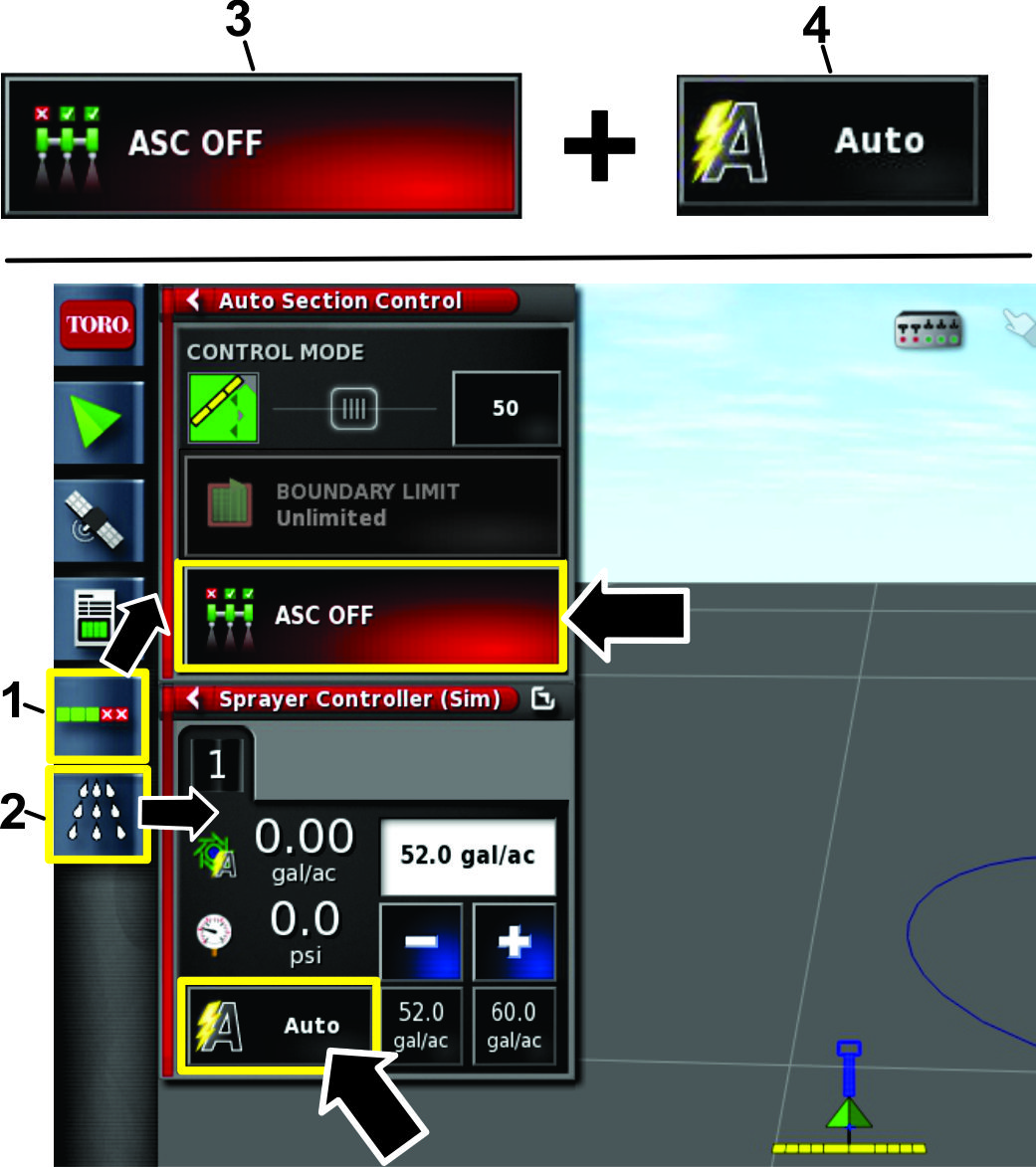

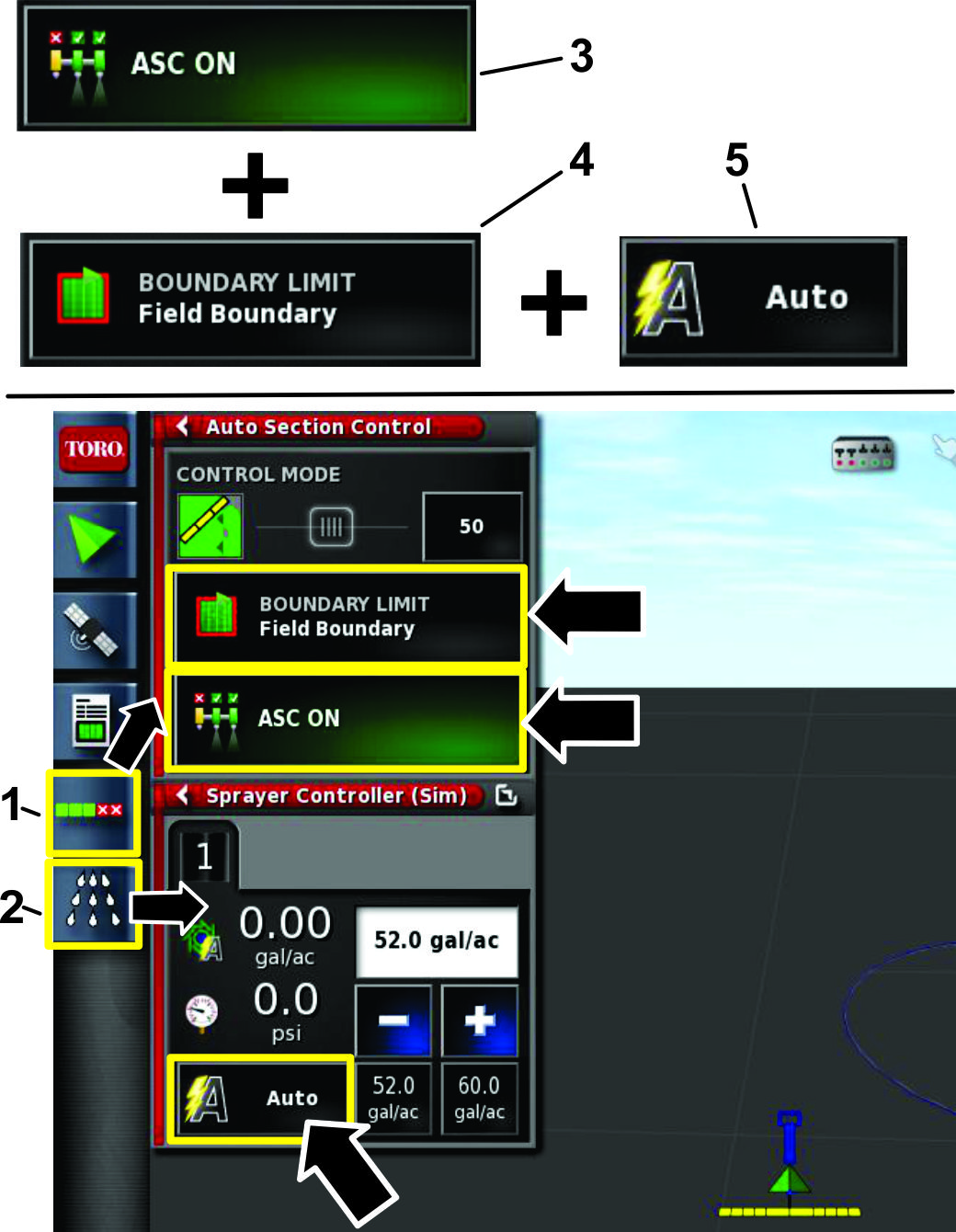

  1. Valitse ASC (Automaattinen puomiosien ohjausyksikkö) -kuvake ja Ruiskutuslaitteen ohjausyksikkö -kuvake, jotta niitä vastaavat näytöt avautuvat (Kuva 22).

  2. Valitse ASC-kuvakkeen asetukseksi ON (Päällä), valitse Boundary limit (Rajan käyttö) -asetukseksi FIELD BOUNDARY (Kentän rajat) ja valitse Ruiskutusmäärän säätö -asetukseksi AUTO (Automaattinen) (Kuva 22).

    g209112

    Kuva 22

    1. ASC (Automaattinen puomiosien ohjausyksikkö) -kuvake
    2. Ruiskutuslaitteen ohjausyksikkö -kuvake
    3. ASC on/off (päällä/pois) -kuvake
    4. Boundary limit (Rajan käyttö) -kuvake
    5. Ruiskutusmäärän säätö -kuvake

Ruiskutus Unlimited (Rajoittamaton) -asetuksella

Tällä menetelmällä voidaan ruiskuttaa mikä tahansa alue ilman rajoja.

Tämä ruiskutusmenetelmä toimii seuraavasti:

  • GeoLink-järjestelmä ohjaa suutinosia tarkkailemalla ruiskutuskaistoja mutta seuraamatta mitään rajoja.

  • GeoLink-järjestelmä säätää ruiskutusmäärää.

  1. Valitse ASC (Automaattinen puomiosien ohjausyksikkö) -kuvake ja Ruiskutuslaitteen ohjausyksikkö -kuvake (Kuva 23).

  2. Valitse ASC-kuvakkeen asetukseksi ON (Päällä), valitse Boundary limit (Rajan käyttö) -asetukseksi UNLIMITED (Rajoittamaton) ja valitse Ruiskutusmäärän säätö -asetukseksi AUTO (Automaattinen) (Kuva 23).

    g209115

    Kuva 23

    1. ASC (Automaattinen puomiosien ohjausyksikkö) -kuvake
    2. Ruiskutuslaitteen ohjausyksikkö -kuvake
    3. ASC on/off (päällä/pois) -kuvake
    4. Boundary limit (Rajan käyttö) -kuvake
    5. Ruiskutusmäärän säätö -kuvake

Ruiskutus vain Ruiskutusmäärän säätö -asetuksella

Tämä ruiskutusmenetelmä toimii seuraavasti:

  • Käyttäjä ohjaa puomiosia.

  • GeoLink-järjestelmä säätää ruiskutusmäärää.

  1. Valitse ASC (Automaattinen puomiosien ohjausyksikkö) -kuvake ja Ruiskutuslaitteen ohjausyksikkö -kuvake (Kuva 24).

  2. Valitse ASC-kuvakkeen asetukseksi OFF (Pois) ja valitse Ruiskutusmäärän säätö -asetukseksi AUTO (Automaattinen) (Kuva 24).

    g209114

    Kuva 24

    1. ASC (Automaattinen puomiosien ohjausyksikkö) -kuvake
    2. Ruiskutuslaitteen ohjausyksikkö -kuvake
    3. ASC on/off (päällä/pois) -kuvake
    4. Ruiskutusmäärän säätö -kuvake

Manuaalinen ruiskutus

Tämä ruiskutusmenetelmä toimii seuraavasti:

  • Käyttäjä ohjaa puomiosia.

  • Käyttäjä säätää ruiskutusmäärää.

  1. Valitse ASC (Automaattinen puomiosien ohjausyksikkö) -kuvake ja Ruiskutuslaitteen ohjausyksikkö -kuvake (Kuva 25).

  2. Aseta ruiskutusmäärä MANUAALISEEN asentoon (Kuva 25).

    Note: ASC muuttuu ASC Inhibited (Manual Mode) (Estetty [Manuaalinen tila]) -tilaksi

    g209113

    Kuva 25

    1. ASC (Automaattinen puomiosien ohjausyksikkö) -kuvake
    2. Ruiskutuslaitteen ohjausyksikkö -kuvake
    3. ASC on/off (päällä/pois) -kuvake
    4. Ruiskutusmäärän säätö -kuvake

Uuden tuotekirjauksen luonti ja säiliötilavuuden määritys

Note: Varmista, että käytössä on oikeat yksiköt. Lisätietoja on käyttöoppaan kohdassa Selecting the Correct Units of Measure (Oikeiden mittayksiköiden valinta).

Uuden tuotekirjauksen luonti

  1. Täytä säiliö vedellä.

  2. Paina Ruiskutuslaitteen ohjausyksikkö -kuvaketta ja suurenna Sprayer controller (Ruiskutuslaitteen ohjausyksikkö) -paneelia (Kuva 26).

    g204096

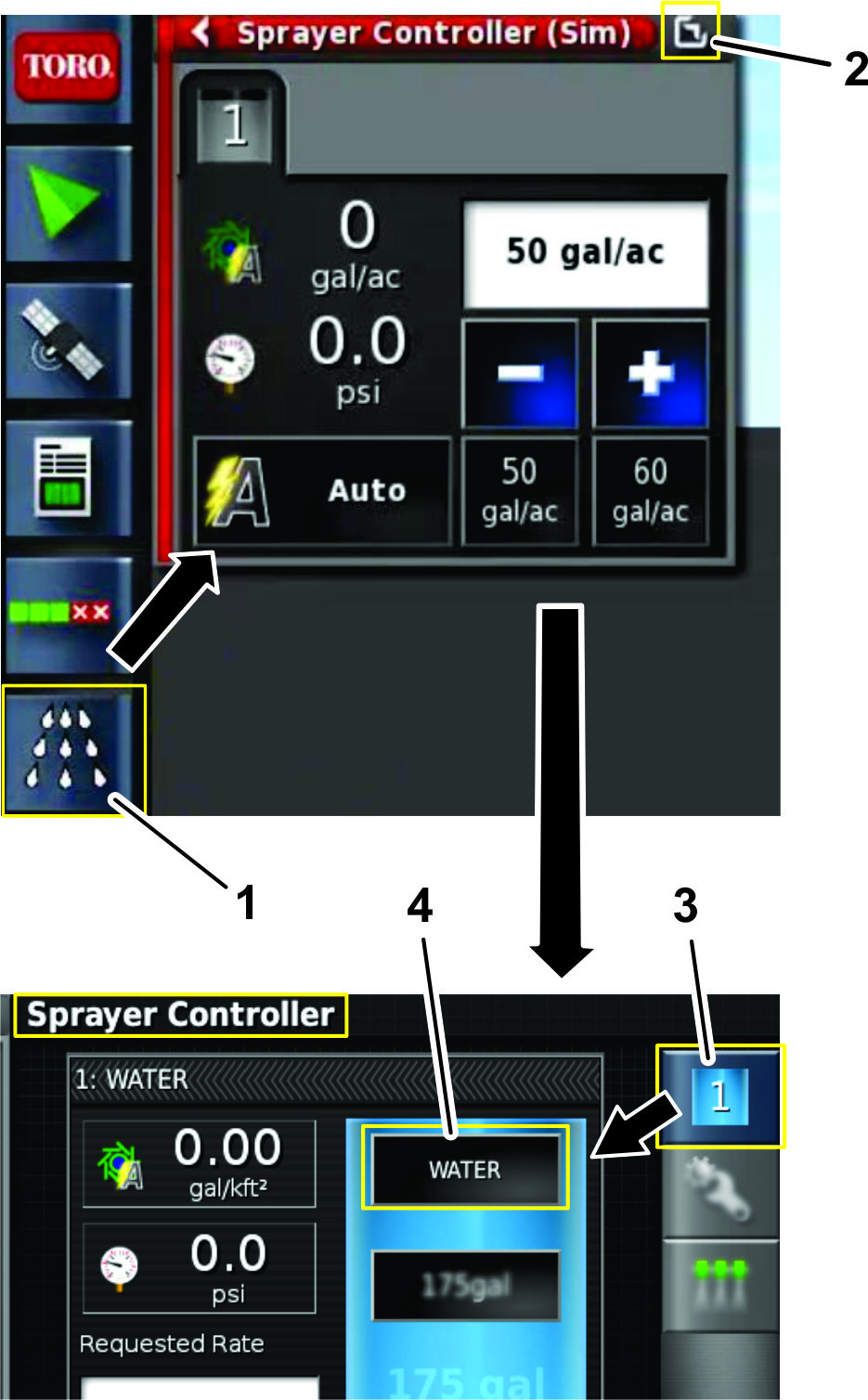

    Kuva 26

    1. Ruiskutuslaitteen ohjausyksikkö -kuvake
    2. Laajennuskuvake
    3. ECU 1 -kuvake
    4. Tuotteen määritykset -kuvake

  3. Paina ECU 1 -kuvaketta (Kuva 26).

  4. Paina TUOTTEEN MääRITYKSET -kuvaketta (Kuva 26).

    Tuotteen määritysten valintaikkuna avautuu.

  5. Paina tuotteen määritysten ikkunassa TUOTTEEN VALINTALUETTELON kuvaketta (Kuva 27).

    g204127

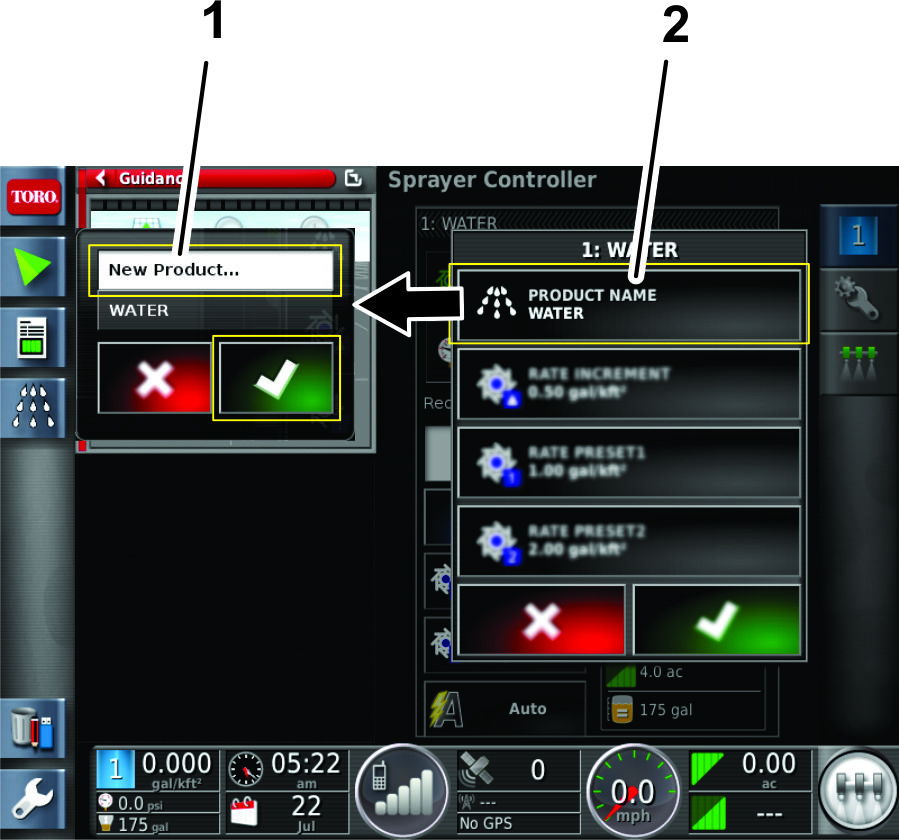

    Kuva 27

    1. New product... (Uusi tuote...) -kuvake
    2. Tuotteen valintaluettelon kuvake

  6. Paina NEW PRODUCT... (Uusi tuote...) -kuvaketta ja sitten vahvistuskuvaketta (Kuva 27).

    Ohjattu New product setup (Uuden tuotteen asetukset) -toiminto tulee näyttöön.

  7. Paina New product setup (Uuden tuotteen asetukset) -valintaikkunan 1. vaiheessa Custom product (Muokkaa tuotetta) -kuvaketta ja sitten Seuraava-kuvaketta (Kuva 28).

    g204240

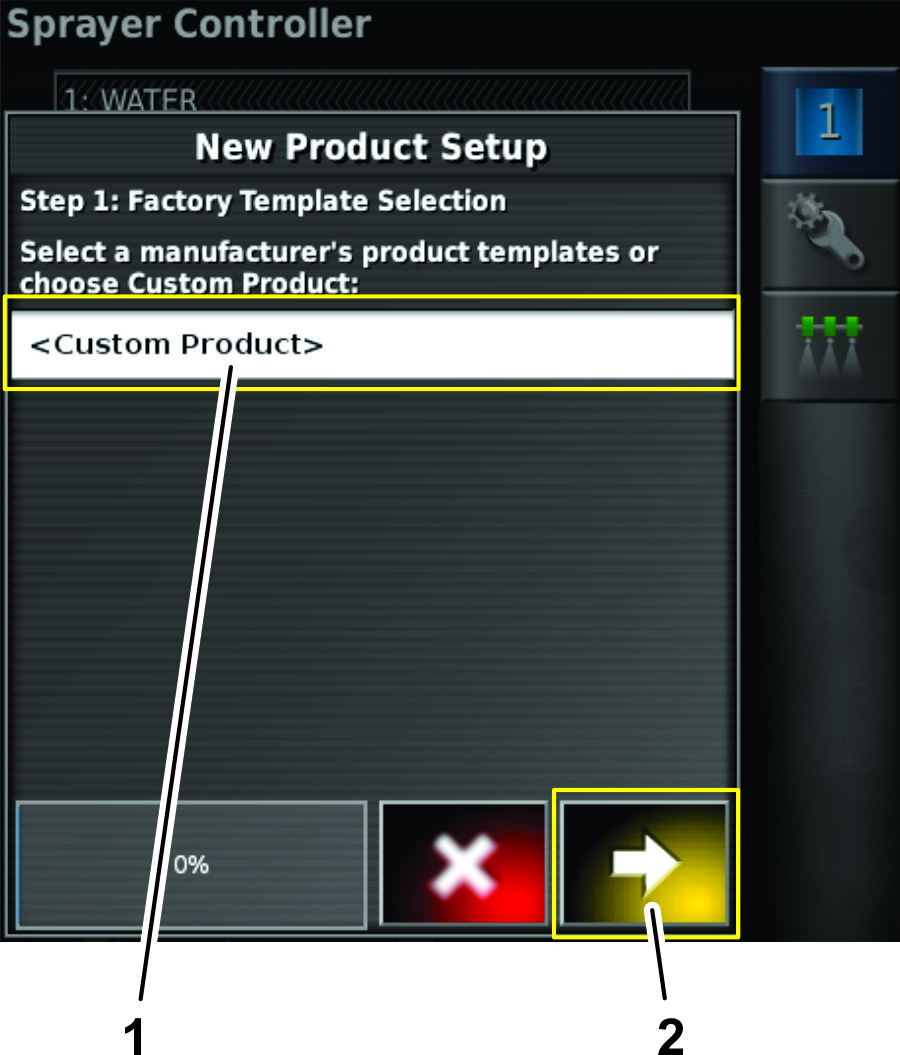

    Kuva 28

    1. Custom product (Muokkaa tuotetta) -kuvake
    2. Seuraava-kuvake (seuraava vaihe)

  8. Paina PRODUCT NAME (Tuotteen nimi) -kuvaketta, anna tuotteen nimi näytön näppäimistöllä ja paina vahvistuskuvaketta (Kuva 29).

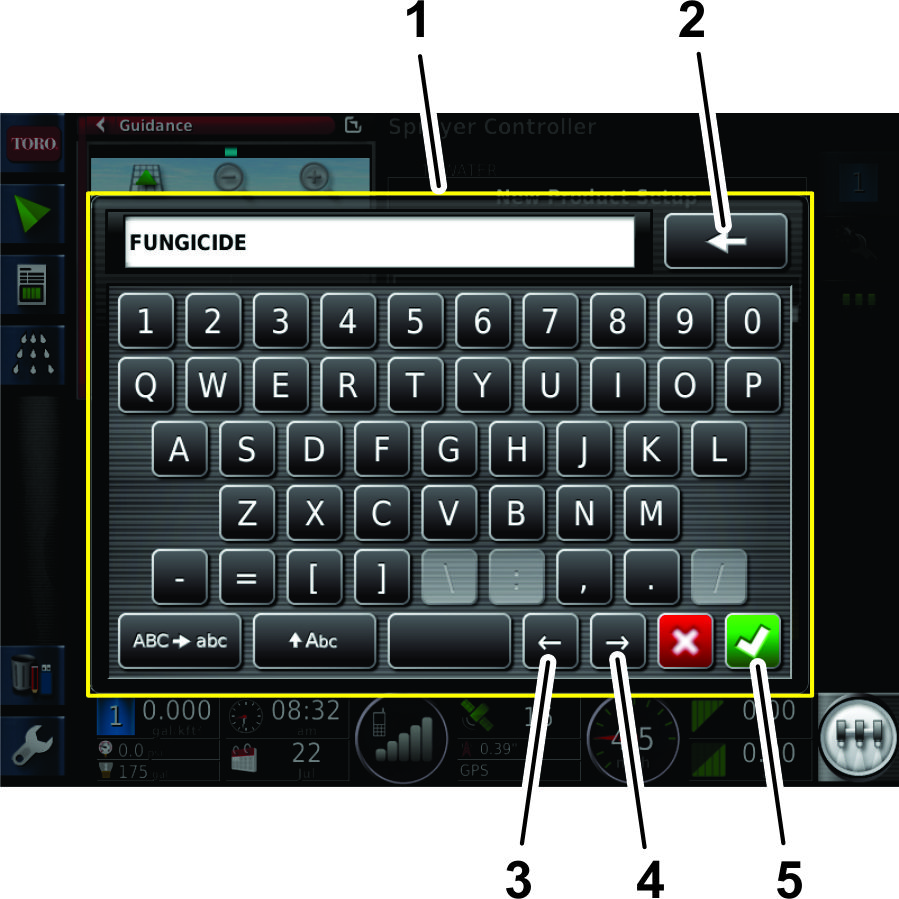

    g204241

    Kuva 29

    1. Näytön näppäimistö
    2. Askelpalautin-kuvake
    3. Siirrä kohdistinta vasemmalle -kuvake
    4. Siirrä kohdistinta oikealle -kuvake
    5. Vahvistuskuvake

  9. Paina New product setup (Uuden tuotteen asetukset) -valintaikkunan 2. vaiheessa SEURAAVA-kuvaketta (Kuva 30).

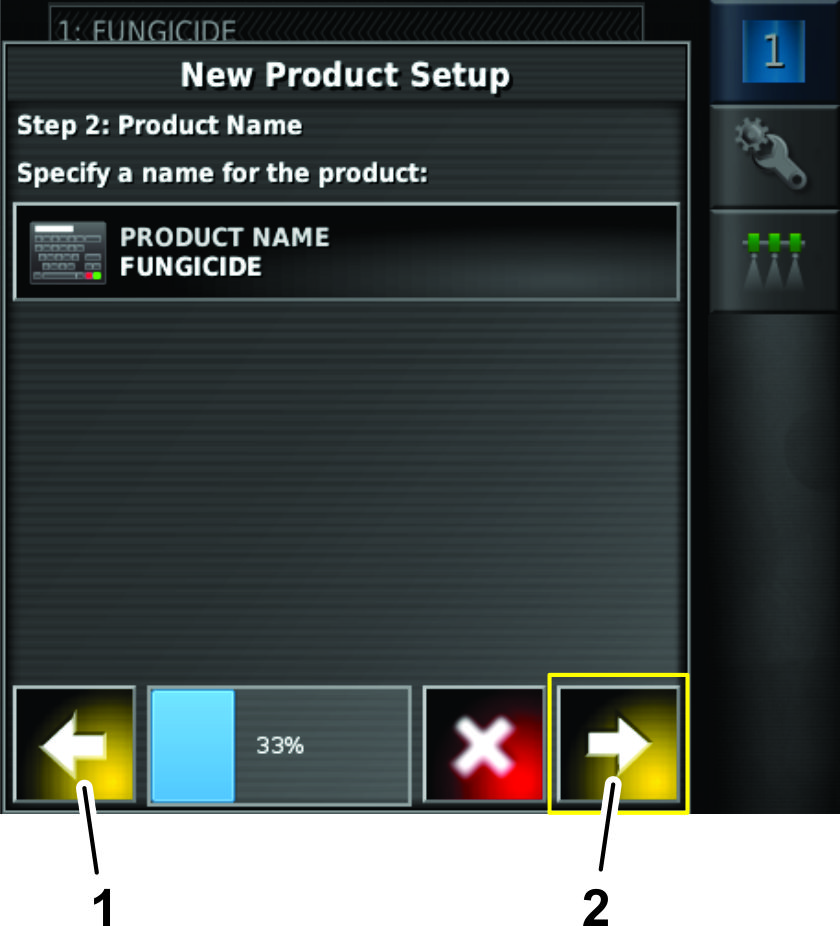

    g204328

    Kuva 30

    1. Takaisin-kuvake (edellinen vaihe)
    2. Seuraava-kuvake (seuraava vaihe)

  10. Aseta New product setup (Uuden tuotteen asetukset) -valintaikkunan 3. vaiheessa tuotteen oletusarvoiset ruiskutusmäärät seuraavasti:

    g205035

    Kuva 31

    Esimerkki Sprayer controller (Ruiskutuslaitteen ohjausyksikkö) -näytöstä

    1. Vähennys
    2. Lisäys
    3. Ruiskutusmäärän esiasetus 1
    4. Ruiskutusmäärän esiasetus 2
    5. Virtausmäärän lisäys 0,03 yksikköä

    • Valitse arvo, jonka verran haluat nostaa tai laskea ruiskutusmäärän esiasetuksia 1 ja 2, painamalla PRODUCT RATE INCREMENT (Tuotteen ruiskutusmäärän väli) -kuvaketta (Kuva 32).

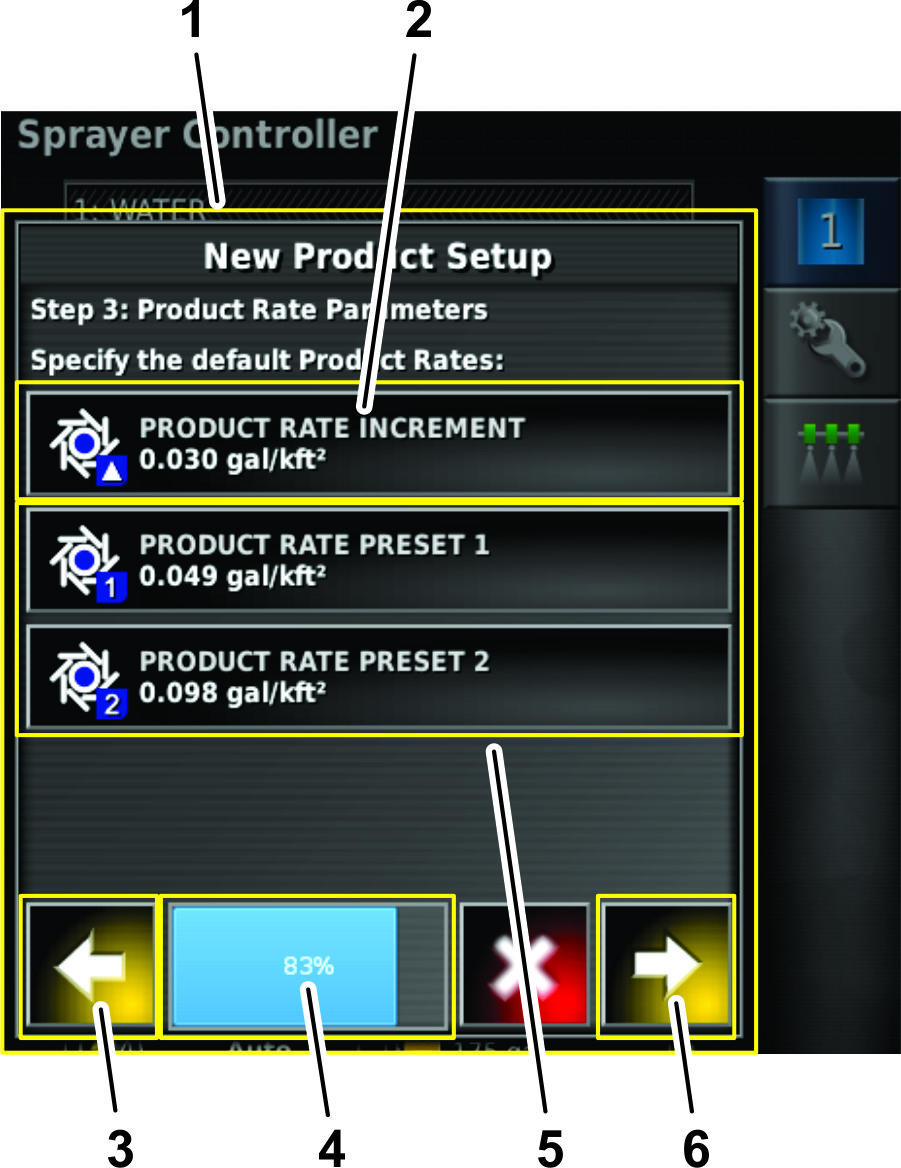

      g204244

      Kuva 32

      1. New product setup (Uuden tuotteen asetukset) -valintaikkuna
      2. Product rate increment (Tuotteen ruiskutusmäärän väli) -kuvake
      3. Takaisin-kuvake (edellinen vaihe)
      4. Edistymispalkki
      5. Product rate preset (Tuotteen ruiskutusmäärän esiasetus) -kuvakkeet
      6. Seuraava-kuvake (seuraava vaihe)

      1. Anna ruiskutusmäärän väli kahdelle ruiskutusmäärän esiasetukselle käyttämällä näytön numeronäppäimistöä (Kuva 33).

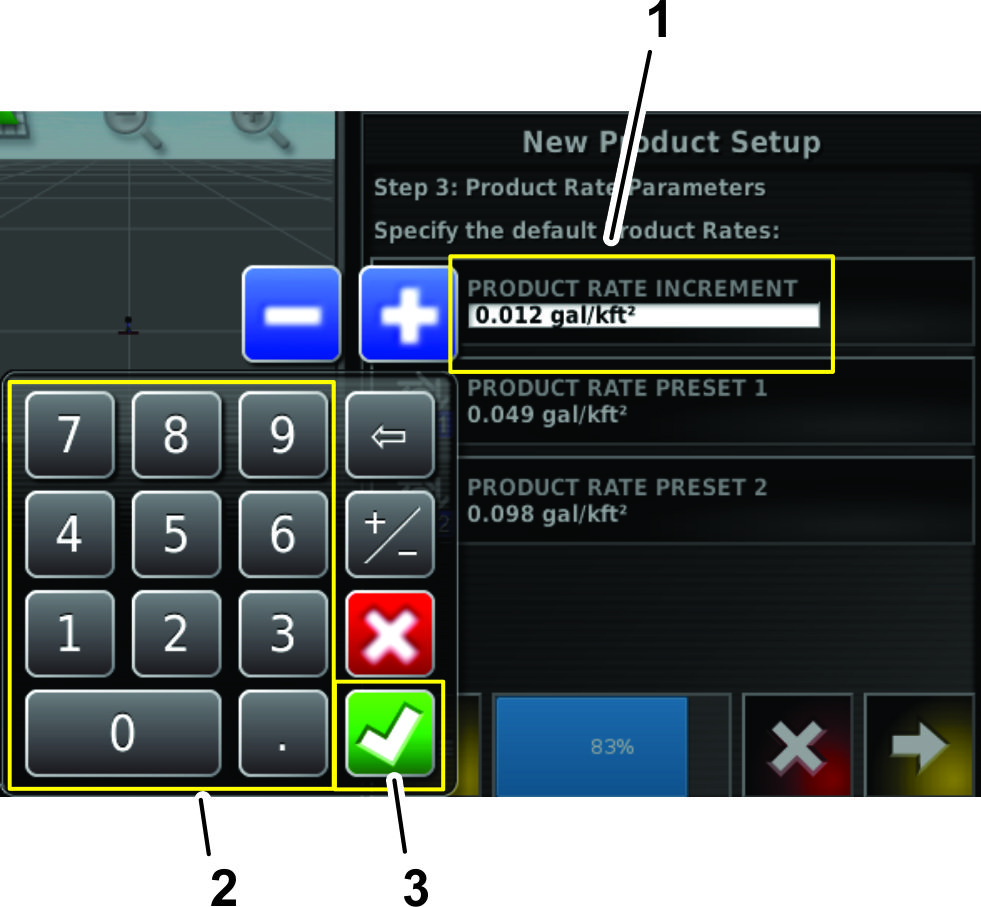

        g204317

        Kuva 33

        1. Tuotteen ruiskutusmäärä -kenttä (esimerkki: 0,012 gal/kft2)
        2. Numeronäppäimistö
        3. Vahvistuskuvake

      2. Paina vahvistuskuvaketta (Kuva 33).

    • Paina PRODUCT RATE PRESET 2 (Tuotteen ruiskutusmäärän esiasetus 1)- tai PRODUCT RATE PRESET 2 (Tuotteen ruiskutusmäärän esiasetus 2) -kuvaketta ja määritä esiasetukset seuraavasti (Kuva 32):

      1. Anna ruiskutusmäärän esiasetus näytön numeronäppäimistöllä (Kuva 33).

        g205038

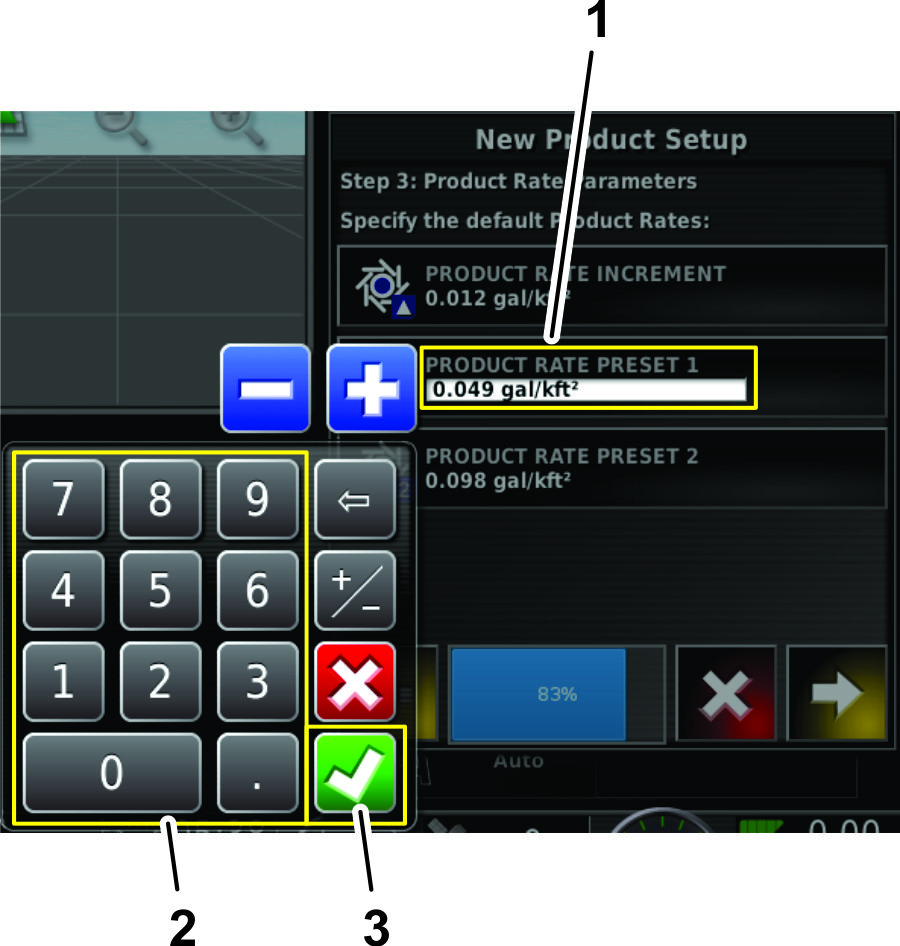

        Kuva 34

        1. Ruiskutusmäärän esiasetus -kenttä
        2. Numeronäppäimistö
        3. Vahvistuskuvake

      2. Paina vahvistuskuvaketta (Kuva 33).

  11. Paina New product setup (Uuden tuotteen asetukset) -valintaikkunan 4. vaiheessa vahvistuskuvaketta (Kuva 35).

    g204329

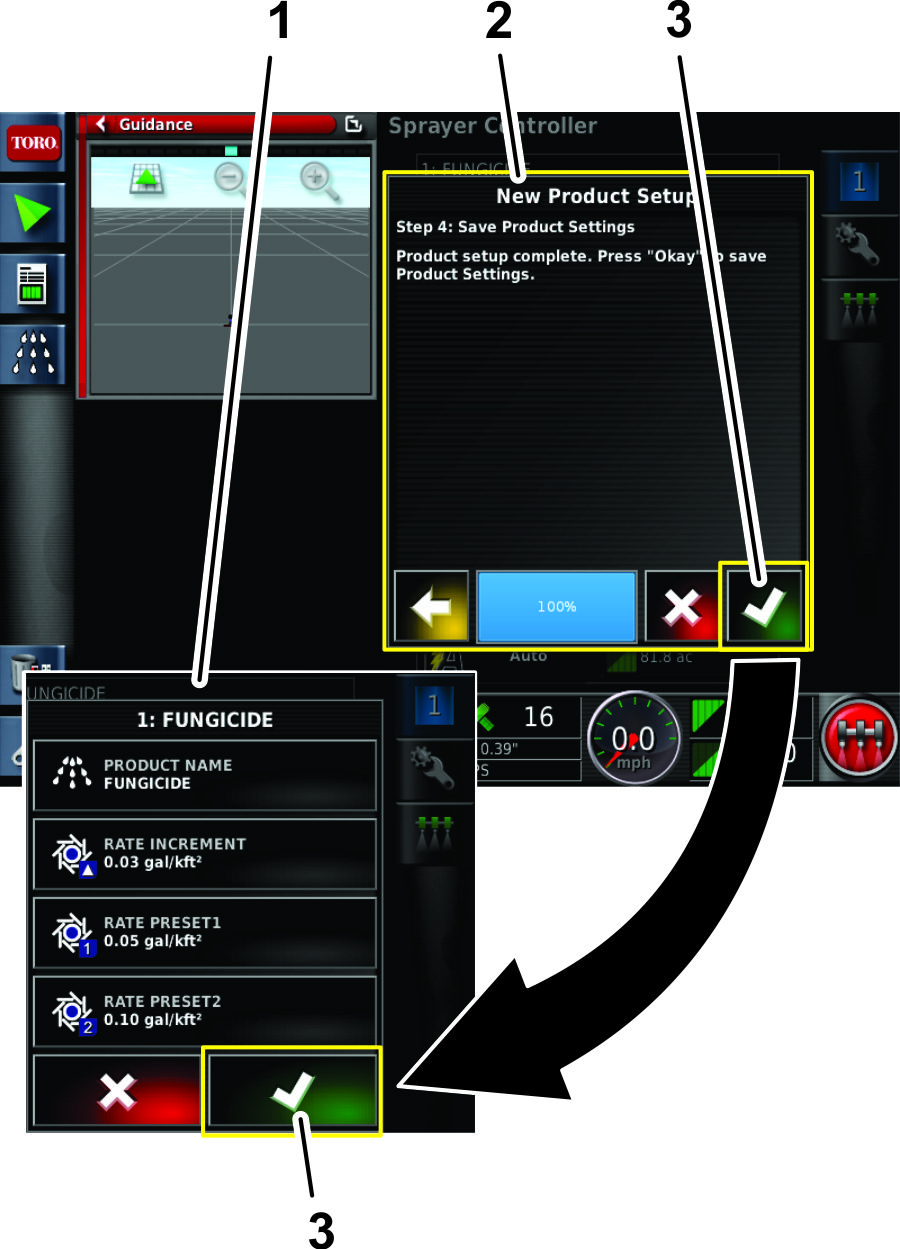

    Kuva 35

    1. Tuotteen määritykset -ikkuna
    2. New product setup (Uuden tuotteen asetukset) -valintaikkuna
    3. Vahvistuskuvake

  12. Tallenna uuden tuotteen tiedot painamalla Tuotteen määritykset -ikkunassa vahvistuskuvaketta (Kuva 35).

Tuotteen säiliötilavuuden kirjaus

  1. Paina SäILIöN TäYTTö -kuvaketta (Kuva 39).

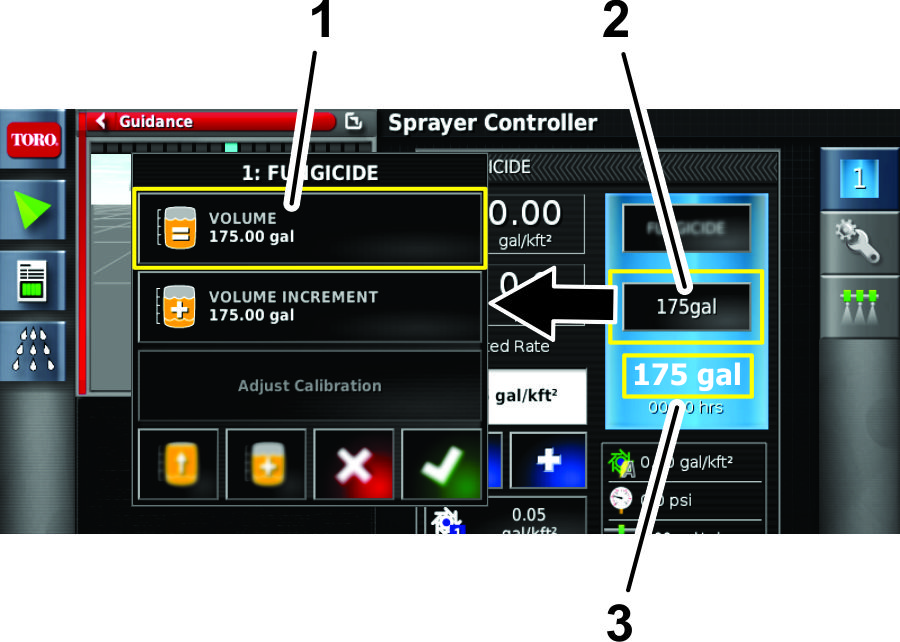

    g204246

    Kuva 36

    1. Säiliön täyttö -kuvake
    2. Määritä tuotetilavuus säiliön kuvakkeella.
    3. Jäljellä olevan tuotteen tilavuus

  2. Paina VOLUME (Tilavuus) -kuvaketta (Kuva 36).

  3. Anna jokin seuraavista näytön numeronäppäimistöllä:

    Note: Muuta tuotetilavuutta esiasetuksen mukaisesti painamalla LISäYS- tai VäHENNYS-kuvaketta.

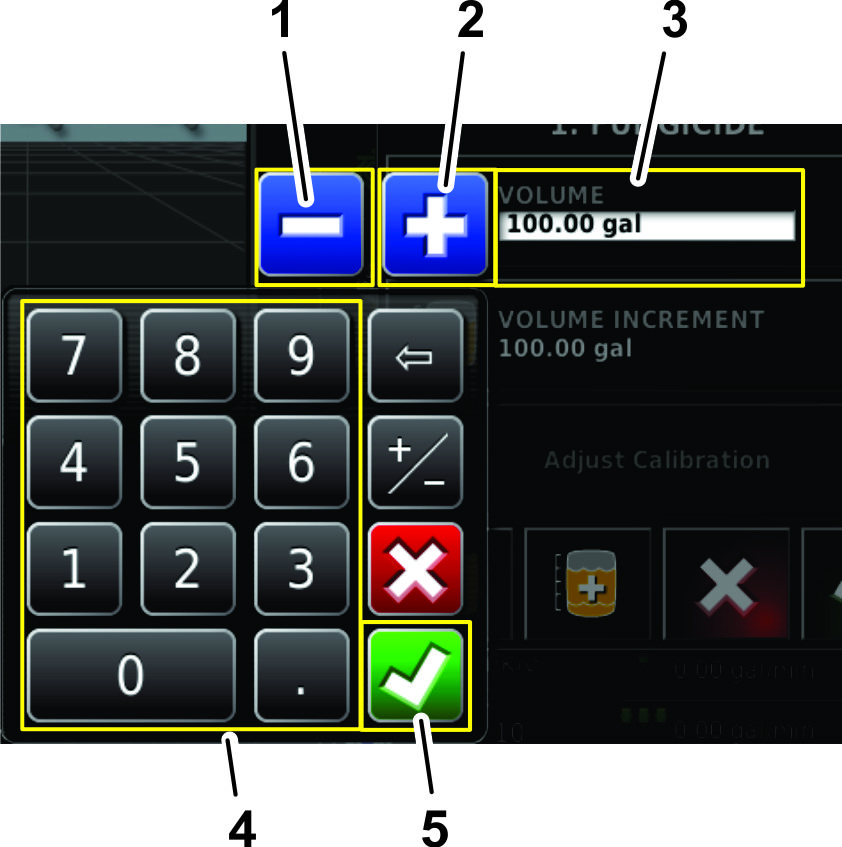

    g204276

    Kuva 37

    1. Vähennys-kuvake
    2. Lisäys-kuvake
    3. Tuotetilavuus-kenttä (esimerkki: 100,00 gal)
    4. Numeronäppäimistö
    5. Vahvistuskuvake

    • Jos olet antamassa säiliön lopullista tuotetilavuutta (kuten vesi ja kemikaalit), anna tuotteen kokonaistilavuus, jonka aiot lisätä säiliöön, paina vahvistuskuvaketta ja paina vahvistuskuvaketta uudelleen Säiliön täyttö -ikkunassa (Kuva 38).

      Note: Veden ja tuotteen tilavuus on vähemmän tai yhtä suuri kuin määritetty säiliötilavuus.

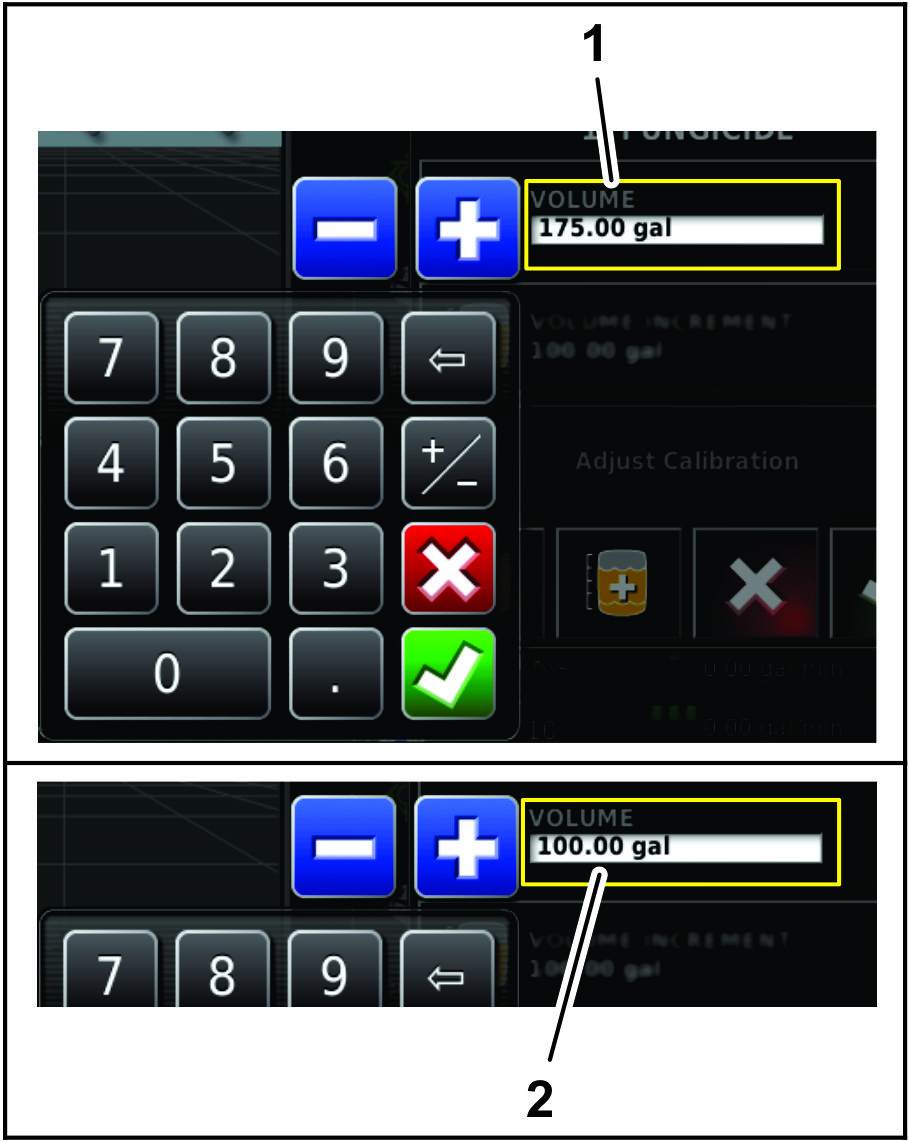

      g204242

      Kuva 38

      1. Vanha tuotteen säiliötilavuus
      2. Uusi tuotteen säiliötilavuus

    • Jos olet lisäämässä kemikaaleja veteen vähitellen, anna säiliössä olevan veden tilavuus, paina vahvistuskuvaketta ja siirry vaiheeseen 4.

      Note: Veden ja tuotteen tilavuus on vähemmän tai yhtä suuri kuin määritetty säiliötilavuus.

  4. Jos olet lisäämässä kemikaaleja veteen vähitellen, paina VOLUME INCREMENT (Tilavuuden lisäys) -kuvaketta (Kuva 40).

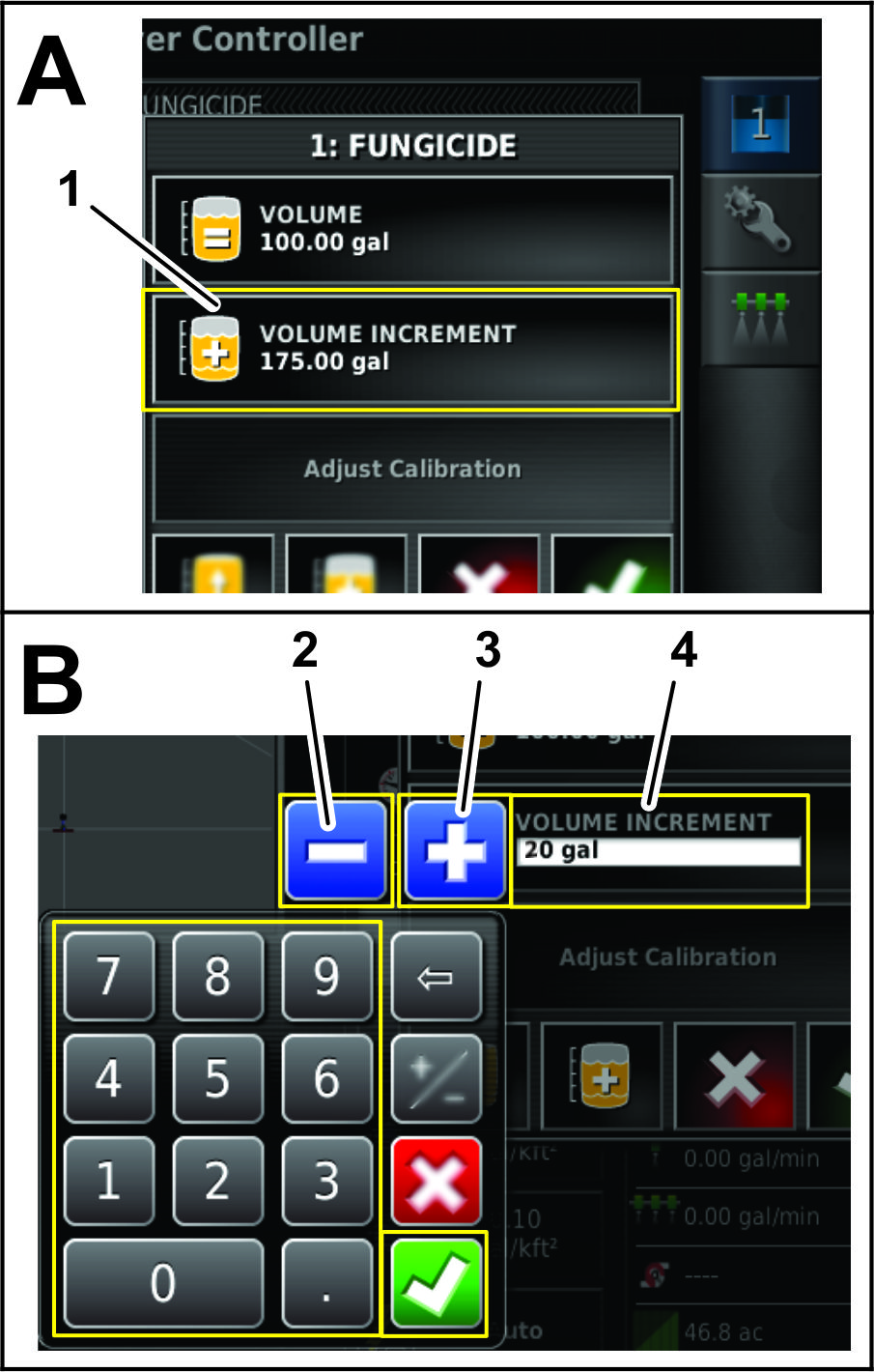

    g204245

    Kuva 39

    1. Volume increment (Tilavuuden lisäys) -kuvake
    2. Pienennä lisäystä -kuvake
    3. Suurenna lisäystä -kuvake
    4. Uuden tilavuuden lisäyksen arvo

  5. Käytä näytön numeronäppäimistöä ja anna tuotetilavuuden lisäys, jonka verran aiot lisätä tuotetta säiliöön (kuten kemikaaleja veteen), ja paina vahvistuskuvaketta (Kuva 40).

    Esimerkki: 19 litran (5 gal), 114 litran (30 gal) tai 208 litran (55 gal) lisäykset.

  6. Jos olet lisäämässä kemikaaleja veteen vähitellen, lisää tuotetta säiliöön ja paina TUOTTEEN LISäYSMääRäN kuvaketta (Kuva 40).

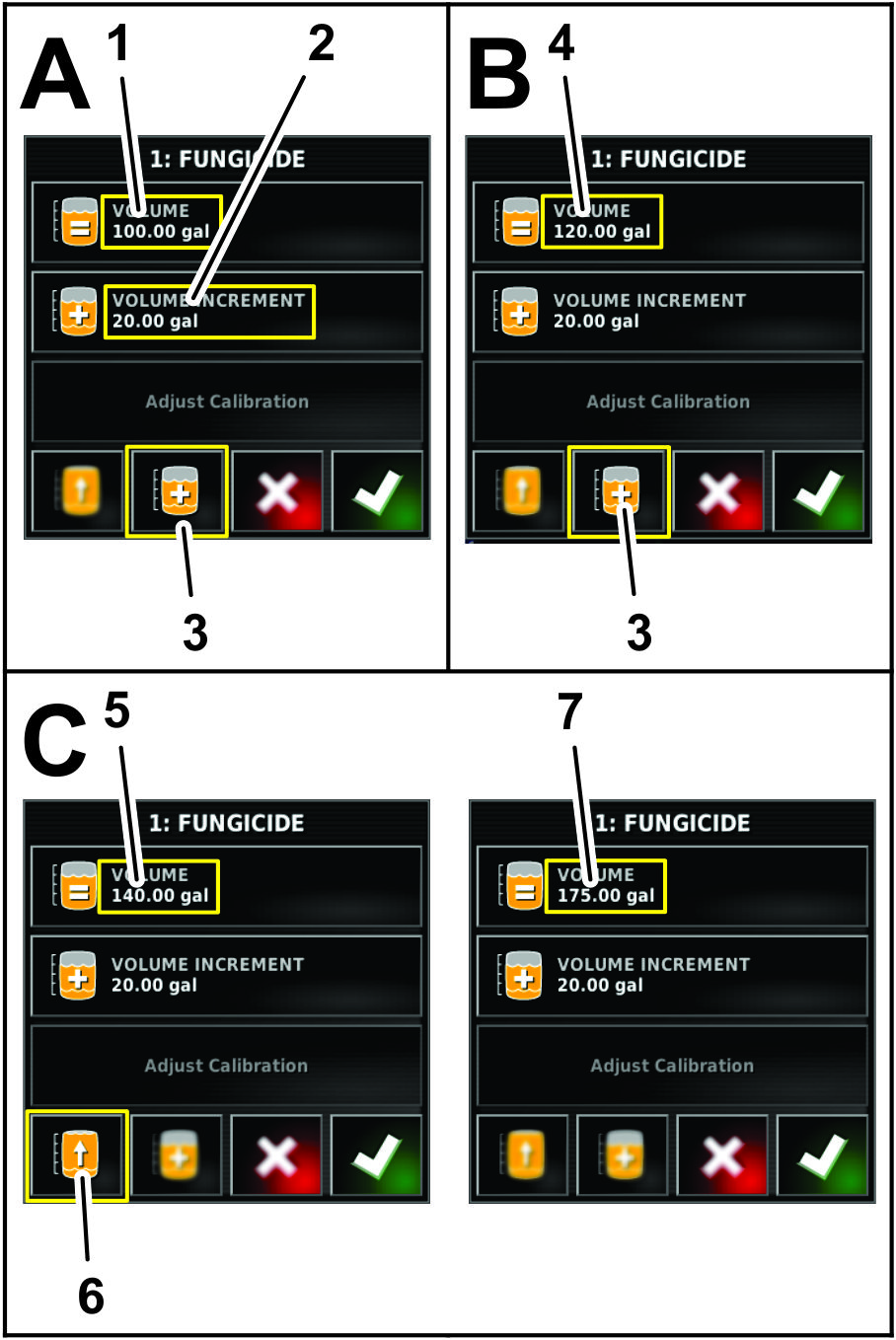

    g204243

    Kuva 40

    Tuotteen vähittäinen lisääminen

    1. Säiliössä olevan veden tilavuus (esimerkki: 100,00 gal)
    2. Tuotteen lisäysmäärän kuvake (esimerkki: 20,00 gal)
    3. Suurenna tilavuutta tilavuuden lisäysmäärän verran -kuvake
    4. Säiliössä olevan veden tilavuus + tuotteen lisäysmäärä (120,00 gal)
    5. Säiliössä olevan veden ja tuotteen tilavuus 120,00 gal + tuotteen lisäysmäärä (esimerkki: 140,00 gal)
    6. Täytä säiliö enimmäistilavuuteen -kuvake
    7. Täysi (määritetty säiliön enimmäistilavuus – esimerkki: 175 gal)

  7. Jos olet sekoittamassa useita tuotteita, toista vaihe 6 tarpeen mukaan (Kuva 40).

    Note: Jos aiot täyttää säiliön tuotteella tai vedellä enimmäistilavuuteen, paina TäYTä SäILIö ENIMMäISTILAVUUTEEN -kuvaketta (Kuva 40).

  8. Paina vahvistuskuvaketta ja paina vahvistuskuvaketta uudelleen Säiliön täyttö -ikkunassa.

Helppokäyttötilan käyttö uuden työn yhteydessä

Ruiskutusmäärän asetus ja työn nimeäminen

  1. Käynnistä kone ja jätä avain KäYNNISSä-asentoon.

  2. Avaa Ruiskutuslaitteen ohjausyksikkö -kuvake (Kuva 41).

    g031532

    Kuva 41

    1. Ruiskutuslaitteen ohjausyksikkö -kuvake

  3. Tarkista Sprayer controller (Ruiskutuslaitteen ohjausyksikkö) -näytössä, onko oikea ruiskutusmäärän esiasetus valittuna.

  4. Jos määrä ei ole oikea, muuta sitä painamalla esiasetusten kuvakkeita, muuta määrää asteittain painamalla vähennys- ja lisäyskuvakkeita tai anna oikea määrä Nykyinen ruiskutusmäärä -kenttään numeronäppäimistöllä (Kuva 42 ja Kuva 43).

    g031494

    Kuva 42

    1. Nykyinen ruiskutusmäärä -kenttä
    2. Esiasetettu nopeus -kuvakkeet
    3. Lisäys- ja vähennys-kuvakkeet
    4. Ruiskutuslaitteen ohjausyksikkö -kuvake

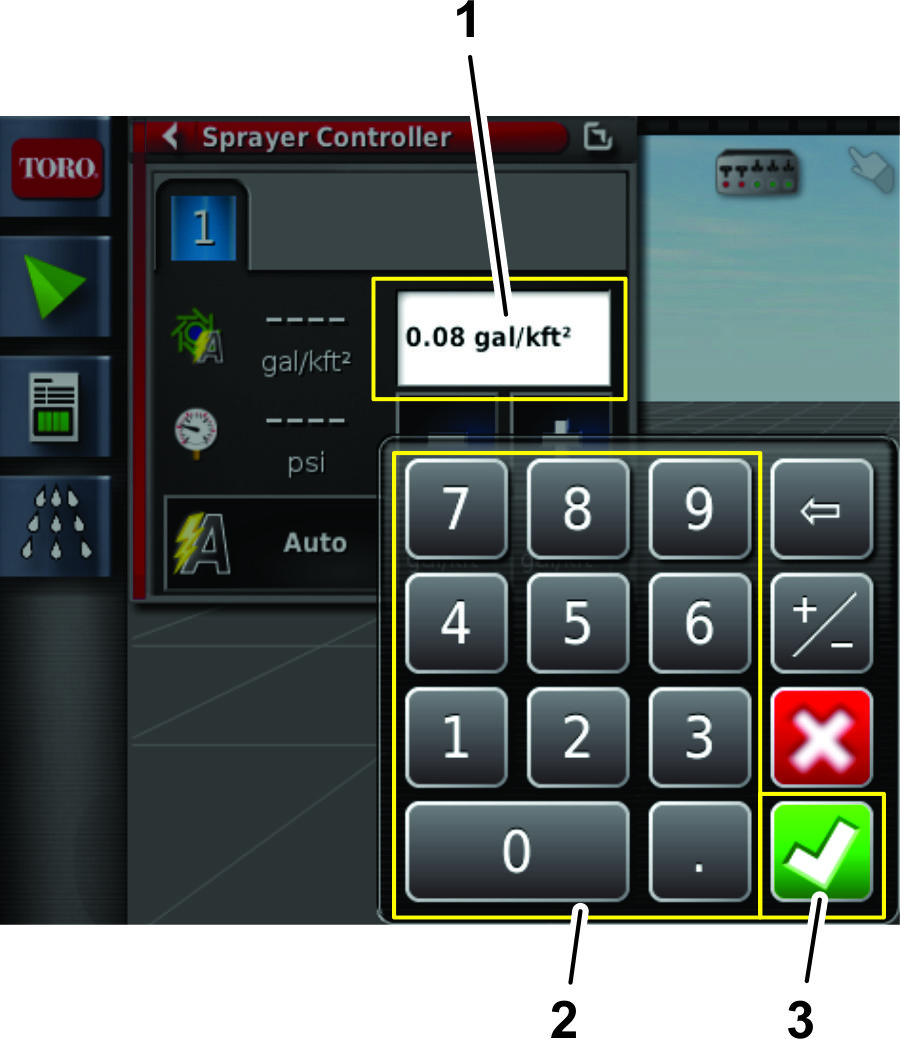

    g205052

    Kuva 43

    1. Nykyinen ruiskutusmäärä -kenttä
    2. Numeronäppäimistö
    3. Vahvistuskuvake

  5. Paina näytön oikeassa yläkulmassa olevaa Työvalikko-kuvaketta (Kuva 44).

    g203547

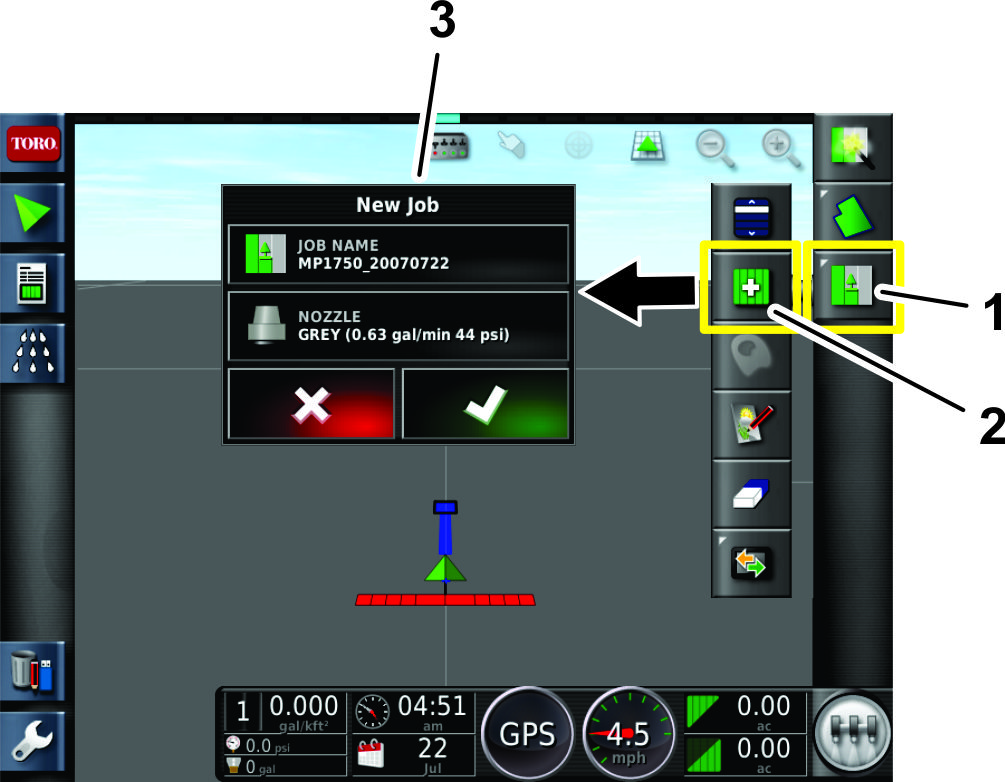

    Kuva 44

    1. Työvalikko-kuvake
    2. Luo uusi työ -kuvake
    3. Uusi työvalikko

  6. Anna työlle uusi nimi tai käytä oletuksena näkyvää, aikaan perustuvaa nimeä (Kuva 44).

Ruiskutussuuttimen valinta – Suutinventtiilien tasapainotuksen valmistelu

Multi Pro 1750 -ruiskutuslaite

Important: Kun työ luodaan, suutinkoko, johon GeoLink-järjestelmä on säädetty, näkyy X25-ohjauskonsolin näytössä. Ohjattua venttiilien tasapainotustoimintoa on käytettävä aina, kun ruiskutussuuttimet vaihdetaan.

  1. Varmista, että säiliön kierron venttiiliä säädetään ja että ruiskutusjärjestelmän paine on yli 2,07 bar. Katso käyttöopas.

  2. Täytä ruiskutuslaitteen säiliö puhtaalla vedellä.

  3. Varmista, että seisontajarru on kytketty ja että vaihde on VAPAALLA.

  4. Käynnistä moottori, laske puomiosat, aseta koneen puomiosien pääkytkin POIS-asentoon ja aseta kolme puomiosien kytkintä PääLLä-asentoon.

  5. Paina Ruiskutuslaitteen ohjausyksikkö -kuvaketta ja pyyhkäise sitten Sprayer controller (Ruiskutuslaitteen ohjausyksikkö) -ikkunan oikeassa yläkulmassa olevaa Koko näyttö -kuvaketta (Kuva 45).

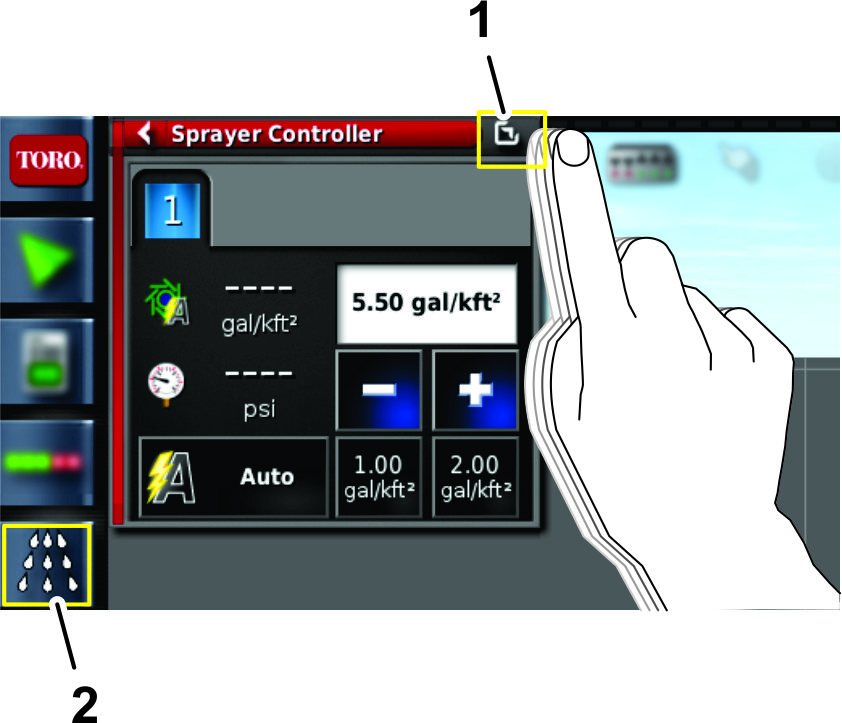

    g205227

    Kuva 45

    1. Koko näyttö -kuvake
    2. Ruiskutuslaitteen ohjausyksikkö -kuvake

  6. Paina Määritykset-kuvaketta ja paina sitten ohjatun Valve balancing (Venttiilien tasapainotus) -toiminnon kuvaketta (Kuva 46).

    g205226

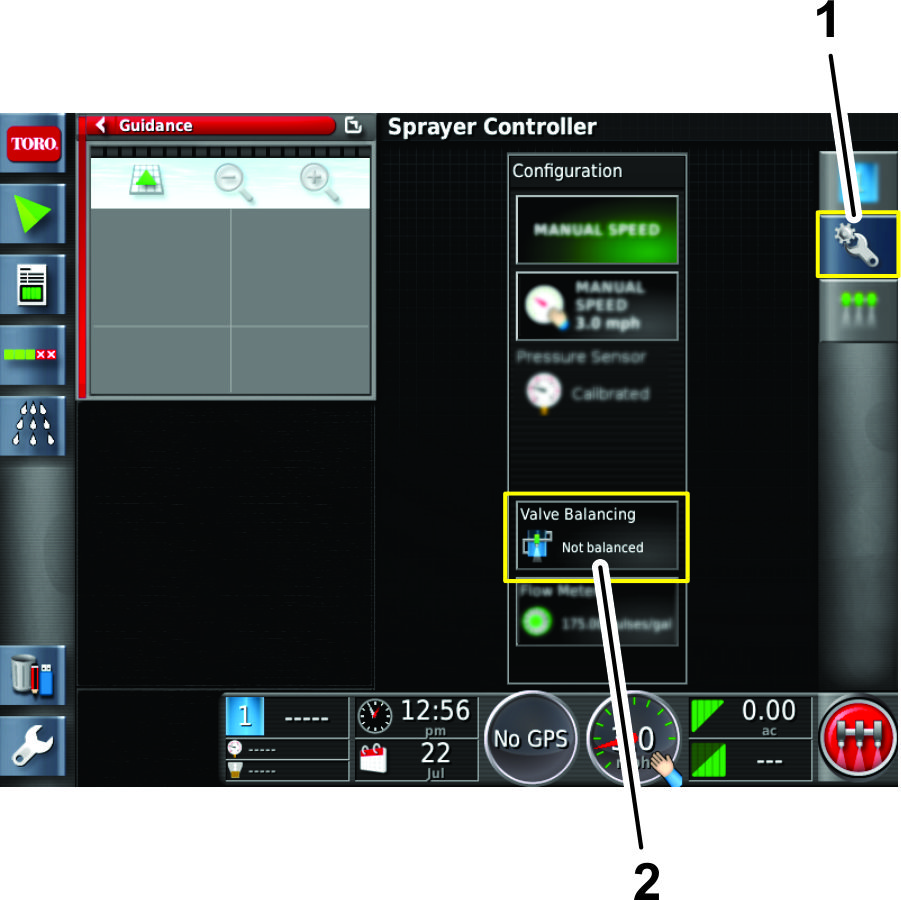

    Kuva 46

    1. Määritykset-kuvake
    2. Ohjatun Valve balancing (Venttiilien tasapainotus) -toiminnon kuvake

Ruiskutussuuttimen valinta – Ohjattu Valve balancing (Venttiilien tasapainotus) -toiminto – Vaiheet 1–3

Multi Pro 1750 -ruiskutuslaite

  1. Lue ohjatun venttiilien tasapainotustoiminnon 1. vaiheessa toiminnon kuvaus ja paina sitten Seuraava-kuvaketta (Kuva 47).

    g205231

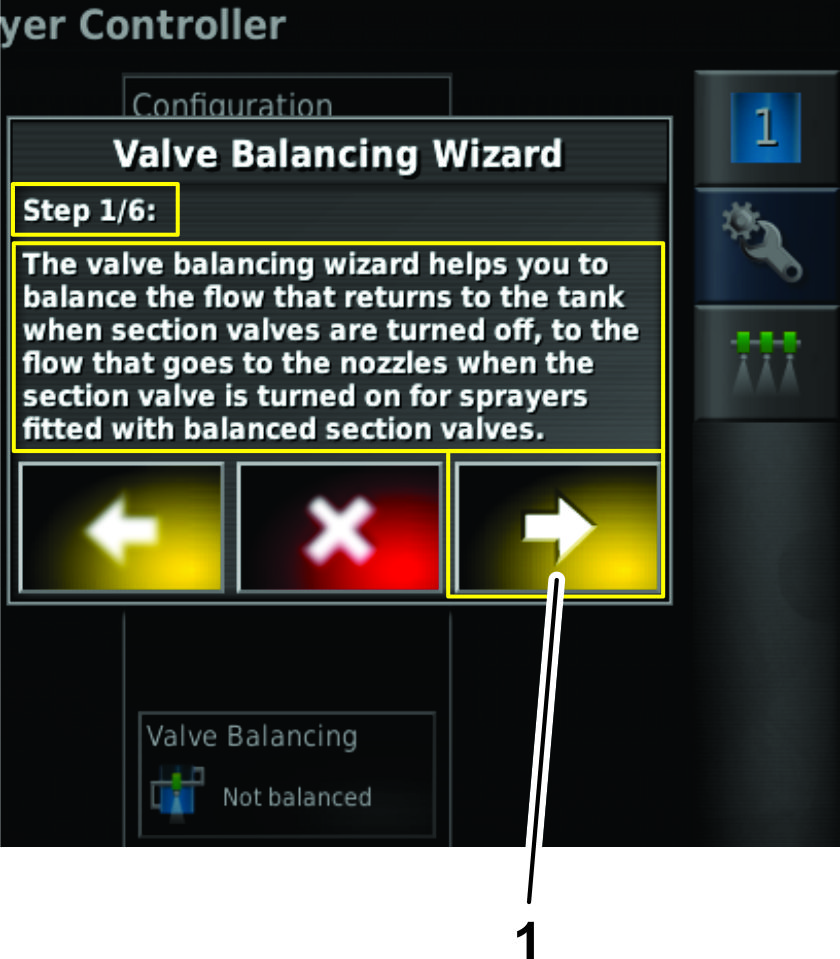

    Kuva 47

    1. Seuraava-kuvake

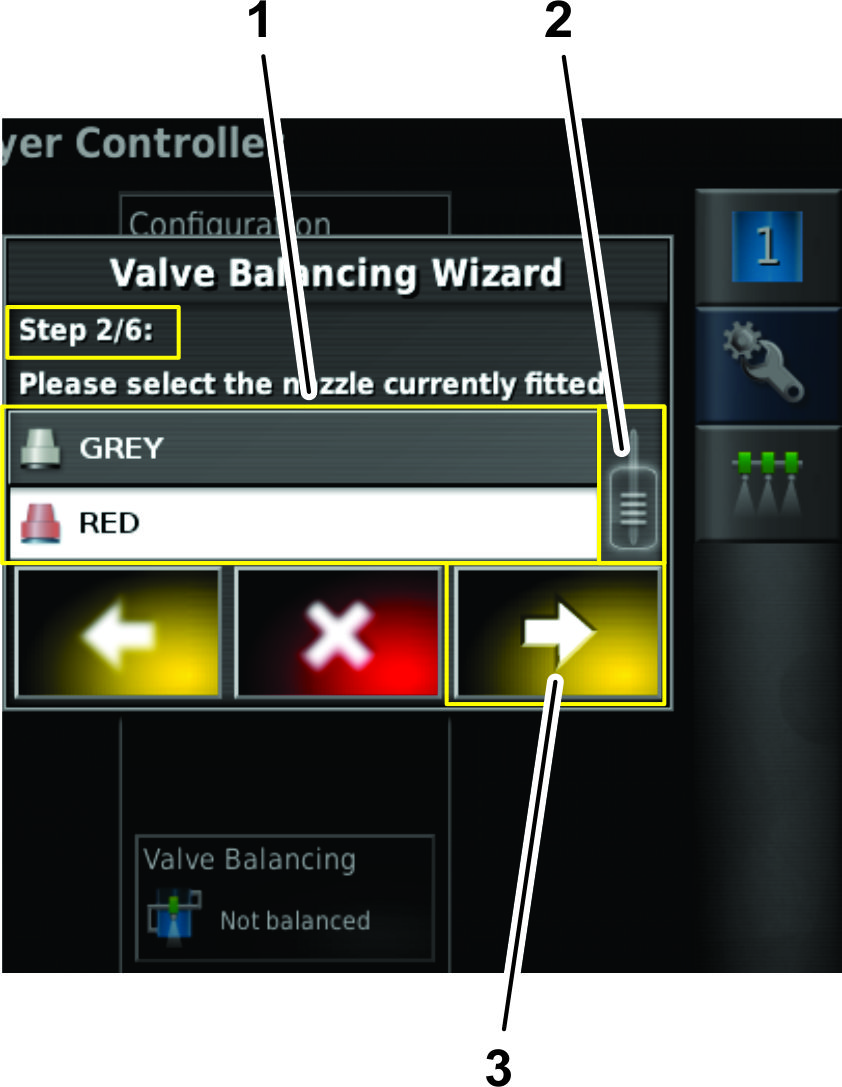

  2. Vedä ohjatun venttiilien tasapainotustoiminnon 2. vaiheessa vierityspalkkia niin, että esiin tulee ruiskutussuutin, jonka asetuksia olet määrittämässä. Paina sitten suuttimen kuvaketta avattavasta valikosta (Kuva 48).

    Note: Jos avattavassa valikossa ei ole suutinta, jonka asetuksia olet määrittämässä, luo Asetukset-valikossa uusi suutin ennen kuin käytät ohjattua venttiilien tasapainotustoimintoa. Katso Suuttimen luonti.

    g205232

    Kuva 48

    1. Suutinluettelon kuvakkeet
    2. Vierityspalkki
    3. Seuraava-kuvake

  3. Paina Seuraava-kuvaketta (Kuva 48).

  4. Jos ruiskutusmäärää on muutettava, paina ohjatun venttiilien tasapainotustoiminnon 3. vaiheessa Application rate (Ruiskutusmäärä) -kuvaketta (Kuva 49).

    g205648

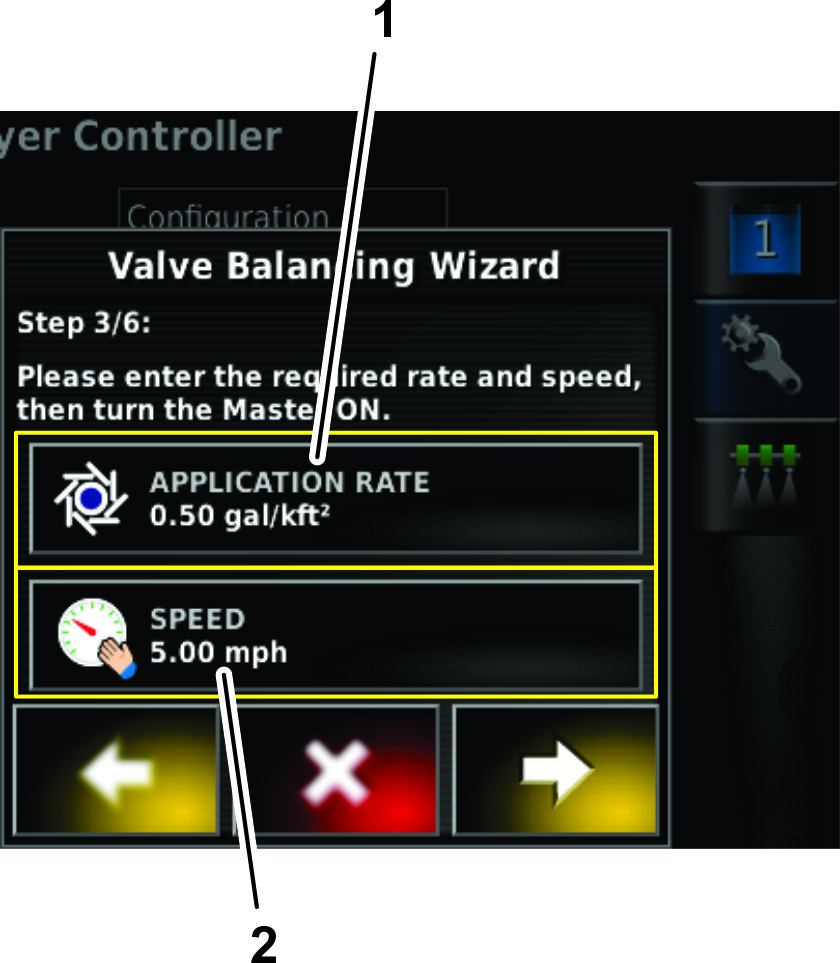

    Kuva 49

    1. Application rate (Ruiskutusmäärä) -kuvake
    2. Speed (Nopeus) -kuvake

  5. Anna haluamasi ruiskutusmäärä numeronäppäimistöllä ja paina sitten vahvistuskuvaketta (Kuva 50).

    g205229

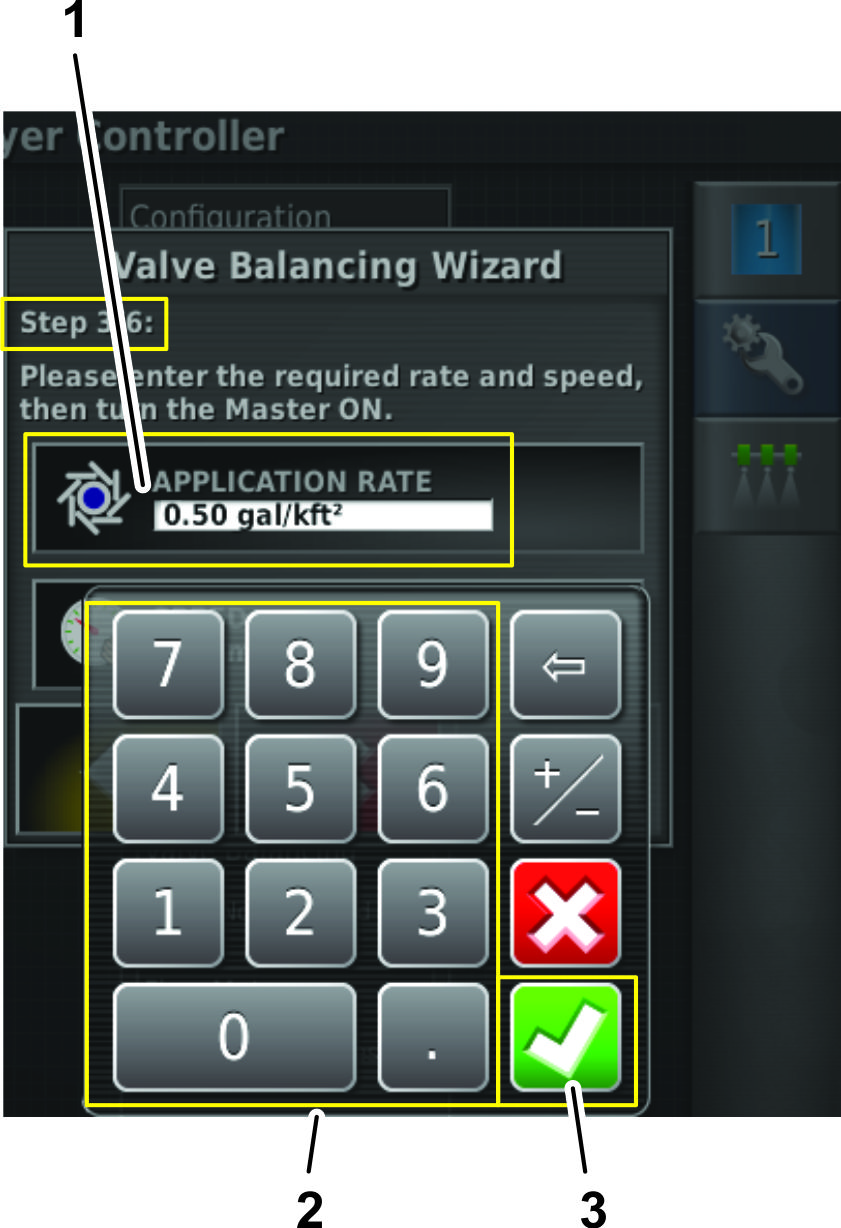

    Kuva 50

    1. Application rate (Ruiskutusmäärä) -kenttä
    2. Numeronäppäimistö
    3. Vahvistuskuvake

  6. Jos ruiskutuslaitteen ajonopeutta on muutettava, paina ohjatun venttiilien tasapainotustoiminnon 3. vaiheessa Speed (Nopeus) -kuvaketta (Kuva 49).

  7. Anna numeronäppäimistöllä ajonopeus, jolla haluat ruiskuttaa, ja paina sitten vahvistuskuvaketta (Kuva 51).

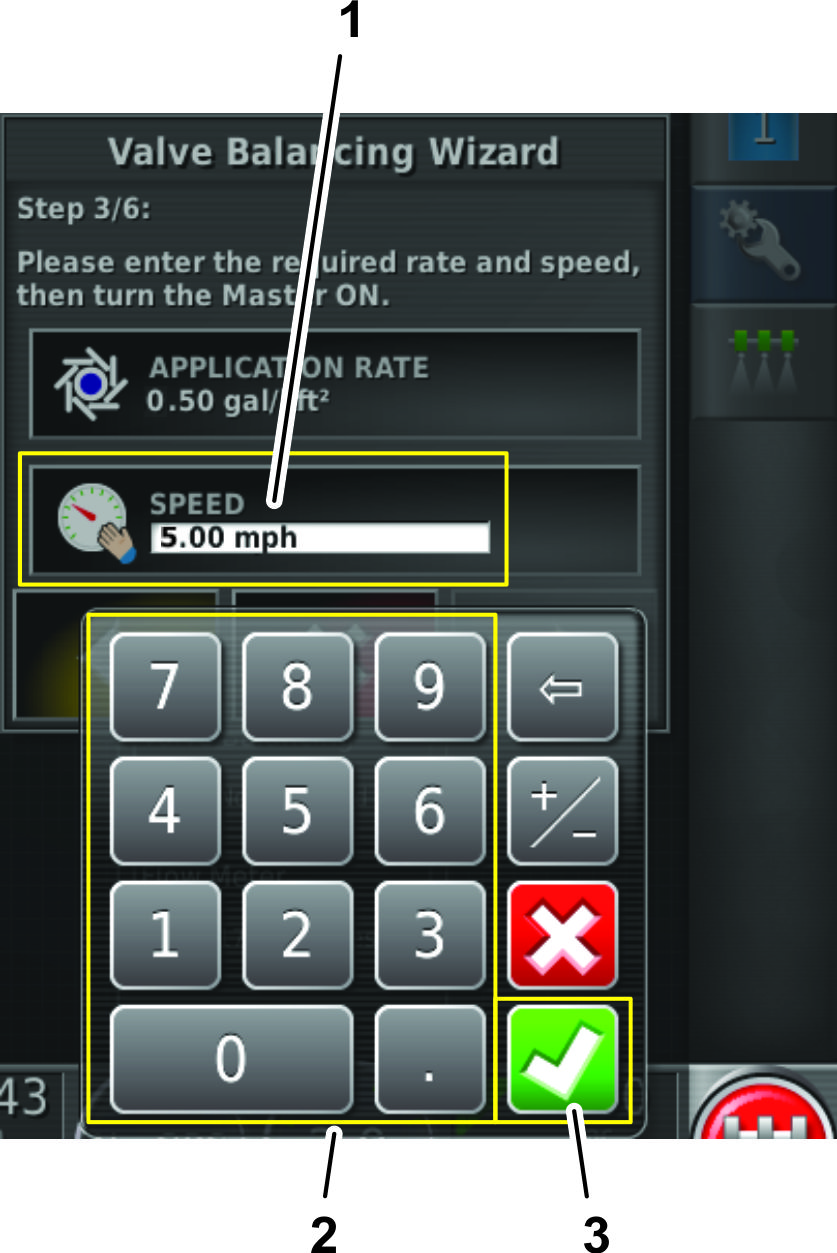

    g205230

    Kuva 51

    1. Ajonopeus-kenttä
    2. Numeronäppäimistö
    3. Vahvistuskuvake

  8. Aseta koneen puomiosien pääkytkin PääLLä-asentoon.

  9. Paina Seuraava-kuvaketta (Kuva 52).

    g205436

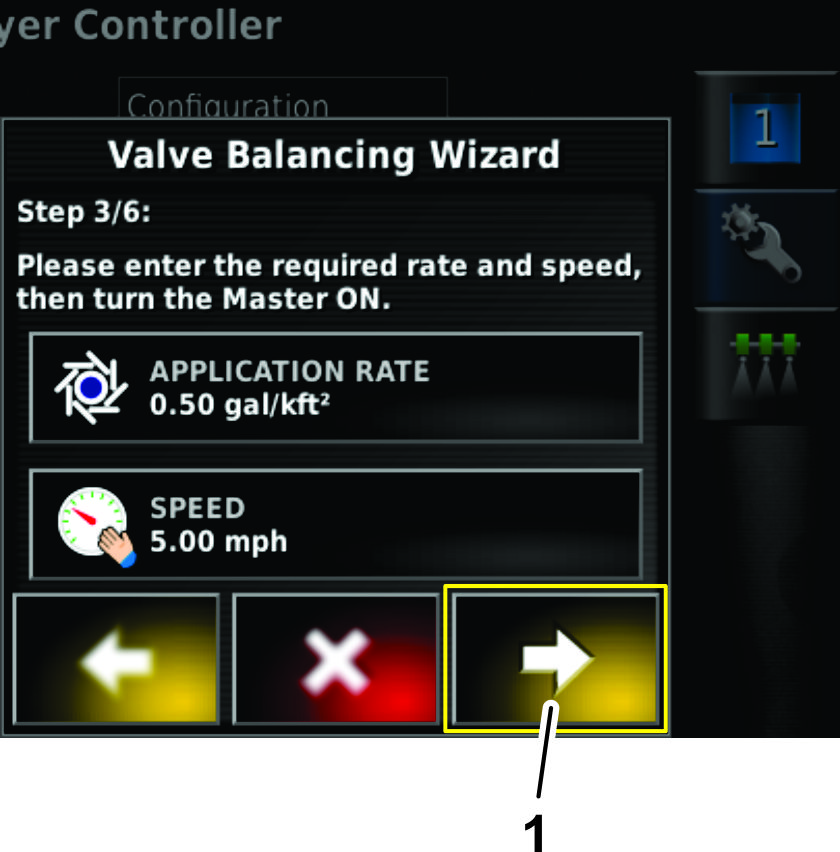

    Kuva 52

    1. Seuraava-kuvake

Ruiskutussuuttimen valinta – Ohjattu Valve Balancing (Venttiilien tasapainotus) -toiminto – Vaiheet 4–6

Multi Pro 1750 -ruiskutuslaite

  1. Säädä moottorin nopeutta, kunnes tavoiteruiskutusmäärä näkyy X25-ohjauskonsolin kojelaudassa, ja kytke koneen kaasun lukituskytkin (Kuva 53).

    g205660

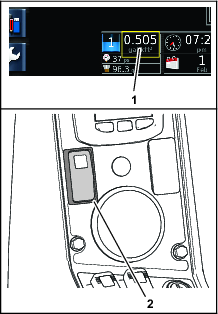

    Kuva 53

    1. Ruiskutusmäärä (X25-ohjauskonsolin kojelauta)
    2. Kaasun lukituskytkin

  2. Ohjatun venttiilien tasapainotustoiminnon 4. vaiheessa odota, kunnes järjestelmän virtausmäärä vakiintuu ja valintaikkunaan ilmestyy lukkokuvake (Kuva 54).

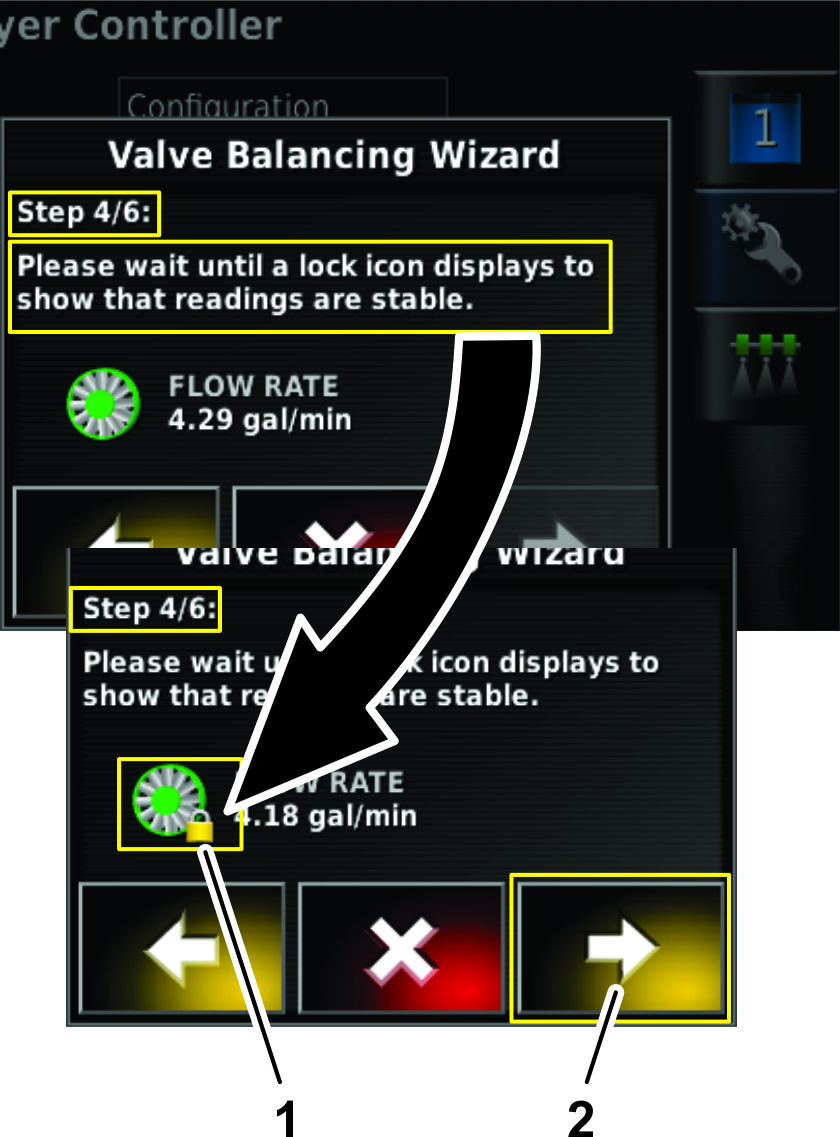

    g205437

    Kuva 54

    1. Lukkokuvake (virtausmäärä vakiintunut)
    2. Seuraava-kuvake

  3. Paina Seuraava-kuvaketta (Kuva 54).

  4. Ohjatun venttiilien tasapainotustoiminnon 5. vaiheessa tee jokin seuraavista:

    Note: Ohjatussa venttiilien tasapainotustoiminnossa näkyvät kuvakkeet (+) ja (–) vastaavat venttiilien rungossa olevaa merkintää ja auttavat määrittämään, mihin suuntaan ohitusventtiilin nuppia on käännettävä.

    • Odota, että GeoLink-ohjelmisto käsittelee virtausmäärätoiminnon (Kuva 55).

      Note: Kun painat Puomiosa päällä/pois -kuvakkeen Päällä-asentoon (vihreä), voit valita Edellinen- ja Seuraava-kuvakkeilla venttiilin, jonka haluat tasapainottaa. Paina Puomiosa päällä/pois -kuvake Päällä-asentoon, jos säädit väärää ohitusventtiiliä ja haluat valita tietyn venttiilin ohjatussa venttiilien tasapainotustoiminnossa.

      g205521

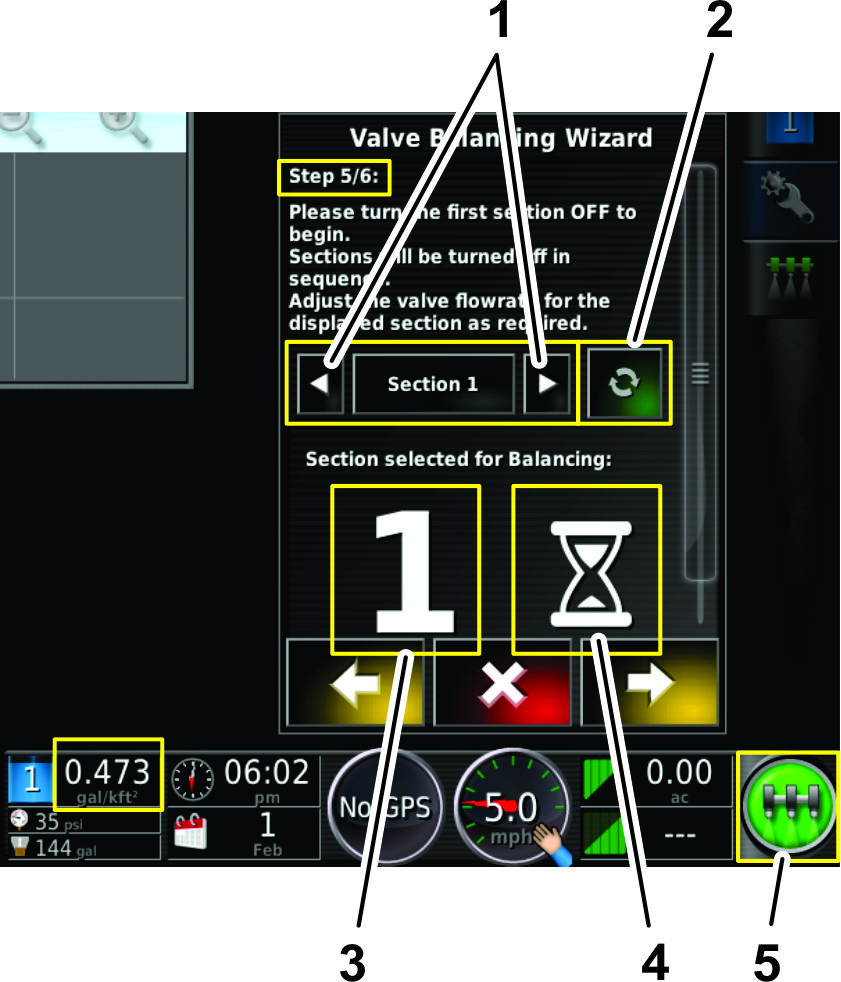

      Kuva 55

      1. Edellinen- ja Seuraava-kuvakkeet
      2. Puomiosa päällä/pois -kuvake (kuvassa PääLLä)
      3. Aktiivisen puomiosan ohitusventtiilin säädön ilmaisin
      4. Odota-kuvake
      5. Pääkytkin-kuvake (PääLLä – vihreä)

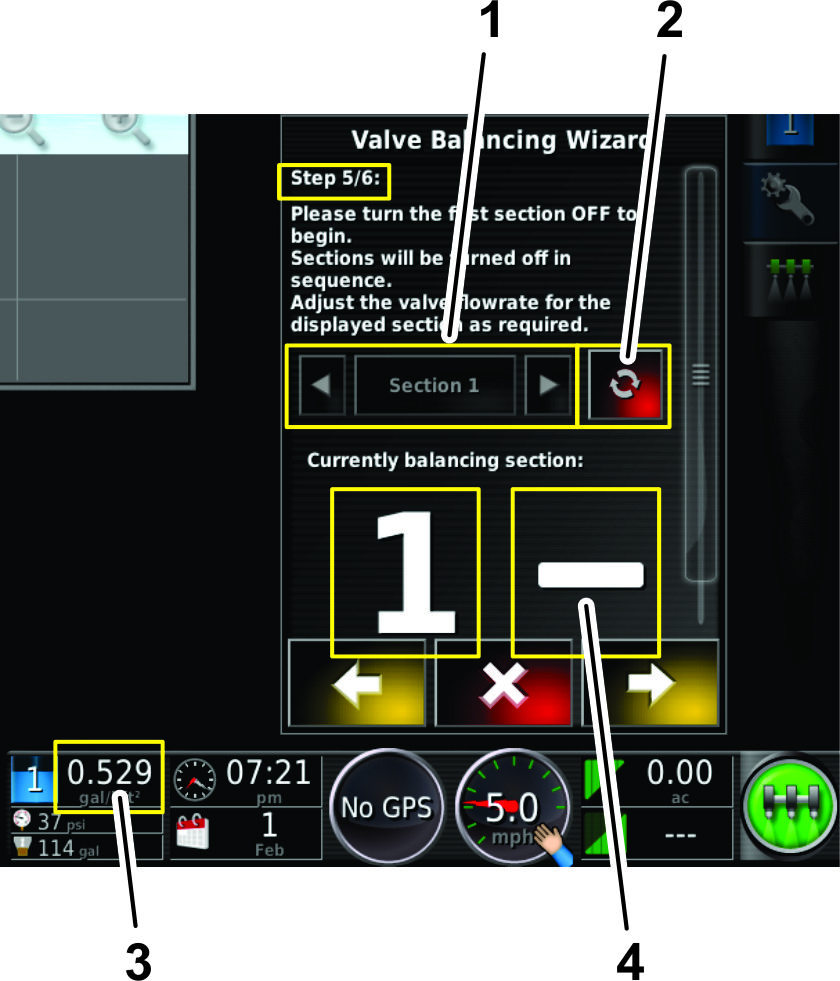

    • Puomiosan venttiilin ruiskutusmäärä on liian suuri (Kuva 56).

      Note: Tässä esimerkissä tavoiteruiskutusmäärä on 0,500 gallonaa / 1 000 ft2, mutta mitattu ruiskutusmäärä on 0,529 gallonaa / 1 000 ft2.

      g205520

      Kuva 56

      1. Edellinen- ja Seuraava-kuvakkeet (ei aktiivinen)
      2. Puomiosa päällä/pois -kuvake (kuvassa POIS)
      3. Virtausmäärä (esim. yli tavoitemäärän 0,500)
      4. Vähennä virtausta -ilmaisin (sulje ohitusventtiili)

      1. Sulje puomiosan venttiili (punainen) painamalla Puomiosa päällä/pois -kuvaketta (Kuva 56).

      2. Siirry koneen takaosaan.

      3. Laske virtausnopeus tavoiteruiskutusmäärään säätämällä puomiosan venttiilin 1 ohitusventtiiliä.

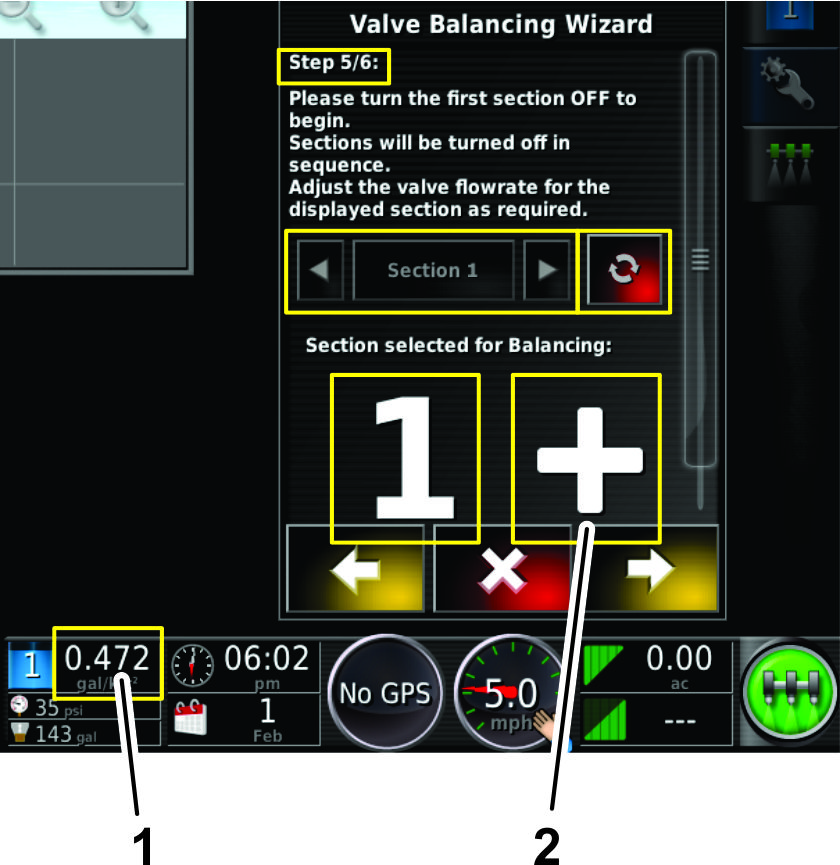

    • Puomiosan venttiilin ruiskutusmäärä on liian pieni (Kuva 57).

      Note: Tässä esimerkissä tavoiteruiskutusmäärä on 0,500 gallonaa / 1 000 ft2, mutta mitattu ruiskutusmäärä on 0,472 gallonaa / 1 000 ft2.

      g205524

      Kuva 57

      1. Virtausmäärä (esim. alle tavoitemäärän 0,500)
      2. Lisää virtausta -ilmaisin (avaa ohitusventtiili)

      1. Sulje puomiosan venttiili (punainen) painamalla Puomiosa päällä/pois -kuvaketta (Kuva 56).

      2. Siirry koneen takaosaan.

      3. Nosta virtausnopeus tavoiteruiskutusmäärään säätämällä puomiosan venttiilin 1 ohitusventtiiliä.

  5. Section valve balanced (Puomiosan venttiili tasapainotettu) -viesti tulee näyttöön, ja ohjattu venttiilien tasapainotustoiminto siirtyy automaattisesti seuraavaan venttiiliin (Kuva 58).

    g205523

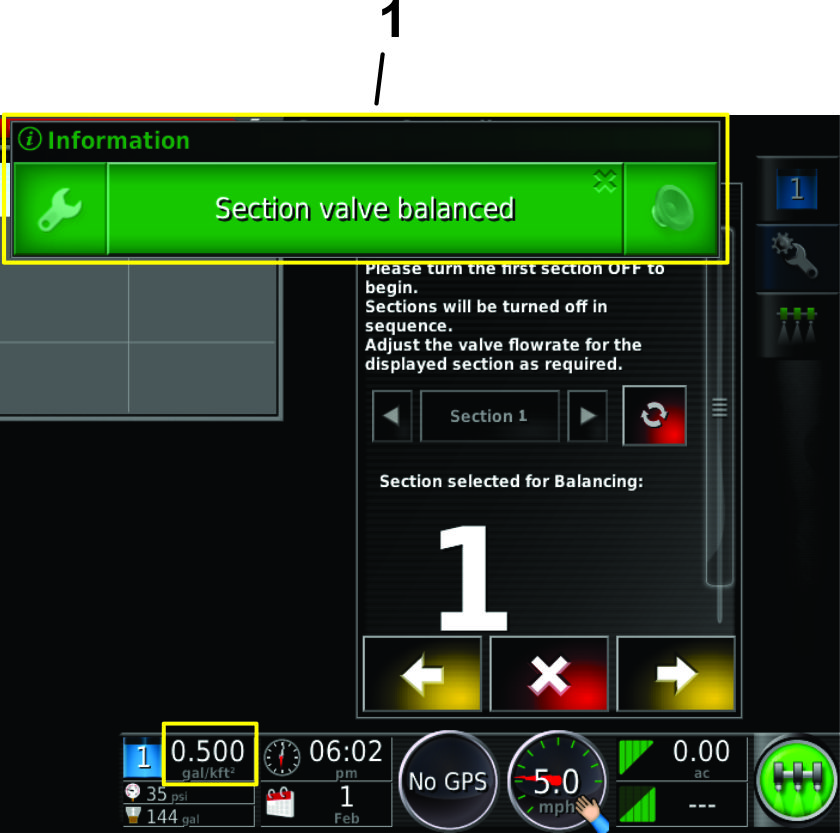

    Kuva 58

    1. Section valve balanced (Puomiosan venttiili tasapainotettu) -viesti

  6. Toista vaiheet 4 ja 5 puomiosien venttiileille 2–10 (Kuva 59).

    g205522

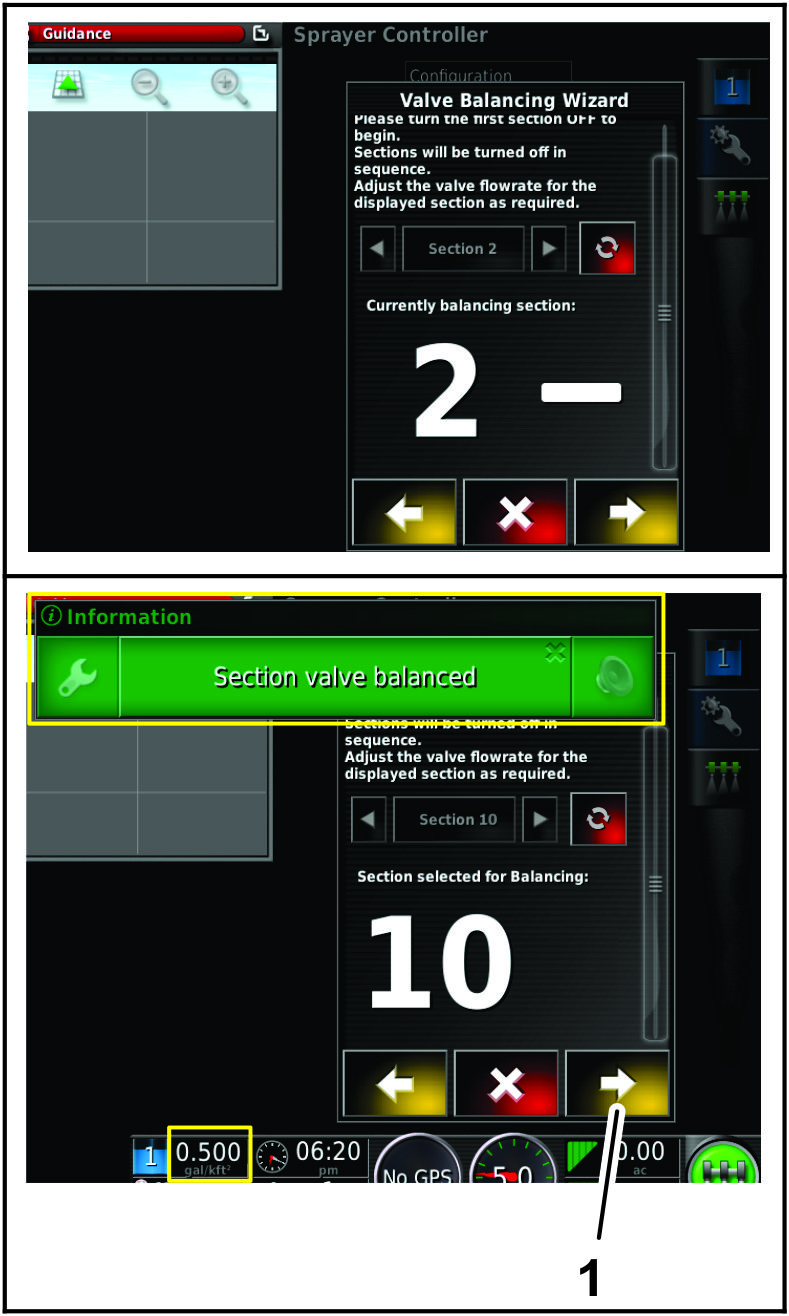

    Kuva 59

    1. Seuraava-kuvake

  7. Kun kaikki puomiosien venttiilit on tasapainotettu, valitse Seuraava-kuvake (Kuva 59).

  8. Tarkista ohjatun venttiilien tasapainotustoiminnon 6. vaiheessa tasapainotettujen venttiilien luettelosta, että kaikki ohitusventtiilit on säädetty, ja paina sitten vahvistuskuvaketta (Kuva 60).

    Note: Jos jonkin puomiosan venttiilin ohitusventtiiliä ei ole säädetty, paina Takaisin-kuvaketta, siirry 5. vaiheen näytössä kyseisen suutinventtiilin kohtaan ja suorita vaiheet 4 ja 5 (Kuva 60).

    g205525

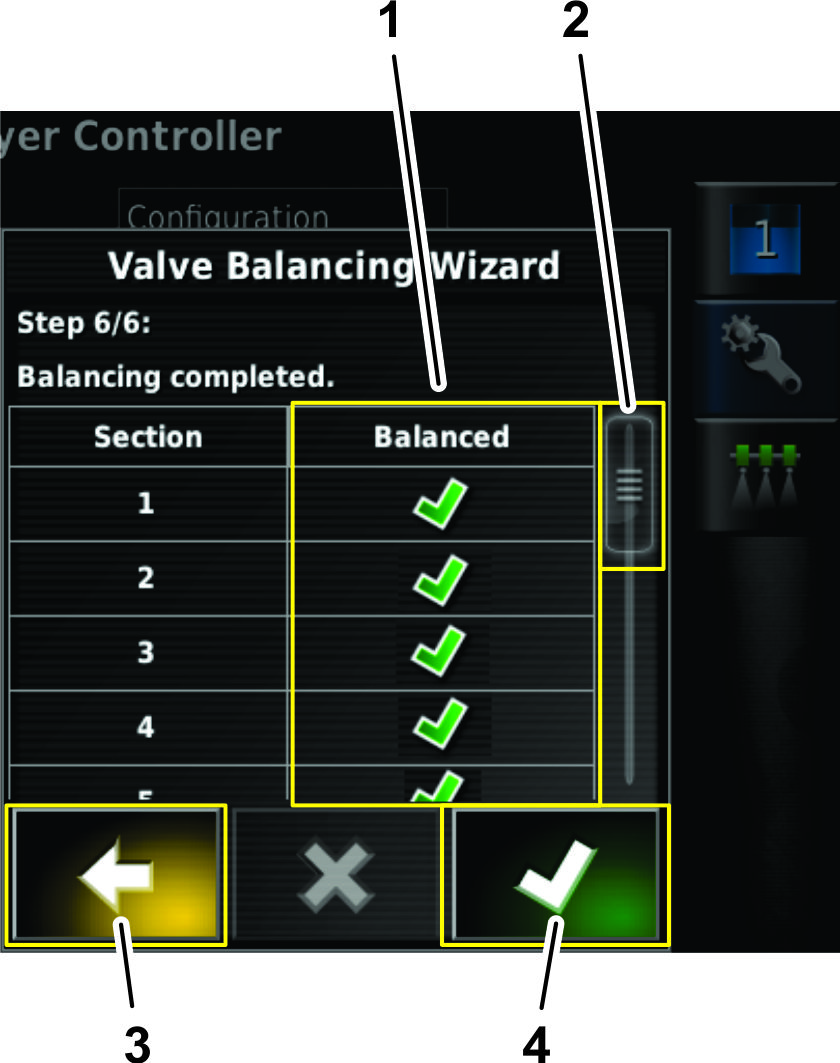

    Kuva 60

    1. Tasapainotettujen venttiilien luettelo (vihreä: valmis; punainen: ei valmis)
    2. Vierityspalkki
    3. Takaisin-kuvake
    4. Valmis-kuvake

    Kun ohjattu venttiilien tasapainotus on suoritettu, Valve Balancing (Venttiilien tasapainotus) -kuvakkeessa näkyy Balanced (Tasapainotettu) (Kuva 61).

    g205519

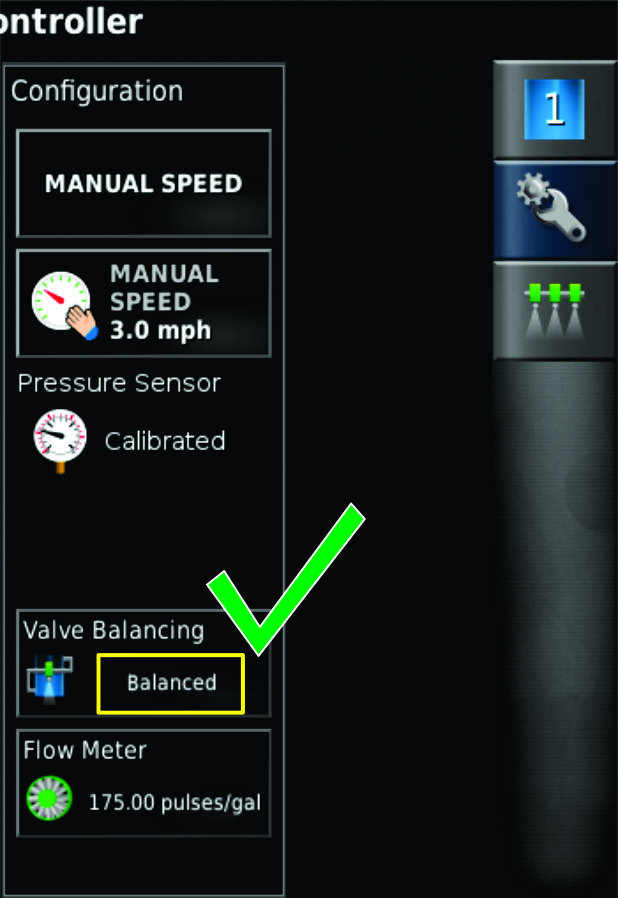

    Kuva 61

Ruiskutussuuttimen valinta

Multi Pro 5800 -ruiskutuslaite

  1. Paina New job (Uusi työ) -valikossa Nozzle (Suutin) -kuvaketta (Kuva 62).

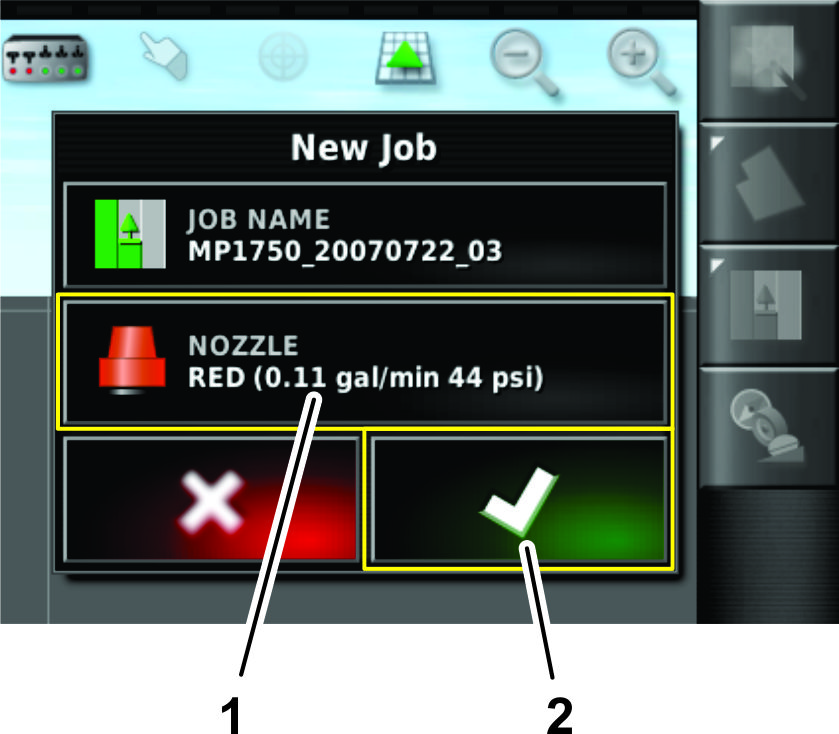

    g205214

    Kuva 62

    1. Nozzle (Suutin) -kuvake
    2. Vahvistuskuvake

  2. Valitse avattavasta luettelosta käytössä olevan ruiskutusmäärän suutin.

    Note: Jos käytössä olevan ruiskutusmäärän suutin ei ole luettelossa, lisää suutin Nozzle setup (Suutinasetukset) -näytössä. Katso Suuttimen luonti.

  3. Paina vahvistuskuvaketta (Kuva 62).

Uuden työalueen määritys

  1. Paina Työvalikko-kuvaketta (Kuva 63).

    g203546

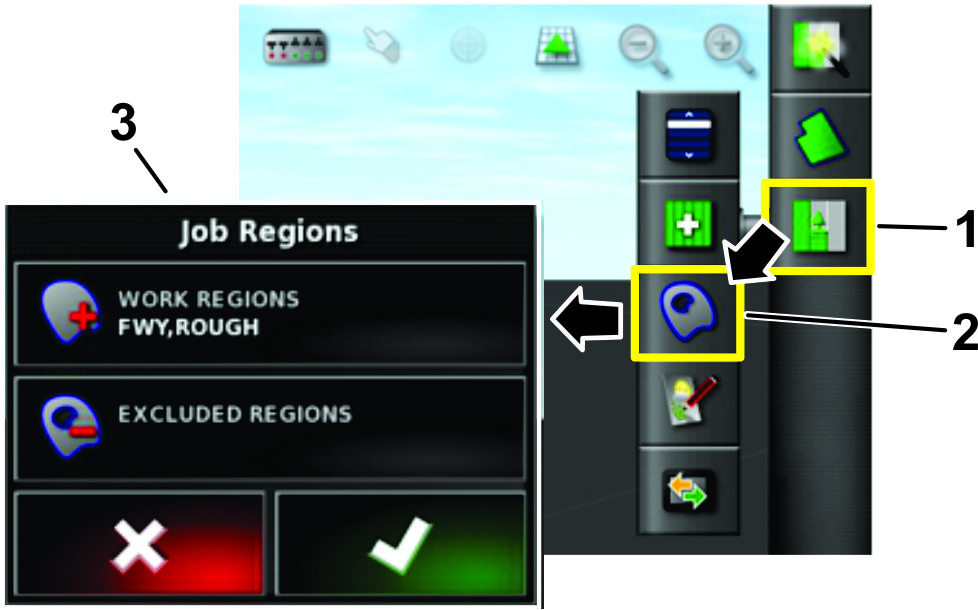

    Kuva 63

    1. Työvalikko-kuvake
    2. Määritä työalueet -kuvake
    3. Työn alueen valinta

  2. Valitse Määritä työalueet -kuvake.

  3. Valitse ruiskutettava työalue (esim. väylä, viheriö tai tiiauspaikka) kuvan mukaisesti (Kuva 63).

  4. Valitse alueet, joita ei ruiskuteta (esim. hiekkaesteet, puut, muut esteet) (Kuva 63).

    Note: Lisätietoja toisen rajan sisällä olevan rajan ruiskutuksesta on vakiotilan videoissa.

Koneen ruiskutusjärjestelmän käyttö

  1. Aseta kolme puomiosien kytkintä (sijaitsevat koneen ohjauskonsolissa) PääLLä-asentoon (Kuva 64 ja Kuva 65).

    g203639

    Kuva 64

    Multi Pro 1750

    1. Vasemman puomiosan kytkin
    2. Keskimmäisen puomiosan kytkin
    3. Oikean puomiosan kytkin
    g205685

    Kuva 65

    Multi Pro 5800

    1. Vasemman puomiosan kytkin
    2. Keskimmäisen puomiosan kytkin
    3. Oikean puomiosan kytkin

  2. Paina koneen puomiosien pääkytkintä.

  3. Paina ohjauskonsolin näytön pääkytkimen kuvaketta (Kuva 21) (vain Multi Pro 5800 -ruiskutuslaitteet).

  4. Aja ruiskutusalueelle.

    Note: Kone aloittaa ruiskutuksen, kun ruiskutuslaite siirtyy määritetylle ruiskutusalueelle ja ASC-ohjaustilaksi on valittu FIELD BOUNDARY (Kentän rajat).

Note: Ruiskutettavat alueet näkyvät näytössä vaaleanharmaina ja ei-ruiskutettavat alueet tummanharmaina. Jos näytössä näkyy pelkästään vaaleanharmaata, kaikki alueet voi ruiskuttaa.

Helppokäyttötilan käyttö olemassa olevassa työssä

Note: Työt määritetään vakiotilassa. Varmista, että mahdollisen edellisen työn tiedot poistetaan ennen olemassa olevan työn toistamista.

  1. Käynnistä kone ja jätä avain KäYNNISSä-asentoon.

  2. Avaa Ruiskutuslaitteen ohjausyksikkö -kuvake (Kuva 66).

    g031532

    Kuva 66

    1. Ruiskutuslaitteen ohjausyksikkö -kuvake

  3. Tarkista Sprayer Controller (Ruiskutuslaitteen ohjausyksikkö) -näytössä, että oikea ruiskutustaso (gal/ac) on valittu.

  4. Jos taso ei ole oikea, vaihda nopeudeksi jokin esiasetettu vaihtoehto, vaihda nopeutta plus- ja miinuspainikkeilla tai anna ruiskutustaso manuaalisesti valitsemalla nykyinen nopeus (Kuva 67).

    g031494

    Kuva 67

    1. Nykyinen nopeus
    2. Esiasetettu nopeus -kuvakkeet
    3. Lisäys- ja vähennys-kuvakkeet
    4. Ruiskutuslaitteen ohjausyksikkö -kuvake

  5. Paina Kenttävalikko-kuvaketta.

  6. Valitse olemassa olevan kentän nimi (Kuva 68).

    g203549

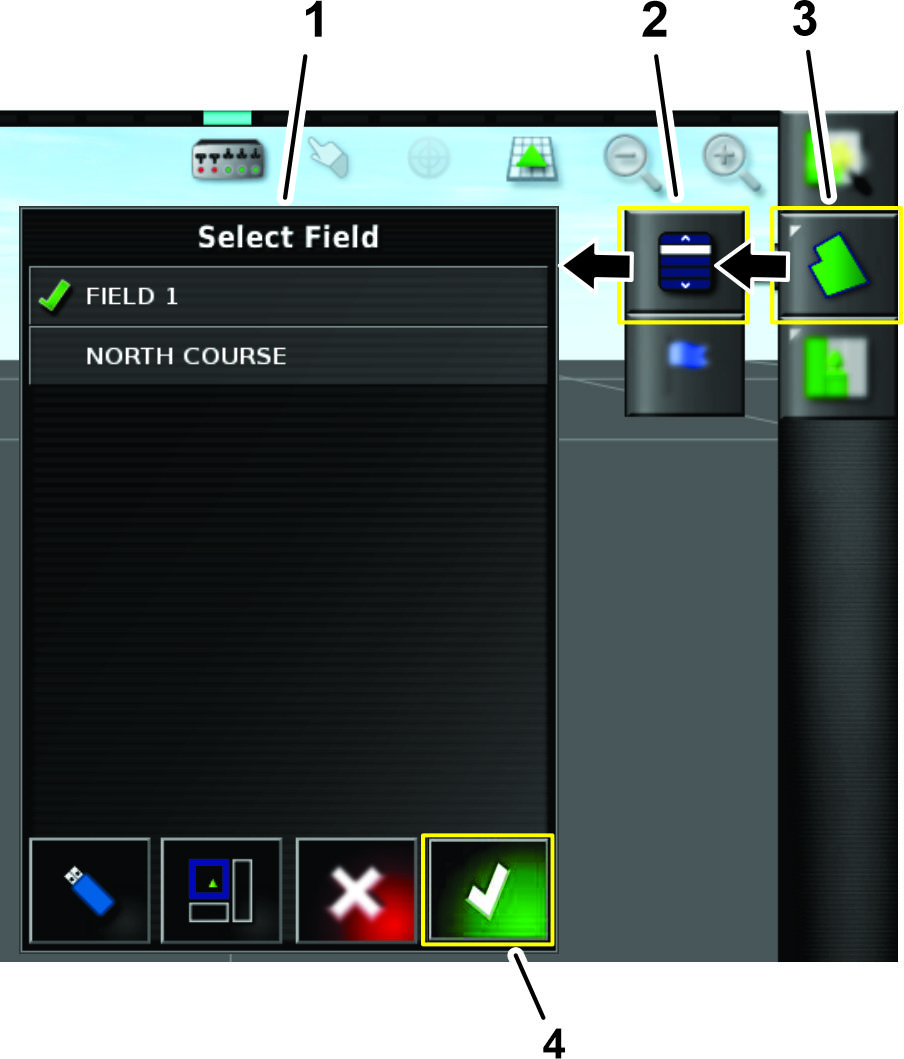

    Kuva 68

    1. Olemassa olevien kenttien luettelo
    2. Kenttäluettelo-kuvake
    3. Kenttävalikko-kuvake

  7. Paina Työvalikko-kuvaketta (Kuva 69).

  8. Valitse olemassa oleva työ (Kuva 69).

    g203772

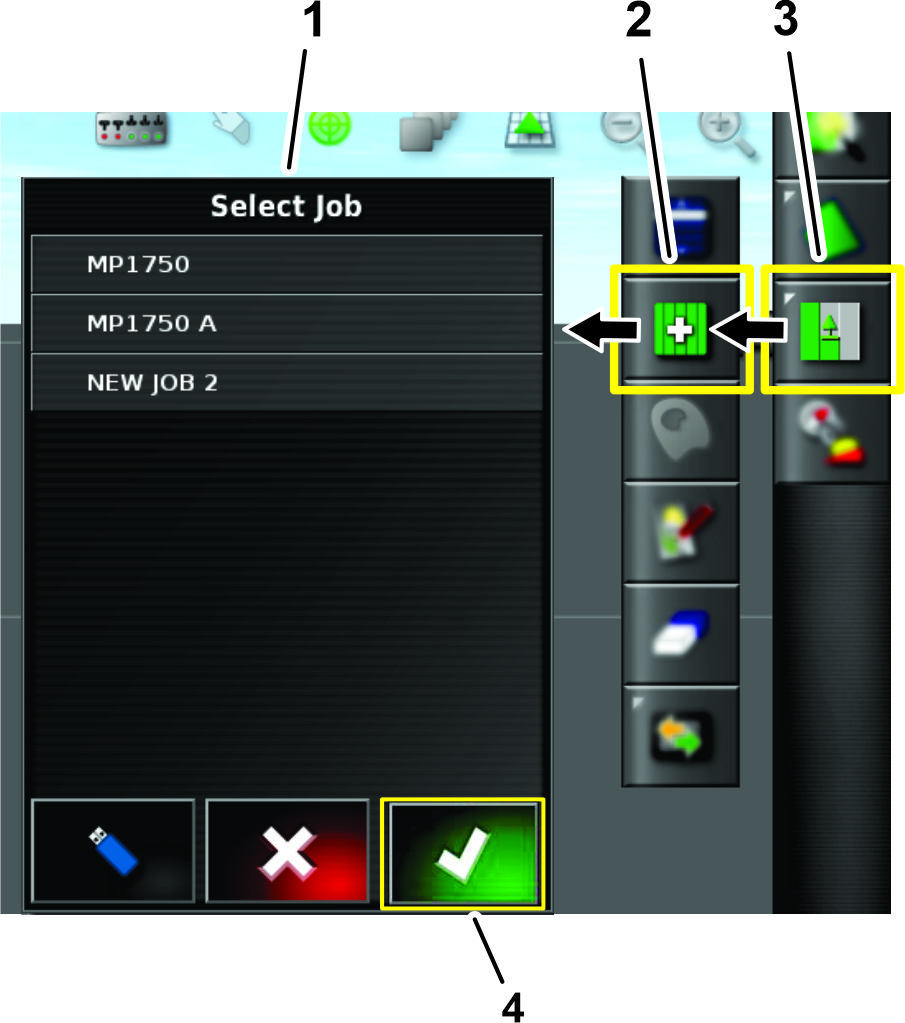

    Kuva 69

    1. Olemassa olevien töiden luettelo
    2. Työluettelo-kuvake
    3. Työvalikko-kuvake

  9. Aseta kolme puomiosien kytkintä (sijaitsevat koneen ohjauskonsolissa) PääLLä-asentoon (Kuva 70 ja Kuva 71).

    g203639

    Kuva 70

    Multi Pro 1750

    1. Vasemman puomiosan kytkin
    2. Keskimmäisen puomiosan kytkin
    3. Oikean puomiosan kytkin
    g205685

    Kuva 71

    Multi Pro 5800

    1. Vasemman puomiosan kytkin
    2. Keskimmäisen puomiosan kytkin
    3. Oikean puomiosan kytkin

  10. Aloita ruiskutus painamalla näytössä olevaa PääKYTKIN-kuvaketta ja ajamalla ruiskutusalueelle (Kuva 21).

    Note: Kone aloittaa ruiskutuksen, kun ruiskutuslaite siirtyy oikealle ruiskutusalueelle.

    Note: Ruiskutettavat alueet näkyvät näytössä vaaleanharmaina ja ei-ruiskutettavat alueet tummanharmaina. Jos näytössä näkyy vain vaaleanharmaata, koko alueen voi ruiskuttaa.

Vakiotilan käyttö

g205067

Kuva 72

  1. Järjestelmän tiedot -kuvake
  2. Opastus-kuvake
  3. GPS-tiedot-kuvake
  4. Automaattinen puomiosien ohjausyksikkö -kuvake
  5. Ruiskutuslaitteen ohjausyksikkö -kuvake
  6. Varaston hallinta -kuvake
  7. Asetukset-kuvake
  8. Ruiskutuslaitteen kojelauta
  9. Pääkytkin-kuvake
  10. Vastaanottimen kalibrointivalikko -kuvake
  11. Työvalikko-kuvake
  12. Kenttävalikko-kuvake
  13. Pikakäynnistys-kuvake
  14. Zoomaustoiminto-kuvake
  15. Näyttönäkymä-kuvake
  16. Kartan keskitys -kuvake
  17. Rajan valinta -kuvake
  18. Puominäkymä-kuvake

Kompassin kalibrointi

  1. Valitse Receiver calibration (Vastaanottimen kalibrointi) -kuvake (Kuva 73).

  2. Valitse Compass (Kompassi) -kuvake (Kuva 73).

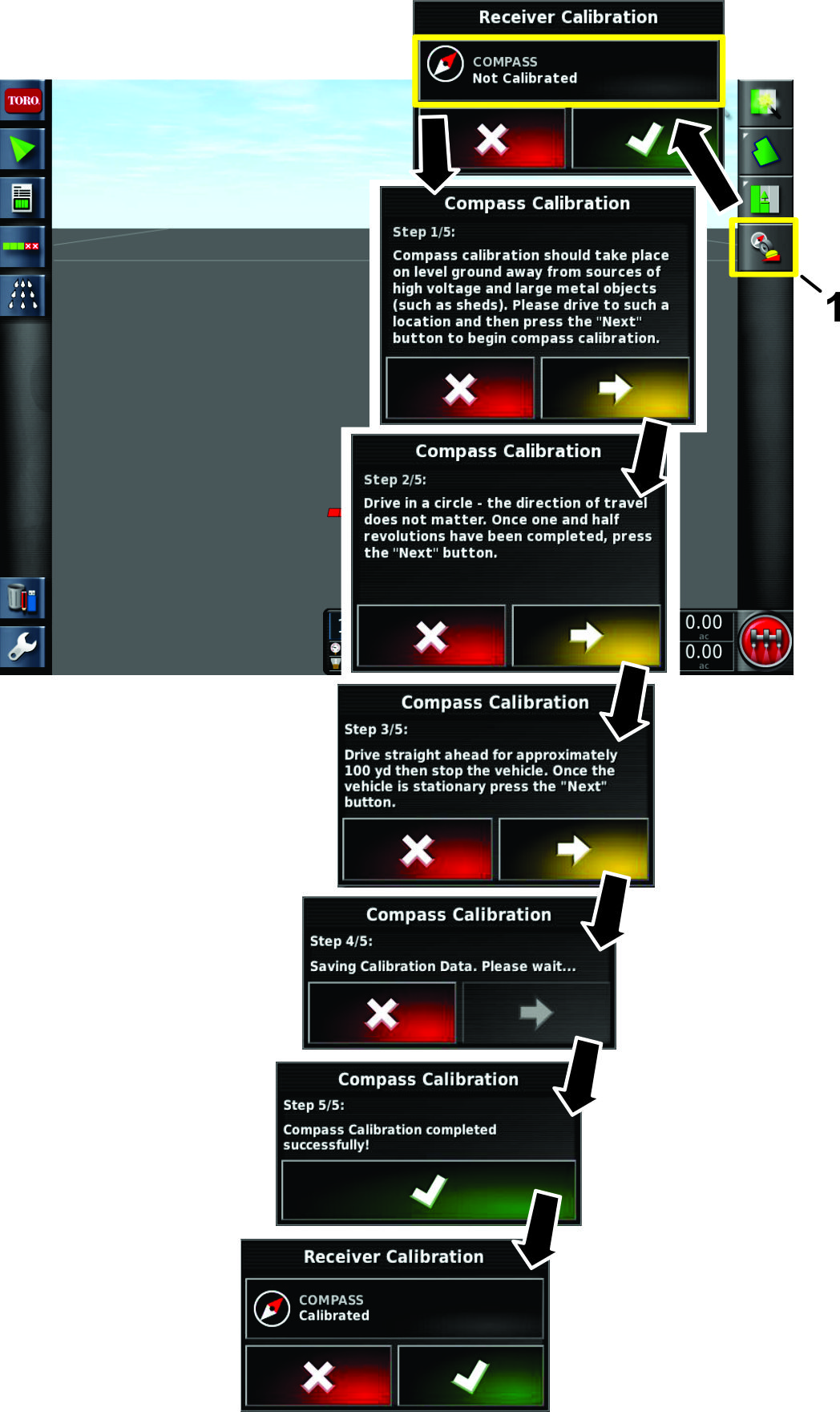

    g209223

    Kuva 73

    1. Receiver calibration (Vastaanottimen kalibrointi) -kuvake

  3. Aja koneella ympyrää 1,5 kierrosta (Kuva 74).

  4. Paina Seuraava-kuvaketta (Kuva 73).

  5. Aja suoraan 92 m. Katso Kuva 74.

    g209126

    Kuva 74

  6. Vahvista kalibrointi (Kuva 73).

Kentän luonti

Note: Luo yksi kenttä golfkenttää kohti niin, että kaikki kyseisen golfkentän kenttärajat ovat kyseisen kentän alla.Ruiskutustyö voi pysyä vain yhdessä kentässä. Se ei voi ruiskuttaa kenttien välisiä rajoja.

  1. Paina Pikakäynnistys-kuvaketta.

  2. Valitse Field Name (Kentän nimi), anna kentälle nimi ja paina vahvistuskuvaketta (Kuva 75).

    g031294

    Kuva 75

    1. Pikakäynnistys-kuvake
    2. Kentän nimi
    3. Uusi kenttä -kuvake

Suuttimen luonti

  1. Valitse käyttöoikeustasoksi STANDARD (Vakio). Katso Näyttötilojen toiminta.

  2. Paina alkunäytön vasemmassa alakulmassa olevaa Asetukset-kuvaketta Graphic.

  3. Paina Implement (Lisälaite) -kuvaketta, Boom (Puomi) -kuvaketta ja Nozzles (Suuttimet) -kuvaketta (Kuva 76).

    g204392

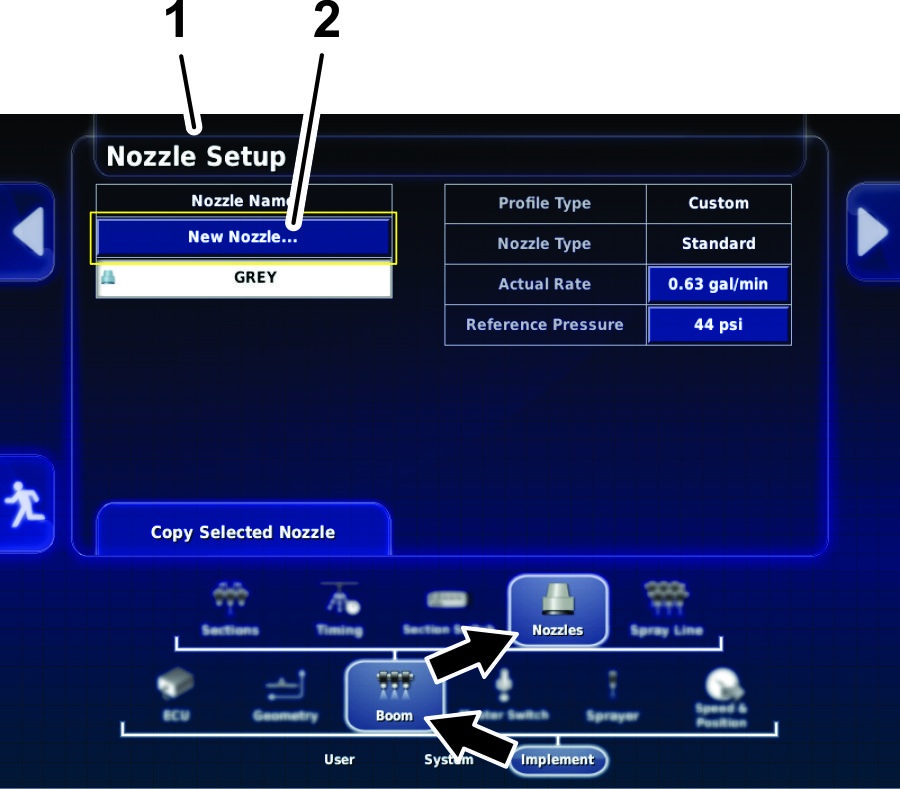

    Kuva 76

    1. Nozzle setup (Suutinasetukset) -näyttö
    2. New nozzle... (Uusi suutin...) -kuvake

  4. Paina Nozzle setup (Suutinasetukset) -näytön yläosassa olevaa NEW NOZZLE... (Uusi suutin...) -kuvaketta (Kuva 76).

  5. Paina New nozzle setup (Uuden suuttimen asetukset) -näytön 1. vaiheessa uuden suuttimen kuvaketta tehdasmallien luettelossa mainittujen virtausmäärien tai värien perusteella (Kuva 77).

    Note: Katso Torolta saavana olevat suuttimet alla olevasta taulukosta. Asetukset ovat ISO-standardin mukaisia.

    Note: Suutin 015 (vaaleanvihreä) ei ole sama kuin suutin 15 (tummanvihreä).Suutin 03 (tummansininen) ei ole sama kuin suutin 10 (vaaleansininen).

    g204393

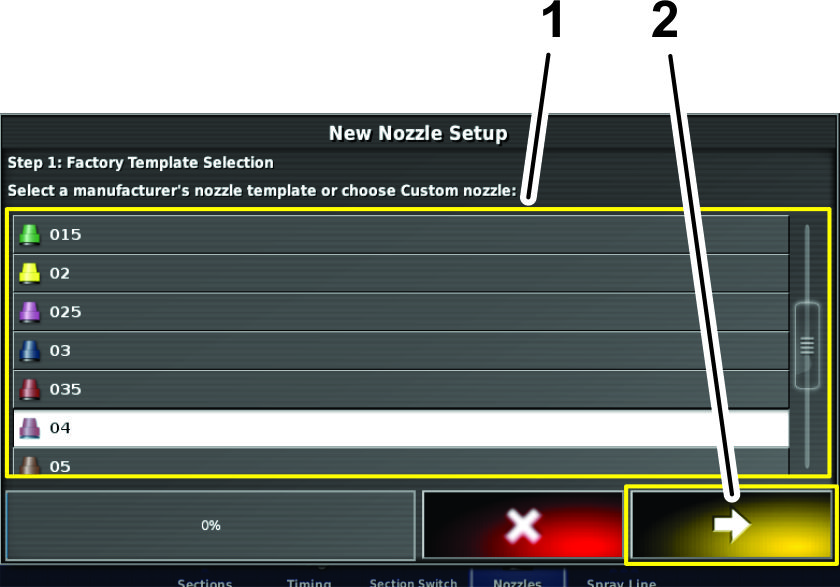

    Kuva 77

    1. Factory template selection (Tehdasmallin valinta) (suutin)
    2. Seuraava-kuvake (seuraava vaihe)

    Suutintaulukko

    SuutinSuuttimen väriVirtausnopeus
    Graphic 04Punainen1,5 l/min (0.4 gpm)
    Graphic 05Ruskea1,9 l/min (0.5 gpm)
    Graphic 06Harmaa2,3 l/min (0.6 gpm)
    Graphic 08Valkoinen3,0 l/min (0.8 gpm)
    Graphic 10Sininen3,8 l/min (1.0 gpm)
    Graphic 15Vihreä5,7 l/min (1.5 gpm)

  6. Paina NOZZLE NAME (Suuttimen nimi) -kuvaketta (Kuva 78).

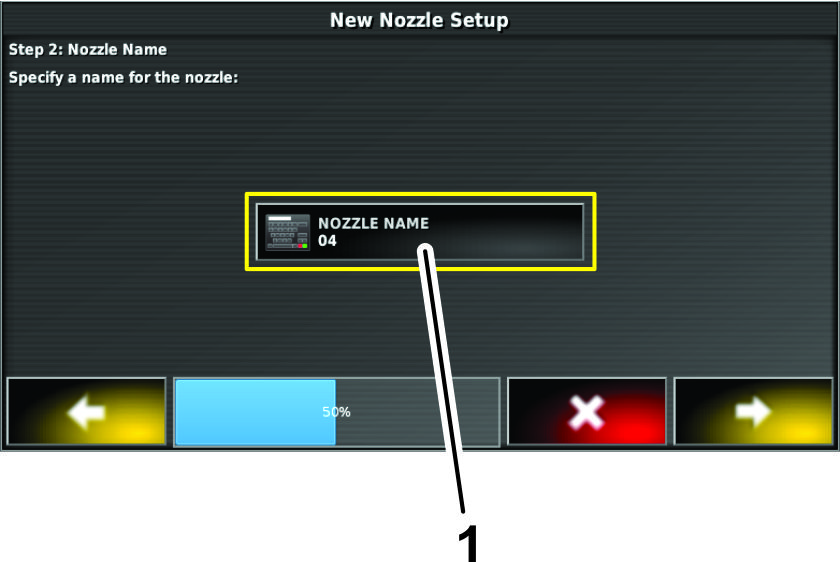

    g204394

    Kuva 78

    1. Nozzle name (Suuttimen nimi) -kuvake

  7. Anna suuttimen nimi näytön näppäimistöllä ja paina vahvistuskuvaketta (Kuva 79).

    g204395

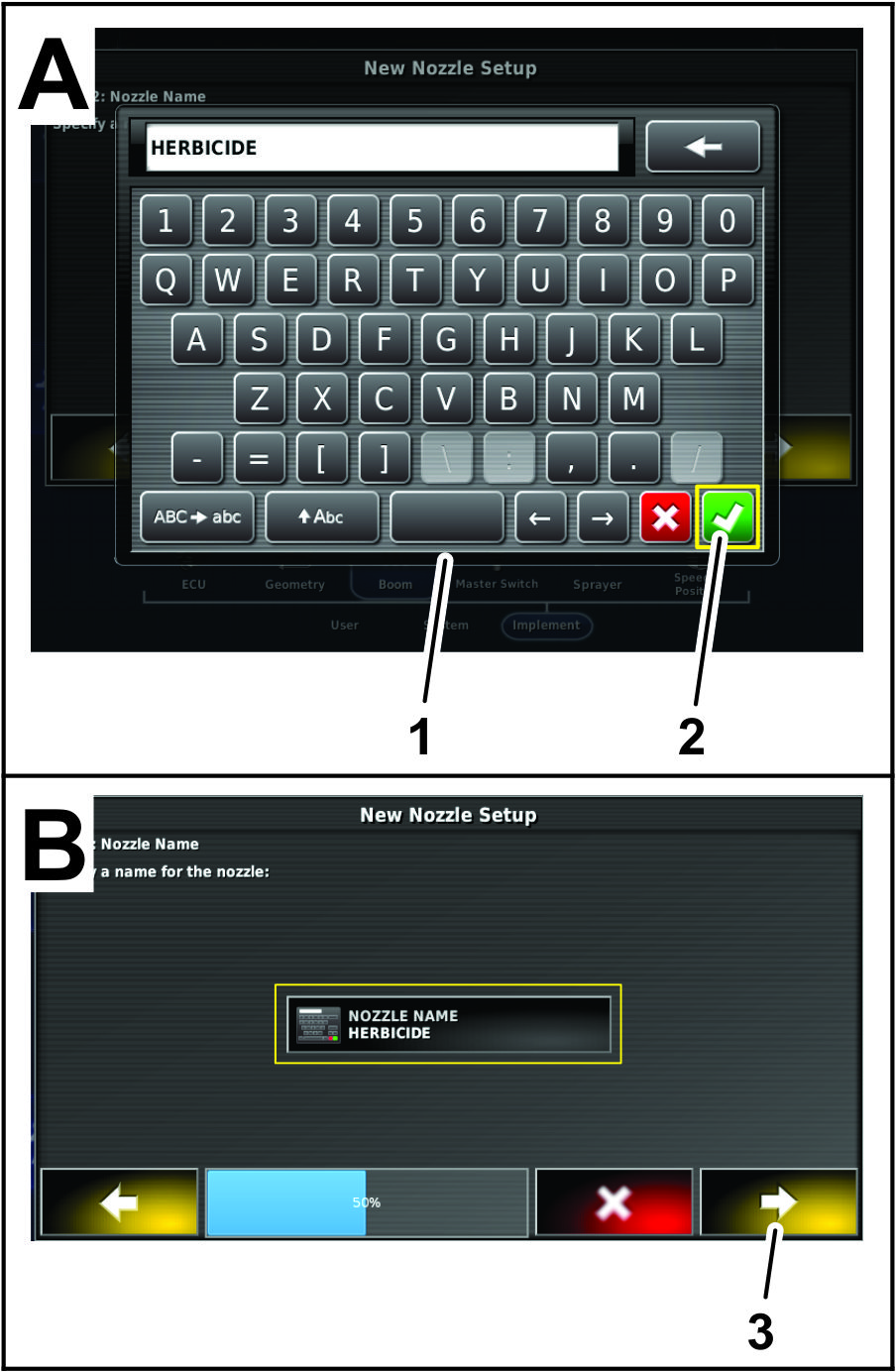

    Kuva 79

    1. Näytön näppäimistö
    2. Vahvistuskuvake
    3. Seuraava-kuvake (seuraava vaihe)

  8. Paina vahvistuskuvaketta New nozzle setup (Uuden suuttimen asetukset) -valintaikkunan 2. vaiheessa (Kuva 79).

  9. Paina vahvistuskuvaketta New nozzle setup (Uuden suuttimen asetukset) -valintaikkunan 3. vaiheessa (Kuva 79).

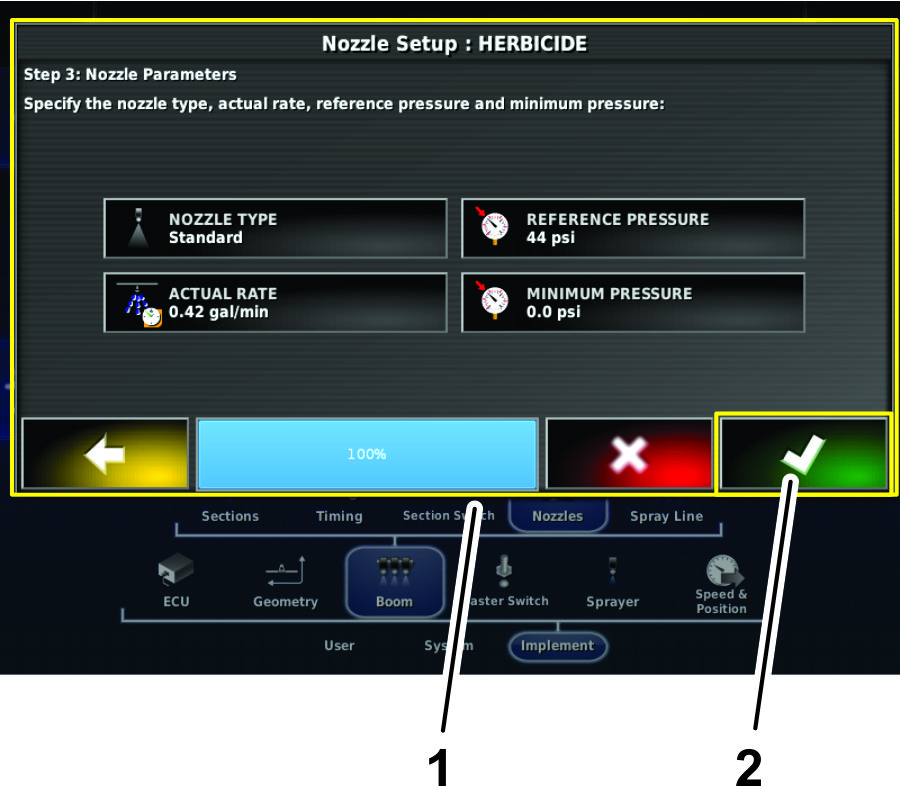

    g204396

    Kuva 80

    1. Nozzle setup (Suutinasetukset) -valintaikkunan 3. vaihe
    2. Vahvistuskuvake

Virtausmittarin kalibrointi

Asiakkaalle toimitetut varusteet: Asteikolla varustettu keräysastia (mieluiten 0.01 ml:n asteikolla).

Kalibroinnin valmistelu

  1. Varmista, että ruiskutuslaitteen säiliö on puhdas.

  2. Lisää ruiskutuslaitteen säiliöön vähintään 568 litraa puhdasta vettä.

  3. Varmista, että testattavat suuttimet ovat aktiivisessa ruiskutusasennossa (alhaalla).

  4. Kytke seisontajarru ja käynnistä moottori.

    Note: Anna moottorin ja hydraulijärjestelmän lämmetä kymmenen minuutin ajan.

Testiä edeltävä esitäyttö

  1. Avaa Ruiskutuslaitteen ohjausyksikkö -kuvake ja napsauta oikeassa yläkulmassa olevaa kuvaketta (Kuva 81).

  2. Aseta ruiskutuslaite manuaaliseen tilaan.

  3. Aseta ruiskutuslaitteen puomiosien kytkimet PääLLä-asentoon.

  4. Siirrä kaasuvipu NOPEA-asentoon.

  5. Aseta puomiosien pääkytkin PääLLä-asentoon.

    Note: Puomiosien pääkytkin sijaitsee koneen konsolissa.

  6. Käynnistä puomiosat käyttämällä pääkytkintä.

  7. Lisää tai vähennä pumpun nopeutta halutun ruiskutuspaineen saavuttamiseksi.

  8. Kytke puomiosat pois päältä käyttämällä pääkytkintä.

Keräystesti ja tietojen kirjaus

Note: Keräystestin tekemiseen tarvitaan kaksi henkilöä tässä toimenpiteessä.

  1. Avaa Ruiskutuslaitteen ohjausyksikkö -kuvake ja napsauta oikeassa yläkulmassa olevaa laajennuskuvaketta (Kuva 81).

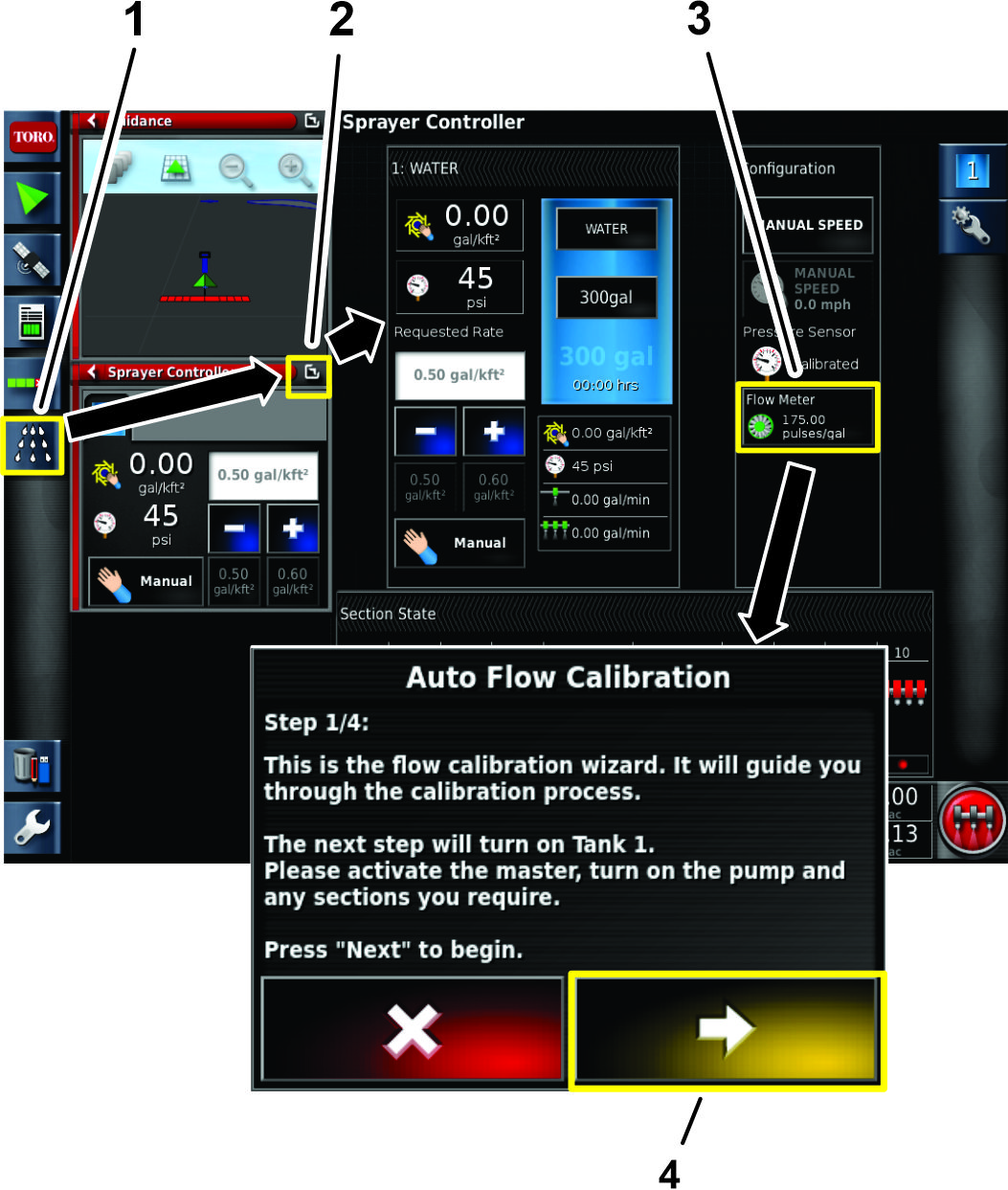

    g211485

    Kuva 81

    1. Ruiskutuslaitteen ohjausyksikkö -kuvake
    2. Laajennuskuvake
    3. Flow meter (Virtausmittari) -kuvake

  2. Aseta ruiskutuslaitteen puomiosien kytkimet PääLLä-asentoon.

  3. Siirrä kaasuvipu NOPEA-asentoon.

  4. Aseta puomiosien pääkytkin PääLLä-asentoon.

  5. Valitse Flow meter (Virtausmittari) -kuvake (Kuva 81).

    Important: Varmista ennen puomiosien käynnistämistä, että keräysastia on suuttimen alla.

  6. Aseta keräysastia suuttimen alle ennen puomiosien käynnistämistä (Kuva 82).

    g193177

    Kuva 82

  7. Käynnistä puomiosat käyttämällä pääkytkintä.

  8. Jatka keräystestiä yhdelle suuttimista vähintään 15 sekunnin ajan (Kuva 82).

    Note: Keräystestin kesto riippuu astian koosta, mutta sitä on hyvä jatkaa mahdollisimman pitkään.

  9. Aseta puomiosien pääkytkin Pois-asentoon ja kaasu hitaalle ja sammuta ruiskutuspumppu.

  10. Aseta asteikollinen astia tasaiselle alustalle ja tarkasta nesteen määrä (Kuva 83).

    Important: Asteikollisen astian on oltava tasaisella alustalla nesteen määrää tarkastettaessa.

    Important: Katso asteikollisessa astiassa olevan nesteen määrä nesteen pinnan pituusleikkauksen alhaisimmasta kohdasta.

    Important: Pienetkin virheet asteikollisen astian nesteen määrää tarkastettaessa vaikuttavat olennaisesti ruiskutuslaitteen säätötarkkuuteen.

    g193829

    Kuva 83

    1. Nesteen pinnan pituusleikkauksen korkein kohta (älä mittaa tästä)
    2. Nesteen pinnan pituusleikkauksen alhaisin kohta (mittaa tästä)
    3. Tasainen alusta

  11. Kerro ensimmäisestä suuttimesta tullut nestemäärä niiden suuttimien määrällä, joita käytetään ruiskutukseen keräystestin aikana. Muunna sitten kyseinen nestemäärä litroiksi tai galloniksi (128 fl oz vastaa 1 gallonaa).

    Esimerkki: 44 fl oz × 12 suutinta = 528 fl oz / 128 fl oz = 4,125 gallonaa

  12. Anna laskemasi nestemäärä näppäimistöä käyttämällä (Kuva 84 ja Kuva 85).

    g211486

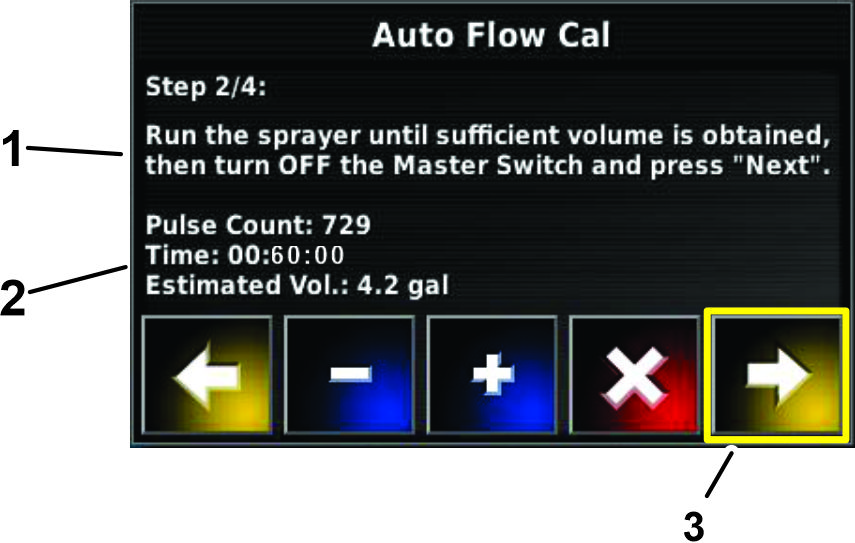

    Kuva 84

    1. Tee keräystesti.
    2. Tarkista nestemäärä.

  13. Vahvista laskettu virtauskerroin (Kuva 85).

    g211487

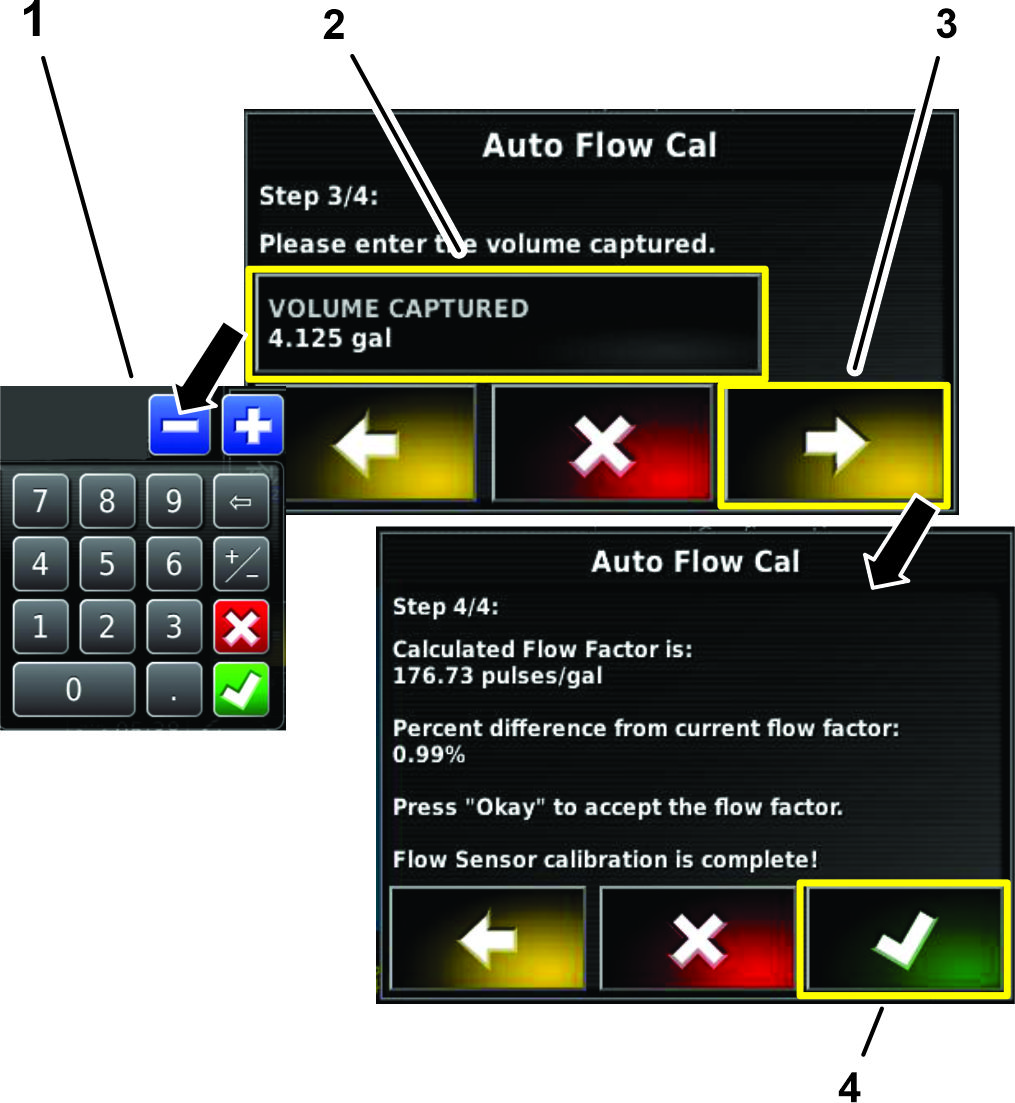

    Kuva 85

    1. Näppäimistö

Työn tietojen tallennus

Työvalikossa valitaan ja asetetaan valittuun alueeseen liittyvän työn tiedot. Tämän valikon avulla voi tallentaa tietoa sekä tallentaa ja laatia toimintaraportteja.

Työn tietojen tallennus

  1. Paina Työvalikko-kuvaketta (Kuva 86).

    g203550

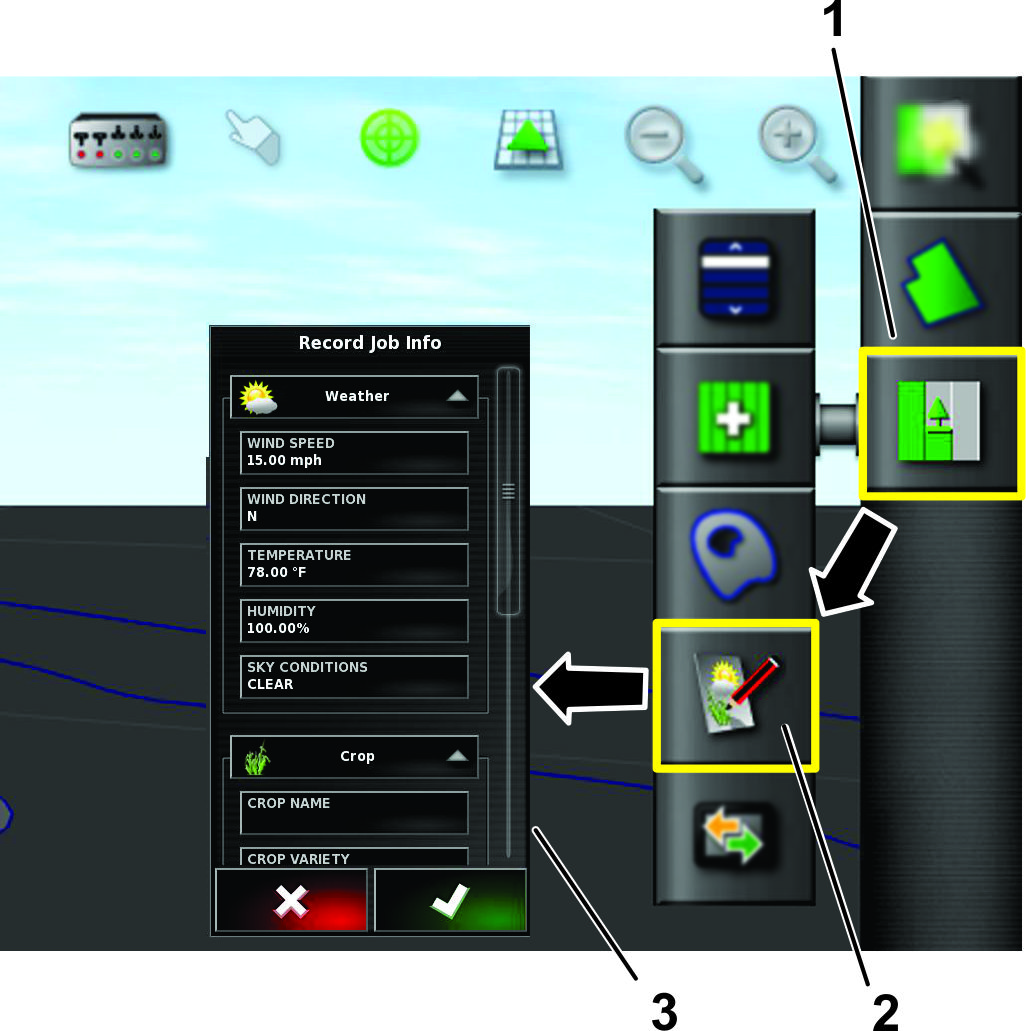

    Kuva 86

    1. Työvalikko-kuvake
    2. Työn tietojen tallennus -kuvake
    3. Muutettavien tietojen luettelo

  2. Paina Työn tietojen tallennus -kuvaketta (Kuva 86).

  3. Valitse tarvittavat vaihtoehdot ja anna ja vahvista tiedot.

Työn muistiinpanojen tallennus

Työn muistiinpanojen avulla voi tallentaa työhön liittyviä tietoja.

  1. Avaa Työn tiedot -kuvake (Kuva 87).

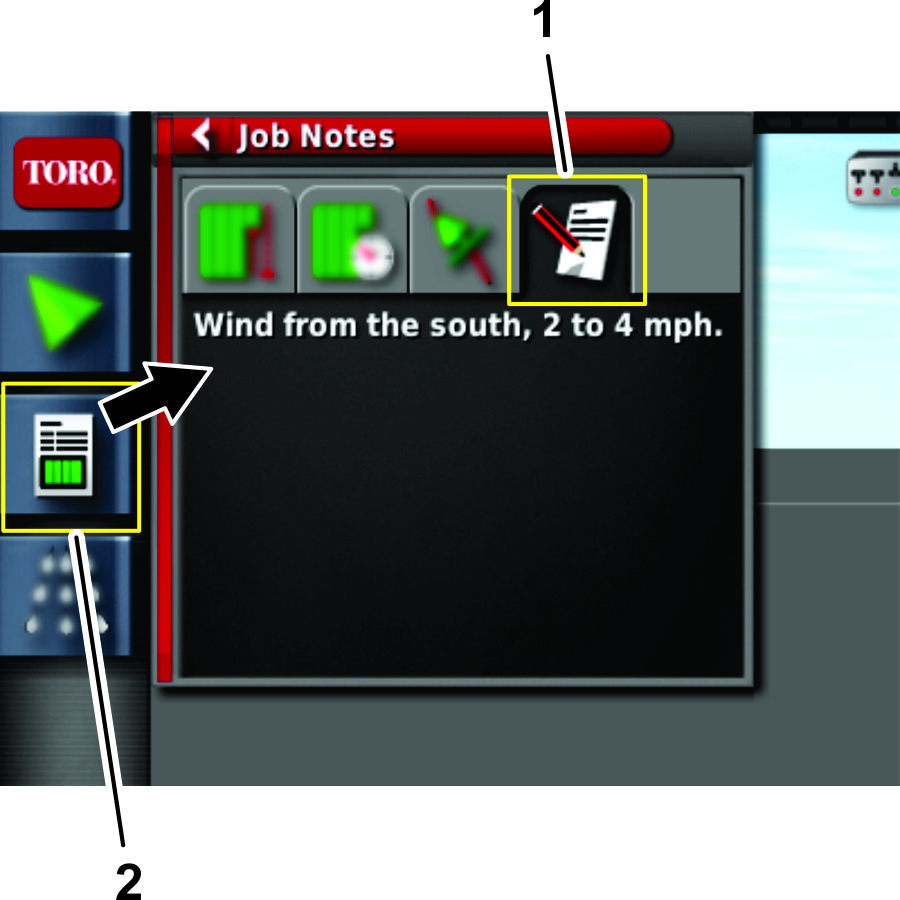

    g203865

    Kuva 87

    1. Työn muistiinpanot -kuvake
    2. Työn tiedot -kuvake

  2. Paina Työn muistiinpanot -kuvaketta (Kuva 87).

  3. Anna tiedot ja paina vahvistuskuvaketta.

Työn tietojen vienti

Note: Varmista ennen työn tietojen vientiä, että työ on aktiivinen.

  1. Irrota virtapainikkeen alapuolella sijaitsevan USB-liitännän suojus (Kuva 88).

    g212841

    Kuva 88

    1. Suojus
    2. USB-liitäntä
    3. USB-tallennuslaite

  2. Kytke USB-tallennuslaite USB-liitäntään (Kuva 88).

  3. Paina Työvalikko-kuvaketta (Kuva 89).

    g203551

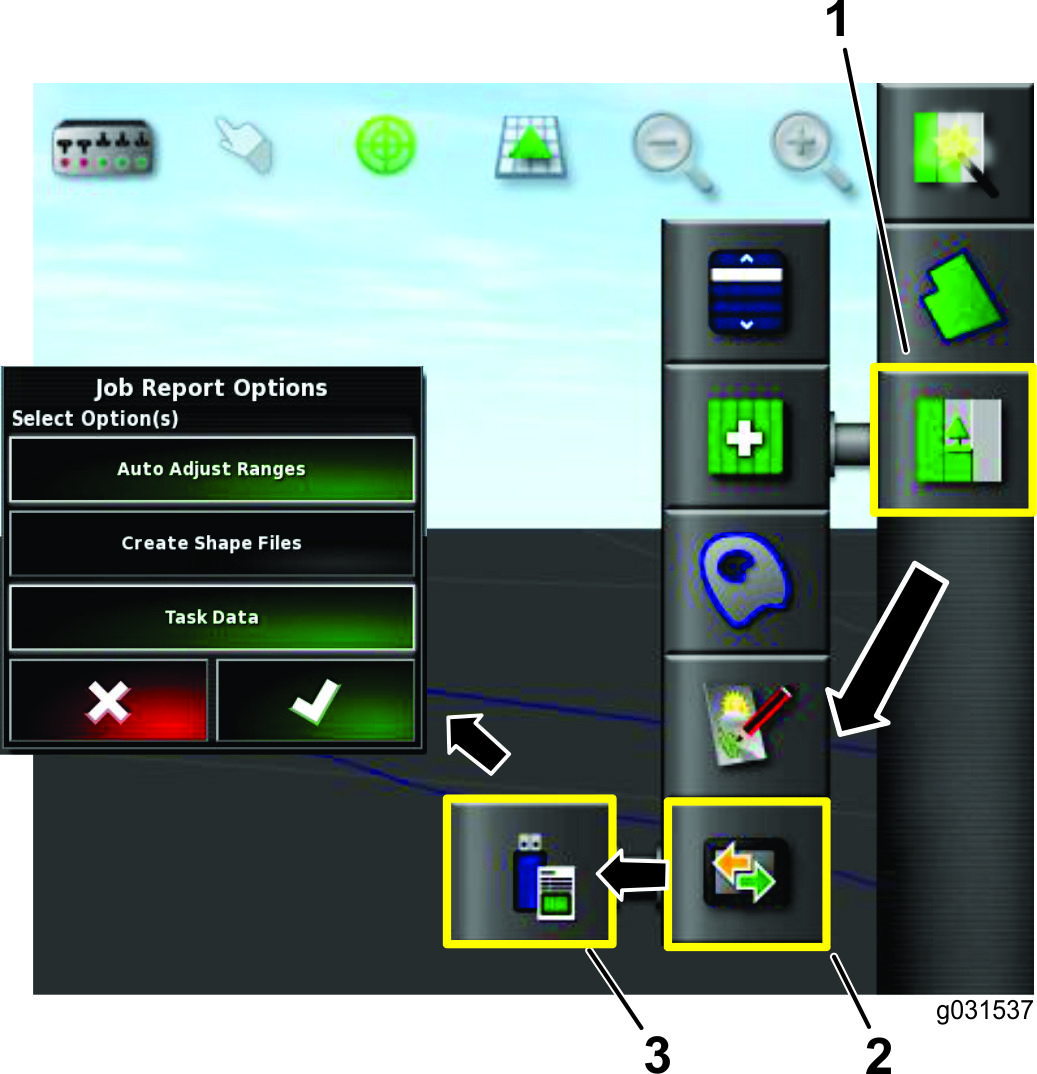

    Kuva 89

    1. Työvalikko-kuvake
    2. Tietojen vaihto -kuvake
    3. Työraportin vienti USB:hen -kuvake

  4. Paina Tietojen vaihto -kuvaketta (Kuva 89).

  5. Valitse Työraportin vienti USB:hen -kuvake (Kuva 89).

  6. Poista seuraavat valinnat Job report options (Työraportin asetukset) -valikosta:

    • Auto adjust ranges (Säädä alueet automaattisesti)

    • Task data (Tehtävän tiedot)

  7. Valitse työraportin asetuksista tarvittaessa Create shape files (Luo muototiedostot) -vaihtoehto.

    Note: Muototiedostojen tiedot viedään kansioihin D:/Client/Farm/Field/CoverageShapefiles ja D:/Client/Farm/Field/BoundaryShapefiles.

    Note: Tämä tallentaa työn tiedot USB-tallennuslaitteeseen.

    Note: Ennen USB-tallennuslaitteen irrotusta liitännästä poista se aina ensin elektronisesti. Katso seuraavat vaiheet 8–10. Jos näin ei tehdä, raportin tiedot voivat vahingoittua tai jäädä tallentumatta.

  8. Avaa kelluva valikkopalkki pyyhkäisemällä näyttöä (Kuva 90).

    g203571

    Kuva 90

    1. Eject USB (Poista USB) -kuvake
    2. Vahvistuskuvake (Poista USB -valintaikkunassa)

  9. Paina Eject USB (Poista USB) -kuvaketta (Kuva 90).

  10. Paina Eject USB (Poista USB) -valintaikkunassa vahvistuskuvaketta ja irrota USB-tallennuslaite monitorista (Kuva 90).

Järjestelmän käyttöönotto

Tee seuraavat toimenpiteet ennen GeoLink-ruiskutusjärjestelmän käyttöä.

Note: Koneen puomiosien pääkytkin sijaitsee kuvien mukaisissa paikoissa (Kuva 91, Kuva 92 ja Kuva 93).

g205126

Kuva 91

Puomiosien pääkytkin: vuoden 2015 ja sitä vanhemmat Multi Pro 5800 -ruiskutuslaitteet

g205127

Kuva 92

Puomiosien pääkytkin: vuoden 2016 ja sitä uudemmat Multi Pro 5800 -ruiskutuslaitteet

g205125

Kuva 93

Puomiosien pääkytkin: Multi Pro 1750 -ruiskutuslaite

Koneen valmistelu

  1. Tutustu seuraaviin ohjeisiin ennen aloittamista.

  2. Kiinnitä tuloletku takaiskuventtiilin putkeen ja täytä säiliö puolilleen puhdasta vettä.

    Important: Tarkasta ja puhdista ennen ruiskutusta kaikki järjestelmän osat, kuten säiliö, sihti, pumppu, venttiilit ja suuttimet.

  3. Käynnistä moottori. Katso koneen käyttöopas.

  4. Siirrä kaasuvipu täydelle kaasulle.

  5. Aseta koneen konsolikytkimet POIS-asentoon.

  6. Varmista, että olet antanut oikeat kalibrointiarvot.

Itsetestaustoiminnon asetukset

  1. Testaa ruiskutusjärjestelmä ajoneuvon ollessa paikallaan noudattamalla Multi Pro 5800 -ruiskutuslaitteen ohjelmisto-oppaan testinopeutta koskevia ohjeita.

    Note: Itsetestaustoiminto simuloi nopeutta, joten voit testata järjestelmää paikallaan ollessa. Toiminto poistuu käytöstä, kun nopeusanturi havaitsee ajoneuvon liikkuvan.

    Testaa itsetestaustoimintoa seuraavasti:

    1. Avaa ASC (automaattinen puomiosien ohjausyksikkö) -kuvake (Kuva 94).

      g203964

      Kuva 94

      1. Automaattinen puomiosien ohjausyksikkö -kuvake
      2. ASC ON (Päällä) -kuvake
      3. ASC OFF (Pois) -kuvake

    2. Paina ASC-kuvake OFF (Pois) -asentoon (Kuva 94).

    3. Paina Ruiskutuslaitteen ohjausyksikkö -kuvaketta (Kuva 95).

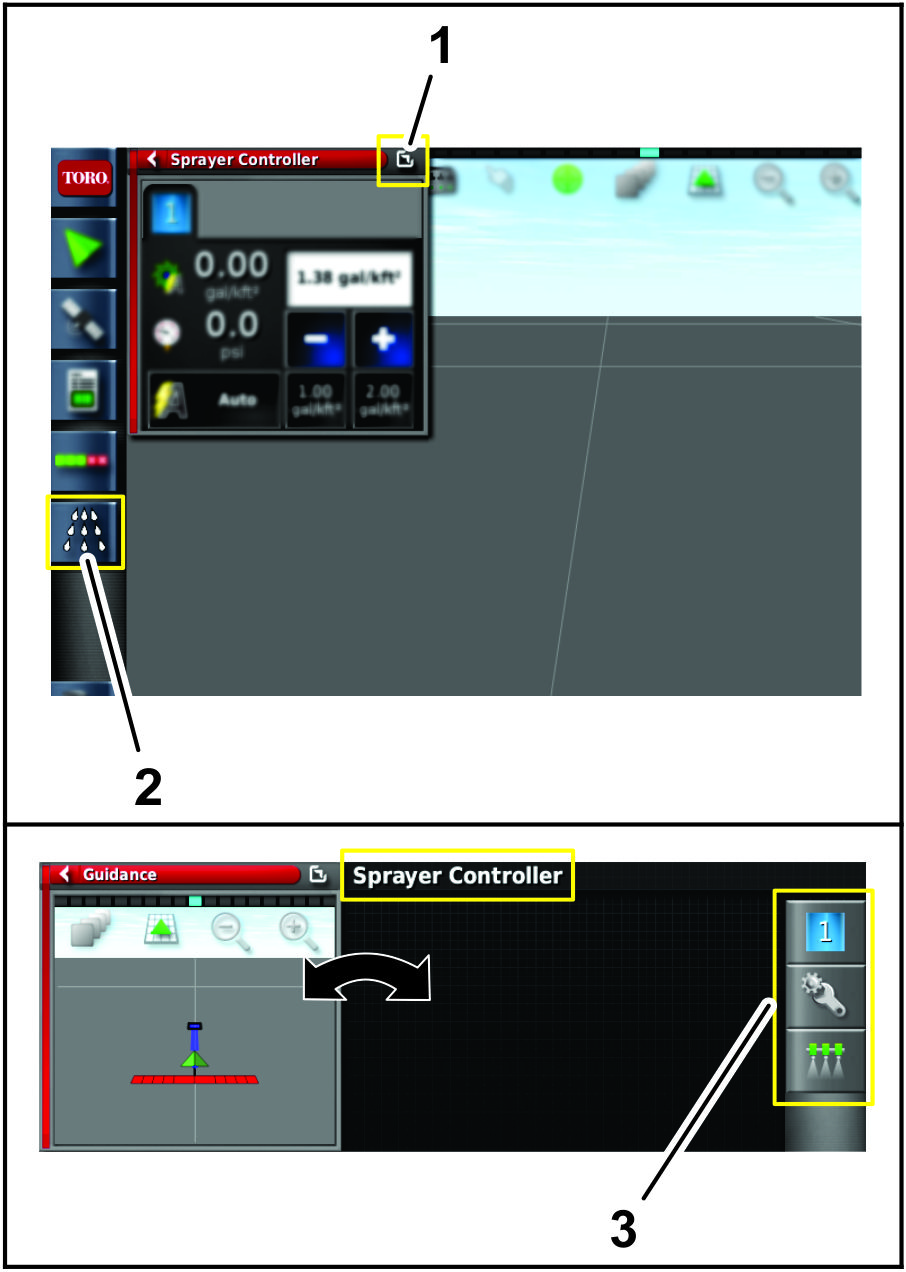

      g203966

      Kuva 95

      1. Ikkunan vaihto -kuvake
      2. Ruiskutuslaitteen ohjausyksikkö -kuvake
      3. Ruiskutuslaitteen ohjausyksikön alavalikko

    4. Paina Ikkunan vaihto -kuvaketta ruiskutuslaitteen ohjausyksikön valikolle.

      Nykyinen alkunäyttö ja ruiskutuslaitteen ohjausyksikön valikko vaihtavat paikkaa.

    5. Paina ruiskutuslaitteen ohjausyksikön alavalikossa Määritykset-kuvaketta, jolloin Configuration (Määritykset) -valikko tulee esiin (Kuva 95).

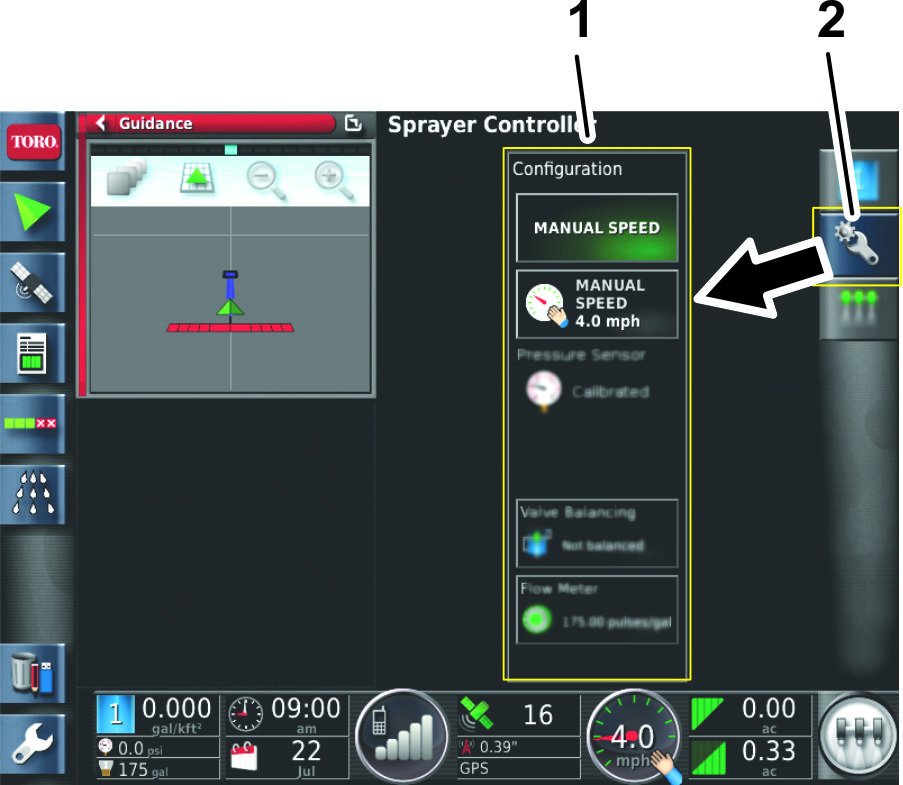

      g203967

      Kuva 96

      1. Määritykset-kuvake
      2. Configuration (Määritykset) -valikko

    6. Paina Manual speed (Manuaalinen nopeus) -kuvaketta (Kuva 97).

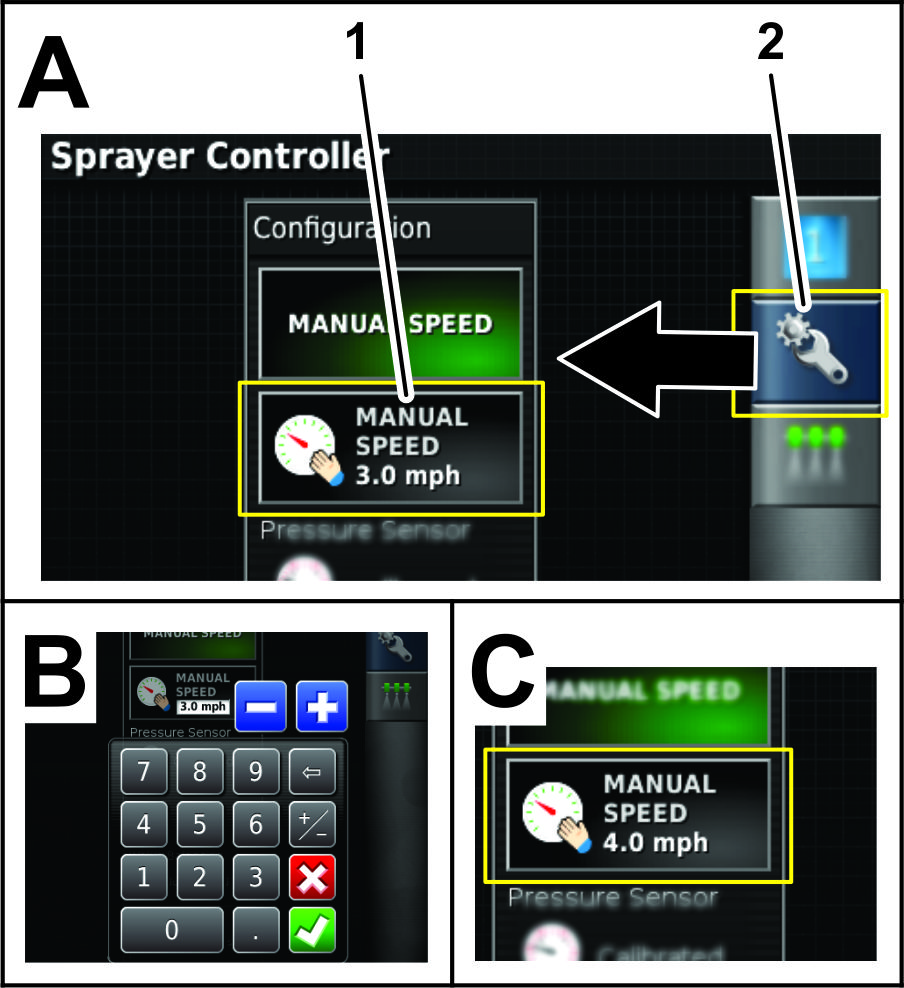

      g203965

      Kuva 97

      1. Manual speed (Manuaalinen nopeus) -kuvake
      2. Määritykset-kuvake

    7. Anna simuloitu nopeus näppäimistöllä ja paina vahvistuskuvaketta (Kuva 97).

  2. Palaa ruiskutuslaitteen ohjausyksikön valikkoon painamalla Ikkunan vaihto -kuvaketta (Kuva 95).

  3. Anna haluamasi ruiskutusmäärä valitsemalla jokin esiasetus, painamalla plus- tai miinuskuvaketta tai valitsemalla nykyisen tavoiteruiskutusmäärän kuvake (Kuva 98).

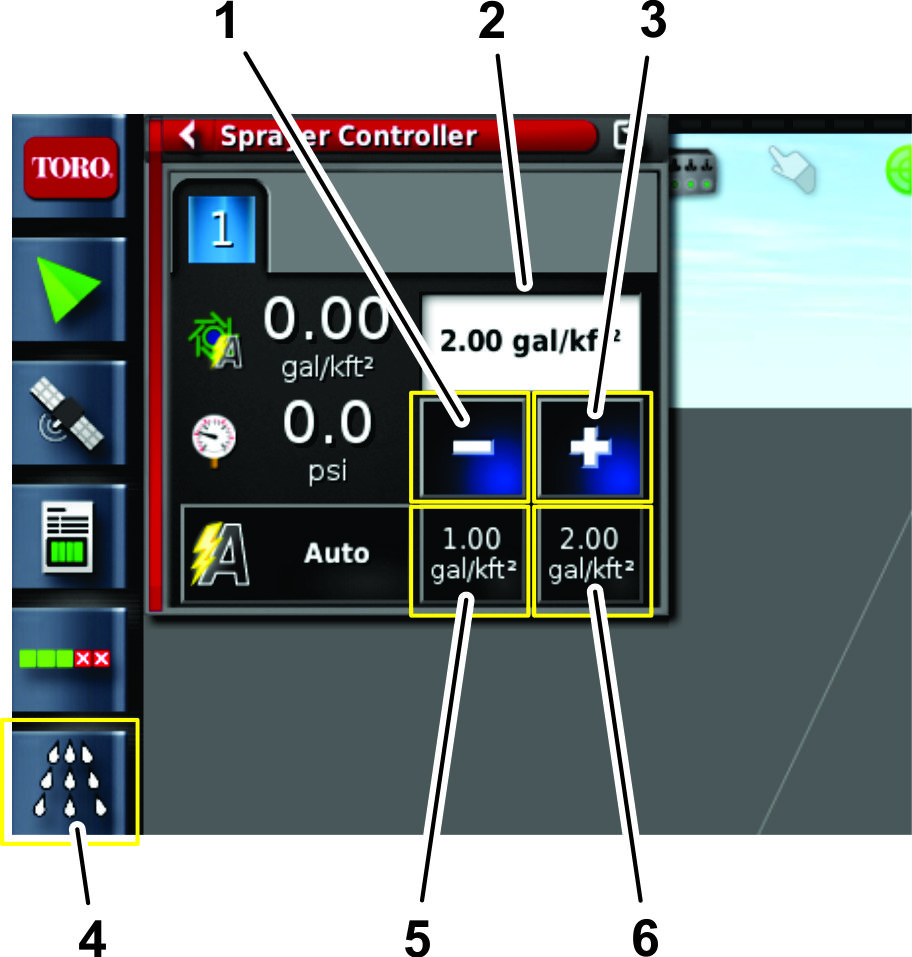

    g204020

    Kuva 98

    1. Pienennä ruiskutusmäärää -kuvake
    2. Pyydetty ruiskutusmäärä -kenttä
    3. Suurenna ruiskutusmäärää -kuvake
    4. Ruiskutuslaitteen ohjausyksikkö -kuvake
    5. Ruiskutusmäärän esiasetus 1 -kuvake
    6. Ruiskutusmäärän esiasetus 2 -kuvake

Järjestelmän alustava testaus

Suorita seuraavat vaiheet ennen GeoLink-ruiskutusjärjestelmän käyttöä.

Note: Käytä tässä toimenpiteessä vain vettä.

  1. Aja ajoneuvoa halutulla ruiskutusnopeudella ruiskutuspuomit pois käytöstä.

    Ajoneuvon nopeus näkyy monitorin kojelaudassa.

  2. Paina koneen ohjauskonsolissa oleva pääkytkin PääLLä-asentoon.

  3. Varmista, että vasemman, keskimmäisen ja oikean puomiosan kytkimet ovat PääLLä-asennossa.

  4. Aseta koneen puomiosien pääkytkin PääLLä-asentoon.

    Note: Puomiosien pääkytkimellä voidaan hallita kaikkia ruiskutusosia samanaikaisesti.

  5. Aseta Ruiskutusmäärän säätö -asetukseksi AUTO (Automaattinen).

    Note: Varmista, että ASC on OFF (Pois) -asennossa tai että Boundary limit (Rajan käyttö) -asetuksena on UNLIMITED (Rajoittamaton).

  6. Valitse tavoiteruiskutusmäärä.

  7. Lisää tai vähennä ajoneuvon nopeutta 2 km/h.

    Järjestelmän on korjattava tavoiteruiskutusmäärää automaattisesti.

    Note: Jos järjestelmä ei korjaa ruiskutusmäärää, katso kohta Itsetestaustoiminnon asetukset.

  8. Kun yksi kaista on ruiskutettu, aseta puomiosien pääkytkin POIS-asentoon.

    Note: Tämä pysäyttää myös alueen laskurin.

  9. Tarkista ruiskutettu alue ja määrä.

X25-ohjelmiston määritysten palautus

Important: Ohjelmiston määritysten palautus edellyttää Expert (Asiantuntija) -tason käyttöoikeuksia. Neuvoja saa valtuutetulta Toro-jälleenmyyjältä.

Hälytysluettelo

Seuraava taulukko sisältää hälytykset ja niiden kuvaukset.

Hälytysluettelo

HälytysKuvaus
ASC 10 ECU firmware mismatch (ASC 10 ECU -laiteohjelmiston yhteensopimattomuus)Lisätietoja saa Toro NSN -asiakaspalvelusta numerosta 1-800-ASK-TORO tai osoitteesta NSNTech@toro.com.
Exclusion map distance (Suoja-aluekartan etäisyys)Suoja-aluekartta on liian kaukana nykyisestä GPS-sijainnista.
Fallback (Varalähde)Valittu GPS-korjauslähde ei ole käytettävissä, ja järjestelmän on käytettävä vähemmän tarkkaa korjauslähdettä väliaikaisesti.
Firmware version mismatch or out-of-date (Laiteohjelmiston versio yhteensopimaton tai vanhentunut)Lisätietoja saa Toro NSN -asiakaspalvelusta numerosta 1-800-ASK-TORO tai osoitteesta NSNTech@toro.com.
Incorrect rate (Virheellinen määrä)Lisälaite on automaattisessa tilassa, ja tavoitemäärää ei saavuteta.
Invalid or obsolete profile loaded (Epäkelpo tai vanhentunut profiili ladattu)Vanha lisälaite- tai ajoneuvoprofiili on aktiivisena järjestelmässä.
Low resources (Alhaiset resurssit)Järjestelmän resurssit (muisti tai tiedostojärjestelmän vapaa tila) ovat yli 90-prosenttisesti täynnä.
No Comms (Ei tiedonsiirtoa)X25-ohjauskonsoli ei ole tiedonsiirtoyhteydessä automaattisen puomiosien ohjausyksikön (ASC) kanssa.
No GPS (Ei GPS-signaalia)GPS-signaali puuttuu.
Parameter mismatch (Parametrien yhteensopimattomuus)Lisätietoja saa Toro NSN -asiakaspalvelusta numerosta 1-800-ASK-TORO tai osoitteesta NSNTech@toro.com.
Pressure high (Korkea paine)Painesignaalin tulo on ylittänyt hälytyksen aktivoitumisrajan.
Receiver disconnected (Vastaanotin ei kytketty)GPS-vastaanotin ei vastaa.
Requested rate is zero (Pyydetty määrä on nolla)Automaattinen ruiskutusmäärän säätö on käytössä, säiliö ja pääkytkin on asetettu Päällä-asentoon ja pyydetty määrä on nolla.
Tank empty (Säiliö tyhjä)Laskettu säiliötilavuus on nolla.
Tank low (Säiliö lähes tyhjä)Säiliö on tyhjenemässä (säiliötilavuusprosentin esiasetuksen mukaan).

Käyttövihjeitä

RTK-signaalin vastaanoton parantaminen

Vähennä koneen nopeutta lähestyessäsi aluetta, jolla RTK-signaali on tunnetusti heikko.

Manuaalisen ohjauksen käyttö

Lisää letkukelan ja kemikaalien sekoituksen painetta manuaalisen ohjauksen avulla.

Ruiskutustason parantaminen vasteaika

Aseta säiliön kierron PWM-arvo (esiasetettu säiliön kierron arvo) noin 0,69 bar ruiskutuspaineen tavoitearvoa korkeammaksi.

Nopeuden ylläpitäminen

Pidä nopeus tasaisena ja aja suorassa linjassa.

Varmuuskopion luominen rajoista

Tallenna varmuuskopio kaikista kentän rajoista vaihtoehtoiseen sijaintiin. Tallenna rajat kytkemällä USB-asema, painamalla Varaston hallinta -kuvaketta ja valitsemalla kuvassa näkyvät asetukset (Kuva 99).

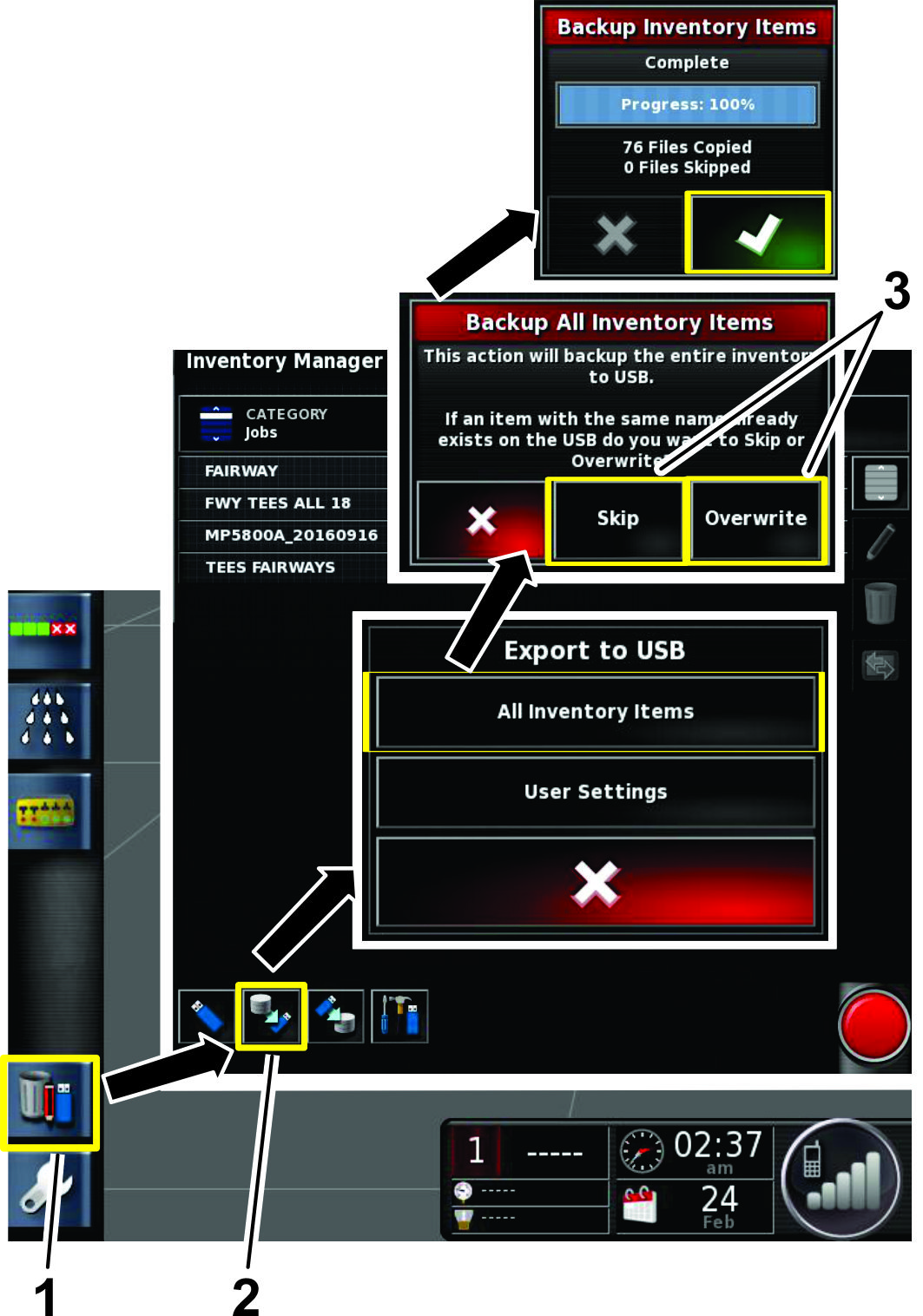

g208796

Kuva 99

  1. Varaston hallinta -kuvake
  2. Varmuuskopiointi USB:hen
  3. Valitse Skip (Ohita) tai Overwrite (Korvaa)

Kunnossapito

Kunnossapitotaulukko

HuoltoväliHuoltotoimenpide
200 käyttötunnin välein
  • Puhdista virtausmittari (useammin, kun käytetään ruiskutejauheita).
    		•

    Virtausmittarin puhdistus

    HuoltoväliHuoltotoimenpide
    200 käyttötunnin välein
  • Puhdista virtausmittari (useammin, kun käytetään ruiskutejauheita).
    		•

    1. Huuhtele ja tyhjennä koko ruiskutusjärjestelmä perusteellisesti.

    2. Irrota virtausmittari ruiskutuslaitteesta ja huuhtele se puhtaalla vedellä.

    3. Irrota pidätinrengas sisääntulopuolelta (Kuva 100).

      g012934

      Kuva 100

      1. Muokattu laipallinen runko
      2. Roottori- tai magneettikokoonpano
      3. Napa- tai laakerikokoonpano
      4. Napakokoonpano (kiilaura ylöspäin)
      5. Pidätinrengas
      6. Turbiinin tappikokoonpano
      7. Kaapelin pidätin
      8. Kierreruuvi
      9. Anturikokoonpano

    4. Puhdista turbiini ja turbiinin napa metallilastuista ja ruiskutejauheesta.

    5. Tarkista turbiinin siivet kulumien varalta.

      Note: Pidä turbiinia kädessä ja pyöritä sitä. Sen pitäisi pyöriä vapaasti ilman huomattavaa vastusta. Jos se ei pyöri vapaasti, vaihda se.

    6. Kokoa virtausmittari.

    7. Asenna anturi kokoonpanoon niin, että se koskettaa kevyesti kotelon pohjaa.

    8. Kiristä huolella anturin kiinnikemutterit.

    9. Käytä ilmasuutinta alhaisella paineella (0,34 bar) ja varmista, että turbiini pyörii vapaasti. Jos näin ei ole, löysää turbiinin navan pohjassa olevaa kuusiotappia 1/16 kierrosta, kunnes turbiini pyörii vapaasti.

    Näytön puhdistus

    Puhdista näyttö tarvittaessa miedolla saippualla ja vedellä.

    Note: Vältä ikkunanpesuaineita ja liuotteita sisältäviä puhdistusaineita.

    Vianetsintä

    Note: Jos X25-ohjauskonsolin tietokone ei toimi tai se on korjattava, ruiskutusjärjestelmää voidaan ohjata koneen keskikonsolin ohjainten avulla.

    Monien virheiden ilmetessä näytetään vika- tai virhekoodi. Virheitä voi myös tarkastella näytössä. Alla olevat virheet ovat yleisiä, ja ne voidaan korjata. Jos ilmenee muita virhetilanteita tai jos ongelma jatkuu, tallenna virheilmoitus ja ilmoita se sekä mahdollisesti näkyvä koodi jälleenmyyjälle.

    ProblemPossible CauseCorrective Action
    U1066
    1. Kompassia ei ole kalibroitu.
    1. Kalibroi kompassi.
    U1067
    1. Havaittu uusi ajoneuvo.
    1. Kalibroi kompassi.
    U1082
    1. Muistitikun tiedostojärjestelmässä on jäljellä alle 1 % tilaa.
    1. Vahvista muistin käyttö mininäkymässä. Voi olla tarpeen poistaa tai siirtää vanhoja tiedostoja Varaston hallinnan avulla.
    U3001
    1. Tiedostonsiirto epäonnistui.
    1. Yritä viedä tai tuoda tiedosto USB-laitteesta uudelleen.
    U5004
    1. Lisälaitetta ole määritetty.
    1. Vahvista, että oikea lisälaite on valittu.
    U6905
    1. Tuntematon konetyyppi määritetty.
    1. Palaa asetusten päävalikkoon ja tarkista ajoneuvon asetukset.
    ProblemPossible CauseCorrective Action
    Näyttö ei saa virtaa.
    1. Johdinsarjan liittimiä ei ole kytketty oikein.
    2. X25-ohjauskonsolin johtosulake (10 A) on avoin (palanut).
    3. Akun kytkennät ovat löysiä.
    1. Varmista, että liittimet on asennettu oikein X25-ohjauskonsolin takaosassa.
    2. Vaihda sulake.
    3. Varmista akun kytkennät.
    Ruiskutuslaite ei ruiskuta.
    1. Koneen puomiosien pääkytkin on kytketty pois päältä.
    2. Koneen konsolissa sijaitsevat puomiosien kytkimet on kytketty pois päältä.
    3. Työtä ja rajaa ei ole luotu.
    4. Ruiskutuslaitteen ohjauksen asetusvalikossa on valittu väärä suutin.
    1. Varmista, että koneen puomiosien pääkytkin on asetettu Päällä-asentoon.
    2. Varmista, että konsolissa sijaitsevat kytkimet on asetettu Päällä-asentoon.
    3. Luo työ ja raja.
    4. Valitse ruiskutuslaitteen ohjauksen asetusvalikossa oikea suutin, joka vastaa käytettyä suutinta.
    GPS-signaalin puuttumisen hälytys on voimassa.
    1. X25-ohjauskonsolia ei ole kytketty GPS-vastaanottimeen oikein.
    2. Kone on puiden tai muiden esteiden katveessa.
    1. Varmista, että liitännät on kytketty oikein.
    2. Aja pois esteiden katveesta ja odota, että kone muodostaa yhteyden.
    Ruiskutuslaite ruiskuttaa rajojen ulkopuolelle.
    1. Automaattisen puomiosien ohjauksen (ASC) arvoksi on asetettu rajoittamaton.
    1. Aseta automaattisen puomiosien ohjauksen (ASC) arvoksi kentän raja.
    Rajoja ei voi luoda.
    1. Näyttö ei ole vakiotilassa.
    2. Kenttää ei ole luotu.
    1. Vaihda käyttäjäprofiiliksi vakiotila.
    2. Luo kenttä.
    Kone ei näy näytössä.
    1. Näytössä näkyvää aluetta on siirretty.
    1. Valitse päänäytössä Kartan keskitys -kuvake.
    Valot eivät vilku ROPS-järjestelmässä sijaitsevassa GPS-vastaanottimessa.
    1. GPS-vastaanotin ei saa virtaa.
    1. Varmista, että liittimet on kytketty oikein.
    Paine ei ole riittävän korkea.
    1. Käytetty suuttimien koko on virheellinen.
    2. Näytössä valittu suuttimien koko ei vastaa puomiosissa olevia suuttimia.
    3. Säiliön kierron asetus on liian alhainen.
    1. Valitse oikean kokoiset suuttimet suuttimien valintataulukon mukaan.
    2. Varmista, että X25-ohjauskonsolista valittu suuttimien koko vastaa asennettuja puomiosien suuttimia.
    3. Säädä säiliön kiertoa, kunnes saavutetaan haluttu paine.
    Ohjausyksikön valot eivät pala ASC 10 -ohjausyksikössä.
    1. ASC 10 -ohjausyksikkö ei saa virtaa.
    1. Varmista, että liittimet on kytketty oikein.
    Nopeutta ei näytetä X25-ohjauskonsolissa, kun kone liikkuu.
    1. Kompassia ei ole kalibroitu.
    2. Vastaanotin ei saa yhteyttä satelliitteihin.
    3. Ajoneuvon ajonopeus on alhaisempi kuin 0,16 km/h.
    1. Kalibroi kompassi.
    2. Aja kauemmas vastaanottoa haittaavista esteistä ja anna vastaanottimelle aikaa muodostaa yhteys satelliitteihin.
    3. Aja suuremmalla nopeudella kuin 0,16 km/h.
    X25-ohjauskonsolin näytön sisään on tiivistynyt kosteutta.
    1. Näyttö lämpenee liian nopeasti suorassa auringonvalossa, kun näytön kirkkaus on 100 prosenttia.
    1. Vaihda näytön kirkkaudeksi 85 prosenttia ja anna näytön lämmetä.
    X25-ohjauskonsolissa näkyy virheraportti-ilmoitus.
    1. Konsolinäytöstä on katkaistu virta väärin.
    1. Tyhjennä virheraportti Inventory Manager (Varaston hallinta) -kohdasta. Katkaise konsolinäytön virta aina virta-avaimella.
