Kit do sistema de pulverização de precisão GeoLink® X25 ou X30

Contacte a Toro® NSN em 1-844-GEOLINK (1-844-436-5465) ou NSNTech@toro.com para assistência a clientes.

Note: Quando ligar a máquina com o visor instalado pela primeira vez, este encontra-se no modo padrão. Certifique-se de que a máquina está parada enquanto altera a consola e configuração do visor.

Utilização do ecrã tátil

São adicionadas informações do pulverizador ao ecrã quando toca e ativa os ícones individuais.

  • Selecione qualquer um dos ícones do ecrã para visualizar o que é apresentado no ecrã.

  • Pressione num ícone para o alterar e surgem mais opções.

  • Selecione as opções como necessário e confirme o novo visor (Figura 1).

    g032674

    Figura 1

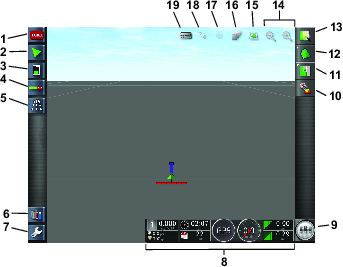

    g204819

    Figura 2

    Mostrado o ecrã X30 em modo padrão

    1. Ícone de informações do sistema
    2. Ícone de orientação
    3. Ícone de informação do trabalho
    4. Ícone de controlo de auto-secção
    5. Ícone do controlador do pulverizador
    6. Ícone do gestor de inventário
    7. Ícone de configuração
    8. Painel de controlo do pulverizador
    9. Ícone do interruptor principal
    10. Ícone de calibração do recetor
    11. Ícone do menu de trabalhos
    12. Ícone do menu de setor
    13. Ícone de arranque rápido
    14. Ícone de função de ampliação
    15. Ícone de vista de ecrã
    16. Ícone de camadas do mapa
    17. Vista do mapa central
    18. Ícone de seleção de limites
    19. Ícone de visualização de secção

Utilizar o modo padrão

Criar um setor

Note: Crie um setor por campo com todos os limites de setor desse campo nesse setor.

  1. Selecione o ícone de arranque rápido.

  2. Selecione o nome do setor, nomeie o setor e confirme (Figura 3).

    g201448

    Figura 3

    1. Ícone de arranque rápido
    2. Nome do setor
    3. Ícone de novo setor

Criação de um novo limite de setor

O limite é criado no exterior, centro do pneu frontal esquerdo.

  1. Conduza para a área.

  2. Selecione o ícone do menu de setores.

  3. Selecione o ícone de registo de limite de setores.

    g201212

    Figura 4

    1. Ícone do menu de setores
    2. Ícone de registo de limite de setores
    3. Ícone de pausa de registo de limites de setor
    4. Ícone de registo de limites de setor

  4. Conduza pelo perímetro do setor.

  5. Quando estiver perto do início, selecione o ícone de limite completo.

Nomeação e definição da categoria de um limite de setor

Note: Isto refere-se apenas a máquinas equipadas com RTK.

  1. Depois de criar um limite, mantenha o dedo na linha de limite.

  2. Quando a linha do limite estiver realçada, retire o dedo do ecrã e abre-se o menu de propriedades.

  3. Selecione as diferentes propriedades que deseja alterar, introduza a informação e confirme.

    g201280

    Figura 5

    1. Selecione o limite com o dedo.
    2. Limite
    3. Propriedades do limite
    4. Eliminar um limite
    5. Categoria
    6. Eliminar a categoria
    7. Nome

Criar um bico

  1. Selecione o ícone de configuração na parte inferior esquerda do ecrã principal.

  2. Selecione o ícone de acessórios, ícone de rampa e ícone de bicos (Figura 6).

  3. Selecione o ícone do novo bico na parte superior do ecrã (Figura 6).

  4. Selecione o bico com base na dimensão e cor (Figura 6).

    Note: A tabela seguinte mostra os bicos disponíveis da Toro. As definições são normas ISO.

    Note: O bico 015 (verde claro) não é o mesmo que o bico 15 (verde escuro).O bico 03 (azul escuro) não é o mesmo que o bico 10 (azul claro).

    BicoCor do BicoVazão
    Graphic 04Vermelho1,5 l/min
    Graphic 05Castanho1,9 l/min
    Graphic 06Cinza2,3 l/min
    Graphic 08Branco3,0 l/min
    Graphic 10Azul3,8 l/min
    Graphic 15Verde5,7 l/min

  5. Carregue no ícone NOME DO BICO (Figura 6).

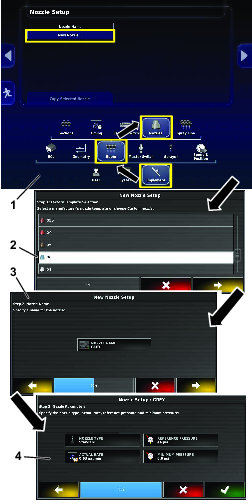

    g201302

    Figura 6

    1. Navegue para o ícone Novo bico.
    2. Selecione um bico com base na dimensão e cor.
    3. Caso pretenda, atribua um novo nome ao bico.
    4. Não altere os parâmetros do bico.

Utilizar o modo fácil

Criar um produto e volume do depósito

Note: Certifique-se de que as unidades são as corretas para utilização. Consulte Seleção das unidades de medição corretas no Manual do utilizador.

  1. Encha o depósito com água.

  2. Selecione o ícone do controlador do pulverizador e expanda o painel do controlador do pulverizador.

  3. Selecione o título do produto.

  4. Selecione o ícone do produto personalizado.

  5. Atribua o nome ao produto, selecione as taxas e selecione o aumento da taxa (Figura 7).

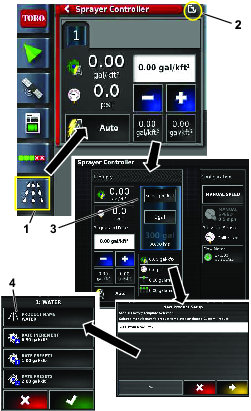

    g204900

    Figura 7

    1. Ícone do controlador do pulverizador
    2. Expanda o ícone
    3. Selecione o produto e termine o assistente da taxa
    4. Atribua o nome ao produto, selecione as taxas e selecione o aumento da taxa.

Criar um trabalho com o ícone de arranque rápido

  1. Selecione o ícone de arranque rápido na parte superior direita do ecrã.

  2. Introduza um novo nome para o trabalho (Figura 8).

    Note: Apenas para os pulverizadores 1750, execute o assistente de equilíbrio de válvulas antes de selecionar um bico.

  3. Selecione o bico correto.

    Note: Os bicos são criados no modo padrão; consulte Criar um bico.

  4. Selecione a região de trabalho em que vai pulverizar (ou seja, fairways, greens, tees, etc.) (Figura 8).

  5. Selecione as regiões excluídas em que não vai pulverizar (ou seja, bunkers, árvores, etc.). (Figura 8).

    Note: Consulte os vídeos do modo padrão acerca de pulverizar um limite dentro de outro limite.

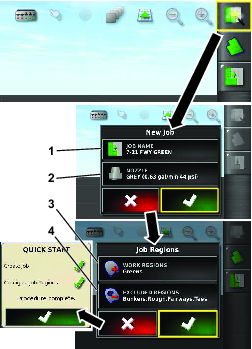

    g201216

    Figura 8

    1. Introduza um novo nome
    2. Selecione o bico
    3. Selecionar as regiões de trabalho
    4. Selecionar as regiões excluídas

  6. Rode o interruptor principal para a posição LIGAR (Figura 9 ou Figura 10).

  7. Rode os interruptores de secção (localizados entre os bancos) para a posição LIGAR (Figura 9 ou Figura 10).

    g200319

    Figura 9

    Controlos do pulverizador 5800

    1. Interruptor da secção principal
    2. Interruptores de secção
    g202822

    Figura 10

    Controlos do pulverizador 1750

    1. Interruptores de secção
    2. Interruptor da secção principal

  8. Para começar a pulverizar, ligue o ícone do interruptor principal (o interruptor principal fica verde) e conduza para a área de pulverização (Figura 2).

    Note: A máquina inicia a pulverização quando o pulverizador entrar na área de pulverização correta.

    Note: O visor mostra as áreas a serem pulverizadas com cinzento claro e a áreas a não pulverizar a cinzento escuro. Se o visor apresentar todas as áreas em cinzento claro, todas podem ser pulverizadas.

    Note: O visor, recetor e controlador de secção desligam-se quando a chave da máquina é rodada para a posição DESLIGAR. Encontra-se um interruptor principal (verde) para o visor na parte esquerda traseira da consola.
