Kit de sistema de fumigación de precisión GeoLink® X25 o X30

Note: Cree una parcela por campo, con todos los perímetros de parcela de dicho campo dentro de esa parcela.

1. Seleccione el icono de inicio rápido.

2. Seleccione el nombre de la parcela, escriba un nombre para la parcela y confirme (Figura 3).



   Figura 3

   1. Icono de inicio rápido
   2. Nombre de la parcela
   3. Icono de parcela nueva

El perímetro se crea en el exterior del neumático delantero izquierdo.

1. Conduzca a la zona.

2. Seleccione el icono del menú de parcelas.

3. Seleccione el icono Registrar perímetro de parcela.



   Figura 4

   1. Icono del menú de parcelas
   2. Icono Registrar perímetro de parcela
   3. Icono Pausar registro de perímetro de parcela
   4. Icono Completar registro de perímetro de parcela

4. Conduzca por todo el perímetro.

5. Cuando esté cerca del principio, seleccione el icono Completar perímetro.

Note: Esta función es aplicable a máquinas con RTK solamente.

1. Después de crear un perímetro, ponga el dedo sobre la línea que marca el perímetro.

2. Cuando la línea del perímetro esté resaltada, retire el dedo de la pantalla y se abrirá el menú de propiedades.

3. Seleccione las diferentes propiedades que desea cambiar, escriba la información y confirme.



   Figura 5

   1. Seleccione el perímetro con el dedo
   2. Perímetro
   3. Propiedades del perímetro
   4. Borrar un perímetro
   5. Categoría
   6. Borrar la categoría
   7. Nombre

1. Seleccione el icono de configuración en la esquina inferior izquierda de la pantalla principal.

2. Seleccione el icono del implemento, el icono de los brazos y el icono de las boquillas (Figura 6).

3. Seleccione el icono de boquilla nueva en la parte superior de la pantalla (Figura 6).

4. Seleccione la boquilla (tamaño y color) (Figura 6).

   Note: La tabla siguiente indica las boquillas de Toro disponibles. Los valores se ajustan a las normas ISO.

   Note: La boquilla 015 (verde claro) no es la misma que la boquilla 15 (verde oscuro).La boquilla 03 (azul oscuro) no es la misma que la boquilla 10 (azul claro).

   Boquilla	Color de la boquilla	Caudal
   04	Rojo	1,5 l/min
   05	Marrón	1,9 l/min
   06	Gris	2,3 l/min
   08	Blanco	3,0 l/min
   10	Azul	3,8 l/min
   15	Verde	5,7 l/min

5. Pulse el icono NOMBRE DE LA BOQUILLA (Figura 6).

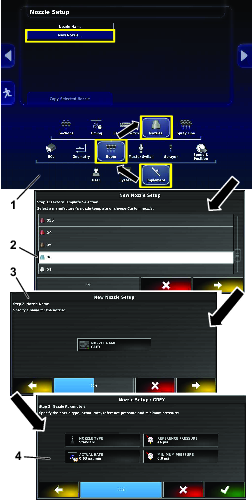

   Figura 6

   1. Vaya al icono de boquilla nueva.
   2. Seleccione una boquilla (tamaño y color).
   3. Si lo desea, cambie el nombre de la boquilla.
   4. No cambie los parámetros de la boquilla.

Note: Asegúrese de que las unidades son las que usted utiliza. Consulte Selección de unidades de medida en el Manual del operador.

1. Llene el depósito de agua.

2. Seleccione el icono del controlador del fumigador y despliegue el panel de control del fumigador.

3. Seleccione el título del producto.

4. Seleccione el icono de producto personalizado.

5. Escriba el nombre del producto, seleccione los caudales y seleccione el incremento de caudal (Figura 7).

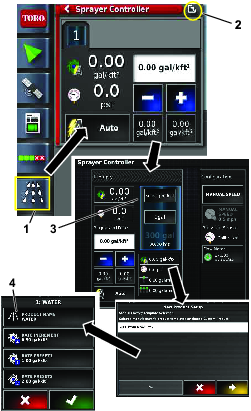

   Figura 7

   1. Icono del controlador del fumigador
   2. Expandir icono
   3. Seleccione el producto y complete el asistente de caudal
   4. Escriba el nombre del producto, seleccione los caudales y seleccione el incremento de caudal

1. Seleccione el icono de inicio rápido en la esquina superior derecha de la pantalla.

2. Introduzca un nombre nuevo para el trabajo (Figura 8).

   Note: En fumigadores 1750 solamente, ejecute el asistente de equilibrio de válvulas antes de seleccionar una boquilla.

3. Seleccione la boquilla correcta.

   Note: Las boquillas se crean en el modo estándar; consulte Creación de una boquilla.

4. Seleccione la zona de trabajo que va a fumigar (por ejemplo, calles, greenes, tees, etc.) (Figura 8).

5. Seleccione las zonas excluidas que no se van a fumigar (búnkers, árboles, obstáculos, etc.) (Figura 8).

   Note: Consulte los vídeos del modo de serie que tratan sobre la fumigación de un perímetro dentro de otro perímetro.

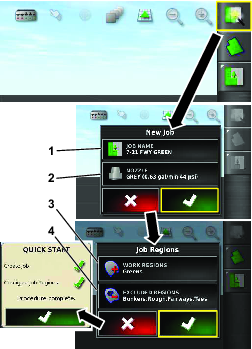

   Figura 8

   1. Introduzca un nombre nuevo
   2. Seleccione la boquilla
   3. Seleccione las zonas de trabajo
   4. Seleccione las zonas excluidas

6. Ponga el interruptor maestro en la posición de ACTIVADO (Figura 9 o Figura 10).

7. Ponga los interruptores de sección (situados entre los asientos) en la posición de ACTIVADO (Figura 9 o Figura 10).



   Figura 9

   Controles del fumigador 5800

   1. Interruptor maestro
   2. Interruptores de sección


   Figura 10

   Controles del fumigador 1750

   1. Interruptores de sección
   2. Interruptor maestro

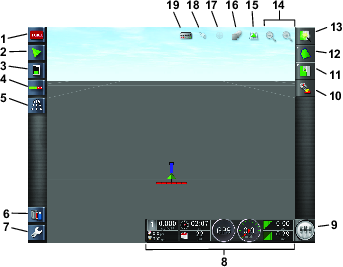

8. Para iniciar la fumigación, active el icono del interruptor maestro (el interruptor maestro se vuelve verde) y conduzca a la zona de fumigación (Figura 2).

   Note: La máquina empieza a fumigar cuando el fumigador se adentra en la zona de fumigación correcta.

   Note: La pantalla muestra las zonas a fumigar en gris claro, y las zonas excluidas en gris oscuro. Si la pantalla muestra gris claro en todas las zonas, todas las zonas pueden ser fumigadas.

   Note: La pantalla, el receptor y el controlador de sección se apagan cuando se gira la llave de la máquina a la posición de DESCONECTADO. El interruptor de encendido (verde) de la pantalla está situado en el lado izquierdo de la parte trasera de la consola.
