X25 GeoLink®-presisjonsspredersystemsett

Gresspreder i Multi Pro® 1750- eller 5800-serien

Innledning

GeoLink®-presisjonsspredersystemet kontrollerer automatisk sprøytemengden og sprøyteområdet. Systemet overvåker også sprøytet område, hastigheten til kjøretøyet og totalt sprøytet materialvolum. Du bestemmer ønsket sprøytevolum per enhetsområde, og spredersystemet opprettholder automatisk gjennomstrømningen innen verdiområdet for kjøretøyhastighet, og den viser kontinuerlig faktisk sprøytet materialvolum per område.

Les denne håndboken nøye, slik at du lærer å bruke og vedlikeholde produktet på riktig måte. Informasjonen i denne håndboken kan hjelpe deg og andre med å unngå person- og produktskader. Selv om Toro utformer og produserer sikre produkter, har du selv ansvaret for at produktet brukes på en forsvarlig og riktig måte. Du kan kontakte Toro direkte på www.Toro.com for informasjon om produkter og tilbehør, hjelp til å finne en forhandler eller for å registrere produktet ditt.

Hvis maskinen må repareres eller du trenger originale Toro-deler eller mer informasjon, kan du kontakte et autorisert forhandlerverksted eller Toros kundeserviceavdeling. Ha modell- og serienummer for hånden når du tar kontakt.

Denne brukerhåndboken identifiserer potensielle farer og har sikkerhetsmeldinger som identifiseres ved hjelp av sikkerhetsvarselssymbolet (Figur 1) som advarer om farer som kan føre til alvorlig personskade eller død hvis du ikke følger anbefalte forholdsregler.

g000502

Figur 1

  1. Sikkerhetsvarselssymbol

I tillegg brukes to ord for å utheve informasjon. Viktig gjør oppmerksom på spesiell mekanisk informasjon og Obs henviser til generell informasjon som er verdt å huske.

Advarsel

CALIFORNIA

Proposition 65-advarsel

Bruk av dette produktet kan forårsake eksponering for kjemikalier som staten California vet forårsaker kreft, fødselsdefekter eller annen forplantningsskade.

Sikkerhet

Les brukerhåndboken slik at du forstår innholdet før du bruker konsolldatamaskinen.

  • Oppbevar disse instruksjonene sammen med brukerhåndboken for gressprederen.

  • Det er veldig viktig at alle som bruker dette utstyret har tilgang til disse instruksjonene hele tiden.

  • Les disse instruksjonene og instruksjonene i brukerhåndboken for gressprederen nøye. Gjør deg kjent med kontrollene og hvordan utstyret skal brukes.

  • Aldri la barn eller personer som ikke har lest disse instruksjonene bruke kontrollene.

  • Ikke sprøyt hvis andre personer, spesielt barn, eller dyr befinner seg i nærheten.

  • Kjemikalier kan skade mennesker, dyr, planter, jordsmonn eller annen eiendom. For å unngå personlig og miljømessig skade:

    • Velg kjemikalier som er egnet for jobben.

    • Følg produsentens instruksjoner på beholderen til kjemikaliene. Bruk og behandle kjemikaliene som anbefalt.

    • Behandle og bruk kjemikaliene forsiktig.

    • Bruk alt av nødvendig verneutstyr.

    • Pass på at du kun håndterer kjemikalier i godt ventilerte områder.

    • Aldri røyk når du håndterer kjemikalier.

    • Avhend ubrukte kjemikalier og beholdere på riktig måte.

  • Husk at føreren eller brukeren er ansvarlig hvis andre personer utsettes for ulykker eller farer eller eiendom utsettes for skade.

Oversikt over produktet

g204997

Figur 2

X25-kontrollkonsoll

g204996

Figur 3

Satellittmottaker

g204995

Figur 4

Automatisk seksjonskontroller (ASC)

g205645

Figur 5

Gjennomstrømningsmåler av turbintype

g205646

Figur 6

Trykktransduser

Gjør deg kjent med alle kontroller før du starter motoren og bruker sprederen.

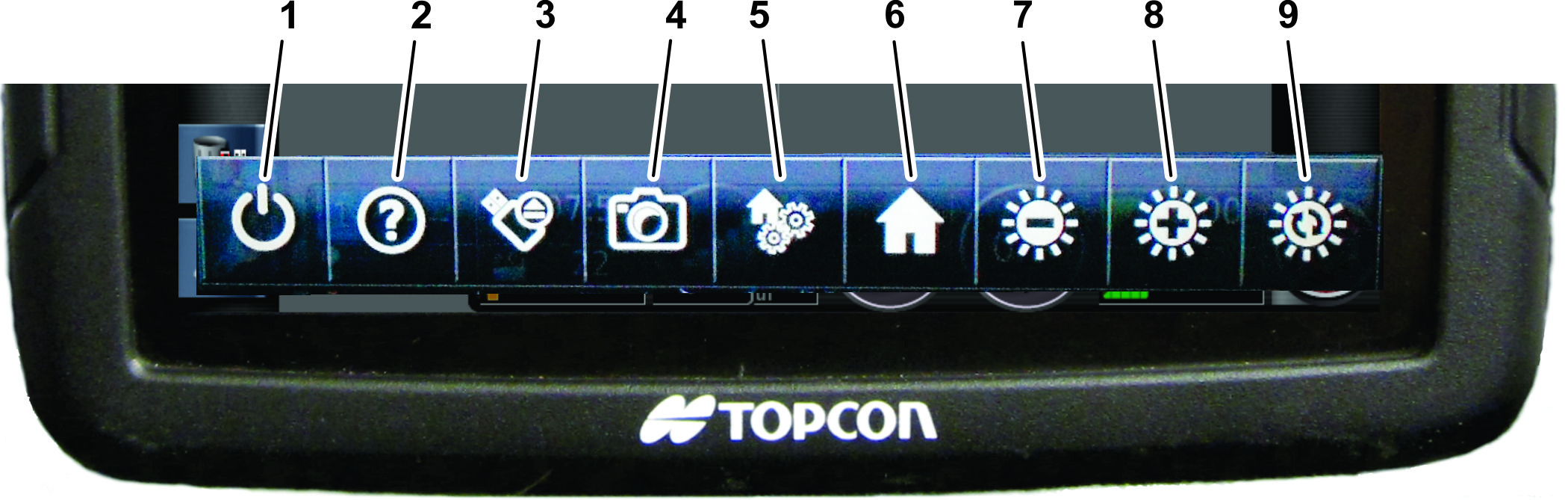

Flytende menylinje

g203292

Figur 7

  1. Slå av-ikon
  2. Hjelpikon
  3. Løs ut USB-ikon (vises når en USB-lagringsenhet er satt inn i X25-monitoren)
  4. Skjermregistreringsikon
  5. Ikon for administrering av globale startskjermbilder
  6. Startskjermbildeikon
  7. Lysstyrkekontrollikon (reduser lysstyrken)
  8. Lysstyrkekontrollikon (øk lysstyrken)
  9. Lysstyrkemodusikon (automatisk modus, dagmodus og nattmodus)

Bruke den flytende menylinjen

Tilgang til den flytende menylinjen

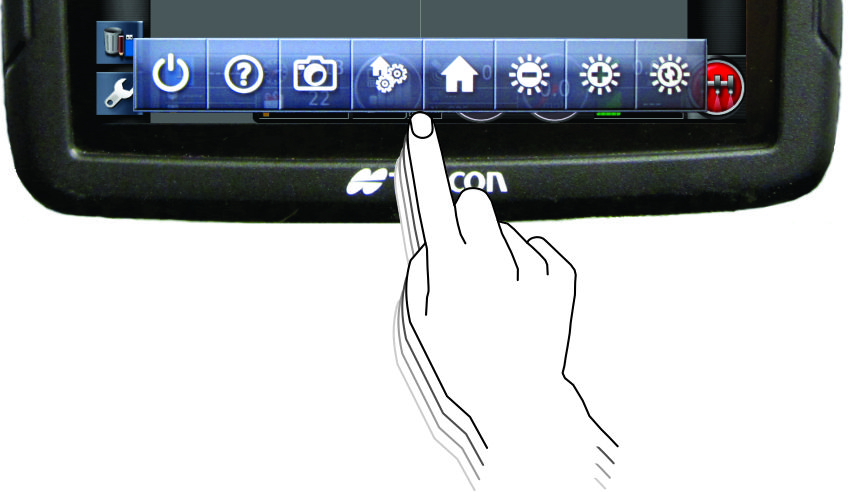

Sveip oppover fra bunnen av skjermen for å få tilgang til flytende menylinjen (Figur 8).

g203365

Figur 8

Slå av-ikon

Bruk SLå AV-ikonet til å slå av GeoLink-systemet (Figur 7).

Note: Under normal drift slås X25-spredersystemet På når nøkkelbryteren er i KJøR-stillingen, og slås AV når nøkkelbryteren er i SLå AV-stillingen.

Hjelpikon

Trykk på HJELP-ikonet på den flytende menylinjen for å vise de individuelle hjelpikonene som beskriver kontrollene på den gjeldende skjermen (Figur 7). Trykk på de individuelle hjelpikonene for å vise en beskrivende tekst for den aktuelle kontrollen (Figur 9). Trykk på hjelpikonet på den flytende menylinjen igjen for å fjerne de individuelle hjelpikonene.

g203343

Figur 9

  1. Individuelt hjelpikon
  2. Beskrivende tekst

Løs ut USB-ikon

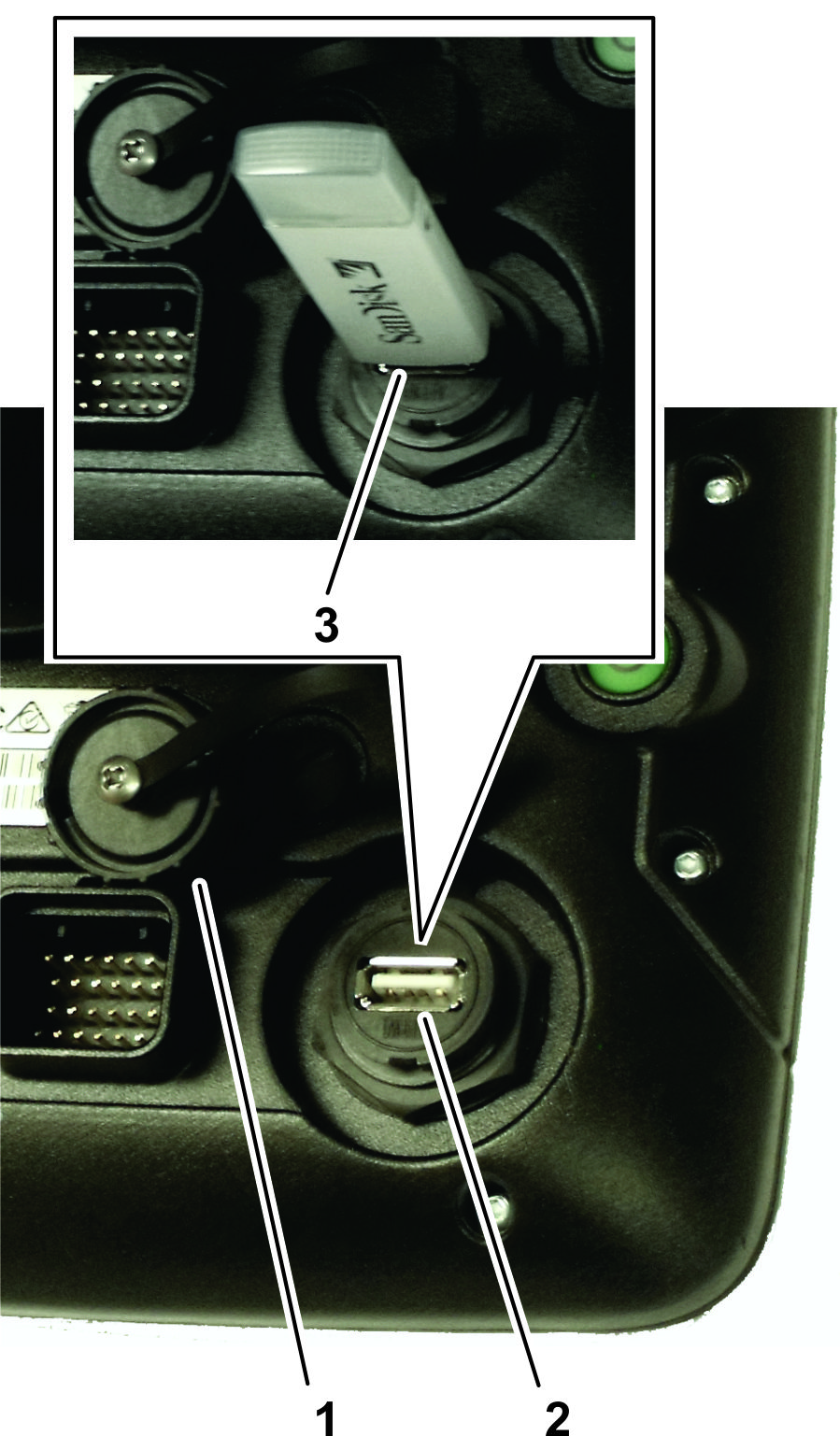

Trykk på LøS UT USB-ikonet før du fjerner en USB-enhet fra X25-kontrollkonsollen (Figur 7). Løs ut USB-ikonet vises kun på den flytende menylinjen, når du har satt inn en USB-lagringsenhet i USB-porten.

Note: USB-porten (ikke vist) er plassert på baksiden av monitoren.

Ta skjermbilde-ikon

Trykk på TA SKJERMBILDE-ikonet for å registrere det innholdet som vises på skjermen, på USB-lagringsenheten.

Ikon for administrering av globale startskjermbilder

Trykk på ikonet for ADMINISTRERING AV GLOBALE STARTSKJERMBILDER for å lagre oppsettet for driftsskjermen. Bruk administrering av globale startskjermbilder for å få det ryddigere på driftsskjermbildet eller gå raskt tilbake til å vise den nødvendige informasjonen på driftsskjermbildet. Vis eller skjul de nødvendige visningene i driftsskjermbildet, og trykk på ikonet for LAGRING AV STARTSKJERMBILDE for å lagre oppsettet.

Lysstyrkekontrollikoner

Bruk ikonene for SKJERMLYSSTYRKE (Figur 7) til å justere lysstyrken på kontrollkonsollen:

  • Trykk på (-) lysstyrkeikonet for å redusere lysstyrken på skjermen.

  • Trykk på (+) lysstyrkeikonet for å øke lysstyrken på skjermen.

  • Trykk på lysstyrkemodusikonet for å velge ett av de følgende:

    • Auto (bruker lyssensoren i kontrollkonsollen for å justere skjermens lysstyrke)

    • Dagmodus (forhåndsinnstilt skjermlysstyrke for bruk ved sterkt belysning)

    • Nattmodus (forhåndsinnstilt skjermlysstyrke for bruk i svak belysning)

På/av-knapp

Important: Systemet slås På når du starter maskinen. På/av-knappen er ikke nødvendig for å starte systemet.

  • Under normal drift slår du På X25-spredersystemet, ved å sette nøkkelbryteren i KJøR-posisjon.

    Note: Dersom det er nødvendig, kan du slå På X25-spredersystemet, ved å trykke på av/på-knappen på baksiden av kontrollkonsollen (Figur 10).

  • Slå AV X25-spredersystemet, ved å sette nøkkelbryteren i SLå AV-posisjon.

    Note: I nødstilfeller kan du slå av X25-spredersystemet, ved å trykke på av/på-knappen på baksiden av kontrollkonsollen (Figur 10).

Note: Å slå konsollen av på korrekt måte, påvirker ikke dataene som er lagret i ECU-minnet.

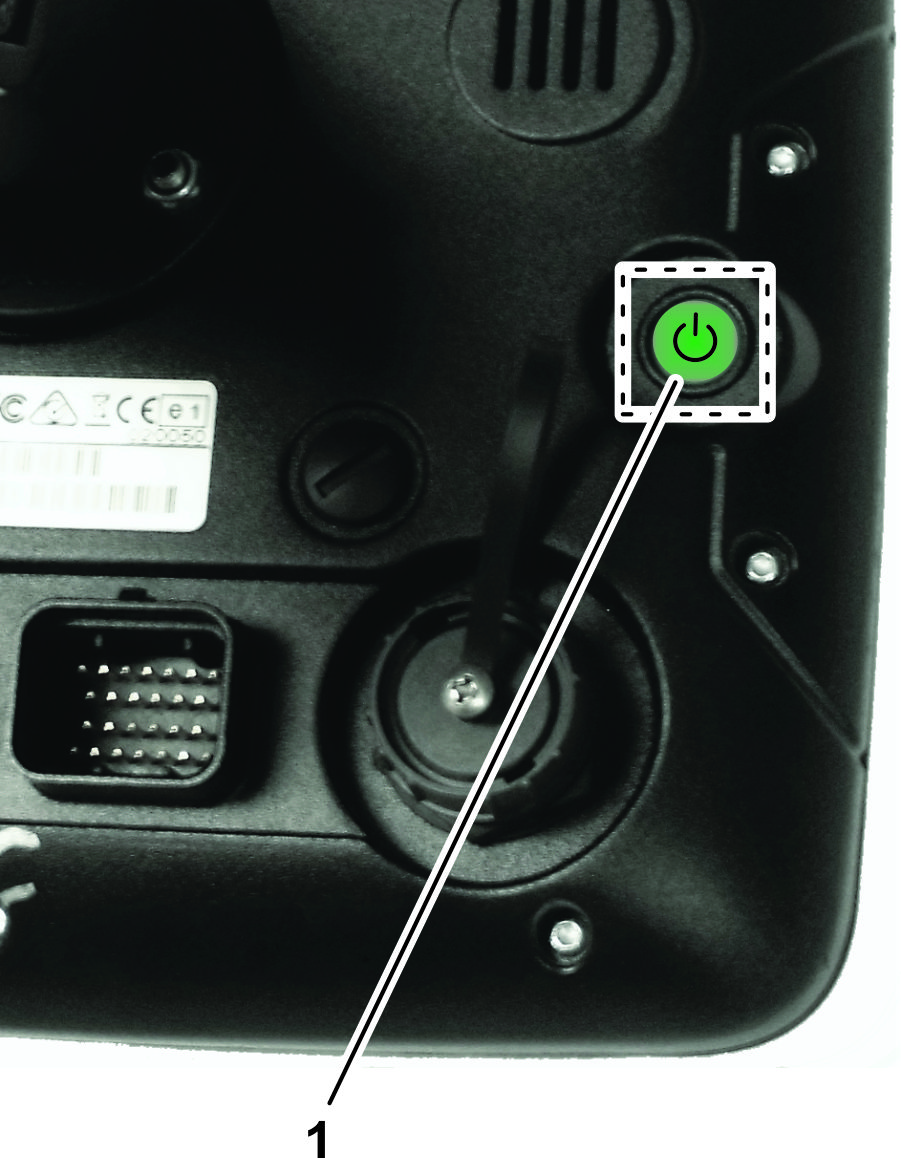

g203113

Figur 10

  1. På/av-knapp – grønn

Avbryt- og bekreft-knapper

Bruk disse knappene for å avbryte eller bekrefte en oppføring eller et valg. Du må velge en av disse knappene for å gå videre fra en hvilken som helst skjerm som viser dem (Figur 11).

g030695

Figur 11

Redskapsindikatorenes farger

Disse indikatorene viser kjøretøyets og redskapets posisjon og retning.

Redskapsfargen angir statusen for bruk av produktpåføring som følger (Figur 12):

  • Rød – bomseksjonen er av.

  • Blå – bomseksjonen er sperret (på og uten gjennomstrømning, vanligvis på grunn av lav hastighet eller lavt trykk).

  • Gul — bomseksjonen er på og uten gjennomstrømning med hensikt (vanligvis fordi automatisk seksjonskontroll stopper gjennomstrømningen).

  • Grønn – bomseksjonen er på og med gjennomstrømning.

    g031203

    Figur 12

Det er viktig at brukeren forstår de følgende akronymene:

  • WAAS (Wide Area Augmentation System) – Dette amerikanske posisjonskorrigeringssystemet ble utviklet av det amerikanske luftfartsverket for å tjene som et luftnavigeringshjelpemiddel ved å forbedre nøyaktigheten av og tilgjengelighet for GPS-signaler.

  • RTK (Real Time Kinematic) – RTK-nettverk – dette er et nettverk av basestasjoner som overfører posisjonsdata til en server via internett. Maskiner med GPS-veiledning som er utstyrt med RTK-korrigering utveksler data med serveren, sender posisjonsinformasjon og mottar korrigerende informasjon via mobildatautvekslinger. Serveren bruker posisjonsdata fra basestasjonen til å beregne posisjonskorrigeringsdata og sender dem til kjøretøy gjennom mobilmodemet. Korrigert GPS-posisjon gir posisjon med nøyaktighet på 1–2 cm i sanntid.

  • GLONASS (Global Navigation Satellite System (russisk GNSS)) – dette lar GPS-mottakeren bruke det russiske satellittnavigasjonssystemet, i tillegg til GPS.

Bruk

Datamaskinen i automatisk seksjonskontroller (ASC) styrer sprøytemengden for varierende kjøretøyhastigheter. Du bestemmer ønsket sprøytevolum per enhetsområde, og ASC opprettholder automatisk gjennomstrømningen innen verdiområdet for kjøretøyhastighet, og viser kontinuerlig faktisk sprøytet materialvolum per område. X25-kontrollkonsollen overvåker også sprøytet område, hastigheten til kjøretøyet og totalt sprøytet materialvolum.

Du kan konfigurere alternativer for globalt posisjoneringssystem for GeoLink-systemet på to måter:

  • Still inn GPS til å bruke WAAS med RTK-korrigering (GPS-signal med posisjons- og plasseringskorrigeringsdata som overføres gjennom et mobilmodem).

  • Still inn GPS til å bruke kun WAAS (GPS uten korrigeringsdata) for plassering og veiledning.

Når GeoLink-systemet stilles inn til å bruke WAAS med RTK-korrigering, øker posisjoneringsnøyaktighet til GeoLink-spredersystemet og ytterligere funksjoner med X25-kontrollkonsollen blir aktivert.

Note: Kontroller at sprederen er riktig kalibrert før du starter å sprøyte.

Note: Påse at InfoCenter er satt til GeoLink før du bruker skjermen til å sprøyte.

Forstå de ulike visningsmodusene

Hvilke sprederkontroller, alternativer og innstillinger som er tilgjengelig, er avhengig av hvilken visningsmodus du bruker. Visningsmodus styres gjennom brukertilgangsnivåmenyen på innstillingsskjermen.

  • Enkel modus – denne modusen er beregnet for generell sprøyting som alle operatører kan bruke.

  • Standardmodus – denne modusen er beregnet på jobboppsett, opprettelse av arealgrense, kalibrering og generell sprøyting. Du kan passordbeskytte standardmodus og bruke denne modusen for oppsett av tilleggsfunksjoner for GeoLink-systemet. Standardmodusinformasjon er i videoformat. Se videoene på USB-stasjonen som fulgte med GeoLink-systemet eller på www.Toro.com.

    Note: Bruk standardmodus når du tilordner en sprøytegrense.

  • Ekspertmodus – denne modusen er beregnet på bruk av distributøren for å diagnostisere og feilsøke systemfeil. Ekspertmodus er passordbeskyttet og lar distributøren bistå med kundeservice.

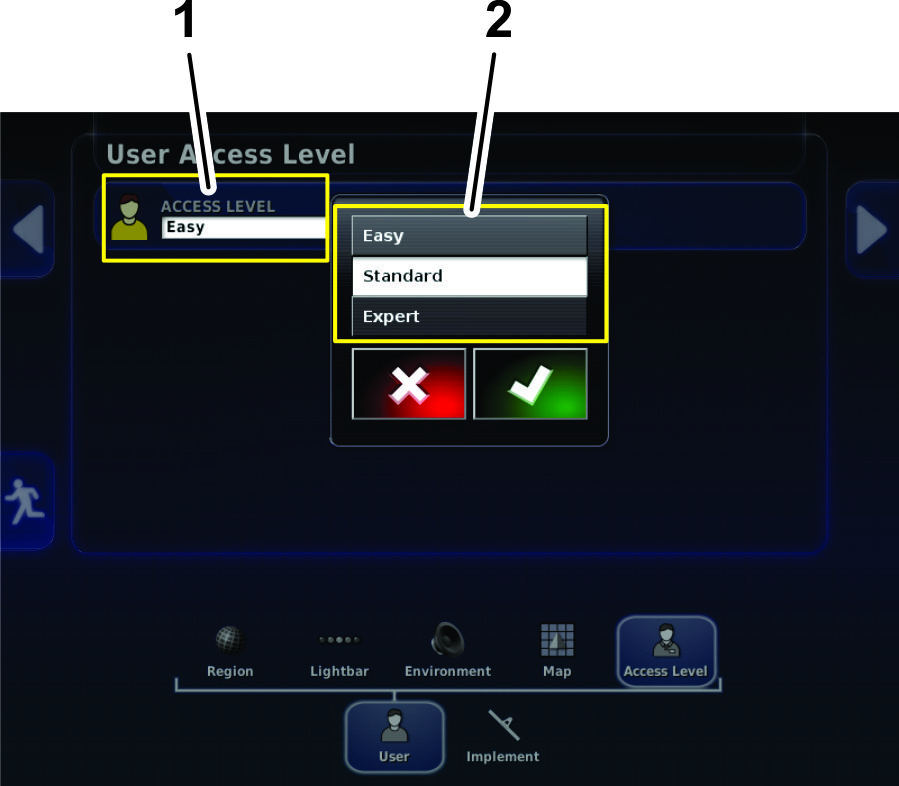

g204034

Figur 13

Innstillingsskjerm

  1. Gjeldende tilgangsnivå
  2. Liste over tilgangsnivåer

Starte X25-kommandokonsollen

  1. Påse at GeoLink-komponentene og finishingsettet er montert.

  2. Start maskinen, og vent et par sekunder til kommandokonsollen har startet.

    Note: Husk følgende om å starte og slå av kommandokonsollen:

    • Slå maskinen av for å slå AV kommandokonsollen og X25-spredersystemet.

    • Kun Slå av-ikonet på den flytende menylinjen skal brukes til å slå av skjermen.

    • Den grønne knappen på baksiden av kommandokonsollen slår strømmen for konsollen på eller av.

    • Å slå kommandokonsollen av påvirker ikke dataene som er lagret på datamaskinen.

Bruke berøringsskjermen

Du får tilgang til, legger til eller endrer sprederinformasjon på X25-kontrollkonsollen ved å berøre skjermen og arbeide med de individuelle ikonene.

  • Trykk på et av ikonene på skjermen for å se hva som vises på skjermen.

  • Ytterligere alternativer vises når du trykker på et bestemt ikon.

  • Velg alternativene etter behov.

  • Bekreft den nye skjermvisningen (Figur 11).

Velge språk og godta lisensavtalen

Skjermen som følger oppstartsskjermbildet, viser språkvalg og sluttbrukeravtalen (EULA).

  1. Hvis nødvendig, trykk på språkikonet for å endre X25-skjermen til et annet språk (Figur 14).

    Note: Når du velger språk på sluttbrukeravtaleskjermen, endres språkvalget for hele X25-brukergrensesnittet. Du kan også endre språket i brukerinnstillinger.

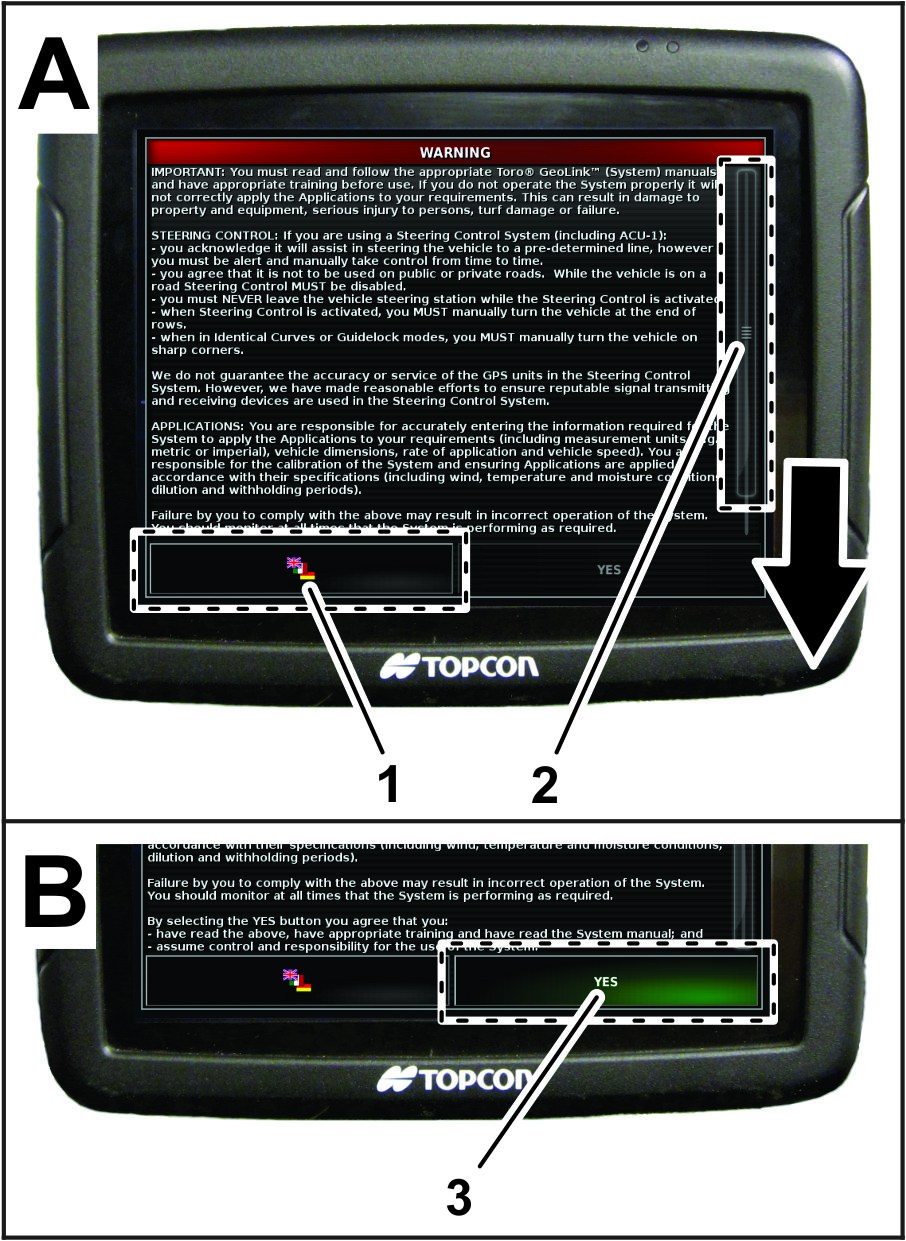

    g203216

    Figur 14

    1. Språkikon
    2. Rullefelt
    3. Ja-ikon

  2. I dialogboksen for valg av språk, gå til ønsket språk, velg det fra listen og trykk på ja-ikonet (Figur 15).

    X25-kontrollkonsollen starter på det valgte språket.

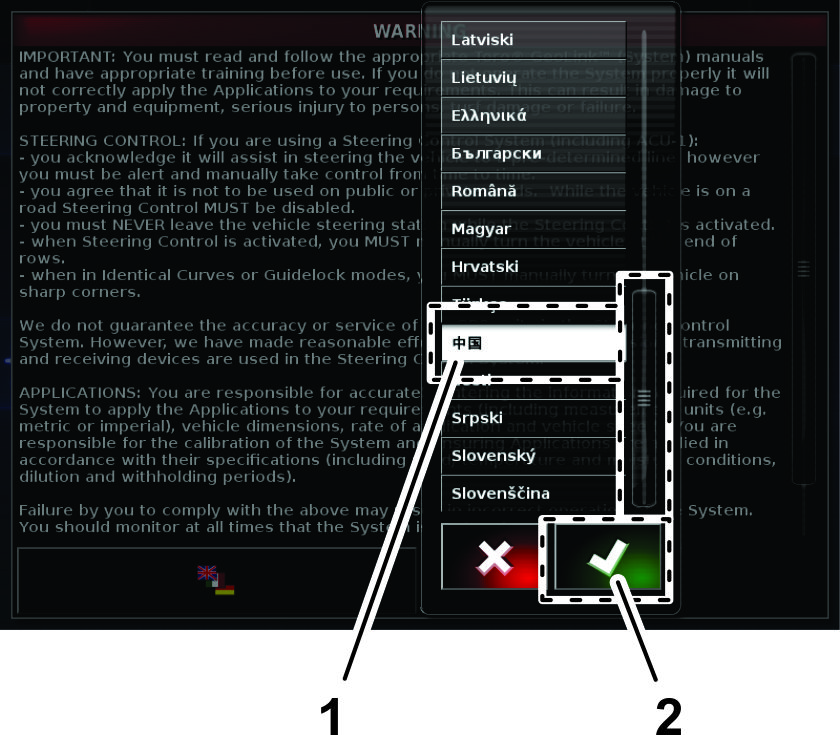

    g203217

    Figur 15

    1. Valgt språk
    2. Bekreftelsesikon

  3. Les sluttbrukeravtalen (Figur 14).

    Bruk rullefeltet for å navigere til bunnen av skjermen. Ja-ikonet endres til grønt (Figur 14).

  4. Trykk på JA-ikonet for å gå til startskjermbildet (Figur 14).

Bruke hovedbryteren på X25-kontrollkonsollen

g203807

Figur 16

  1. Grønt hovedbryterikon (systemet klart, sprederkontrolleren på)
  2. Hvit (standby)

Hovedbryterikonet angir systemets beredskap (Figur 16) med følgende farger:

  • Grønn – angir at systemet er klart og sprederkontrolleren er på og fungerer.

  • Hvit – sprederkontrolleren er i standbymodus.

  • Rød – indikerer at systemet er ikke klart og sprederkontrolleren er av og kan ikke brukes.

Når hovedbryterikonet er rødt, trykk på ikonet for å vise hovedbryterens status, som viser antall aktive alarmer (Figur 17).

g205202

Figur 17

Du kan når som helst trykke på bekreftelsesikonet (Figur 17) for å gå tilbake til hovedskjermbildet og fullføre de nødvendige korrigerende tiltakene.

Bruke hovedbryteren

Multi Pro 1750-gresspreder

Hovedbryteren på startskjermbildet viser om spredersystemet er på eller av (Figur 16).

Bruke hovedbryteren

Multi Pro 5800-gresspreder

Hovedbryteren på startskjermbildet slår spredersystemet på eller av (Figur 16). Denne bryteren fungerer ikke hvis hovedseksjonsbryteren (fotbryteren) eller maskinens brytere for venstre, midtre og høyre seksjon er i AV-stillingen. Se brukerhåndboken for informasjon om hovedseksjonsbryteren og de tre seksjonsbryterne.

  • Trykk på hovedbryterikonet for å kjøre spredersystemet (ikonet blir grønt).

  • Trykk på hovedbryterikonet for å slå av spredersystemet (ikonet blir hvitt).

Velge riktige måleenheter

Følgende alternativer er tilgjengelige: metrisk, amerikansk standard og britisk standard. Alternativene for amerikansk standard (US) og britisk standard (UK) finnes fordi gallons og væskeunser er ulike måleenheter i USA og Storbritannia.

  1. Trykk på oppsettsikonet på hovedskjermen (Figur 18).

    g204035

    Figur 18

    1. Oppsettsikon

  2. Trykk på brukerikonet (Figur 19).

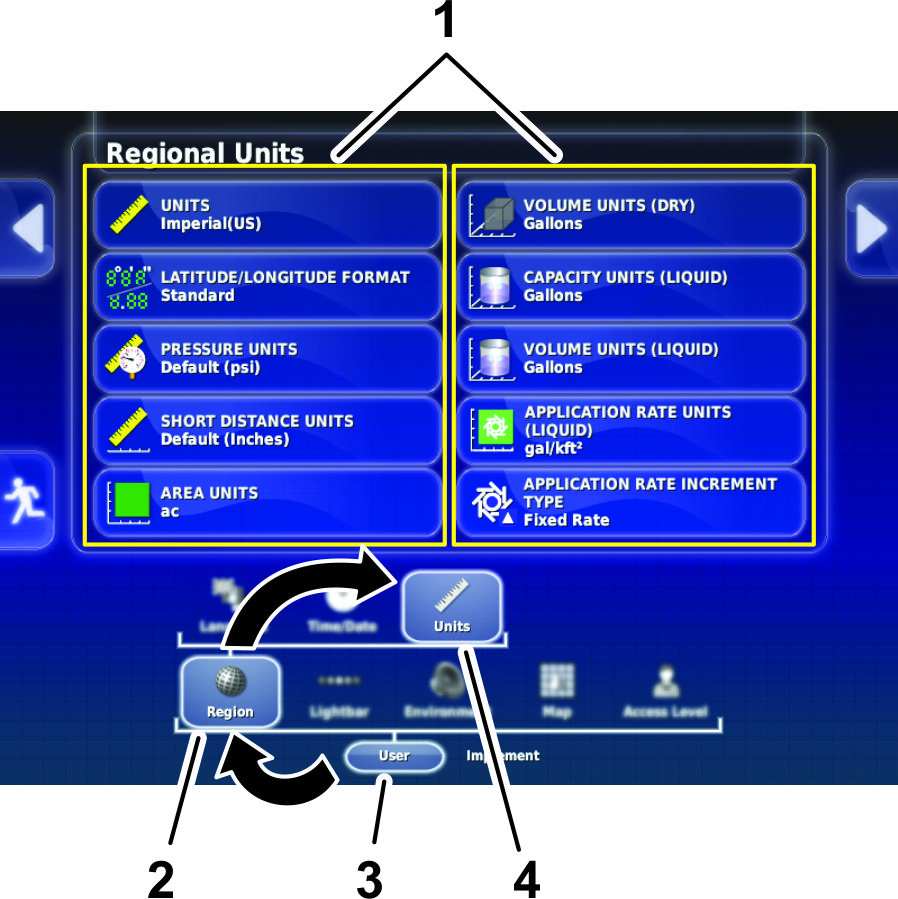

    g203793

    Figur 19

    1. Enhetskategorier
    2. Områdeikon
    3. Brukerikon
    4. Måleenhetsikon

  3. Trykk på områdeikonet (Figur 19).

  4. Trykk på måleenhetsikonet (Figur 19).

  5. Velg ønskede måleenheter og sprøytemengde, og trykk på bekreftelsesikonet (Figur 20).

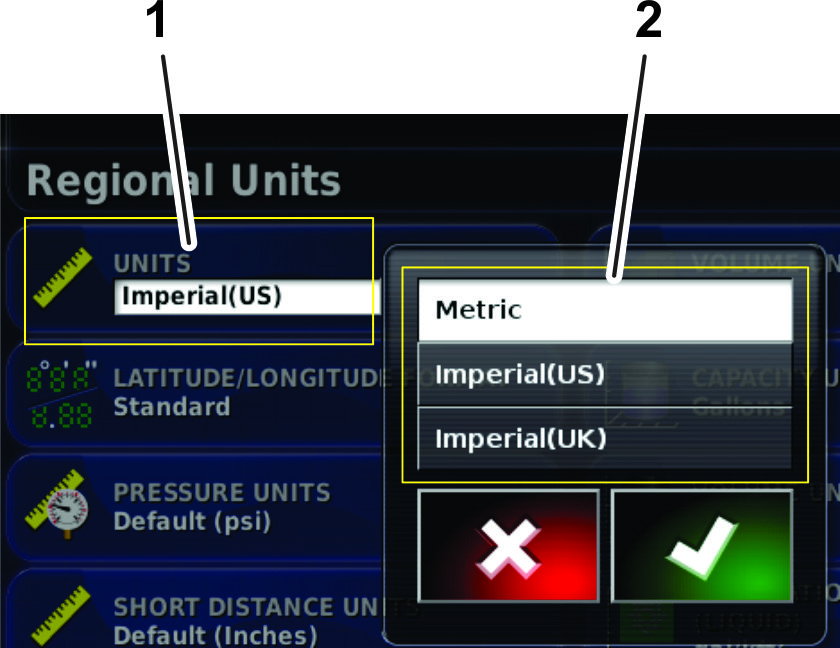

    g204046

    Figur 20

    1. Gjeldende måleenhet
    2. Liste over måleenheter

Bruke enkel modus

Bruk enkel modus ved sprøyting av områder med definerte grenser. Denne lar deg velge fra jobblisten og vise sprøyteområdet.

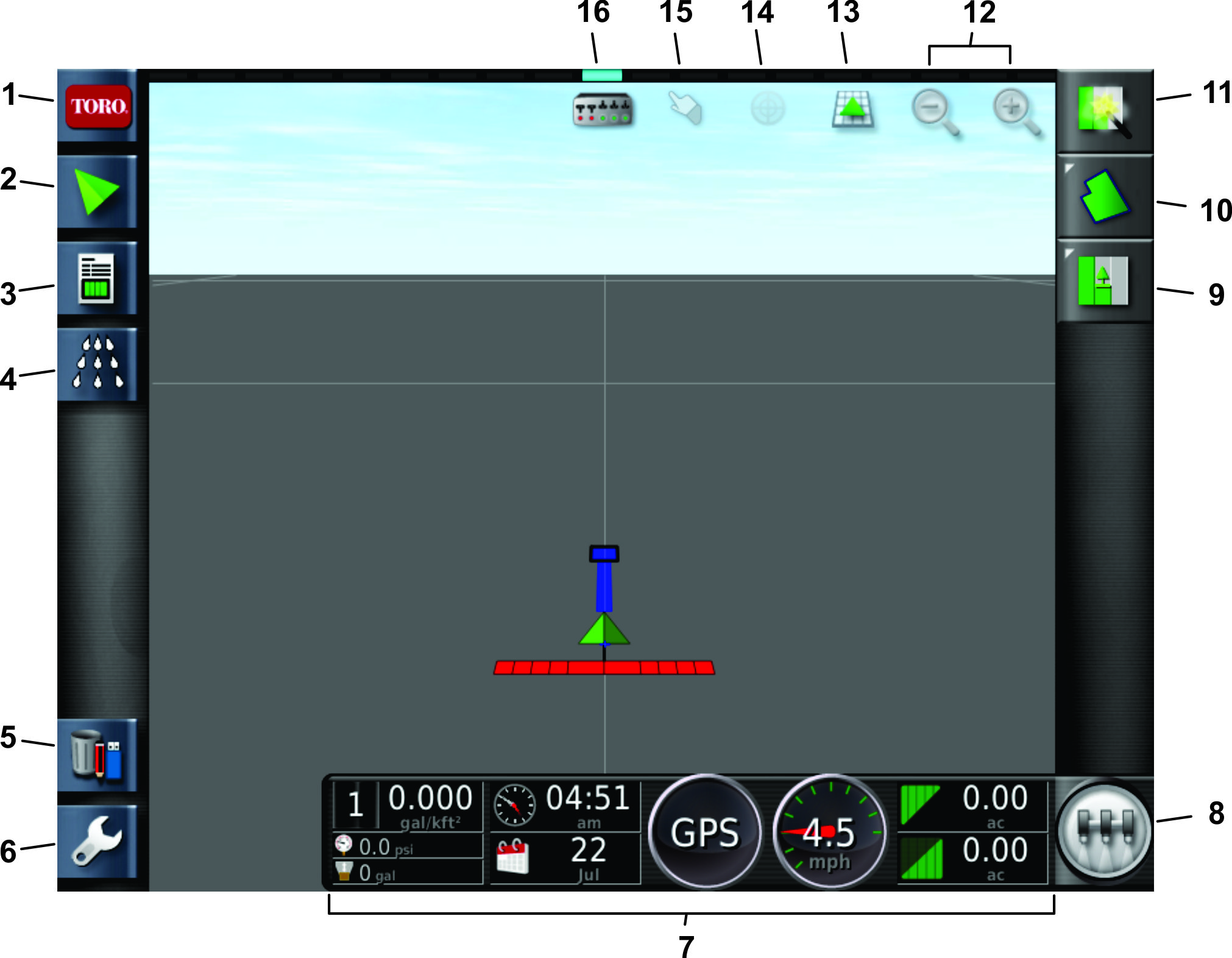

g203493

Figur 21

Skjerm i enkel modus

  1. Systeminformasjonsikon
  2. Veiledningsikon
  3. Jobbinformasjonsikon
  4. Sprederkontrollerikon
  5. Lagerstyringsikon
  6. Oppsettsikon
  7. Sprederdashbord
  8. Masterbryterikon
  9. Jobbmenyikon
  10. Arealmenyikon
  11. Hurtigstartikon
  12. Zoomfunksjonsikon
  13. Skjermvisningsikon
  14. Sentrert kartvisning
  15. Grensevalgsikon
  16. Bomvisningsikon

Bruke de ulike sprøytemetodene

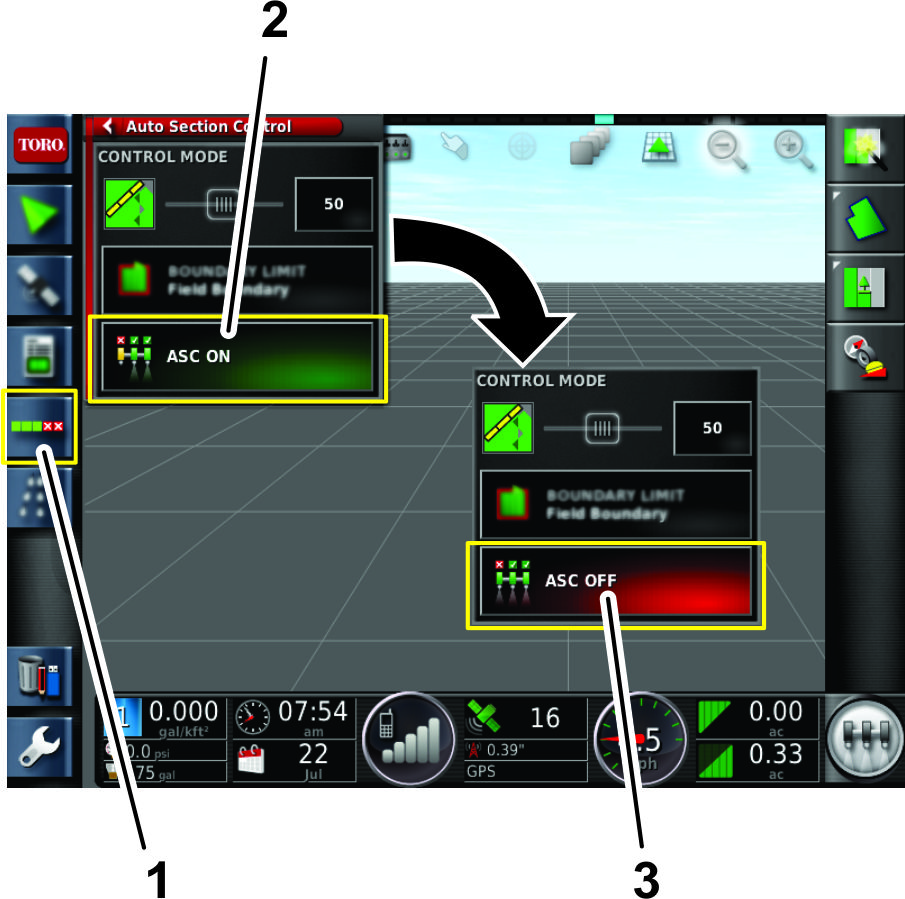

Ikon for automatisk seksjonskontroller (ASC)

InnstillingerBeskrivelse
ASC PÅGeoLink styrer driften av individuelle dyseseksjoner.
ASC AVOperatøren styrer dyseseksjonene som grupper med bryterne for venstre, midtre og høyre sprederseksjon.

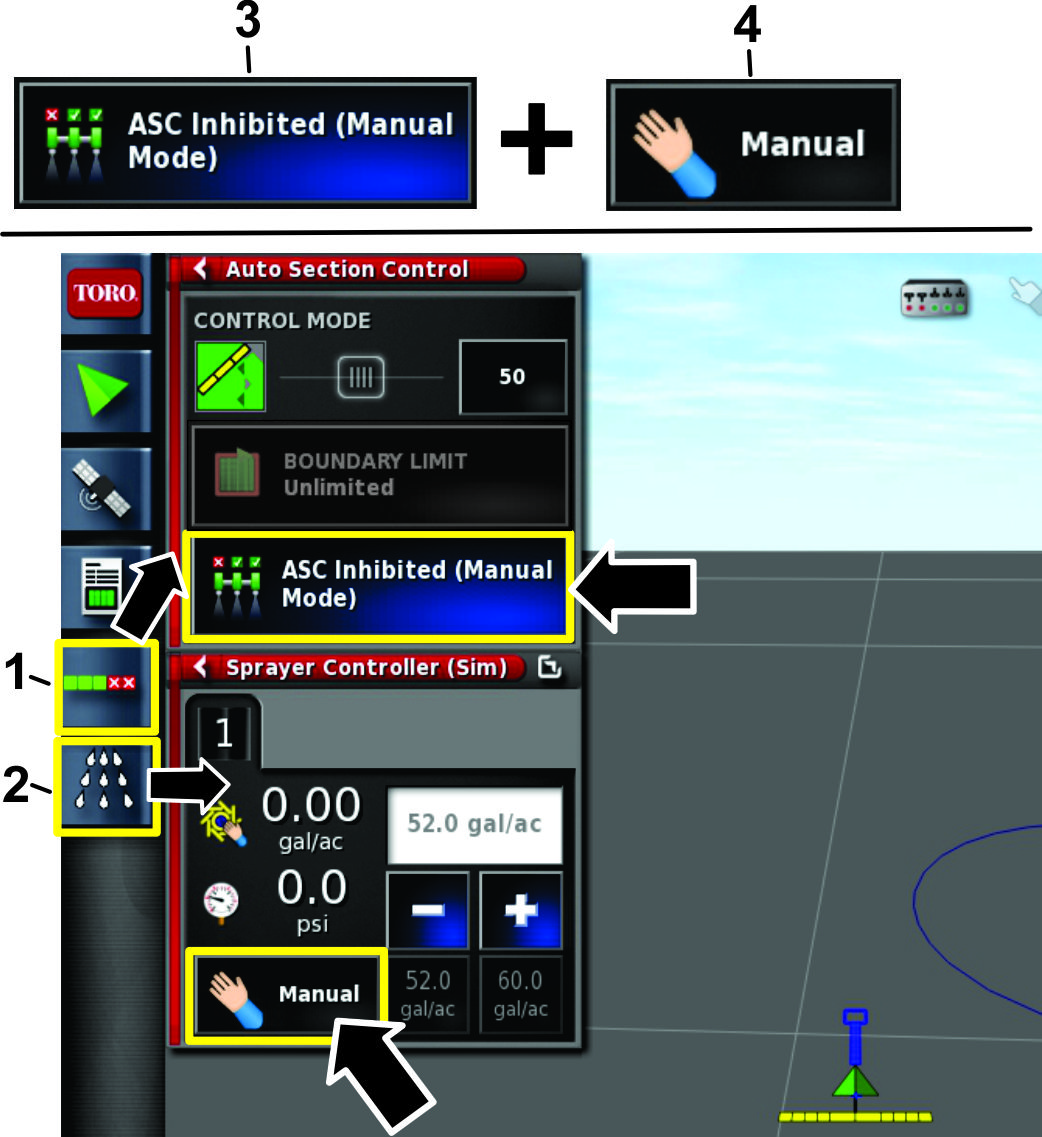

ASC SPERRET (MANUELL MODUS)Operatøren styrer dyseseksjonene som grupper med bryterne for venstre, midtre og høyre sprederseksjon.

Yttergrenseikon

InnstillingerBeskrivelse
AREALGRENSEGeoLink slår på dyseseksjoner når gressprederen kommer innenfor grensen til et jobbområde som du har definert for en sprøytejobb.
GeoLink slår av dyseseksjoner når gressprederen kommer innenfor grensen til ekskluderte områder i jobbområdet.
GeoLink slår av dyseseksjoner når gressprederen går utenfor grensen til et eksisterende jobbområde.
GeoLink slår av dyseseksjonene ved overlapping ved gjennomløpssprøyting.
UBEGRENSETGeoLink styrer ikke dyseseksjoner innenfor grensen til et jobbområde eller ekskluderte områder innenfor jobbområdet.
GeoLink slår av dyseseksjonene ved overlapping ved gjennomløpssprøyting.
Arealgrense deaktivertOperatøren av gressprederen slår venstre, midtre og høyre sprayseksjon av eller på.
GeoLink styrer ikke dyseseksjoner.
GeoLink styrer ikke overlapping ved gjennomløpssprøyting.

Mengdereguleringsikon

InnstillingerBeskrivelse
Automatisk (auto)GeoLink styrer sprøytemengden basert på sprøytemengden du stiller inn for den aktive sprøytejobben, eller hastigheten du stiller inn i sprederens kontrollpanel.
ManuellDu styrer sprøytemengden mens du sprøyter.

Sprøyte med en arealgrense

Denne metoden gjør det mulig å sprøyte eller ekskludere sprøyting i et jobbområde definert av en grense: innenfor definerte grenser som er konfigurert. Du oppretter grenser ved hjelp av skjermen i standardmodus.

Metoden for sprøyting med arealgrense tillater følgende:

  • GeoLink-systemet styrer dyseseksjonene innenfor en arealgrense og med gjennomløpsstyring.

  • GeoLink-systemet styrer sprøytemengden.

  1. Velg ikonet for konfigurering av automatisk seksjonskontroller (ASC-ikonet), og sprederkontrollikonet (Figur 22).

  2. Velg ASC-ikonet for å angi det som På, velg yttergrense som AREALGRENSE og velg sprøytemengdekontroll som AUTOMATISK (Figur 22).

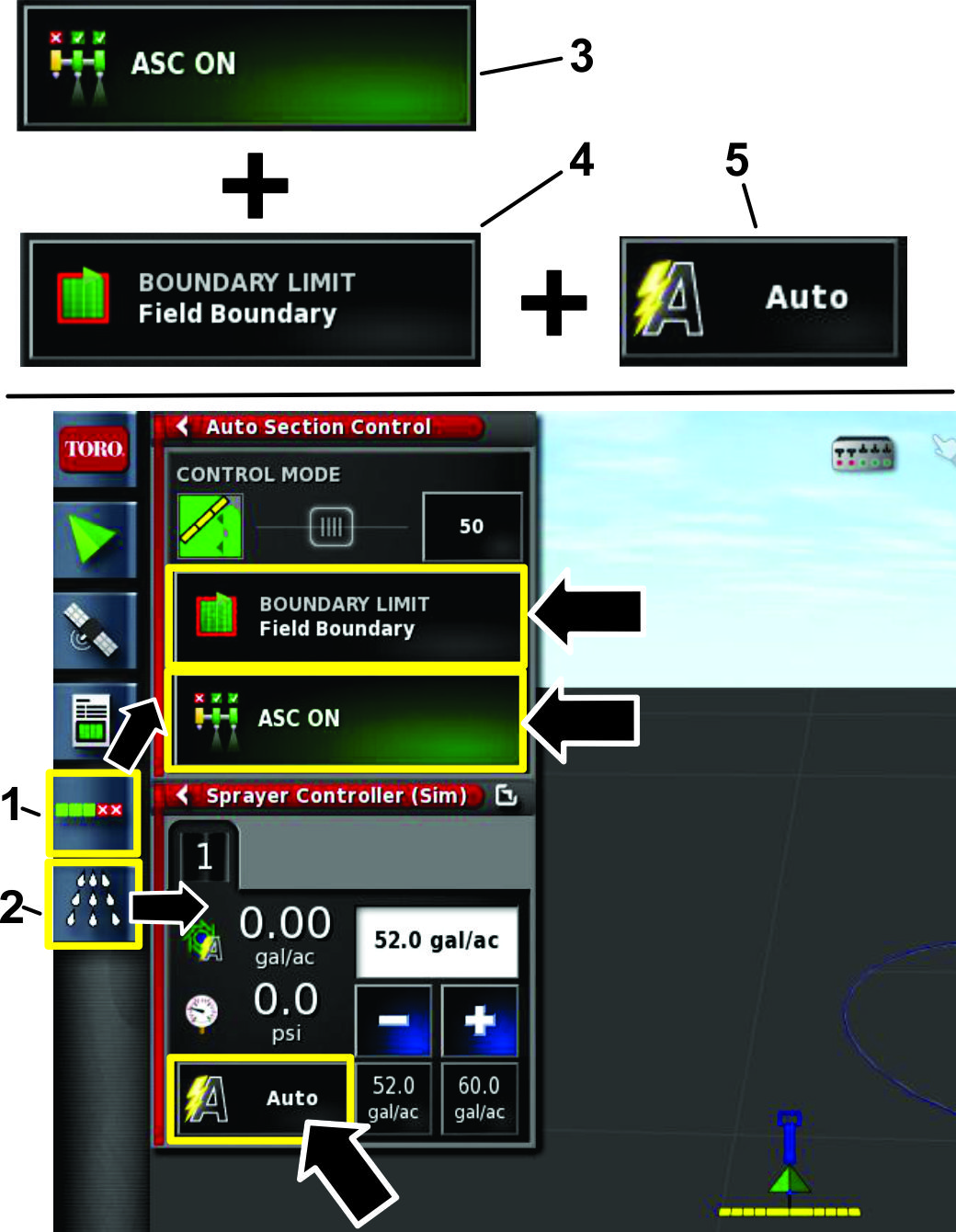

    g209112

    Figur 22

    1. Ikon for konfigurering av automatisk seksjonskontroller (ASC)
    2. Sprederkontrollerikon
    3. ASC på/av-ikon
    4. Yttergrenseikon
    5. Mengdekontrollikon

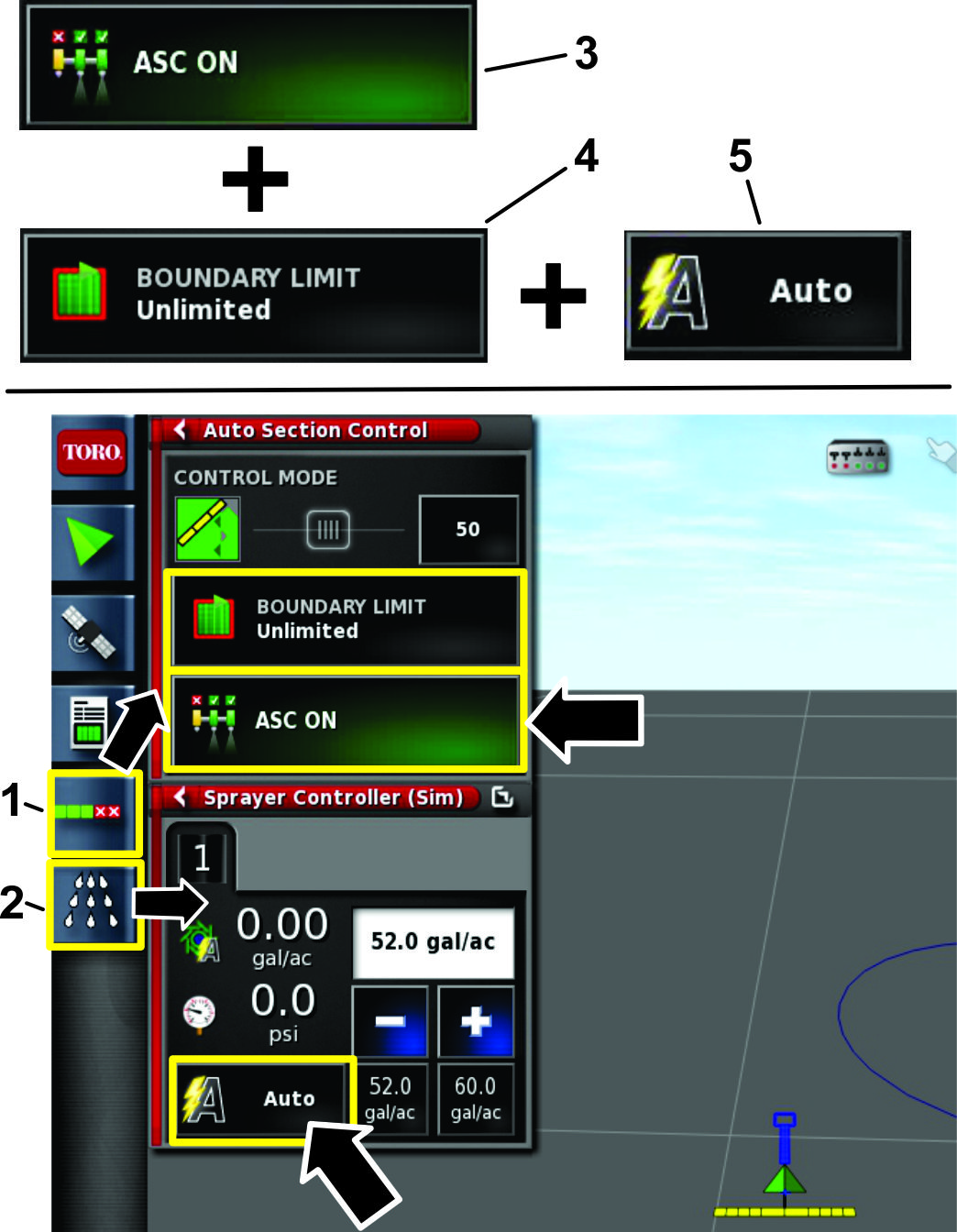

Sprøyte med en ubegrenset yttergrense

Denne metoden gjør det mulig å sprøyte alle områder og har ingen grenser.

Denne sprøytemetoden gjør følgende:

  • GeoLink-systemet styrer dyseseksjonene med gjennomløpsstyring uten en arealgrense.

  • GeoLink-systemet styrer sprøytemengden.

  1. Velg ikonet for konfigurasjon av automatisk valg av kontroll, og sprederkontrollikonet (Figur 23).

  2. Velg ASC-ikonet for å angi det som På, velg yttergrense som UBEGRENSET og velg sprøytemengdekontroll som AUTOMATISK (Figur 23).

    g209115

    Figur 23

    1. Ikon for konfigurering av automatisk seksjonskontroller (ASC)
    2. Sprederkontrollerikon
    3. ASC på/av-ikon
    4. Yttergrenseikon
    5. Mengdekontrollikon

Sprøyte med kun mengdekontroll

Denne sprøytemetoden gjør følgende:

  • Operatøren styrer bomseksjonene.

  • GeoLink-systemet styrer sprøytemengden.

  1. Velg ikonet for konfigurasjon av automatisk valg av kontroll, og sprederkontrollikonet (Figur 24).

  2. Velg ASC-ikonet for å angi det som AV, og velg sprøytemengdekontroll som AUTOMATISK (Figur 24).

    g209114

    Figur 24

    1. Ikon for konfigurering av automatisk seksjonskontroller (ASC)
    2. Sprederkontrollerikon
    3. ASC på/av-ikon
    4. Mengdekontrollikon

Manuell sprøyting

Denne sprøytemetoden gjør følgende:

  • Operatøren styrer bomseksjonene.

  • Operatøren styrer sprøytemengden.

  1. Velg ikonet for konfigurasjon av automatisk valg av kontroll, og sprederkontrollikonet (Figur 25).

  2. Velg mengdekontroll til MANUELL posisjon (Figur 25).

    Note: ASC forvandles til ASC-sperret (manuell modus)

    g209113

    Figur 25

    1. Ikon for konfigurering av automatisk seksjonskontroller (ASC)
    2. Sprederkontrollerikon
    3. ASC på/av-ikon
    4. Mengdekontrollikon

Opprette en ny produktoppføring og stille inn tankvolum

Note: Påse at måleenhetene er korrekt for bruken. Se avsnittet om å velge korrekte måleenheter i bruksanvisningen.

Opprette en ny produktoppføring

  1. Fyll tanken med vann.

  2. Trykk på sprederkontrollerikonet og utvid sprederkontrollerpanelet (Figur 26).

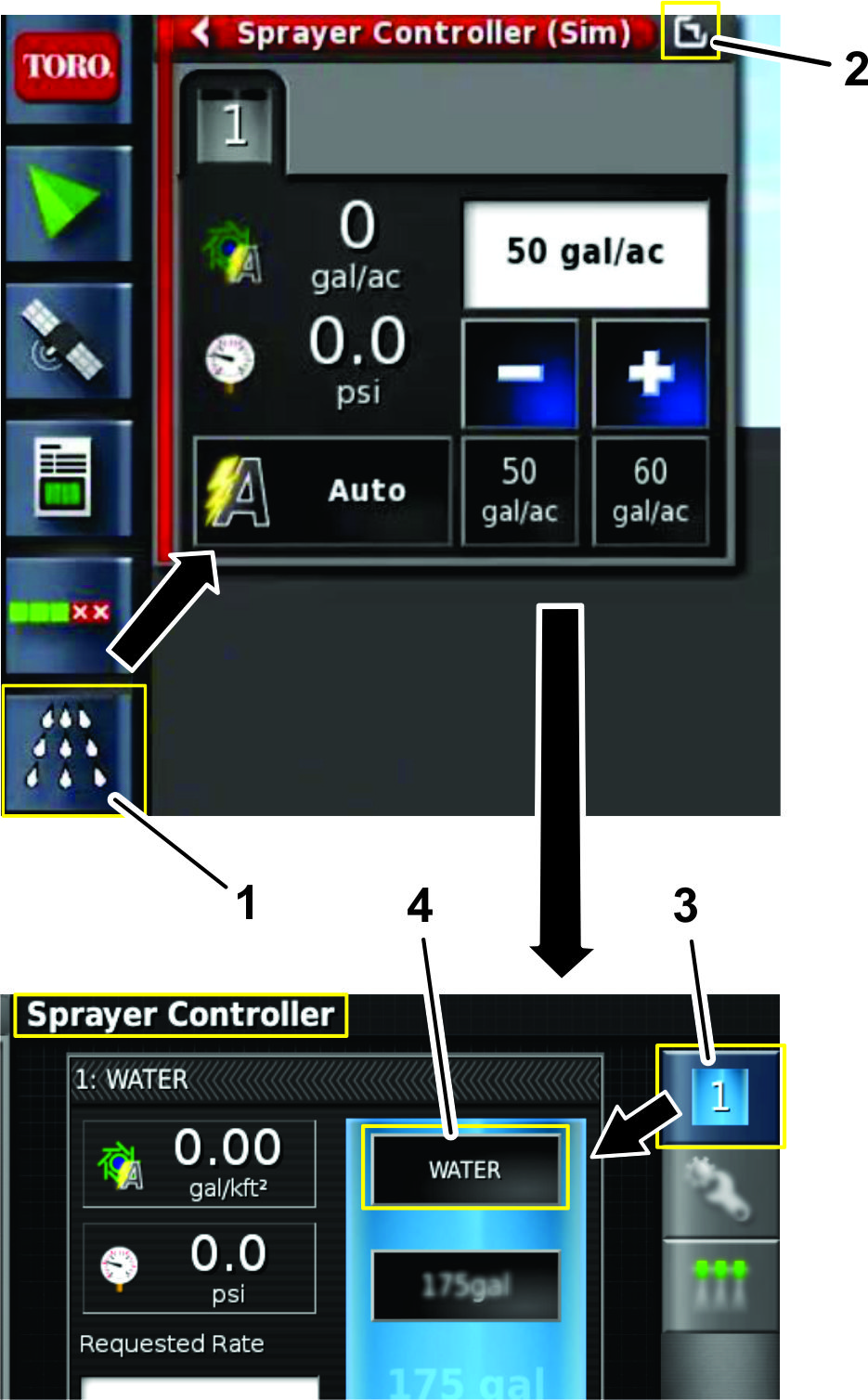

    g204096

    Figur 26

    1. Sprederkontrollerikon
    2. Utvidelsesikon
    3. ECU 1-ikon
    4. Produktkonfigurasjonsikon

  3. Trykk på ECU 1-ikonet (Figur 26).

  4. Trykk på PRODUKTKONFIGURASJON-ikonet (Figur 26).

    Dialogvinduet for produktkonfigurasjon åpnes.

  5. I produktkonfigurasjonsvinduet trykker du på PRODUKTVALGLISTE-ikonet (Figur 27).

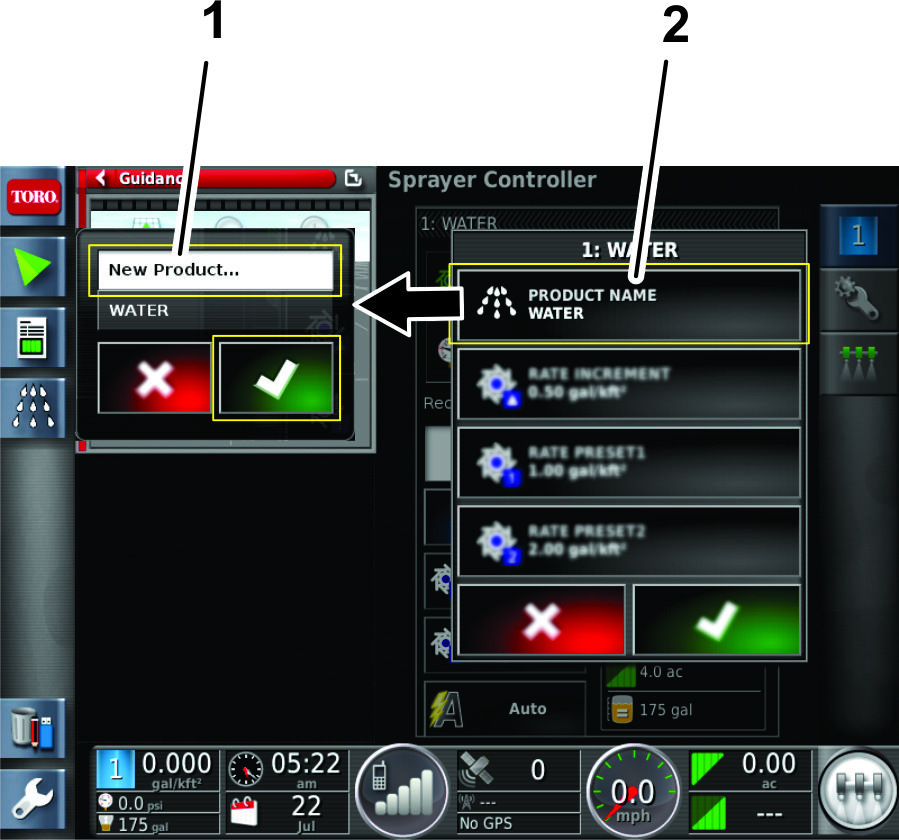

    g204127

    Figur 27

    1. Nytt produkt...-ikon
    2. Produktvalglisteikon

  6. Trykk på NYTT PRODUKT...-ikonet og trykk på bekreftelsesikonet (Figur 27).

    Veiviseren for oppsett av nytt produkt vises.

  7. I trinn 1 av dialogvinduet for oppsett av nytt produkt, trykk på ikonet for tilpasset produkt, og trykk på neste-ikonet (Figur 28).

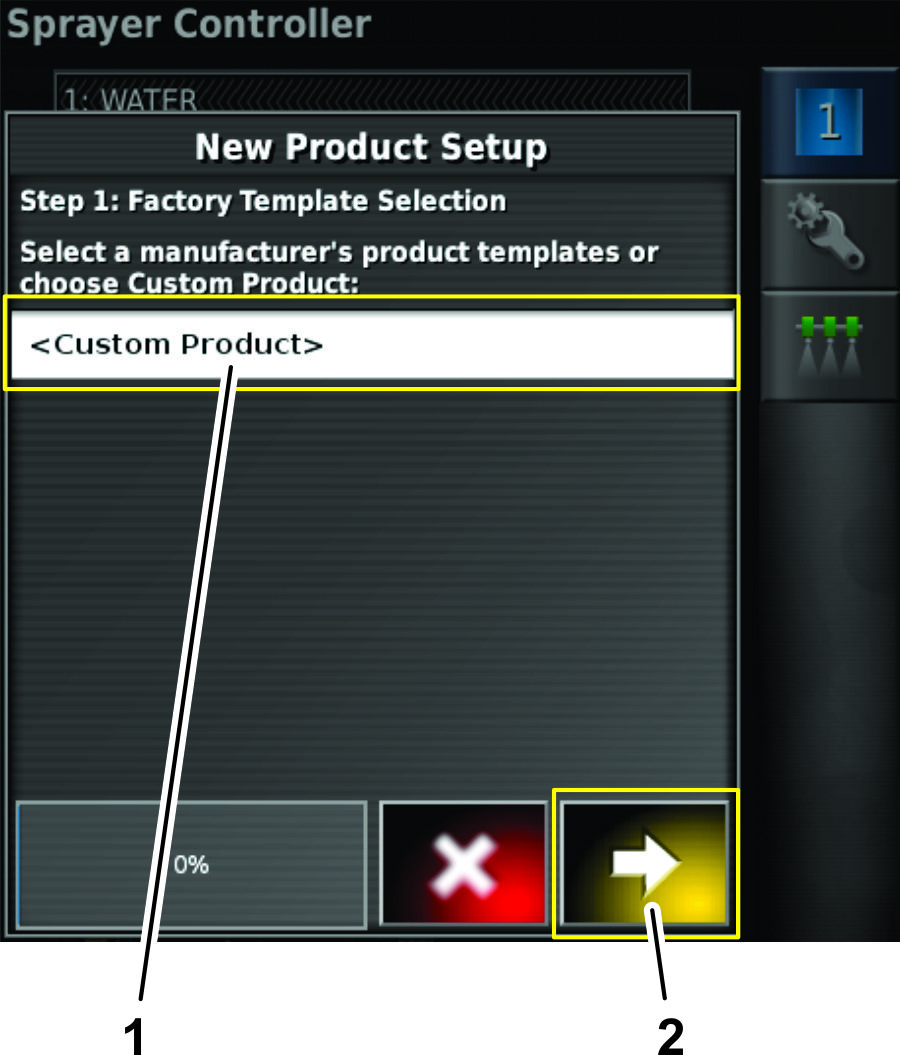

    g204240

    Figur 28

    1. Ikon for tilpasset produkt
    2. Neste-ikon (neste trinn)

  8. Trykk på PRODUKTNAVN-ikonet, angi produktnavnet med skjermtastaturet og trykk på bekreftelsesikonet (Figur 29).

    g204241

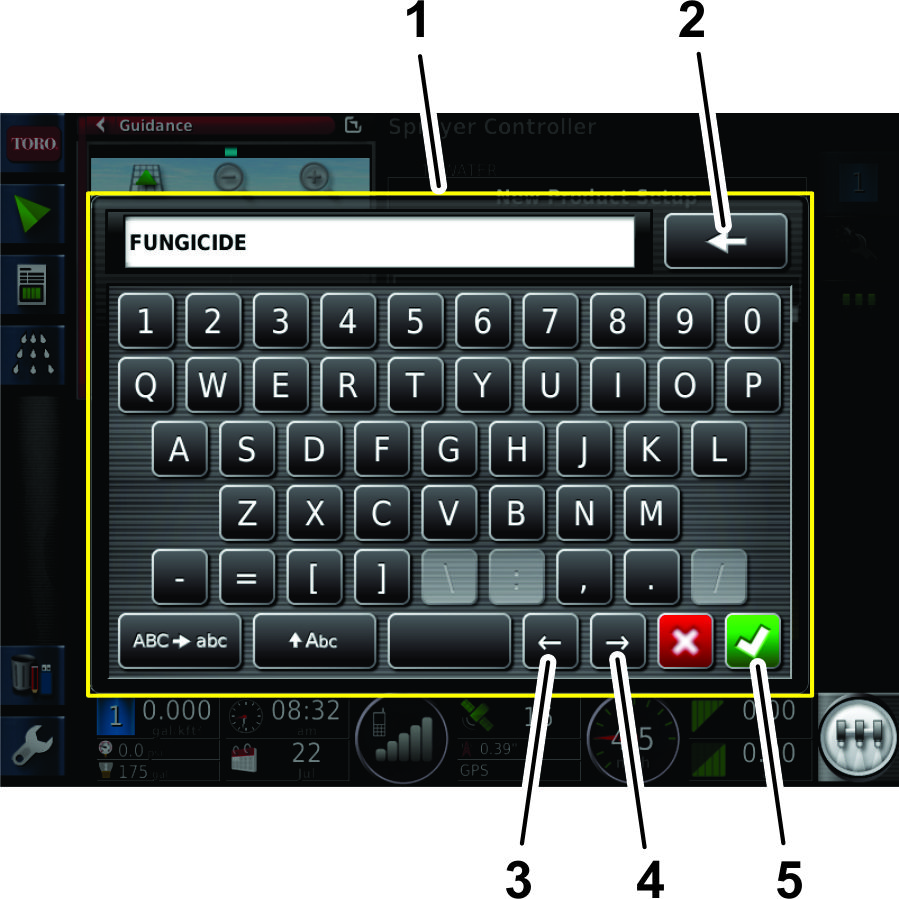

    Figur 29

    1. Skjermtastatur
    2. Bakoverikon
    3. Ikon for flytting av markør mot venstre
    4. Ikon for flytting av markør mot høyre
    5. Bekreftelsesikon

  9. I trinn 2 av dialogvinduet for oppsett av nytt produkt, trykk på NESTE-ikonet (Figur 30).

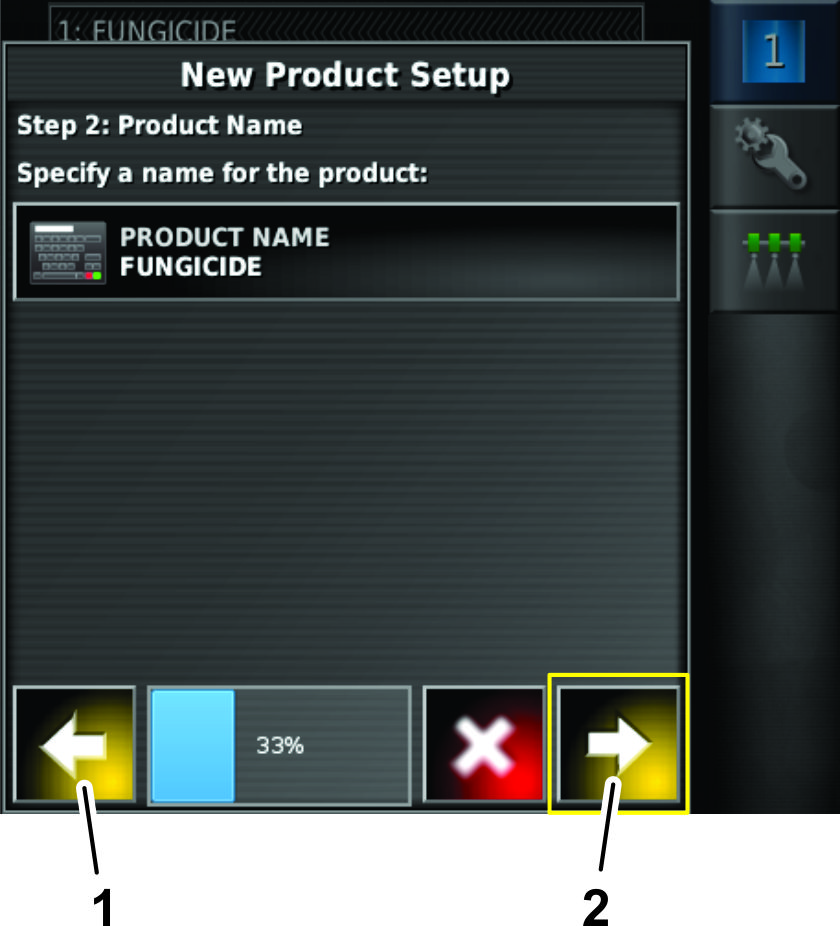

    g204328

    Figur 30

    1. Tilbake-ikon (forrige trinn)
    2. Neste-ikon (neste trinn)

  10. I trinn 3 av dialogvinduet for oppsett av nytt produkt, angi standard sprøytemengde for produkt som følger:

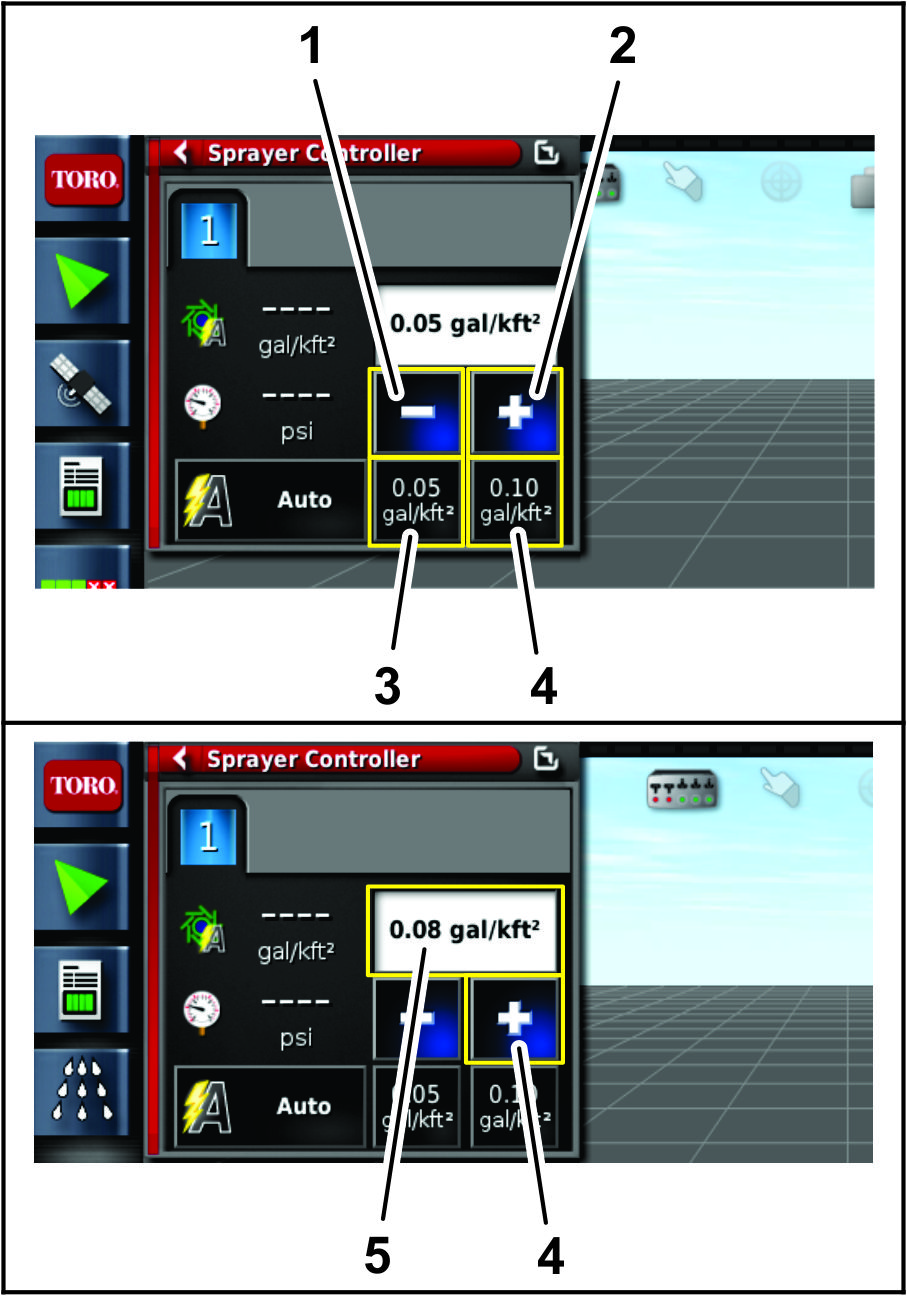

    g205035

    Figur 31

    Eksempel på sprederkontroll

    1. Reduser sprøytemengde gradvis
    2. Øk sprøytemengde gradvis
    3. Forhåndsinnstilt sprøytemengde 1
    4. Forhåndsinnstilt sprøytemengde 2
    5. Hastighet for sprøytemengde 0,03 enheter høyere

    • Angi en sprøytemengde som du hever eller senker til forhåndsinnstilt sprøytemengde 1 og 2 ved å trykke på ikonet for GRADVIS ENDRING AV PRODUKTMENGDE (Figur 32).

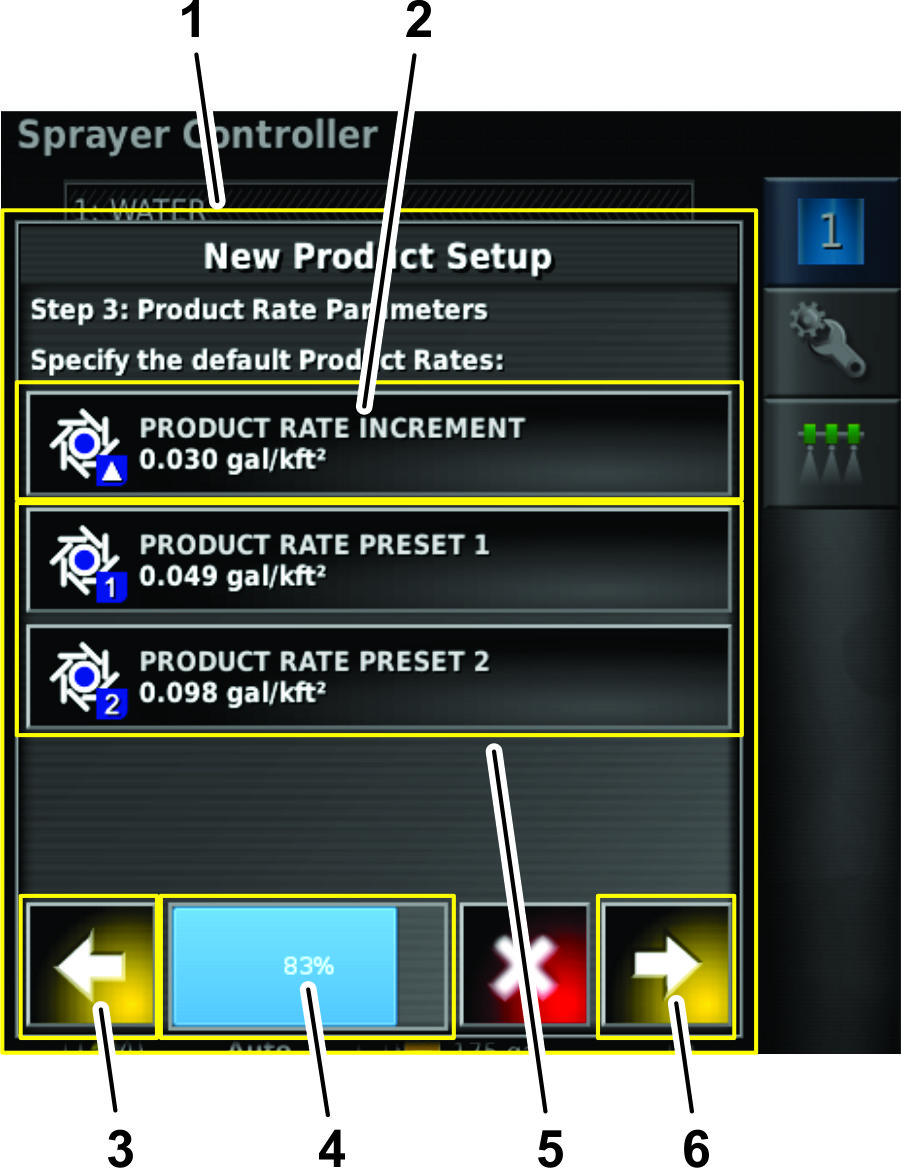

      g204244

      Figur 32

      1. Dialogboks for oppsett av nytt produkt
      2. Ikon for gradvis endring av sprøytemengde for nytt produkt
      3. Tilbake-ikon (forrige trinn)
      4. Fremdriftsindikator
      5. Ikoner for forhåndsinnstilling av produktsprøytemengde
      6. Neste-ikon (neste trinn)

      1. Bruk talltastaturet på skjermen til å angi gradvis endring for de to følgende forhåndsinnstilte sprøytemengdene (Figur 33).

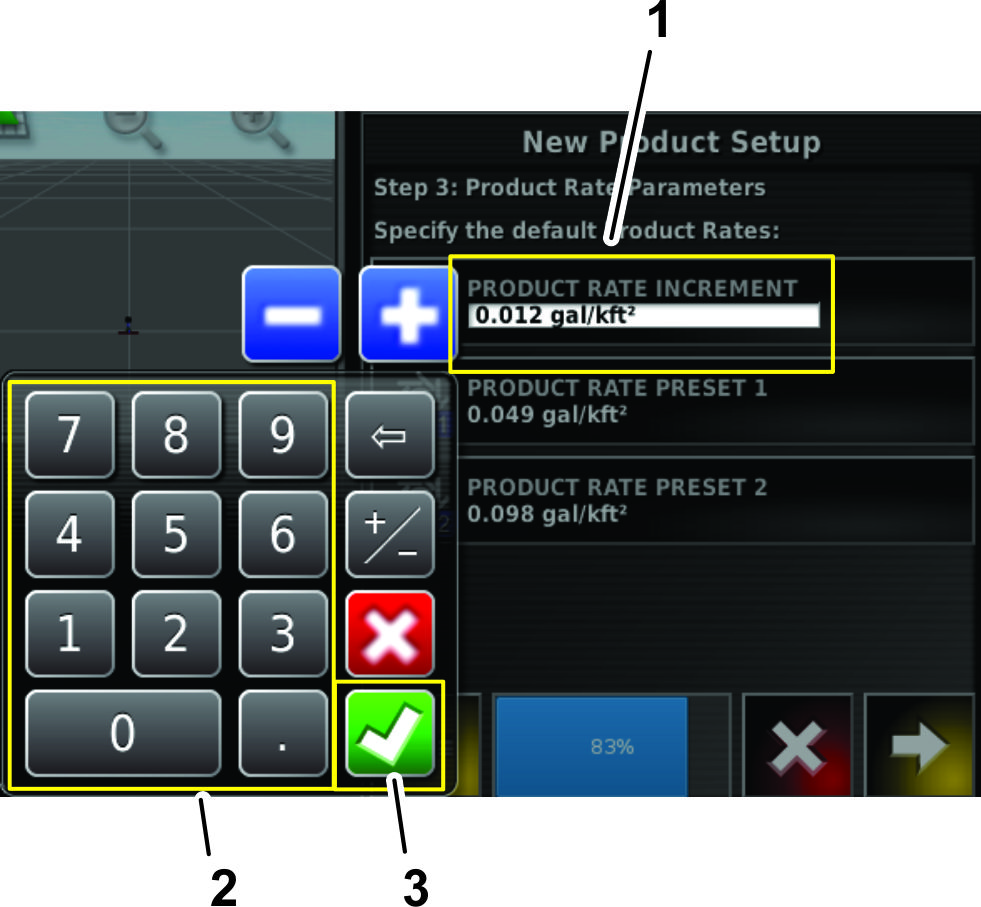

        g204317

        Figur 33

        1. Felt for sprøytemengde for produkt (eksempel: 0,012 gal/1000 ft2)
        2. Talltastatur
        3. Bekreftelsesikon

      2. Trykk på bekreftelsesikonet (Figur 33).

    • Trykk på ikonene for PRODUKTMENGDE FORHåNDSINNSTILLING 1 eller PRODUKTMENGDE FORHåNDSINNSTILLING 2 for å angi forhåndsinnstilt produktmengde som følger: (Figur 32).

      1. Bruk talltastaturet på skjermen til å angi den forhåndsinnstilte sprøytemengden (Figur 33).

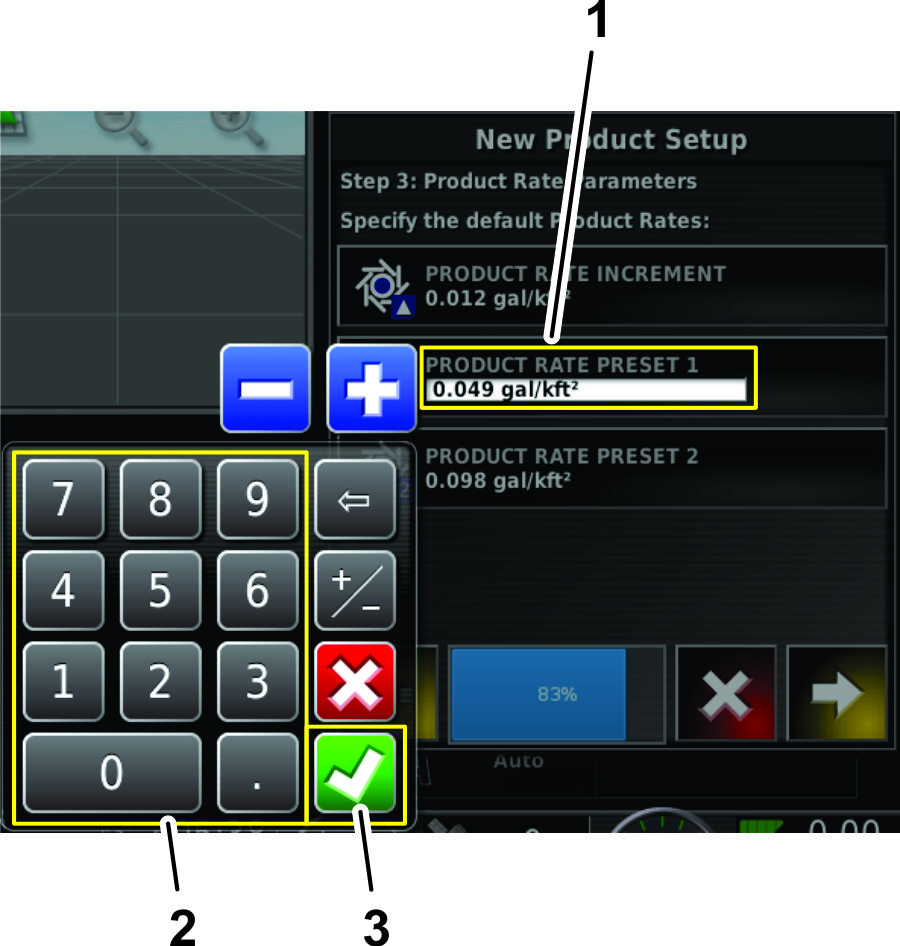

        g205038

        Figur 34

        1. Felt for forhåndsinnstilt sprøytemengde
        2. Talltastatur
        3. Bekreftelsesikon

      2. Trykk på bekreftelsesikonet (Figur 33).

  11. I trinn 4 av dialogvinduet for oppsett av nytt produkt trykker du på bekreftelsesikonet (Figur 35).

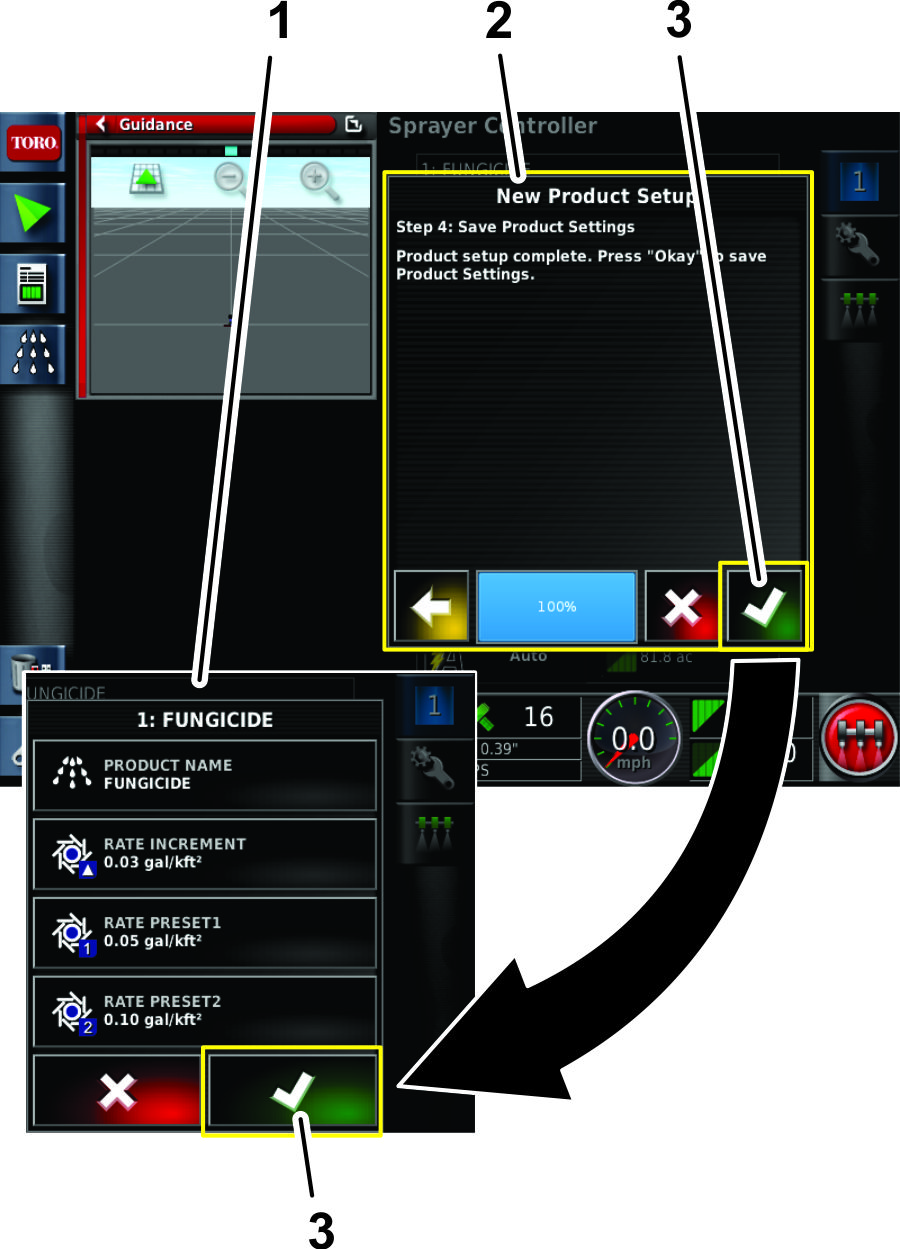

    g204329

    Figur 35

    1. Produktkonfigureringsvindu
    2. Dialogboks for oppsett av nytt produkt
    3. Bekreftelsesikon

  12. I produktkonfigureringsvinduet, trykk på bekreftelsesikonet for å lagre den nye produktinformasjonen (Figur 35).

Angi produkttankvolum

  1. Trykk på TANKFYLLINGSIKONET (Figur 39).

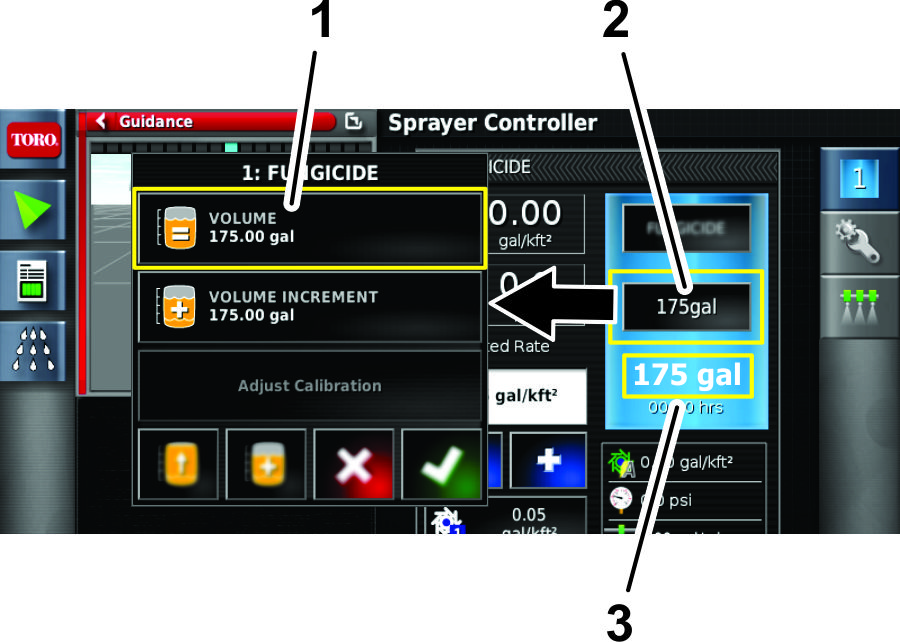

    g204246

    Figur 36

    1. Tankfyllingsikon
    2. Angi produktvolumet med tankikonet.
    3. Volum av gjenværende produkt

  2. Trykk på VOLUMIKONET (Figur 36).

  3. Bruk talltastaturet på skjermen til å angi ett av følgende:

    Note: Trykk på ikonet for øK VERDI eller REDUSER VERDI for å angi et forhåndsinnstilt intervall for produktvolummengde.

    g204276

    Figur 37

    1. Ikon for redusert verdi
    2. Ikon for økt verdi
    3. Felt for produktvolum (eksempel: 100,00 gal)
    4. Talltastatur
    5. Bekreftelsesikon

    • Hvis du angir et endelig produktvolum i tanken (f.eks. vann og kjemikalier). angi det samlede volumet av produktet du som du vil tilsette til tanken, trykk på bekreftelsesikonet og så på bekreftelsesikonet i tankfyllingsvinduet (Figur 38).

      Note: Volumet av vann og produkt er mindre enn eller lik den konfigurerte tankkapasiteten.

      g204242

      Figur 38

      1. Gammelt produkttankvolum
      2. Nytt produkttankvolum

    • Hvis du gradvis tilsetter kjemikalier til vann (intervaller), angi volumet av vann i tanken, trykk på bekreftelsesikonet og fortsett til trinn 4.

      Note: Volumet av vann og produkt er mindre enn eller lik den konfigurerte tankkapasiteten.

  4. Hvis du gradvis tilsetter kjemikalier til vann (intervaller), trykk på ikonet for GRADVIS ENDRING AV VOLUM (Figur 40).

    g204245

    Figur 39

    1. Ikon for gradvis endring av volum
    2. Ikon for redusert intervall
    3. Ikon for økt intervall
    4. Ny intervallverdi for volum

  5. Bruk talltastaturet på skjermen til å angi gradvis endring av volum for produktet som du vil tilsette til tanken (f.eks. kjemikalier til vann), og trykk på bekreftelsesikonet (Figur 40).

    Eksempel: 19 l, 114 l eller 208 l.

  6. Hvis du gradvis tilsetter kjemikalier til vann (intervaller), tilsett produktet til tanken og trykk på ikonet for GRADVIS øKT PRODUKTMENGDE (Figur 40).

    g204243

    Figur 40

    Tilsette produkt gradvis

    1. Volum av vann i tanken (f.eks.: 100,00 gal)
    2. Ikon for gradvis økt produktmengde (eksempel: 20,00 gal)
    3. Øk volumet med ikonet for gradvis endring av volum
    4. Volum av vann i tanken pluss gradvis endret produktmengde (f.eks.: 120,00 gal)
    5. 120,00 gal volum av vann og produkt i tanken pluss gradvis endret produktmengde (f.eks.: 140,00 gal)
    6. Ikon for fylling av tanken til full kapasitet
    7. Full (konfigurert tankkapasitet – eksempel: 175 gal)

  7. Hvis du blande en kombinasjon av produkter, gjenta trinn 6 etter behov (Figur 40).

    Note: Hvis du fyller tanken full med et produkt eller vann, kan du trykke på ikonet for FYLLING AV TANKEN TIL FULL KAPASITET (Figur 40).

  8. Trykk på bekreftelsesikonet og så på bekreftelsesikonet i tankfyllingsvinduet.

Bruke enkel modus med en ny jobb

Stille inn sprøytemengde og navngi jobben

  1. Start maskinen og behold nøkkelen i KJøR-stilling.

  2. Åpne sprederkontrollerikonet (Figur 41).

    g031532

    Figur 41

    1. Sprederkontrollerikon

  3. I sprederkontrollerskjermen, kontroller at forhåndsinnstilling av sprøytemengde er korrekt.

  4. Hvis sprøytemengden ikke er korrekt, kan du endre den ved å trykke på ikonene for forhåndsinnstilt sprøytemengde. Trykk på ikonene for økning eller reduksjon for å endre sprøytemengden trinnvis, eller velg feltet for gjeldende sprøytemengde og legg inn ønsket sprøytemengde ved hjelp av talltastaturet (Figur 42 og Figur 43).

    g031494

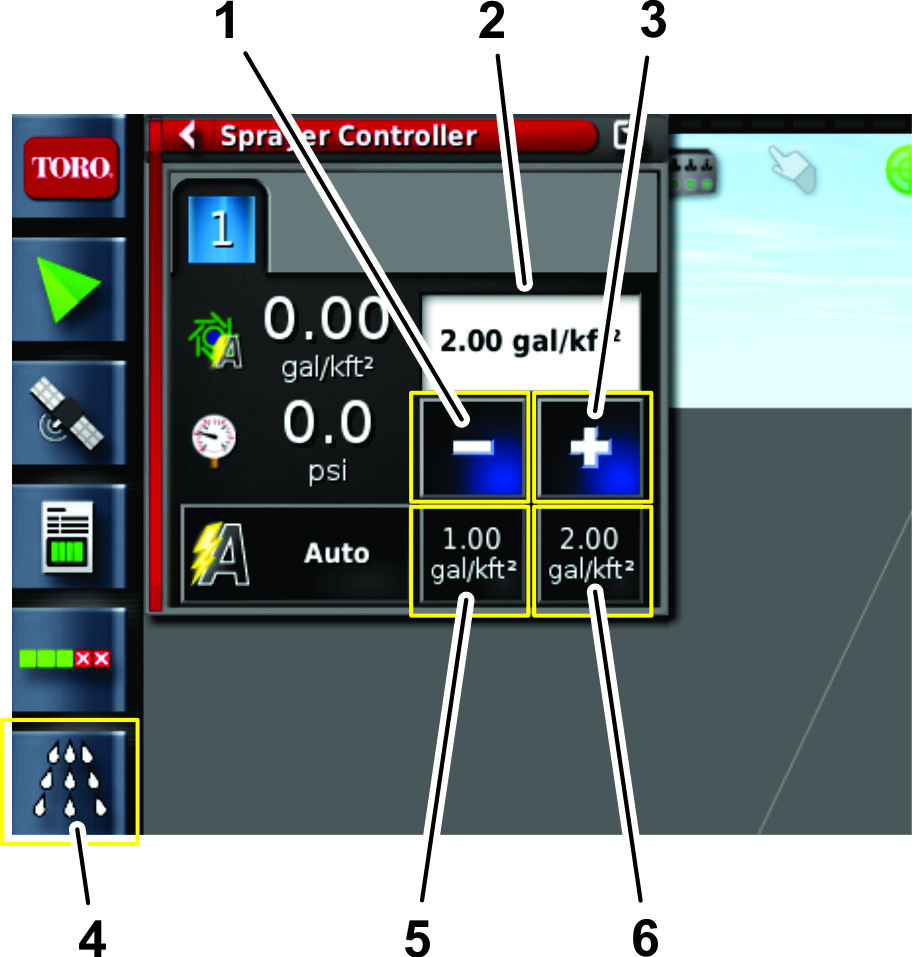

    Figur 42

    1. Felt for gjeldende sprøytemengde
    2. Ikoner for forhåndsinnstilte rater
    3. Ikonet for økning og reduksjon
    4. Sprederkontrollerikon

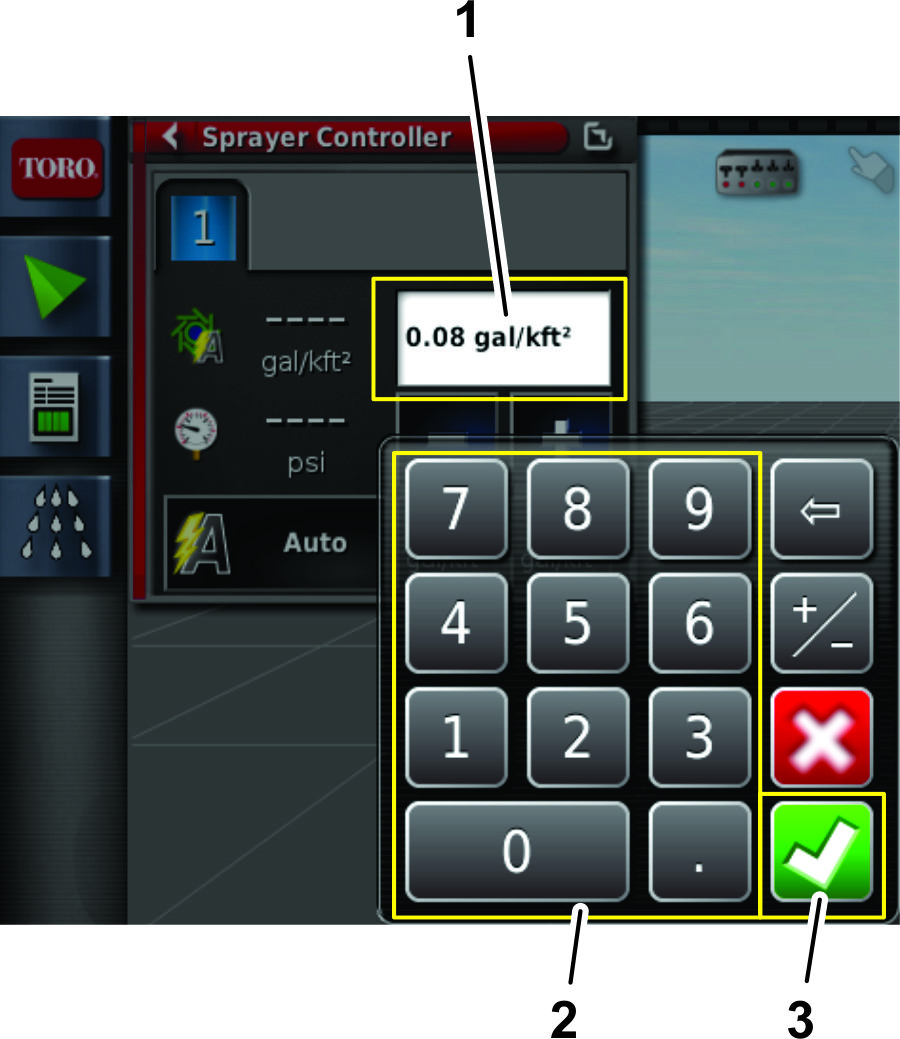

    g205052

    Figur 43

    1. Felt for gjeldende sprøytemengde
    2. Talltastatur
    3. Bekreftelsesikon

  5. Trykk på jobbmenyikonet øverst til høyre på skjermen (Figur 44).

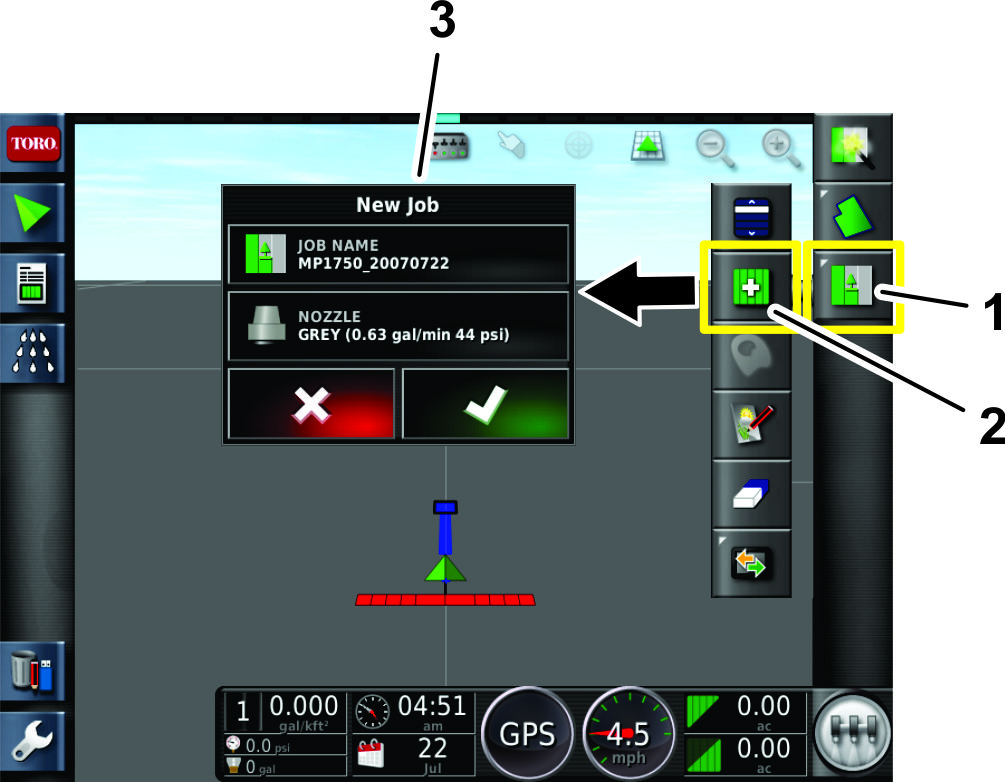

    g203547

    Figur 44

    1. Jobbmenyikon
    2. Opprett nytt jobbikon
    3. Ny jobb-meny

  6. Angi et nytt navn for jobben eller bruk standard tidsstempel (Figur 44).

Velge sprederdysen – klargjøre for balansering av dyseventiler

Multi Pro 1750-gresspreder

Important: Når du oppretter en jobb, vises dysestørrelsen som GeoLink-systemet justeres for, på X25-kontrollkonsollens skjerm. Du må bruke veiviseren for balansering av ventil hver gang du bytter sprederdyser.

  1. Påse at risteventilen er justert og at spredersystemtrykket er over 2,07 bar. Se Brukerhåndboken.

  2. Fyll spredertanken med rent vann.

  3. Kontroller at parkeringsbremsen er på og at girvelgeren står i NøYTRAL stilling.

  4. Start motoren, senk bomseksjonene, still maskinens hovedseksjonsbryter i AV-stilling og still de tre seksjonsbryterne i På-stilling.

  5. Trykk på ikonet for sprøytemengdekontrolleren og sveip deretter på fullskjermsikonet øverst til høyre i sprederkontrollervinduet (Figur 45).

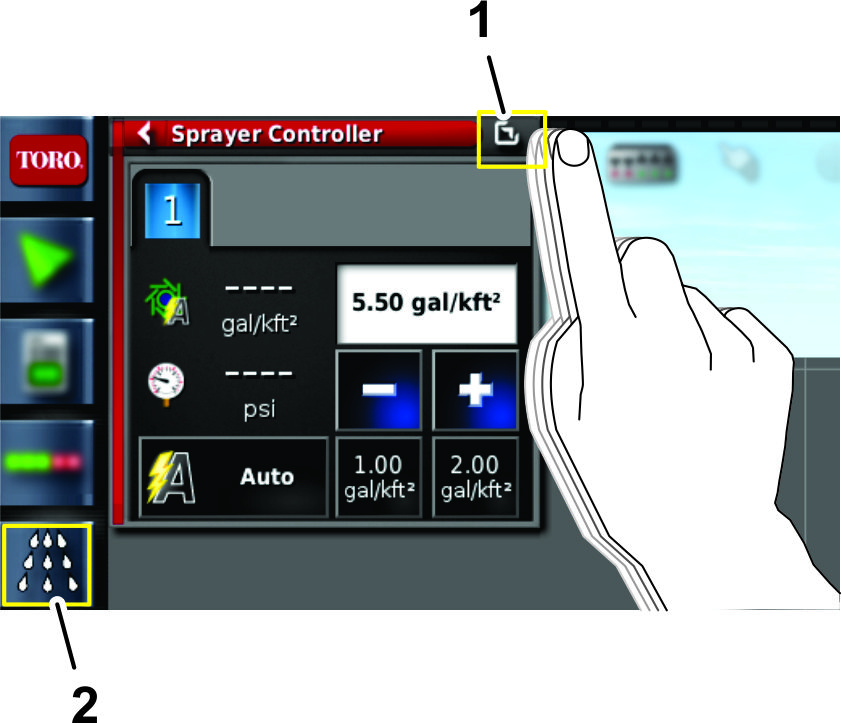

    g205227

    Figur 45

    1. Fullskjermsikon
    2. Ikon for sprøytemengdekontroller

  6. Trykk på konfigurasjonsikonet og trykk deretter på ikonet for veiviseren for balansering av ventiler (Figur 46).

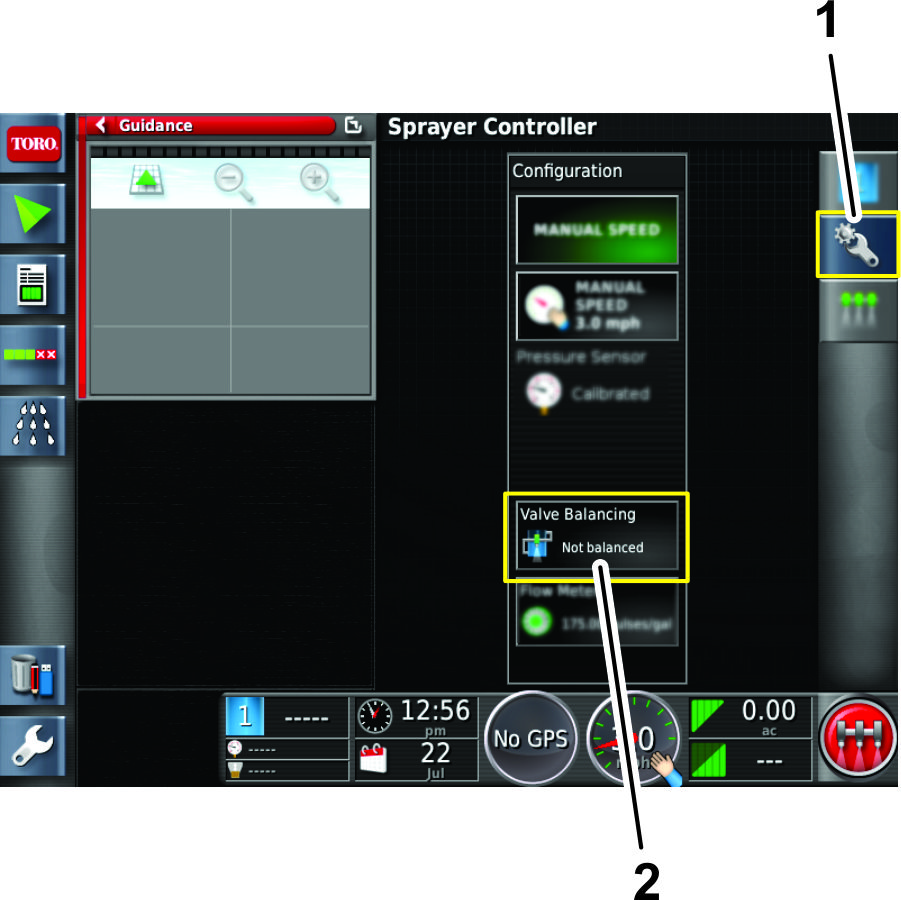

    g205226

    Figur 46

    1. Konfigurasjonsikon
    2. Ikon for veiviser for balansering av ventiler

Velge sprederdysen – veiviser for balansering av ventiler – trinn 1 til og med 3

Multi Pro 1750-gresspreder

  1. I trinn 1 av veiviseren for balansering av ventiler, les bekrivelsen av veiviseren for balansering av ventiler og trykk på neste-ikonet (Figur 47).

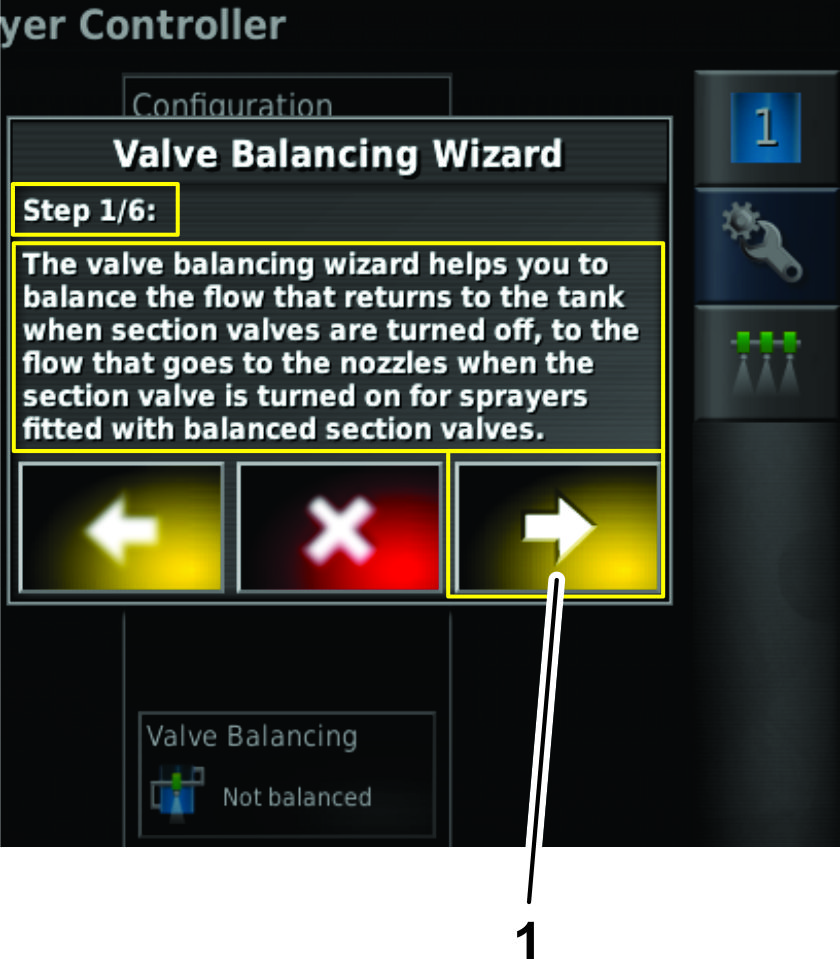

    g205231

    Figur 47

    1. Neste-ikon

  2. I trinn 2 av veiviseren for balansering av ventiler, dra ned rullefeltet så langt som nødvendig for å vise sprederdysen du vil konfigurere, og trykk så på dyseikonet fra rullegardinlisten (Figur 48).

    Note: Hvis dysen du konfigurerer, ikke er i rullegardinlisten, må du opprette en ny dyse i oppsettsmenyen før du bruker veiviseren for balansering av ventiler. Se Opprette en dyse.

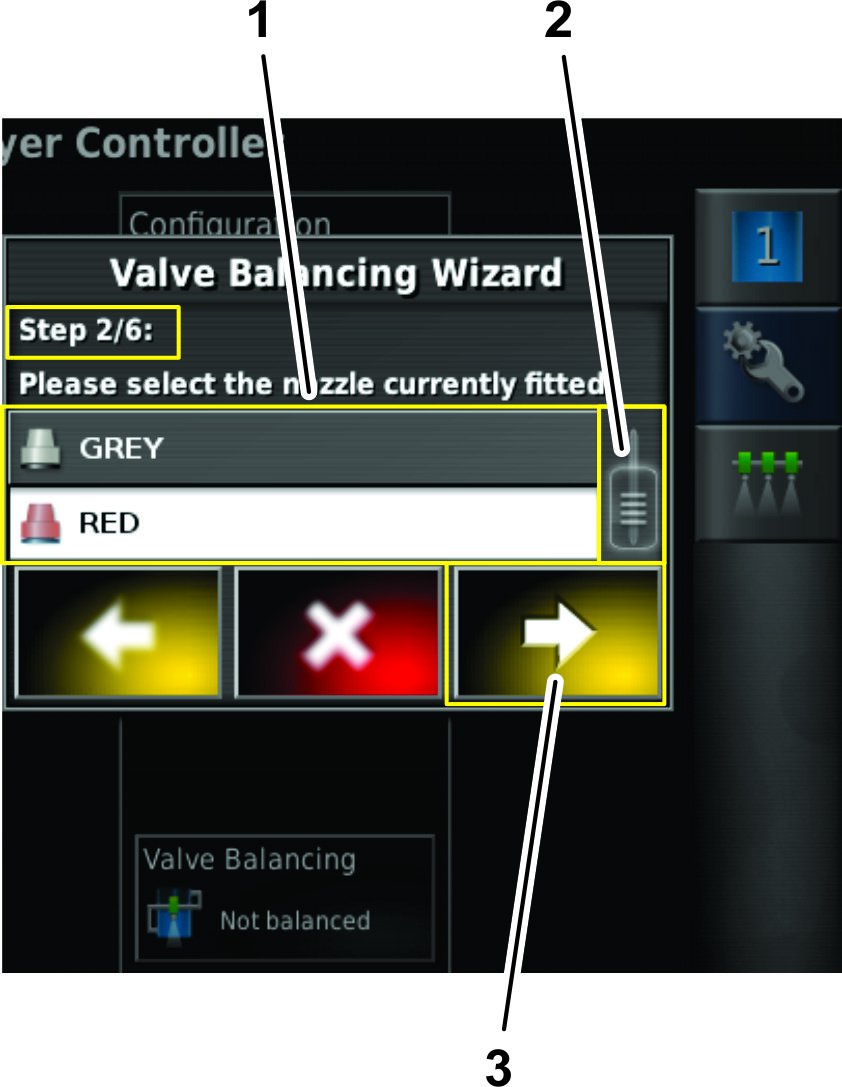

    g205232

    Figur 48

    1. Dyselisteikoner
    2. Rullefelt
    3. Neste-ikon

  3. Trykk på neste-ikonet (Figur 48).

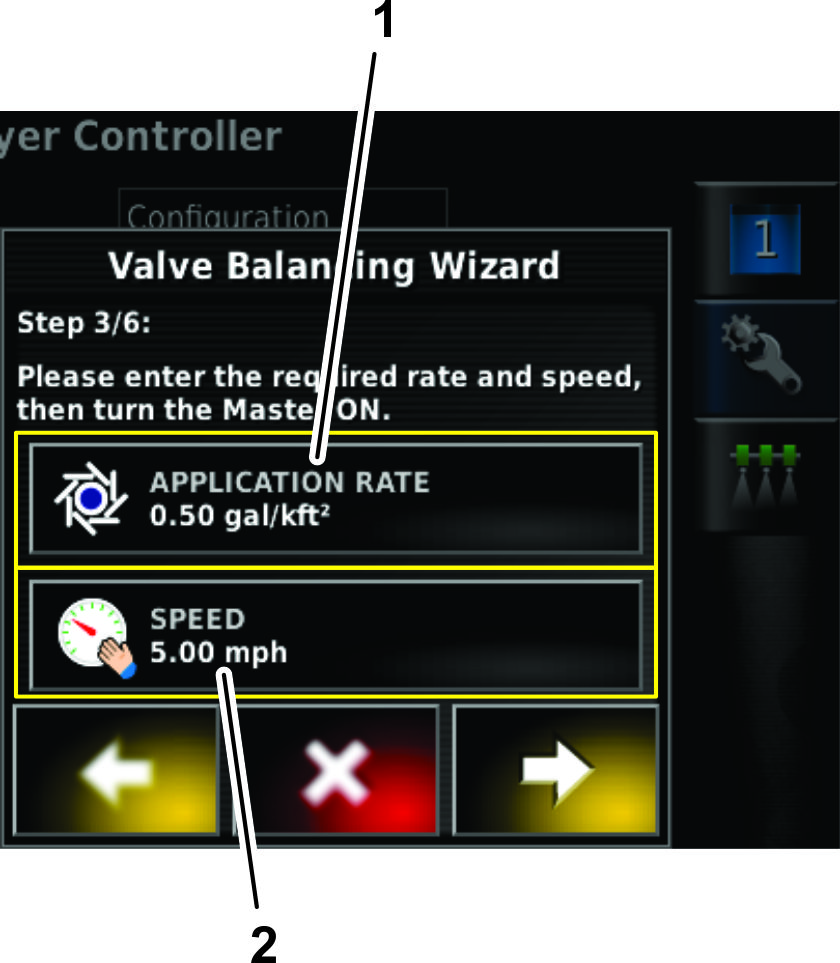

  4. I trinn 3 av veiviseren for balansering av ventiler kan du stille inn en annen sprøytemengde ved å trykke på sprøytemengdeikonet (Figur 49).

    g205648

    Figur 49

    1. Sprøytemengdeikon
    2. Hastighetsikon

  5. Bruk talltastaturet til å angi sprøytemengden som du konfigurerer, og trykk på bekreftelsesikonet (Figur 50).

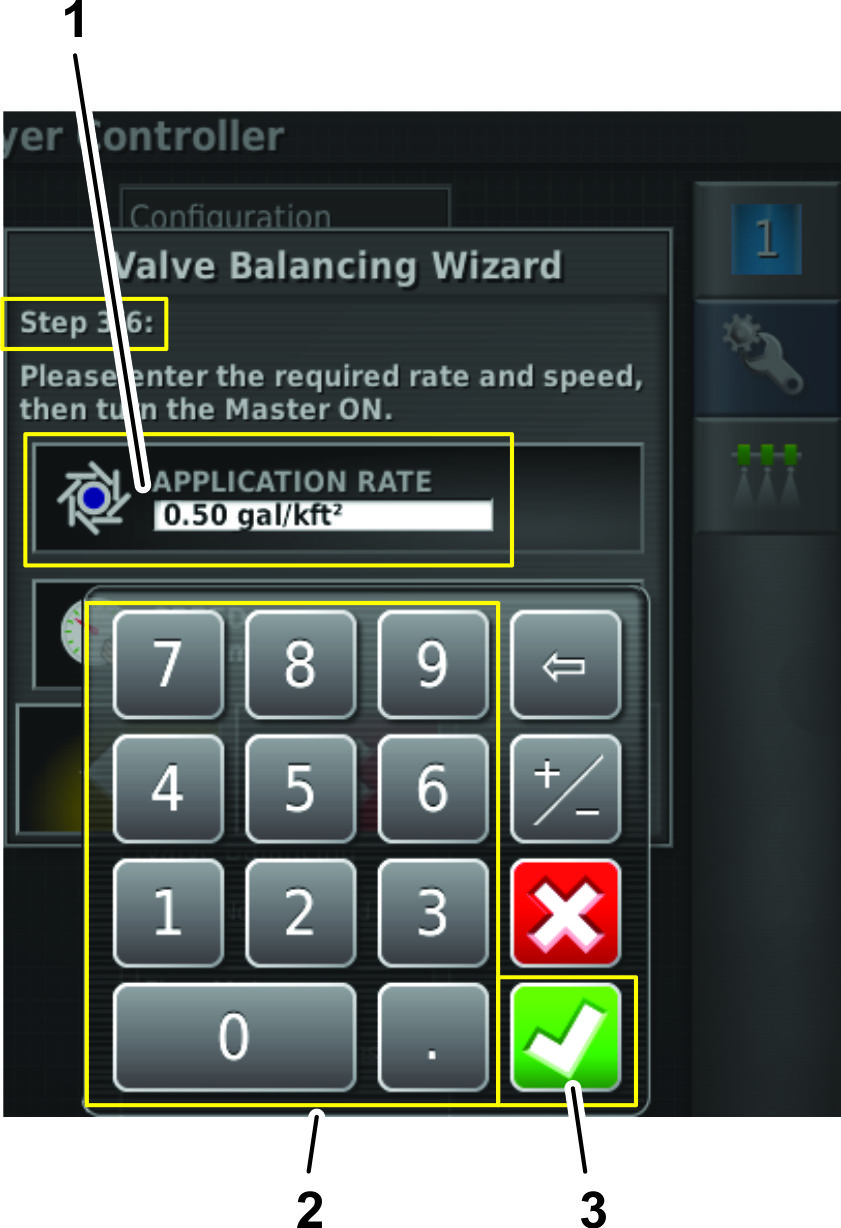

    g205229

    Figur 50

    1. Felt for sprøytemengde
    2. Talltastatur
    3. Bekreftelsesikon

  6. I trinn 3 av veiviseren for balansering av ventiler kan du stille inn en annen kjørehastighet for sprederen ved å trykke på hastighetsikonet (Figur 49).

  7. Bruk talltastaturet til å angi kjørehastigheten som du vil bruke ved sprøyting, og trykk på bekreftelsesikonet (Figur 51).

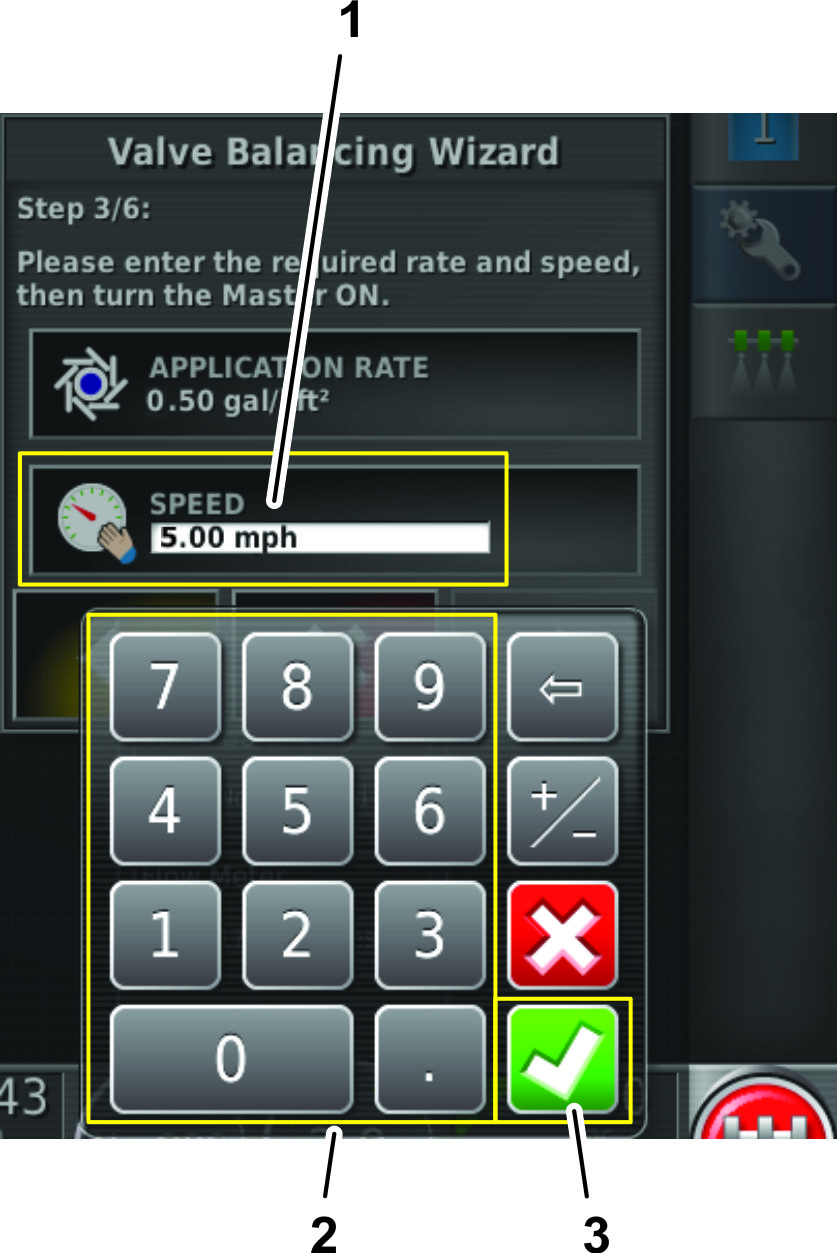

    g205230

    Figur 51

    1. Felt for kjørehastighet
    2. Talltastatur
    3. Bekreftelsesikon

  8. Still maskinens hovedseksjonsbryter i På-stillingen.

  9. Trykk på neste-ikonet (Figur 52).

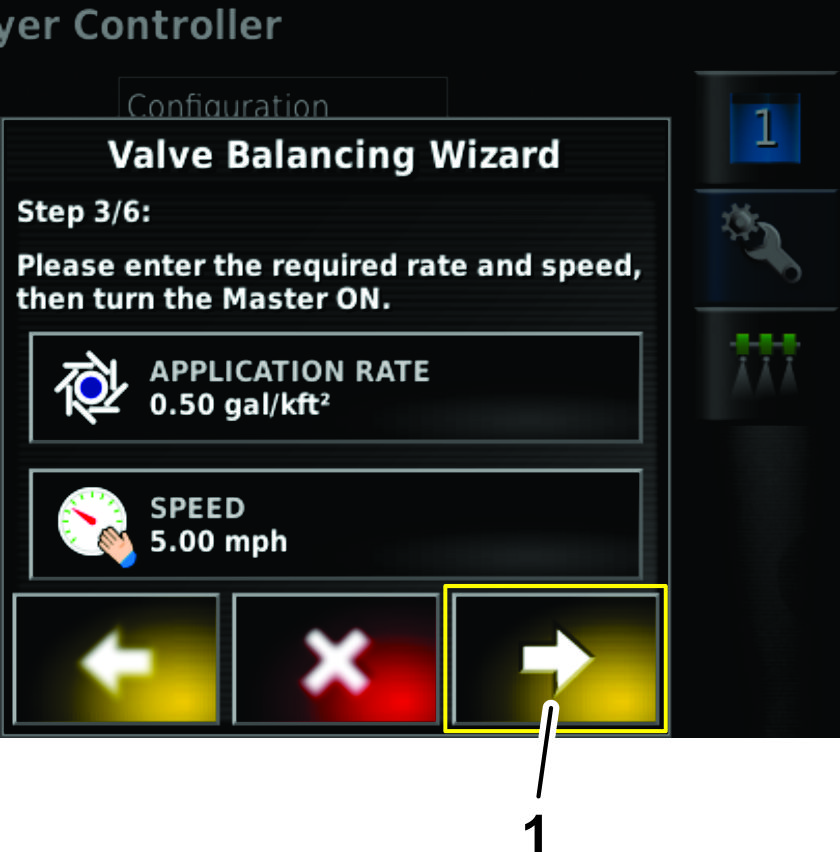

    g205436

    Figur 52

    1. Neste-ikon

Velge sprederdysen – veiviser for balansering av ventiler – trinn 4 til og med 6

Multi Pro 1750-gresspreder

  1. Juster motorhastigheten til målsprøytemengden vises X25-kontrollkonsollens instrumentbord, og aktiver maskinens gasslåsebryter (Figur 53).

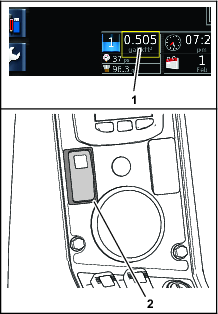

    g205660

    Figur 53

    1. Sprøytemengde (instrumentbord – X25-kommandokonsoll)
    2. Gasslåsebryter

  2. I trinn 4 av veiviseren for balansering av ventiler venter du til systemets strømningshastighet stabiliserer seg og låseikon vises i dialogboksen (Figur 54).

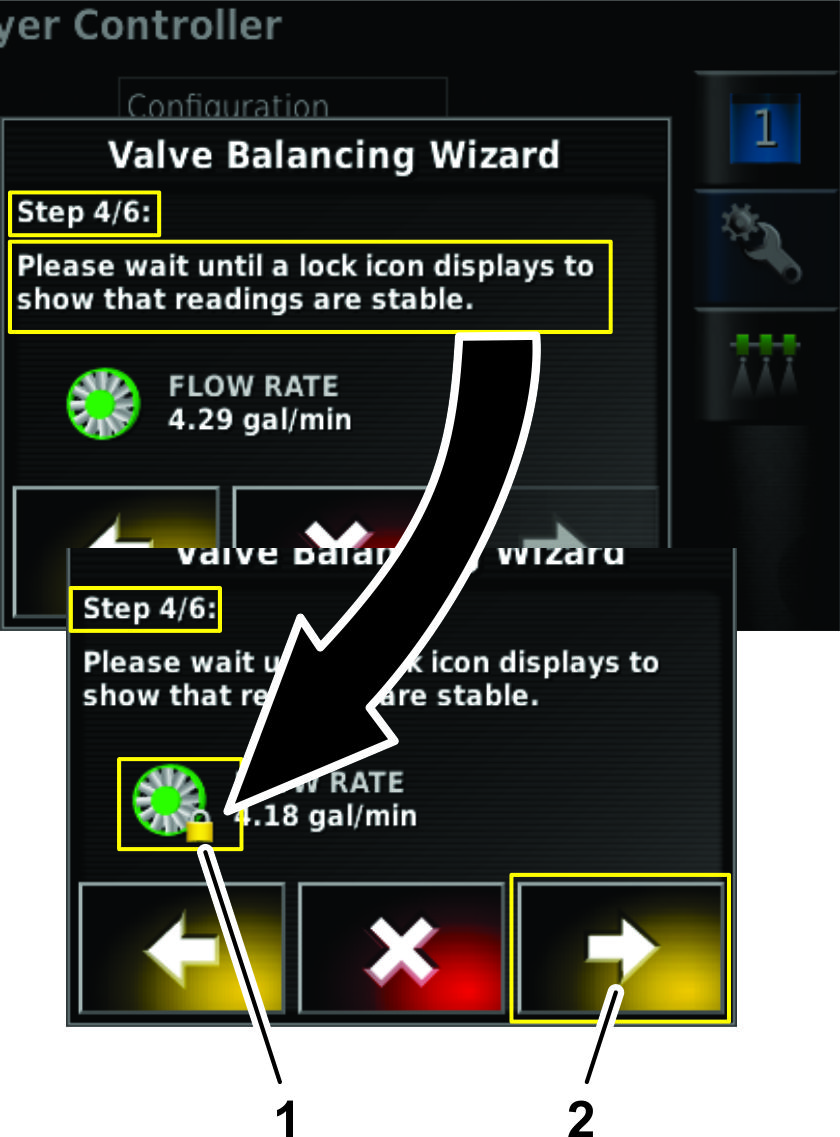

    g205437

    Figur 54

    1. Låseikon (strømningshastighet stabilisert)
    2. Neste-ikon

  3. Trykk på neste-ikonet (Figur 54).

  4. I trinn 5 av veiviseren for balansering av ventiler utfører du ett av følgende:

    Note: Ikonene (+) og (-) som vises i veiviseren for balansering av ventiler, samsvarer med merket på ventilen, og hjelper med å fastslå hvilken vei for knotten på omløpsventilen skal dreies.

    • Vent mens GeoLink-programvaren behandler strømningshastighetshandlingen (Figur 55).

      Note: Trykk på seksjon på/av-ikonet slik at det er på (grønt), for å kunne bruke forrige- og neste-ikonene til å velge en seksjonsventil som skal balanseres. Trykk på seksjon på/av-ikonet slik at det er på, hvis du har justert feil omløpsventil og vil navigere til valg av en bestemt seksjonsventil i veiviseren for balansering av ventiler.

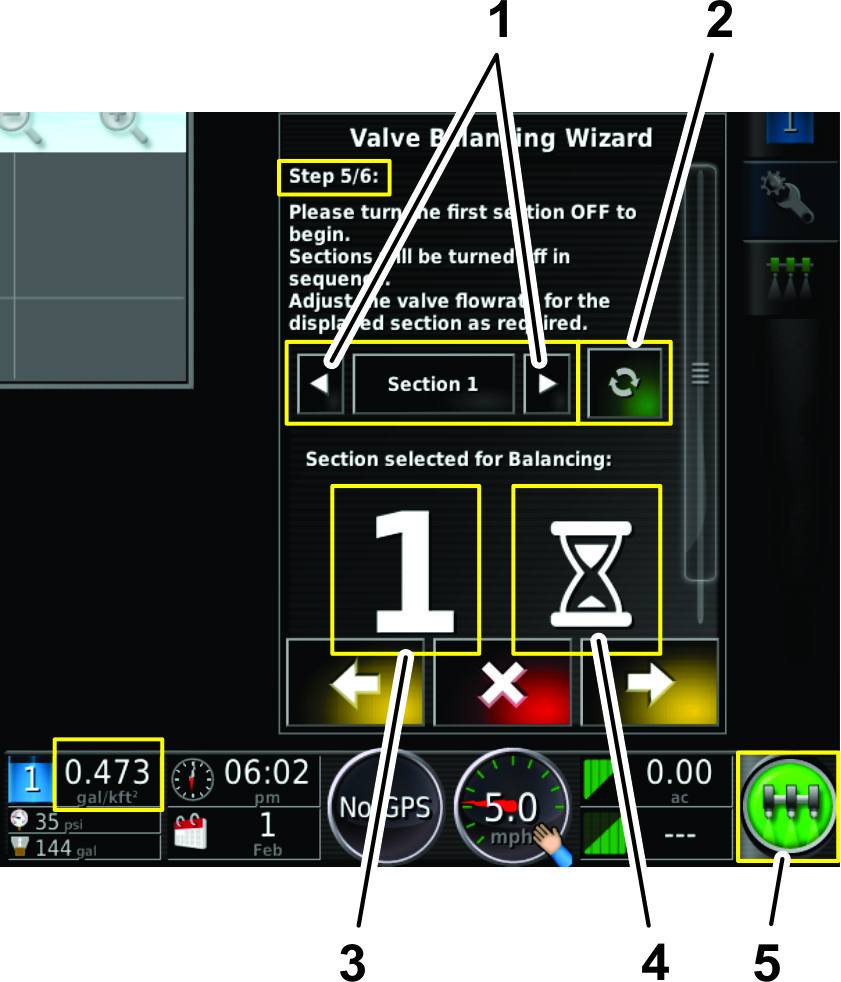

      g205521

      Figur 55

      1. Forrige og neste seksjon-ikoner
      2. Seksjon på/av-ikon (På vist)
      3. Indikator for justering av aktiv seksjonsomløpsventil
      4. Venteindikator
      5. Hovedbryterikon (På – grønn)

    • Sprøytemengden for seksjonsventilen er for høy (Figur 56).

      Note: I dette eksemplet er målsprøytemengden 0,500 gallon / 1 000 ft2, men den målte sprøytemengden er 0,529 gallon / 1 000 ft2.

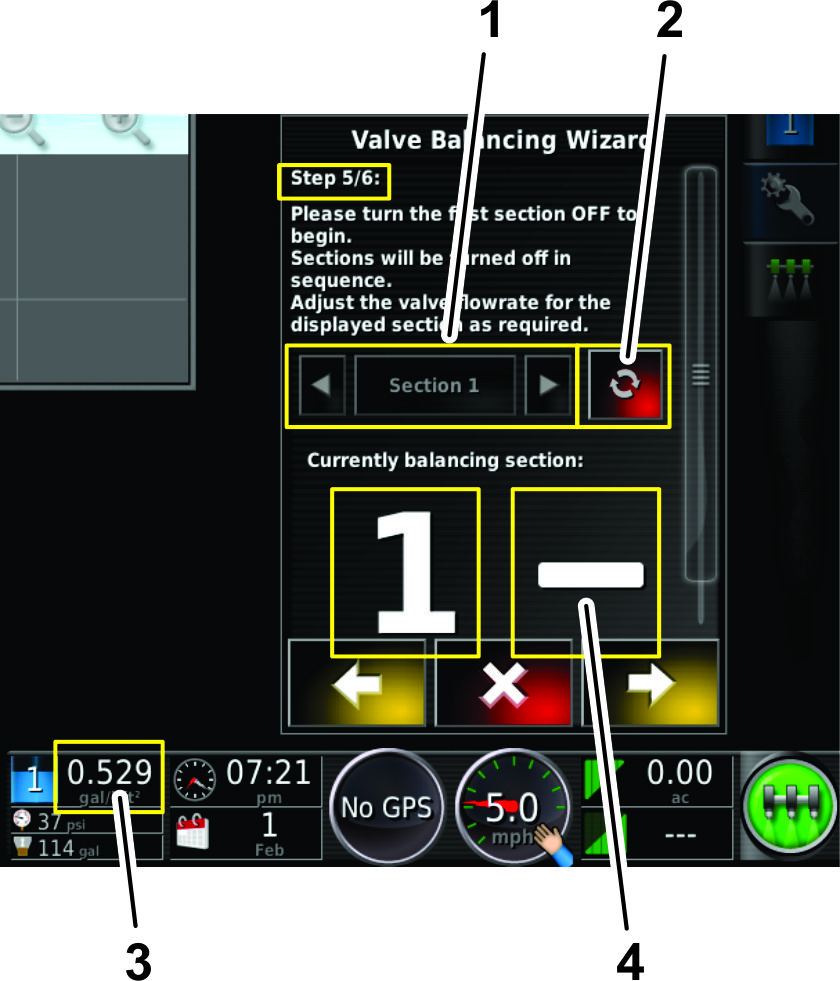

      g205520

      Figur 56

      1. Forrige og neste seksjon-ikoner (inaktive)
      2. Seksjon på/av-ikon (AV vist)
      3. Strømningshastighet (f.eks. over målhastigheten på 0,500)
      4. Reduser strømning-indikator (lukk omløpsventilen)

      1. Trykk på seksjon på/av-ikonet (Figur 56) for å slå av seksjonsventilen (rødt).

      2. Gå til baksiden av maskinen.

      3. Juster omløpsventilen ved seksjonsventil 1 for å redusere strømningshastigheten til målsprøytemengden.

    • Sprøytemengden for seksjonsventilen er for lav (Figur 57).

      Note: I dette eksemplet er målsprøytemengden 0,500 gallon / 1 000 ft2, men den målte sprøytemengden er 0,472 gallon / 1 000 ft2.

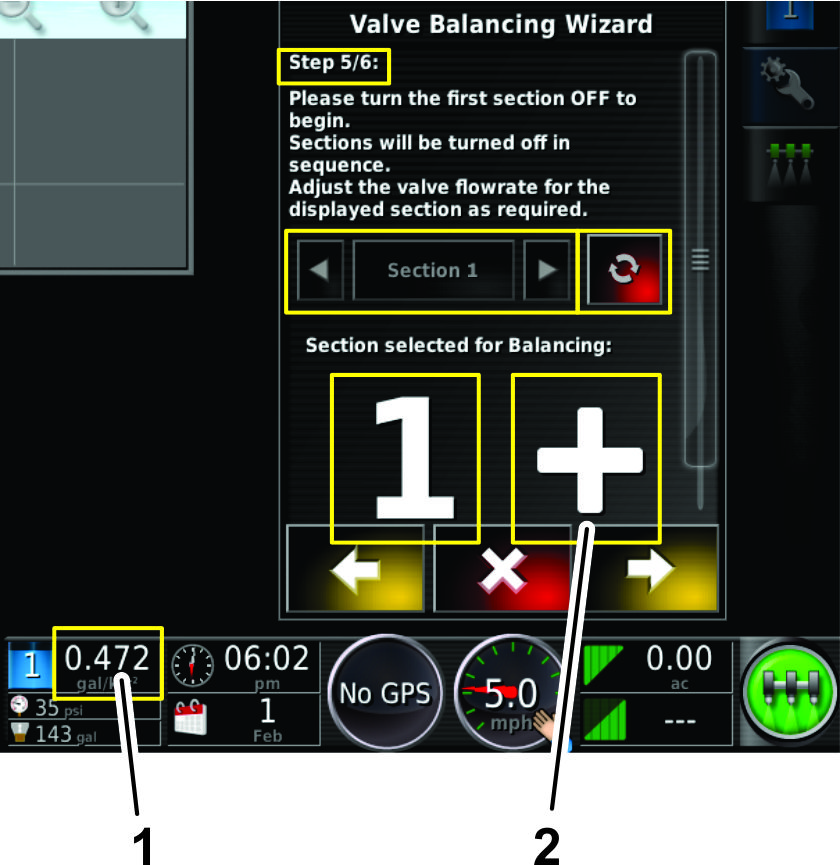

      g205524

      Figur 57

      1. Strømningshastighet (f.eks. under målhastigheten på 0,500)
      2. Øk strømningeindikatoren (åpne omløpsventilen)

      1. Trykk på seksjon på/av-ikonet (Figur 56) for å slå av seksjonsventilen (rødt).

      2. Gå til baksiden av maskinen.

      3. Juster omløpsventilen ved seksjonsventil 1 for å øke strømningshastigheten til målsprøytemengden.

  5. Melding om balansert seksjonsventil kommer opp og ventilbalanseveiviseren går automatisk til neste seksjonsventilFigur 58).

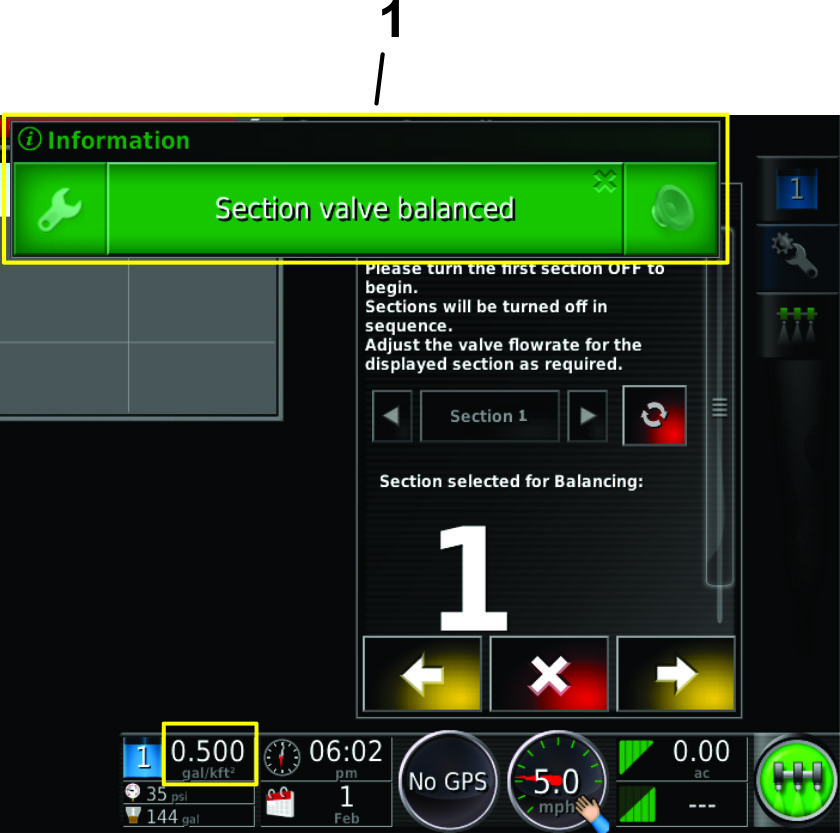

    g205523

    Figur 58

    1. Melding om balansering av seksjonsventil

  6. Gjenta trinn 4 og 5 for seksjonsventil 2 til og med 10 (Figur 59).

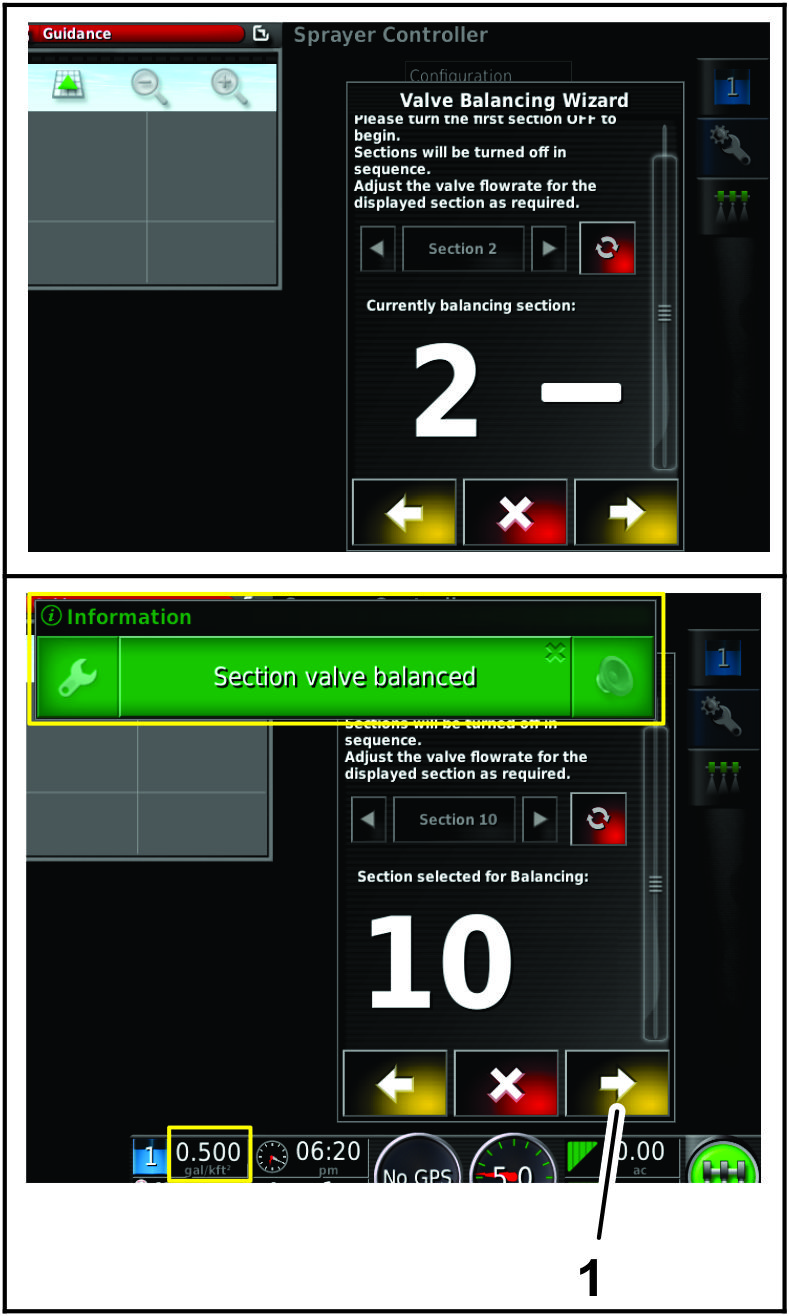

    g205522

    Figur 59

    1. Neste-ikon

  7. Når alle seksjonsventilene er balansert, velger du neste-ikonet (Figur 59).

  8. I trinn 6 av veiviseren for balansering av ventiler, sjekk listen over balanserte seksjonsventiler for å kontrollere at alle omløpsventiler er konfigurert, og trykk på bekreftelsesikonet (Figur 60).

    Note: Hvis du ser at ingen seksjonsventiler har fått justert omløpsventilen, trykk på tilbake-ikonet for å navigere til trinn 5 for denne dyseventilen og utfør trinn 4 og 5 (Figur 60).

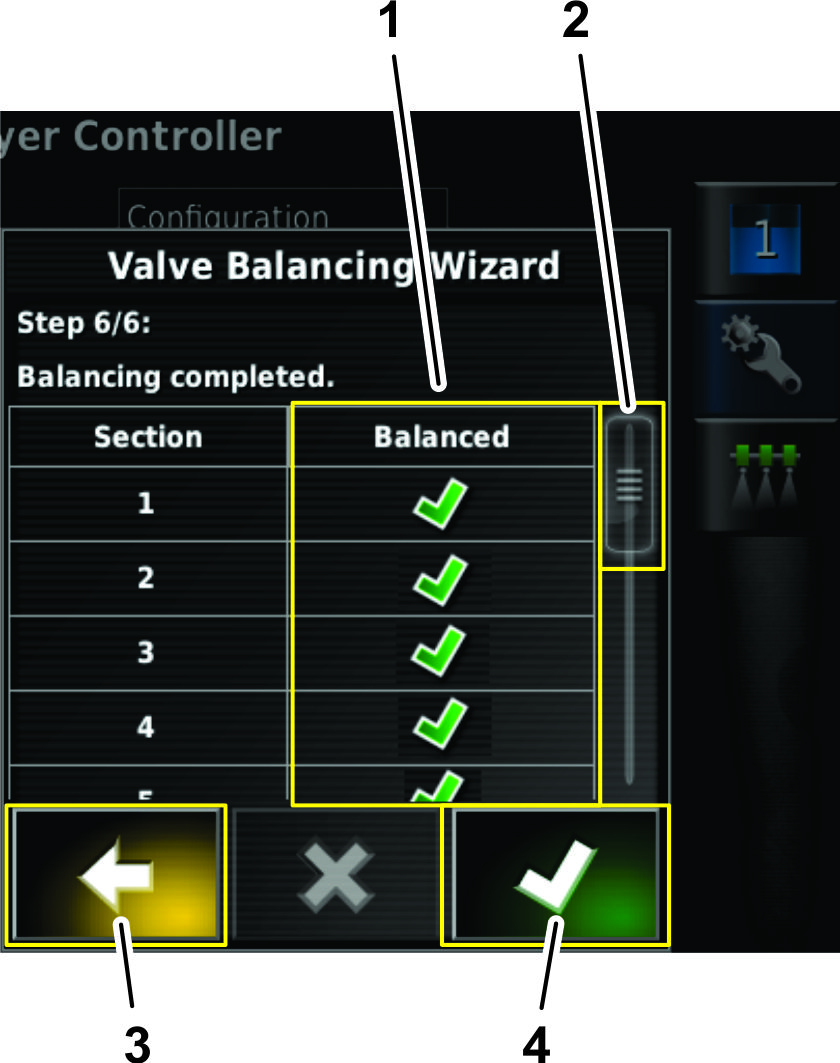

    g205525

    Figur 60

    1. Liste over balansering av seksjonsventil (grønn – fullført; rød – ufullstendig)
    2. Rullefelt
    3. Tilbake-ikon
    4. Fullfør-ikon

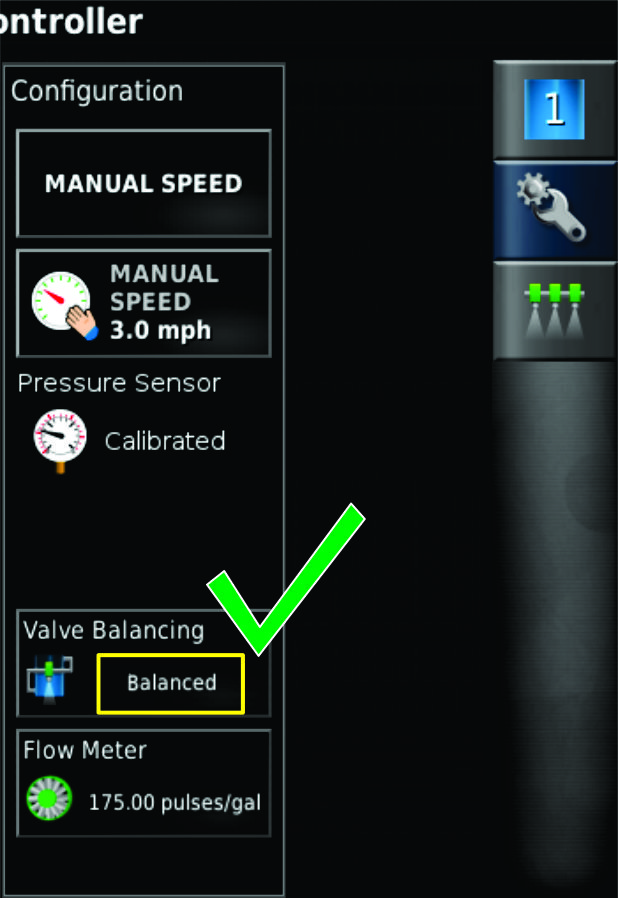

    Når du har fullført veiviseren for balansering av ventilen, viser ventilbalanseringsikonet i oppsettsdialogvinduet balansert (Figur 61).

    g205519

    Figur 61

Velge sprederdysen

Multi Pro 5800-gresspreder

  1. I den nye jobb-menyen trykker du på dyseikonet (Figur 62).

    g205214

    Figur 62

    1. Dyseikon
    2. Bekreftelsesikon

  2. I rullegardinlisten, velg dysen for sprøytemengden som sprøytes.

    Note: Hvis dysen for sprøytemengden du sprøyter, ikke vises i rullegardinlisten, må du legge til dysen i dyseoppsettsskjermen. Se Opprette en dyse.

  3. Trykk på bekreftelsesikonet (Figur 62).

Konfigurere nytt jobbområde

  1. Trykk på jobbmenyikonet (Figur 63).

    g203546

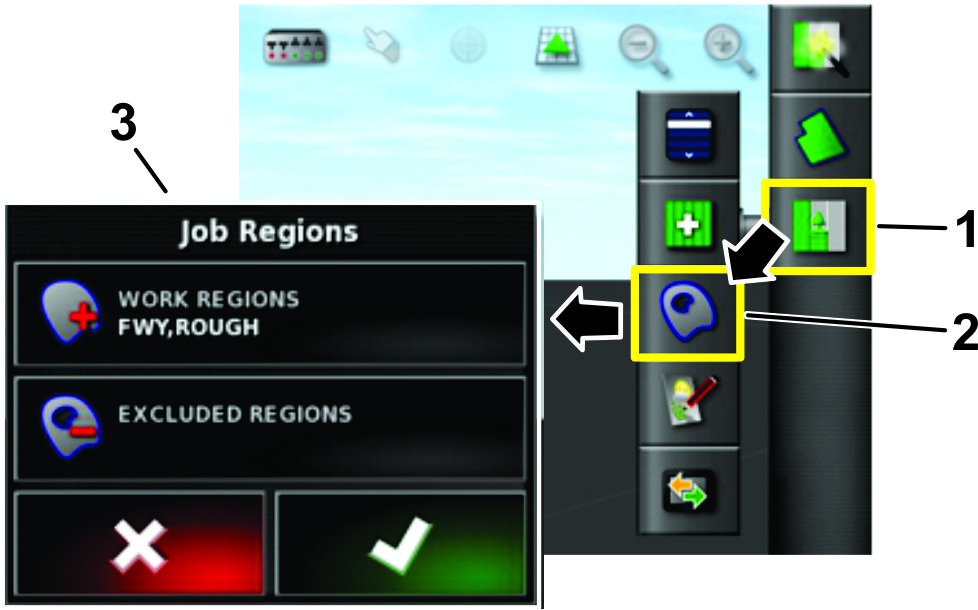

    Figur 63

    1. Jobbmenyikon
    2. Ikon for konfigurering av jobbområde
    3. Velg jobbområdet

  2. Velg ikonet for konfigurering av arbeidsområde.

  3. Velg arbeidsområde du skal sprøyte (f.eks. fairway, green eller tee), som vist i Figur 63.

  4. Velg områder som ikke skal sprøytes (bunkere, trær, farer osv.) (Figur 63).

    Note: Se videoene for standardmodus for informasjon om hvordan du sprøyter en grense innenfor en annen grense.

Bruke maskinens spredersystem

  1. Still de tre seksjonsbryterne (i maskinens kontrollkonsoll) i På-stilling (Figur 64 og Figur 65).

    g203639

    Figur 64

    Multi Pro 1750

    1. Bryter for venstre seksjon
    2. Bryter for midtre seksjon
    3. Bryter for høyre seksjon
    g205685

    Figur 65

    Multi Pro 5800

    1. Bryter for venstre seksjon
    2. Bryter for midtre seksjon
    3. Bryter for høyre seksjon

  2. Trykk på hovedseksjonsbryteren på maskinen.

  3. Trykk på hovedbryterikonet (Figur 21) på kontrollkonsollskjermen (kun Multi Pro 5800-gresspredere).

  4. Kjør inn i sprøyteområdet.

    Note: Maskinen starter sprøytingen når sprederen kommer inn i det definerte sprøyteområdet med ASC-styringsmodus stilt i AREALGRENSE-stilling.

Note: Skjermen viser områder du skal sprøyte i lys grå, og områder som ikke skal sprøytes i mørk grå. Hvis displayet viser alt som lysegrått, kan du sprøyte alle områder.

Bruke enkel modus med en eksisterende jobb

Note: En jobb er satt opp i standardmodus. Påse at eventuell jobbinformasjon fra forrige jobb blir slettet før du gjentar en eksisterende jobb.

  1. Start maskinen og behold nøkkelen i KJøR-stilling.

  2. Åpne sprederkontrollerikonet (Figur 66).

    g031532

    Figur 66

    1. Sprederkontrollerikon

  3. Sjekk i skjermvisningen for sprederkontrolleren om korrekt rate (gal/ac) er valgt.

  4. Hvis sprøytemengden ikke er korrekt, kan du endre den trinnvis med de forhåndsinnstilte sprøytemengdene, eller gjeldende sprøytemengde og legge inn ønsket sprøytemengde manuelt (Figur 67).

    g031494

    Figur 67

    1. Gjeldende rate
    2. Ikoner for forhåndsinnstilte rater
    3. Ikonet for økning og reduksjon
    4. Sprederkontrollerikon

  5. Trykk på arealmenyikonet.

  6. Velg navnet på det eksisterende arealet (Figur 68).

    g203549

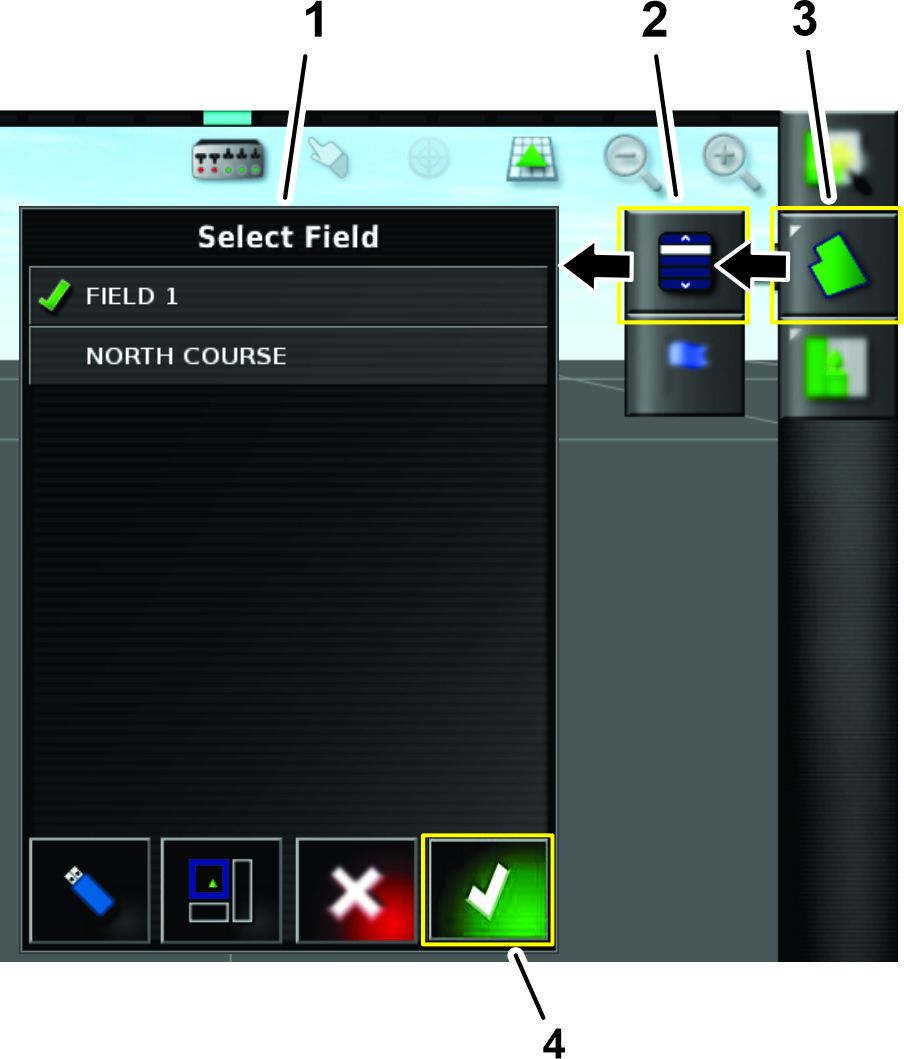

    Figur 68

    1. Liste over eksisterende arealer
    2. Areallisteikon
    3. Arealmenyikon

  7. Trykk på jobbmenyikonet (Figur 69).

  8. Velg eksisterende jobb (Figur 69).

    g203772

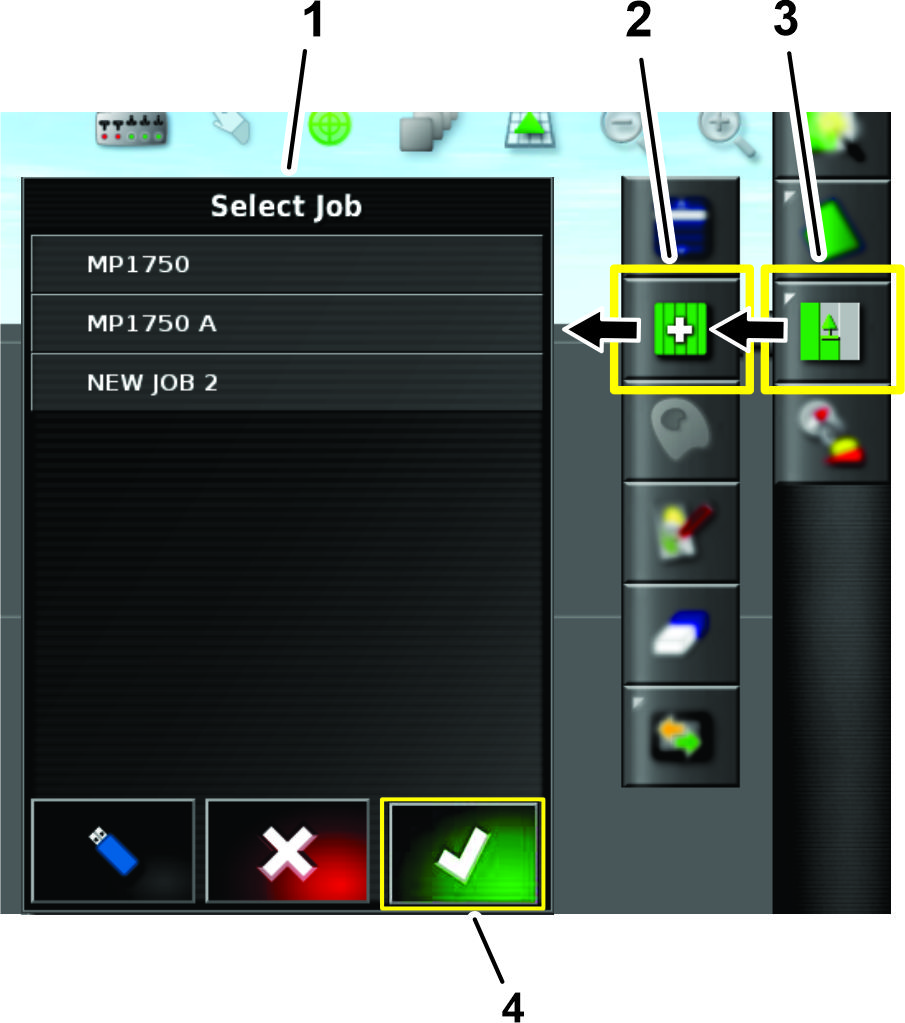

    Figur 69

    1. Liste over eksisterende jobber
    2. Jobblisteikon
    3. Jobbmenyikon

  9. Still de tre seksjonsbryterne (i maskinens kontrollkonsoll) i På-stilling (Figur 70 og Figur 71).

    g203639

    Figur 70

    Multi Pro 1750

    1. Bryter for venstre seksjon
    2. Bryter for midtre seksjon
    3. Bryter for høyre seksjon
    g205685

    Figur 71

    Multi Pro 5800

    1. Bryter for venstre seksjon
    2. Bryter for midtre seksjon
    3. Bryter for høyre seksjon

  10. Start sprøytingen ved å trykke på HOVEDBRYTERIKONET på skjermen og kjøre inn i sprøyteområdet (Figur 21).

    Note: Maskinen starter å sprøyte når sprederen krysser over grensen til det korrekte sprøyteområdet.

    Note: Skjermen viser områder som skal sprøytes i lys grå, og områder som ikke skal sprøytes i mørk grå. Hvis skjermen bare viser alle områder som lysegrå, kan alle områder sprøytes.

Bruke standardmodus

g205067

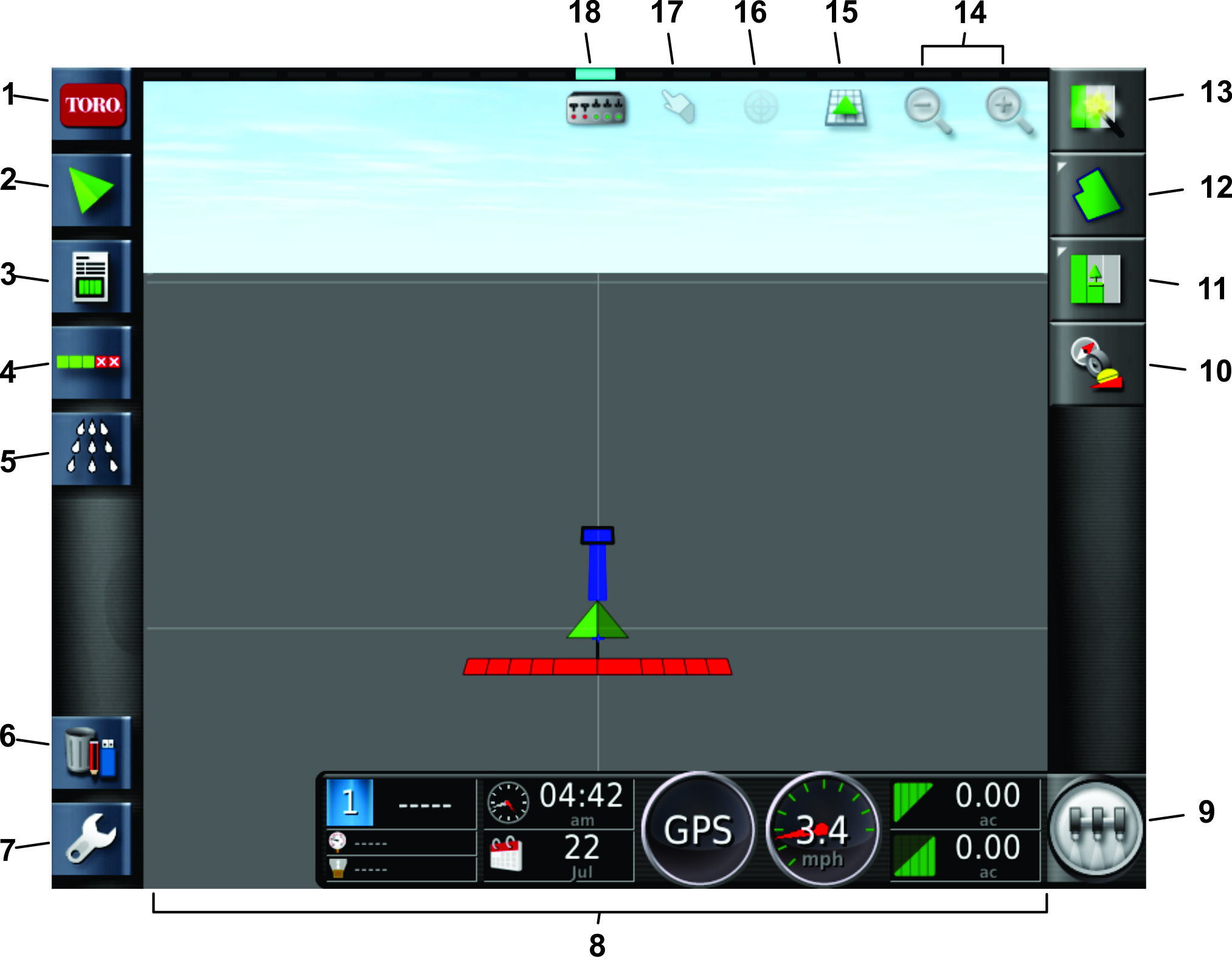

Figur 72

  1. Systeminformasjonsikon
  2. Veiledningsikon
  3. GPS-informasjonsikon
  4. Ikon for konfigurasjon av automatisk valg av kontroll
  5. Sprederkontrollerikon
  6. Lagerstyringsikon
  7. Oppsettsikon
  8. Sprederdashbord
  9. Masterbryterikon
  10. Ikon for mottakerkalibreringsmeny
  11. Jobbmenyikon
  12. Arealmenyikon
  13. Hurtigstartikon
  14. Zoomfunksjonsikon
  15. Skjermvisningsikon
  16. Sentrert kartvisning-ikon
  17. Grensevalgsikon
  18. Bomvisningsikon

Kalibrere kompasset

  1. Velg mottakerkalibreringsikonet (Figur 73).

  2. Velg kompassikonet (Figur 73).

    g209223

    Figur 73

    1. Mottakerkalibreringsikon

  3. Kjør maskinen i en sirkel 1½ omdreining (Figur 74).

  4. Trykk på neste-ikonet (Figur 73).

  5. Kjør rett i 92 m. Se figur Figur 74.

    g209126

    Figur 74

  6. Bekreft kalibreringen (Figur 73).

Opprette et areal

Note: Opprett ett areal per golfbane med alle arealgrenser for den golfbanen under det arealet.En sprøytejobb kan kun foregå innenfor én bane. Den kan ikke sprøyte grensene mellom baner.

  1. Trykk på hurtigstartikonet.

  2. Velg arealnavn, gi navn til arealet og trykk på bekreftelsesikonet (Figur 75).

    g031294

    Figur 75

    1. Hurtigstartikon
    2. Arealnavn
    3. Ikon for nytt areal

Opprette en dyse

  1. Angi brukertilgangsnivået til STANDARD. Se Forstå de ulike visningsmodusene.

  2. Trykk på oppsettsikonet Graphic nederst til venstre på startskjermbildet.

  3. Trykk på implementeringsikonet, bomikonet og dyseikonet (Figur 76).

    g204392

    Figur 76

    1. Dyseoppsettsskjerm
    2. Ny dyse...-ikon

  4. På dyseoppsettsskjermen trykker du på NY DYSE-ikonet øverst på skjermen (Figur 76).

  5. I trinn 1 på skjermen for oppsett av ny dyse, trykk på ikonet for ny dyse basert på strømningshastighet eller farge som er angitt i valg av mal fra produsent (Figur 77).

    Note: Følgende tabell viser munnstykkene som er tilgjengelig fra Toro. Innstillingene er ISO-standarder.

    Note: 015-munnstykket (lysegrønt) er ikke det samme som 15-munnstykket (mørkegrønt).03-munnstykket (mørkeblått) er ikke det samme som 10-munnstykket (lyseblått).

    g204393

    Figur 77

    1. Valg av mal fra produsent (dyse)
    2. Neste-ikon (neste trinn)

    Dysetabell

    MunnstykkeMunnstykkefargeFlytrate
    Graphic 04Rød1,5 gpm***
    Graphic 05Brun1,9 lpm
    Graphic 06Grå2,3 lpm
    Graphic 08Hvit3,0 lpm
    Graphic 10Blå3,8 lpm
    Graphic 15Grønn5,7 lpm

  6. Trykk på DYSENAVN-ikonet (Figur 78).

    g204394

    Figur 78

    1. Dysenavnikon

  7. Angi dysenavnet med skjermtastaturet og trykk på bekreftelsesikonet (Figur 79).

    g204395

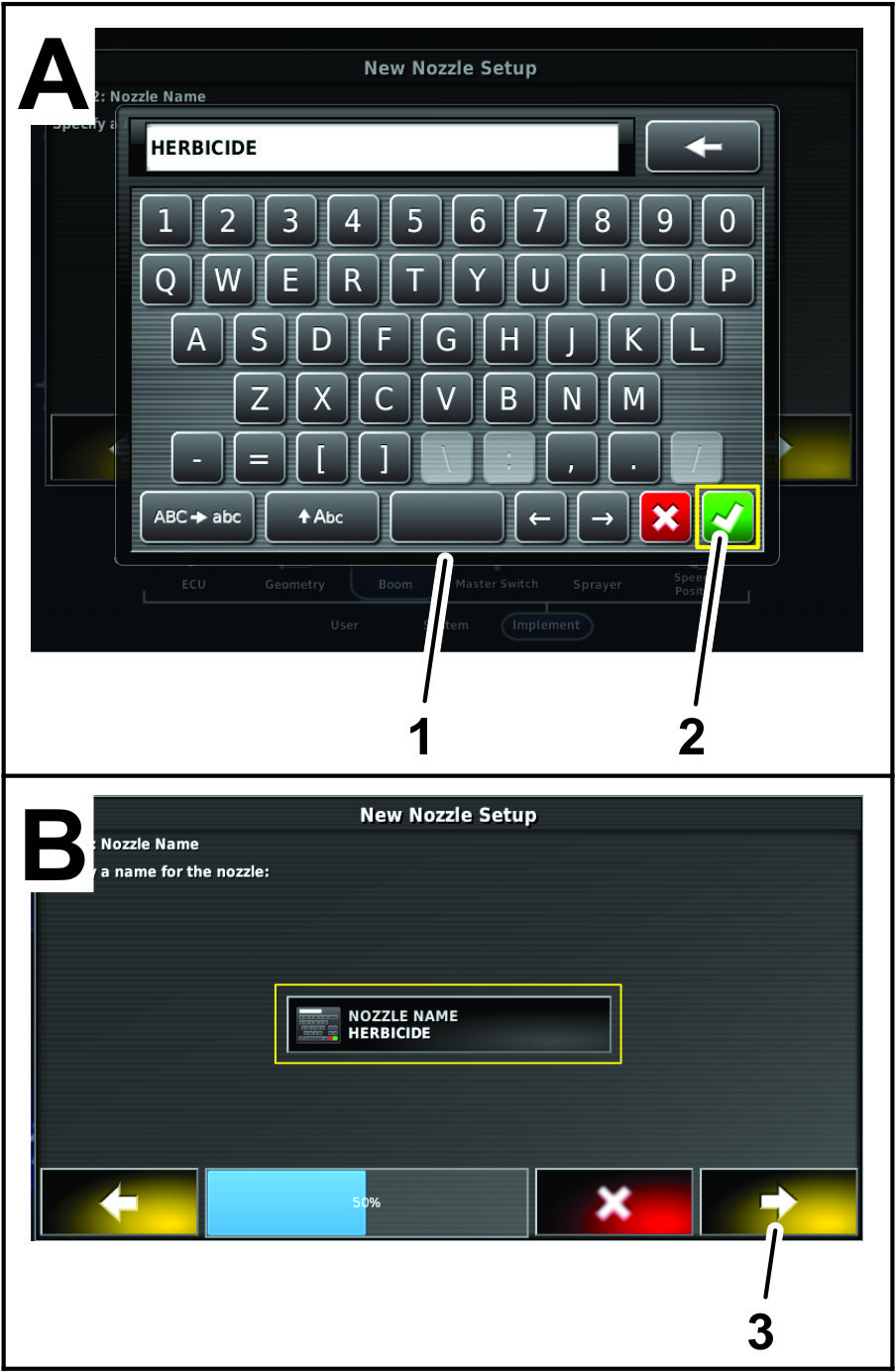

    Figur 79

    1. Skjermtastatur
    2. Bekreftelsesikon
    3. Neste-ikon (neste trinn)

  8. I dialogvinduet for konfigurering av ny dyse – trinn 2, trykk på bekreftelsesikonet (Figur 79).

  9. I dialogvinduet for konfigurering av ny dyse – trinn 3, trykk på bekreftelsesikonet (Figur 79).

    g204396

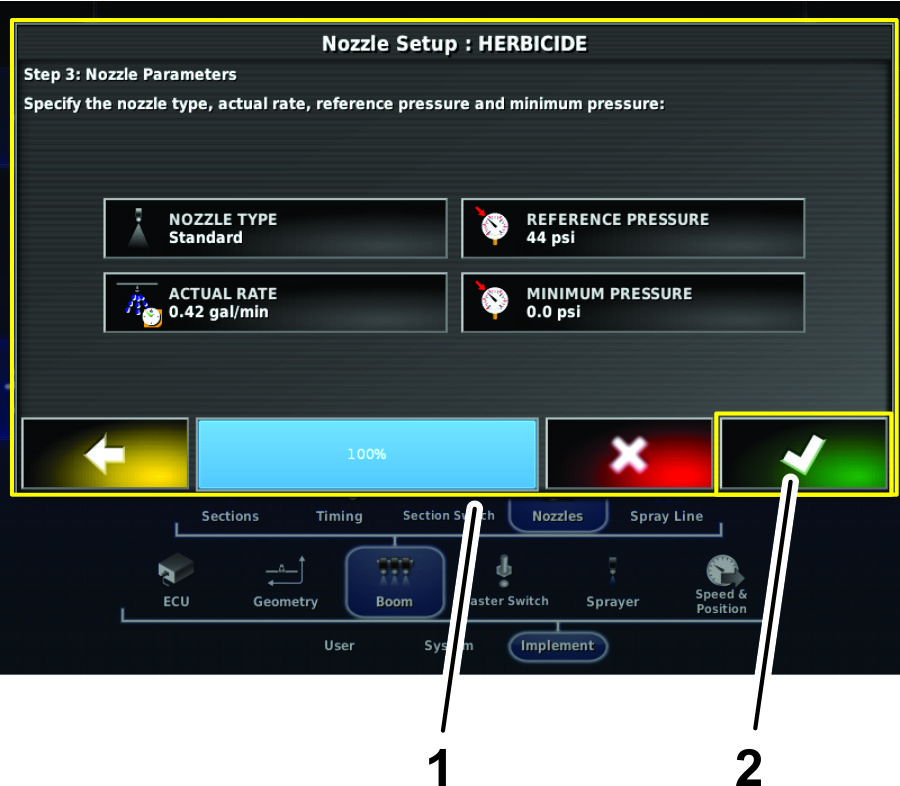

    Figur 80

    1. Dialogvindu for dysekonfigurasjon – trinn 3
    2. Bekreftelsesikon

Kalibrere gjennomstrømningsmåleren

Utstyr som kunden skaffer: en gradert oppsamlingsbeholder (en beholder med volum avmerket i trinn på 0,01 mlanbefales).

Klargjøre for kalibrering

  1. Påse at spredertanken er ren.

  2. Fyll spredertanken med minst 568 liter ferskvann.

  3. Påse at dysene du skal teste, er i aktiv sprøytestilling (ned).

  4. Sett på parkeringsbremsen og start motoren.

    Note: La motoren og hydraulikksystemet få varme seg opp i ti minutter.

Utføre priming før test

  1. Åpne sprederkontrollerikonet og klikk på ikonet øverst til høyre (Figur 81).

  2. Still sprederen til manuell modus.

  3. Still alle sprederseksjonsbryterne i På-stillingen.

  4. Sett gassen til HURTIG-stillingen.

  5. Sett hovedseksjonsbryteren i På-stillingen.

    Note: Hovedseksjonsbryteren er plassert på maskinkonsollen.

  6. Slå på seksjoner med hovedseksjonsbryteren.

  7. Øk eller reduser pumpehastigheten til ønsket spredertrykk.

  8. Slå av seksjoner med hovedseksjonsbryteren.

Kjøre oppsamlingstest og legge inn informasjon

Note: Det kreves to personer for å utføre oppsamlingstesten i denne prosedyren.

  1. Åpne sprederkontrollerikonet og klikk på utvidelsesikonet øverst til høyre (Figur 81).

    g211485

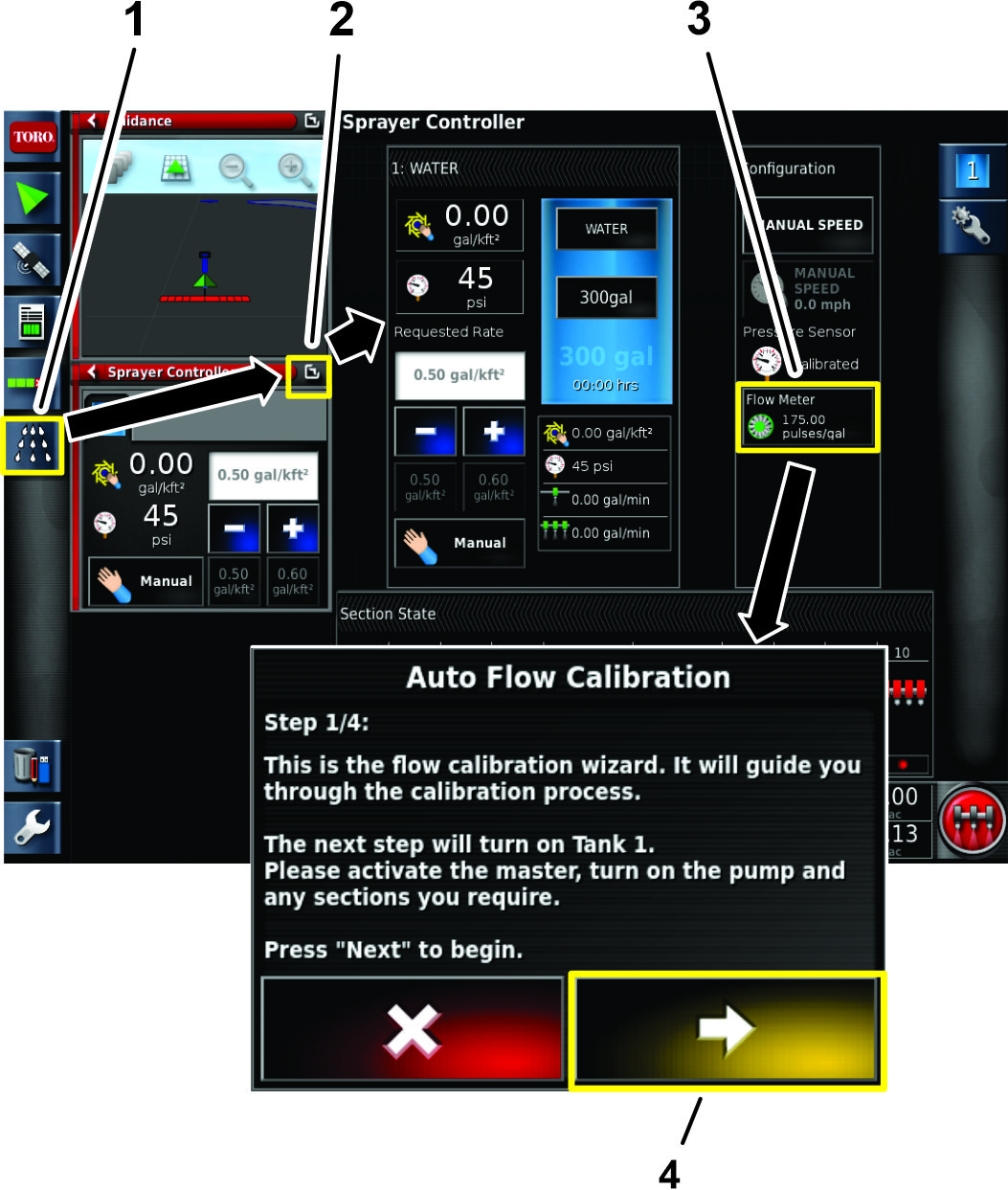

    Figur 81

    1. Sprederkontrollerikon
    2. Utvidelsesikon
    3. Strømningsmålerikon

  2. Still alle sprederseksjonsbryterne i På-stillingen.

  3. Sett gassen til HURTIG-stillingen.

  4. Sett hovedseksjonsbryteren i På-stillingen.

  5. Velg strømningsmålerikonet (Figur 81).

    Important: Sjekk at oppsamlingsbeholderen er plassert under dysen før du slår på seksjonene.

  6. Plasser oppsamlingsbeholderen under dysen før du slår på seksjonene (Figur 82).

    g193177

    Figur 82

  7. Slå på seksjoner med hovedseksjonsbryteren.

  8. Utfør oppsamlingstesten i minst 15 sekunder eller mer ved 1 av dysene (Figur 82).

    Note: Oppsamlingstestens lengde avhenger av størrelsen på beholderen, men lengre tid er best.

  9. Slå av hovedseksjonsbryteren, sett gassen til sakte-stillingen og slå av sprederpumpen.

  10. Sett den graduerte beholderen på en jevn overflate og noter væskevolumet (Figur 83).

    Important: Når du leser av den graduerte beholderen, må du sette beholderen på en jevn overflate.

    Important: Når du leser av den graduerte beholderen, les av væskevolumet i den graduerte beholderen ved det laveste punktet på væskeoverflatekurven.

    Important: Små feil i avlesningen av væskevolumet i den graduerte beholderen påvirker nøyaktigheten til sprederkalibrering betydelig.

    g193829

    Figur 83

    1. Høyeste punkt av væskeoverflatekurven (ikke mål her)
    2. Laveste av væskeoverflatekurven (mål her)
    3. Plan overflate

  11. Bruk væskemengden fra den ene dysen, multipliser med antall dyser som brukes til å sprøyte under oppsamlingstesten. Konvertere deretter denne verdien til liter eller gallon (128 fl oz tilsvarer 1 gallon).

    Eksempel: 44 fl oz x 12 dyser = 528 fl oz / 128 fl oz = 4,125 gallon

  12. Angi væskemengden fra beregningen ved hjelp av talltastaturet (Figur 84 og Figur 85).

    g211486

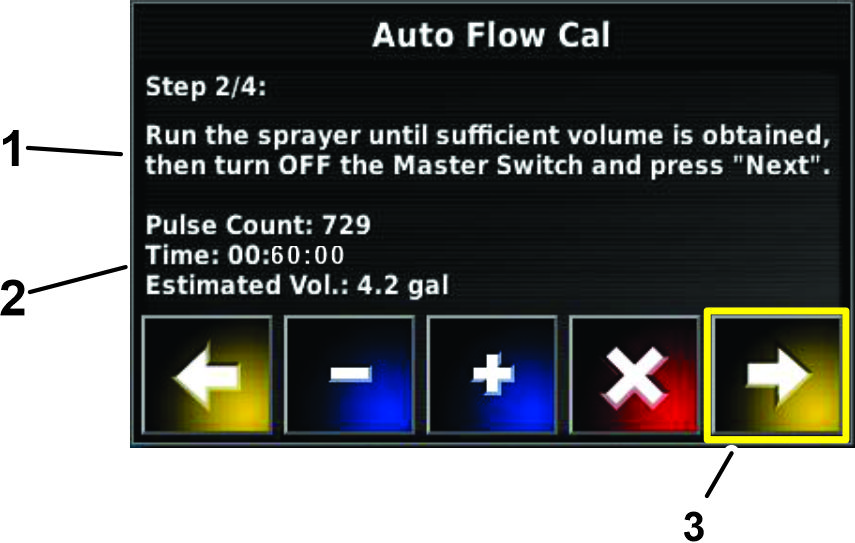

    Figur 84

    1. Kjør oppsamlingstesten.
    2. Bekreft væskenivået.

  13. Sjekk strømningskalibreringsfaktoren (Figur 85).

    g211487

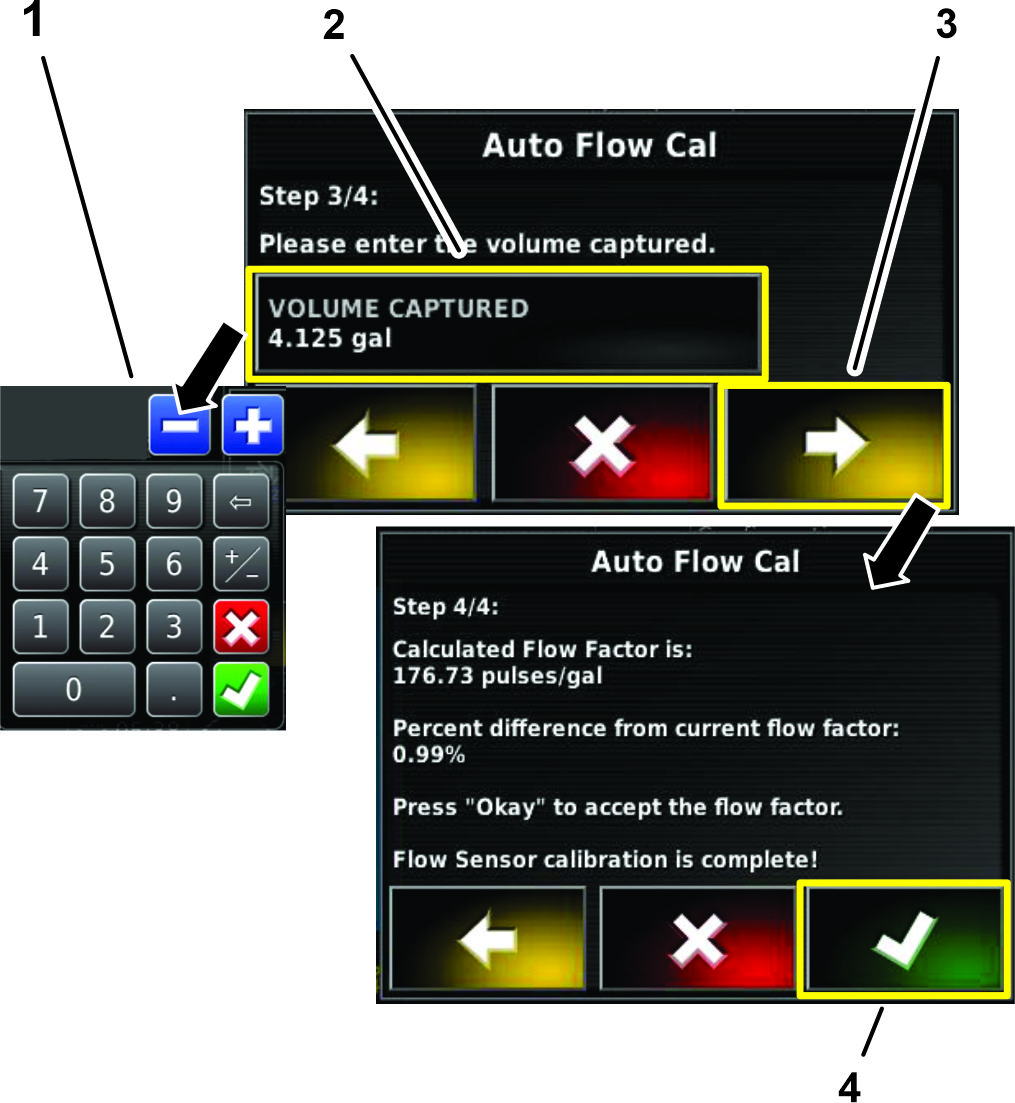

    Figur 85

    1. Talltastatur

Registrere jobbinformasjon

Jobbmenyen velger eller konfigurerer bestemt jobbinformasjon knyttet til det valgte området. Bruk denne menyen til å lagre informasjon og registrere og rapportere aktivitet.

Registrere jobbinformasjon

  1. Trykk på jobbikonet (Figur 86).

    g203550

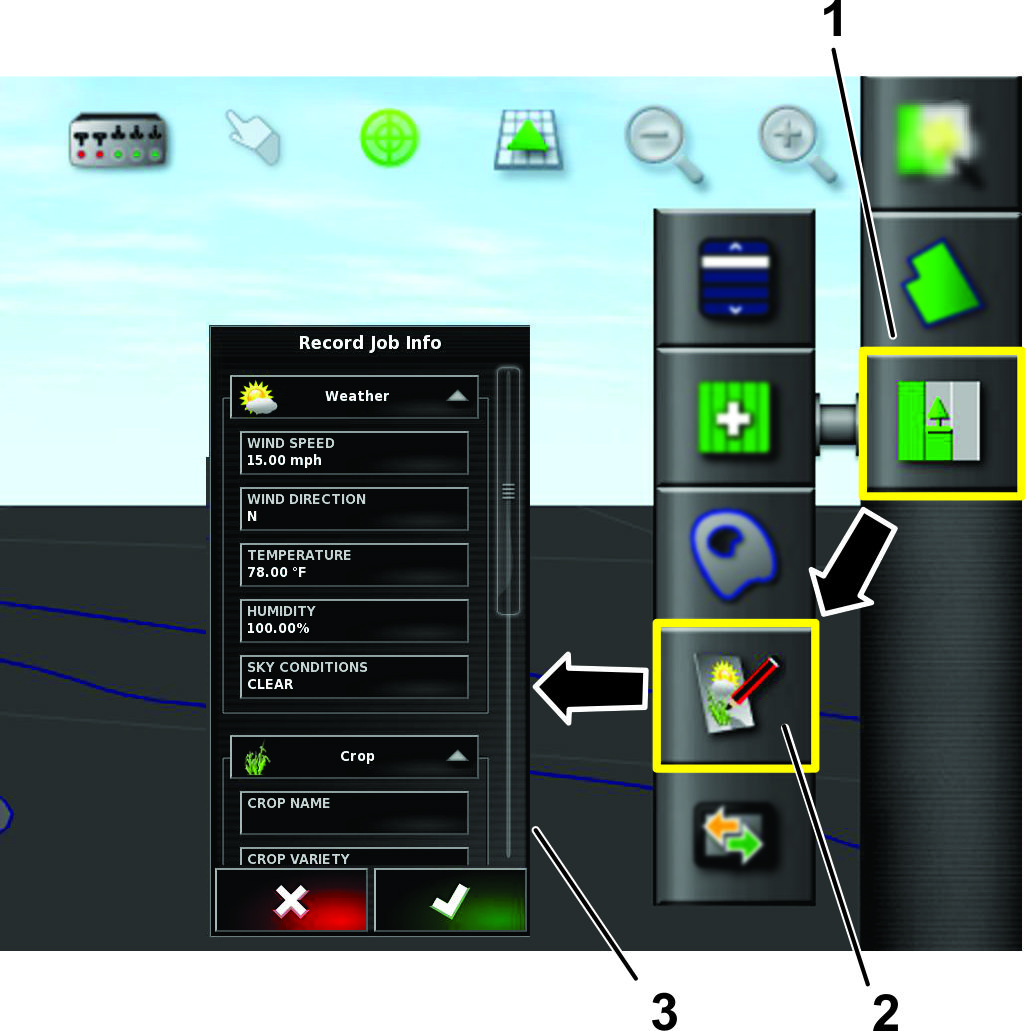

    Figur 86

    1. Jobbmenyikon
    2. Register jobbinformasjon-ikon
    3. Liste over informasjon som skal endres

  2. Trykk på registrer jobbinformasjon-ikonet (Figur 86).

  3. Velg kategoriene etter behov, og angi og bekreft informasjonen.

Registrere jobbnotater

Bruk notatområdet til å registrere informasjon for hver jobb.

  1. Åpne jobbinformasjonsikonet (Figur 87).

    g203865

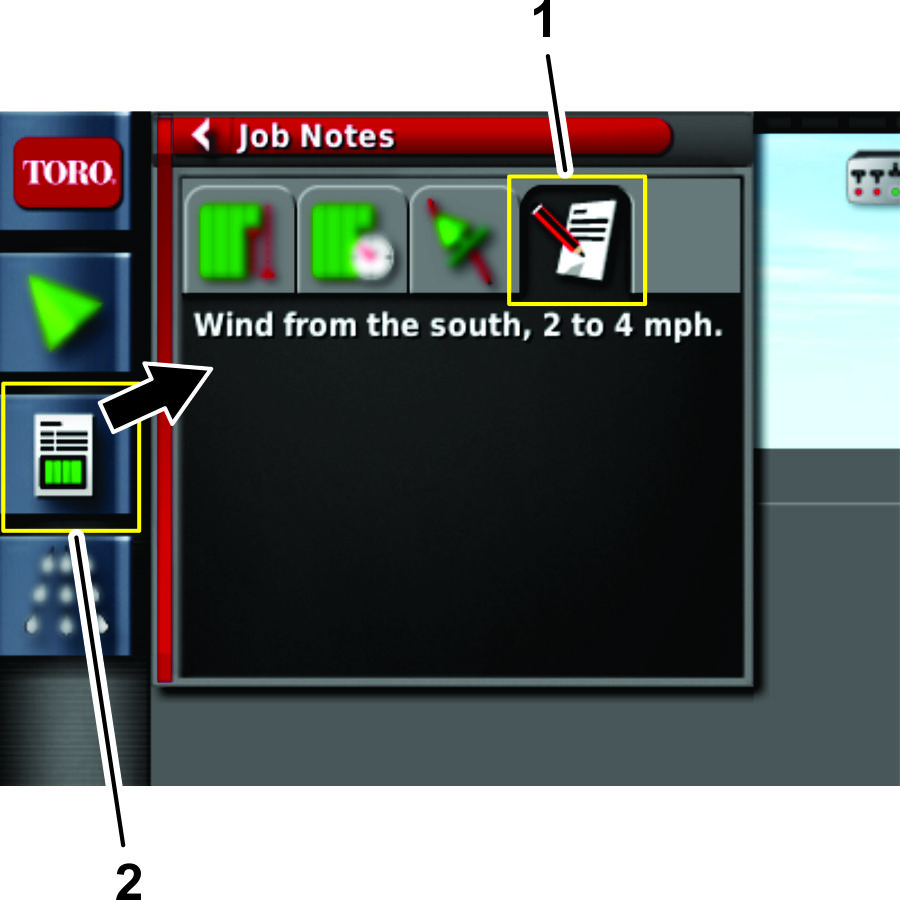

    Figur 87

    1. Jobbnotatikon
    2. Jobbinformasjonsikon

  2. Trykk på jobbnotatikonet (Figur 87).

  3. Angi informasjonen og trykk på bekreftelsesikonet.

Eksportere jobbinformasjon

Note: Påse at en jobb er aktiv før du eksporterer jobbinformasjon.

  1. Fjern dekslet for USB-porten nedenfor på/av-knappen (Figur 88).

    g212841

    Figur 88

    1. Lokk
    2. USB-kontakt
    3. USB-lagringsenhet

  2. Sett en USB-lagringsenhet inn i USB-porten (Figur 88).

  3. Trykk på jobbmenyikonet (Figur 89).

    g203551

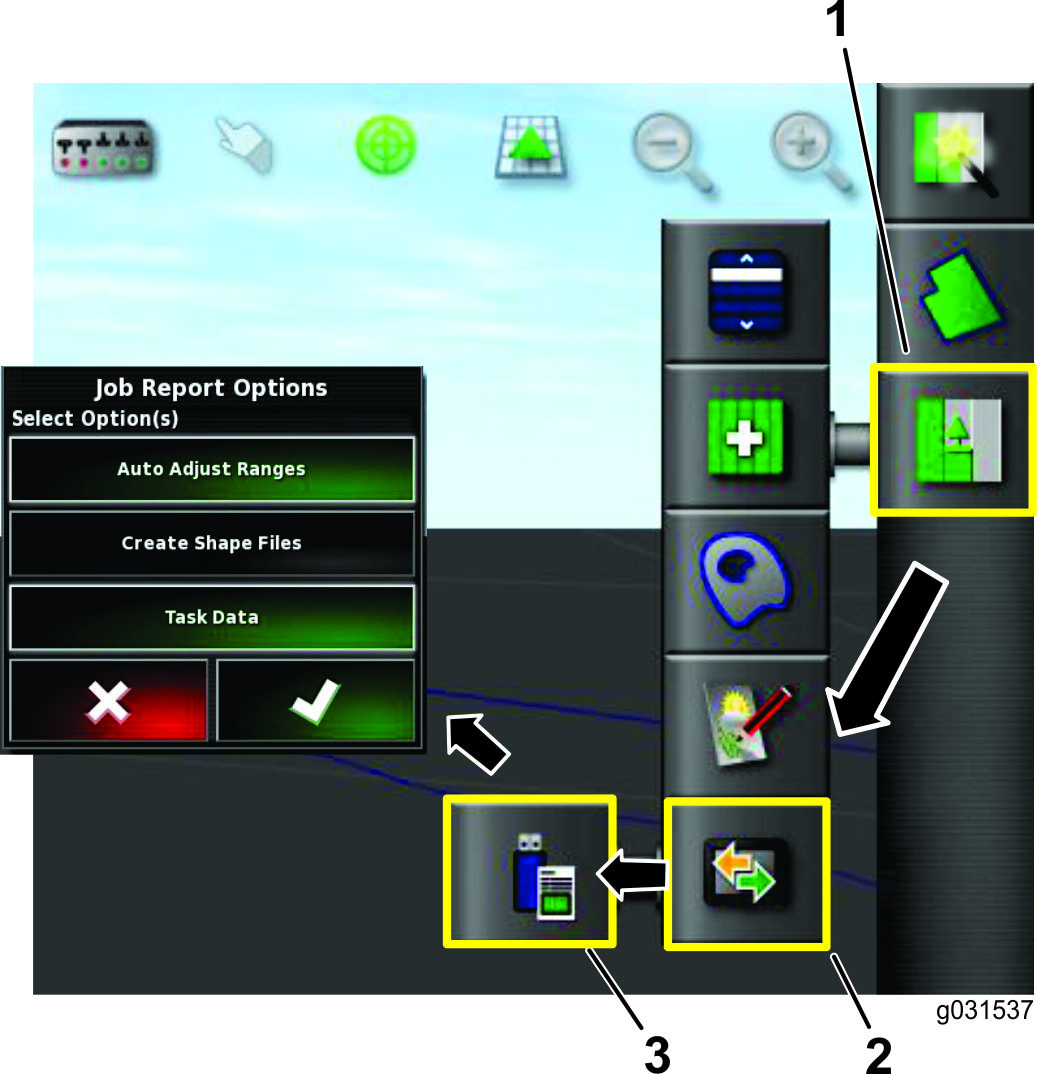

    Figur 89

    1. Jobbmenyikon
    2. Datautvekslingsikon
    3. Ikon for eksport av jobbrapport til USB

  4. Trykk på datautvekslingsikonet (Figur 89).

  5. Velg ikonet for eksport av jobbrapport til USB (Figur 89).

  6. Opphev valg av følgende i menyen for jobbrapportalternativer:

    • Automatisk områdejustering

    • Oppgavedata

  7. Hvis nødvendig, velg alternativet for oppretting av shape-filer i jobbrapportalternativene.

    Note: Shape-fildata blir eksportert til D:/Client/Farm/Field/CoverageShapefiles og D:/Client/Farm/Field/BoundaryShapefiles.

    Note: Dette lagrer jobbinformasjonen til USB-lagringsenheten.

    Note: Før du fjerner USB-lagringsenheten, må du alltid koble den fra elektronisk. Se trinn 8 til og med 10 nedenfor. Hvis du ikke gjør dette, kan du opprette en manglende eller skadet rapport.

  8. Sveip over skjermen for å få tilgang til den flytende menylinjen (Figur 90).

    g203571

    Figur 90

    1. Løs ut USB-ikon
    2. Bekreftelsesikon (dialogvinduet for utløsing av USB)

  9. Trykk på løs ut USB-ikonet (Figur 90).

  10. I dialogvinduet for utløsing av USB, trykk på bekreftelsesikonet og ta USB-lagringsenheten ut av monitoren (Figur 90).

Montere systemet

Utfør disse prosedyrene før du bruker GeoLink-spredersystemet:

Note: Hovedseksjonsbryteren for maskinen finnes på følgende steder, se Figur 91, Figur 92 eller Figur 93.

g205126

Figur 91

Hovedseksjonsbryter – Multi Pro 5800-gresspreder, 2015 og eldre

g205127

Figur 92

Hovedseksjonsbryter – Multi Pro 5800-gresspreder, 2016 og nyere

g205125

Figur 93

Hovedseksjonsbryter – Multi Pro 1750-gresspreder

Klargjøre maskinen

  1. Les gjennom følgende instruksjoner før du begynner:

  2. Fest en forsyningsslange til antihevertrøret, og fyll tanken halvfull med rent vann.

    Important: Kontroller og rengjør alle systemkomponentene før spredning, inkludert tanken, sugefilter, pumpe, ventiler og munnstykker.

  3. Start motoren. Se maskinens brukerhåndbok.

  4. Flytt gasspaken til maksimumsinnstillingen.

  5. Still konsollbryterne på maskinen i AV-stillingen.

  6. Påse at du har angitt riktig kalibreringsverdier.

Stille inn selvtestingsfunksjon

  1. Bruk hastighetstestfunksjonen som beskrevet i programvarehåndboken for Multi Pro 5800-gresspreder for å teste spredersystemet mens kjøretøyet ikke er i bevegelse.

    Note: Selvtestfunksjonen simulerer hastigheten, slik at du kan teste systemet uten bevegelse. Denne funksjonen nullstiller seg selv når hastighetssensoren oppdager at kjøretøyet er i bevegelse.

    For å stille inn selvtestfunksjonen, gjør følgende:

    1. Åpne ASC-ikonet (automatisk seksjonskontroller) (Figur 94).

      g203964

      Figur 94

      1. Ikon for konfigurasjon av automatisk seksjonskontroll
      2. ASC-ikon (På)
      3. ASC-ikon (AV)

    2. Trykk på ASC-ikonet for å stille det til AV (Figur 94).

    3. Trykk på sprederkontrollerikonet (Figur 95).

      g203966

      Figur 95

      1. Bytt vindu-ikon
      2. Sprederkontrollerikon
      3. Sprederkontroller-undermeny

    4. Trykk på bytt vindu-ikonet for sprederkontrollermenyen.

      Gjeldende startskjermbilde og sprederkontrollermenyen bytter stilling.

    5. Trykk på konfigurasjonsikonet i undermenyen for sprederkontrolleren for å vise konfigurasjonsmenyen (Figur 95).

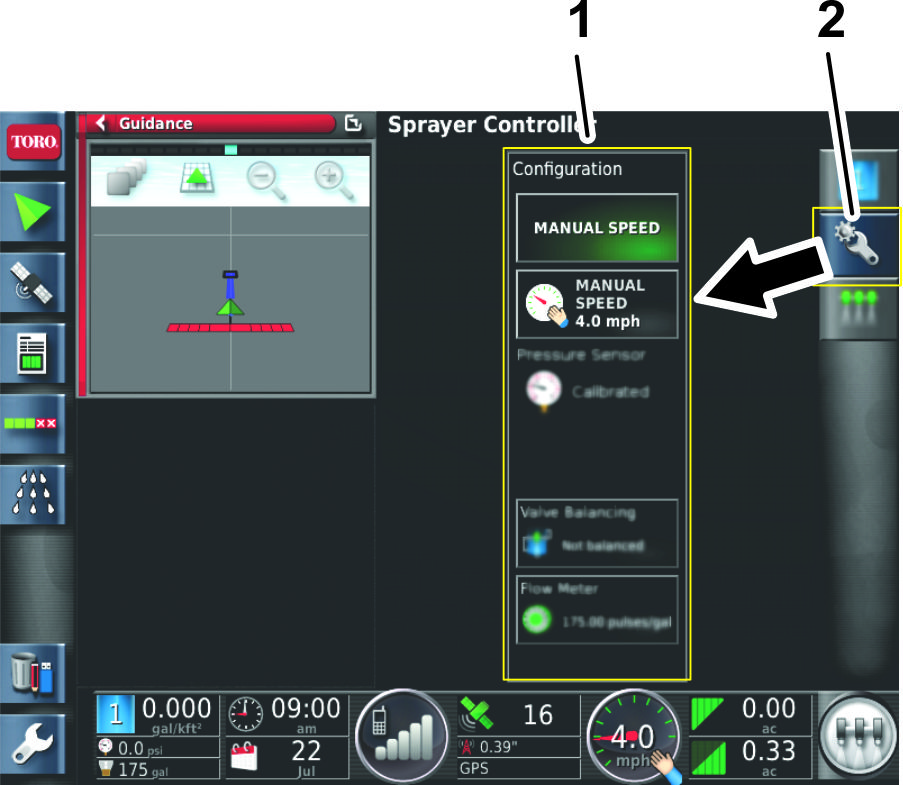

      g203967

      Figur 96

      1. Konfigurasjonsikon
      2. Konfigurasjonsmeny

    6. Trykk på ikonet for manuell hastighetsangivelse (Figur 97).

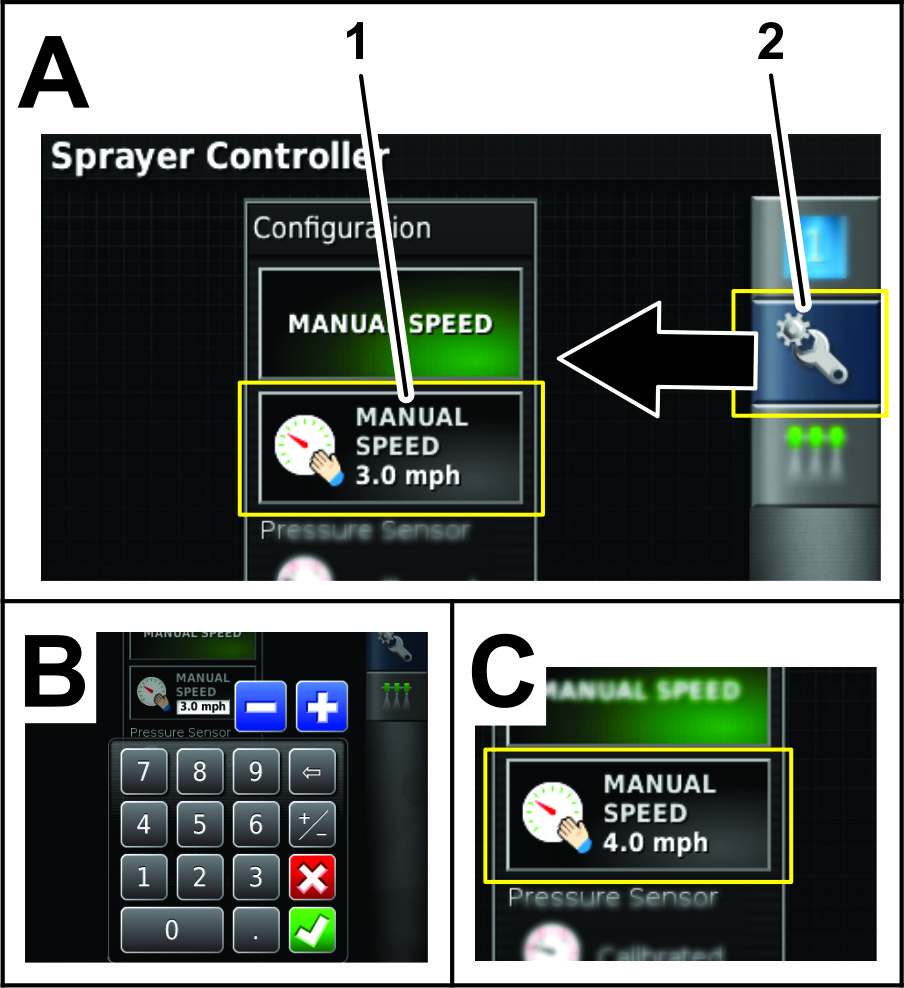

      g203965

      Figur 97

      1. Ikon for manuell hastighetsangivelse
      2. Konfigurasjonsikon

    7. Bruk talltastaturet til å angi simulert hastighet, og trykk på bekreftelsesikonet (Figur 97).

  2. Trykk på bytt vindu-ikonet for sprederkontrollermenyen (Figur 95).

  3. Angi ønsket sprøytemengde ved hjelp av forhåndsinnstillinger, øke- eller redusere-ikonene eller ved å velge ikonet for gjeldende målsprøytemengde (Figur 98).

    g204020

    Figur 98

    1. Ikon for redusert sprøytemengde
    2. Felt for forespurt sprøytemengde
    3. Øk sprøytemengde-ikon
    4. Sprederkontrollerikon
    5. Ikon for forhåndsinnstilt sprøytemengde 1
    6. Ikon for forhåndsinnstilt sprøytemengde 2

Teste systemet for første gang

Utfør denne prosedyren før du bruker GeoLink-spredersystemet.

Note: Bruk bare vann når du utfører denne prosedyren.

  1. Kjør kjøretøyet i ønsket spredehastighet med sprøytebommene av.

    Kjøretøyets hastighet vises på dashbordet på skjermen.

  2. På maskinens kontrollkonsoll trykker du på hovedbryteren for å stille den i På-stillingen.

  3. Påse at bryterne for venstre, midtre og høyre seksjon er i På-stillingen.

  4. Still maskinens hovedseksjonsbryter i På-stillingen.

    Note: Bruk hovedseksjonsbryteren til å styre alle sprederdelene sammen.

  5. Sett sprøytemengdekontroll til AUTOMATISK.

    Note: Påse at ASC enten er slått AV eller at yttergrense er angitt til UBEGRENSET.

  6. Velg målsprøytemengde.

  7. Øk eller reduser kjøretøyhastigheten med 2 km/t.

    Systemet skal automatisk korrigere målsprøytemengden.

    Note: Hvis systemet ikke retter sprøytemengden, kan du gjennomgå Stille inn selvtestingsfunksjon.

  8. Når du har sprøytet en rad, still hovedseksjonsbryteren i AV-stillingen.

    Note: Dette slår også av områdeberegningen.

  9. Bekreft dekket område og sprøytet materialvolum.

Gjenopprette X25-programvarekonfigurasjonen

Important: Du må ha tilgangsprivilegier på ekspertnivå for å gjenopprette programvarekonfigurasjonen. Ta kontakt med en autorisert Toro-forhandler for å få hjelp.

Alarmliste

Tabellen nedenfor viser alarmer og alarmbeskrivelser:

Alarmliste

AlarmBeskrivelse
ASC 10 ECU-fastvarekonfliktKontakt Toro NSN på 1-800-ASK-TORO eller NSNTech@toro.com for kundeservice.
Utelatelseskart-avstandEksklusjonskartet er for langt fra gjeldende GPS-posisjon.
BakoverDen valgte GPS-korrigeringskilden ikke er tilgjengelig og systemet må midlertidig bruke en mindre nøyaktig korrigeringskilde.
Fastvareversjonkonflikt eller utdatert fastvareversjonKontakt Toro NSN på 1-800-ASK-TORO eller NSNTech@toro.com for kundeservice.
Feil sprøytemengdeRedskapet er i automodus og ønsket sprøytemengde er ikke oppnådd.
Ugyldig eller utgått profil lastetEn gammel redskaps- eller kjøretøysprofil er aktiv på systemet.
For lite ressurserSystemressursene (minne eller plass i systemet) er mer enn 90 % fulle.
Ingen komm.X25-kontrollkonsollen kan ikke kommunisere med den automatiske seksjonskontrolleren (ASC).
Ingen GPSGPS-signalet er tapt.
ParameterkonfliktKontakt Toro NSN på 1-800-ASK-TORO eller NSNTech@toro.com for kundeservice.
Trykk høyTrykksignalinndata har overskredet det innstilte alarmpunktet.
Mottaker frakobletGPS-mottakeren reagerer ikke.
Forespurt sprøytemengde er nullKontrollen for automatisk kontroll av sprøytemengde, tanken er på, hovedbryteren er på og ønsket hastighet er null.
Tank tomBeregnet tankvolum har nådd null.
Tank lavNivået i tanken er lavt (iht. forhåndsinnstilt tankvolumprosent).

Brukstips

Forbedre RTK-mottak

Reduser maskinens hastighet når du nærmer deg et område med kjente RTK-mottaksproblemer.

Bruke manuell kontroll

Hvis du vil øke trykket for slangetrommelen og blanding av kjemikalier, bruk den manuelle kontrollen til å øke trykket.

Forbedre responstiden for sprøytemengden

Still inn pulsbreddemodulasjon (PWM – preset agitation value) til ca. 0,69 bar over målsprøytetrykket.

Opprettholde hastighet

Hold jevn hastighet og retning i en rett linje.

Opprette en sikkerhetskopifil av grenser

Lagre en sikkerhetskopifil av alle arealgrenser i en annen plassering. Lagre grenser ved å sette i en USB-enhet, velge lagerstyringsikonet og velge alternativene vist i Figur 99.

g208796

Figur 99

  1. Lagerstyringsikon
  2. Sikkerhetskopi til USB
  3. Velg å hoppe over eller overskrive

Vedlikehold

Anbefalt vedlikeholdsplan

VedlikeholdsintervallVedlikeholdsprosedyre
Hver 200. driftstime
  • Rengjør gjennomstrømningsmåleren (oftere ved bruk av fuktbare pulvere).
    		•

    Rengjøre gjennomstrømningsmåleren

    VedlikeholdsintervallVedlikeholdsprosedyre
    Hver 200. driftstime
  • Rengjør gjennomstrømningsmåleren (oftere ved bruk av fuktbare pulvere).
    		•

    1. Skyll og tøm hele spredersystemet grundig.

    2. Ta gjennomstrømningsmåleren av sprederen og skyll den med rent vann.

    3. Ta av låseringen på oppstrømssiden (Figur 100).

      g012934

      Figur 100

      1. Modifisert flenset målerenhet
      2. Rotor- eller magnetenhet
      3. Nav- eller lagerenhet
      4. Navenhet (med nøkkelgang opp)
      5. Låsering
      6. Turbinboltenhet
      7. Kabelklemme
      8. Gjenget skrue
      9. Sensorenhet

    4. Rengjør turbinen og turbinnavet for å fjerne metallfilspon og andre fuktbare pulvere.

    5. Undersøk turbinbladene for slitasje.

      Note: Hold turbinen i hånden og roter den. Den skal rotere fritt med lite motstand. Bytt den ut hvis den ikke gjør det.

    6. Monter gjennomstrømningsmåleren.

    7. Monter sensoren til den berører bunnen av huset lett.

    8. Stram sensorens holdemutre forsiktig.

    9. Bruk en luftdyse med lavt trykk (0,34 bar) for å sikre at turbinen roterer fritt. Hvis den ikke gjør det, løsne på sekskantbolten i bunnen av turbinnavet med en 1/16 omdreining til turbinen roterer fritt.

    Rengjøre skjermen

    Rengjør skjermen med mild såpe og vann ved behov.

    Note: Ikke bruk vindusrengjøringsmidler og rengjøringsmidler med løsemidler.

    Feilsøking

    Note: Hvis datamaskinen i X25-kontrollkonsollen ikke fungerer eller er skadet, kan du styre spredersystemet ved å bruke kontrollene på maskinens midtkonsoll.

    Ved for mange feil vises det en feilkode, eller problemkode. Det er også mulig å vise feil på skjermen. Feilene oppført nedenfor, er vanlige og korrigerbare. For andre feil, eller hvis et problem vedvarer, må du alltid registrere feilmeldingen for å rapportere den til forhandleren, inkludert eventuell kode som vises.

    ProblemPossible CauseCorrective Action
    U1066
    1. Kompasset er ikke kalibrert.
    1. Kalibrer kompasset.
    U1067
    1. Et nytt kjøretøy er oppdaget.
    1. Kalibrer kompasset.
    U1082
    1. Compact Flash-filsystemet har mindre enn 1 % ledig plass.
    1. Bekreft minnebruk i minivisning. Det kan være nødvendig å fjerne eller overføre gamle filer ved hjelp av lagerstyring.
    U3001
    1. Filoverføringen mislyktes.
    1. Prøv å eksportere eller importere filen på nytt fra USB-enheten.
    U5004
    1. Redskapet er ikke definert.
    1. Bekreft at det riktige redskapet valgt.
    U6905
    1. En ukjent maskintype er definert.
    1. Gå tilbake til hovedoppsettsmenyen, og revider kjøretøyoppsettet.
    ProblemPossible CauseCorrective Action
    Det er ikke strøm til skjermen.
    1. Ledningsatsens kontakter er ikke korrekt montert.
    2. De lineære sikringene (10 A) for X25-kontrollkonsollen er åpne (har gått).
    3. Batterikoblingene er løse.
    1. Sørg for at kontaktene er riktig montert på baksiden av X25-kontrollkonsollen.
    2. Bytt ut sikringen.
    3. Fest batterikoblingene.
    Sprederen sprøyter ikke.
    1. Hovedkontrollbryteren for maskinen er slått av.
    2. Seksjonsbryteren/-bryterne på maskinkonsollen er av.
    3. Ingen jobb og grense er opprettet.
    4. Feil dyse er valgt i oppsettmenyen for sprederkontroll.
    1. Påse at hovedkontrollbryteren for maskinen er stilt i på-stillingen.
    2. Påse at bryterne på konsollen er stilt i på-stillingen.
    3. Opprett en jobb og grense.
    4. Velg den korrekte dysen i oppsettsmenyen for sprederkontroll som samsvarer med dysene som brukes.
    Alarmen Ingen GPS er på.
    1. X25-kontrollkonsollen er ikke korrekt tilkoblet til GPS-mottakeren.
    2. Maskinen er under trær eller andre hindringer.
    1. Sørg for at tilkoblingene er korrekt montert.
    2. La maskinen foreta tilkobling etter kjøring under hindringer.
    Sprederen sprøyter utenfor grensene.
    1. Automatisk seksjonskontroll (ASC) er satt til ubegrenset.
    1. Still inn automatisk seksjonskontroll (ASC) til arealgrense.
    Du kan ikke opprette grenser.
    1. Skjermen er ikke i standardmodus.
    2. Det er ikke opprettet et areal.
    1. Still brukerprofilen til standardmodus.
    2. Opprett et areal.
    Maskinen er ikke vist på skjermen.
    1. Skjermen har blitt flyttet.
    1. Velg ikonet for sentrert kartvisning på hovedskjermen.
    Lysene blinker ikke på GPS-mottakeren plassert på veltebeskyttelsen.
    1. GPS-mottakeren har ikke strøm.
    1. Påse at kontaktene er korrekt montert.
    Trykket er ikke høyt nok.
    1. Dysestørrelsen som brukes, er feil.
    2. Dysen som er valgt på skjermen, stemmer ikke overens med dysene på bomseksjonene.
    3. Ristingen er stilt for lavt.
    1. Se dysevalgskjemaet for korrekt dysestørrelse.
    2. Påse at valgt dysestørrelse i X25-kommandokonsollen samsvarer med størrelsen på monterte bomseksjonsdyser.
    3. Juster ristingen til ønsket trykk er oppnådd.
    Kontrollysene lyser ikke på ASC 10-kontrolleren.
    1. ASC 10-kontrolleren har ikke strøm.
    1. Påse at kontaktene er korrekt montert.
    Hastigheten vises ikke i X25-kontrollkonsollen når maskinen er i bevegelse.
    1. Kompasset er ikke kalibrert.
    2. Mottakeren mangler satellittmottakelse.
    3. Kjøretøyets kjørehastighet er mindre enn 0,16 km/t.
    1. Kalibrer kompasset.
    2. Kjør bort fra mottakshindringen og vent til mottakeren kobler til satellittene igjen.
    3. Øk hastigheten til over 0,16 km/t.
    Det er kondens inni X25-kontrollkonsollens skjerm.
    1. Skjermen varmes opp for raskt i direkte sollys når skjermen er stilt til 100 prosent lysstyrke.
    1. Endre skjermlysstyrken til 85 prosent og la skjermen varme seg opp.
    X25-kontrollkonsollen viser en krasjrapportmelding.
    1. Feilaktig nedstenging av konsollskjermen.
    1. Fjern krasjrapport fra lagerstyring. Slå alltid av konsollskjermen ved hjelp av nøkkelbryteren.
