Sæt til X25 eller X30 GeoLink®-præcisionssprøjtesystem

Kontakt Toro NSN på 1-844-GEOLINK (1-844-436-5465) eller NSNTech@toro.com med henblik på kundeservice.

Note: Når du tænder for maskinen med displayet monteret for første gang, er displayet i standardtilstand. Sørg for, at maskinen er stoppet, mens displaykonsollen og konfigurationen ændres.

Brug af touchskærmen

Oplysninger om sprøjten tilføjes skærmen, når du rører ved og aktiverer de enkelte ikoner.

  • Vælg et ikon på skærmen for at se, hvad der vises på skærmen.

  • Tryk på et ikon for at ændre det og få vist flere indstillinger.

  • Vælg mulighederne som påkrævet, og bekræft det nye display (Figur 1).

    g032674

    Figur 1

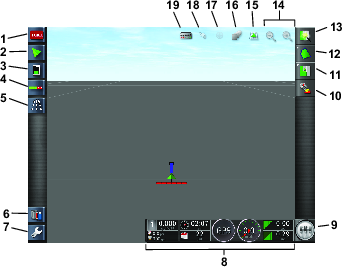

    g204819

    Figur 2

    X30-standardskærm vises

    1. Ikon for systemoplysninger
    2. Retningsikon
    3. Ikon for joboplysninger
    4. Ikon for automatisk sektionsstyring
    5. Ikon for sprøjtestyreenhed
    6. Lagerstyringsikon
    7. Opsætningsikon
    8. Sprøjteinstrumentpanel
    9. Ikon for hovedkontakt
    10. Ikon for modtagerkalibrering
    11. Ikon for jobmenu
    12. Ikon for banemenu
    13. Ikon for Hurtig start
    14. Ikon for zoomfunktion
    15. Ikon for skærmvisning
    16. Ikon for kortlag
    17. Kortcentreringsvisning
    18. Ikon for skelvalg
    19. Ikon for sektionsvisning

Brug af standardtilstand

Oprettelse af en bane

Note: Opret 1 bane pr. forløb med alle baneskel for forløbet under denne bane.

  1. Vælg ikonet for Hurtig start.

  2. Vælg banenavnet, navngiv banen, og bekræft (Figur 3).

    g201448

    Figur 3

    1. Ikon for Hurtig start
    2. Banenavn
    3. Ikon for ny bane

Oprettelse af et nyt baneskel

Skellet oprettes på ydersiden midt for det forreste, venstre dæk.

  1. Kør til området.

  2. Vælg ikonet for banemenu.

  3. Vælg ikonet for registrering af baneskel.

    g201212

    Figur 4

    1. Ikon for banemenu
    2. Ikon for registrering af baneskel
    3. Ikon for pause i registrering af baneskel
    4. Ikon for fuldførelse af registrering af baneskel

  4. Kør rundt om skellets perimeter.

  5. Når du er tæt på starten, skal du vælge ikonet for fuldførelse af skel.

Navngivning og kategorisering af et baneskel

Note: Dette gælder kun for maskiner, der er udstyret med RTK.

  1. Når der er oprettet et skel, skal du holde fingeren på skellinjen.

  2. Når skellinjen er fremhævet, fjernes fingeren fra skærmen, hvorefter egenskabsmenuen åbnes.

  3. Vælg de forskellige egenskaber, du vil ændre, angiv oplysningerne, og bekræft.

    g201280

    Figur 5

    1. Vælg skellet med fingeren
    2. Skel
    3. Skelegenskaber
    4. Slet et skel
    5. Kategori
    6. Slet kategorien
    7. Navn

Oprettelse af en dyse

  1. Vælg opsætningsikonet nederst til venstre på hovedskærmen.

  2. Vælg redskabssymbolet, bomikonet og dyseikonet (Figur 6).

  3. Vælg ikonet for ny dyse øverst på skærmen (Figur 6).

  4. Vælg dysen ud fra størrelse og farve (Figur 6).

    Note: Følgende tabel viser de dyser, der kan fås hos Toro. Indstillingerne er ISO-standarder.

    Note: 015-dysen (lysegrøn) er ikke den samme som 15-dysen (mørkegrøn).03-dysen (mørkeblå) er ikke den samme som 10-dysen (lyseblå).

    DyseDysefarveGennemstrømningshastighed
    Graphic 04Rød1,5 l/min.
    Graphic 05Brun1,9 l/min.
    Graphic 06Grå2,3 l/min.
    Graphic 08Hvid3,0 l/min.
    Graphic 10Blå3,8 l/min.
    Graphic 15Grøn5,7 l/min.

  5. Tryk på ikonet DYSENAVN (Figur 6).

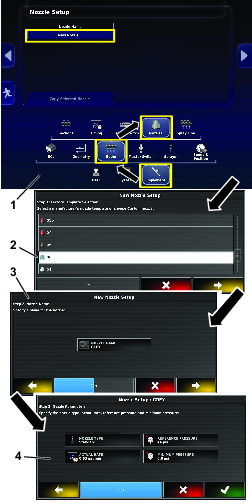

    g201302

    Figur 6

    1. Gå til ikonet for ny dyse.
    2. Vælg en dyse ud fra størrelse og farve.
    3. Omdøb eventuelt dysen.
    4. Foretag ikke ændringer af dyseparametrene.

Brug af nem-tilstand.

Oprettelse af produkt og tankvolumen

Note: Kontroller, at enhederne er korrekte i forhold til dit behov. Se afsnittet om valg af korrekte måleenheder i betjeningsvejledningen.

  1. Fyld tanken med vand.

  2. Vælg ikonet for sprøjtestyreenhed, og udvid panelet for sprøjtestyreenheden.

  3. Vælg produktnavn.

  4. Vælg ikonet for brugerdefineret produkt.

  5. Navngiv produktet, vælg mængderne, og vælg mængdetilvækst (Figur 7).

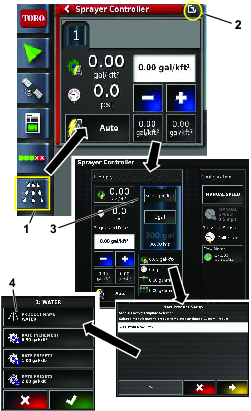

    g204900

    Figur 7

    1. Ikon for sprøjtestyreenhed
    2. Udvidelsesikon
    3. Vælg produktet, og afslut mængdeguiden
    4. Navngiv produktet, vælg mængderne, og vælg mængdetilvækst

Oprettelse af et job med ikonet for Hurtig start

  1. Vælg ikonet for Hurtig start øverst til højre på skærmen.

  2. Indtast et nyt navn for jobbet (Figur 8).

    Note: Gælder kun for 1750-sprøjtemaskinerne: Kør ventilbalance-guiden, før du vælger en dyse.

  3. Vælg den korrekte dyse.

    Note: Dyserne er oprettet i standardtilstand. Se Oprettelse af en dyse.

  4. Vælg det arbejdsområde, du vil sprøjte (dvs. fairways, greens, tees osv.) (Figur 8).

  5. Vælg de undtagne områder, der ikke skal sprøjtes (bunkere, træer, farer osv.) (Figur 8).

    Note: Se standardtilstandsvideoerne for at få oplysninger om sprøjtning af et skel inden i et andet skel.

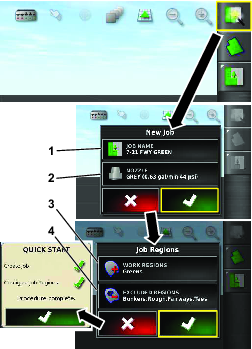

    g201216

    Figur 8

    1. Indtast et nyt navn
    2. Vælg dysen
    3. Vælg arbejdsområderne
    4. Vælg de udelukkede områder

  6. Drej hovedkontakten til positionen ON (til) (Figur 9 eller Figur 10).

  7. Drej sektionskontakterne (placeret mellem sæderne) til positionen ON (til) (Figur 9 eller Figur 10).

    g200319

    Figur 9

    5800-sprøjtens betjeningsanordninger

    1. Hovedsektionskontakt
    2. Sektionskontakter
    g202822

    Figur 10

    1750-sprøjtens betjeningsanordninger

    1. Sektionskontakter
    2. Hovedsektionskontakt

  8. For at starte sprøjtningen skal ikonet for hovedkontakten tændes (hovedkontakten bliver grøn), hvorefter der køres ind i sprøjteområdet (Figur 2).

    Note: Maskinen begynder sprøjtningen, når sprøjten bevæger sig ind i det korrekte sprøjteområde.

    Note: Displayet viser de områder, der skal sprøjtes, med lysegråt og områder, der ikke skal sprøjtes, med mørkegråt. Hvis displayet viser alt som lysegråt, kan du sprøjte alle områder.

    Note: Displayet, modtageren og sektionsstyreenheden slukkes, når du drejer maskinens nøgle til positionen OFF (fra). Der sidder en strømafbryder (grøn) til displayet på bageste, venstre side af konsollen.
