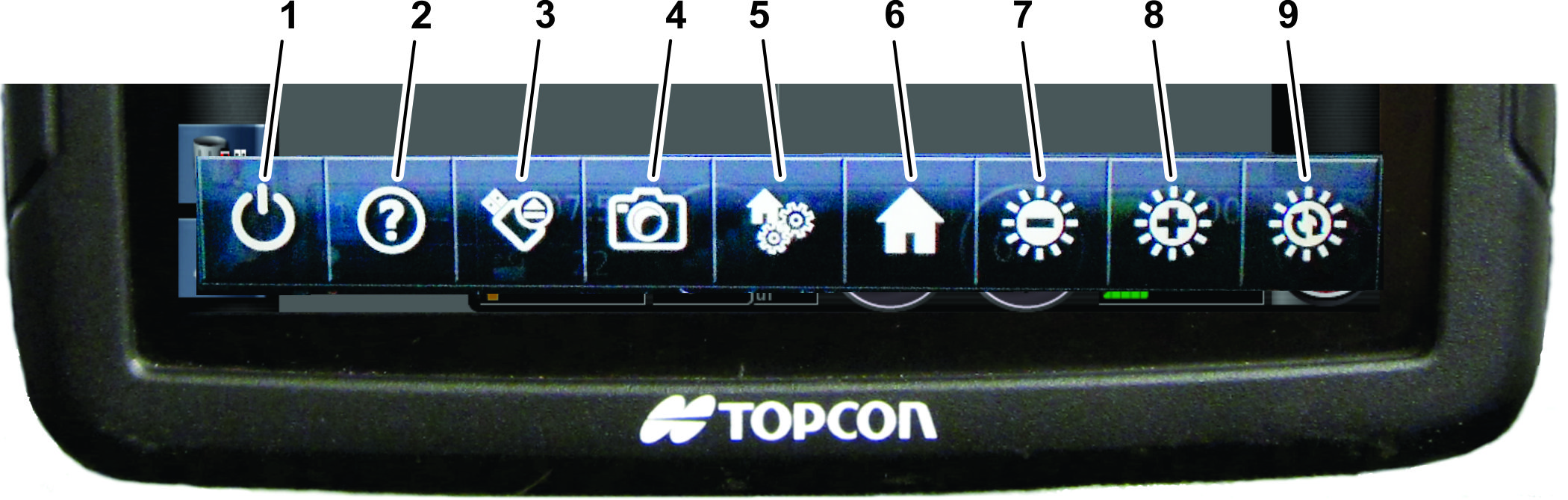

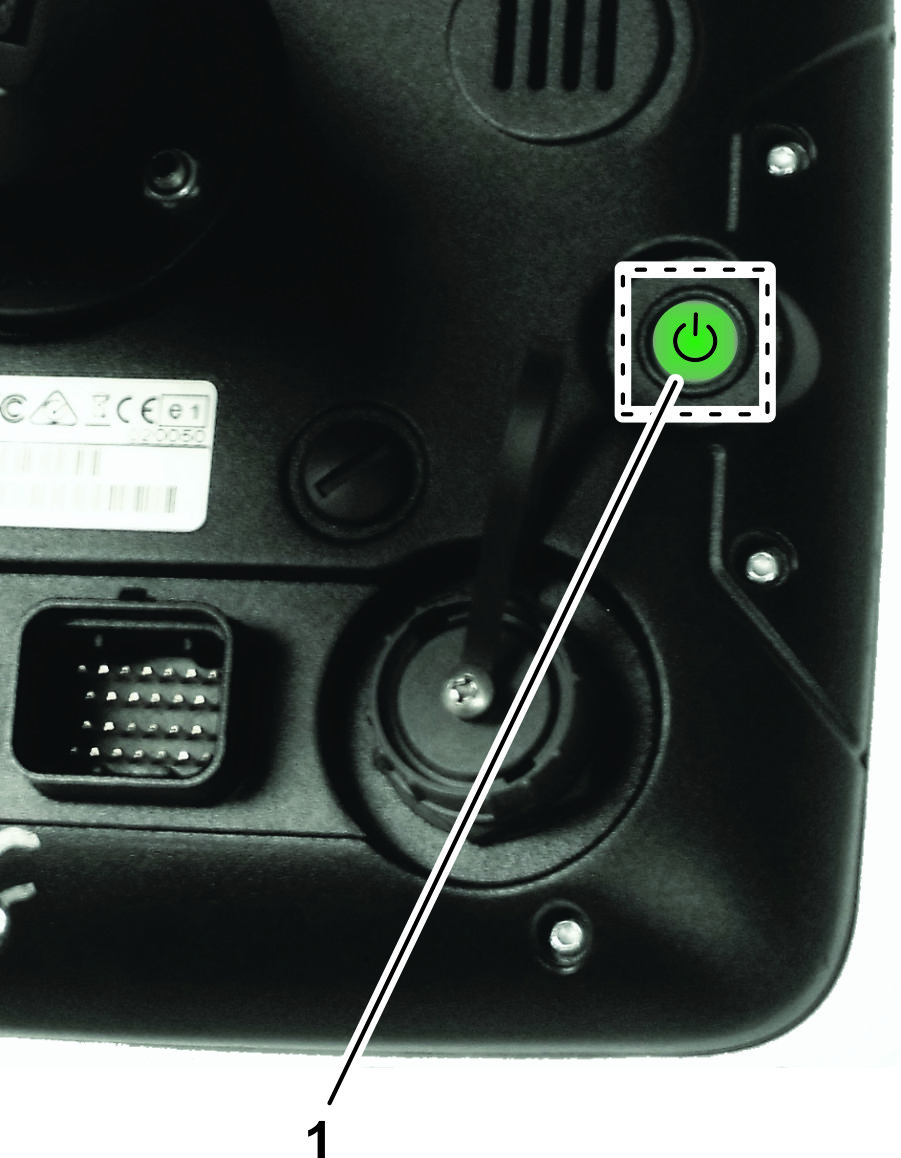

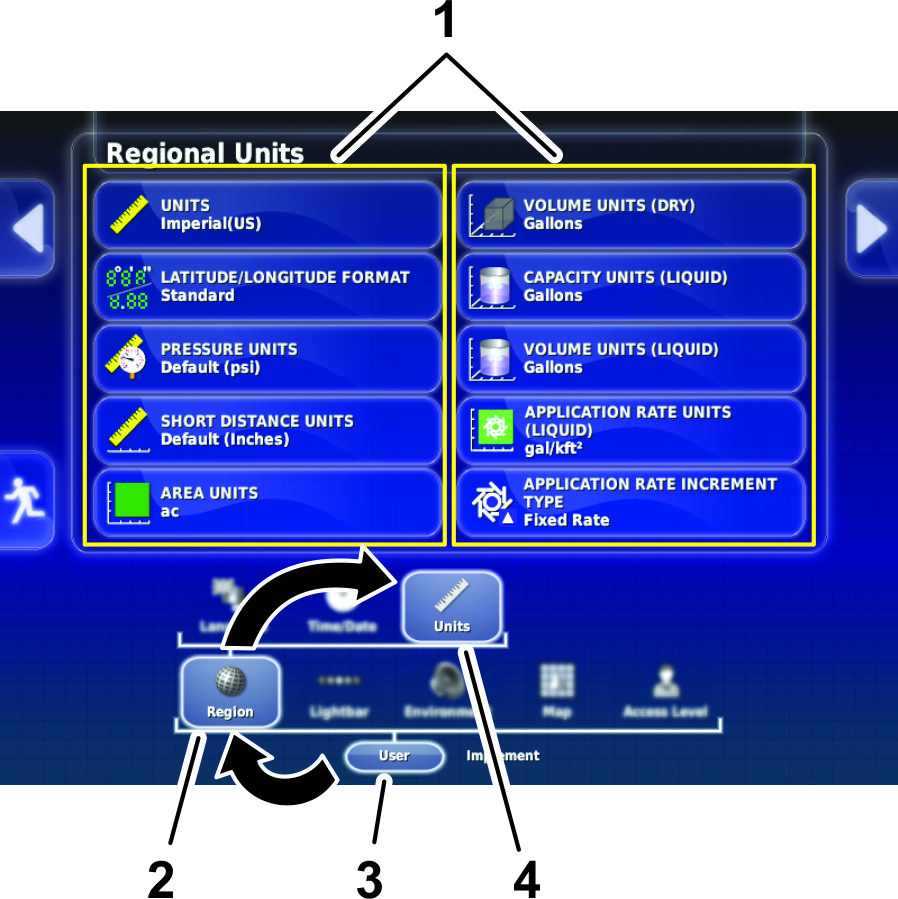

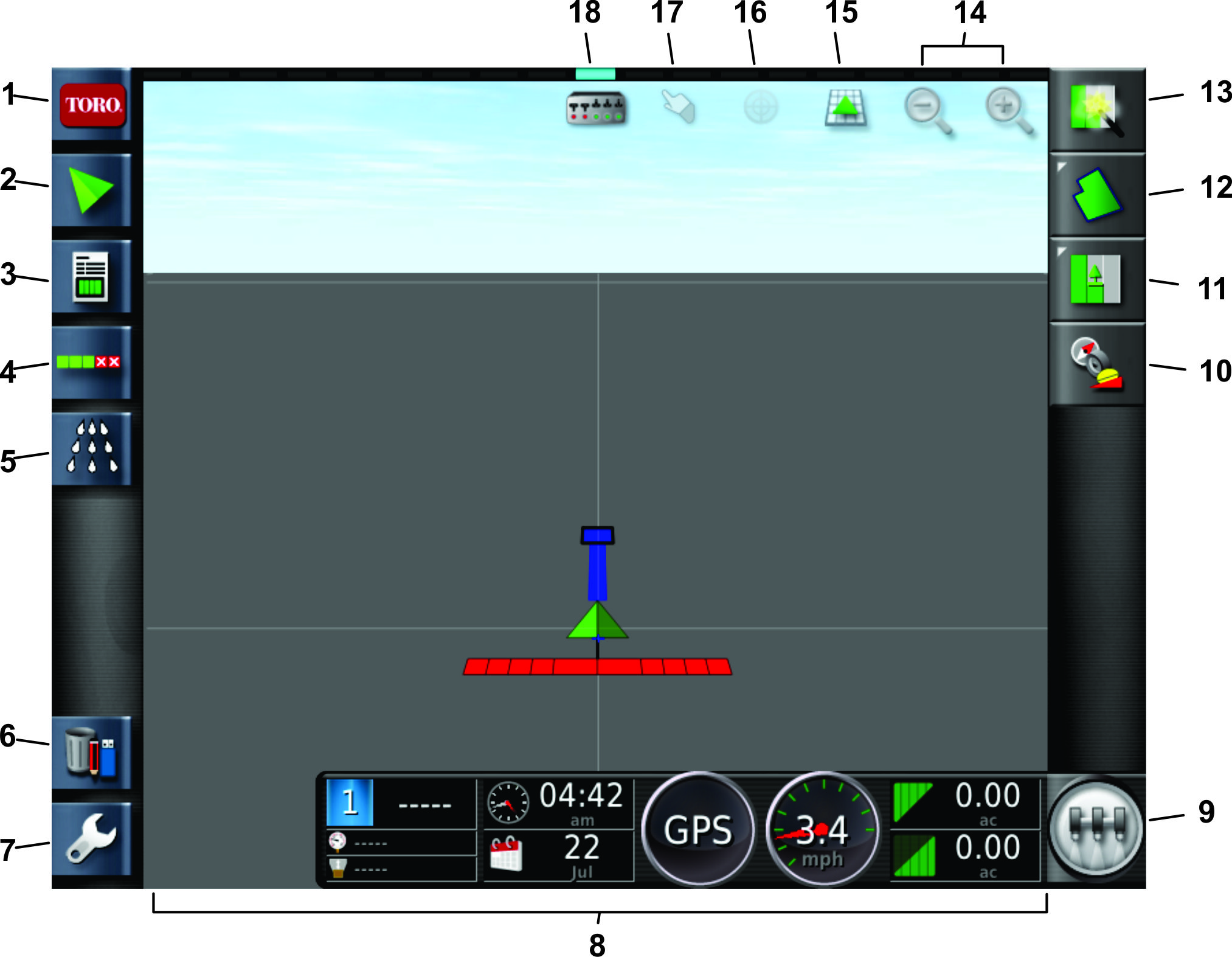

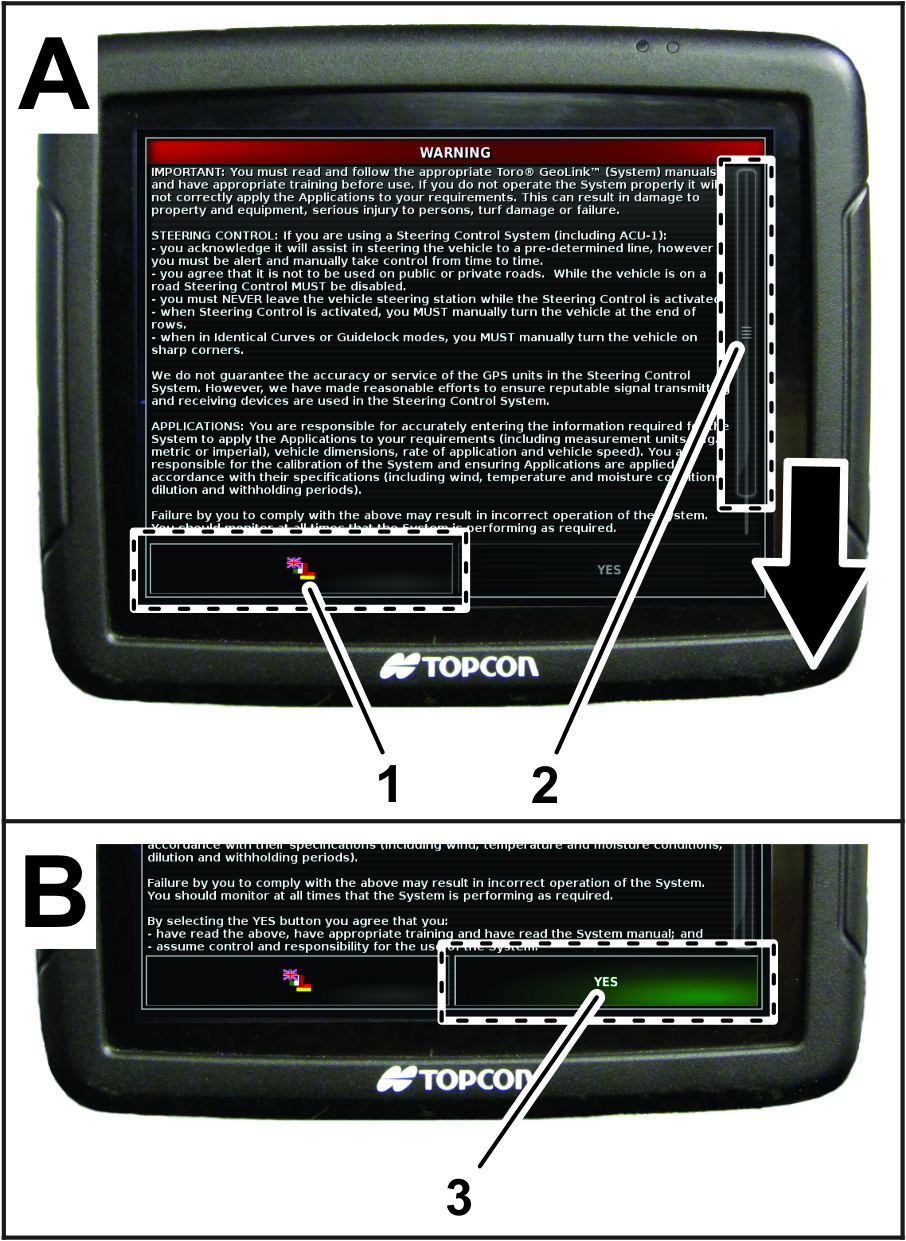

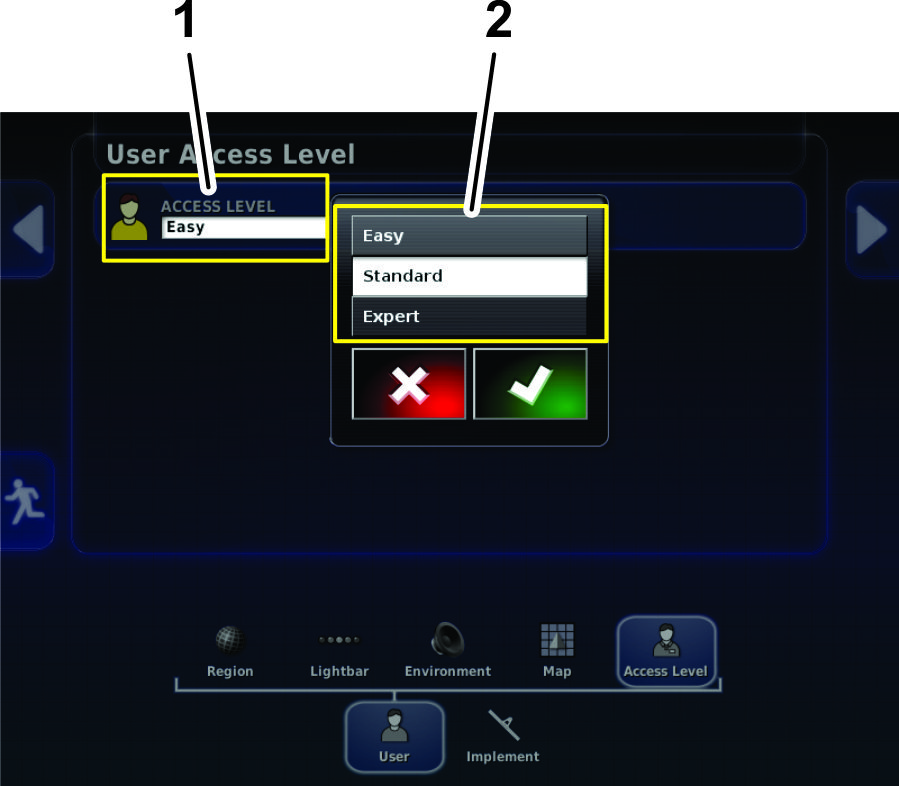

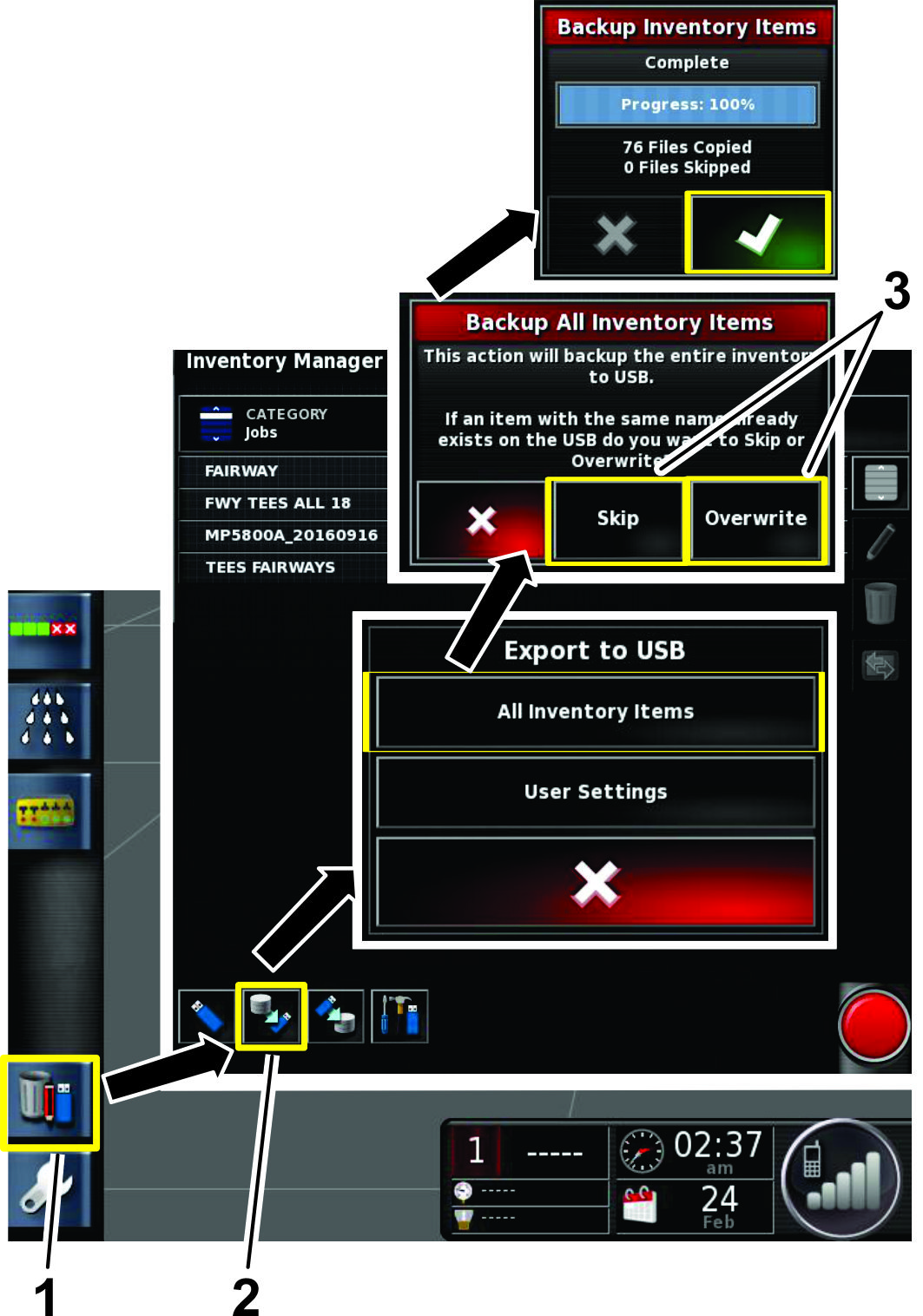

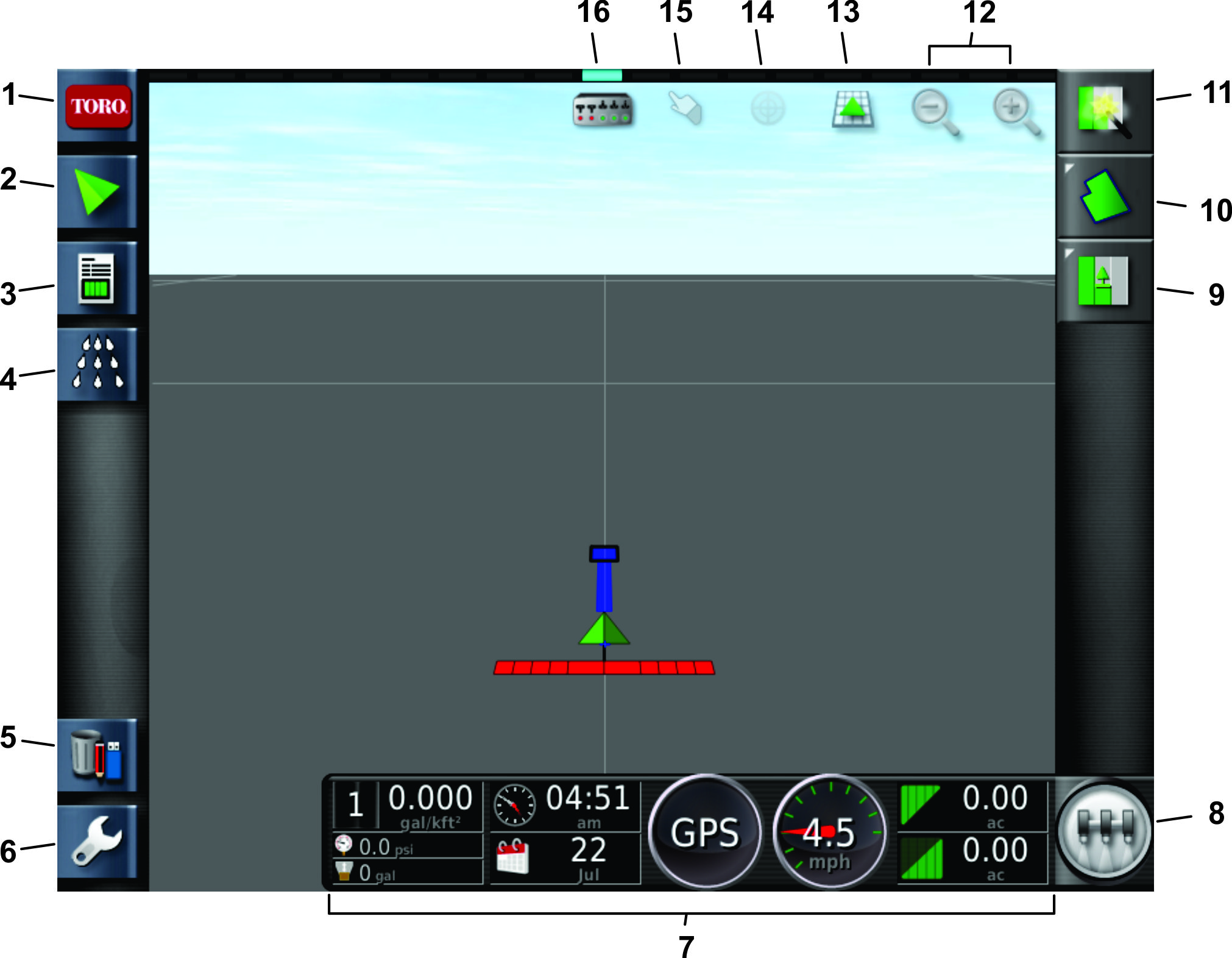

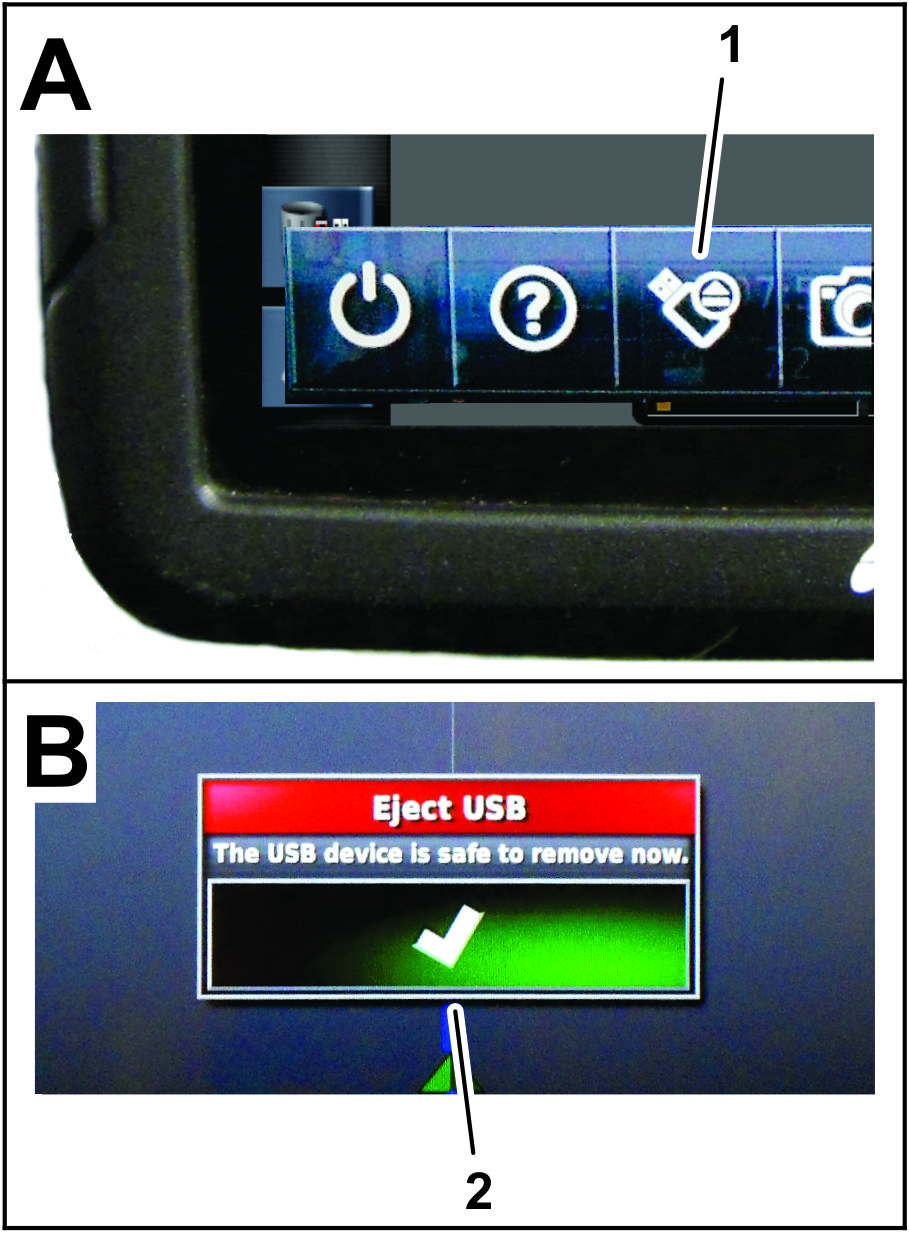

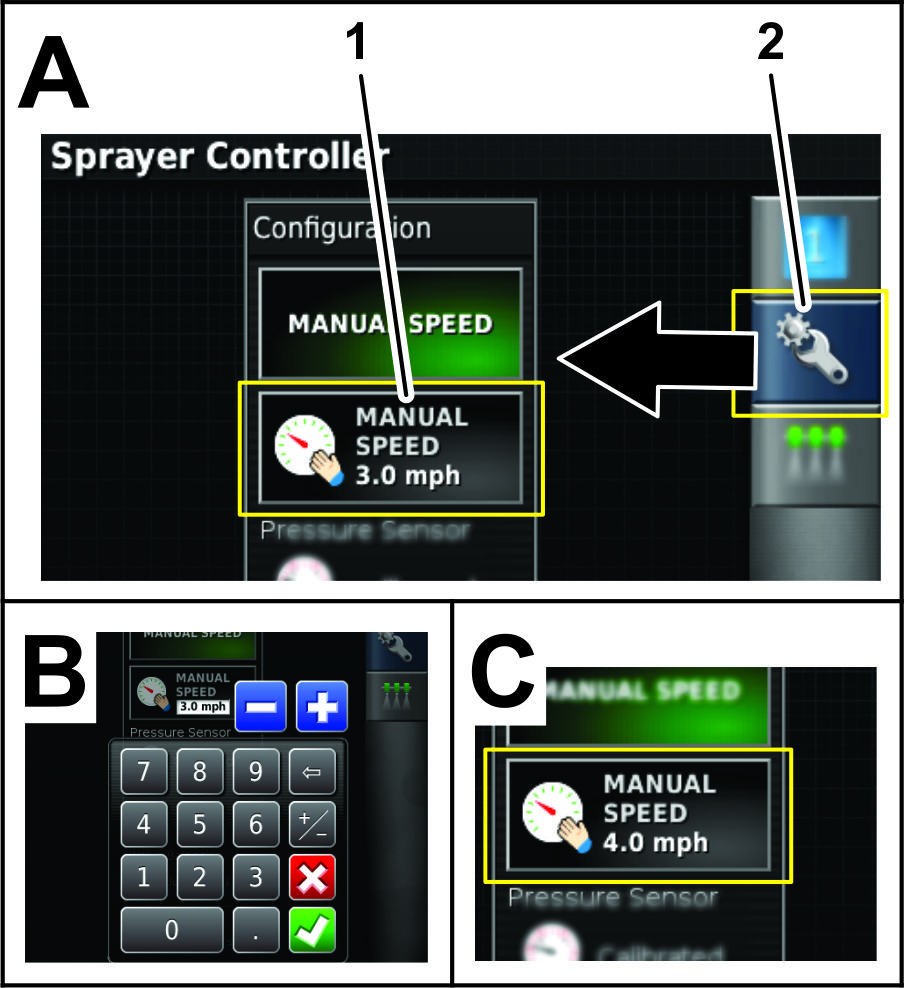

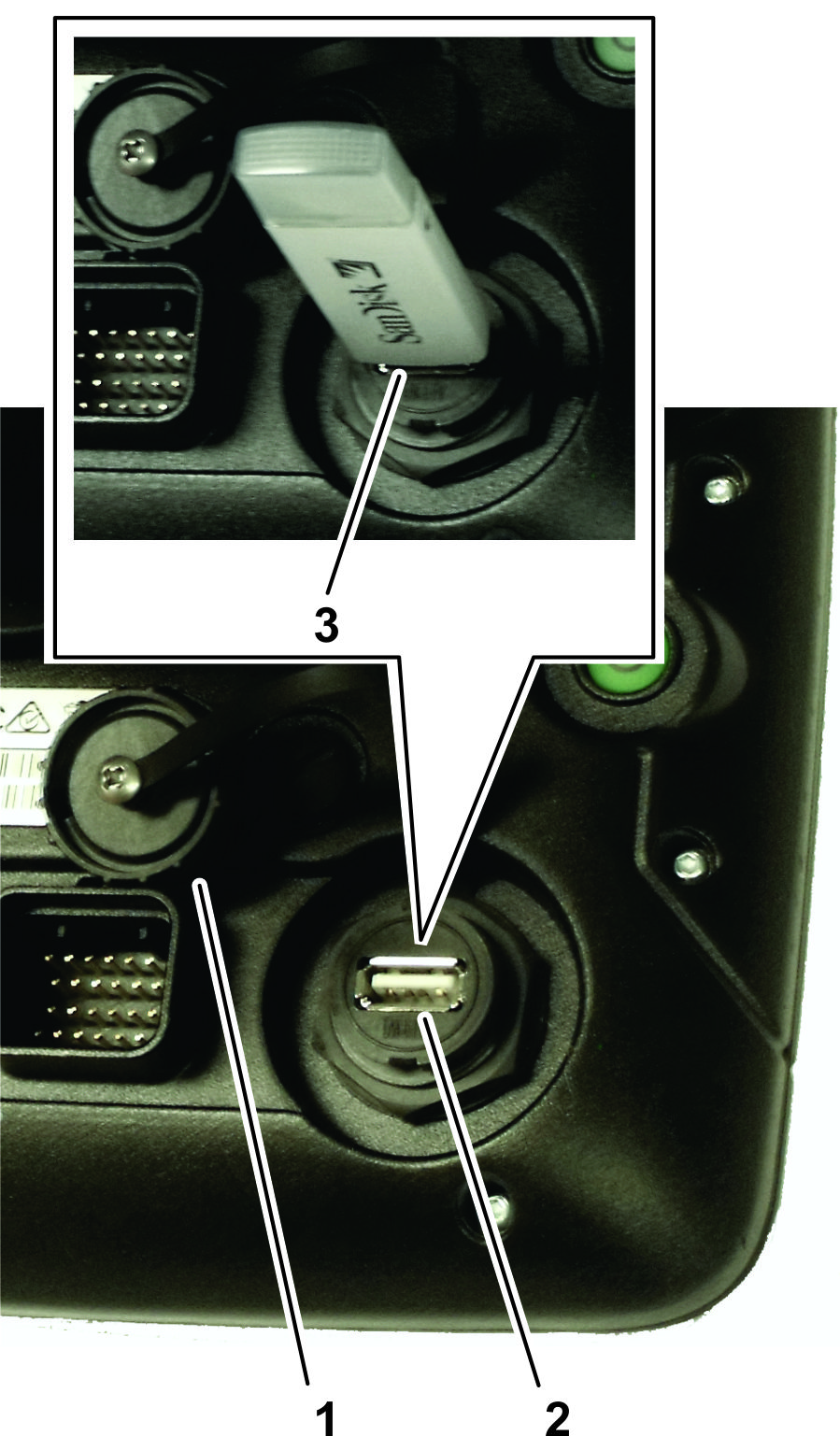

X25 GeoLink® 精确喷洒系统套件

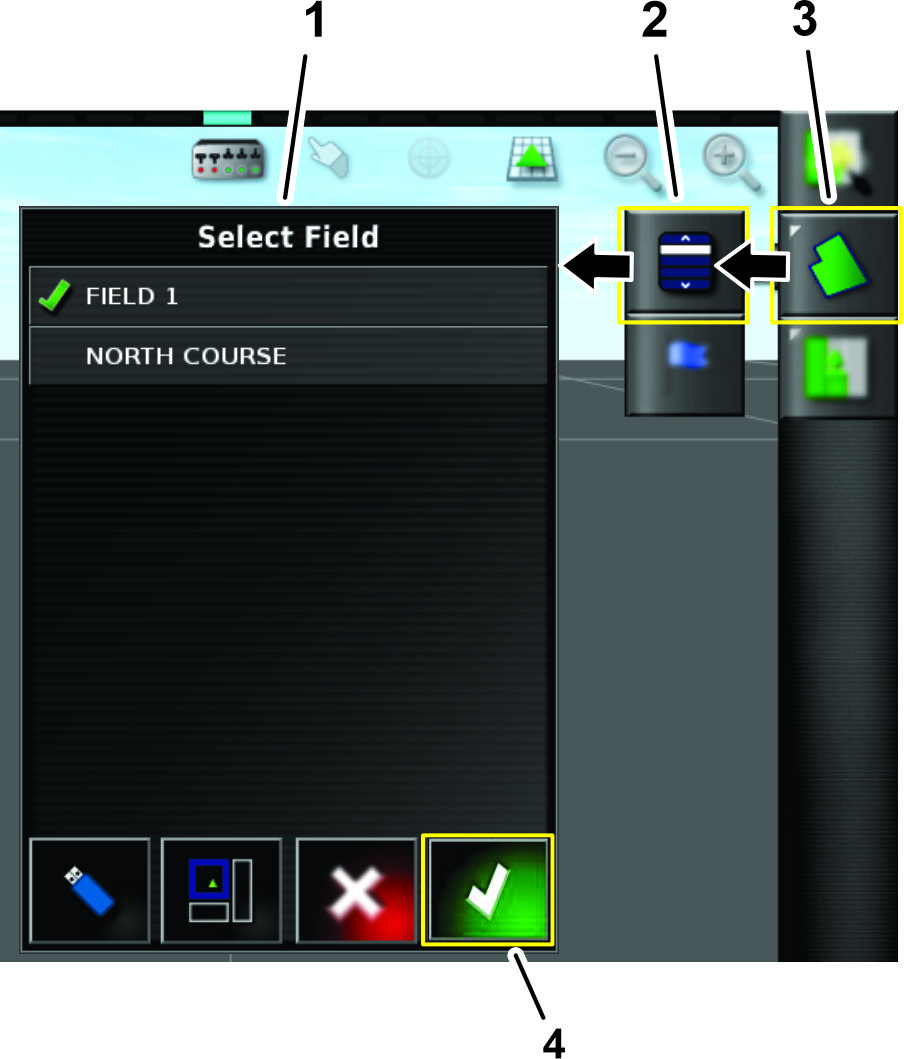

此方法允许或不允许在边界限定的作业区内进行喷洒：在设定的限定边界内。可以在标准模式下通过显示器创建边界。

场地边界喷洒方法允许执行以下操作：

• GeoLink 系统在场地边界内控制喷嘴段，并进行道至道控制。

• GeoLink 系统可控制喷洒率。

1. 选择自动喷洒段控制配置图标（ASC 图标）和打药车控制器图标以打开这些屏幕（图 22）。

2. 选择 ASC 图标的开启位置，选择边界限制的场地边界位置，然后选择喷洒率控制的 AUTO（自动）位置（图 22）。

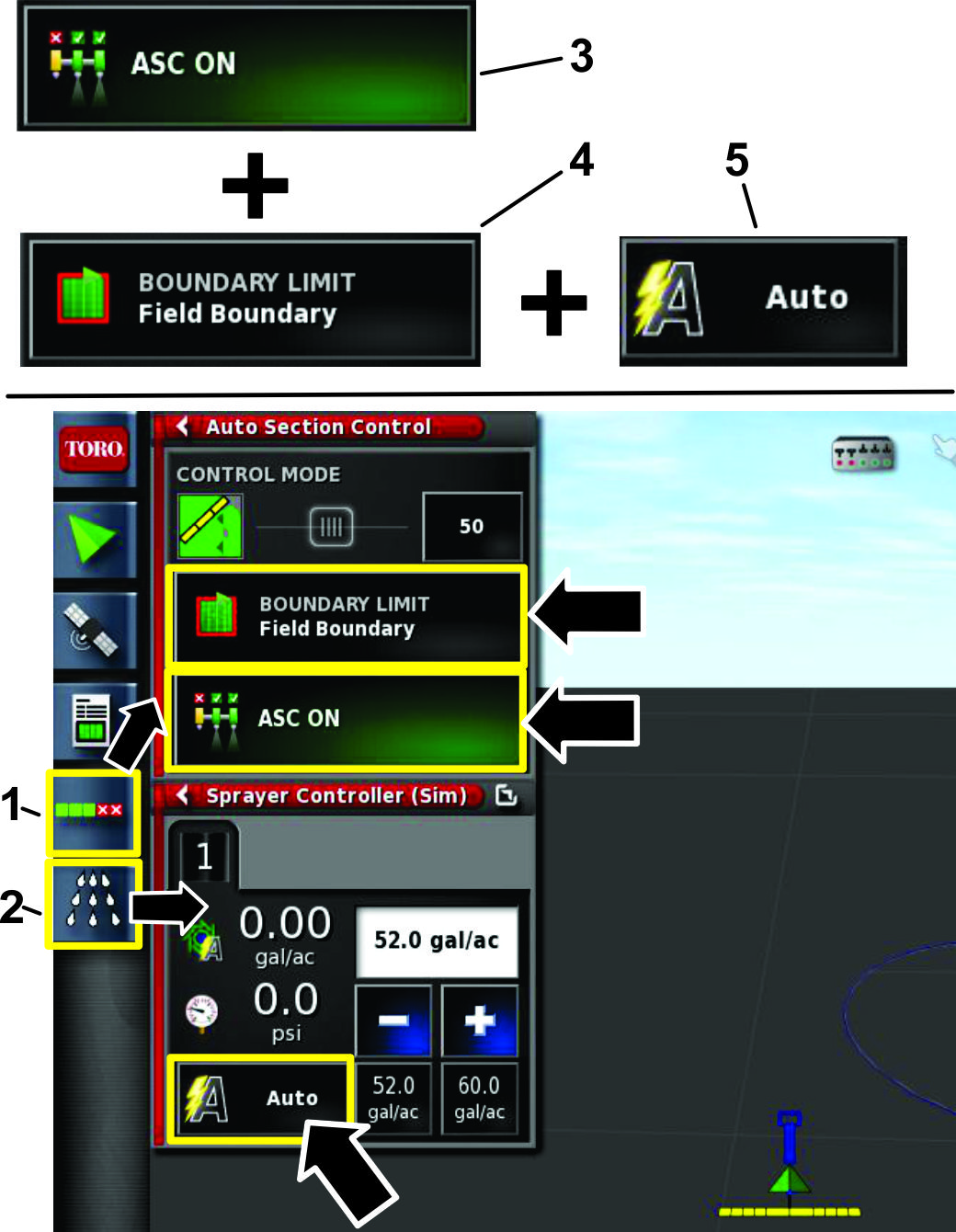

   图 22

   1. 自动喷洒段控制配置图标（ASC）
   2. 打药车控制器图标
   3. ASC 开启/关闭图标
   4. 边界限制图标
   5. 喷洒率控制图标

此方法允许喷洒任何区域，没有边界。

此喷洒方法允许执行以下操作：

• GeoLink 系统利用道至道控制控制喷嘴段，没有任何场地边界。

• GeoLink 系统控制喷洒率。

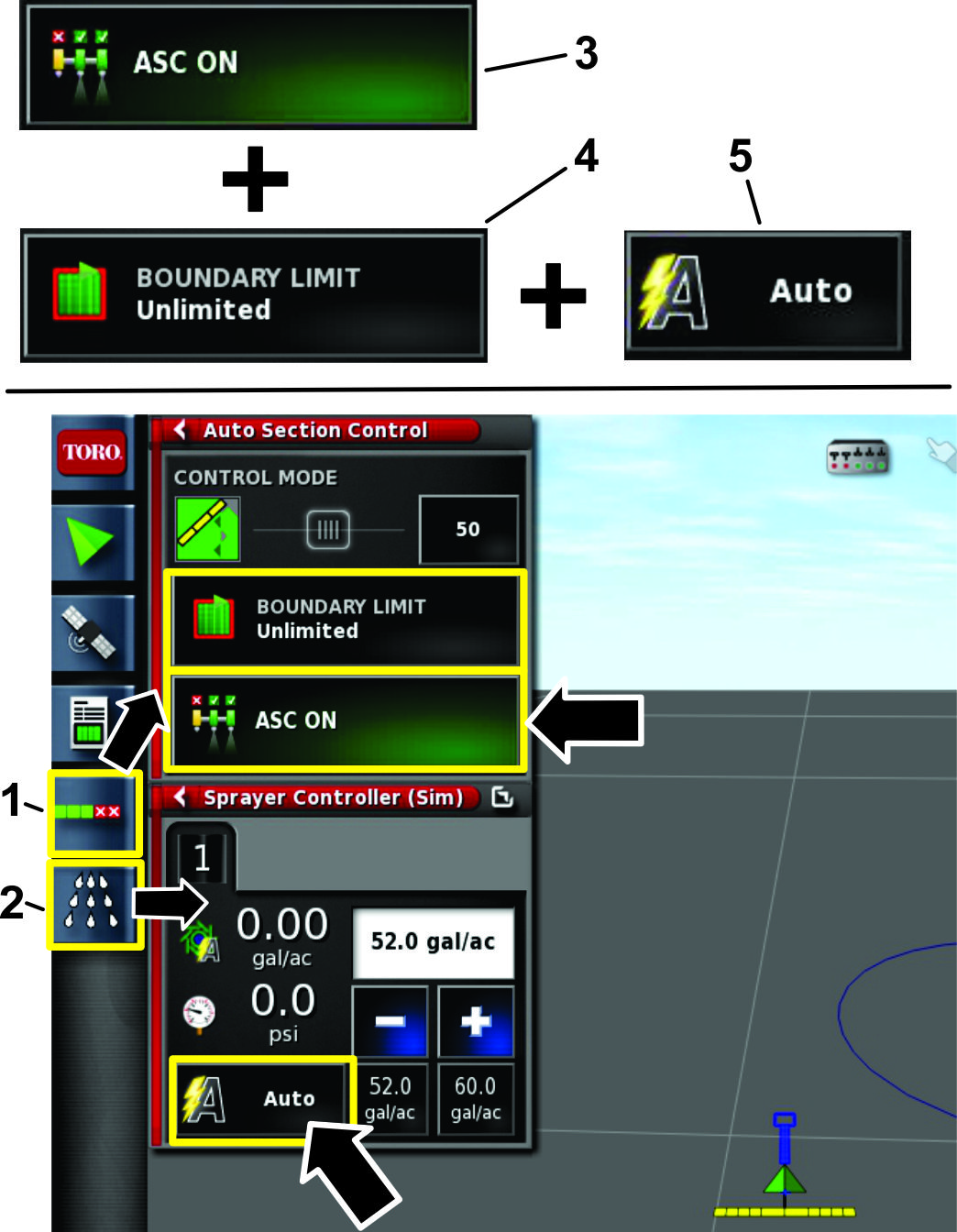

1. 选择自动喷洒段控制配置图标和打药车控制器图标（图 23）。

2. 选择 ASC 图标的开启位置，选择边界限制的无限制位置，然后选择喷洒率控制的 AUTO（自动）位置（图 23）。



   图 23

   1. 自动喷洒段控制配置图标（ASC）
   2. 打药车控制器图标
   3. ASC 开启/关闭图标
   4. 边界限制图标
   5. 喷洒率控制图标

此喷洒方法允许执行以下操作：

• 操作员控制喷洒臂段。

• GeoLink 系统控制喷洒率。

1. 选择自动喷洒段控制配置图标和打药车控制器图标（图 24）。

2. 选择 ASC 图标的关闭位置，然后选择喷洒率控制的 AUTO（自动）位置（图 24）。

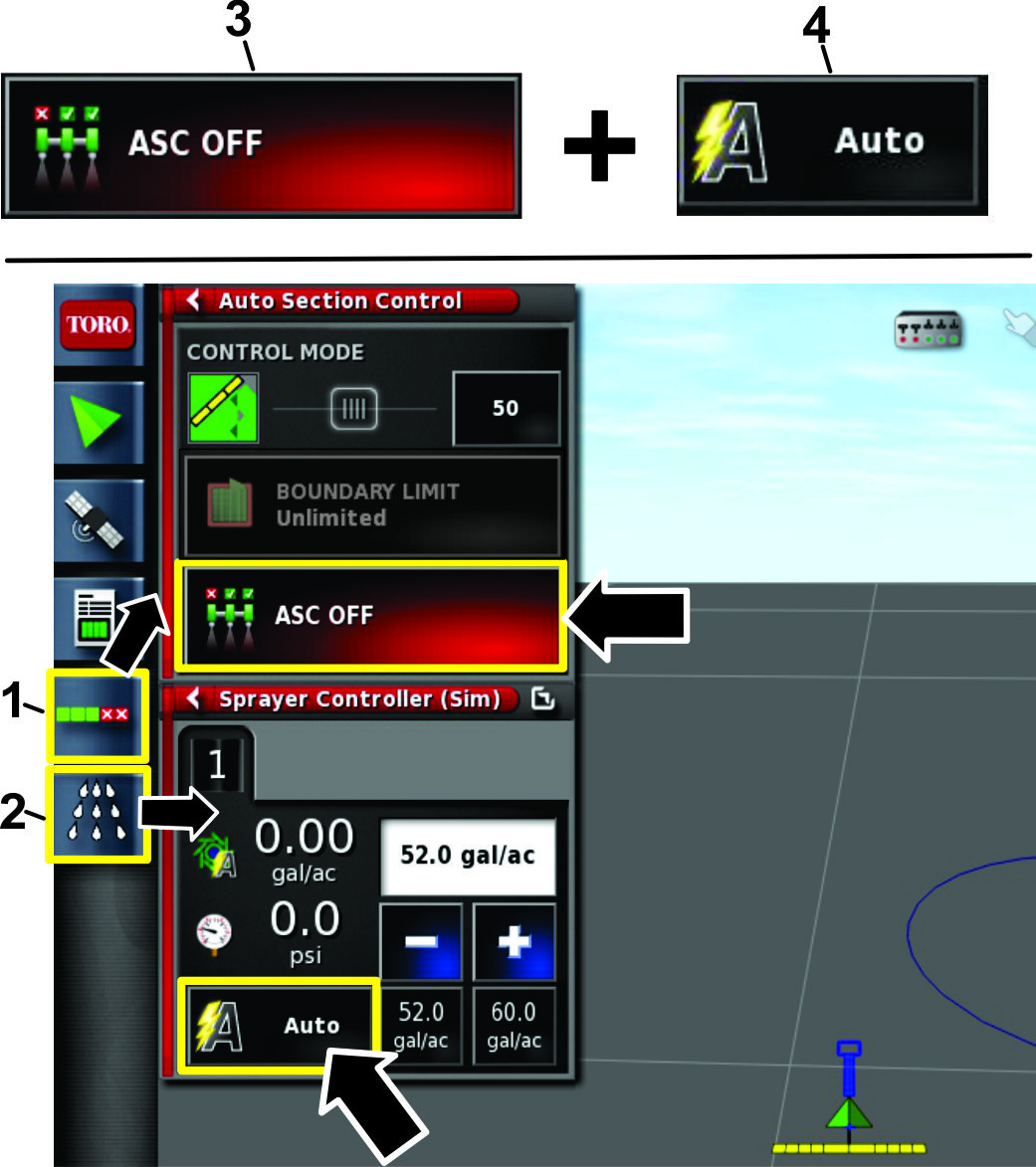

   图 24

   1. 自动喷洒段控制配置图标（ASC）
   2. 打药车控制器图标
   3. ASC 开启/关闭图标
   4. 喷洒率控制图标

此喷洒方法允许执行以下操作：

• 操作员控制喷洒臂段。

• 操作员控制喷洒率。

1. 选择自动喷洒段控制配置图标和打药车控制器图标（图 25）。

2. 选择喷洒率控制的手动位置（图 25）。

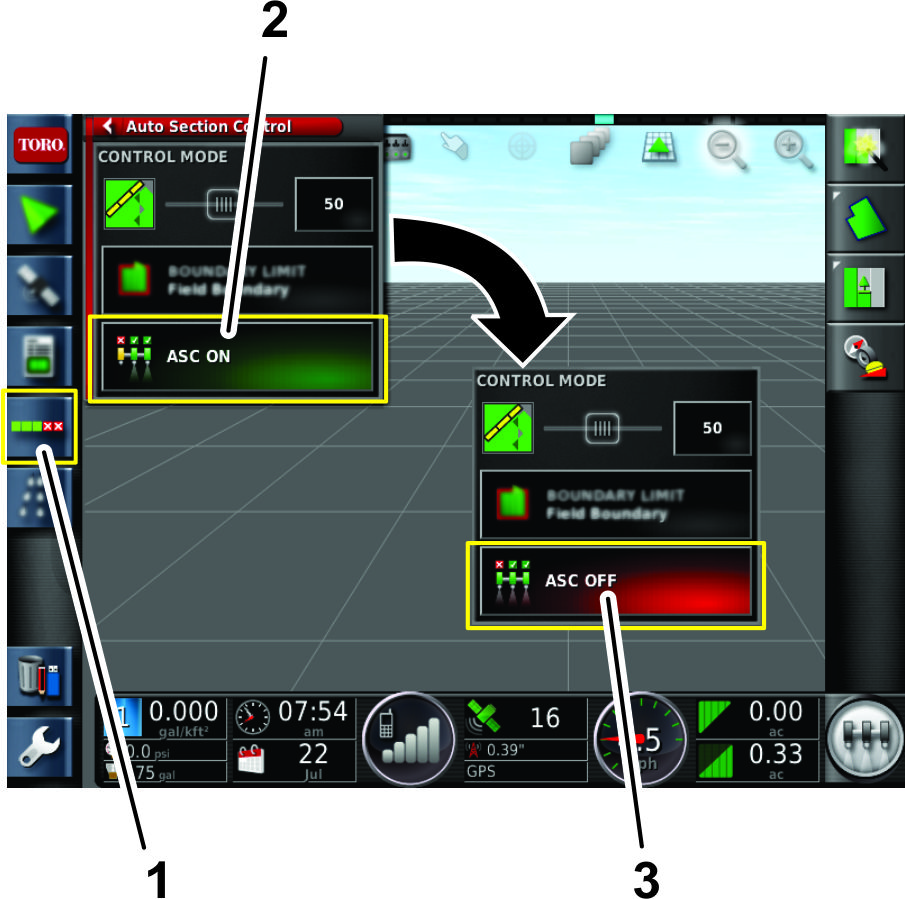

   Note: 将 ASC 转至 ASC 被禁止（手动模式）

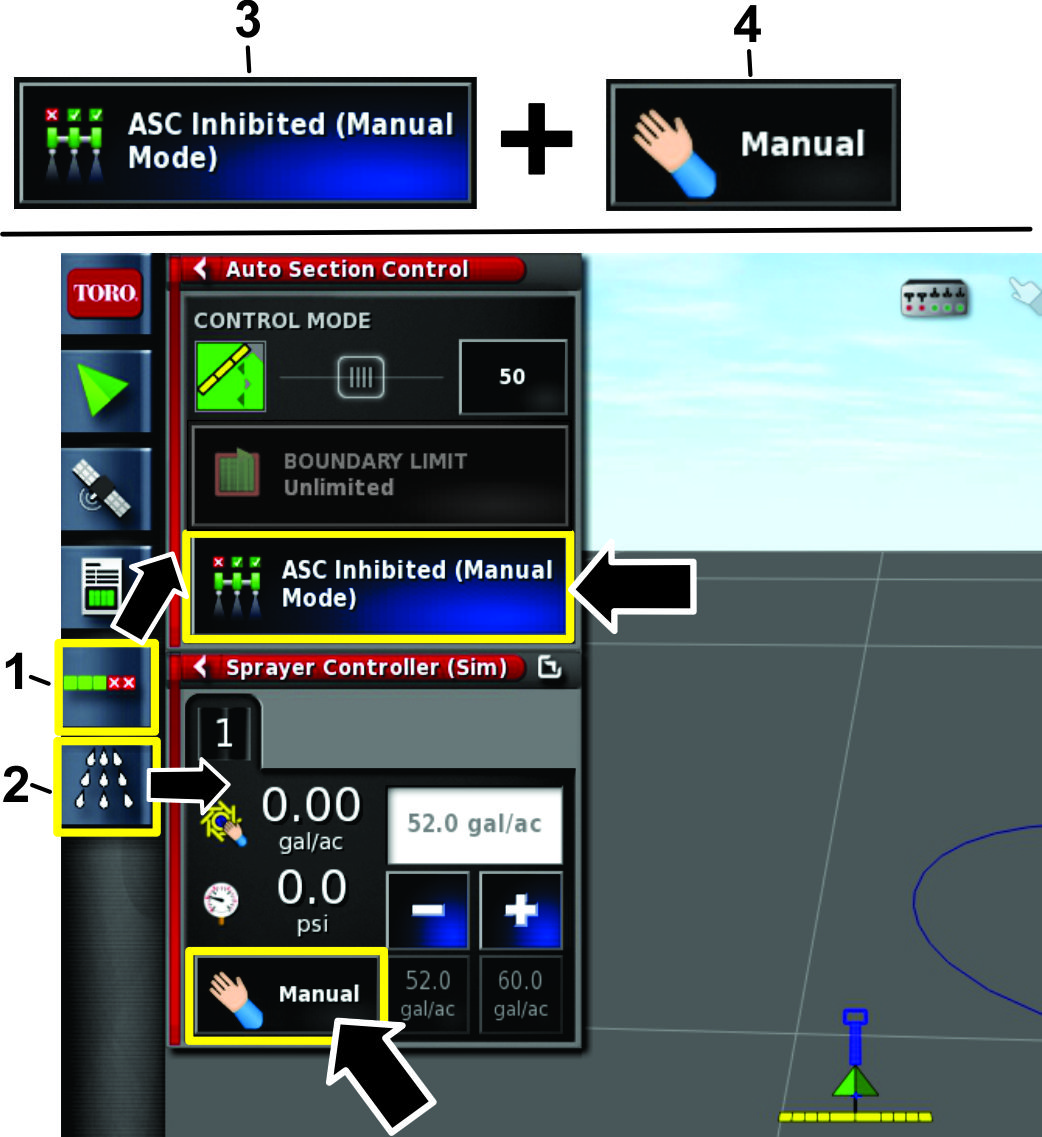

   图 25

   1. 自动喷洒段控制配置图标（ASC）
   2. 打药车控制器图标
   3. ASC 开启/关闭图标
   4. 喷洒率控制图标

1. 向药缸中添水。

2. 按“打药车控制器”图标，然后展开打药车控制器面板（图 26）。

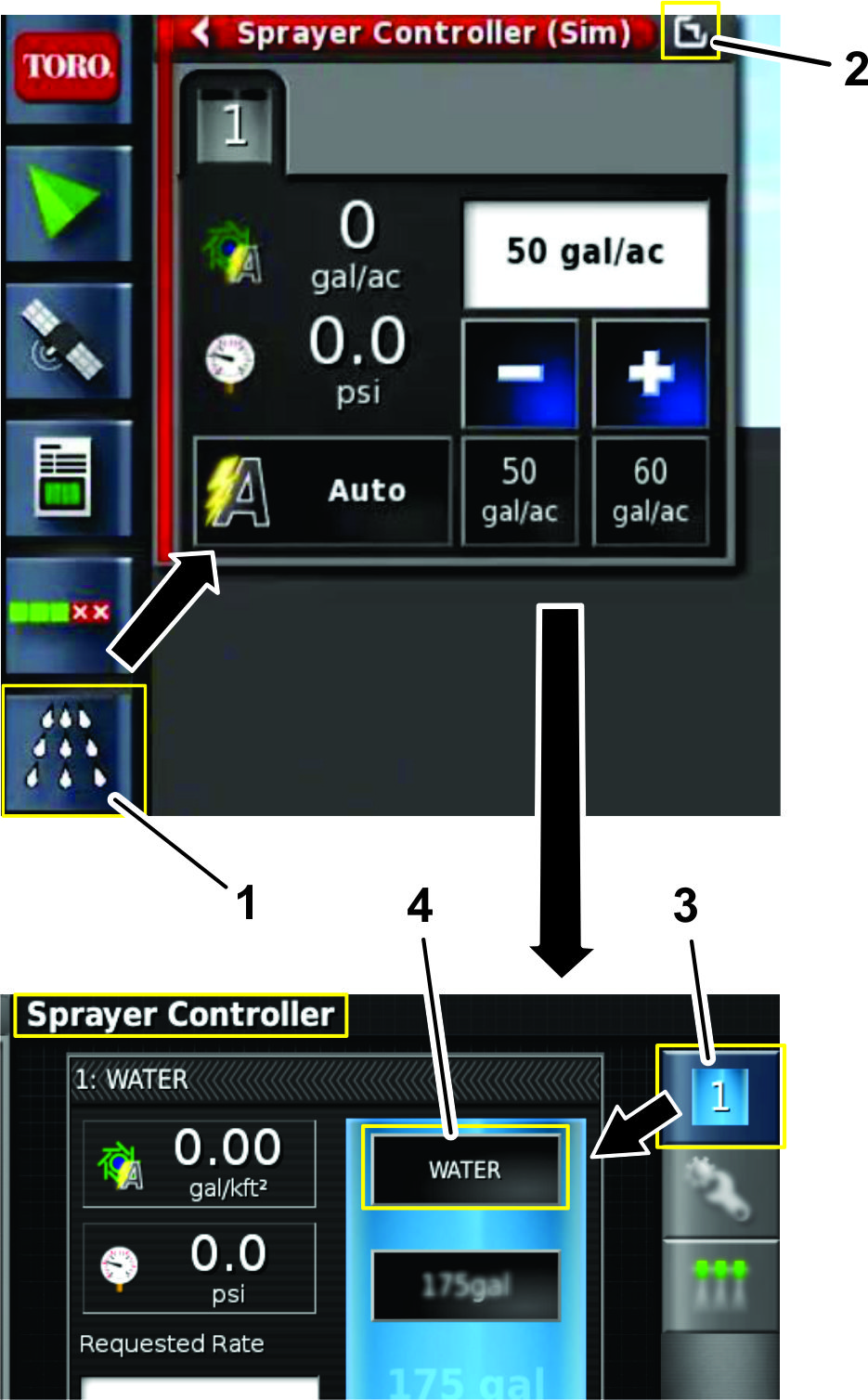

   图 26

   1. 打药车控制器图标
   2. 展开图标
   3. ECU 1 图标
   4. 产品配置图标

3. 按 ECU 1 图标（图 26）。

4. 按产品配置图标（图 26）。

   产品配置对话框打开。

5. 在产品配置窗口，按产品选择列表图标（图 27）。

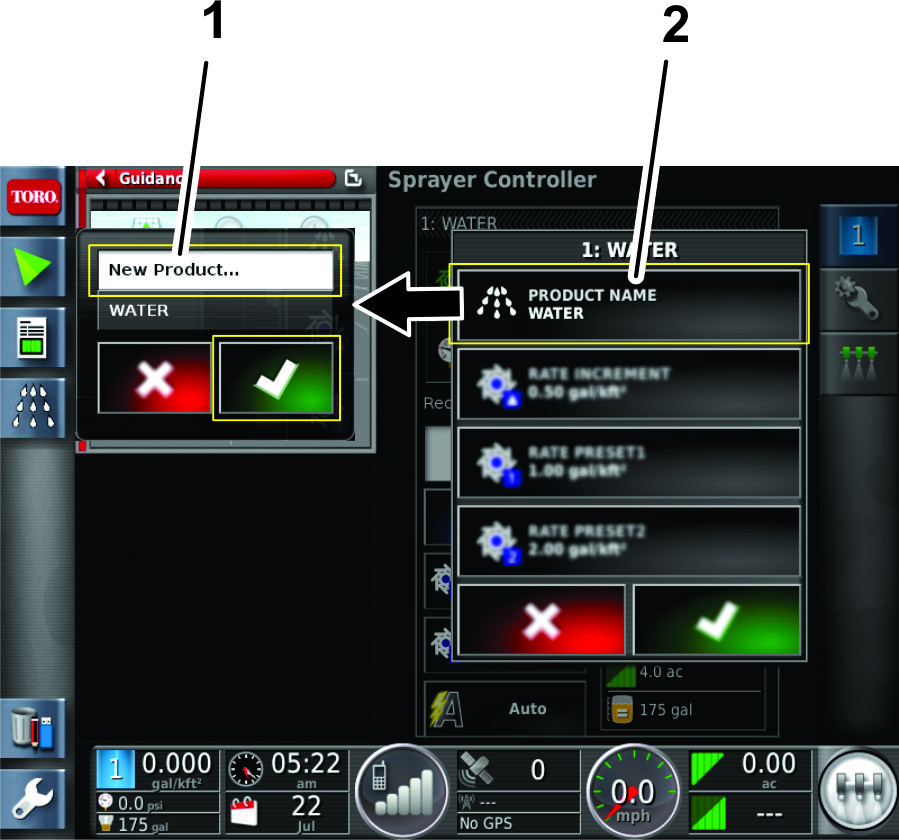

   图 27

   1. 新产品...图标
   2. 产品选择列表图标

6. 按新产品...图标，然后按确认图标（图 27）。

   新产品设置向导显示屏。

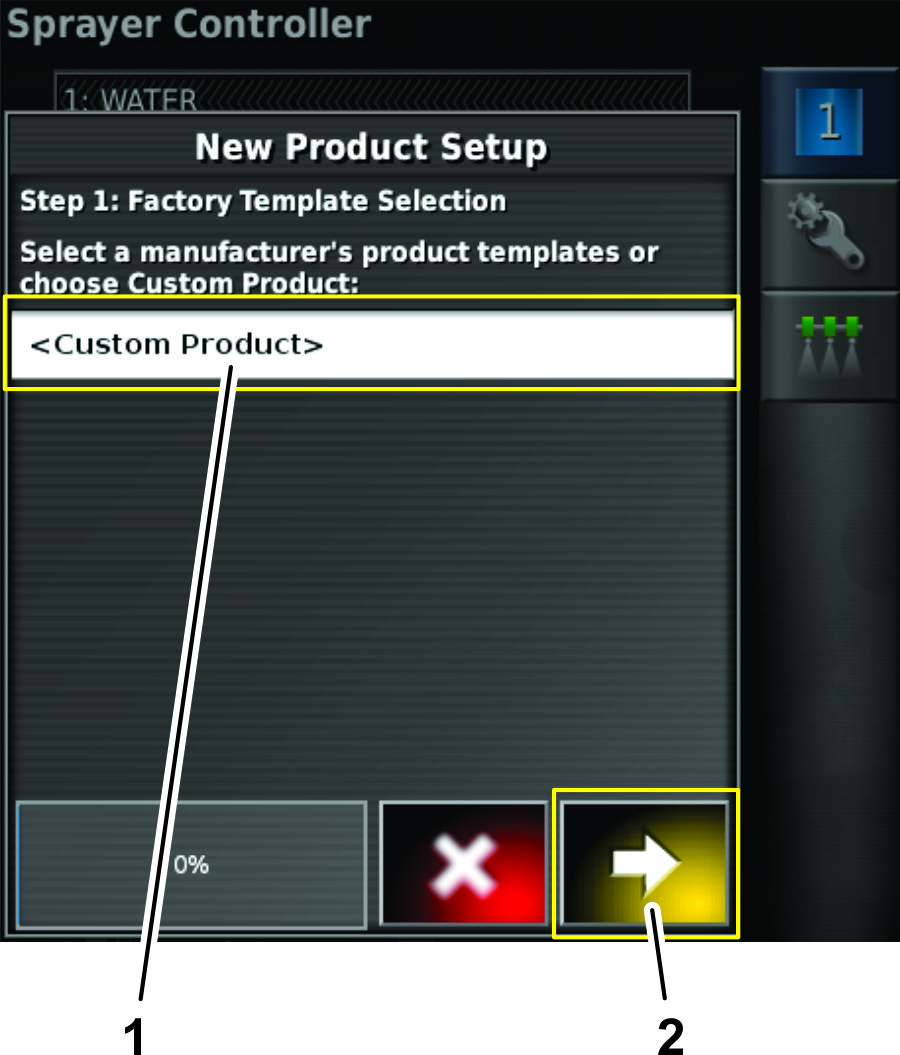

7. 在新产品设置对话框中的第 1 步，按<定制产品>图标，然后按下一个图标（图 28）。



   图 28

   1. 定制产品图标
   2. 下一步图标（下一步）

8. 按产品名称图标，用显示屏键盘输入产品名称，然后按确认图标（图 29）。

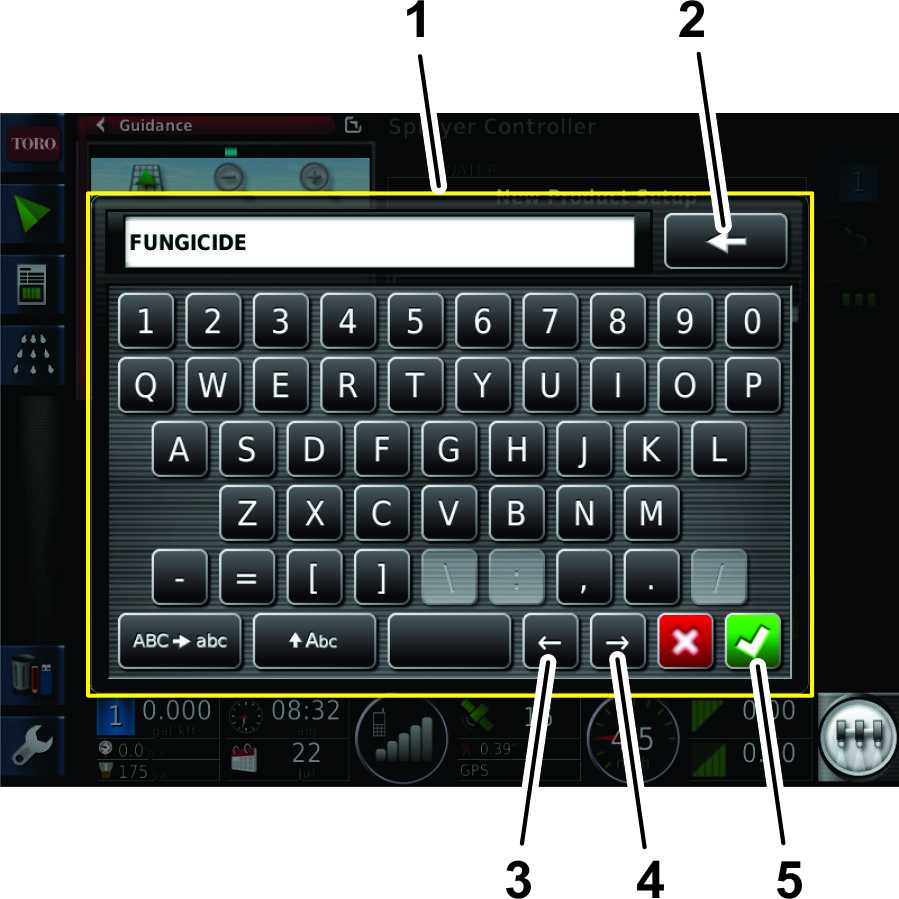

   图 29

   1. 显示屏键盘
   2. 退格键图标
   3. 将光标向左移动图标
   4. 将光标向右移动图标
   5. 确认图标

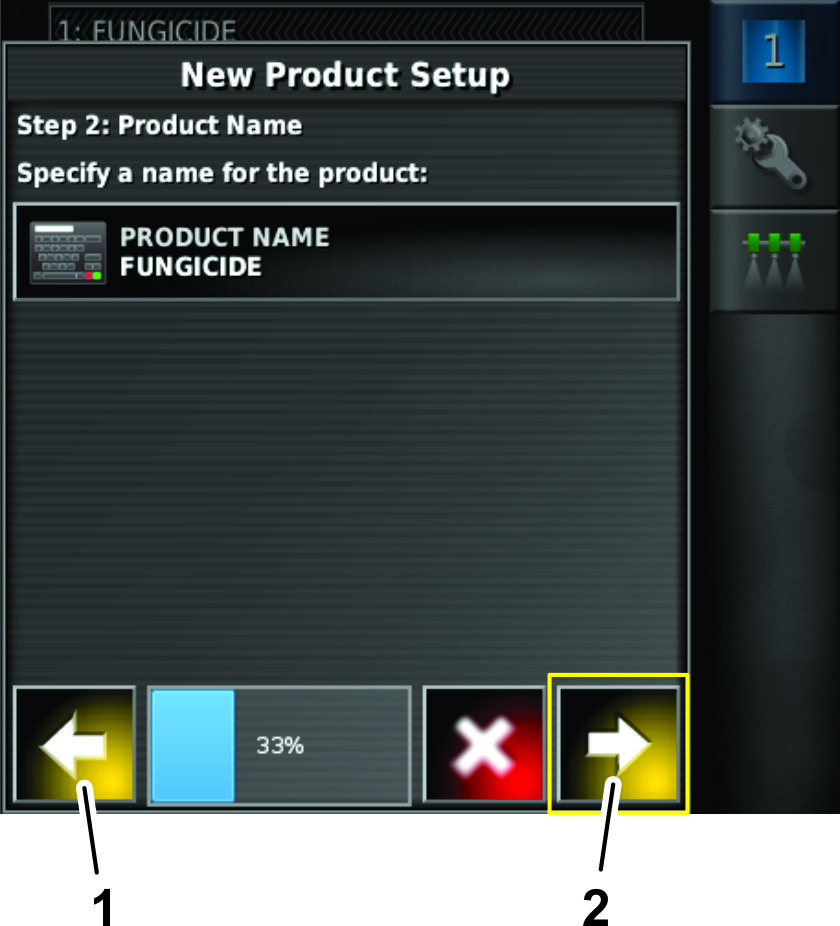

9. 在新产品设置对话框中的第 2 步，按下一步图标（图 30）。



   图 30

   1. 返回图标（上一步）
   2. 下一步图标（下一步）

10. 在新产品设置对话框中的第 3 步，按照如下方式设置默认产品喷洒率：

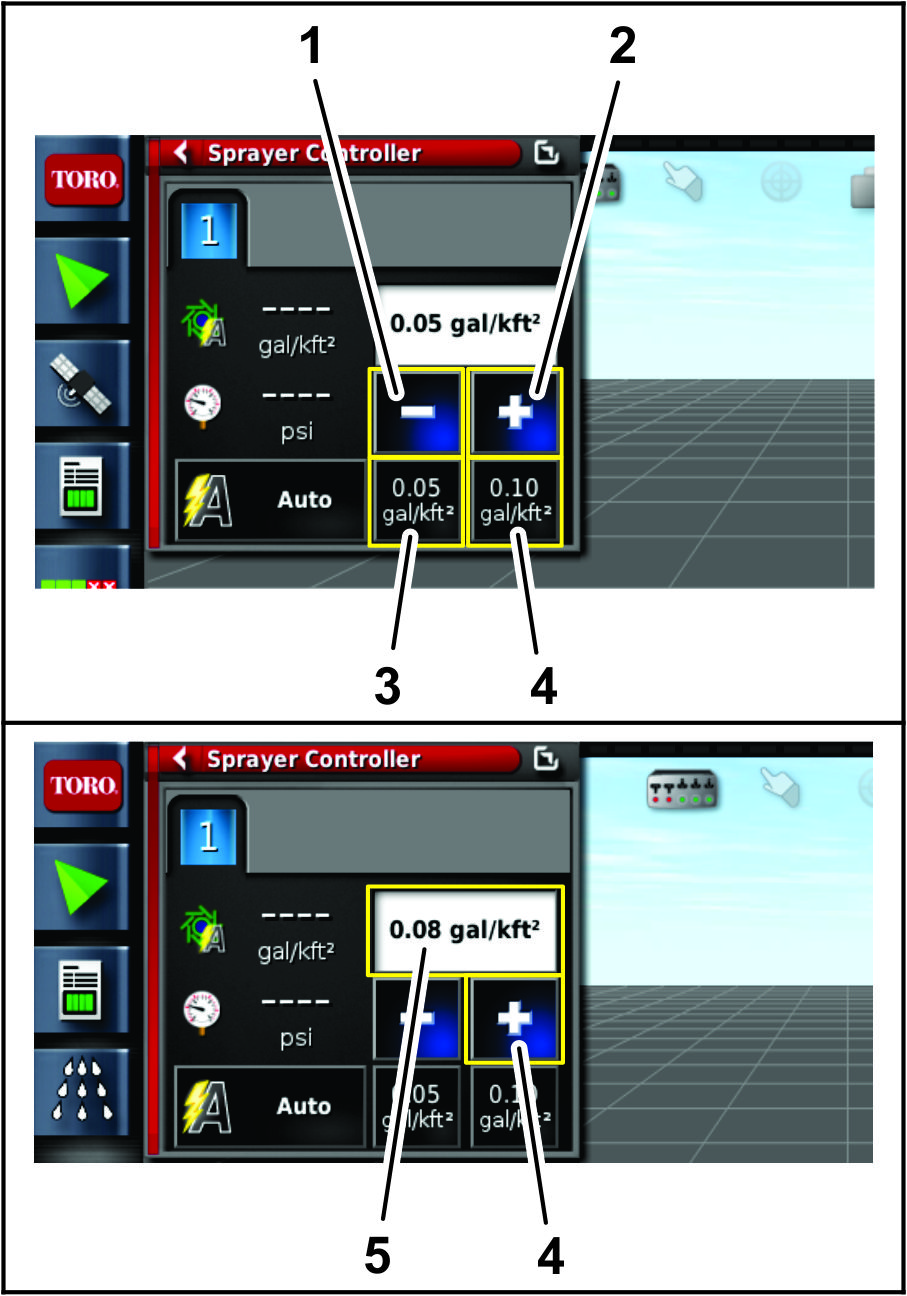

    图 31

    打药车控制示例

    1. 递增喷洒率降低
    2. 递增喷洒率增加
    3. 预设喷洒率 1
    4. 预设喷洒率 2
    5. 流速以 0.03 递增单位增加

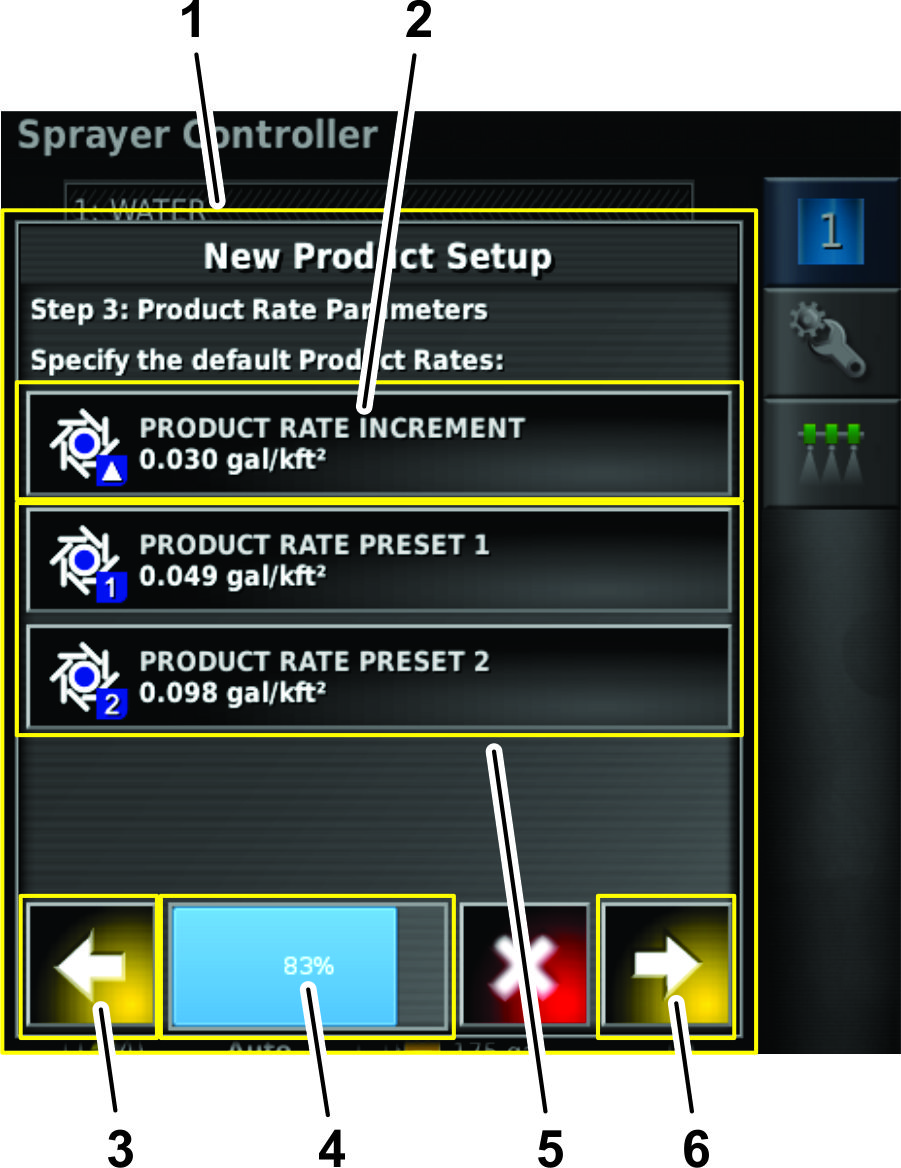

    • 按产品喷洒率递增图标，设置增加或减少喷洒预设喷洒率 1 和 2 后的喷洒率（图 32）。



      图 32

      1. 新的产品设置对话框
      2. 新产品喷洒率增量图标
      3. 返回图标（上一步）
      4. 进度条
      5. 产品喷洒率预设图标
      6. 下一步图标（下一步）

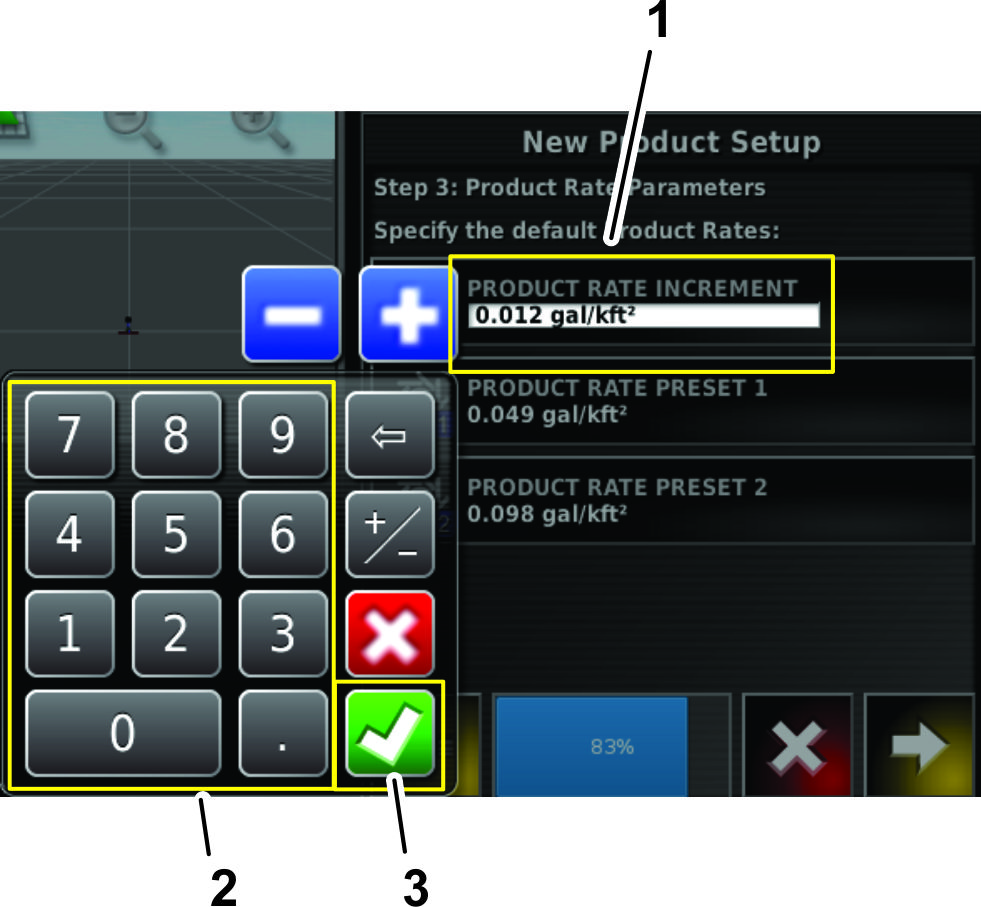

      1. 使用显示屏的数字键盘，为 2 个预设喷洒率输入喷洒率增量（图 33）。



         图 33

         1. 产品喷洒率字段（示例：0.012 gal/kft²）
         2. 数字键盘
         3. 确认图标

      2. 按确认图标（图 33）。

    • 按产品喷洒率预设 2 或产品喷洒率预设 1 图标，按照如下方式设置预设产品喷洒率：（图 32）。

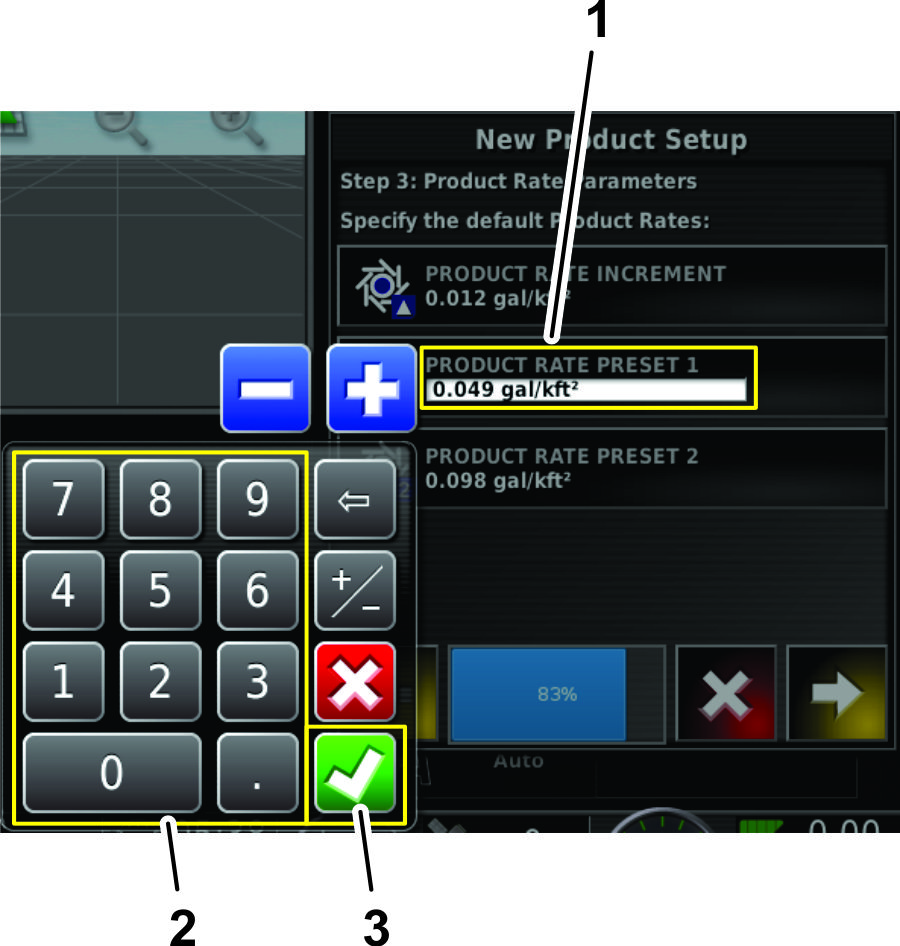

      1. 使用显示屏的数字键盘，输入预设喷洒率（图 33）。



         图 34

         1. 预设-喷洒率字段
         2. 数字键盘
         3. 确认图标

      2. 按确认图标（图 33）。

11. 在新产品设置对话框中的第 4 步，确认图标（图 35）。

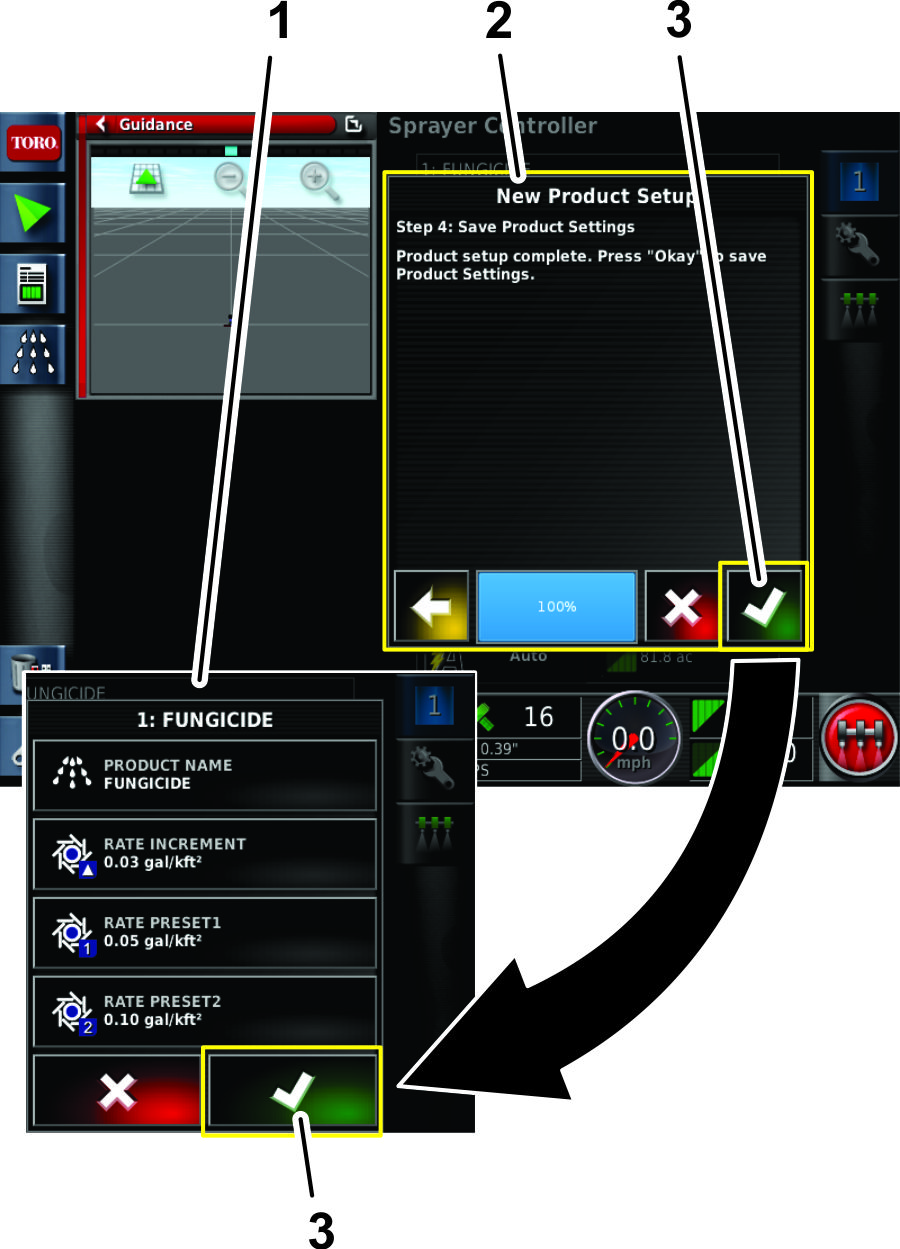

    图 35

    1. 产品配置窗口
    2. 新产品设置对话框
    3. 确认图标

12. 在产品配置窗口，按确认图标保存新产品信息（图 35）。

1. 按药缸加注图标（图 39）。

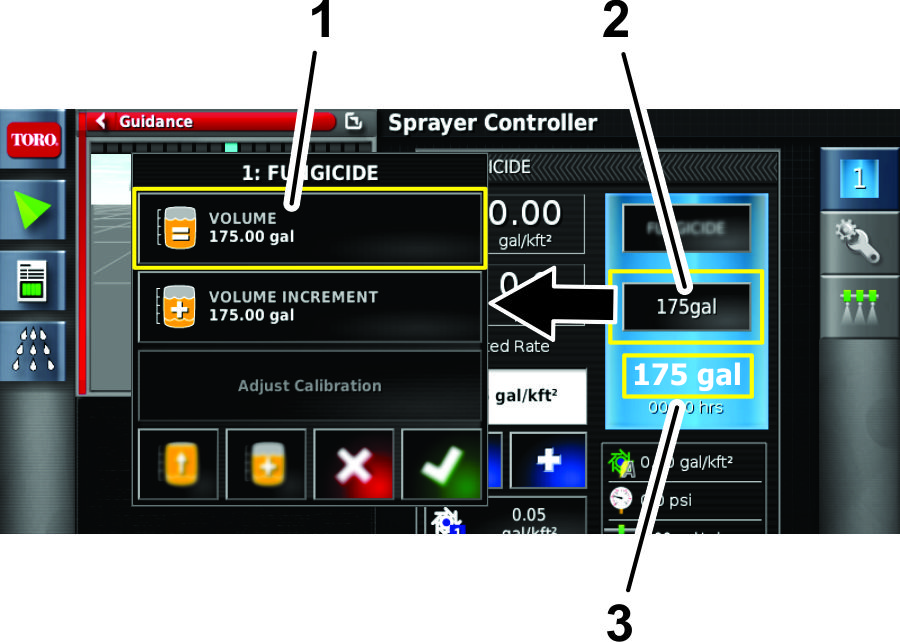

   图 36

   1. 药缸加注图标
   2. 设置药缸产品量图标
   3. 产品剩余量

2. 按液量图标（图 36）。

3. 使用显示屏的数字键盘，输入以下内容之 1：

   Note: 按递增值或递减值图标，输入产品量数量的预设递增。

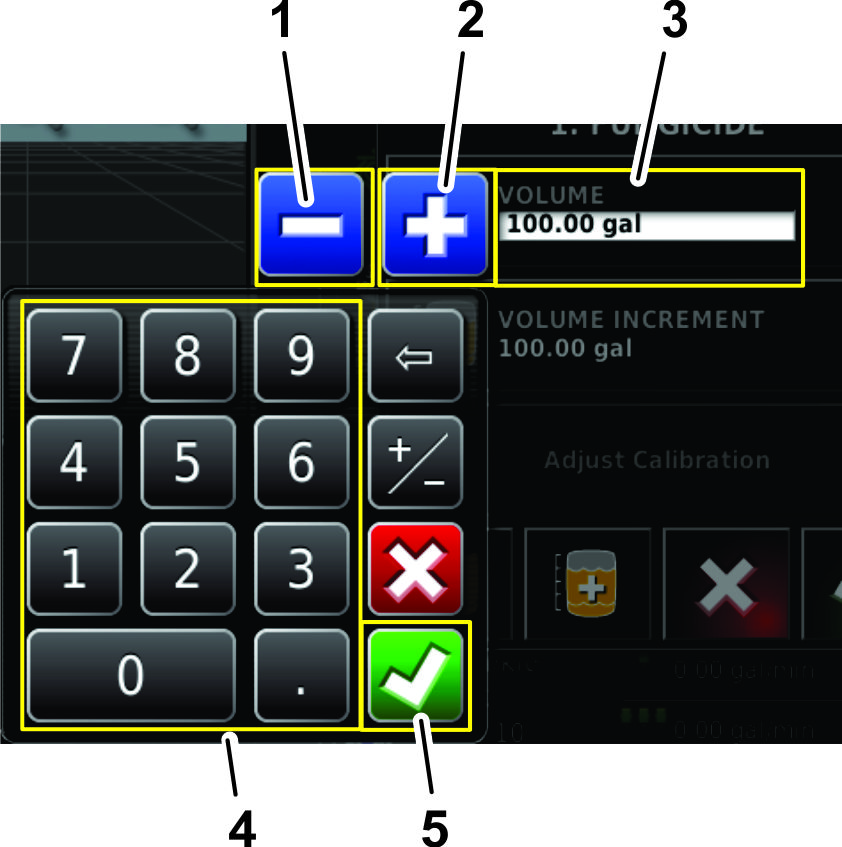

   图 37

   1. 递减值图标
   2. 递增值图标
   3. 产品量字段（示例：100.00 gal）
   4. 数字键盘
   5. 确认图标

   • 如果准备输入药缸的最终产品量（例如水和化学药品），请输入要向药缸添加产品的产品总量，然后按确认图标，再按药缸加注窗口的确认图标（图 38）。

     Note: 水和产品的量应小于或等于配置药缸容量。



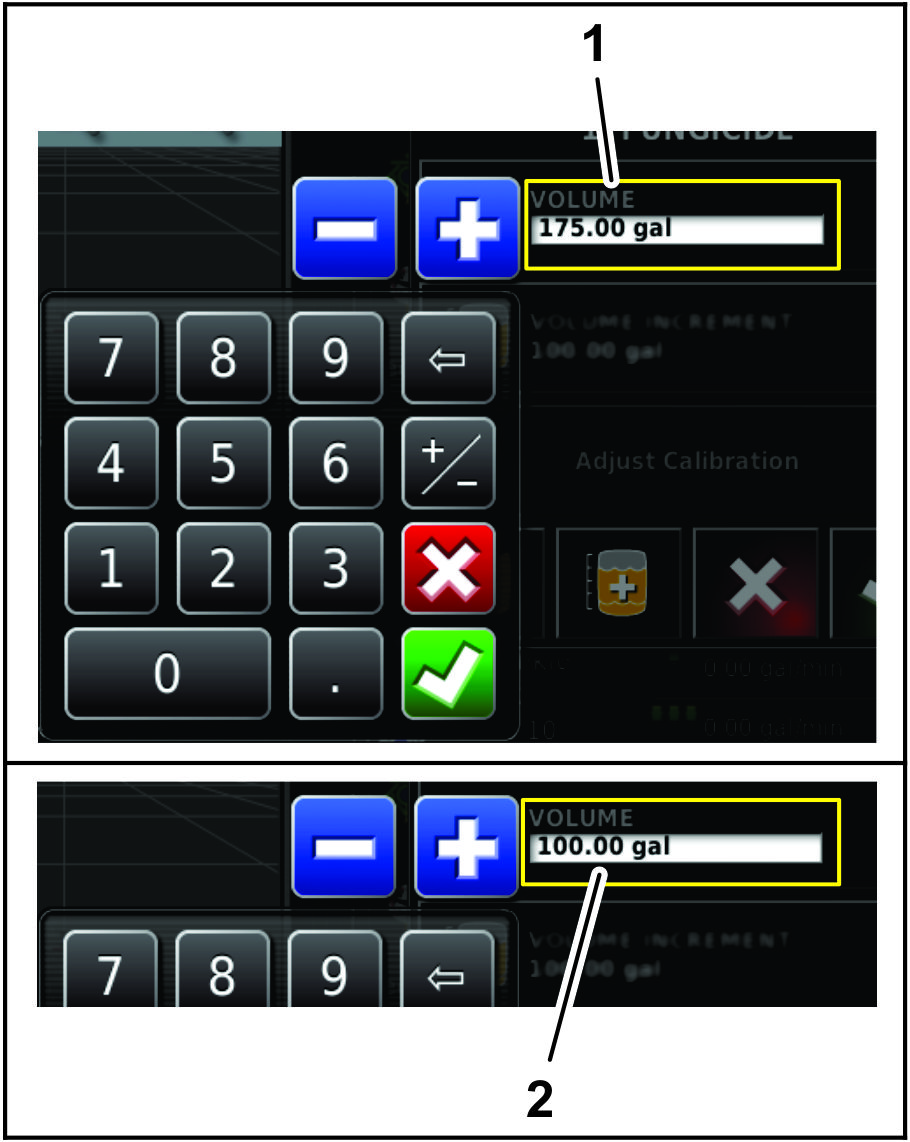

     图 38

     1. 旧产品药缸容量
     2. 新产品药缸容量

   • 如果以递增方式向水中添加化学药品，请输入药缸中的水量，按确认图标，然后转至步骤 4。

     Note: 水和产品的量应小于或等于所配药缸的容量。

4. 如果以递增方式向水中添加化学药品，按液量递增图标（图 40）。

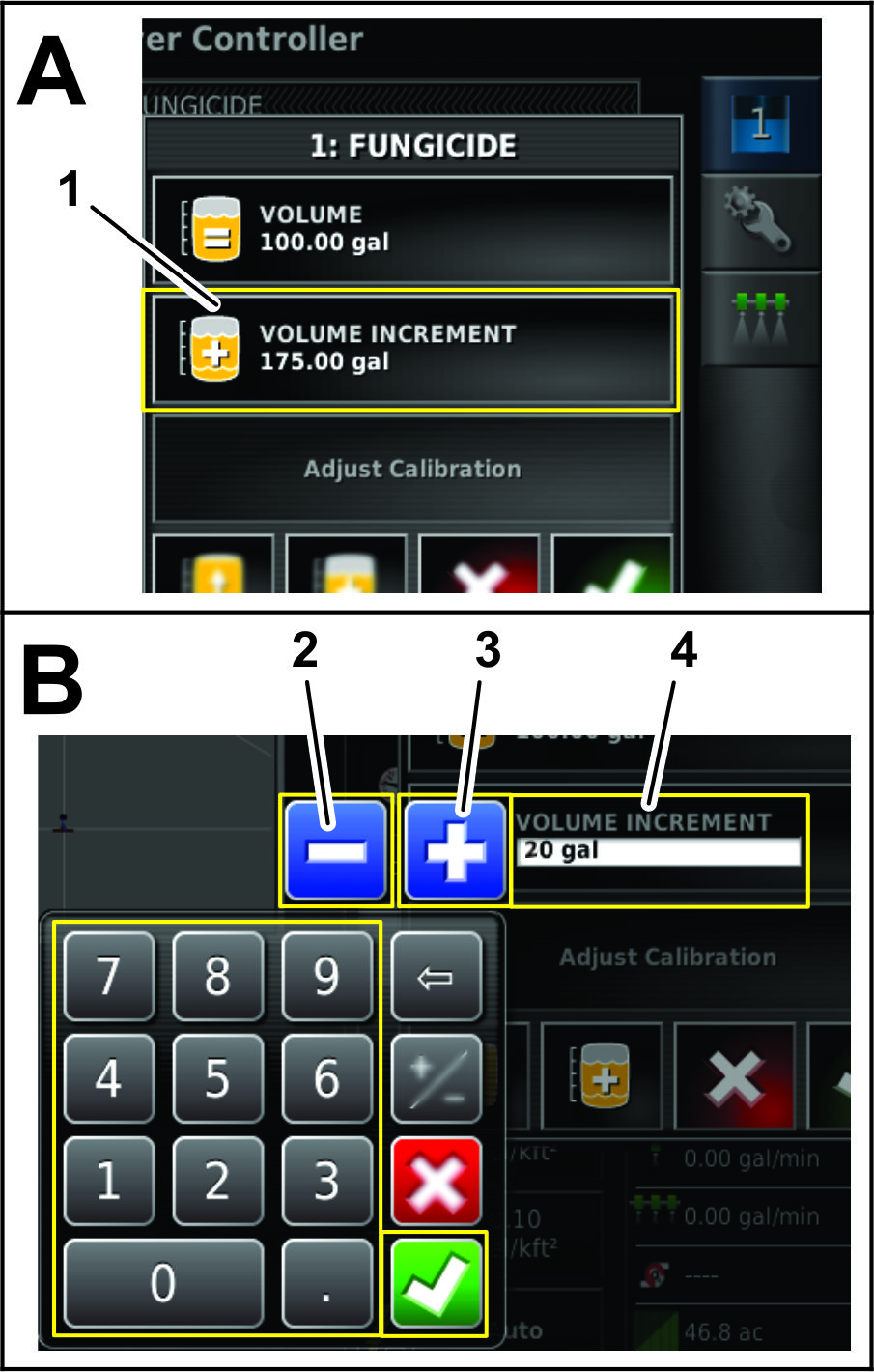

   图 39

   1. 液量递增图标
   2. 减少递增图标
   3. 增加递增图标
   4. 新液量递增值

5. 使用显示屏的数字键盘输入将向药缸添加产品（例如化学药品或水）的产品量递增值，然后按确认图标（图 40）。

   示例：以 19L、114L 或 208L 递增

6. 如果正逐渐向水中添加化学药品，请将产品加入药缸，然后按产品递增数量图标（图 40）。

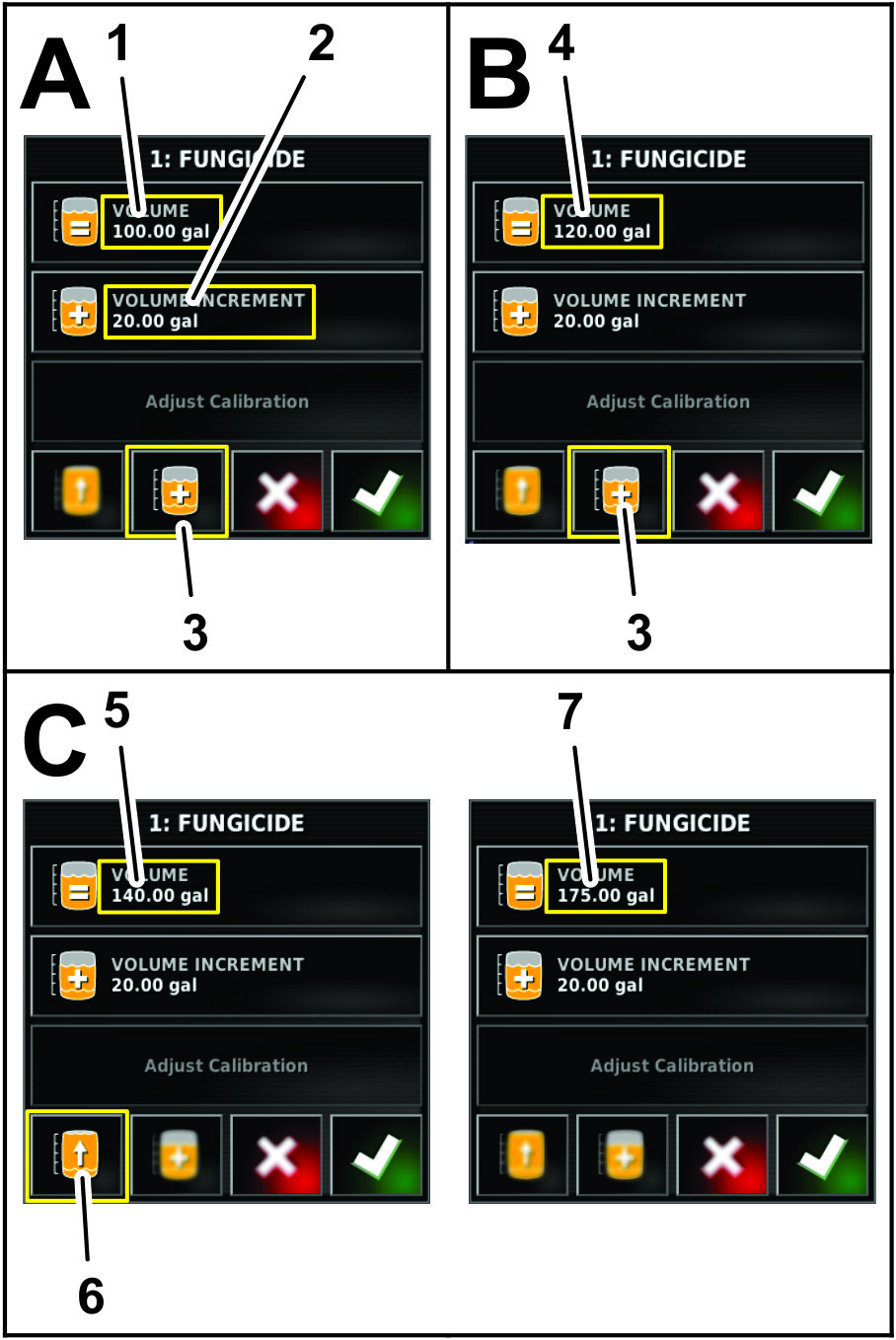

   图 40

   以递增方式添加产品

   1. 药缸中的水量（示例：100.00gal）
   2. 产品递增数量图标（示例：20.00gal）
   3. 按“液量递增”增加液量图标
   4. 药缸中的水量加产品递增数量（示例：120.00gal）
   5. 药缸中的 120.00gal 水和产品量再加产品递增数量（示例：140.00gal）
   6. 加满药缸图标
   7. 满（配置药缸容量——示例：175gal）

7. 如果准备混合一种产品组织，请根据需要重复步骤 6（图 40）。

   Note: 如果准备用产品或水加满药缸，可按加满药缸图标（图 40）。

8. 按确认图标，然后按药缸加注窗口上的确认图标。

1. 启动机器并保持钥匙处于运行位置。

2. 打开打药车控制器图标（图 41）。



   图 41

   1. 打药车控制器图标

3. 在打药车控制器屏幕上，确定预设喷洒设置是否正确。

4. 如果喷洒率错误，请按预设喷洒率图标以更改喷洒率，再按减少和增加图标以递增方式更改喷洒率，或选择当前喷洒率字段，并用数字键盘输入喷洒率（图 42 和图 43）。

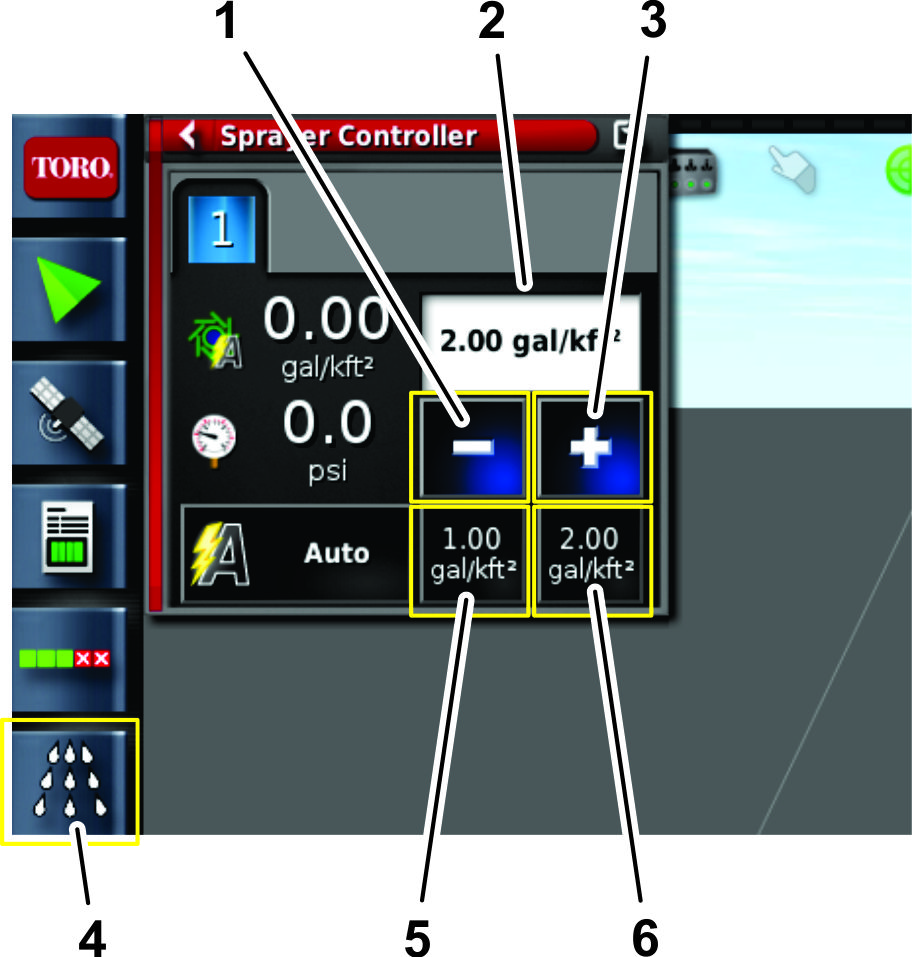

   图 42

   1. 当前喷洒率字段
   2. 预设喷洒率图标
   3. 减少和增加图标
   4. 打药车控制器图标

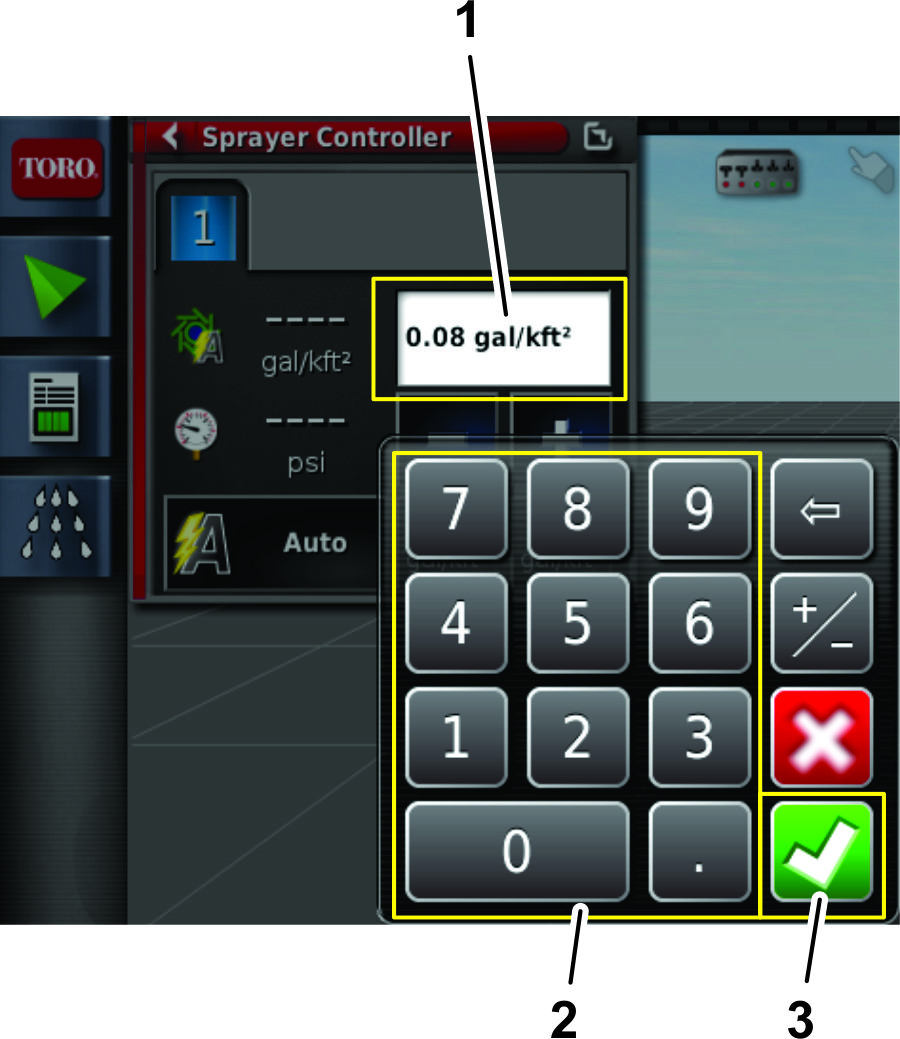

   图 43

   1. 当前喷洒率字段
   2. 数字键盘
   3. 确认图标

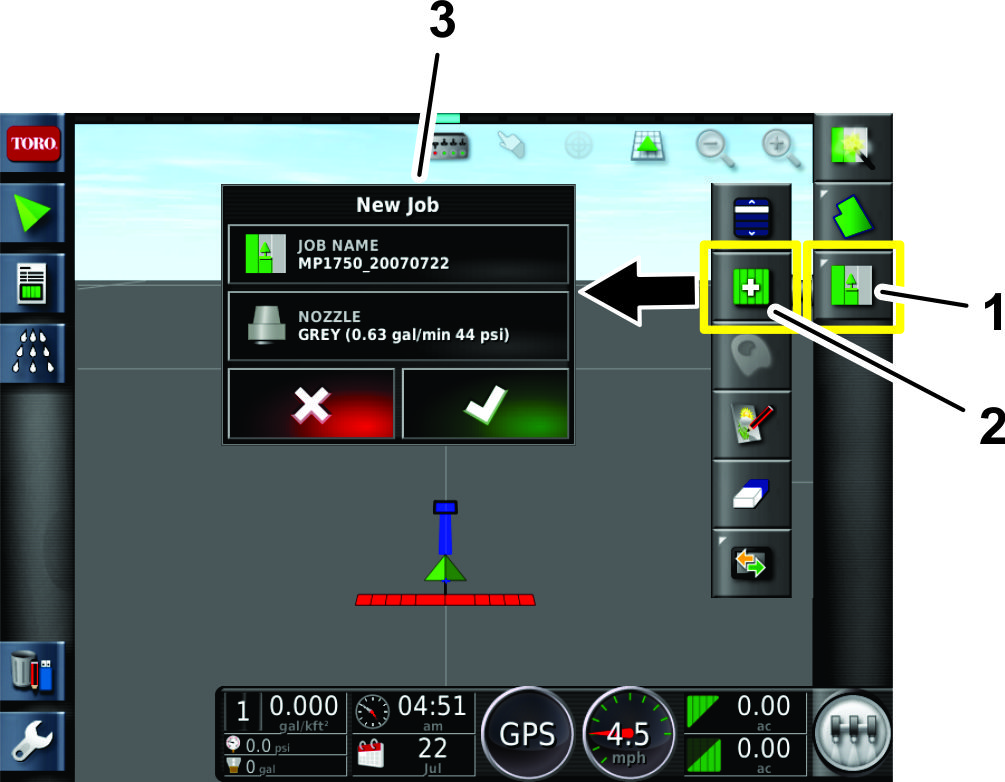

5. 按屏幕右上方的作业菜单图标（图 44）。



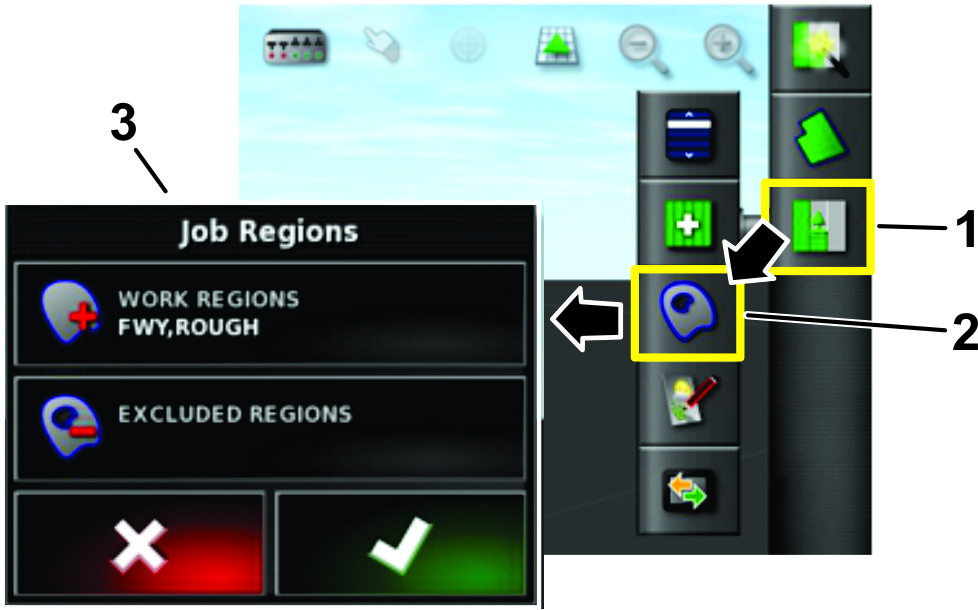

   图 44

   1. 作业菜单图标
   2. 创建新作业图标
   3. 新作业菜单

6. 输入作业的新名称，或保留默认时间标记（图 44）。

Important: 当创建作业时，X25 控制台显示屏上将显示 GeoLink 系统需要调节的喷嘴大小。每次更换喷嘴时，都必须使用阀门平衡向导。

1. 确保调整搅拌阀，且喷洒系统压力高于 2.07bar；请参阅您的操作员手册。

2. 向打药车药缸中添加清水。

3. 确保手刹已接合，且档位选择器处于空档位置。

4. 启动发动机，放下喷洒臂段，将机器的主喷洒臂段开关置于关闭位置，将 3 个喷洒臂段都设置至开启位置。

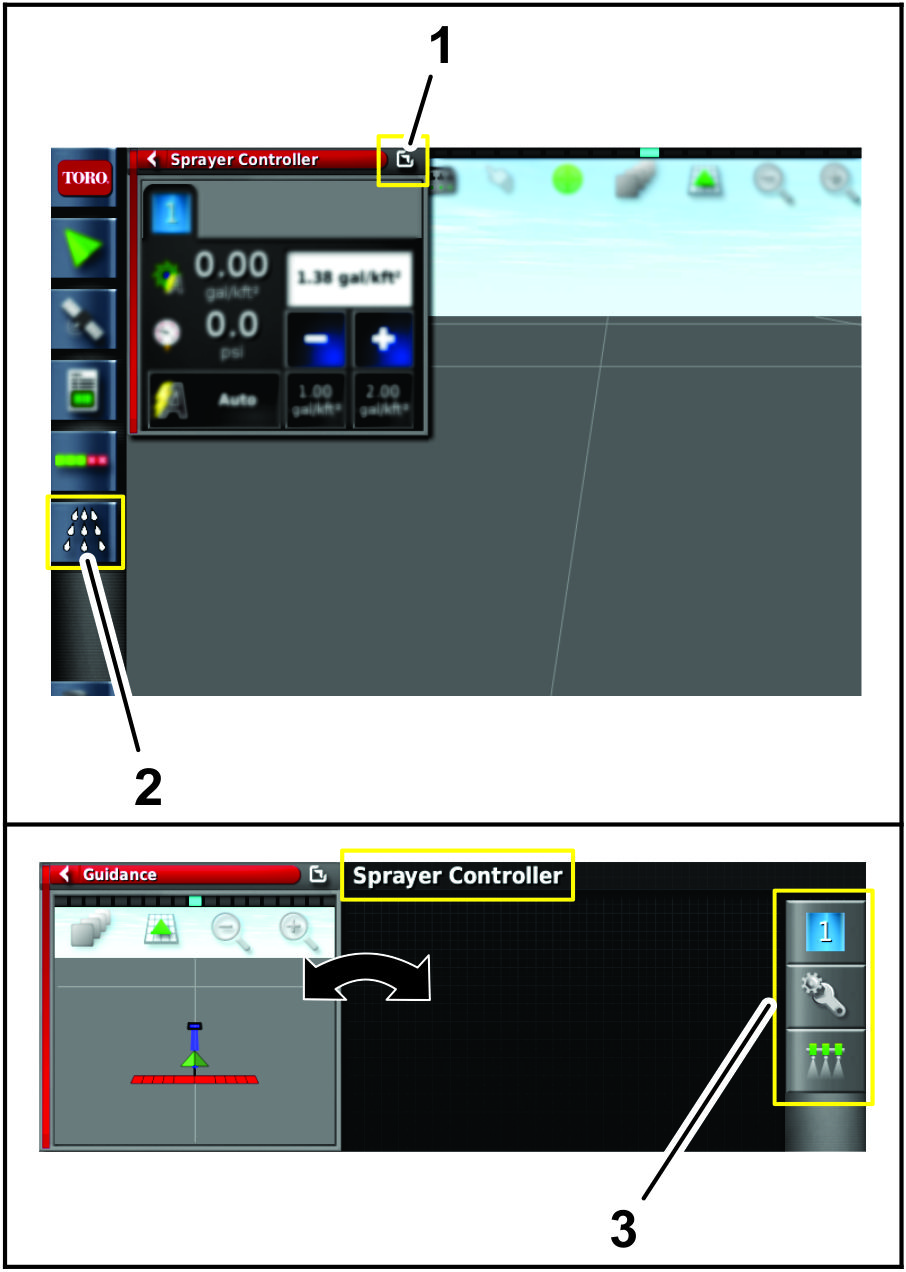

5. 按喷洒率控制器图标，然后滑动打药车控制器窗口右上角的全屏图标（图 45）。

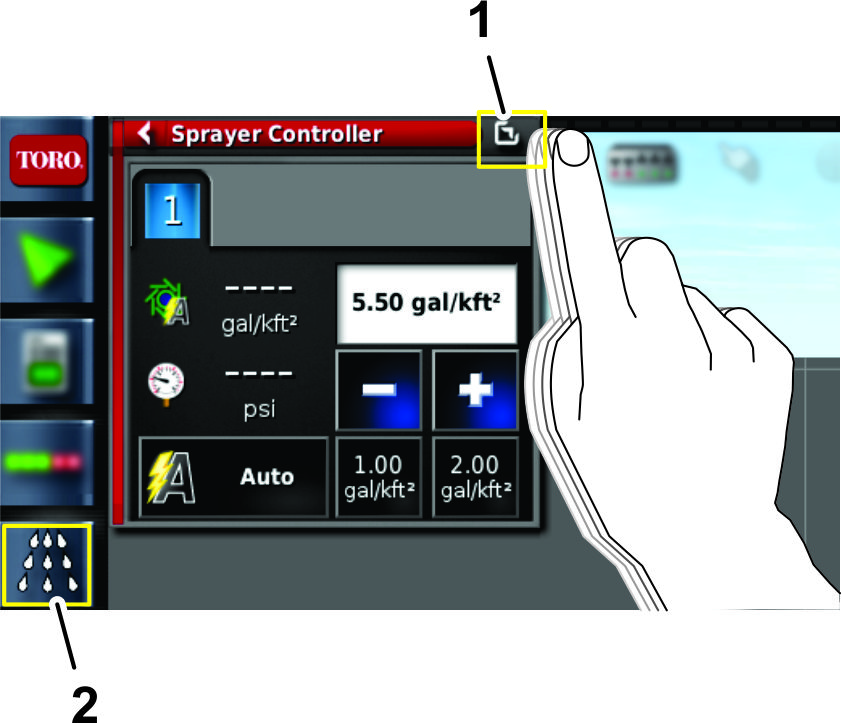

   图 45

   1. 全屏图标
   2. 喷洒率控制器图标

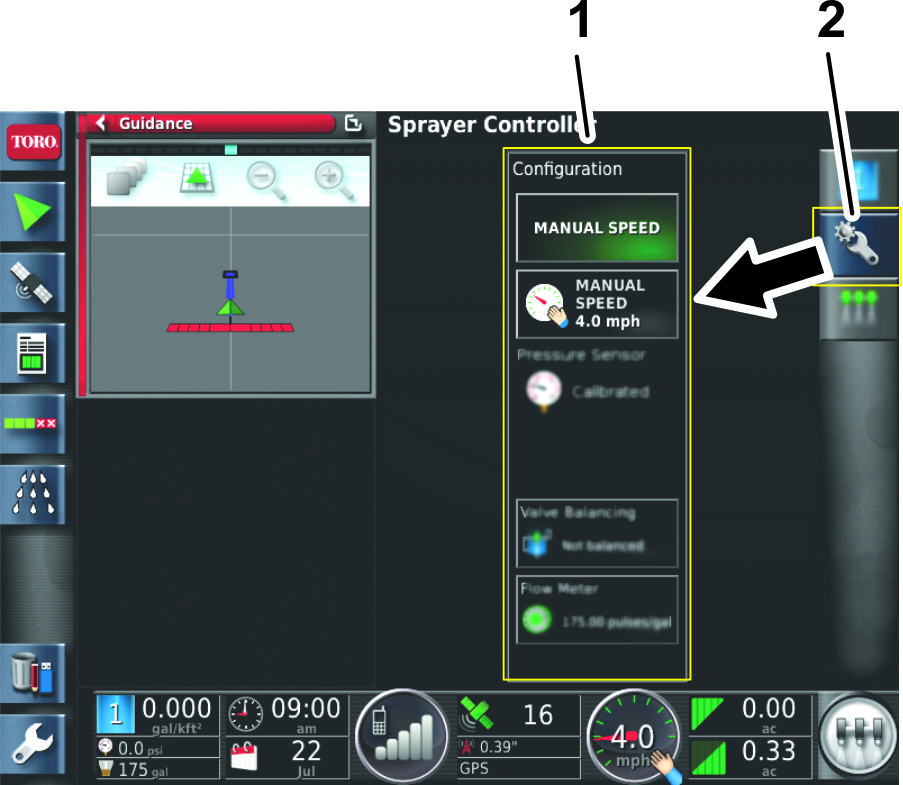

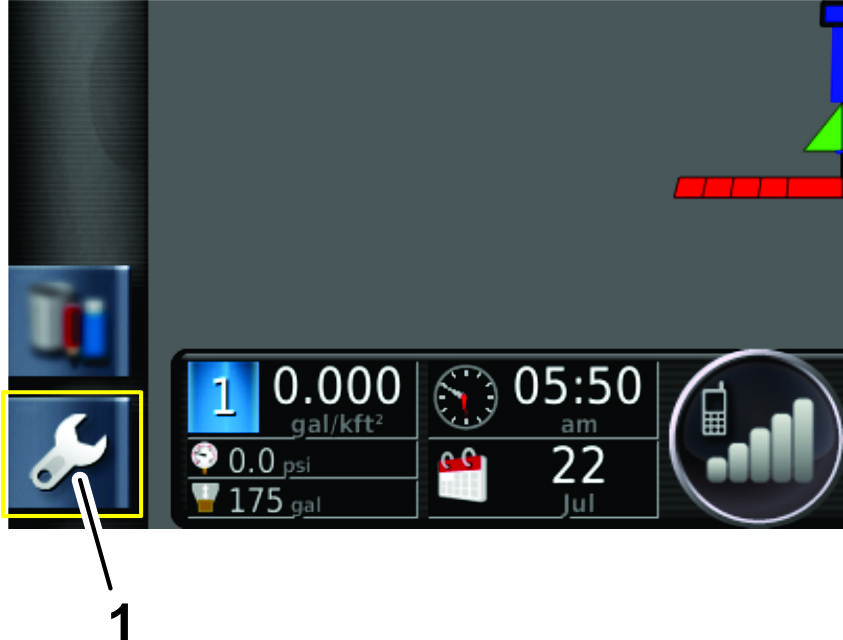

6. 按配置图标，然后按阀门平衡向导图标（图 46）。



   图 46

   1. 配置图标
   2. 阀门平衡向导图标

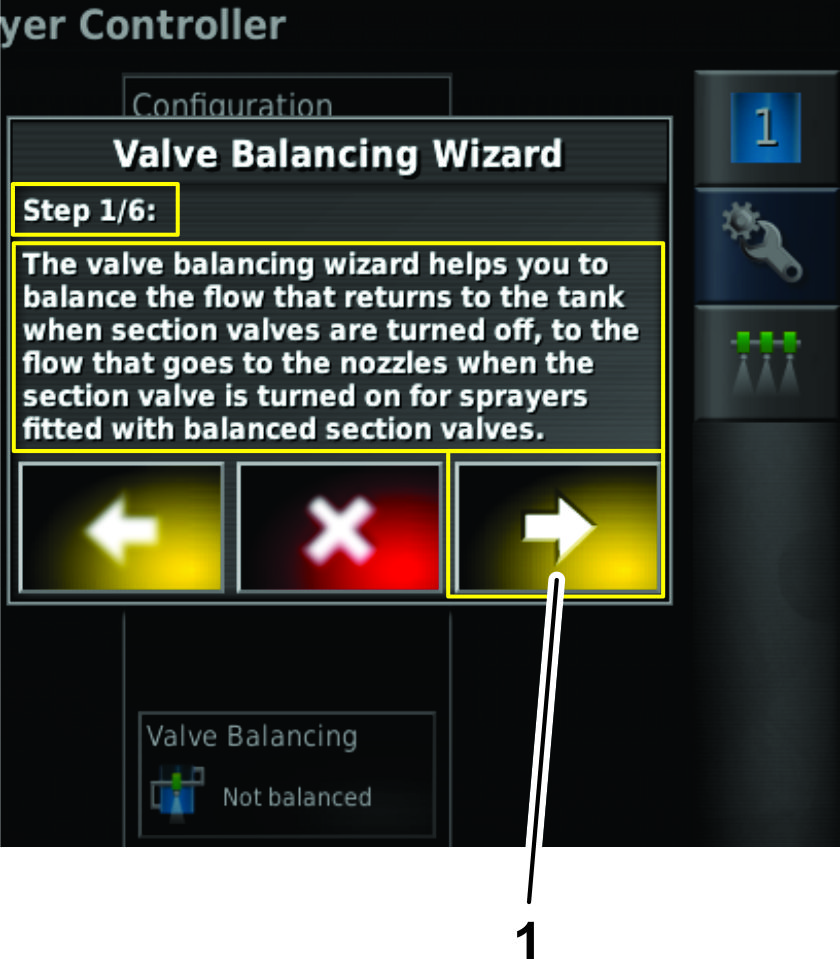

1. 在阀门平衡向导的第 1 步，阅读阀门平衡向导说明，然后按下一步图标（图 47）。



   图 47

   1. 下一步图标

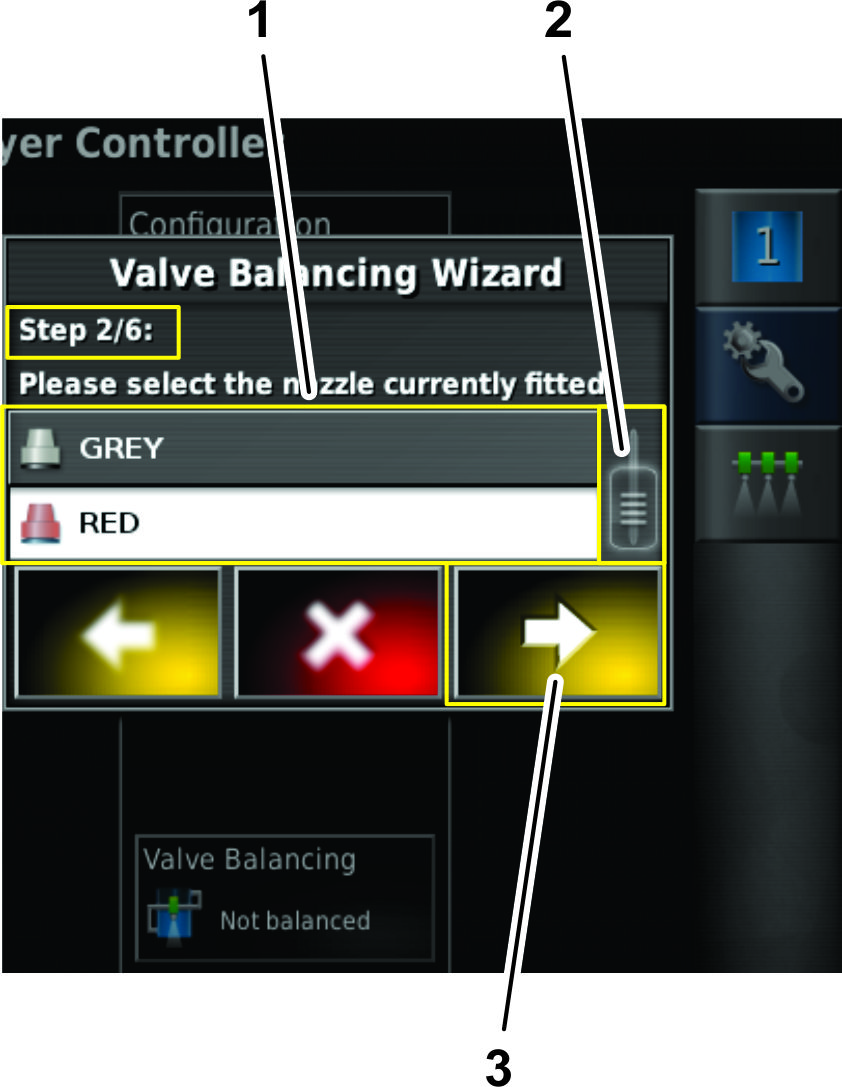

2. 在阀门平衡向导的第 2 步，根据需要拖动滚动条以显示正在配置的喷嘴，然后从下拉列表中按该喷嘴图标（图 48）。

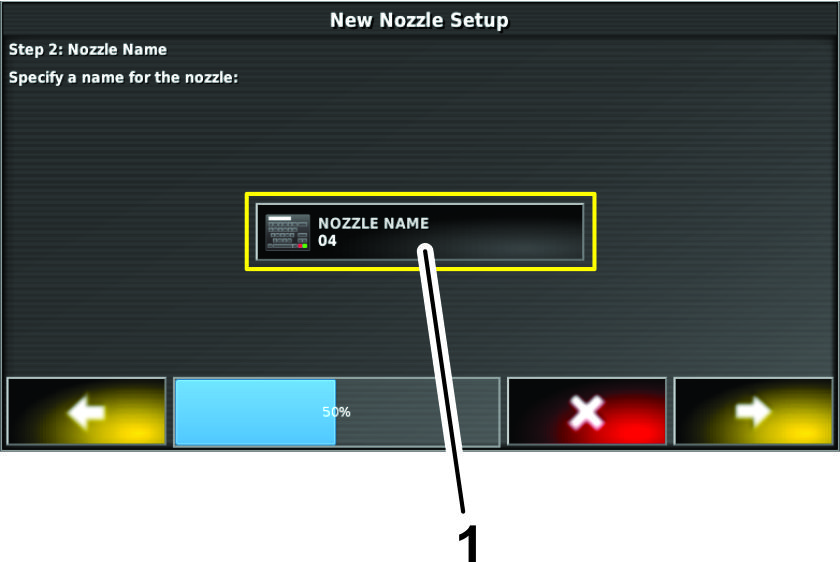

   Note: 如果正在配置的喷嘴不在下拉列表中，则在使用阀门平衡向导之前，需要在设置菜单中创建一个新喷嘴；请参阅创建喷嘴。



   图 48

   1. 喷嘴列表图标
   2. 滚动条
   3. 下一步图标

3. 按下一步图标（图 48）。

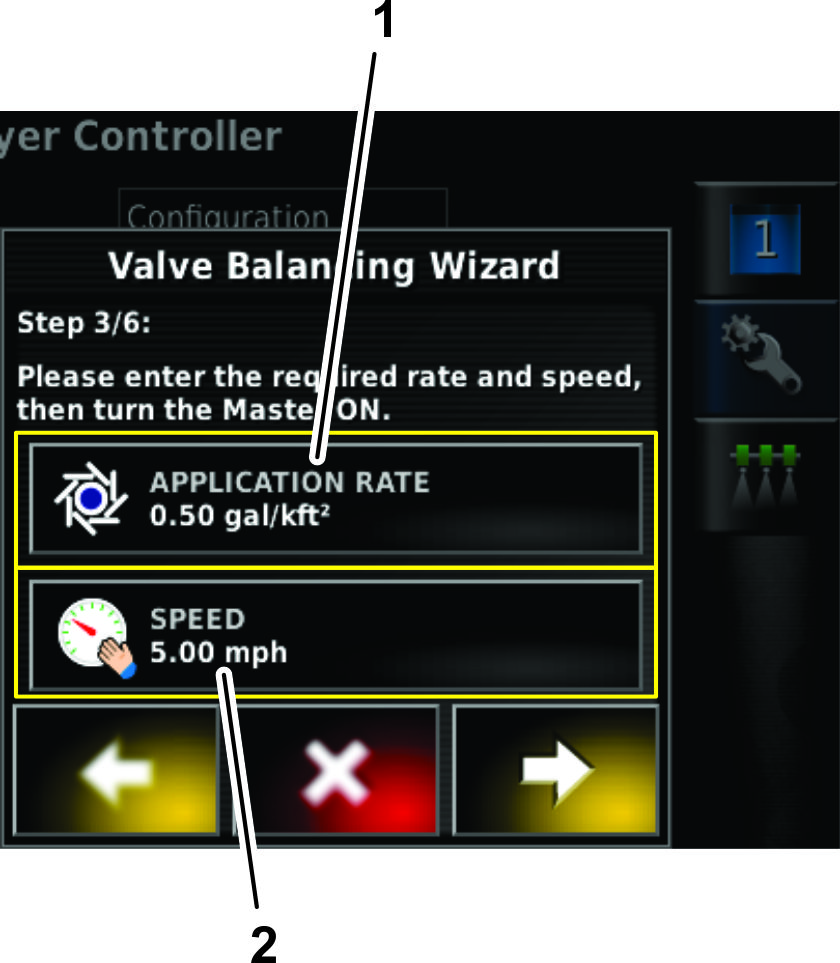

4. 在阀门平衡向导的第 3 步，如果需要设置不同的喷洒率，请按喷洒率图标（图 49）。



   图 49

   1. 喷洒率图标
   2. 速度图标

5. 使用数字键盘输入正在配置的喷洒率，然后按确认图标（图 50）。

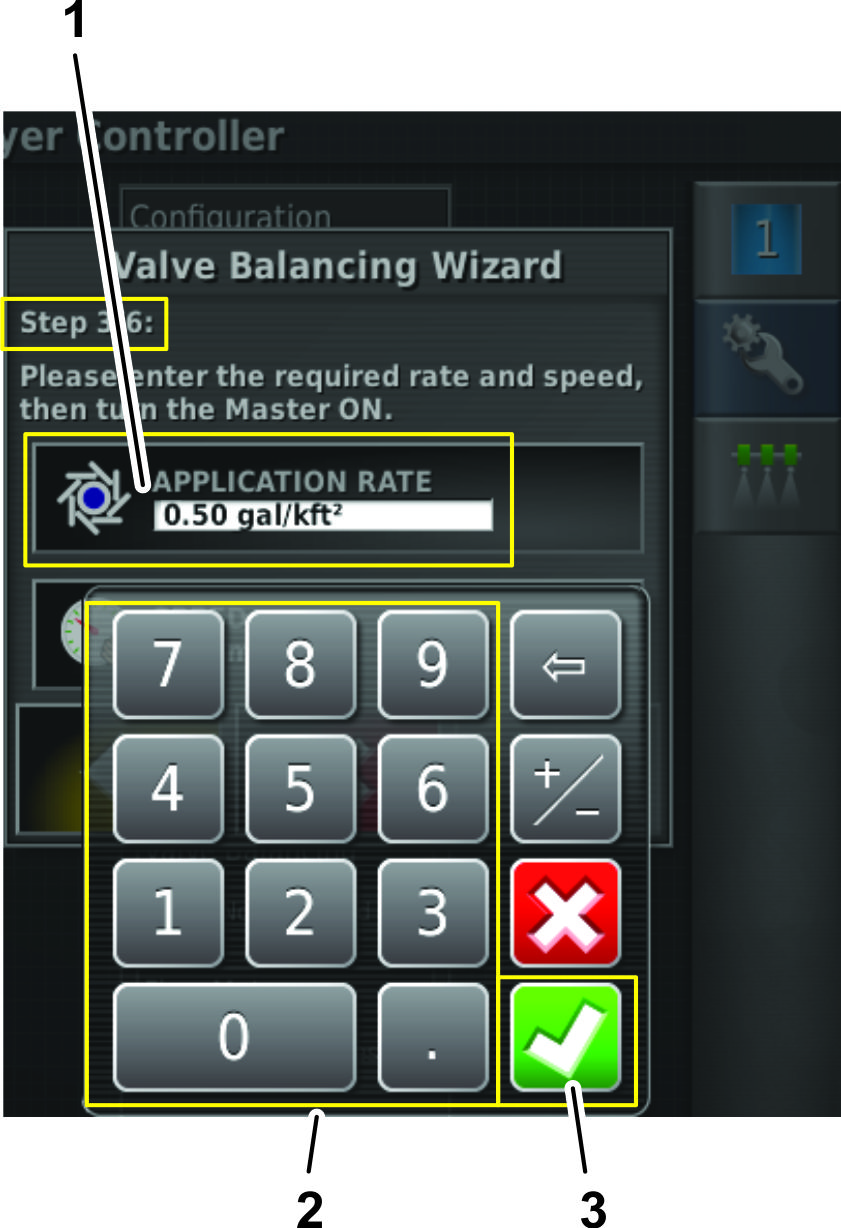

   图 50

   1. 喷洒率字段
   2. 数字键盘
   3. 确认图标

6. 在阀门平衡向导的第 3 步，如果需要设置不同的打药车地面行驶速度，请按速度图标（图 49）。

7. 使用数字键盘输入打药所需的地面行驶速度，然后按确认图标（图 51）。

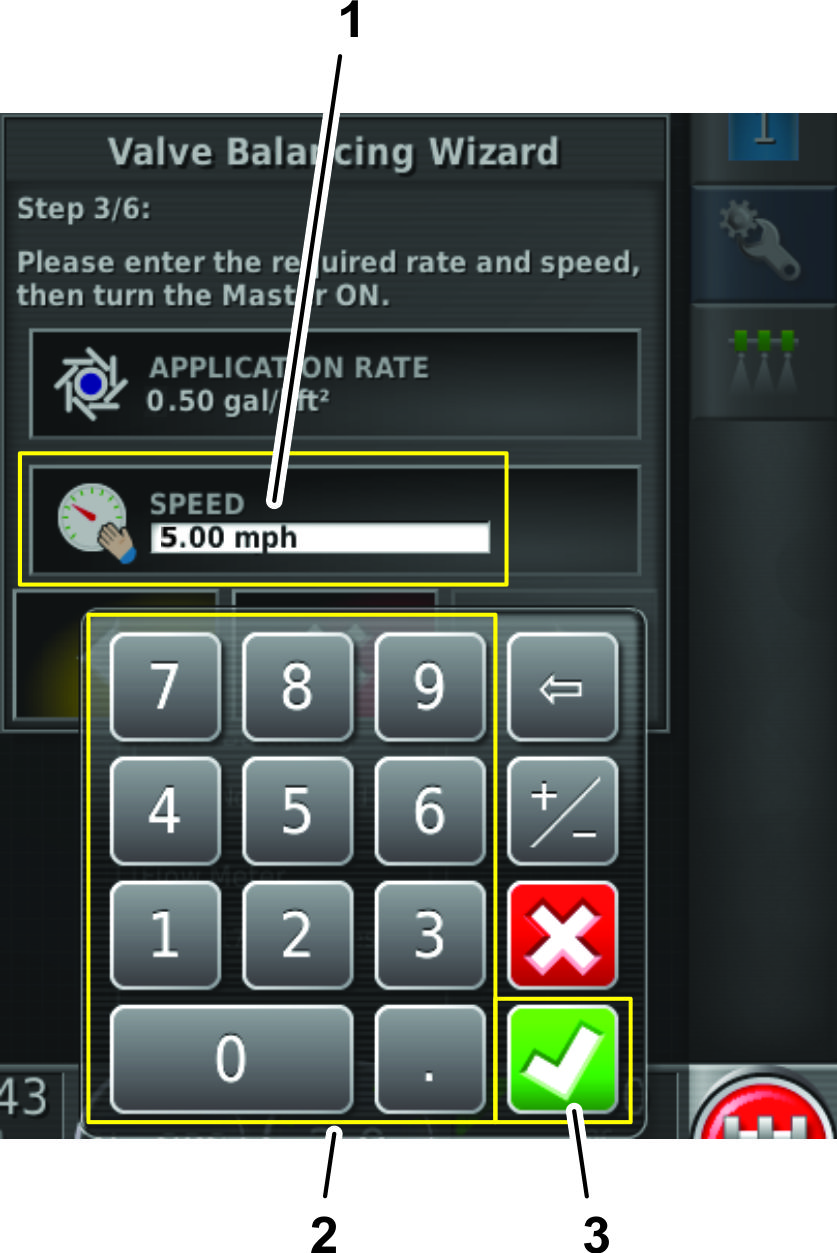

   图 51

   1. 地面行驶速度字段
   2. 数字键盘
   3. 确认图标

8. 将机器主喷洒臂段开关设定至开启位置。

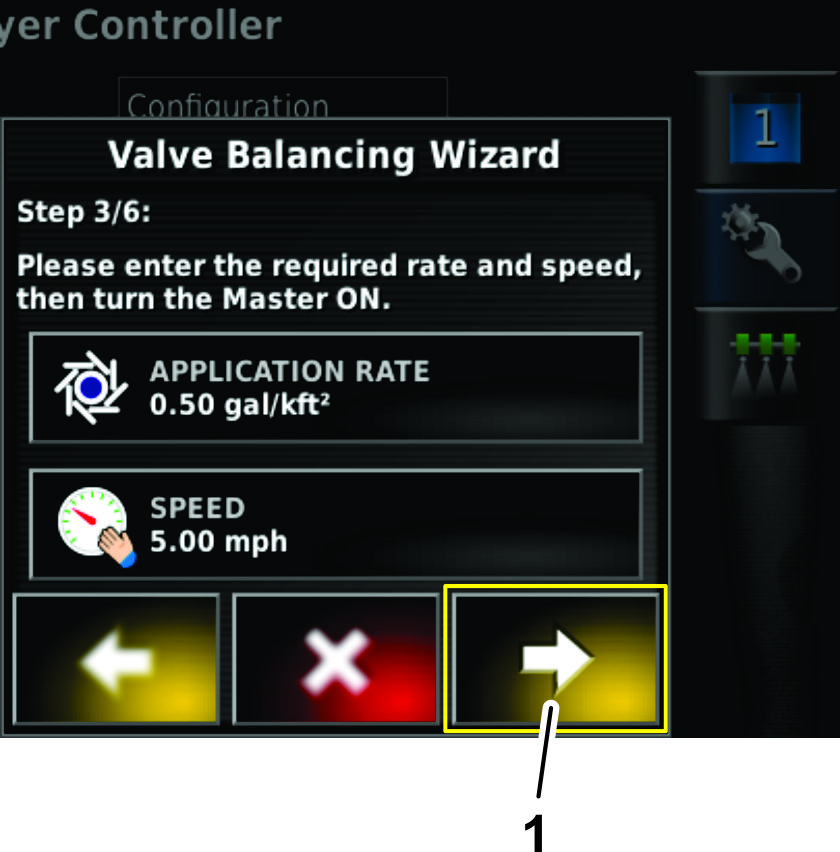

9. 按下一步图标（图 52）。



   图 52

   1. 下一步图标

1. 调整发动机转速，直到目标喷洒率显示在 X25 控制台的仪表板中，并设置机器的油门锁开关（图 53）。

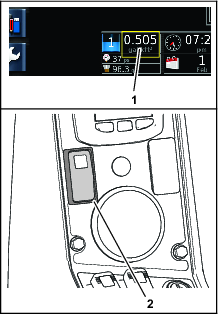

   图 53

   1. 喷洒率（仪表板——X25 命令控制台）
   2. 油门锁开关

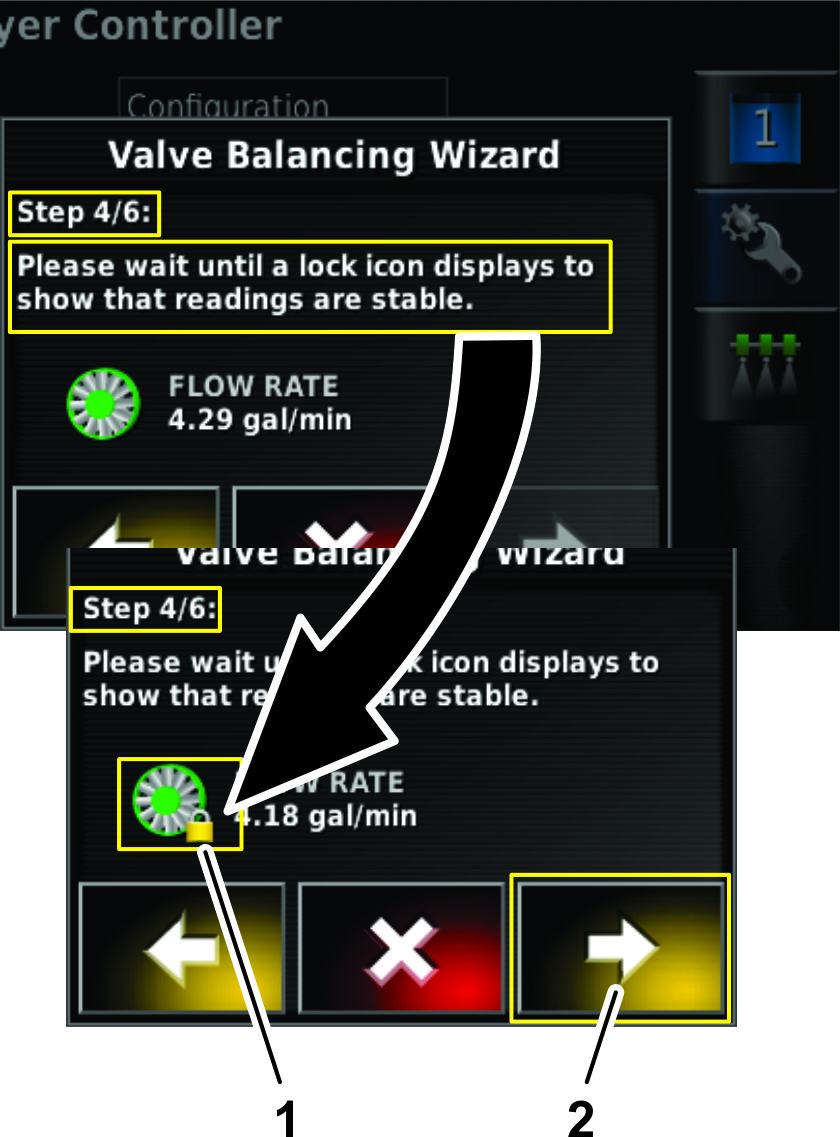

2. 在阀门平衡向导的第 4 步，等待系统流速稳定，并且锁图标显示在对话框中（图 54）。



   图 54

   1. 锁图标（流速已稳定）
   2. 下一步图标

3. 按下一步图标（图 54）。

4. 在阀门平衡向导的第 5 步，执行以下其中一项操作：

   Note: 阀门平衡向导中显示的（+）和（ - ）图标与阀体上的标贴相符，有助于确定旁通阀旋钮的旋转方向。

   • 等待 GeoLink 软件处理流速操作（图 55）。

     Note: 将喷洒臂段打开/关闭图标按至“打开”（绿色），则可使用上一步和下一步图标来选择需要平衡的喷洒臂段阀。如果旁通阀调整错误，并且需要导航至阀门平衡向导中的特定喷洒臂段阀选择，请将喷洒段打开/关闭图标按至“打开”。

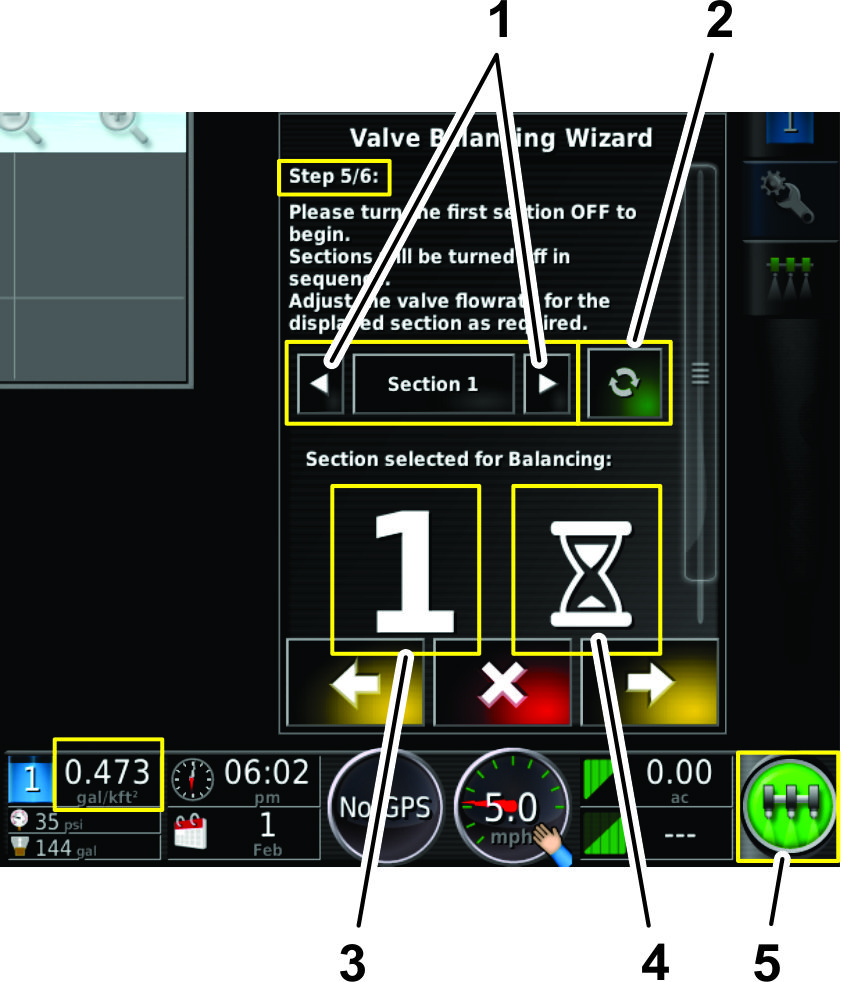

     图 55

     1. 上一个和下一个喷洒臂段图标
     2. 喷洒臂段打开/关闭图标（图中所示为打开）
     3. 激活喷洒臂段旁通调节指示器
     4. 等待指示器
     5. 主开关图标（打开——绿色）

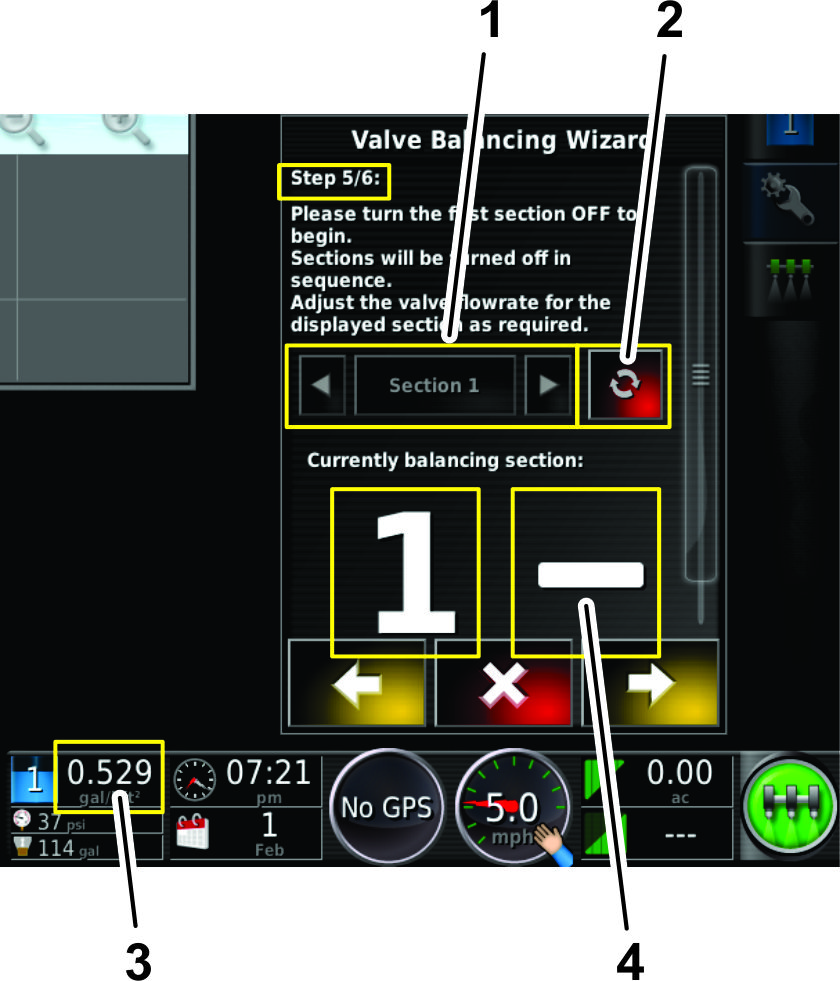

   • 喷洒臂段阀的喷洒率过高（图 56）。

     Note: 在本示例中，目标喷洒率是 0.500 美制加仑/1,000 英尺²，但测得的喷洒率是 0.529 美制加仑/1,000 英尺²。



     图 56

     1. 下一个和下一个喷洒臂段图标（未激活）
     2. 喷洒臂段打开/关闭图标（图中所示为关闭）
     3. 流速（如高于 0.500 的目标喷洒率）
     4. 减少流量指示器（关闭旁通阀）

     1. 按喷洒臂段打开/关闭图标（图 56）以关闭喷洒臂段阀（红色）。

     2. 移至机器后面。

     3. 在喷洒臂段阀 1 调节旁通阀，把流速降低至目标喷洒率。

   • 该喷洒臂段阀的喷洒率过低（图 57）。

     Note: 在本示例中，目标喷洒率是 0.500gallon/1,000 ft²，但测得的喷洒率是 0.472gallon/1,000 ft²。

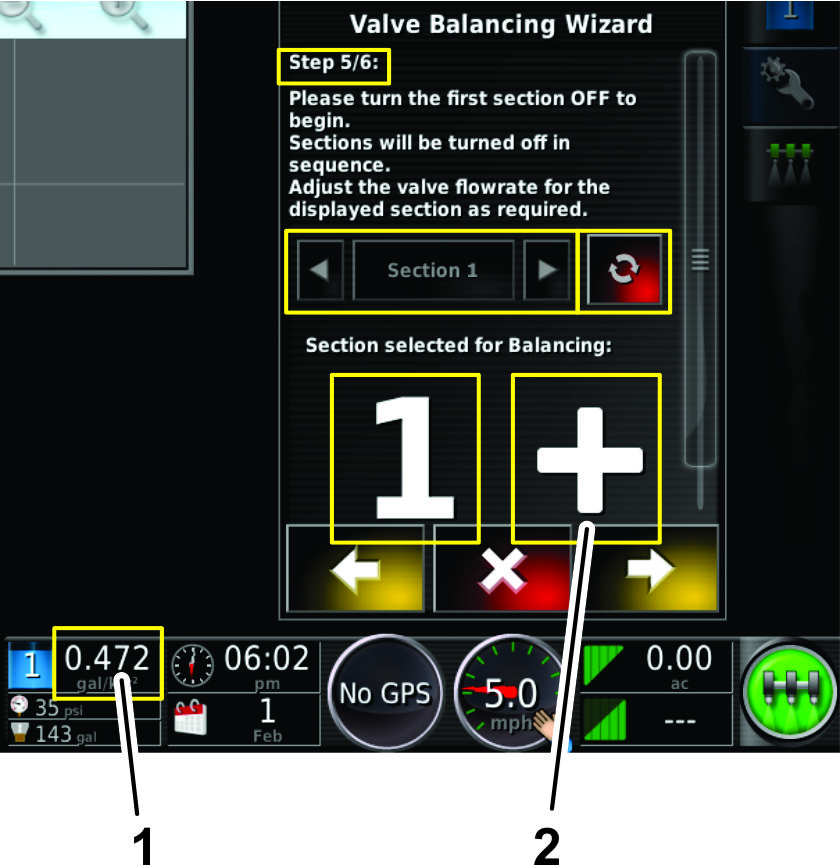

     图 57

     1. 流速（如低于 0.500 的目标喷洒率）
     2. 增加流量指示器（打开旁通阀）

     1. 按喷洒段打开/关闭图标（图 56）以关闭喷洒段阀（红色）。

     2. 移至机器后面。

     3. 在喷洒臂段阀 1 调节旁通阀，把流速增加至目标喷洒率。

5. Section Valve Balanced（喷洒臂段阀已平衡）消息将显示，同时阀门平衡向导将自动进入下一个喷洒臂段阀（图 58）。

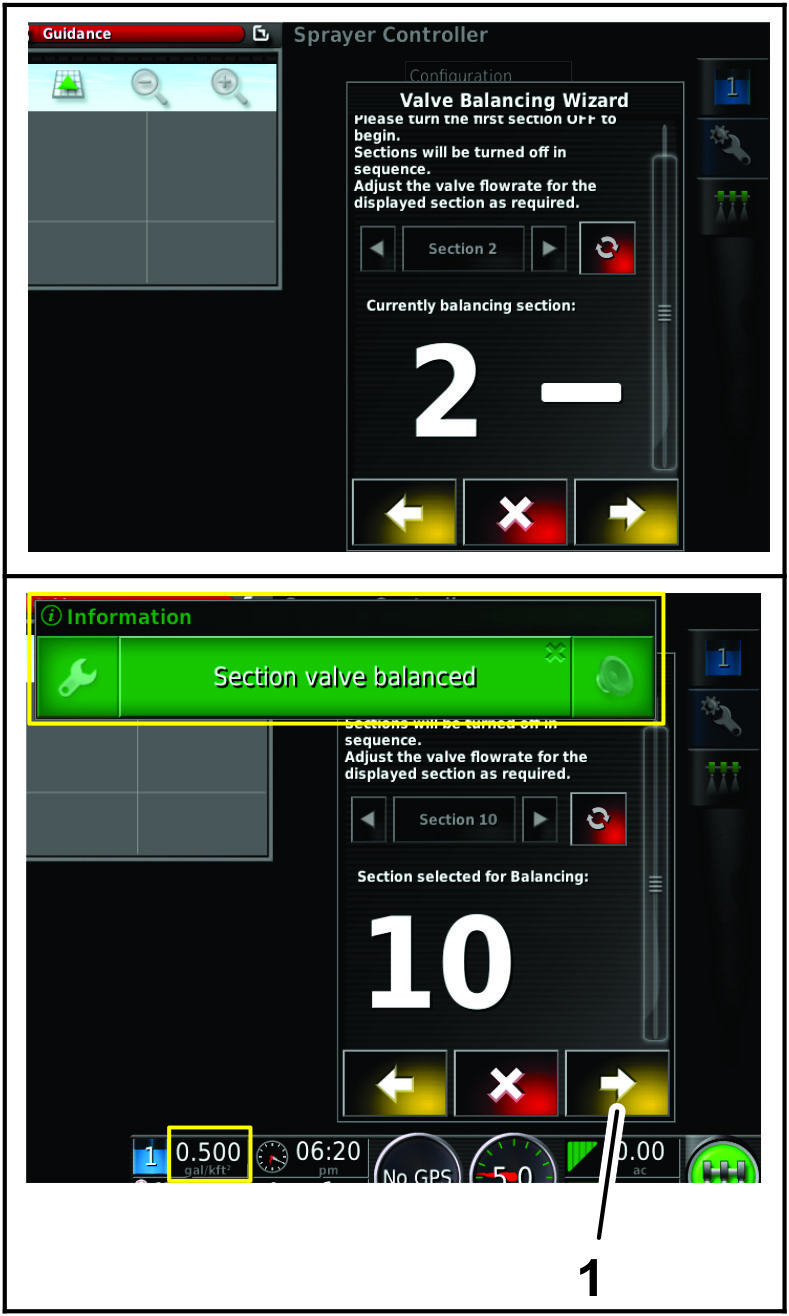

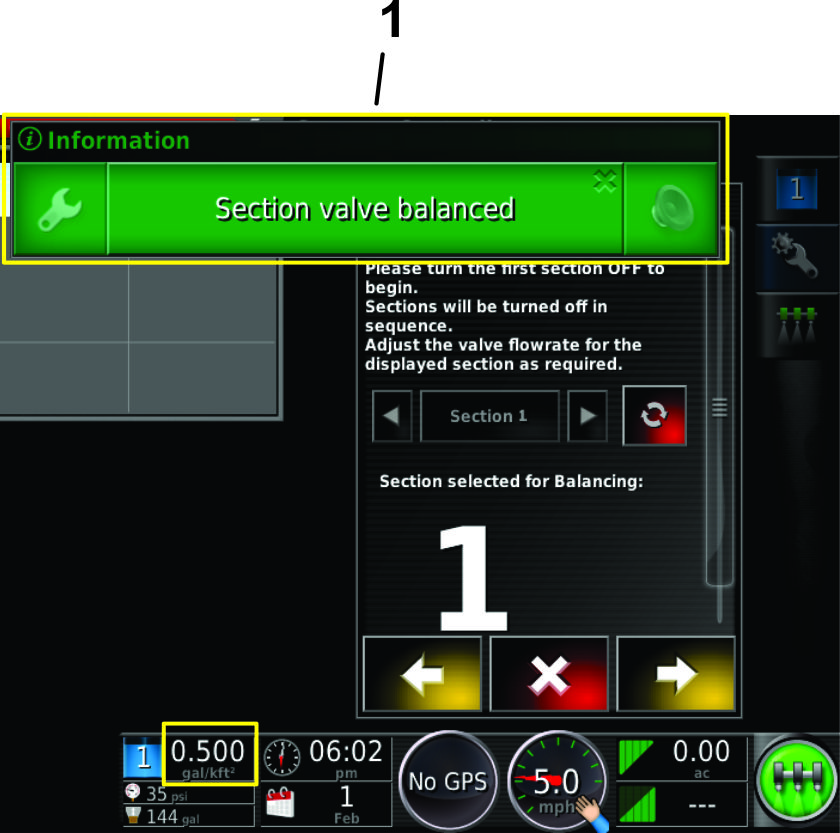

   图 58

   1. 喷洒臂段阀已平衡消息

6. 对 2 至 10 号阀门重复步骤 4 和 5（图 59）。



   图 59

   1. 下一步图标

7. 当所有喷洒臂段阀都已经平衡后，请选择下一步图标（图 59）。

8. 在阀门平衡向导的第 6 步，检查喷洒臂段阀已平衡列表，确保所有阀门都已经调节，然后按确认图标（图 60）。

   Note: 如果发现任何喷洒臂段阀的旁通阀没有调节，请按“返回”图标导航至该喷嘴阀的第 5 步屏幕，并执行步骤 4 和 5（图 60）。

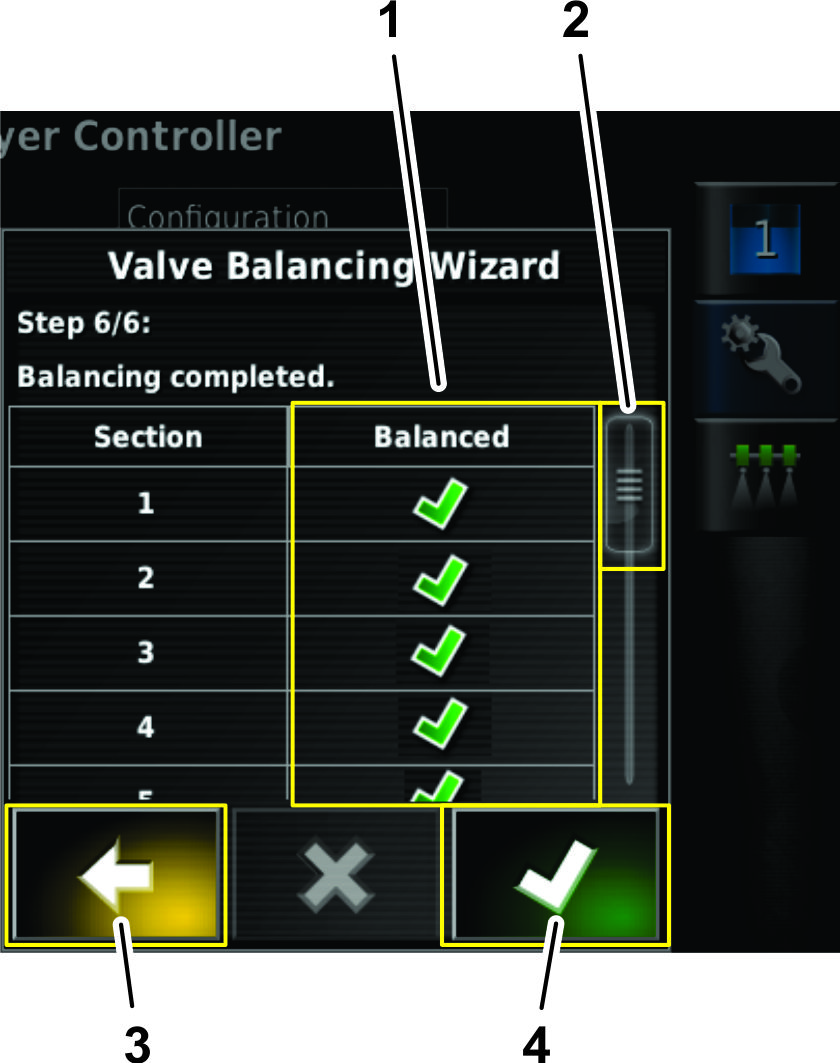

   图 60

   1. 喷洒臂段阀已平衡列表（绿色——完成；红色——未完成）
   2. 滚动条
   3. 返回图标
   4. 完成图标

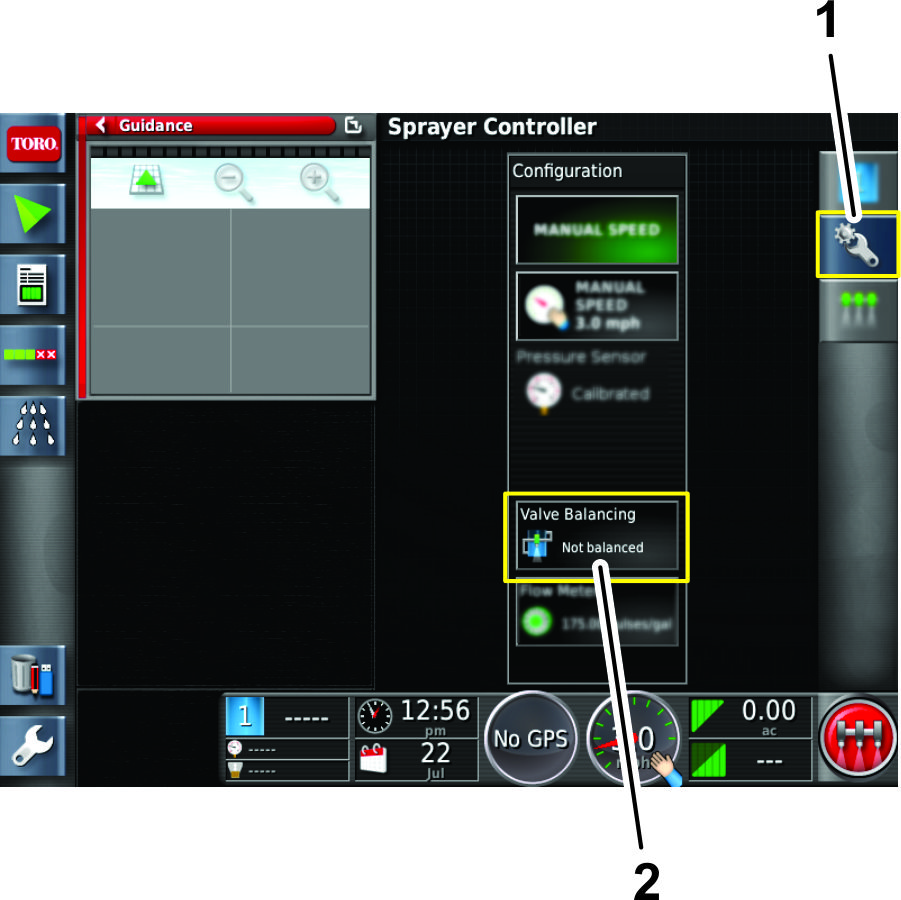

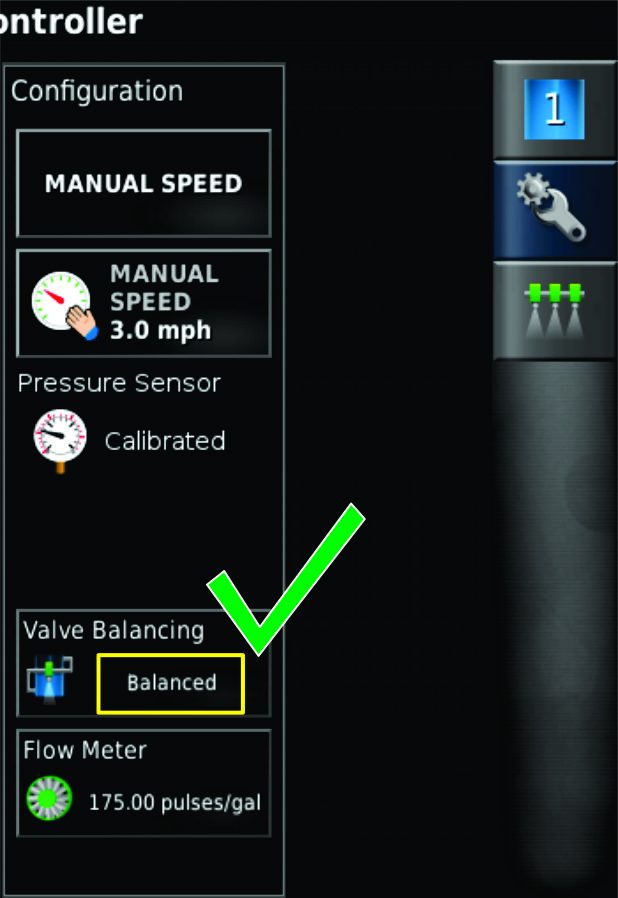

   阀门平衡向导完成后，设置对话框中的阀门平衡图标将显示为已平衡（图 61）。



   图 61

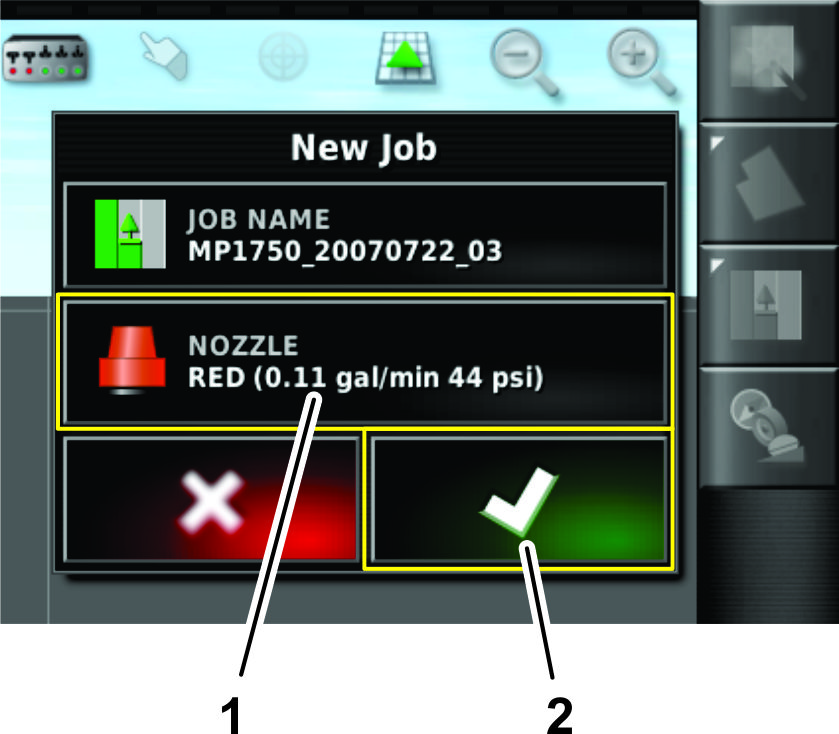

1. 在新作业菜单中按喷嘴图标（图 62）。



   图 62

   1. 喷嘴图标
   2. 确认图标

2. 在下拉列表中，选择当前打药喷洒率对应的喷嘴。

   Note: 如果当前打药喷洒率对应的喷嘴不在列表中，请在喷嘴设置屏幕上添加喷嘴；请参阅创建喷嘴。

3. 按确认图标（图 62）。

1. 确保打药车药缸干净。

2. 向打药车药缸中注入至少 568L 清水。

3. 确保想要测试的喷嘴处于当前喷洒（向下）位置。

4. 接合手刹并启动发动机。

   Note: 让发动机和液压系统预热 10 分钟。

1. 打开打药车控制器图标，然后点击右上角的图标（图 81）。

2. 将打药车切换至手动模式。

3. 将所有喷洒段开关都设定至开启位置。

4. 将油门设定至快速位置。

5. 将主喷洒臂段开关设定至开启位置。

   Note: 主喷洒臂段开关位于机器控制台上。

6. 使用主喷洒臂段开关打开喷洒臂段。

7. 根据所需的喷洒压力增加或降低泵速度。

8. 使用主喷洒臂段开关关闭各喷洒臂段。

Note: 在此程序中执行接水测试需要 2 个人。

1. 打开打药车控制器图标，然后点击右上角的展开图标（图 81）。

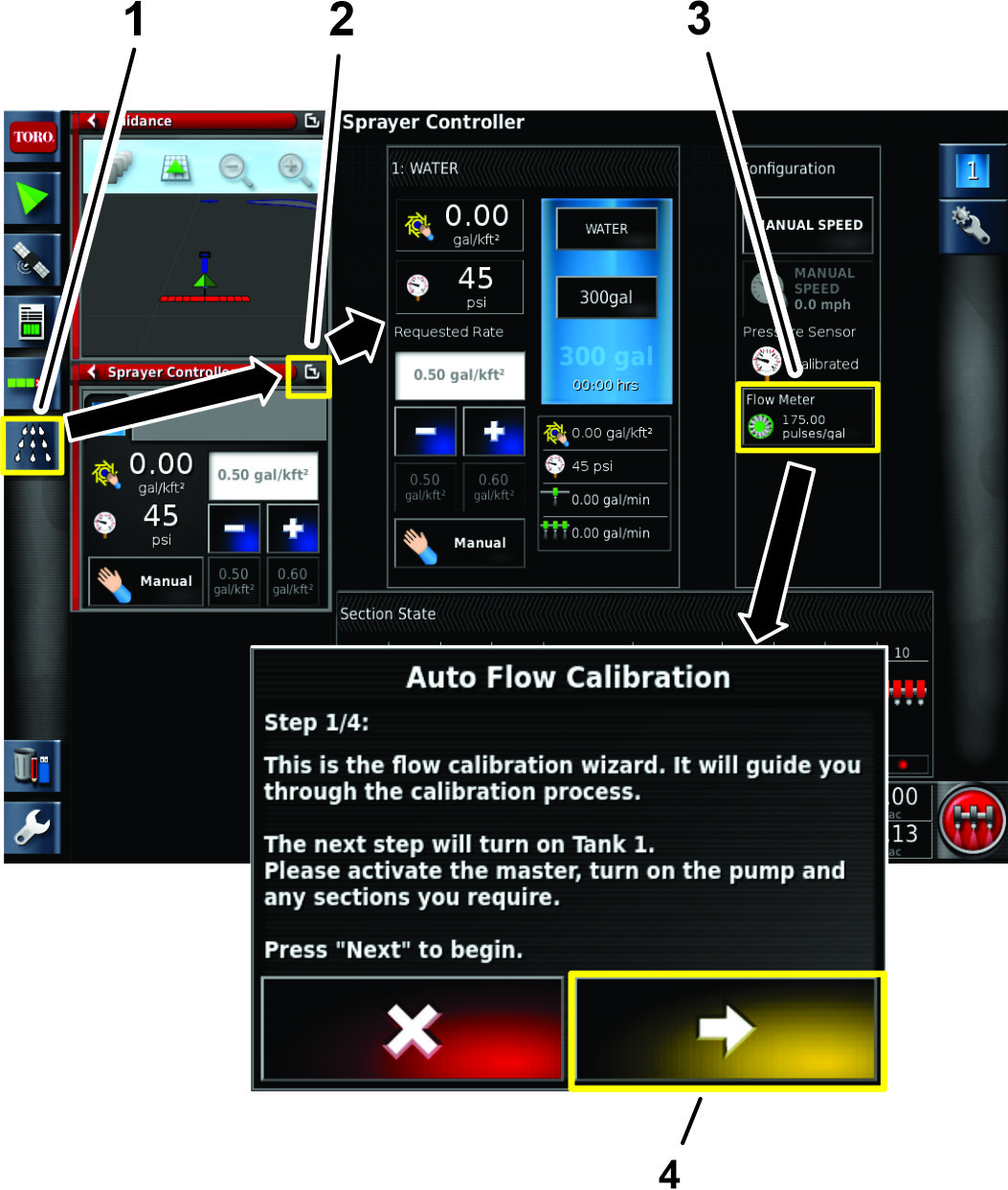

   图 81

   1. 打药车控制器图标
   2. 展开图标
   3. 流量表图标

2. 将所有喷洒段开关都设定至开启位置。

3. 将油门设定至快速位置。

4. 将主喷洒臂段开关设定至开启位置。

5. 选择流量表图标（图 81）。

   Important: 打开喷洒臂段之前，应确保接水容器放在喷嘴下面。

6. 打开喷洒臂段之前，应将接水容器放在喷嘴下面（图 82）。



   图 82

7. 使用主喷洒段开关打开喷洒段。

8. 在其中 1 个喷嘴下面至少进行 15 秒钟或更长时间的接水测试（图 82）。

   Note: 接水测试的时间取决于容器的大小，但时间越长越好。

9. 关闭主喷洒臂段开关，将油门设定至低速位置，然后关闭喷洒泵。

10. 将刻度容器放到水平地面上，观察液量（图 83）。

    Important: 读取刻度容器时，必须将其放到水平表面上。

    Important: 读取刻度容器时，应读取刻度容器内液体表面曲线最低点的液量。

    Important: 读取刻度容器中液量时的微小错误将严重影响打药车校准的准确性。



    图 83

    1. 液体表面曲线的最高点（不要测量此处）
    2. 液体表面曲线的最低点（测量此处）
    3. 液位表面

11. 使用 1 个喷嘴的液量，乘以接水测试时用于喷洒的喷嘴的数量。然后将液量转换成升或加仑（128 液体盎司等于 1 加仑）。

    示例：44 液体盎司 X 12 个喷嘴 = 528 液体盎司 / 128 液体盎司 = 4.125 加仑（15.71 升）

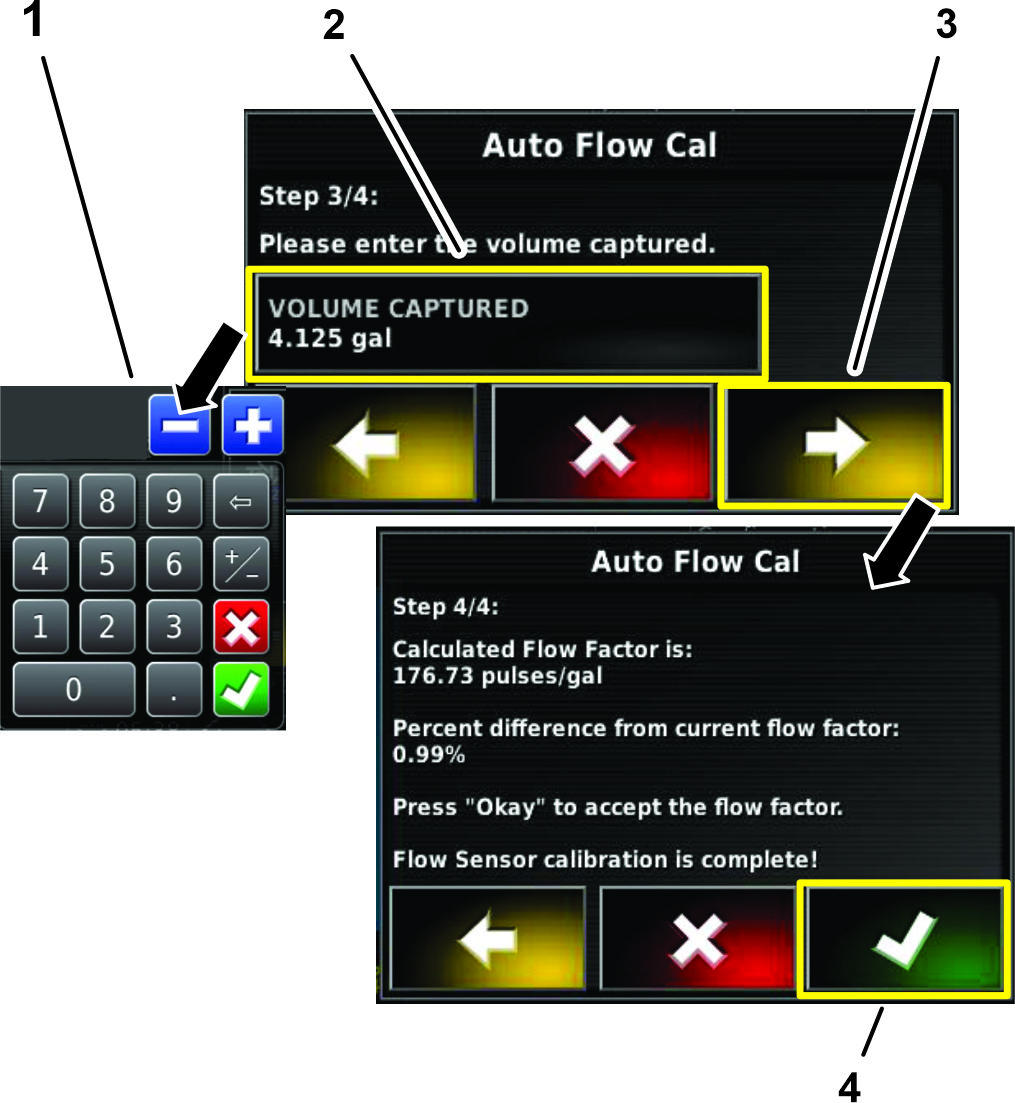

12. 用键盘输入计算所得的液量（图 84 和图 85）。



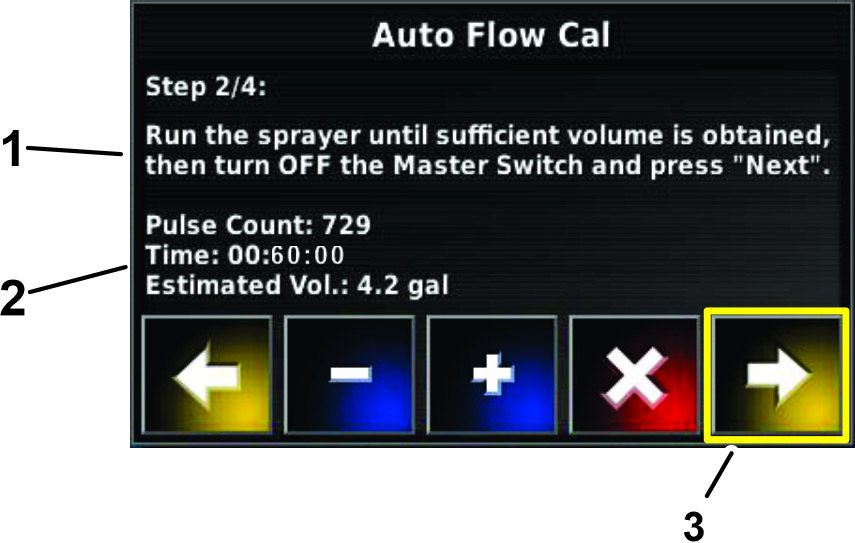

    图 84

    1. 执行接水测试。
    2. 检查液量。

13. 确认流量校准系数（图 85）。



    图 85

    1. 键盘
