Katsastussarja

1. Pysäköi kone tasaiselle alustalle.

2. Kytke seisontajarru.

3. Laske leikkuuyksiköt.

4. Sammuta moottori ja irrota virta-avain.

5. Irrota akun kytkennät. Lisätietoja on koneen käyttöoppaassa.

Vaiheeseen tarvittavat osat:

Vaiheeseen tarvittavat osat:

1. Kiinnitä äänimerkin hihna äänimerkin kannattimeen pultilla (3/8 × 5/8 tuumaa) ja laippamutterilla (3/18 tuumaa) kuvan mukaisesti (Kuva 10).



   Kuva 10

   1. Äänimerkin kannatin
   2. Äänimerkin hihna

2. Kiinnitä äänimerkin kannatin rullan tukiputken takaosaan kahdella pultilla (¼ × 2 tuumaa) ja mutterilla (¼ tuumaa). Käännä äänimerkkiä niin, että se on suunnattu alaspäin (Kuva 10).

Vaiheeseen tarvittavat osat:

Kiinnitä relekytkin akun suojuksen alle hammastetulla kuusiolaippapultilla (#8 × 1/2 tuumaa) ja lukkomutterilla (#8) kuvan mukaiseen kohtaan (Kuva 11)

Note: Älä kiristä pulttia liikaa.

Kuva 11

1. Hammastettu kuusiolaippapultti (#8 × 1/2 tuumaa)
2. Relekytkin
3. Lukkomutteri

Vaiheeseen tarvittavat osat:

1. Asenna osat kuvan mukaisesti (Kuva 12).



   Kuva 12

   1. Päällä-Pois-Päällä-keinukytkin
   2. Äänimerkin painike
   3. Lukkomutteri
   4. Melakytkin
   5. Kattovilkun kytkin
   6. Pylvään kannatin
   7. Peltimutteri (2)
   8. Vilkkurelemoduuli
   9. Äänimerkin kytkin
   10. Pyöreäkantainen kuusiokoloruuvi

2. Asenna äänimerkin tarra (osanumero 104-6957) kuvan mukaisesti (Kuva 13).



   Kuva 13

   1. Äänimerkin tarra (osanro 104-6957)

Vaiheeseen tarvittavat osat:

1. Asenna vaahtonauha ohjauspylvääseen kuvan mukaisesti (Kuva 14).



   Kuva 14

   1. Ohjauspylväs
   2. Vaahtonauha
   3. Pylvään asennuskannatin
   4. Lukkomutteri, 3/8 tuumaa (2)
   5. Nippuside näiden reikien läpi
   6. Lukkopultti, 3/8 × 3/4 tuumaa (2)
   7. Pylvään kannatinkokoonpano

2. Asenna nippuside pylvään asennuskannattimen reikiin päät ulospäin, mutta älä kiinnitä nippusidettä.

3. Asenna ohjauspylvään kannatin ohjauspylvääseen asennuskannattimella, kahdella lukkopultilla ja kahdella laippamutterilla (Kuva 14).

   Important: Varmista, että ohjauspylvään kannattimen yläosa on 21 mm ohjauspylvään yläosan alapuolella.

   Important: Kiristä kiinnikkeet momenttiin 19–24 N·m. Älä kiristä lukkopultteja liikaa, jotta ohjauspylvään kannatin ei väänny.

Vaiheeseen tarvittavat osat:

Note: Tämä toimenpide on tarkoitettu vain koneille, joissa on halogeeniajovalot. Määritä kuvan avulla (Kuva 15), onko koneessasi halogeeniajovalot.

Kuva 15

1. Halogeeniajovalo
2. LED-ajovalo

1. Pura jarrupolkimen vivun lähestymisanturikokoonpano (Kuva 16) ja laita sivuun kaikki osat paitsi lähestymisanturi.



   Kuva 16

   1. Etujalkatuki
   2. Lukkopultti (#10 × 5/8 tuumaa)
   3. Jarrun anturilevy
   4. Lähestymisanturi
   5. Jarrupolkimen vipu
   6. Lukkomutteri (#10)

2. Kokoa lähestymisanturikokoonpano jarrupolkimen vipuun käyttämällä lukkopulttia (#10 × 5/8 tuumaa), jarrun anturilevyä, lähestymisanturia ja lukkomutteria (#10) kuvan mukaisesti (Kuva 16).

   Note: Älä kiristä pultteja liikaa. Pulttien liiallinen kiristäminen vahingoittaa anturia.

3. Etsi etujalkatuessa olevat jarrun anturin kannattimen kiinnitysreiät ja asenna jarrun anturin kannatin löysästi etujalkatukeen kahdella pultilla (¼ × ¾ tuumaa) ja kahdella laippamutterilla (¼ tuumaa).

   Note: Jarrun anturi on kohdistettava jarrun anturilevyyn liikuttamalla jarrun anturin kannatinta ylös ja alas (Kuva 17).



   Kuva 17

   1. Etujalkatuki
   2. Uritettu ruuvi (#6 × 1 tuumaa)
   3. Aluslaatta (#6)
   4. Jarrun anturi
   5. Jarrun anturin kannatin
   6. Lukkomutteri (#6)
   7. Pultit (¼ × ¾ tuumaa)
   8. Laippamutteri (1/4 tuumaa)

4. Asenna jarrun anturi löysästi jarrun anturin kannattimeen kahdella uritetulla ruuvilla (#6 × 1 tuumaa), kahdella aluslaatalla ja kahdella laippamutterilla (Kuva 17).

5. Kohdista jarrun anturi sisään tai ulos ja jarrun anturin kannatin ylös tai alas niin, että jarrun anturin kytkin painaa anturilevyä.

6. Viimeistele jarrun anturikokoonpanon asennus kiristämällä kaikki kiinnitysosat.

   • Kiinnitä jarrun anturi tukevasti jarrun anturin kannattimeen kiristämällä kaksi uritettua ruuvia (#6 × 1 tuumaa) ja kaksi laippamutteria.

     Note: Älä kiristä ruuveja liikaa. Ruuvien liiallinen kiristäminen vahingoittaa anturia.

   • Kiristä pultit (1/4 × 3/4 tuumaa) ja kaksi laippamutteria (1/4 tuumaa), joilla jarrun anturin kannatin on kiinnitetty etujalkatukeen, momenttiin 1 017 – 1 243 N·cm.

Important: Kun valosarja on asennettu, varmista, että jarrun anturi kytkee jarruvalot päälle jarrupoljinta painettaessa. Kohdista tarvittaessa jarrun anturi uudelleen.

Vaiheeseen tarvittavat osat:

1. Irrota kaksi pulttia, aluslaattaa ja mutteria, joilla säiliön asennuskannatin on kiinni vasemmassa runkopalkissa (Kuva 18).

   Note: Vakauta säiliö ja kannatin, jotta ne eivät pääse putoamaan alas.



   Kuva 18

   1. Säiliön kannattimen asennuspultit, aluslaatat ja mutterit

2. Kiinnitä vasemman valon kannatin kannattimeen ja runkoon kahdella pultilla (5/8 × 3 tuumaa), kahdella litteällä aluslaatalla ja kahdella vastamutterilla kuvan mukaisesti (Kuva 19).

   Note: Vasemman ja oikean valon kannattimet ovat erilaiset. Varmista, että kiinnität kannattimet oikeille puolille.



   Kuva 19

   1. Vasemman valon kannatin
   2. Oikean valon kannatin
   3. Takavalo

3. Asenna takavalo valon kiinnikkeeseen valon mukana toimitetuilla pulteilla ja muttereilla (Kuva 19).

   Note: Varmista, että valo on sijoitettu niin, että liitäntä menee valon kannattimen aukon läpi ja että oranssi osa osoittaa ajoyksikön ulkopuolta kohti.

4. Irrota kaksi takapulttia ja aluslaattaa oikeasta runkokaiteesta (Kuva 20).



   Kuva 20

   1. Pultit ja aluslaatat

5. Kiinnitä oikean valon kannatin runkoon kahdella pultilla (5/8 × 3 tuumaa) ja kahdella litteällä aluslaatalla (Kuva 19).

Vaiheeseen tarvittavat osat:

1. Kiinnitä rekisterikilven valo rekisterikilven kannattimeen kahdella ruuvilla (#10 × 5/8 tuumaa) ja kahdella lukkomutterilla (Kuva 21).

   Note: Älä kiristä ruuveja liikaa. Varmista, että suojalasi osoittaa alaspäin ja johdot on viety rekisterikilven kannattimen aukon läpi.



   Kuva 21

   1. Lukkomutteri (#10)
   2. Rekisterikilven kannatin
   3. Rekisterikilven valo
   4. Ruuvi (#10 × 5/8 tuumaa)
   5. Itsekierteittävä ruuvi (5/16 × ½ tuumaa)

2. Kiinnitä rekisterikilven kannatin takapuskuriin kahdella itsekierteittävällä ruuvilla (5/16 × 1/2 tuumaa) kuvan mukaisesti (Kuva 21).

   Note: Sijoita rekisterikilven kannatin kuvan mukaisesti (Kuva 21).

Vaiheeseen tarvittavat osat:

Vie ja kytke johdinsarja seuraavien ohjeiden ja kuvien mukaisesti.

Kuva 22

1. Irrota laippakantaruuvi, jolla kiinnitin ja tiiviste on kiinnitetty ajoyksikköön (Kuva 23).

   Note: Irrota kiinnitin ja tiiviste jotta pääset käsiksi sulakkeisiin.



   Kuva 23

   1. Kiinnitin
   2. Tiiviste

2. Vie johdinsarjan sulakerasialla varustettu osa sulaketilan aukkoon ajoyksikön oikean puolen alapuolelta (Kuva 24).



   Kuva 24

   Important: Kun asennat johdinsarjan, älä vedä sitä terävien reunojen yli, jotta johtimet eivät vaurioidu. Johtimet eivät saa koskettaa kuumia tai liikkuvia osia. Kiinnitä johdinsarja nippusiteillä.

3. Kiinnitä johdinsarjan sulakerasia vanhan sulakerasian viereen kahdella johdinsarjan mukana toimitetulla itsekierteittävällä ruuvilla (#8 × 1/2 tuumaa) (Kuva 25).

   Note: Älä kiristä ruuveja liikaa.

4. Kytke johdinsarjan pieni rengasliitin yhteen maadoitusliitännän ruuveista (Kuva 25).



   Kuva 25

   1. Itsekierteittävät ruuvit (#8 × ½ tuumaa)
   2. Maadoitusliitäntä
   3. Kytkentärasia
   4. Johdinsarjan sulakerasia

5. Kytke johdinsarjan iso rengasliitin kytkentärasian napaan (Kuva 25).

6. Asenna kiinnitin ja tiiviste ajoyksikköön laippakantaruuvilla (Kuva 23).

7. Vie johdinsarjan etuosa käyttäjän tason alta ajoyksikön etuosaan (Kuva 26).



   Kuva 26

   1. Kytkentäjohtosarja koneille, joissa on LED-ajovalot
   2. Jarruliitin koneille, joissa on halogeeniajovalot
   3. Ajovalojen liittimet
   4. Äänimerkin liittimet

   Note: Määritä kuvien avulla (Kuva 27) tai (Kuva 15), mitkä ajovalot koneessasi on.

8. Jos koneessa on LED-ajovalot, asenna kytkentäjohtosarja kuvan mukaisesti (Kuva 26).

9. Vie kukin johdinsarjan liitin vastaavan ajovalon kannattimen läpi ja kytke se ajovaloon (Kuva 26).

10. Kytke kahdella liittimellä varustettu johdinsarjan johto äänimerkkiin (Kuva 26).

11. Aseta tason suojus rungon päälle (Kuva 27).

12. Kytke valosarjan johdinsarjan liittimet suojuksessa oleviin ajovaloihin (Kuva 27).



    Kuva 27

    1. Tason suojus
    2. Halogeeniajovalo
    3. Lukkopultti ja mutteri
    4. Litteäkantaiset ruuvit ja mutterit
    5. Ajovalon johtojen liittimet
    6. Reikä johdinsarjaa varten
    7. LED-ajovalo

13. Kiinnitä suojus ja ajovalot runkoon kahdella aiemmin irrotetulla lukkopultilla ja mutterilla (Kuva 27).

14. Vie johdinsarja ohjauspylväässä olevaan pylvään kannatinkokoonpanoon.

15. Kytke liittimet vilkkurelemoduulin, äänimerkin, suuntavilkun ja varoitusvilkkujen kytkimiin (Kuva 28).



    Kuva 28

    1. Suuntavilkun liitin
    2. Äänimerkin liitin
    3. Varoitusvilkun liitin
    4. Kattovilkun liitin

16. Asenna suojus pylvään kannatinkokoonpanoon kahdella pyöreäkantaisella kuusiokoloruuvilla kuvan mukaisesti (Kuva 29).



    Kuva 29

    1. Suojus
    2. Pyöreäkantaiset kuusiokoloruuvit

17. Kiinnitä johdinsarja pylvääseen nippusiteellä, joka asennettiin valmiiksi pylvään asennuskannattimen reikiin. Katso kohta Kuva 14.

18. Vie oikeanpuoleinen takajohdinsarja ajoyksikön oikean puolen alta oikeanpuoleiseen takavaloon (Kuva 30).



    Kuva 30

19. Kytke johdinsarjan liitin valon liittimeen.

20. Vie vasemmanpuoleinen takajohdinsarja ajoyksikön vasemman puolen alta vasemmanpuoleiseen takavaloon (Kuva 30).



    Kuva 31

21. Kytke johdinsarjan liitin valon liittimeen.

22. Vie johdinsarja rekisterikilven valoon ja kytke johdinsarjan liitin valon liittimeen (Kuva 31).

    Important: Kiinnitä johdinsarja nippusiteillä niin, että se ei kosketa kuumia tai liikkuvia osia.

23. Asenna takaisin kaikki osat, jotka irrotettiin ajoyksiköstä johdinsarjaa vietäessä.

Vaiheeseen tarvittavat osat:

1. Aseta kolme 10 A:n sulaketta ja yksi 15 A:n sulake sulakerasian aukkoihin (Kuva 32).



   Kuva 32

   1. Sulake (10 A)
   2. Sulake (10 A)
   3. Sulake (10 A)
   4. Sulake (15 A)

2. Kiinnitä sulakerasian tarra säilytyskotelon kanteen (Kuva 33).



   Kuva 33

   1. 6 mm
   2. Sulakerasian tarra

Vaiheeseen tarvittavat osat:

1. Kohdista levyt valosarjan kiinnikkeiden valmiisiin reikiin (Kuva 34)



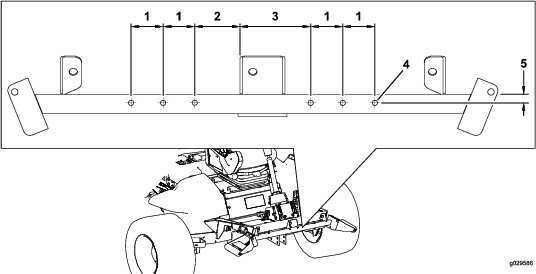

   Kuva 34

   Oikea puoli

   1. Levy
   2. Valosarjan kiinnike
   3. Reiät

2. Kiinnitä levyt valosarjan kiinnikkeisiin neljällä kuusiokantaruuvilla (1/4 × 2-1/2 tuumaa) ja neljällä lukkomutterilla (1/4 tuumaa) kuvan mukaisesti (Kuva 35).



   Kuva 35

   Oikea puoli

   1. Levy
   2. Lukkomutterit (1/4 tuumaa)
   3. Valosarjan kiinnike
   4. Kuusiokantaruuvit (¼ × 2½ tuumaa)

3. Kiinnitä tarrat levyjen ulkopintaan (Kuva 36).



   Kuva 36

   Oikea puoli

   1. Levy
   2. Tarrat

Kytke akku. Lisätietoja on koneen käyttöoppaassa.

1. Löysää asennusmuttereita ja aseta molemmat ajovalot niin, että ne osoittavat suoraan eteenpäin.

2. Kiristä jokaista asennusmutteria juuri sen verran, että ajovalo pysyy asennossaan.

3. Aseta tasainen metallilevy ajovalon etuosan päälle.

4. Kiinnitä levyyn magneettinen astelevy.

5. Pidä kokoonpanoa paikallaan ja kallista ajovaloa varovasti kolme astetta alaspäin. Kiristä sitten mutteri.

6. Toista toimenpide toiselle ajovalolle.
