Kit de homologación

1. Aparque la máquina en una superficie nivelada.

2. Accione el freno de estacionamiento.

3. Baje las unidades de corte.

4. Apague el motor y retire la llave.

5. Desconecte la batería; consulte el Manual del operador de su máquina.

Piezas necesarias en este paso:

Piezas necesarias en este paso:

1. Sujete la pletina del claxon al soporte del claxon con un tornillo (3/8" x 5/8") y una tuerca con arandela prensada (3/8"), según se muestra en Figura 10.



   Figura 10

   1. Soporte del claxon
   2. Pletina del claxon

2. Monte el soporte del claxon en la parte trasera del tubo de soporte de los rodillos con 2 tornillos (¼" x 2") y tuercas (¼"). Gire el claxon para que quede orientado hacia abajo (Figura 10).

Piezas necesarias en este paso:

Sujete el interruptor del relé debajo de la tapa de la batería con un perno de cabeza hexagonal con arandela prensada dentada (Nº 8 x ½") y una contratuerca (Nº 8) en la posición indicada en Figura 11.

Note: No apriete demasiado el perno.

Figura 11

1. Perno de cabeza hexagonal con arandela prensada dentada (Nº 8 x ½")
2. Interruptor del relé
3. Contratuerca

Piezas necesarias en este paso:

1. Instale los componentes según se muestra en Figura 12.



   Figura 12

   1. Interruptor basculante de Encendido-Apagado-Encendido
   2. Botón del claxon
   3. Contratuerca
   4. Interruptor de paleta
   5. Interruptor de la baliza
   6. Soporte de la columna
   7. Tuerca rápida (2)
   8. Módulo de los intermitentes
   9. Interruptor del claxon
   10. Tornillo allen de cabeza de botón

2. Instale la pegatina del claxon (Pieza N° 104-6957) según se muestra en Figura 13.



   Figura 13

   1. Pegatina del claxon (Pieza Nº 104-6957)

Piezas necesarias en este paso:

1. Instale la tira de espuma en la columna de dirección, según se muestra en Figura 14.



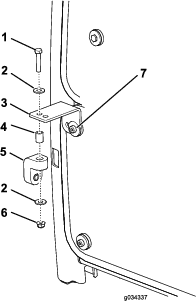

   Figura 14

   1. Columna de dirección
   2. Tira de espuma
   3. Soporte de montaje de la columna
   4. Contratuerca – 3/8" (2)
   5. La brida pasa por estas ranuras.
   6. Perno de cuello cuadrado – 3/8" x ¾" (2)
   7. Conjunto del soporte de la columna

2. Inserte la brida por las ranuras del soporte de montaje de la columna de manera que los extremos queden por fuera, pero no cierre la brida.

3. Instale el soporte de la columna de dirección en la columna de dirección con el soporte de montaje, 2 tornillos de cuello cuadrado y 2 tuercas con arandela prensada (Figura 14).

   Important: Asegúrese de que la parte superior del soporte de la columna de dirección está a 21 mm del borde superior de la columna de dirección.

   Important: Apriete las fijaciones a 19–24 N·m. No apriete demasiado los pernos de cuello cuadrado; podría deformarse el soporte de la columna de dirección.

Piezas necesarias en este paso:

Note: Este procedimiento es aplicable únicamente a máquinas con faros halógenos. Utilice la Figura 15 para determinar si tiene faros halógenos.

Figura 15

1. Faro halógeno
2. Faro LED

1. Desmonte el conjunto de sensor de proximidad de la palanca del pedal de freno (Figura 16) y aparte todos los componentes salvo el sensor de proximidad.

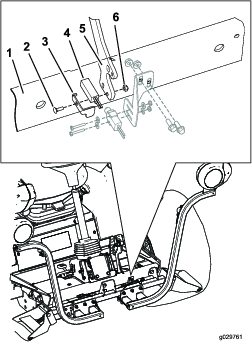

   Figura 16

   1. Reposapiés delantero
   2. Perno de cuello cuadrado (Nº 10 x 5/8")
   3. Placa del sensor del freno
   4. Sensor de proximidad
   5. Palanca del pedal de freno
   6. Contratuerca (Nº 10)

2. Monte el conjunto de sensor de proximidad en la palanca del freno usando el perno de cuello cuadrado (Nº 10 x 5/8"), la placa del sensor de proximidad, y una contratuerca (Nº 10), según se muestra en Figura 16.

   Note: No apriete demasiado los pernos. Si se aprietan demasiado los pernos se dañará el sensor.

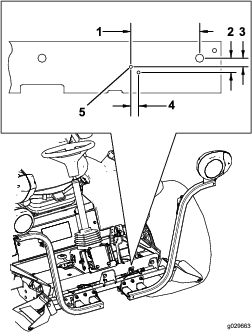

3. Localice los taladros de montaje del soporte del sensor del freno en el reposapiés delantero, e instale provisionalmente el soporte del sensor del freno en el reposapiés delantero con 2 pernos (¼" x ¾") y 2 tuercas con arandela prensada (¼").

   Note: Será necesario mover el soporte del sensor del freno hacia arriba o hacia abajo para alinear el sensor de freno con el soporte del sensor del freno (Figura 17).

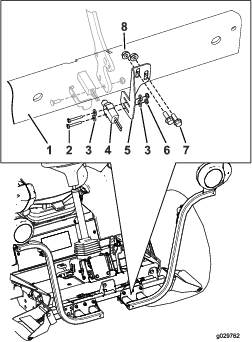

   Figura 17

   1. Reposapiés delantero
   2. Tornillo de cabeza ranurada (Nº 6 x 1")
   3. Arandela (N° 6)
   4. Sensor del freno
   5. Soporte del sensor del freno
   6. Contratuerca (Nº 6)
   7. Pernos (¼" x ¾")
   8. Tuerca con arandela prensada (¼")

4. Sujete provisionalmente el sensor del freno al soporte del sensor del freno con 2 tornillos con cabeza ranurada (Nº 6 x 1"), 2 arandelas, y 2 tuercas con arandela prensada (Figura 17).

5. Mueva el sensor del freno hacia dentro o hacia fuera, y mueva el soporte del sensor del freno hacia arriba o hacia abajo hasta que el interruptor del sensor del freno esté apretado contra la placa del sensor.

6. Complete la instalación del conjunto de sensor del freno apretando todas las fijaciones de montaje.

   • Apriete los dos tornillos con cabeza ranurada (Nº 6 x 1") y las 2 tuercas con arandela prensada para sujetar firmemente el sensor del freno al soporte del sensor del freno.

     Note: No apriete demasiado los tornillos. Si se aprietan demasiado los tornillos se dañará el sensor.

   • Apriete los pernos (¼" x ¾") y las 2 tuercas con arandela prensada (¼") que sujetan el soporte del sensor del freno al reposapiés delantero a 1017–1243 N·cm.

Important: Después de completar la instalación del kit de luces, compruebe que el sensor del freno activa las luces de freno cuando se pisa al pedal de freno. Vuelva a alinear el sensor del freno si es necesario.

Piezas necesarias en este paso:

1. Retire los 2 pernos, las 2 arandelas y las 2 tuercas que sujetan el soporte de montaje del depósito al larguero izquierdo del bastidor (Figura 18).

   Note: Estabilice el depósito y el soporte para que no se caigan.



   Figura 18

   1. Pernos, arandelas y tuercas para el montaje del soporte del depósito

2. Sujete el soporte de la luz izquierda al soporte y al bastidor con 2 pernos (5/8" x 3"), 2 arandelas planas y 2 contratuercas, según se muestra en (Figura 19).

   Note: Los soportes de las luces izquierda y derecha son diferentes. Asegúrese de usar el soporte correcto.



   Figura 19

   1. Soporte de la luz izquierda
   2. Soporte de la luz derecha
   3. Luz trasera

3. Monte la luz trasera en el soporte con los pernos y las tuercas incluidos con la luz (Figura 19).

   Note: Asegúrese de posicionar la luz de manera que el conector pasa por el orificio del soporte de la luz y el extremo ámbar está orientado hacia el exterior de la unidad de tracción.

4. Retire los 2 pernos traseros y las 2 arandelas del larguero derecho del bastidor (Figura 20).



   Figura 20

   1. Pernos y arandelas

5. Sujete el soporte de la luz derecha al bastidor con 2 pernos (5/8" x 3") y 2 arandelas planas (Figura 19).

Piezas necesarias en este paso:

1. Monte la luz en el soporte de la placa de matrícula con 2 tornillos (Nº 10 x 5/8") y 2 contratuercas (Figura 21).

   Note: No apriete demasiado los tornillos. Asegúrese de que la lente apunta hacia abajo y que los cables pasan por el orificio del soporte de la placa de matrícula.



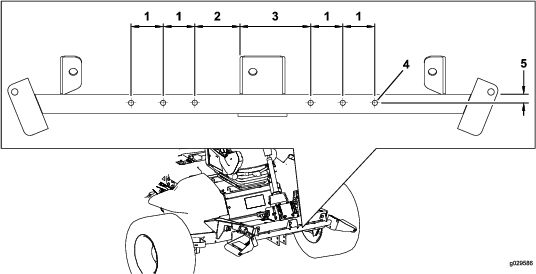

   Figura 21

   1. Contratuerca (Nº 10)
   2. Soporte de la placa de matrícula
   3. Luz de la placa
   4. Tornillo (Nº 10 x 5/8")
   5. Tornillo autorroscante (5/16" x ½")

2. Monte el soporte de la placa de matrícula en el parachoques trasero con 2 tornillos autorroscantes (5/16" x ½"), según se muestra en Figura 21.

   Note: Posicione el soporte de la placa de matrícula según se muestra en Figura 21.

Piezas necesarias en este paso:

Utilice las siguientes instrucciones e ilustraciones para enrutar y conectar el arnés de cables.

Figura 22

1. Retire el tornillo con arandela prensada que sujeta la escuadra del compartimento y la junta a la unidad de tracción (Figura 23).

   Note: Retire la escuadra y la junta para tener acceso al compartimento de los fusibles.



   Figura 23

   1. Escuadra del compartimento
   2. Junta

2. Desde debajo del lado derecho de la unidad de tracción, enrute la sección del bloque de fusibles del arnés de cables hasta y a través del hueco del compartimento de los fusibles (Figura 24).



   Figura 24

   Important: Al enrutar el arnés de cables, no lo arrastre por bordes cortantes que pudieran dañar los cables. Los cables no deben tocar piezas calientes o móviles. Amarre el arnés con bridas.

3. Monte el bloque de fusibles del arnés de cables junto al bloque de fusibles existente con los 2 tornillos autorroscantes (Nº 8 x ½") incluidos con el arnés (Figura 25).

   Note: No apriete demasiado los tornillos.

4. Conecte el terminal de anillo pequeño del arnés de cables a uno de los tornillos del bloque de terminales de tierra (Figura 25).



   Figura 25

   1. Tornillos autorroscantes (Nº 8 x ½")
   2. Borne del bloque de terminales de tierra
   3. Barra de unión
   4. Bloque de fusibles del arnés de cables

5. Conecte el terminal de anillo grande del arnés de cables al perno de la barra de unión (Figura 25).

6. Instale la escuadra y la junta del compartimento en la unidad de tracción con el tornillo con arandela prensada (Figura 23).

7. Enrute el extremo delantero del arnés de cables por debajo de la plataforma del operador y hasta la parte delantera de la unidad de tracción (Figura 26).

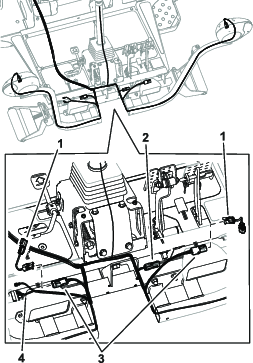

   Figura 26

   1. Arnés de cables puente para máquinas con faros LED
   2. Conector de freno para máquinas con faros halógenos
   3. Conectores de los faros
   4. Conectores del claxon

   Note: Utilice la Figura 27 o la Figura 15 para determinar el tipo de faro de la máquina.

8. En máquinas con faros LED, instale los arneses de cables puente indicados en la Figura 26.

9. Pase cada conector del arnés por el soporte del faro correspondiente y conéctelo al faro (Figura 26).

10. Enchufe el cable del arnés de cables que tiene dos conectores en el claxon (Figura 26).

11. Coloque la cubierta de la carcasa sobre el bastidor (Figura 27).

12. Enchufe los conectores del arnés de cables del kit de luces en los faros (Figura 27).



    Figura 27

    1. Carenado de la carcasa
    2. Faro halógeno
    3. Perno de cuello cuadrado y tuerca
    4. Tornillos y tuercas con arandela prensada
    5. Conectores de los cables de los faros
    6. Orificio para el arnés de cables
    7. Faro LED

13. Sujete la moldura y los faros al bastidor con los 2 pernos de cuello cuadrado y las 2 tuercas que retiró anteriormente (Figura 27).

14. Enrute el arnés de cables hasta el conjunto de soporte de la columna, en la columna de dirección.

15. Enchufe los conectores en el módulo de intermitencia, y en los interruptores del claxon, de los intermitentes y de las luces de emergencia (Figura 28).



    Figura 28

    1. Conector de los intermitentes
    2. Conector del claxon
    3. Conector de las luces de emergencia
    4. Conector de la baliza

16. Instale la cubierta sobre el conjunto del soporte de la columna con 2 tornillos allen de cabeza de botón, según se muestra en Figura 29.



    Figura 29

    1. Cubierta
    2. Tornillos allen de cabeza de botón

17. Sujete el arnés de cables a la columna con la brida introducida en las ranuras del soporte de montaje de la columna; consulte Figura 14.

18. Enrute el arnés de cables trasero derecho por debajo del lado derecho de la unidad de tracción hasta la luz trasera derecha (Figura 30).



    Figura 30

19. Enchufe el conector del arnés de cables en el conector de la luz.

20. Enrute el arnés de cables trasero izquierdo por debajo del lado izquierdo de la unidad de tracción hasta la luz trasera izquierda (Figura 30).



    Figura 31

21. Enchufe el conector del arnés de cables en el conector de la luz.

22. Enrute el arnés de cables hasta la luz de la placa de matrícula y enchufe el conector del arnés de cables en el conector de la luz (Figura 31).

    Important: Sujete el arnés de cables con bridas para que no pueda tocar ninguna pieza caliente o móvil.

23. Instale cualquier pieza que se hubiera retirado de la unidad de tracción para enrutar el arnés de cables.

Piezas necesarias en este paso:

1. Inserte los 3 fusibles de 10 A y el fusible de 15 A en las ranuras del bloque de fusibles (Figura 32).



   Figura 32

   1. Fusible (10 A)
   2. Fusible (10 A)
   3. Fusible (10 A)
   4. Fusible (15 A)

2. Instale la pegatina en la tapa de la caja de almacenamiento (Figura 33).

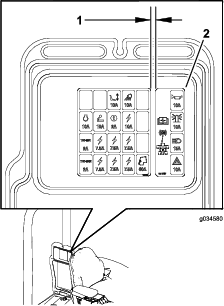

   Figura 33

   1. 6 mm
   2. Pegatina de la caja de fusibles

Piezas necesarias en este paso:

1. Alinee las placas con los taladros existentes de los soportes del kit de luces (Figura 34).



   Figura 34

   Lado derecho

   1. Placa
   2. Soporte del kit de luces
   3. Taladros

2. Sujete las placas a los soportes del kit de luces con los 4 tornillos de cabeza hexagonal (¼" x 2½") y 4 contratuercas (¼"), según se muestra en Figura 35.



   Figura 35

   Lado derecho

   1. Placa
   2. Contratuercas (¼")
   3. Soporte del kit de luces
   4. Tornillo de cabeza hexagonal (¼" x 2½")

3. Aplique las pegatinas a la cara exterior de las placas (Figura 36).



   Figura 36

   Lado derecho

   1. Placa
   2. Pegatinas

Conecte la batería; consulte el Manual del operador de la máquina.

1. Afloje las tuercas de montaje y posicione cada faro de manera que apunte directamente hacia adelante.

2. Apriete cada tuerca de montaje justo lo suficiente para sujetar el faro.

3. Coloque una chapa metálica plana sobre la cara del faro.

4. Coloque un transportador de ángulos magnético sobre la chapa.

5. Sujetando el conjunto, incline el faro cuidadosamente hacia abajo 3 grados, luego apriete la tuerca.

6. Repita el procedimiento con el otro faro.
