Kit Kanopi 2- Orang atau 4- Orang

Kenderaan Utiliti Workman® Kenderaan Utiliti GTX

Model No. 07921-Serial No. 400000000 and Up

Model No. 07922-Serial No. 400000000 and Up

Pemasangan

Menyediakan Mesin

  1. Letakkan mesin pada permukaan yang rata.

  2. Gunakan brek tangan.

  3. Padamkan enjin dan keluarkan kunci.

  4. Putuskan sambungan bateri; sila rujuk Manual Pengendali.

  5. Naikkan ruang kargo ke posisi menaik dan kukuhkanncikan dengan rod sangga.

Menggerudi Lubang untuk Tiub Pelekap

  1. Menggunakan dimensi yang ditunjukkan dalam Rajah 1, gerudi 1 lubang (5/16 inci) pada bahagian luar plat lantai pada kedua-dua sisibelah permukaan mesin.

    g259750

    Rajah 1

  2. Menggunakan dimensi yang ditunjukkan dalam Rajah 2gerudi 1 lubang (5/16 inci) pada bahagian papan kaki pada sisibahagian kiri dan kanan mesin.

    g259751

    Rajah 2

Memasang Tiub Pelekap HadapanDepan

Alat ganti yang diperlukan untuk prosedur ini:

Tiub pelekap hadapandepan2
Bolt kepala bebibir (5/16 x 3 inci)2
Peruang (5/8 x 1 inci)2
Nat bebibir (5/16 inci)4
Bolt pembawa (5/16 x 2 inci)2

Pasangkan 2 tiub pelekap depan secara longgar menggunakan 2 bolt kepala bebibir (5/16 x 3 inci), 2 peruang (5/8 x 1 inci), 4 nat bebibir (5/16 inci), dan 2 bolt pembawa (5/16 x 2 inci) seperti yang ditunjukkan dalam Rajah 3.

g268153

Rajah 3

SisiBahagian kiri ditunjukkan

  1. Nat bebibir (5/16 inci)
  2. Tiub pelekap hadapandepan
  3. Bolt kepala bebibir (5/16 x 3 inci)
  4. Bolt pembawa (5/16 x 2 inci)
  5. Peruang (5/8 x 1 inci)

Mengeluarkan Panel Sisi

Untuk Mesin Gasolin

Important: Sebelum melaksanakan prosedur ini, periksa mesin anda untuk melihat jikasama ada lubang untuk pemasangan telah wujud. Jika tidak, teruskan dengan prosedur ini.

Note: Simpan semua perkakasan yang anda keluarkan dalam prosedur ini.

  1. Keluarkan bolt bebibir yang mengikat tangki bahan api ke dulang tangki (Rajah 4).

    g033946

    Rajah 4

    1. Tangki bahan api
    2. Skru
    3. Penahan
    4. TalianSaluran bahan api
    5. Hos liang
    6. Bolt kepala bebibir

  2. Keluarkan skru yang terpasang pada penahan (Rajah 4).

  3. Tanggalkan tiub liang dan taliansaluran bahan api daripada tangki (Rajah 4).

    Note: Bersedia untuk menakung dan membersihkan sebarang bahan api yang tertumpahkumpul ketika anda mencabut taliansaluran bahan api daripada tangki.

    Bahaya

    Dalam keadaan tertentu, bahan api sangat mudah terbakar dan mudah meletup. Api atau letupan daripada bahan api boleh melecurkan anda dan orang lain serta boleh merosakkan harta benda.

    • Keluarkan bahan api daripada tangki bahan api apabila enjin sejuk. Lakukan ini di luar dan di kawasan terbuka. Bersihkan mana-mana bahan api yang tumpah.

    • Dilarang merokok ketika mengendalikan bahan api, dan jauhkan daripada nyalaan terbuka atau tempat percikan boleh menyalakan wasap bahan api.

  4. Keluarkan tangki bahan api daripada dulang.

  5. Keluarkan 2 bolt kepala bebibir yang mengikat dulang tangki ke bingkai (Rajah 5).

    g033947

    Rajah 5

    1. Dulang tangki
    2. Bolt kepala bebibir

  6. Keluarkan 4 skru yang mengikatkat panel sisisebelah kiri pada pemasangan tempat duduk rendah (Rajah 6).

    g034000

    Rajah 6

    1. Panel sisisebelah kiri
    2. Skru

  7. Keluarkan kabel negatif (-) daripada bateri dan kemudian kabel positif (+) (Rajah 7).

    g034125

    Rajah 7

    1. Nat
    2. Kabel positif (+)
    3. Bolt
    4. Kabel negatif (-)

  8. Keluarkan 2 bolt kepala bebibir yang mengikat dulang bateri ke bingkai (Rajah 8).

    g033999

    Rajah 8

    1. Bolt kepala bebibir
    2. Skru swaulirmengulir kendiri
    3. Panel sisiebelah kanan

  9. Keluarkan 4 skru yang mengikat panel sebelahsisi kanan pada pemasangan tempat duduk rendah (Rajah 8).

Untuk Mesin Elektrik

Important: Sebelum melaksanakan prosedur ini, periksa mesin anda untuk melihat jikasama ada lubang untuk pemasangan telah wujud. Jika tidak, teruskan dengan prosedur ini.

Note: Simpan semua perkakasan yang anda keluarkan dalam prosedur ini.

  1. Keluarkan 4 skru swaulirmengulir kendiri yang mengukuhkanikat panel sisi kanan ke mesin (Rajah 9).

    g035126

    Rajah 9

    1. Panel sisiebelah kanan
    2. Skru swaulirmengulir kendiri

  2. Keluarkan 2 bolt yang mengikat pendakap pengecas ke dulang bateri (Rajah 10).

    g035124

    Rajah 10

    1. Panel sisiebelah kiri
    2. Skru swaulirmengulir kendiri
    3. Bolt

  3. Keluarkan 4 skru swaulirmengulir kendiri yang mengukuhkanikat panel sisiebelah kiri pada mesin (Rajah 10).

Penggerudian Pendakap Sokongan

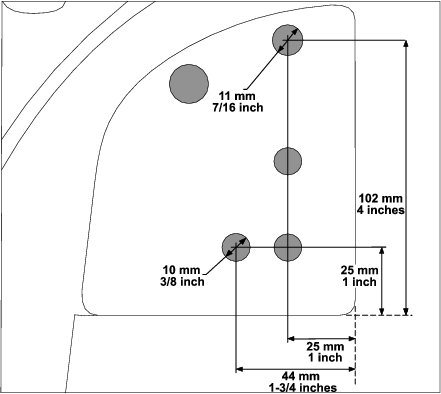

Gerudi pendakap sokongan menggunakan ukuran yang ditunjukkan pada Rajah 11.

Apabila anda menggerudi lubang atas tertinggi, pastikan bahawa anda menggerudi hingga sampaitembus pendakap luar, tiub bingkai dan tembok api.

Awas

Berhati-hati apabila menggerudi lubang ke sisiebelah kanan bingkai pada mesin elektrik.

Jika anda menggerudi terlalu jauh, anda berkemungkinan merosakkan bateri atau komponen lain.

g260925

Rajah 11

Memasang Panel Sisi

Untuk Mesin Gasolin

  1. Pasang Pasangkan panel sisiebelah kanan menggunakan 4 skru yang telah dikeluarkan sebelumnya (Rajah 8).

  2. Pasangkan dulang bateri ke bingkai dengan menggunakan 2 bolt kepala bebibir yang dikeluarkan sebelumnya (Rajah 8).

  3. Pasangkan kabel bateri dengan menggunakan 2 bolt dan 2 nat yang dikeluarkan sebelumnya dan sambungkan terminal bateri (Rajah 7).

  4. Pasangkan panel sisiebelah kiri menggunakan 4 skru yang dikeluarkan sebelumnya (Rajah 6).

  5. Pasangkan dulang tangki ke bingkai dengan menggunakan 2 bolt kepala bebibir yang dikeluarkan sebelumnya (Rajah 5).

  6. Letakkan tangki bahan api di dulang tangki.

  7. Sambungkan taliansaluran bahan api dan tiub liang ke tangki bahan api (Rajah 4).

  8. Pasangkan penahan menggunakan skru yang telah dikeluarkan sebelumnya (Rajah 4).

  9. Pasangkan tangki bahan api ke dulang tangki menggunakan bolt kepala bebibir yang telah dikeluarkan sebelumnya (Rajah 4).

  10. Isikan tangki bahan api; rujuk Manual Pengendali.

Untuk Mesin Elektrik

  1. PasangkanPasangkan panel sisiebelah kiri menggunakan 4 skru swaulirmengulir kendiri yang telah dikeluarkan sebelumnya (Rajah 10).

  2. Pasangkan pendakap pengecas ke dulang bateri menggunakan 2 bolt yang telah dikeluarkan sebelumnya (Rajah 10).

  3. PasangkanPasangkan panel sisiebelah kanan menggunakan 4 skru swaulirmengulir kendiri yang telah dikeluarkan (Rajah 9).

Memasang Tiub Pelekap Belakang dan Pendakap Pelekap-Tiub Pelekap

Alat ganti yang diperlukan untuk prosedur ini:

Tiub pelekap belakang2
Pendakap pelekap tiub pelekap1
Bolt kepala bebibir (5/16 x 3 inci)2
Nat bebibir (5/16 inci)2
Bolt kKepala bBebibir (⅜ x 1-¾ inci)2
Bolt kKepala bBebibir (⅜ x 3-½ inci)2
Nat kunci (⅜ inci)4
Pengedap trim1

  1. Pasangkan secara longgar 2 tiub pelekap belakang menggunakan 2 bolt kepala bebibir (⅜ x 3-½ inci), 2 bolt kepala bebibir (⅜ x 1-¾ inci), dan 4 nat kunci (⅜ inci) seperti ditunjuk dalam Rajah 12.

    g261071

    Rajah 12

    SisiBahagian kiri ditunjukkan

    1. Tiub pelekap belakang
    2. Nat kunci (⅜ inci)
    3. Bolt kKepala bBebibir (⅜ x 1-¾ inci)
    4. Bolt kepala bebibir (⅜ x 3-½ inci)

  2. Pasangkan pendakap pelekap tiub pada tiub pelekap belakang menggunakan 2 bolt kepala bebibir (5/16 x 3 inci) dan 2 nat bebibir (5/16 inci) seperti ditunjuk dalam Rajah 13.

  3. Pasang pengedap trim pada pendakap pelekap tiub (Rajah 13).

    g259788

    Rajah 13

    1. Pengedap trim
    2. Nat bebibir (5/16 inci)
    3. Bolt kepala bebibir (5/16 x 3 inci)
    4. Pendakap pelekap tiub pelekap

  4. Pasangkan pengikat yang dipasang mengikut langkah 1.

    TorkKilaskan pengikat 5/16 inci pada 20 hingga 25N∙m (175 hinggake 225 inci-lb).

    TorkKilaskan pengikat ⅜-inci pada 37 hingga 45N∙m (27 hinggake 33 inci-lb).

Memasang Pendakap Sokongan Kanopi Panjang

Untuk Kanopi 4- Orang Sahaja

Alat ganti yang diperlukan untuk prosedur ini:

Pendakap sokongan kanopi panjang2
Bolt kepala sesendal heks (5/16 x ¾ inci)8
Pengedap trim2

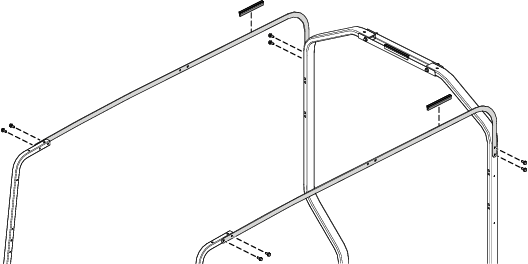

  1. Pasang 2 pendakap sokongan kanopi panjang pada hadapan dan belakang tiub pelekap menggunakan 8 bolt kepala sesendal Heksx (5/16 x ¾ inci) seperti ditunjukkan dalam Rajah 14.

  2. Pasang 2 kedap trim pada 2 pendakap sokongan kanopi panjang (Rajah 14).

    g261122

    Rajah 14

Memasang Kanopi

Alat ganti yang diperlukan untuk prosedur ini:

Kanopi1
Bolt kKepala bBebibir (¼ x 1-¾ inci)4
Sesendal pengedap4
Nat kunci (¼ inci)4

Important: Jika anda memasang kit cermin, pasangnya sebelum memasang kanopi.

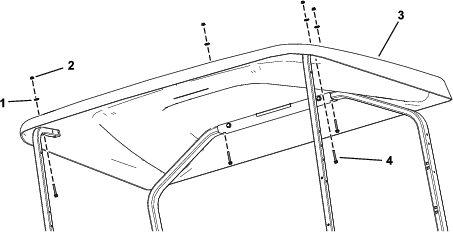

Pasang kanopi pada bahagian hadapandepan dan belakang tiub pelekap menggunakan 4 bolt kepala bebibir (¼ x 1-¾ inci), 4 sesendal pengedap, dan 4 nat kunci (¼ inci) seperti ditunjukkan dalampada Rajah 15.

g259844

Rajah 15

Kanopi untuk 2- orang seperti yang ditunjukkantertera.

  1. Sesendal pengedap
  2. Nat kunci (¼ inci)
  3. Kanopi
  4. Bolt kKepala bBebibir (¼ x 1-¾ inci)

Memasang Pendakap Sokongan Kanopi

Alat ganti yang diperlukan untuk prosedur ini:

Pendakap sokongan kanopi1
Bolt kKepala bBebibir (¼ x 2-¼ inci)2
Nat kunci (¼ inci)2
Sesendal pengedap2
Pengedap trim1
Peruang (1/4 inci)2

  1. Pasang pengedap trim pada pendakap pelekap tiub (Rajah 16).

    g259845

    Rajah 16

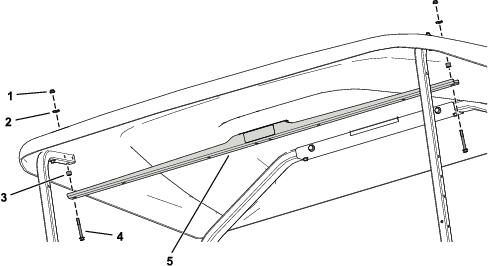

  2. Pasang pendakap sokongan kanopi pada bahagian hadapandepan tiub sokongan dan kanopi menggunakan 2 bolt kepala bebibir (¼ x 2-¼ inci), 2 sesendal pengedap, 2 peruang (¼ inci), dan 2 nat kunci (¼ inci) seperti yang ditunjukkan dalampada Rajah 17.

    g259846

    Rajah 17

    Kanopi untuk 2- orang seperti terterayang ditunjukkan.

    1. Nat kunci (¼ inci)
    2. Sesendal pengedap
    3. Peruang (¼ inci)
    4. Bolt kKepala bBebibir (¼ x 2-¼ inci)
    5. Pendakap sokongan kanopi

Memasang Tiub Sokongan Kanopi

Untuk Kanopi 4- Orang Sahaja

Alat ganti yang diperlukan untuk prosedur ini:

Tiub sokongan kanopi1
Nat kunci (¼ inci)6
Sesendal pengedap2
Bolt kKepala bBebibir (¼ x 1-½ inci)2
Pad busa1
Bolt kKepala bBebibir (¼ x 1-¼ inci)4

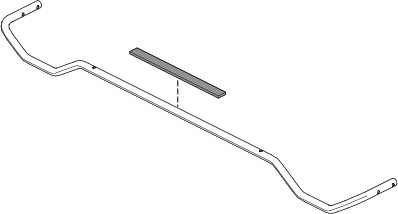

  1. Letakkan pad busa pada tiub sokongan kanopi (Rajah 18).

    g261160

    Rajah 18

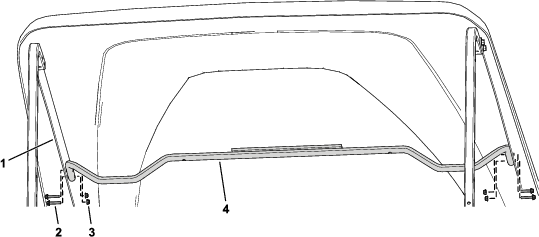

  2. Pasang tiub sokongan kanopi pada pendakap sokongan kanopi panjang menggunakan 4 bolt kepala bebibir (¼ x 1-¼ inci) dan 4 nat kunci (¼ inci) seperti yang ditunjukkan dalampada Rajah 19.

    g262068

    Rajah 19

    1. Pendakap sokongan kanopi panjang
    2. Bolt kKepala bBebibir (¼ x 1-¼ inci)
    3. Nat kunci (¼ inci)
    4. Tiub sokongan kanopi

  3. Menggunakan tiub sokongan kanopi sebagai templat, gerudi 2 lubang (6 mm atau ¼ inci) pada kanopi.

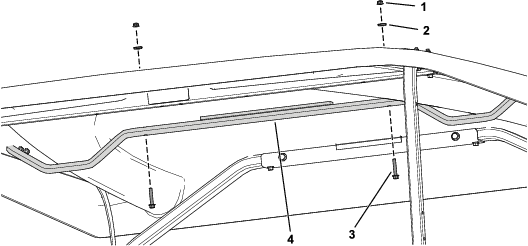

  4. Pasang tiub sokongan kanopi pada kanopi menggunakan 2 bolt kepala bebibir (¼ x 1-½ inci), 2 pengedap sesendal dan 2 nat kunci (¼ inci) seperti yang ditunjuk dalampada Rajah 20.

    g261161

    Rajah 20

    1. Nat kunci (¼ inci)
    2. Sesendal pengedap
    3. Bolt kKepala bBebibir (¼ x 1-½ inci)
    4. Tiub sokongan kanopi
