Recycler®-sats

TURBO FORCE®-gräsklippare med sidoutkastare på 132, 152 eller 183 cm

Model No. 140-8016-Serial No. and Up

Model No. 140-8017-Serial No. and Up

Model No. 140-8018-Serial No. and Up

Montering

Note: Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.

Förbereda maskinen

Utför följande för att förbereda maskinen för montering av blåsar- och finputsningssatsen:

  1. Koppla ur kraftuttaget, för rörelsereglagespakarna till det NEUTRALA LåSLäGET och dra åt parkeringsbromsen.

  2. Stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

  3. Reparera alla böjda eller skadade delar på klippdäcket och ersätt de delar som saknas.

  4. Ta bort eventuellt skräp på däcket och den bakre delen av maskinen för att underlätta installationen.

Ta bort de befintliga knivarna

Ta bort de befintliga knivarna från spindlarna. Se bruksanvisningen.

Ta bort de befintliga skärmarna

Note: I stegen nedan skruvas skruvarna fast i klippdäcket. Ta bort muttrarna innan du tar bort skruvarna.

  1. Ta bort kamlåsen, brickorna, muttern och skruven från den justerbara flödesskärmen (Figur 1).

  2. Ta bort skruvarna och muttrarna som fäster den vänstra skärmen (Figur 1).

  3. Ta bort skruvarna och muttrarna som fäster utkastarskärmen (Figur 1).

    Note: Spara skärmarna och fästelementen för användning vid byte till sidoutkastarläget.

    g316018

    Figur 1

    183 cm brett klippdäck visas

    1. Kamlås
    2. Bricka
    3. Låsmutter
    4. Vänster framskärm
    5. Skruv
    6. Justerbar flödesskärm, höger
    7. Utkastarskärm

Montera skärmarna

För 132 cm breda klippdäck

Delar som behövs till detta steg:

Vänster skärm1
Skruv (3/8 x 1 tum)2
Mutter (3/8 tum)2
Självgängad skruv (⅜ x 1 tum)5
Flänsmutter (3/8 tum)5
Höger skärm1
Skruv (½ x 1 tum)1
Mutter (½ tum)1
Bricka (½ tum)1

Note: Alla hål för att montera de nya skärmarna finns på klippdäcket.

  1. Montera den högra skärmen på klippdäcket (Figur 2).

  2. Fäst den högra skärmen löst på klippdäckets ovansida med en skruv (½ x 1 tum), två självgängade skruvar (⅜ x 1 tum), en mutter (½ tum), en bricka (½ tum) och två flänsmuttrar (⅜ tum) enligt Figur 2.

  3. Fäst den högra skärmen löst på bakskärmen med en skruv (⅜ x 1 tum) och en mutter (⅜ tum) enligt Figur 2.

  4. Montera den vänstra skärmen på klippdäcket (Figur 2).

  5. Fäst den vänstra skärmen löst på klippdäckets ovansida med tre självgängade skruvar (⅜ x 1 tum) och tre flänsmuttrar (⅜ tum) enligt Figur 2.

  6. Fäst den vänstra skärmen löst på bakskärmen med en skruv (⅜ x 1 tum) och en mutter (⅜ tum) enligt Figur 2.

  7. Dra åt skruvarna och sedan muttrarna.

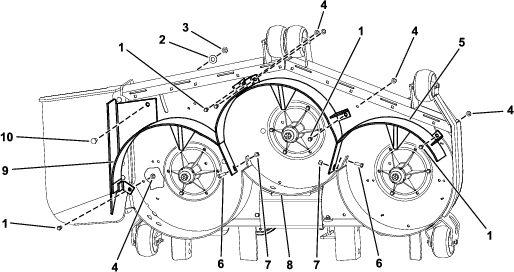

g316032

Figur 2

  1. Självgängad skruv (⅜ x 1 tum)
  2. Bricka (½ tum)
  3. Mutter (½ tum)
  4. Flänsmutter (3/8 tum)
  5. Vänster skärm
  6. Skruv (3/8 x 1 tum)
  7. Mutter (3/8 tum)
  8. Bakskärm
  9. Höger skärm
  10. Skruv (½ x 1 tum)

Montera skärmarna

För 152 cm breda klippdäck

Delar som behövs till detta steg:

Vänster skärm1
Skruv (3/8 x 1 tum)2
Mutter (3/8 tum)2
Självgängad skruv (⅜ x 1 tum)5
Flänsmutter (3/8 tum)5
Höger skärm1
Skruv (½ x 1 tum)2
Mutter (1/2 tum)2
Bricka (½ tum)2

Note: Alla hål för att montera de nya skärmarna finns på klippdäcket.

  1. Montera den högra skärmen på klippdäcket (Figur 3).

  2. Fäst den högra skärmen löst på klippdäckets ovansida med två skruvar (½ x 1 tum), två självgängade skruvar (⅜ x 1 tum), två muttrar (½ tum), två brickor (½ tum) och två flänsmuttrar (⅜ tum) enligt Figur 3.

  3. Fäst den högra skärmen löst på bakskärmen med en skruv (⅜ x 1 tum) och en mutter (⅜ tum) enligt Figur 3.

  4. Montera den vänstra skärmen på klippdäcket (Figur 3).

  5. Fäst den vänstra skärmen löst på klippdäckets ovansida med tre självgängade skruvar (⅜ x 1 tum) och tre flänsmuttrar (⅜ tum) enligt Figur 3.

  6. Fäst den vänstra skärmen löst på bakskärmen med en skruv (⅜ x 1 tum) och en mutter (⅜ tum) enligt Figur 3.

  7. Dra åt skruvarna och sedan muttrarna.

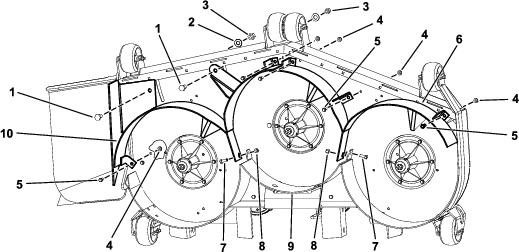

g316075

Figur 3

  1. Skruv (½ x 1 tum)
  2. Bricka (½ tum)
  3. Mutter (½ tum)
  4. Flänsmutter (⅜ tum)
  5. Självgängad skruv (⅜ x 1 tum)
  6. Vänster skärm
  7. Skruv (3/8 x 1 tum)
  8. Mutter (3/8 tum)
  9. Bakskärm
  10. Höger skärm

Montera skärmarna

För 183 cm breda klippdäck

Delar som behövs till detta steg:

Vänster skärm1
Skruv (3/8 x 1 tum)2
Mutter (3/8 tum)2
Självgängad skruv (⅜ x 1 tum)5
Flänsmutter (3/8 tum)5
Höger skärm1
Skruv (½ x 1 tum)2
Mutter (1/2 tum)2
Bricka (½ tum)2

Note: Alla hål för att montera de nya skärmarna finns på klippdäcket.

  1. Montera den högra skärmen på klippdäcket (Figur 4).

  2. Fäst den högra skärmen löst på klippdäckets ovansida med två skruvar (½ x 1 tum), två självgängade skruvar (⅜ x 1 tum), två muttrar (½ tum), två brickor (½ tum) och två flänsmuttrar (⅜ tum) enligt Figur 4.

  3. Fäst den högra skärmen löst på bakskärmen med en skruv (⅜ x 1 tum) och en mutter (⅜ tum) enligt Figur 4.

  4. Montera den vänstra skärmen på klippdäcket (Figur 4).

  5. Fäst den vänstra skärmen löst på klippdäckets ovansida med tre självgängade skruvar (⅜ x 1 tum) och tre flänsmuttrar (⅜ tum) enligt Figur 4.

  6. Fäst den vänstra skärmen löst på bakskärmen med en skruv (⅜ x 1 tum) och en mutter (⅜ tum) enligt Figur 4.

  7. Dra åt skruvarna och sedan muttrarna.

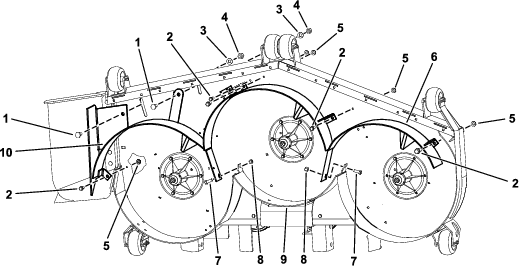

g316077

Figur 4

  1. Skruv (½ x 1 tum)
  2. Självgängad skruv (⅜ x 1 tum)
  3. Bricka (½ tum)
  4. Mutter (½ tum)
  5. Flänsmutter (3/8 tum)
  6. Vänster skärm
  7. Skruv (3/8 x 1 tum)
  8. Mutter (3/8 tum)
  9. Bakskärm
  10. Höger skärm

Montera stötplåtarna

Endast för 183 cm breda klippdäck

Delar som behövs till detta steg:

Stötplåt1
Skruv (3/8 x 1 tum)4
Låsmutter (3/8 tum)4

  1. Ta bort de befintliga skruvarna och muttrarna i hålen för stötplåtarna (Figur 5).

  2. Montera de nya stötplåtarna på klippdäcket på de platser som visas i Figur 5.

  3. Fäst stötplåtarna med fyra vagnsskruvar (5/16 x 1 tum) och fyra låsmuttrar (5/16 tum) enligt Figur 5.

    g316078

    Figur 5

    1. Låsmutter (⅜ tum)
    2. Stötplåt
    3. Skruv (⅜ x 1 tum)
