Kit Recycler®

Realice el procedimiento siguiente para preparar la máquina para la instalación del soplador y el kit de acabado.

1. Desengrane la TDF, ponga las palancas de control de movimiento en la posición de BLOQUEO/PUNTO MUERTO, y ponga el freno de estacionamiento.

2. Apague el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

3. Repare cualquier zona doblada o dañada de la carcasa del cortacésped y reponga cualquier pieza que falte.

4. Limpie cualquier residuo de la carcasa y de la parte trasera de la máquina para facilitar la instalación.

Retire las cuchillas existentes de los ejes; consulte el Manual del operador.

Note: En los pasos siguientes, los pernos están enroscados en la carcasa de corte. Retire las tuercas antes de retirar los pernos.

1. Retire los bloqueos de leva, las arandelas, la tuerca y el perno del deflector de flujo ajustable (Figura 1).

2. Retire los pernos y tuercas que sujetan el deflector izquierdo (Figura 1).

3. Retire los pernos y las tuercas que sujetan el deflector de descarga (Figura 1).

   Note: Guarde los deflectores y las fijaciones para usarlos al cambiar al modo de descarga lateral.



   Figura 1

   Carcasa de 72 pulgadas ilustrada

   1. Bloqueo de leva
   2. Arandela
   3. Contratuerca
   4. Deflector delantero izquierdo
   5. Perno
   6. Deflector de flujo ajustable derecho
   7. Deflector de descarga

Piezas necesarias en este paso:

Note: Ya están hechos todos los taladros necesarios para instalar los deflectores nuevos en la carcasa de corte.

1. Instale el deflector derecho en la carcasa (Figura 2).

2. Sujete provisionalmente el deflector derecho a la parte superior de la carcasa usando 1 perno (½" x 1"), 2 pernos autorroscantes (⅜" x 1"), 1 tuerca (½"), 1 arandela (½") y 2 tuercas con arandela prensada (⅜"), como se muestra en la Figura 2.

3. Sujete provisionalmente el deflector derecho al deflector trasero con 1 perno (⅜" x 1") y una tuerca (⅜"), como se muestra en la Figura 2.

4. Instale el deflector izquierdo en la carcasa (Figura 2).

5. Sujete provisionalmente el deflector izquierdo a la parte superior de la carcasa usando 3 pernos autorroscantes (⅜" x 1") y 3 tuercas con arandela prensada (⅜"), como se muestra en la Figura 2.

6. Sujete provisionalmente el deflector izquierdo al deflector trasero con 1 perno (⅜" x 1") y una tuerca (⅜"), como se muestra en la Figura 2.

7. Apriete los pernos y luego las tuercas.

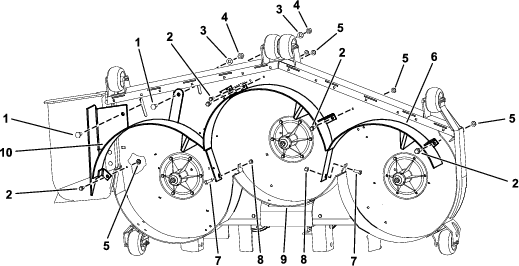

Figura 2

1. Perno autorroscante (⅜" x 1")
2. Arandela (½")
3. Tuerca (½")
4. Tuerca con arandela prensada (3/8")
5. Deflector izquierdo
6. Perno (3/8 x 1")
7. Tuerca (3/8 pulgada)
8. Deflector trasero
9. Deflector derecho
10. Perno (½" x 1")

Piezas necesarias en este paso:

Note: Ya están hechos todos los taladros necesarios para instalar los deflectores nuevos en la carcasa de corte.

1. Instale el deflector derecho en la carcasa (Figura 3).

2. Sujete provisionalmente el deflector derecho a la parte superior de la carcasa usando 2 pernos (½" x 1"), 2 pernos autorroscantes (⅜" x 1"), 2 tuercas (½"), 2 arandelas (½") y 2 tuercas con arandela prensada (⅜"), como se muestra en la Figura 3.

3. Sujete provisionalmente el deflector derecho al deflector trasero con 1 perno (⅜" x 1") y una tuerca (⅜"), como se muestra en la Figura 3.

4. Instale el deflector izquierdo en la carcasa (Figura 3).

5. Sujete provisionalmente el deflector izquierdo a la parte superior de la carcasa usando 3 pernos autorroscantes (⅜" x 1") y 3 tuercas con arandela prensada (⅜"), como se muestra en la Figura 3.

6. Sujete provisionalmente el deflector izquierdo al deflector trasero con 1 perno (⅜" x 1") y una tuerca (⅜"), como se muestra en la Figura 3.

7. Apriete los pernos y luego las tuercas.

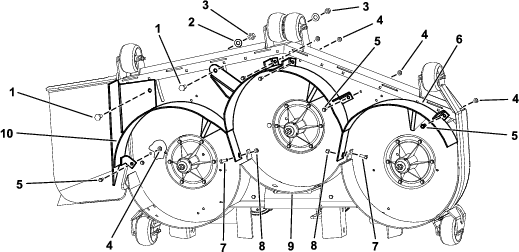

Figura 3

1. Perno (½" x 1")
2. Arandela (½")
3. Tuerca (½")
4. Tuerca con arandela prensada (⅜")
5. Perno autorroscante (⅜" x 1")
6. Deflector izquierdo
7. Perno (3/8 x 1")
8. Tuerca (3/8 pulgada)
9. Deflector trasero
10. Deflector derecho

Piezas necesarias en este paso:

Note: Ya están hechos todos los taladros necesarios para instalar los deflectores nuevos en la carcasa de corte.

1. Instale el deflector derecho en la carcasa (Figura 4).

2. Sujete provisionalmente el deflector derecho a la parte superior de la carcasa usando 2 pernos (½" x 1"), 2 pernos autorroscantes (⅜" x 1"), 2 tuercas (½"), 2 arandelas (½") y 2 tuercas con arandela prensada (⅜"), como se muestra en la Figura 4.

3. Sujete provisionalmente el deflector derecho al deflector trasero con 1 perno (⅜" x 1") y una tuerca (⅜"), como se muestra en la Figura 4.

4. Instale el deflector izquierdo en la carcasa (Figura 4).

5. Sujete provisionalmente el deflector izquierdo a la parte superior de la carcasa usando 3 pernos autorroscantes (⅜" x 1") y 3 tuercas con arandela prensada (⅜"), como se muestra en la Figura 4.

6. Sujete provisionalmente el deflector izquierdo al deflector trasero con 1 perno (⅜" x 1") y una tuerca (⅜"), como se muestra en la Figura 4.

7. Apriete los pernos y luego las tuercas.

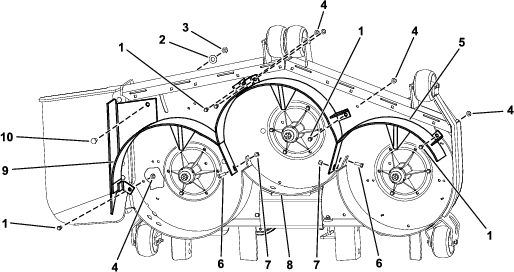

Figura 4

1. Perno (½" x 1")
2. Perno autorroscante (⅜" x 1")
3. Arandela (½")
4. Tuerca (½")
5. Tuerca con arandela prensada (3/8")
6. Deflector izquierdo
7. Perno (3/8 x 1")
8. Tuerca (3/8 pulgada)
9. Deflector trasero
10. Deflector derecho

Piezas necesarias en este paso:

1. Retire los pernos y las tuercas existentes de los orificios de los deflectores (Figura 5).

2. Instale los deflectores nuevos en la carcasa de corte en las posiciones indicadas en Figura 5.

3. Sujete los deflectores usando 4 pernos de cuello cuadrado (5/16" x 1") y 4 contratuercas (5/16"), como se muestra en la Figura 5.



   Figura 5

   1. Contratuerca (⅜")
   2. Golpeador
   3. Perno (⅜" x 1")
