Kit Recycler®

Pour préparer le montage du souffleur et du kit de finition sur la machine, procédez comme suit :

1. Désengagez la PDF, amenez les leviers de commande de déplacement à la position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.

2. Avant de quitter la position d'utilisation, coupez le moteur, retirez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

3. Réparez toutes les parties pliées ou endommagées du plateau de coupe et remplacez les pièces manquantes.

4. Nettoyez la machine ou la partie arrière du plateau de coupe pour faciliter l'installation.

Enlevez les lames existantes de leur axe ; voir le Manuel de l'utilisateur.

Note: Pour les opérations ci-dessous, les boulons sont vissés dans le plateau de coupe. Retirez les écrous avant de retirer les boulons.

1. Retirez les verrous à came, les rondelles, l'écrou et le boulon du déflecteur de débit réglable (Figure 1).

2. Retirez les boulons et les écrous qui fixent le déflecteur gauche (Figure 1).

3. Retirez les boulons et écrous qui fixent le déflecteur d'éjection (Figure 1).

   Note: Conservez les déflecteurs et les fixations ; ils serviront pour passer au mode d'éjection latérale.



   Figure 1

   Plateau de 183 cm

   1. Verrou à came
   2. Rondelle
   3. Contre-écrou
   4. Déflecteur avant gauche
   5. Boulon
   6. Déflecteur de débit réglable droit
   7. Déflecteur d'éjection

Pièces nécessaires pour cette opération:

Note: Tous les trous de montage des déflecteurs sont déjà présents sur le plateau de coupe.

1. Montez le déflecteur droit sur le plateau de coupe (Figure 2).

2. Fixez légèrement le déflecteur droit au sommet du plateau de coupe à l'aide de 1 boulon (1/2" x 1"), 2 boulons taraudeurs (3/8" x 1"), 1 écrou (1/2"), 1 rondelle (1/2") et 2 écrous à embase (3/8"), comme montré à la Figure 2.

3. Fixez légèrement le déflecteur droit sur le déflecteur arrière à l'aide de 1 boulon (3/8" x 1") et 1 écrou (3/8"), comme montré à la Figure 2.

4. Montez le déflecteur gauche sur le plateau de coupe (Figure 2).

5. Fixez légèrement le déflecteur gauche au sommet du plateau de coupe à l'aide de 3 boulons taraudeurs (3/8" x 1") et 3 écrous à embase (3/8"), comme montré à la Figure 2.

6. Fixez légèrement le déflecteur gauche sur le déflecteur arrière à l'aide de 1 boulon (3/8" x 1") et 1 écrou (3/8"), comme montré à la Figure 2.

7. Serrez les boulons puis les écrous.

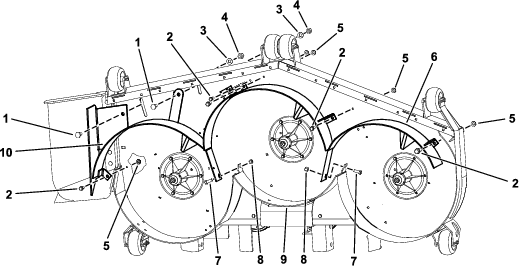

Figure 2

1. Boulon taraudeur (3/8" x 1")
2. Rondelle (1/2")
3. Écrou (1/2")
4. Écrou à embase (3/8")
5. Déflecteur gauche
6. Boulon (3/8" x 1")
7. Écrou (3/8")
8. Déflecteur arrière
9. Déflecteur droit
10. Boulon (1/2" x 1")

Pièces nécessaires pour cette opération:

Note: Tous les trous de montage des déflecteurs sont déjà présents sur le plateau de coupe.

1. Montez le déflecteur droit sur le plateau de coupe (Figure 3).

2. Fixez légèrement le déflecteur droit au sommet du plateau de coupe à l'aide de 2 boulons (1/2" x 1"), 2 boulons taraudeurs (3/8" x 1"), 2 écrous (1/2"), 2 rondelles (1/2") et 2 écrous à embase (3/8"), comme montré à la Figure 3.

3. Fixez légèrement le déflecteur droit sur le déflecteur arrière à l'aide de 1 boulon (3/8" x 1") et 1 écrou (3/8"), comme montré à la Figure 3.

4. Montez le déflecteur gauche sur le plateau de coupe (Figure 3).

5. Fixez légèrement le déflecteur gauche au sommet du plateau de coupe à l'aide de 3 boulons taraudeurs (3/8" x 1") et 3 écrous à embase (3/8"), comme montré à la Figure 3.

6. Fixez légèrement le déflecteur gauche sur le déflecteur arrière à l'aide de 1 boulon (3/8" x 1") et 1 écrou (3/8"), comme montré à la Figure 3.

7. Serrez les boulons puis les écrous.

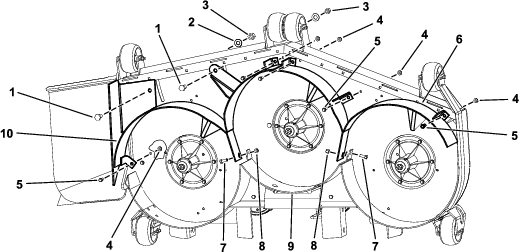

Figure 3

1. Boulon (1/2" x 1")
2. Rondelle (1/2")
3. Écrou (1/2")
4. Écrou à embase (3/8")
5. Boulon taraudeur (3/8" x 1")
6. Déflecteur gauche
7. Boulon (3/8" x 1")
8. Écrou (3/8")
9. Déflecteur arrière
10. Déflecteur droit

Pièces nécessaires pour cette opération:

Note: Tous les trous de montage des déflecteurs sont déjà présents sur le plateau de coupe.

1. Montez le déflecteur droit sur le plateau de coupe (Figure 4).

2. Fixez légèrement le déflecteur droit au sommet du plateau de coupe à l'aide de 2 boulons (1/2" x 1"), 2 boulons taraudeurs (3/8" x 1"), 2 écrous (1/2"), 2 rondelles (1/2") et 2 écrous à embase (3/8"), comme montré à la Figure 4.

3. Fixez légèrement le déflecteur droit sur le déflecteur arrière à l'aide de 1 boulon (3/8" x 1") et 1 écrou (3/8"), comme montré à la Figure 4.

4. Montez le déflecteur gauche sur le plateau de coupe (Figure 4).

5. Fixez légèrement le déflecteur gauche au sommet du plateau de coupe à l'aide de 3 boulons taraudeurs (3/8" x 1") et 3 écrous à embase (3/8"), comme montré à la Figure 4.

6. Fixez légèrement le déflecteur gauche sur le déflecteur arrière à l'aide de 1 boulon (3/8" x 1") et 1 écrou (3/8"), comme montré à la Figure 4.

7. Serrez les boulons puis les écrous.

Figure 4

1. Boulon (1/2" x 1")
2. Boulon taraudeur (3/8" x 1")
3. Rondelle (1/2")
4. Écrou (1/2")
5. Écrou à embase (3/8")
6. Déflecteur gauche
7. Boulon (3/8" x 1")
8. Écrou (3/8")
9. Déflecteur arrière
10. Déflecteur droit

Pièces nécessaires pour cette opération:

1. Retirez les boulons et écrous existants des trous de montage des kickers (Figure 5).

2. Montez les kickers neufs sur le plateau de coupe aux emplacements indiqués à la Figure 5.

3. Serrez les kickers à l'aide de 4 boulons de carrosserie (5/16" x 1") et 4 contre-écrous (5/16"), comme montré à la Figure 5.



   Figure 5

   1. Contre-écrou (3/8")
   2. Kicker
   3. Boulon (3/8" x 1")
