Kit Recycler®

Realize o procedimento seguinte para preparar a máquina para instalar o soprador e kit de acabamento.

1. Desengate a tomada de força, desloque as alavancas de controlo do movimento para a posição de BLOQUEADAS EM PONTO MORTO e aplique o travão de estacionamento.

2. Desligue o motor, retire a chave e espere até todas as partes em movimento pararem antes de sair da posição de funcionamento.

3. Repare todas as áreas dobradas ou danificadas da plataforma do cortador e substitua as peças que faltam.

4. Elimine qualquer detrito presente na plataforma ou parte posterior da máquina para facilitar a instalação.

Retire as lâminas existentes dos eixos; consulte o Manual do utilizador.

Note: Nos passos seguintes, os parafusos são aparafusados na plataforma do cortador. Retire as porcas antes de retirar os parafusos.

1. Remova os bloqueios do excêntrico, anilhas, porca e parafuso do abafador de fluxo ajustável (Figura 1).

2. Retire os parafusos e as porcas que prendem o abafador esquerdo (Figura 1).

3. Retire os parafusos e as porcas que prendem o abafador de descarga (Figura 1).

   Note: Guarde os abafadores e as ferragens para utilizar quando alterar para o modo de descarga lateral.



   Figura 1

   Mostrada a plataforma de 183 cm

   1. Bloqueio do excêntrico
   2. Anilha
   3. Porca de bloqueio
   4. Abafador, frontal esquerdo
   5. Parafuso
   6. Abafador direito de fluxo regulável
   7. Abafador de descarga.

Peças necessárias para este passo:

Note: Todos os furos existentes na plataforma do cortador são para instalar os novos abafadores.

1. Instale o abafador direito na plataforma (Figura 2).

2. Prenda sem apertar o abafador direito na parte superior da plataforma utilizando um parafuso (½ pol. x 1 pol.), dois parafusos autorroscantes (⅜ x 1 pol.), uma porca (½ pol.), uma anilha (½ pol.) e duas porcas de bloqueio (⅜ pol.) como se mostra na Figura 2.

3. Instale sem apertar o abafador direito no abafador traseiro utilizando um parafuso (⅜ x 1 pol.) e uma porca (⅜ pol.) como se mostra na Figura 2.

4. Instale o abafador esquerdo na plataforma (Figura 2).

5. Instale sem apertar o abafador esquerdo na parte superior da plataforma com 3 parafusos autorroscantes (⅜ pol. x 1 pol.) e três porcas flangeadas (⅜ pol.), como se mostra na Figura 2.

6. Instale sem apertar o abafador esquerdo no abafador traseiro utilizando um parafuso (⅜ x 1 pol.) e uma porca (⅜ pol.) como se mostra na Figura 2.

7. Aperte os parafusos e, em seguida, as porcas.

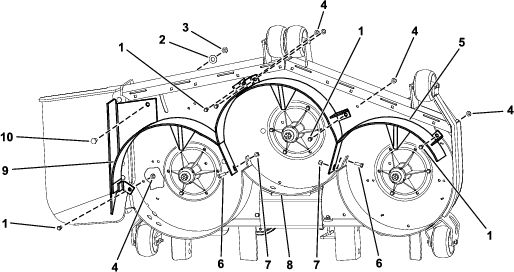

Figura 2

1. Parafuso (⅜ pol. x 1 pol.)
2. Anilha (½ pol.)
3. Porca (½ pol.)
4. Porca flangeada (⅜ pol.)
5. Abafador esquerdo
6. Parafuso (⅜ pol. x 1 pol.)
7. Porca (⅜ pol.)
8. Abafador traseiro
9. Abafador direito
10. Parafuso (½ pol. x 1 pol.)

Peças necessárias para este passo:

Note: Todos os furos existentes na plataforma do cortador são para instalar os novos abafadores.

1. Instale o abafador direito na plataforma (Figura 3).

2. Prenda sem apertar o abafador direito na parte superior da plataforma utilizando dois parafusos (½ pol. x 1 pol.), dois parafusos autorroscantes (⅜ x 1 pol.), duas porcas (½ pol.), duas anilhas (½ pol.) e duas porcas de bloqueio (⅜ pol.) como se mostra na Figura 3.

3. Instale sem apertar o abafador direito no abafador traseiro utilizando um parafuso (⅜ x 1 pol.) e uma porca (⅜ pol.) como se mostra na Figura 3.

4. Instale o abafador esquerdo na plataforma (Figura 3).

5. Instale sem apertar o abafador esquerdo na parte superior da plataforma com 3 parafusos autorroscantes (⅜ pol. x 1 pol.) e três porcas flangeadas (⅜ pol.), como se mostra na Figura 3.

6. Instale sem apertar o abafador esquerdo no abafador traseiro utilizando um parafuso (⅜ x 1 pol.) e uma porca (⅜ pol.) como se mostra na Figura 3.

7. Aperte os parafusos e, em seguida, as porcas.

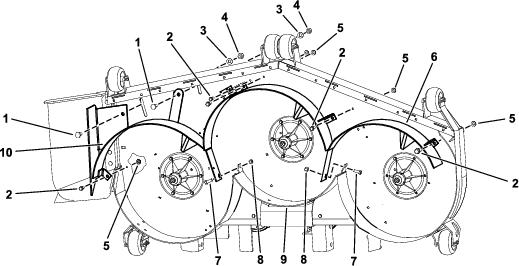

Figura 3

1. Parafuso (½ pol. x 1 pol.)
2. Anilha (½ pol.)
3. Porca (½ pol.)
4. Porca flangeada (⅜ pol.)
5. Parafuso (⅜ pol. x 1 pol.)
6. Abafador esquerdo
7. Parafuso (⅜ pol. x 1 pol.)
8. Porca (⅜ pol.)
9. Abafador traseiro
10. Abafador direito

Peças necessárias para este passo:

Note: Todos os furos existentes na plataforma do cortador são para instalar os novos abafadores.

1. Instale o abafador direito na plataforma (Figura 4).

2. Prenda sem apertar o abafador direito na parte superior da plataforma utilizando dois parafusos (½ pol. x 1 pol.), dois parafusos autorroscantes (⅜ x 1 pol.), duas porcas (½ pol.), duas anilhas (½ pol.) e duas porcas de bloqueio (⅜ pol.) como se mostra na Figura 4.

3. Instale sem apertar o abafador direito no abafador traseiro utilizando um parafuso (⅜ x 1 pol.) e uma porca (⅜ pol.) como se mostra na Figura 4.

4. Instale o abafador esquerdo na plataforma (Figura 4).

5. Instale sem apertar o abafador esquerdo na parte superior da plataforma com 3 parafusos autorroscantes (⅜ pol. x 1 pol.) e três porcas flangeadas (⅜ pol.), como se mostra na Figura 4.

6. Instale sem apertar o abafador esquerdo no abafador traseiro utilizando um parafuso (⅜ x 1 pol.) e uma porca (⅜ pol.) como se mostra na Figura 4.

7. Aperte os parafusos e, em seguida, as porcas.

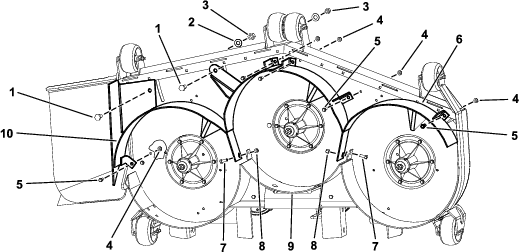

Figura 4

1. Parafuso (½ pol. x 1 pol.)
2. Parafuso (⅜ pol. x 1 pol.)
3. Anilha (½ pol.)
4. Porca (½ pol.)
5. Porca flangeada (⅜ pol.)
6. Abafador esquerdo
7. Parafuso (⅜ pol. x 1 pol.)
8. Porca (⅜ pol.)
9. Abafador traseiro
10. Abafador direito

Peças necessárias para este passo:

1. Retire os parafusos e porcas existentes nos furos para os tirantes (Figura 5).

2. Instale os novos tirantes na plataforma do cortador nos locais mostrados em Figura 5.

3. Prenda os tirantes utilizando quatro parafusos de carroçaria (5/16 pol. x 1 pol.) e quatro porcas de bloqueio (5/16 pol.), como se mostra na Figura 5.



   Figura 5

   1. Porca de bloqueio (⅜ pol.)
   2. Tirante
   3. Parafuso (⅜ pol. x 1 pol.)
