Recycler®-sett

Gjør klar maskinen på følgende måte før du fester på viften og finishingsettet.

1. Koble fra kraftuttaket, flytt bevegelseskontrollspakene til den NøYTRALE LåSESTILLINGEN og sett på parkeringsbremsen.

2. Før du forlater førerplassen må du slå av motoren, ta ut nøkkelen og vente til alle bevegelige deler står stille.

3. Reparer alle bøyde eller skadde områder av klippeenheten og erstatt eventuelle manglende deler.

4. Fjern rusk fra klippeenheten og bakre del av maskinen slik at det blir enklere å montere.

Fjern de eksisterende knivene fra spindlene. Se brukerhåndboken.

Note: I trinnene under blir boltene gjenget inn i klippeenheten. Fjern mutterne først før du fjerner boltene.

1. Fjern kamlåsene, skivene, mutterne og bolten fra den justerbare utløpsskjermen (Figur 1).

2. Fjern boltene og mutterne som fester venstre skjerm (Figur 1).

3. Fjern skruene og mutterne som fester utløpsskjermen (Figur 1).

   Note: Ta vare på skjermene og monteringsdelene for å bruke dem når du skifter til sideutslippsmodus.



   Figur 1

   183 cm klippeenhet vist

   1. Kamlås
   2. Skive
   3. Låsemutter
   4. Venstre, fremre skjerm
   5. Bolt
   6. Høyre justerbare utløpsskjerm
   7. Utløpsskjerm

Deler som er nødvendige for dette trinnet:

Note: Alle nødvendige hull for å montere den nye skjermen, finnes på klippeenheten.

1. Monter den høyre skjermen på klippeenheten (Figur 2).

2. Fest den høyre skjermen til toppen av klippeenheten med én bolt (½ x 1 tomme), to selvgjengede bolter (⅜ x 1 tomme), én mutter (½ tomme), én skive (½ tomme) og to flensemuttere (⅜ tomme), som vist i Figur 2.

3. Fest løst den høyre skjermen til den bakre skjermen med én bolt (⅜ x 1 tomme) og én låsemutter (⅜ tomme), som vist i Figur 2.

4. Monter den venstre skjermen på klippeenheten (Figur 2).

5. Fest den venstre skjermen til toppen av klippeenheten med tre selvgjengede bolter (⅜ x 1 tomme), og tre flensmuttere (⅜ tomme), som vist i Figur 2.

6. Fest løst den venstre skjermen til den bakre skjermen med én låsebolt (⅜ x 1 tomme) og én låsemutter (⅜ tomme), som vist i Figur 2.

7. Stram først boltene, deretter mutterne.

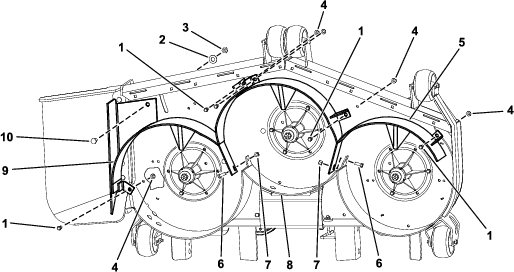

Figur 2

1. Selvgjengende bolt (⅜ x 1 tomme)
2. Skive (½ tomme)
3. Mutter (½ tomme)
4. Flensmutter (⅜ tomme)
5. Venstre skjerm
6. Bolt (3/8 x 1 tomme)
7. Mutter (3/8 tomme)
8. Bakre skjerm
9. Høyre skjerm
10. Bolt (½ x 1 tomme)

Deler som er nødvendige for dette trinnet:

Note: Alle nødvendige hull for å montere den nye skjermen finnes på klippeenheten.

1. Monter den høyre skjermen på klippeenheten (Figur 3).

2. Fest den høyre skjermen til toppen av klippeenheten med to bolter (½ x 1 tomme), to selvgjengede bolter (⅜ x 1 tomme), to muttere (½ tomme), to skiver (½ tomme) og to flensmuttere (⅜ tomme), som vist i Figur 3.

3. Fest løst den høyre skjermen til den bakre skjermen med én bolt (⅜ x 1 tomme) og én låsemutter (⅜ tomme), som vist i Figur 3.

4. Monter den venstre skjermen på klippeenheten (Figur 3).

5. Fest den venstre skjermen til toppen av klippeenheten med tre selvgjengede bolter (⅜ x 1 tomme), og tre flensmuttere (⅜ tomme), som vist i Figur 3.

6. Fest løst den venstre skjermen til den bakre skjermen med én låsebolt (⅜ x 1 tomme) og én låsemutter (⅜ tomme), som vist i Figur 3.

7. Stram først boltene, deretter mutterne.

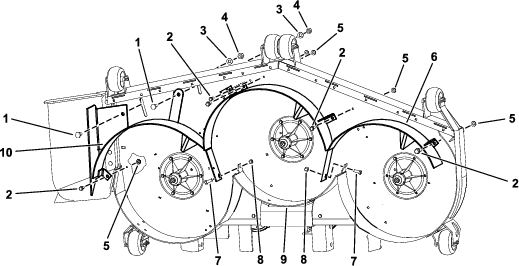

Figur 3

1. Bolt (½ x 1 tomme)
2. Skive (½ tomme)
3. Mutter (½ tomme)
4. Flensmutter (⅜ tomme)
5. Selvgjengende bolt (⅜ x 1 tomme)
6. Venstre skjerm
7. Bolt (3/8 x 1 tomme)
8. Mutter (3/8 tomme)
9. Bakre skjerm
10. Høyre skjerm

Deler som er nødvendige for dette trinnet:

Note: Alle nødvendige hull for å montere den nye skjermen finnes på klippeenheten.

1. Monter den høyre skjermen på klippeenheten (Figur 4).

2. Fest den høyre skjermen til toppen av klippeenheten med to bolter (½ x 1 tomme), to selvgjengede bolter (⅜ x 1 tomme), to muttere (½ tomme), to skiver (½ tomme) og to flensmuttere (⅜ tomme), som vist i Figur 4.

3. Fest løst den høyre skjermen til den bakre skjermen med én bolt (⅜ x 1 tomme) og én låsemutter (⅜ tomme), som vist i Figur 4.

4. Monter den venstre skjermen på klippeenheten (Figur 4).

5. Fest den venstre skjermen til toppen av klippeenheten med tre selvgjengede bolter (⅜ x 1 tomme), og tre flensmuttere (⅜ tomme), som vist i Figur 4.

6. Fest løst den venstre skjermen til den bakre skjermen med én låsebolt (⅜ x 1 tomme) og én låsemutter (⅜ tomme), som vist i Figur 4.

7. Stram først boltene, deretter mutterne.

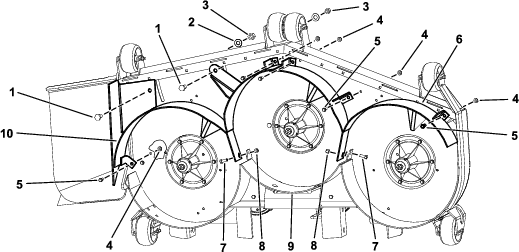

Figur 4

1. Bolt (½ x 1 tomme)
2. Selvgjengende bolt (⅜ x 1 tomme)
3. Skive (½ tomme)
4. Mutter (½ tomme)
5. Flensmutter (⅜ tomme)
6. Venstre skjerm
7. Bolt (3/8 x 1 tomme)
8. Mutter (3/8 tomme)
9. Bakre skjerm
10. Høyre skjerm

Deler som er nødvendige for dette trinnet:

1. Fjern de eksisterende boltene og mutterne i hullene for gresskasterne (Figur 5).

2. Monter de nye gresskasterne på klippeenheten ved plasseringene vist i Figur 5.

3. Fest gresskasterne med fire bolter (5/16 x 1 tomme) og fire låsemuttere (5/16 tomme), som vist i Figur 5.



   Figur 5

   1. Låsemutter (⅜ tomme)
   2. Gresskaster
   3. Bolt (⅜ x 1 tomme)
