Recycler®-sæt

TURBO FORCE®-plæneklipper med sideudblæsning på 132 cm, 152 cm eller 183 cm

Model No. 140-8016-Serial No. and Up

Model No. 140-8017-Serial No. and Up

Model No. 140-8018-Serial No. and Up

Montering

Note: Maskinens venstre og højre side er som set fra den normale betjeningsposition.

Klargøring af maskinen

Gennemfør den følgende procedure for at klargøre maskinen til fastgørelse af blæseren og finishingsættet.

  1. Udkobl kraftudtaget, flyt bevægelseshåndtagene til den NEUTRALE LåSEPOSITION, og aktiver parkeringsbremsen.

  2. Sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

  3. Reparer alle bøjede eller beskadigede områder på plæneklipperens skjold, og udskift evt. manglende dele.

  4. Fjern snavs på skjoldet eller bagenden af maskinen for nemmere montering.

Afmontering af de eksisterende skæreknive

Fjern de eksisterende skæreknive fra spindlerne. Se betjeningsvejledningen.

Afmontering af de eksisterende afskærmninger

Note: I trinene nedenfor skrues boltene ind i plæneklipperskjoldet. Fjern først møtrikkerne, før du fjerner boltene.

  1. Fjern knastlåsene, spændeskiverne, møtrikken og bolten fra den justerbare udblæsningsskærm (Figur 1).

  2. Fjern de bolte og møtrikker, der fastgør den venstre skærm (Figur 1).

  3. Fjern de bolte og møtrikker, der fastgør udblæsningsskærmen (Figur 1).

    Note: Behold skærmene og fastgørelsesanordningerne, da de skal bruges, når der skiftes til sideudblæsningstilstand.

    g316018

    Figur 1

    Skjold på 183 cm er vist

    1. Knastlås
    2. Spændeskive
    3. Låsemøtrik
    4. Forreste venstre skærm
    5. Bolt
    6. Højre justerbare udblæsningsskærm
    7. Udblæsningsskærm

Montering af skærmene

Til skjolde på 132 cm

Dele, der skal bruges til dette trin:

Venstre skærm1
Bolt (3/8 x 1 tomme)2
Møtrik (3/8 tomme)2
Tapbolt (⅜" x 1")5
Flangemøtrik (3/8")5
Højre skærm1
Bolt (½" x 1")1
Møtrik (1/2 tomme)1
Spændeskive (½")1

Note: Alle huller i plæneklipperskjoldet er beregnet til montering af de nye afskærmninger.

  1. Monter den højre skærm på skjoldet (Figur 2).

  2. Fastgør den højre skærm løst oven på skjoldet med 1 bolt (½" x 1") og 2 tapbolte (⅜" x 1"), 1 møtrik (½"), 1 spændeskive (½") og 2 flangemøtrikker (⅜") som vist i Figur 2.

  3. Fastgør den højre skærm løst på den bageste skærm med 1 bolt (⅜" x 1") og 1 møtrik (⅜") som vist i Figur 2.

  4. Monter den venstre skærm på skjoldet (Figur 2).

  5. Fastgør den venstre skærm løst oven på skjoldet med 3 tapbolte (⅜" x 1") og 3 flangemøtrikker (⅜") som vist i Figur 2.

  6. Fastgør den venstre skærm løst på den bageste skærm med 1 bolt (⅜" x 1") og 1 møtrik (⅜") som vist i Figur 2.

  7. Spænd først boltene og derefter møtrikkerne.

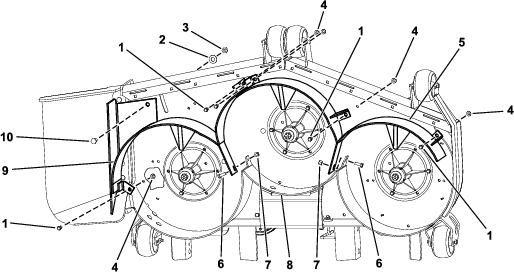

g316032

Figur 2

  1. Tapbolt (⅜" x 1")
  2. Spændeskive (½")
  3. Møtrik (½")
  4. Flangemøtrik (⅜ tomme)
  5. Venstre afskærmning
  6. Bolt (3/8 x 1 tomme)
  7. Møtrik (3/8 tomme)
  8. Bageste skærm
  9. Højre skærm
  10. Bolt (½" x 1")

Montering af skærmene

Til skjolde på 152 cm

Dele, der skal bruges til dette trin:

Venstre skærm1
Bolt (3/8 x 1 tomme)2
Møtrik (3/8 tomme)2
Tapbolt (⅜" x 1")5
Flangemøtrik (3/8")5
Højre skærm1
Bolt (½" x 1")2
Møtrik (½ tomme)2
Spændeskive (½")2

Note: Alle huller i plæneklipperskjoldet er beregnet til montering af de nye skærme.

  1. Monter den højre skærm på skjoldet (Figur 3).

  2. Fastgør den højre skærm løst oven på skjoldet med 2 bolte (½" x 1"), 2 tapbolte (⅜" x 1"), 2 møtrikker (½"), 2 spændeskiver (½") og 2 flangemøtrikker (⅜") som vist i Figur 3.

  3. Fastgør den højre skærm løst på den bageste skærm med 1 bolt (⅜" x 1") og 1 møtrik (⅜") som vist i Figur 3.

  4. Monter den venstre skærm på skjoldet (Figur 3).

  5. Fastgør den venstre skærm løst oven på skjoldet med 3 tapbolte (⅜" x 1") og 3 flangemøtrikker (⅜") som vist i Figur 3.

  6. Fastgør den venstre skærm løst på den bageste skærm med 1 bolt (⅜" x 1") og 1 møtrik (⅜") som vist i Figur 3.

  7. Spænd først boltene og derefter møtrikkerne.

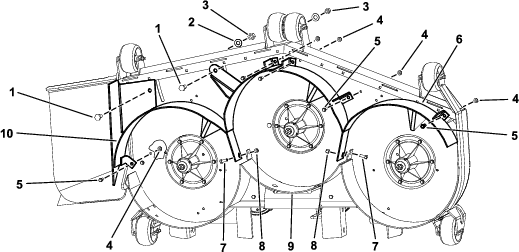

g316075

Figur 3

  1. Bolt (½" x 1")
  2. Spændeskive (½")
  3. Møtrik (½")
  4. Flangemøtrik (⅜")
  5. Tapbolt (⅜" x 1")
  6. Venstre skærm
  7. Bolt (3/8 x 1 tomme)
  8. Møtrik (3/8 tomme)
  9. Bageste skærm
  10. Højre skærm

Montering af skærmene

Til skjolde på 183 cm

Dele, der skal bruges til dette trin:

Venstre skærm1
Bolt (3/8 x 1 tomme)2
Møtrik (3/8 tomme)2
Tapbolt (⅜" x 1")5
Flangemøtrik (3/8")5
Højre skærm1
Bolt (½" x 1")2
Møtrik (½ tomme)2
Spændeskive (½")2

Note: Alle huller i plæneklipperskjoldet er beregnet til montering af de nye skærme.

  1. Monter den højre skærm på skjoldet (Figur 4).

  2. Fastgør den højre skærm løst oven på skjoldet med 2 bolte (½" x 1"), 2 tapbolte (⅜" x 1"), 2 møtrikker (½"), 2 spændeskiver (½") og 2 flangemøtrikker (⅜") som vist i Figur 4.

  3. Fastgør den højre skærm løst på den bageste skærm med 1 bolt (⅜" x 1") og 1 møtrik (⅜") som vist i Figur 4.

  4. Monter den venstre skærm på skjoldet (Figur 4).

  5. Fastgør den venstre skærm løst oven på skjoldet med 3 tapbolte (⅜" x 1") og 3 flangemøtrikker (⅜") som vist i Figur 4.

  6. Fastgør den venstre skærm løst på den bageste skærm med 1 bolt (⅜" x 1") og 1 møtrik (⅜") som vist i Figur 4.

  7. Spænd først boltene og derefter møtrikkerne.

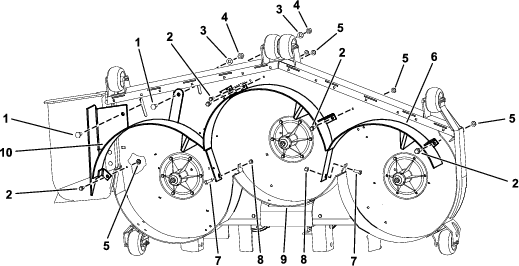

g316077

Figur 4

  1. Bolt (½" x 1")
  2. Tapbolt (⅜" x 1")
  3. Spændeskive (½")
  4. Møtrik (½")
  5. Flangemøtrik (⅜ tomme)
  6. Venstre afskærmning
  7. Bolt (3/8 x 1 tomme)
  8. Møtrik (3/8 tomme)
  9. Bageste skærm
  10. Højre skærm

Montering af udsparkerne

Kun til skjolde på 183 cm

Dele, der skal bruges til dette trin:

Udsparker1
Bolt (⅜" x 1")4
Låsemøtrik (⅜ tomme)4

  1. Fjern de eksisterende bolte og møtrikker i hullerne til udsparkerne (Figur 5).

  2. Monter de nye udsparkere på plæneklipperskjoldet på placeringerne, der er vist i Figur 5.

  3. Fastgør udsparkerne med 4 bræddebolte (5/16" x 1") og 4 låsemøtrikker (5/16") som vist i Figur 5.

    g316078

    Figur 5

    1. Låsemøtrik (⅜")
    2. Udsparker
    3. Bolt (⅜" x 1")
