Recycler®-Kit

Führen Sie die folgenden Schritte aus, um die Maschine für die Montage des Gebläses und Finishingkits vorzubereiten.

1. Kuppeln Sie die Zapfwelle aus, stellen die Fahrantriebshebel in die ARRETIERTE NEUTRAL-Stellung und aktivieren die Feststellbremse.

2. Stellen Sie vor dem Verlassen der Bedienungsposition den Motor ab, ziehen den Schlüssel ab und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

3. Reparieren Sie verbogene oder beschädigte Bereiche der Mähwerkabdeckung und ersetzen Sie fehlende Teile.

4. Entfernen Sie jegliche Rückstände von der Mähwerkabdeckung bzw. vom Heck der Maschine, um die Installation zu erleichtern.

Entfernen Sie die vorhandenen Messer von den Spindeln, siehe Bedienungsanleitung.

Note: In den nachfolgenden Schritten werden die Schrauben in das Mähwerk geschraubt. Entfernen Sie zuerst die Muttern und dann die Schrauben.

1. Entfernen Sie die Haltenocken, Scheiben, Mutter und Schraube, mit denen das verstellbare Richtungsablenkblech befestigt ist (Bild 1).

2. Entfernen Sie die Schrauben und Muttern, mit denen das linke Ablenkblech befestigt ist (Bild 1).

3. Entfernen Sie die Schrauben und Muttern, mit denen das Auswurfablenkblech befestigt ist (Bild 1).

   Note: Bewahren Sie die Ablenkbleche und die Befestigungen für das Umrüsten auf den Seitenauswurf auf.



   Bild 1

   Bild zeigt 183-cm-Mähwerk

   1. Nocke gesperrt
   2. Unterlegscheibe
   3. Sicherungsmutter
   4. Linkes vorderes Ablenkblech
   5. Schraube
   6. Rechtes verstellbares Richtungsablenkblech
   7. Auswurfablenkblech

Für diesen Arbeitsschritt erforderliche Teile:

Note: Alle Löcher für das Einbauen neuer Ablenkbleche sind in den Mähwerken vorgebohrt.

1. Montieren Sie das rechte Ablenkblech am Mähwerk (Bild 2).

2. Befestigen Sie das rechte Ablenkblech mit einer Schraube (½“ x 1“), zwei Blechschrauben (⅜" x 1"), einer Mutter (½“), einer Unterlegscheibe (½“) und zwei Bundmuttern (⅜") lose an der Oberseite des Mähwerks, wie in Bild 2 dargestellt.

3. Befestigen Sie das rechte Ablenkblech mit einer Schraube (⅜" x 1") und einer Mutter (⅜") am hinteren Ablenkblech, wie in Bild 2 dargestellt.

4. Montieren Sie das linke Ablenkblech am Mähwerk (Bild 2).

5. Befestigen Sie das linke Ablenkblech mit drei Blechschrauben (⅜" x 1") und drei Bundmuttern (⅜") lose an der Oberseite des Mähwerks, wie in Bild 2 dargestellt.

6. Befestigen Sie das linke Ablenkblech mit einer Schraube (⅜" x 1") und einer Mutter (⅜") am hinteren Ablenkblech, wie in Bild 2 dargestellt.

7. Ziehen Sie die Schrauben und Muttern fest.

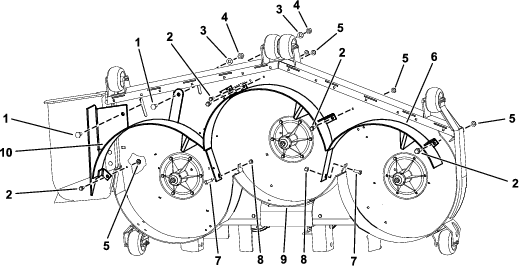

Bild 2

1. Blechschraube (⅜" x 1")
2. Scheibe (½")
3. Mutter (½")
4. Bundmutter (⅜")
5. Linkes Ablenkblech
6. Schraube (⅜" x 1")
7. Mutter (⅜")
8. Hinteres Ablenkblech
9. Rechtes Ablenkblech
10. Schraube (½" x 1")

Für diesen Arbeitsschritt erforderliche Teile:

Note: Alle Löcher für das Einbauen neuer Ablenkbleche sind in den Mähwerken vorgebohrt.

1. Montieren Sie das rechte Ablenkblech am Mähwerk (Bild 3).

2. Befestigen Sie das rechte Ablenkblech mit zwei Schrauben (½“ x 1“), zwei Blechschrauben (⅜" x 1"), zwei Muttern (½"), zwei Unterlegscheiben (½“) und zwei Bundmuttern (⅜") lose an der Oberseite des Mähwerks, wie in Bild 3 dargestellt.

3. Befestigen Sie das rechte Ablenkblech mit einer Schraube (⅜" x 1") und einer Mutter (⅜") am hinteren Ablenkblech, wie in Bild 3 dargestellt.

4. Montieren Sie das linke Ablenkblech am Mähwerk (Bild 3).

5. Befestigen Sie das linke Ablenkblech mit drei Blechschrauben (⅜" x 1") und und drei Bundmuttern (⅜") lose an der Oberseite des Mähwerks, wie in Bild 3 dargestellt.

6. Befestigen Sie das linke Ablenkblech mit einer Schraube (⅜" x 1") und einer Mutter (⅜") am hinteren Ablenkblech, wie in Bild 3 dargestellt.

7. Ziehen Sie die Schrauben und Muttern fest.

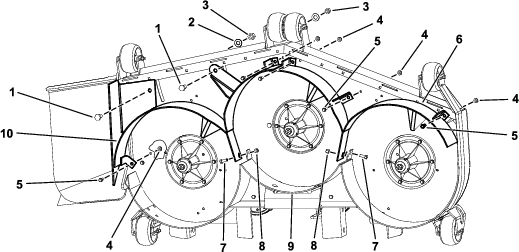

Bild 3

1. Schraube (½" x 1")
2. Scheibe (½")
3. Mutter (½")
4. Bundmutter (⅜")
5. Blechschraube (⅜" x 1")
6. Linkes Ablenkblech
7. Schraube (⅜" x 1")
8. Mutter (⅜")
9. Hinteres Ablenkblech
10. Rechtes Ablenkblech

Für diesen Arbeitsschritt erforderliche Teile:

Note: Alle Löcher für das Einbauen neuer Ablenkbleche sind in den Mähwerken vorgebohrt.

1. Montieren Sie das rechte Ablenkblech am Mähwerk (Bild 4).

2. Befestigen Sie das rechte Ablenkblech mit zwei Schrauben (½“ x 1“), zwei Blechschrauben (⅜" x 1"), zwei Muttern (½“), zwei Unterlegscheiben (½“) und zwei Bundmuttern (⅜") lose an der Oberseite des Mähwerks, wie in Bild 4 dargestellt.

3. Befestigen Sie das rechte Ablenkblech mit einer Schraube (⅜" x 1") und einer Mutter (⅜") am hinteren Ablenkblech, wie in Bild 4 dargestellt.

4. Montieren Sie das linke Ablenkblech am Mähwerk (Bild 4).

5. Befestigen Sie das linke Ablenkblech mit drei Blechschrauben (⅜" x 1") und drei Bundmuttern (⅜") lose an der Oberseite des Mähwerks, wie in Bild 4 dargestellt.

6. Befestigen Sie das linke Ablenkblech mit einer Schraube (⅜" x 1") und einer Mutter (⅜") am hinteren Ablenkblech, wie in Bild 4 dargestellt.

7. Ziehen Sie die Schrauben und Muttern fest.

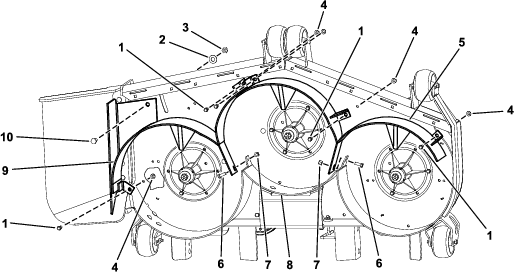

Bild 4

1. Schraube (½" x 1")
2. Blechschraube (⅜" x 1")
3. Scheibe (½")
4. Mutter (½")
5. Bundmutter (⅜")
6. Linkes Ablenkblech
7. Schraube (⅜" x 1")
8. Mutter (⅜")
9. Hinteres Ablenkblech
10. Rechtes Ablenkblech

Für diesen Arbeitsschritt erforderliche Teile:

1. Entfernen Sie die vorhandenen Schrauben und Muttern in den Löchern für die Ablenkbleche (Bild 5).

2. Bringen Sie die Ablenkblech an der in Bild 5 dargestellten Stelle am Mähwerk an.

3. Befestigen Sie die Ablenkbleche mit vier Schlossschrauben (5/16" x 1") und vier Sicherungsmuttern (5/16"), wie in Bild 5 dargestellt.



   Bild 5

   1. Sicherungsmutter (⅜")
   2. Ablenkblech
   3. Bolzen (⅜" x 1")
