Recycler®-set

TURBO FORCE® maaier met zijafvoer van 132 cm, 152 cm of 183 cm

Model No. 140-8016-Serial No. and Up

Model No. 140-8017-Serial No. and Up

Model No. 140-8018-Serial No. and Up

Installatie

Note: Bepaal vanuit de normale bedieningspositie de linker- en rechterzijde van de machine.

De machine voorbereiden

Voer de onderstaande procedure uit om de machine voor te bereiden voor het bevestigen van de blazer en egalisatieset.

  1. Schakel de aftakas uit, zet de rijhendels in de VERGRENDELDE NEUTRAALSTAND en stel de parkeerrem in werking.

  2. Zet de motor af, verwijder het contactsleuteltje en wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen voordat u de bestuurderspositie verlaat.

  3. Herstel alle gebogen of beschadigde delen van het maaidek en vervang eventuele ontbrekende onderdelen.

  4. Verwijder eventueel vuil van het maaidek of de achterzijde van de machine om de montage te vergemakkelijken.

De bestaande messen verwijderen

Verwijder de bestaande messen van de assen; raadpleeg de Gebruikershandleiding.

De bestaande schotten verwijderen

Note: In de volgende stappen worden de bouten in het maaidek gedraaid. Verwijder eerst de moeren en dan pas de bouten.

  1. Verwijder de sluitnokken, ringen, de moer en de bout van het afstelbare afvoerschot (Figuur 1).

  2. Verwijder de bouten en moeren waarmee het linkerschot is bevestigd (Figuur 1).

  3. Verwijder de bouten en moeren waarmee de uitwerpplaat is bevestigd (Figuur 1).

    Note: Bewaar de schotten en het bevestigingsmateriaal voor als u weer wilt omschakelen naar zijlossing.

    g316018

    Figuur 1

    Maaidek van 183 cm afgebeeld

    1. Sluitnok
    2. Ring
    3. Borgmoer
    4. Schot links vooraan
    5. Bout
    6. Rechter afstelbaar afvoerschot
    7. Uitwerpplaat

De schotten monteren

Voor maaidekken van 132 cm

Benodigde onderdelen voor deze stap:

Linkerschot1
Bout (⅜" x 1")2
Moer (⅜")2
Tapbout (⅜" x 1")5
Flensmoer (⅜")5
Rechterschot1
Bout (½" x 1")1
Moer (½")1
Ring (½")1

Note: Alle openingen voor het plaatsen van de nieuwe schotten zijn al voorgeboord in het maaidek.

  1. Monteer het rechterschot in het maaidek (Figuur 2).

  2. Bevestig het rechterschot losjes aan de bovenkant van het maaidek met 1 bout (½" x 1"), 2 tapbouten (⅜" x 1"), 1 moer (½"), 1 ring (½") en 2 flensmoeren (⅜") zoals getoond in Figuur 2.

  3. Bevestig het rechterschot losjes aan het achterste schot met 1 bout (⅜" x 1") en 1 moer (⅜") zoals getoond in Figuur 2.

  4. Monteer het linkerschot in het maaidek (Figuur 2).

  5. Bevestig losjes het linkerschot aan de bovenkant van het maaidek met 3 tapbouten (⅜" x 1") en 3 flensmoeren (⅜") zoals getoond in Figuur 2.

  6. Bevestig het linkerschot losjes aan het achterste schot met 1 bout (⅜" x 1") en 1 moer (⅜") zoals getoond in Figuur 2.

  7. Draai eerst de bouten vast en vervolgens de moeren.

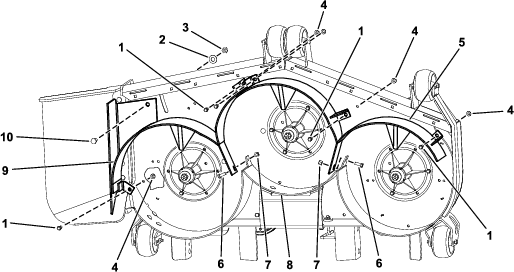

g316032

Figuur 2

  1. Tapbout (⅜" x 1")
  2. Ring (½")
  3. Moer (½")
  4. Flensmoer (⅜")
  5. Linkerschot
  6. Bout (⅜" x 1")
  7. Moer (⅜")
  8. Achterste schot
  9. Rechterschot
  10. Bout (½" x 1")

De schotten monteren

Voor maaidekken van 152 cm

Benodigde onderdelen voor deze stap:

Linkerschot1
Bout (⅜" x 1")2
Moer (⅜")2
Tapbout (⅜" x 1")5
Flensmoer (⅜")5
Rechterschot1
Bout (½" x 1")2
Moer (½")2
Ring (½")2

Note: Alle openingen voor het plaatsen van de nieuwe schotten zijn al voorgeboord in het maaidek.

  1. Monteer het rechterschot in het maaidek (Figuur 3).

  2. Bevestig het rechterschot losjes aan de bovenkant van het maaidek met 2 bouten (½" x 1"), 2 tapbouten (⅜" x 1"), 2 moeren (½"), 2 ringen (½") en 2 flensmoeren (⅜") zoals getoond in Figuur 3.

  3. Bevestig het rechterschot losjes aan het achterste schot met 1 bout (⅜" x 1") en 1 moer (⅜") zoals getoond in Figuur 3.

  4. Monteer het linkerschot in het maaidek (Figuur 3).

  5. Bevestig losjes het linkerschot aan de bovenkant van het maaidek met 3 tapbouten (⅜" x 1") en 3 flensmoeren (⅜") zoals getoond in Figuur 3.

  6. Bevestig het linkerschot losjes aan het achterste schot met 1 bout (⅜" x 1") en 1 moer (⅜") zoals getoond in Figuur 3.

  7. Draai eerst de bouten vast en vervolgens de moeren.

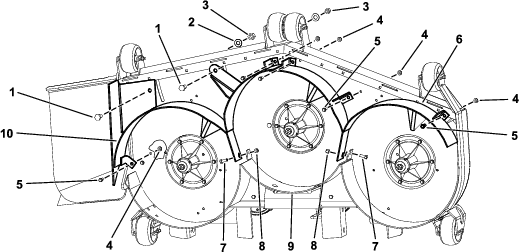

g316075

Figuur 3

  1. Bout (½" x 1")
  2. Ring (½")
  3. Moer (½")
  4. Flensmoer (⅜")
  5. Tapbout (⅜" x 1")
  6. Linkerschot
  7. Bout (⅜" x 1")
  8. Moer (⅜")
  9. Achterste schot
  10. Rechterschot

De schotten monteren

Voor maaidekken van 183 cm

Benodigde onderdelen voor deze stap:

Linkerschot1
Bout (⅜" x 1")2
Moer (⅜")2
Tapbout (⅜" x 1")5
Flensmoer (⅜")5
Rechterschot1
Bout (½" x 1")2
Moer (½")2
Ring (½")2

Note: Alle openingen voor het plaatsen van de nieuwe schotten zijn al voorgeboord in het maaidek.

  1. Monteer het rechterschot in het maaidek (Figuur 4).

  2. Bevestig het rechterschot losjes aan de bovenkant van het maaidek met 2 bouten (½" x 1"), 2 tapbouten (⅜" x 1"), 2 moeren (½"), 2 ringen (½") en 2 flensmoeren (⅜") zoals getoond in Figuur 4.

  3. Bevestig het rechterschot losjes aan het achterste schot met 1 bout (⅜" x 1") en 1 moer (⅜") zoals getoond in Figuur 4.

  4. Monteer het linkerschot in het maaidek (Figuur 4).

  5. Bevestig losjes het linkerschot aan de bovenkant van het maaidek met 3 tapbouten (⅜" x 1") en 3 flensmoeren (⅜") zoals getoond in Figuur 4.

  6. Bevestig het linkerschot losjes aan het achterste schot met 1 bout (⅜" x 1") en 1 moer (⅜") zoals getoond in Figuur 4.

  7. Draai eerst de bouten vast en vervolgens de moeren.

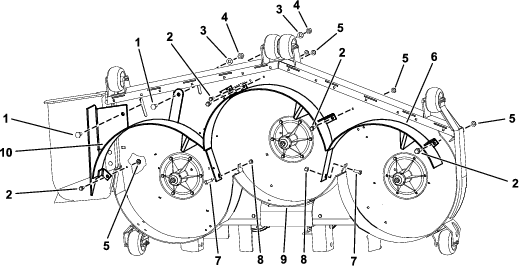

g316077

Figuur 4

  1. Bout (½" x 1")
  2. Tapbout (⅜" x 1")
  3. Ring (½")
  4. Moer (½")
  5. Flensmoer (⅜")
  6. Linkerschot
  7. Bout (⅜" x 1")
  8. Moer (⅜")
  9. Achterste schot
  10. Rechterschot

De kickers monteren

Uitsluitend voor maaidekken van 183 cm

Benodigde onderdelen voor deze stap:

Kicker1
Bout (⅜" x 1")4
Borgmoer (⅜")4

  1. Verwijder de bestaande bouten en moeren in de openingen voor de kickers (Figuur 5).

  2. Monteer de nieuwe kickers aan het maaidek in de locaties getoond in Figuur 5.

  3. Bevestig de kickers met 4 slotbouten (5/16" x 1") en 4 borgmoeren (5/16") zoals getoond in Figuur 5.

    g316078

    Figuur 5

    1. Borgmoer (⅜")
    2. Kicker
    3. Bout (⅜" x 1")
