Kit de rayado

1. Instale el soporte de montaje derecho del kit de rayado como se indica a continuación:

   1. Localice el patín derecho en la parte trasera de la carcasa de corte (Figura 1).

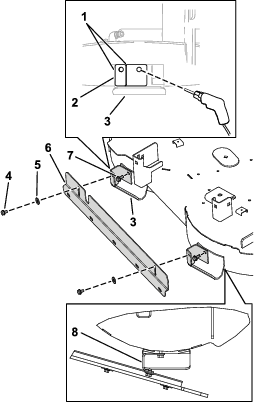

      Figura 1

      1. Alinear los bordes izquierdo y superior del soporte y del patín
      2. Soporte de montaje
      3. Patín
      4. Tornillo con arandela prensada (5/16" x ½", autorroscante)
      5. Arandela plana (5/16")
      6. Pletina de sujeción
      7. Tornillo con arandela prensada (5/16" x ¾", autorroscante)
      8. Instalación del soporte del kit de rayado – patín derecho

   2. Coloque la pata más larga del soporte de montaje del kit de rayado contra el patín derecho.

      Alinee el borde izquierdo del soporte de montaje con el borde izquierdo del patín, y el borde superior del soporte de montaje con el borde superior del patín (Figura 1).

   3. Marque el contorno del taladro del soporte de montaje en el patín (Figura 1).

   4. Retire el soporte. Marque con un punzón el centro del contorno marcado en el patín derecho.

   5. Perfore un taladro (9/32") en el patín derecho, en la posición marcada con el punzón (Figura 1).

   6. Coloque la pata más larga del soporte de montaje contra el patín derecho.

      Alinee el taladro del soporte de montaje con el taladro perforado en el patín.

   7. Sujete el soporte usando un tornillo con arandela prensada (5/16" x ¾", autorroscante), como se muestra en la Figura 1.

2. Instale el soporte de montaje izquierdo del kit de rayado como se indica a continuación:

   1. Localice el patín izquierdo en la parte trasera de la carcasa de corte (Figura 1).

   2. Coloque la pata más larga del soporte de montaje del kit de rayado contra el patín izquierdo. Alinee el borde izquierdo del soporte de montaje con el borde izquierdo del patín, y el borde superior del soporte de montaje con el borde superior del patín izquierdo (Figura 1).

      Note: Asegúrese de que el taladro de la pata corta del soporte de montaje está alineado con la ranura de la pletina de sujeción. Si es necesario, ajuste la posición del soporte de montaje izquierdo hacia la izquierda o hacia la derecha en el patín, para que quede alineado con la ranura de la pletina de sujeción.

   3. Marque el contorno del taladro del soporte de montaje en el patín (Figura 1).

   4. Retire el soporte. Marque con un punzón el centro del contorno marcado en el patín derecho.

   5. Perfore un taladro (9/32") en el patín derecho, en la posición marcada con el punzón (Figura 1).

   6. Coloque la pata más larga del soporte de montaje contra el patín izquierdo. Alinee el taladro del soporte de montaje con el taladro perforado en el patín.

   7. Sujete el soporte usando un tornillo con arandela prensada (5/16" x ¾", autorroscante), como se muestra en la Figura 1.

1. Posicione la pletina de sujeción con la pestaña de montaje hacia arriba y junto a la carcasa (con la pestaña de la rasqueta hacia abajo y separado de la carcasa), como se muestra en la Figura 1.

2. Alinee el extremo superior de la ranura de la pestaña de montaje de la pletina de sujeción con el taladro de la pata más corta de cada soporte de montaje instalado en los patines (Figura 1).

3. Sujete la pletina de sujeción a los soportes de montaje con 2 tornillos con arandela prensada (5/16" x ½", autorroscantes) y 2 arandelas planas (5/16"), como se muestra en la Figura 1.

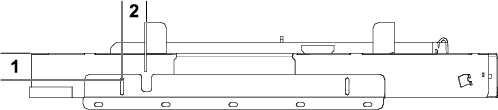

1. Corte la rasqueta en las muescas, como se muestra en la Figura 2.



   Figura 2

2. Instale las 5 tuercas rápidas en la pletina de sujeción (Figura 3).

3. Sujete la rasqueta a la pletina de sujeción y a las tuercas rápidas usando 5 tornillos de cabeza hexagonal (¼" x ¾") y 5 arandelas (Figura 3).

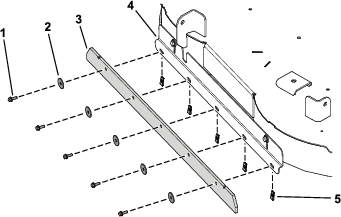

   Figura 3

   1. Tornillo de cabeza hexagonal (¼" x ¾")
   2. Arandela
   3. Rasqueta
   4. Pletina de sujeción
   5. Tuerca rápida

1. Localice los patines izquierdo y derecho en la parte trasera de la carcasa de corte.

2. Alinee la pletina de sujeción de manera que la pestaña de montaje quede hacia arriba, hacia la carcasa de corte.

3. Centre la pestaña de la rasqueta de la pletina de sujeción entre los patines y alinee el borde superior de la pletina de sujeción con los bordes superiores de los patines.

4. Utilizando la pletina de sujeción como plantilla, marque 2 posiciones en la parte superior de la ranura de la pletina de sujeción (Figura 4).

5. Perfore 2 taladros (9/32") en los patines (Figura 4).



   Figura 4

   1. Perforar aquí.

6. Sujete la pletina de sujeción a los patines con 2 tornillos con arandela prensada (5/16" x ¾", autorroscantes) y 2 arandelas planas (5/16"), como se muestra en la Figura 5.



   Figura 5

   1. Tornillo con arandela prensada (5/16" x ¾", autorroscante)
   2. Arandela plana (5/16")
   3. Patín
   4. Pletina de sujeción

1. Instale las 5 tuercas rápidas en la pletina de sujeción (Figura 6).

2. Sujete la rasqueta a la pletina de sujeción y a las tuercas rápidas usando 5 tornillos de cabeza hexagonal (¼" x ¾") y 5 arandelas (Figura 6).

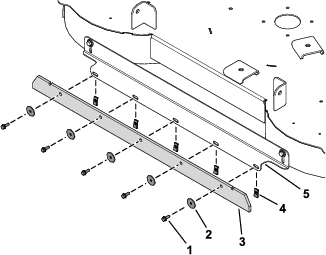

   Figura 6

   1. Tornillo de cabeza hexagonal (¼" x ¾")
   2. Arandela
   3. Rasqueta
   4. Tuerca rápida
   5. Pletina de sujeción

1. Usando la pletina de sujeción como plantilla, perfore 2 taladros (9/32") en la carcasa de corte usando las dimensiones indicadas en la Figura 7.



   Figura 7

   1. 62 mm (2-7/16")
   2. 53 mm (2-1/16")

2. Sujete la pletina de sujeción a la carcasa de corte con los 2 tornillos con arandela prensada (5/16" x ½", autorroscantes) y 2 arandelas planas (5/16"), como se muestra en la Figura 8.

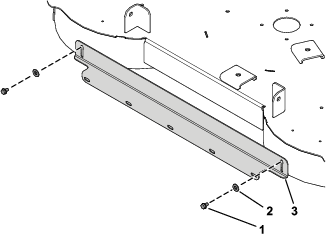

   Figura 8

   1. Tornillo con arandela prensada (5/16" x ½", autorroscante)
   2. Arandela plana (5/16")
   3. Pletina de sujeción

1. Instale las 5 tuercas rápidas en la pletina de sujeción (Figura 9).

2. Sujete la rasqueta a la pletina de sujeción y a las tuercas rápidas usando 5 tornillos de cabeza hexagonal (¼" x ¾") y 5 arandelas (Figura 9).



   Figura 9

   1. Tornillo de cabeza hexagonal (¼" x ¾")
   2. Arandela
   3. Rasqueta
   4. Pletina de sujeción
   5. Tuerca rápida

1. Usando la pletina de sujeción como plantilla, perfore 2 taladros (9/32") en la carcasa de corte usando las dimensiones indicadas en la Figura 10.



   Figura 10

   1. 64 mm (2½")
   2. 99 mm (3⅞")

2. Sujete la pletina de sujeción a la carcasa de corte con los 2 tornillos con arandela prensada (5/16" x ½", autorroscantes) y 2 arandelas planas (5/16"), como se muestra en la Figura 11.



   Figura 11

   1. Tornillo con arandela prensada (5/16" x ½", autorroscante)
   2. Arandela plana (5/16")
   3. Pletina de sujeción

1. Instale las 5 tuercas rápidas en la pletina de sujeción (Figura 12).

2. Sujete la rasqueta a la pletina de sujeción y a las tuercas rápidas usando 5 tornillos de cabeza hexagonal (¼" x ¾") y 5 arandelas (Figura 12).



   Figura 12

   1. Tornillo de cabeza hexagonal (¼" x ¾")
   2. Arandela
   3. Rasqueta
   4. Tuerca rápida
   5. Pletina de sujeción

• Un césped suave en el que las huellas de los neumáticos son muy visibles suele producir un buen rayado.

• Un césped más duro en el que las huellas de los neumáticos apenas se ven suele producir un rayado pobre.

• Los tipos de césped de clima frío encontrados en zonas del norte suelen producir un buen rayado.

• Los tipos de césped de clima cálido encontrados en zonas del sur suelen producir un rayado menos pronunciado.

• Los céspedes de zonas de transición pueden producir un buen rayado en algunas zonas y en algunas partes de la temporada de crecimiento, pero dar resultados menos satisfactorios en otras zonas o en otros momentos de la temporada.

• Algunos tipos de césped producen un contraste más pronunciado si se deja el césped muy corto. Otros tipos de césped, o céspedes con diferente contenido de humedad, dan mejor contraste cuando se siegan con una altura de corte mayor. Experimente para averiguar cómo se producen los mejores resultados para su caso particular.

Depende de cómo se refleje la luz en el césped.

• Los patrones de siega en sentido este-oeste suelen producir mayor contraste que los patrones norte-sur.

• El contraste del patrón de rayado es menos visible a mediodía, y más visible por la mañana y por la tarde.

El césped que está doblado hacia el espectador aparece más oscuro, y el césped doblado en el sentido opuesto aparece más claro.

• Los patrones de siega paralelos a la calle o carretera tendrán mayor contraste al acercarse o alejarse del lugar. El contraste del rayado será menos evidente cuando la mirada es perpendicular al sentido de siega.

• Si la finca contiene un punto focal o "mirador", puede ser conveniente segar con un patrón que vaya en general hacia y desde dicho punto.

• Las zonas amplias y llanas suelen dar mejor contraste que las pendientes o las zonas que tengan muchos bordes y mucho perfilado.

• Se puede conseguir un buen contraste segando con el rocío de la mañana.

• Otro modo de obtener un buen contraste es segar dos veces, reduciendo la altura de corte en ½" antes de hacer la segunda pasada.

• La descarga lateral de los recortes puede ocultar las rayas y reducir el efecto de contraste.

• El ensacado puede dejar visibles profundas huellas (por el peso) que reducen el efecto de rayado.

• El mulching a menudo muestra un contraste excelente, mejorando el efecto rayado.

• El tamaño de la zona de siega tiene un efecto sobre el aspecto final. Las zonas grandes pueden tener mejor aspecto si se siegan con un cortacésped grande. Las zonas pequeñas pueden tener un aspecto raro si se siegan con un cortacésped grande.

• Una zona grande con unos cuantos árboles u otros obstáculos suele quedar mejor si el patrón de siega parece atravesar el obstáculo. Por ejemplo, puede ser interesante que las rayas coincidan y continúen al otro lado de un pequeño estanque. Si en el otro lado del estanque el patrón es diferente o va en otro sentido, puede no ser visible.

• Algunas zonas tienen mejor aspecto si se siegan con rayas largas y rectas paralelas a las lindes de la zona. En otras zonas puede quedar mejor un dibujo de rombos en el que ninguna raya esté alineada con una linde. Las zonas onduladas o con estanques a menudo tienen un mejor aspecto con un dibujo fluido de rayas curvas. Un elemento decorativo destacado, como por ejemplo un pequeño estanque, puede quedar resaltado y enmarcado por un dibujo de rayas radiales o en anillos.

• Al principio, durante las 2 primeras semanas de siega, puede ser necesario seguir exactamente el mismo patrón en el mismo sentido pasando por las huellas anteriores. De esta manera se va entrenando el césped para que se doble en el sentido deseado.

• En la semana 3, utilice un patrón de rayado cruzado.

• En las semanas 4 y 5, siga repitiendo el patrón original. Una vez establecido el sentido principal de las rayas, pruebe a alternar el patrón cada semana para crear un efecto de tablero de ajedrez o de cuadros.

• No siegue usando el mismo patrón idéntico semana tras semana. Esto haría que se compactarán las huellas de las ruedas y podría incluso producir surcos u hoyos por donde pasan las ruedas.

• Eleve la carcasa durante los giros. En general, los giros en cada extremo no mejoran el aspecto rayado.

• Al elevar la carcasa se reduce el riesgo de producir un dibujo confuso en cada extremo de las rayas.

• Eleve la carcasa y conduzca por una zona previamente segada para transportar la máquina desde una zona a otra.

• Se puede estropear un bonito dibujo de rayas conduciendo a través del mismo.

• Suele ser mejor segar primero el perímetro para establecer los límites de la zona.

• Si se utiliza la descarga lateral, los recortes deben dirigirse lejos de caminos, aceras, parterres, edificios y otros vehículos. Si la descarga arroja los recortes a una gran distancia, haga pasadas adicionales para evitar tener que recoger luego estos recortes.

• Evite perfilar en exceso. Conducir hacia adelante y hacia atrás, o efectuar maniobras repetidas en diferentes sentidos alrededor de un obstáculo, comprimirá la hierba y deslucirá el aspecto profesional de un trabajo.

• Siga todas las prácticas de siega segura descritas en el Manual del operador. No deje que el patrón de rayado le distraiga y le meta en una situación peligrosa.
