122 cm og 132 cm E-Z Vac™ Twin-sugeopsamlingssystem eller 153 cm og 183 cm E-Z Vac™ Triple-sugeopsamlingssystem

Z Master® G3-plæneklipper

Model No. 78555-Serial No. 400000000 and Up

Model No. 78562-Serial No. 405700000 and Up

Model No. 78563-Serial No. 405700000 and Up

Indledning

Læs disse oplysninger omhyggeligt, så du kan lære at betjene og vedligeholde produktet korrekt samt undgå person- og produktskade. Det er dit ansvar at betjene produktet korrekt og sikkert.

Besøg www. Toro.com for at få materialer om produktsikkerhed og oplæring i betjening, oplysninger om tilbehør, hjælp til at finde en forhandler eller for at registrere dit produkt.

Når du har brug for service, originale Toro-dele eller yderligere oplysninger, bedes du kontakte en autoriseret serviceforhandler eller Toros kundeservice samt have produktets model- og serienummer parat. Figur 1, Figur 2 og Figur 3 angiver, hvor model- og serienummeret er placeret på produktet. Skriv numrene, hvor der er gjort plads til dette.

g003368

Figur 1

  1. Blæsermodel- og serienummerets placering
g009306

Figur 2

Serienummer på 122 cm og 132 cm opsamler

  1. Opsamlermodel- og serienummerets placering
g009416

Figur 3

Serienummer på 153 cm og 183 cm opsamler

  1. Placering af opsamlerens model- og serienummer

Denne betjeningsvejledning beskriver potentielle risici og indeholder sikkerhedsmeddelelser, der angives med advarselssymbolet (Figur 4). Dette angiver en farekilde, der kan medføre alvorlig personskade eller død, hvis du ikke følger de anbefalede forholdsregler.

g000502

Figur 4

  1. Advarselssymbol

Denne betjeningsvejledning bruger to ord til at fremhæve oplysninger. Vigtigt henleder opmærksomheden på særlige mekaniske oplysninger, og Bemærk angiver generel information, som det er værd at lægge særligt mærke til.

Dette produkt overholder alle relevante EU-direktiver. Få yderligere oplysninger i inkorporeringserklæringen bagest i denne udgivelse.

Advarsel

CALIFORNIEN

Advarsel i henhold til erklæring nr. 65

Brug af dette produkt kan medføre eksponering over for kemikalier, der ifølge staten Californien er kræftfremkaldende og giver medfødte defekter eller andre forplantningsskader.

Sikkerhed

  • Bliv fortrolig med anvisningerne for sikker betjening af udstyret samt med betjeningsanordningerne og sikkerhedssymbolerne.

  • Vær ekstra forsigtig med græsfang eller andet udstyr. Dette kan ændre maskinens betjeningsegenskaber og stabilitet.

  • Følg producentens anbefalinger om tilføjelse eller fjernelse af hjulvægte eller modvægte for at forbedre stabiliteten.

  • Brug ikke et græsfang på stejle skråninger. Et tungt græsfang kan føre til, at du mister kontrollen over maskinen, eller at den vælter.

  • Sænk hastigheden, og udvis ekstra forsigtighed på skråninger. Sørg for at køre i den anbefalede retning på skråninger. Plæneforholdene kan påvirke maskinens stabilitet. Vær yderst forsigtig, når du kører nær bratte afsatser.

  • Udfør al bevægelse på skråninger langsomt og gradvis. Foretag ikke pludselige hastigheds- og retningsændringer eller pludselige drejninger.

  • Græsfanget kan hindre udsynet bagud. Vær ekstra forsigtig, når du bakker.

  • Vær forsigtig, når du læsser maskinen på eller af en anhænger eller lastbil.

  • Må aldrig betjenes med udblæsningsdeflektoren hævet, fjernet eller ændret, medmindre der benyttes græsfang.

  • Hold hænder og fødder væk fra bevægelige dele. Undgå at foretage justeringer, når motoren kører.

  • Frakobl kraftudtaget, flyt bevægelseshåndtagene udad til positionen NEUTRAL-LOCKED (neutral låseposition), aktiver parkeringsbremsen, sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

  • Bloker hjulene, før du tømmer græsfanget eller renser slisken.

  • Hvis du fjerner græsfanget, skal du sørge for at montere en eventuel udblæsningsdeflektor eller skærm, der måtte være fjernet, da græsfanget blev monteret. Undlad at betjene plæneklipperen uden at enten hele græsfanget eller græsdeflektoren er monteret.

  • Stands motoren, før du fjerner græsfanget eller renser slisken.

  • Undlad at efterlade græs i græsfanget i længere tid.

  • Græsfangets komponenter udsættes for slid, beskadigelse og forringelser, hvilket kan udsætte dig for fare i form af bevægelige dele eller udslyngning af genstande. Efterse komponenterne hyppigt, og udskift dem med producentens anbefalede dele, når det er nødvendigt.

Sikkerhedsoplysninger om bugsering

  • Det udstyr, der skal bugseres, må kun fastgøres ved bugseringspunktet.

  • Følg anbefalingerne fra redskabets producent om vægtgrænser for udstyr, der bugseres, og bugsering på skråninger.

  • Lad aldrig børn eller andre sidde i eller på udstyr, der bugseres.

  • På skråninger er der risiko for, at udstyr, der bugseres, forårsager tab af trækkraft og mistet herredømme. Reducer den bugserede vægt, og sænk farten.

  • Bremselængden øges i takt med vægten på den bugserede last. Kør langsomt, og vær klar til at bruge ekstra plads til at stoppe.

  • Foretag store sving, så redskabet holdes fri af maskinen.

  • Bugser ikke en last, der vejer mere end bugseringsmaskinen.

Sikkerheds- og instruktionsmærkater

Graphic

Sikkerheds- og instruktionsmærkaterne kan nemt ses af operatøren og er placeret tæt på potentielle risikoområder. Beskadigede eller bortkomne mærkater skal udskiftes.
decal1-653558

1-653558

decal98-5954

98-5954

decal103-3508

103-3508

decal106-0871

106-0871

decal106-3339

106-3339

decal106-5517

106-5517

  1. Advarsel – rør ikke ved den varme overflade.
decal126-4659

126-4659

  1. Advarsel – varm remskive. Lad den køle af.
decal126-9451

126-9451

  1. Fare for udslyngede genstande – Kør ikke blæseren, uden at hele opsamlingssystemet er monteret og låst.
  2. Advarsel – læs betjeningsvejledningen om modvægtsmontering.
  3. Fare for mistet traktion og herredømme eller nedsat stabilitet – Ez Vac-modvægt(e) monteret uden Ez Vac kan medføre tab af traktions- og styrekontrol. Hvis Ez Vac monteres uden Ez Vac-modvægten(e), kan det medføre nedsat stabilitet. Monter kun vægten(e), når Ez Vac er blevet monteret.
decal126-9595

126-9595

  1. Rotationsindikator
  2. Fare forbundet med rotor/roterende skæreknive – Hold hænderne væk fra bevægelige dele. Hold alle sikkerhedsanordninger på plads og i driftsmæssig stand. Ræk ikke ind i blæseren, medmindre rotationsindikatoren er stoppet. Udkobl kraftudtaget, sluk for motoren, tag nøglen ud, og vent til alle bevægelige dele er standset.
decal133-8061

133-8061

decal136-4164

136-4164

  1. Advarsel – læs betjeningsvejledningen.
  2. Advarsel – der skal bæres høreværn.
  3. Fare for udslyngede genstande – betjen ikke blæseren uden at have monteret og låst hele systemet.
  4. Fare for at skære sig/amputation, rotor – hold afstand til bevægelige dele. Hold alle afskærmninger og dæksler på plads.
  5. Fare for at skære sig/amputation, rotor – udkobl kraftudtaget, tag nøglen ud af tændingen, og vent på, at alle de bevægelige dele standser.
  6. Advarsel, mistet vejgreb – betjen ikke, hvis kun modvægtene er monteret. Betjen ikke, hvis kun E-Z Vac-enheden er monteret. Betjen kun, når både E-Z Vac-enheden og modvægtene er monteret.

Opsætning

Note: Maskinens venstre og højre side er som set fra den normale betjeningsposition.

Klargøring af maskinen

Gennemfør den følgende procedure for at klargøre maskinen til fastgørelse af blæseren og finishingsættet.

  1. Udkobl kraftudtaget, flyt bevægelseshåndtagene til positionen NEUTRAL-LOCKED (neutral låseposition), og aktiver parkeringsbremsen.

  2. Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

  3. Reparer alle bøjede eller beskadigede områder på maskinens skjold, og udskift evt. manglende dele.

  4. Fjern snavs på skjoldet eller bagenden af maskinen for nemmere montering.

Montering af sidekofangerne

Dele, der skal bruges til dette trin:

Venstre kofanger1
Højre kofanger1
Bræddebolt (⅜ x 1 ¼  tommer)2
Flangemøtrik (⅜")6

  1. Fjern de møtrikker og bolte, der fastgør sidekofangerne til maskinen (Figur 5).

    Note: Kasser alle møtrikker og kun den ene bolt, som blev fjernet fra hver side.

  2. Monter den nye venstre og højre kofanger med to bræddebolte (⅜ x 1 ¼  tommer), de fire bræddebolte, du fjernede tidligere, og seks flangemøtrikker (⅜ tomme) som vist i Figur 5.

    g009214

    Figur 5

    1. Flangemøtrik (⅜ tomme)
    2. Højre kofanger
    3. Brug eksisterende bolte
    4. Venstre kofanger
    5. Bolt (⅜ x 1 ¼  tommer)

Montering af opsamlerens monteringsbeslag

Dele, der skal bruges til dette trin:

Øverste monteringsbeslag1
Nederste monteringsbeslag1
Bræddebolt (⅜ x 1 ¼  tommer)4
Bræddebolt (½ x 2½ tommer)2
Flangemøtrik (⅜")4
Flangemøtrik (½ tomme)2

  1. Monter det nederste monteringsbeslag på maskinens stel med fire bræddebolte (⅜ x 1¼ tommer) og fire flangemøtrikker (⅜ tomme) som vist i Figur 6.

  2. Monter det øverste monteringsbeslag på venstre og højre sidekofanger med to bræddebolte (½ x 2½ tommer) og to flangemøtrikker (½ tomme) som vist i Figur 6.

    g009215

    Figur 6

    1. Bræddebolt (½ x 2½ tommer)
    2. Øverste monteringsbeslag
    3. Flangemøtrik (½ tomme)
    4. Nederste monteringsbeslag
    5. Bræddebolt (⅜ x 1 ¼  tommer)
    6. Flangemøtrik (⅜ tomme)

Montering af motorhjelmsenhed og poser

Dele, der skal bruges til dette trin:

Hjelmenhed1
Pose (skjolde på 122 cm og 132 cm)2
Pose (skjolde på 153 cm og 183 cm)3
Pind- og låseclipsenhed2

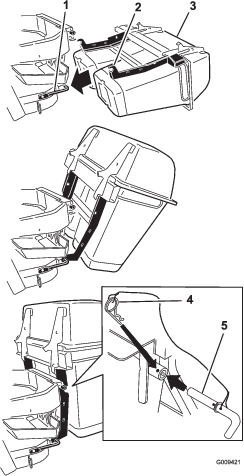

  1. Placer motorhjelmsenheden, så den hviler på bagsiden.

  2. Skub krogene op på det nederste monteringsbeslag (Figur 7).

  3. Drej motorhjelmsenheden op på det nederste opsamlermonteringsbeslag (Figur 7).

  4. Ret hullet i opsamleren ind efter det øverste monteringsbeslag (Figur 7).

  5. Monter pinden, og fastgør den med låseclipsen på begge sider (Figur 7).

    g009421

    Figur 7

    1. Nederste monteringsbeslag
    2. Krog
    3. Motorhjelmsenhed
    4. Låseclips forbundet til snor
    5. Pind forbundet til snoren

  6. Monter posens tap i motorhjelmsenhedens hak (Figur 8 eller Figur 9).

    Note: Gør dette med alle poserne.

    Note: Poserne hviler på opsamlerens ramme.

    g003264

    Figur 8

    Twin-opsamler illustreret

    1. Motorhjelmsenhed
    2. Pose
    3. Posetap
    4. Hak
    5. Opsamlerramme
    g009301

    Figur 9

    Triple-opsamler illustreret

    1. Motorhjelmsenhed
    2. Pose
    3. Posetap
    4. Hak
    5. Opsamlerramme

  7. Sænk opsamlerhjelmen over poserne (Figur 10 eller Figur 11).

    g003268

    Figur 10

    Twin-opsamler illustreret

    1. Motorhjelm
    2. Pose
    3. Opsamlerlås
    4. Låsekrog
    g003265

    Figur 11

    Triple-opsamler illustreret

    1. Motorhjelm
    2. Pose
    3. Opsamlerlås
    4. Låsekrog

  8. Placer opsamlerlåsen under låsekrogen (Figur 12).

  9. Tryk ned på opsamlerlåsen, indtil den låser på plads (Figur 12).

    g003267

    Figur 12

    1. Opsamlerlås
    2. Låsekrog

Montering af lydpottedeflektoren

Dele, der skal bruges til dette trin:

Lydpottedeflektor1
Flangemøtrik (⅜ tomme)2
Bræddebolt (3/8 x 1-1/4 tommer)2

Monter lydpottedeflektoren på siden af opsamlerrammen (Figur 13).

Note: Sørg for, at lydpottedeflektoren er placeret over lydpottens endestykke.

g009417

Figur 13

  1. Lydpottedeflektor
  2. Flangemøtrik (⅜  tomme)
  3. Bræddebolt (⅜  x 1¼ tommer)

Indføring af blæserremmen i blæserenheden

Dele, der skal bruges til dette trin:

Blæserrem (fra blæser- og drevsæt)1

  1. For maskinskjolde på 153 cm og 183 cm skal remmen sættes omkring blæserremskiven (Figur 14).

    g003398

    Figur 14

    Blæser til maskiner på 153 cm og 183 cm

    1. Styreremskive
    2. Maskinskjoldets remskive
    3. Fjeder
    4. Fjedertap
    5. Rem
    6. Blæserremskive

  2. På maskiner på 122 cm og 132 cm skal bolten til remstyret løsnes (Figur 15).

  3. Monter remmen omkring blæserremskiven og den faste styreremskive (Figur 15).

  4. Stram remmens styrebolt.

    g003454

    Figur 15

    1. Styreremskive
    2. Maskinskjoldets remskive
    3. Fjeder
    4. Fjedertap
    5. Rem
    6. Rems styrebolt
    7. Fast styreremskive
    8. Blæserremskive

Montering af blæserenheden

Dele, der skal bruges til dette trin:

Blæserenhed (fra blæser- og drevsættet)1
Fjeder (fra blæser- og drevsættet)1

Advarsel

En utildækket udblæsningsåbning kan resultere i, at der udkastes genstande mod dig eller omkringstående, hvilket kan medføre alvorlig personskade. Der kan også opstå kontakt med skærekniven.

  • Betjen aldrig plæneklipperen uden at have monteret en dækplade, en kværnafskærmning eller en græssliske og et græsfang.

  • Sørg for, at græsdeflektoren er monteret, når græsslisken og græsfanget er afmonteret.

  1. Fjern sideudblæsningsrøret fra plæneklipperskjoldet (Figur 16).

    Note: Gem alle bolte og møtrikker samt sideudblæsningsrøret. Monter sideudblæsningsrøret, når opsamleren og blæseren er blevet fjernet.

    g002519

    Figur 16

    1. Bolt
    2. Afstandsbøsning
    3. Låsemøtrik
    4. Fjeder
    5. Fjeder monteret
    6. Græsdeflektor
    7. Fjederens L-formede ende (placer bag skjoldets kant før montering af bolten)
    8. Fjederens J-formede ende

  2. Skub blæserenhedstappen ind i drejetappens hul (Figur 17 eller Figur 18).

    g009420

    Figur 17

    122 cm og 132 cm plæneklipperskjold illustreret

    1. Blæserenhed
    2. Plæneklipperskjold
    3. Drejetappens hul
    4. Blæseenhedens tap
    g009220

    Figur 18

    153 cm og 183 cm plæneklipperskjold illustreret

    1. Blæserenhed
    2. Plæneklipperskjold
    3. Drejetappens hul
    4. Blæseenhedens tap

  3. Luk blæserenheden for at se, om låsene er justeret korrekt.

    Note: Løsn eller stram bolten, så låsene holder blæserenheden fast mod plæneklipperskjoldet, men så den kan løsnes med hånden (Figur 19).

    g003400

    Figur 19

    1. Lås
    2. Bolt
    3. Blæserenhed

  4. Monter fjederen som vist i Figur 20.

    Note: Sørg for, at krogene er placeret korrekt.

    g003638

    Figur 20

    1. Fjederbelastet styreremskive
    2. Kort krogende
    3. Lang krogende

  5. Træk den fjederbelastede styreremskive tilbage, og før remmen rundt om plæneklipperskjoldets remskive.

    Note: Sørg for, at remmen er ført korrekt rundt om blæserremskiverne (Figur 21).

    g003399

    Figur 21

    1. Plæneklipperskjoldets remskive
    2. Fjederbelastet styreremskive
    3. Blæser

Montering af udblæsningsrør

Dele, der skal bruges til dette trin:

Øverste rør1
Nederste rør1
Bolt (nr. 10 x ¾ tomme)3
Låsemøtrik (nr. 10)3
Spændeskive (7/32 tomme)3

Important: Sørg for, at plæneklipperskjoldet er i den laveste klippehøjde, mens udblæsningsrørene monteres.

Note: Husk at udskifte græsdeflektoren, når opsamleren afmonteres fra maskinen. Se Udskiftning af græsdeflektoren.

  1. Udkobl kraftudtaget, og aktiver parkeringsbremsen.

  2. Sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

  3. Sænk maskinskjoldet til den laveste klippehøjde.

  4. Tag poserne af for at se røret under hjelmen.

  5. Monter det øverste rør på opsamlerens åbning, og træk det tilbage, så gummipakningen stikker ud (Figur 22 eller Figur 23).

    g009304

    Figur 22

    Twin-opsamler illustreret

    1. Øverste rør
    2. Opsamlerens åbning
    3. Opsamlerens hjelm
    g009302

    Figur 23

    Triple-opsamler illustreret

    1. Øverste rør
    2. Opsamlerens åbning
    3. Opsamlerens hjelm

  6. Lad hjelmen være nede, og mål, hvor langt røret er inden i hjelmen.

    Mål fra hjelmpladen til kanten af røret som vist i Figur 24.

    Note: Afstanden skal være 19 mm.

    g003388

    Figur 24

    1. Hjelmplade
    2. Øverste rør
    3. Hjelmen i den sænkede position
    4. 19 mm
    5. Kanten af røret

  7. Når afstanden på 19 mm er opnået, skal du markere, hvor gummipakningen stikker ud på ydersiden af det øverste rør (Figur 25).

    Note: Denne markering skal sikre, at det øverste rør sidder rigtigt, når du borer huller og forbinder det øverste og nederste rør.

    Note: Gummipakningen skal stikke ud fra opsamlerens hjelm.

    g003393

    Figur 25

    1. Øverste rør
    2. Gummipakning, der stikker ud
    3. Opsamlerens hjelm
    4. Marker her mod gummipakningen

  8. Monter det nederste rør på det øverste rør (Figur 26).

    g003424

    Figur 26

    1. Nederste rør
    2. Øverste rør

  9. Skub det nederste rør op på kappen, og lås dem sammen (Figur 27 eller Figur 28).

    Note: Der er en lås øverst og nederst på blæserhuset.

    g003449

    Figur 27

    Twin-opsamler illustreret

    1. Blæserenhed
    2. Nederste rør
    3. Lås (Twin-opsamler illustreret)
    g003423

    Figur 28

    Triple-opsamler illustreret

    1. Blæserenhed
    2. Nederste rør
    3. Lås (Triple-opsamler illustreret)

  10. Sørg for, at maskinskjoldet er i den laveste klippehøjde.

  11. Kontrollér, at markeringen fra Figur 25 stadig er på plads.

  12. Ved hjælp af de tre huller eller mærkerne i det øverste rør som skabelon skal du bore tre huller (7/32 tomme i diameter), hvor det øverste og nederste rør samles (Figur 29).

    g003390

    Figur 29

    1. Opsamlerens hjelm
    2. Øverste rør
    3. Bor huller her med en diameter på 7/32 tomme (brug det øverste hul som skabelon)
    4. Nederste rør
    5. Blæserenhed

  13. Fjern det nederste rør fra blæseren.

  14. Saml det øverste og nederste rør med 3 bolte (nr. 10 x 3/4 tomme), 3 flade spændeskiver (7/32 tomme) og 3 låsemøtrikker (nr. 10), som vist i Figur 30.

    g003392

    Figur 30

    1. Nederste rør
    2. Øverste rør
    3. Flad spændeskive (7/32 tomme)
    4. Låsemøtrik (nr. 10)
    5. Bolt (nr. 10 x ¾ tomme)

  15. Monter det nederste rør på blæserhuset, og fastgør det med låsene.

  16. Monter poserne på opsamleren.

Montering af remskærm

Dele, der skal bruges til dette trin:

Remskærm (fra blæser- og drevsæt)1

  1. Sænk plæneklipperskjoldet til den laveste klippehøjde.

  2. Monter den nye remskærm, så hakkerne på begge sider rækker ud over remskærmens støtter, og fastgør låsen (Figur 32 eller Figur 31).

g009305

Figur 31

122 cm og 132 cm opsamler illustreret

  1. Remskærm
  2. Remskærmsstøtte
  3. Hak
g009303

Figur 32

153 cm og 183 cm opsamler illustreret

  1. Remskærm
  2. Remskærmsstøtte
  3. Hak

Montering af vægtene

Dele, der skal bruges til dette trin:

Styrevægt (om nødvendigt)2
Gaffelbolt2
Låseclips2
Låseskive (3/8 tomme)6
Vægtmonteringsbeslag1
Bolt (3/8 x 1-1/2 tommer)6
Flad spændeskive (3/8 tomme)6
Bræddebolt (5/16 x ¾ tomme)3
Flangemøtrik (5/16 tomme)3
Frontvægt (skjolde på 122 cm, 132 cm og 153 cm)3
Frontvægt [skjolde på 183 cm (serienummer 406294344 og derunder)]1
Frontvægt [skjolde på 183 cm (serienummer 406294345 og derover)]2

For at overholde ANSI/OPEI B71.4-2012-standarden skal maskinen udstyres med vægte.

Forsigtig

Når opsamleren monteres, tilføjes maskinens bagende en betydelig vægt, hvilket kan gøre maskinen ustabil og forårsage, at man mister herredømmet.

Følgende tabel viser, hvilke vægte der anvendes, når en opsamler er monteret.

 Forvægte anvendesStyrevægte anvendes
122 cm maskinskjold med opsamler30
132 cm maskinskjold med opsamler30
153 cm maskinskjold med opsamler32
183 cm maskinskjold med opsamler (serienummer 406294344 og derunder)12
183 cm maskinskjold med opsamler (serienummer 406294345 og derover)22

  1. Monter styrevægte på de forreste styrehjul med en gaffelbolt og en låseclips (Figur 33).

  2. Monter møtrikken på hver fransk skrue, og monter de franske skruer i hver vægt (Figur 33).

  3. Stram den franske skrue, så den berører stellet, og stram derefter kontramøtrikken mod vægten.

    g009224

    Figur 33

    1. Fransk skrue (3/8 x 1½ tommer)
    2. Møtrik (⅜ tomme)
    3. Styrevægt
    4. Låseclips
    5. Gaffelbolt
    6. Monter den franske skrue mod stellet, og stram møtrikken.

  4. Monter vægtmonteringsbeslaget under fodstøtten med 2 bræddebolte (5/16 x ¾ tomme) og 2 flangemøtrikker (5/16 tomme) som vist i Figur 34.

    g009226

    Figur 34

    1. Bræddebolt (5/16 x ¾ tomme)
    2. Vægtmonteringsbeslag
    3. Flangemøtrik (5/16 tomme)

  5. Monter forvægtene oven på fodstøtten (Figur 35).

  6. Fastgør frontvægtene oven på fodstøtten og på vægtmonteringsbeslaget med seks bolte (3/8 x 1 tomme), seks låsespændeskiver (3/8 tomme), tre flangemøtrikker (3/8 tomme) og seks flade spændeskiver (3/8 tomme) som vist i Figur 35.

    g009227

    Figur 35

    1. Forvægt
    2. Flad spændeskive (⅜ tomme)
    3. Låseskive (⅜ tomme)
    4. Bolt (⅜ x 1 tomme)
    5. Hul i fodstøtte
    6. Flangemøtrik (⅜ tomme)
    g009225

    Figur 36

    1. Vægtmonteringsbeslag
    2. Flad spændeskive (⅜ tomme)
    3. Låseskive (⅜ tomme)
    4. Bolt (⅜ x 1 tomme)

Montering af kofangerne

Maskiner med MyRide™ ophængningssystem

Dele, der skal bruges til dette trin:

Støddæmper2
Afstandsbøsning2
Låsemøtrik (5/16 tomme)2

På skjolde på 122 cm, 132 cm, 153 cm og 183 cm (serienummer 406294345 og derover) skal kofangerne monteres i de to udvendige huller af fodbrættet (Figur 37).

g030506

Figur 37

  1. Låsemøtrik
  2. Afstandsbøsning
  3. Støddæmper

På skjolde på 183 cm (serienummer 406294344 og derunder) skal kofangerne monteres i fodbrættets to indvendige huller (Figur 38).

g030507

Figur 38

  1. Låsemøtrik
  2. Afstandsbøsning
  3. Støddæmper

Justering af parkeringsbremsen

Kontroller, at parkeringsbremsen er justeret korrekt. Se brugerhåndbogen for oplysninger om den korrekte procedure.

Kontrol af dæktrykket

Note: Forøg dæktrykket for at udligne den forøgede vægtbelastning.

Kontroller, og forøg lufttrykket i forstyrehjulene og bagdækkene (Figur 39).

Lufttryk i bagdækkene: 1,38 bar

Lufttryk i forstyrehjulene: 1,72 bar

g001055

Figur 39

Betjening

Note: Maskinens venstre og højre side er som set fra den normale betjeningsposition.

Important: Aktiver parkeringsbremsen, når maskinen efterlades uden opsyn, også selvom det kun er i nogle få minutter.

Advarsel

Følg disse fremgangsmåder for at undgå personskade:

  • Sæt dig ind i alle betjenings- og sikkerhedsinstrukser i maskinens betjeningsvejledning, før du benytter dette redskab.

  • Afmonter aldrig opsamleren eller opsamlerrørene, mens motoren kører.

  • Sluk altid motoren, og vent på, at alle bevægelige dele er standset, før der fjernes en blokering i opsamlersystemet.

  • Foretag aldrig vedligeholdelsesarbejde eller reparationer, mens motoren kører.

  • Aktiver parkeringsbremsen.

Advarsel

Hvis ikke der er monteret græsdeflektorafskærmning, opsamlerrør eller en komplet opsamlerenhed, udsætter du dig selv og andre for kontakt med skærekniven og udslyngede genstande. Kontakt med roterende skærekniv(e) og udslyngede genstande vil medføre personskade eller død.

  • Monter altid græsdeflektorafskærmningen, når du afmonterer opsamleren og skifter over til sideudkast.

  • Hvis græsdeflektoren beskadiges, skal den straks udskiftes. Græsdeflektoren leder materialerne ned mod plænen.

  • Placer aldrig hænder eller fødder under plæneklipperskjoldet.

  • Prøv aldrig at rense udkastningsområdet eller skæreknivene, medmindre kraftudtaget sættes på udkoblet, og tændingsnøglen drejes til den slukkede position. Fjern endvidere tændingsnøglen, og fjern tændrørskablet fra tændrøret/ene.

  • Sluk motoren, før du renser udblæsningsslisken.

Forsigtig

Børn eller andre omkringstående kan komme til skade, hvis de flytter eller forsøger at betjene maskinen, når operatøren ikke er til stede.

Fjern altid tændingsnøglen, og aktiver parkeringsbremsen, når du efterlader maskinen uden opsyn, selv hvis det blot er i nogle få minutter.

Placering af den indstillelige skærm

Juster skærmen til position B (midterste position) til opsamling. Se betjeningsvejledningen til maskinen.

g000947

Figur 40

Tømning af græsposerne

De fyldte græsposer er tunge. Vær forsigtig, når du løfter eller håndterer en fuld græspose.

  1. Parker maskinen på en plan overflade, udkobl kraftudtaget, og aktiver parkeringsbremsen.

  2. Løsn opsamlerlåsen.

  3. Åbn opsamlerhjelmen.

  4. Pres det afklippede græs sammen i poserne. Løft op i posen med begge hænder, og hægt den af opsamlerbeslaget.

  5. Tag fat i håndtaget i posens bund, og vip det over til den tomme pose (Figur 41).

    g003357

    Figur 41

    1. Pose
    2. Håndtag i bunden

  6. Gentag proceduren for den anden pose.

  7. Monter posens tap i motorhjelmsenhedens hak i opsamlerens støtteramme.

    Note: Gør dette med alle poser.

  8. Sænk opsamlerhjelmen over poserne.

  9. Lås opsamlerhjelmen.

Fjernelse af blokeringer i opsamlersystemet

Advarsel

Når opsamleren kører, kan blæseren rotere og amputere eller skade hænderne.

  • Stands motoren, og vent på, at alle bevægelige dele stopper, før du justerer, rengør, reparerer eller efterser blæseren, og før du renser slisken. Fjern nøglen.

  • Brug en pind, ikke hænderne, til at fjerne blokeringer i blæseren og røret.

  • Hold ansigt, hænder, fødder og andre kropsdele samt tøj væk fra skjulte, bevægelige eller roterende dele.

  1. Udkobl kraftudtaget, og aktiver parkeringsbremsen.

  2. Sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

  3. Tøm poserne.

  4. Åben det nederste rør.

  5. Fjern rørene fra opsamleren.

  6. Brug en pind eller lignende, ikke dine hænder, til at fjerne blokeringen i rørenheden.

    Note: I de fleste tilfælde kan genstande rystes ud af rørene.

  7. Hvis blæseren er tilstoppet, skal du låse op for opsamlerens blæserenhed, fjerne remmen og åbne den.

  8. Brug en pind eller lignende, ikke dine hænder, til at fjerne blokeringen i blæserenheden.

  9. Når du har fjernet blokeringen, skal hele opsamlersystemet monteres og brugen af maskinen genoptages.

Afmontering af opsamleren

Advarsel

Komponenterne omkring motoren bliver varme, når maskinen har været i drift. Det kan medføre brandsår at røre ved varme komponenter.

  • Rør ikke motorkomponenterne, når de er varme.

  • Lad motoren køle af, før opsamleren afmonteres.

  1. Parker maskinen på en plan overflade, udkobl kraftudtaget, og aktiver parkeringsbremsen.

  2. Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

  3. Løsn det nederste rør fra blæseren og fjern røret fra blæserenheden.

  4. Fjern røret fra opsamlerens hjelm.

  5. Sænk plæneklipperskjoldet til den laveste klippehøjde.

  6. Løsn remskærmen over plæneklipperens remskiveenhed.

  7. Fjern opsamlerens rem fra plæneklipperens remskiveenhed.

  8. Åbn blæserenheden.

  9. Fjern blæserenheden fra drejetappens hul.

  10. Hvis du skifter til sideudkast, skal du sørge for, at græsdeflektoren er monteret og kan sænkes til driftspositionen.

  11. Fjern hjelm- og poseenheden.

Brug af græsdeflektoren

Fare

Hvis ikke der er monteret græsdeflektor, udblæsningsdæksel eller komplet græsfang, udsætter du dig selv og andre for kontakt med skæreknivene og udslyngede genstande. Kontakt med plæneklipperens roterende skærekniv(e) og udslyngede genstande vil medføre personskade eller død.

  • Monter altid græsdeflektorafskærmningen, når du afmonterer opsamleren og skifter over til sideudkast.

  • Hvis græsdeflektoren beskadiges, skal den straks udskiftes. Græsdeflektoren leder materialerne ned mod plænen.

  • Placer aldrig hænder eller fødder under plæneklipperskjoldet.

  • Forsøg aldrig at rengøre udblæsningsområdet eller skæreknivene, medmindre kraftudtaget er slået FRA. Drej tændingsnøglen hen til slukket positionen, hvor den er slået fra.

  • Brug aldrig hænderne til at rydde udkastningsområdet. Brug en pind eller lignende til at rydde udkastningsområdet.

Transport af maskinen

Efterlad ikke græs eller affald i opsamleren under transport af maskinen.

Fare

Hvis maskinen transporteres med græs eller affald i opsamleren, kan den blive beskadiget.

Efterlad ikke græs eller affald i opsamleren under transport af maskinen.

Tip vedrørende betjening

Maskinstørrelse

Husk, at maskinen er længere og bredere, når dette udstyr er installeret. Udstyret eller anden ejendom kan blive beskadiget, hvis du drejer for skarpt, hvor der ikke er plads nok.

Trimning

Trim altid med venstre side af plæneklipperskjoldet. Trim ikke med højre side af plæneklipperskjoldet, da dette kan beskadige opsamlerrørene.

Klippehøjde

For at opnå optimal opsamling skal skjoldets klippehøjde indstilles, så der ikke afskæres mere end 51 til 76 mm eller 1/3 af græshøjden, alt efter hvad der er mindst. Hvis der afskæres mere end dette, reduceres sugesystemets kapacitet.

Klippehyppighed

Klip græsset hyppigt, især når det vokser hurtigt. Hvis græsset bliver for langt, kan det være nødvendigt at klippe det to gange (se Opsamling af langt græs).

Klippeteknik

Du opnår det bedste resultat ved at sørge for, at plæneklipperskjoldet overlapper det område, som du allerede har klippet. Dette bidrager til at reducere motorbelastningen og mindsker risikoen for blokering af blæser og rør.

Opsamlingshastighed

Opsamlingssystemet kan blive blokeret, hvis du kører for hurtigt, og motorhastigheden bliver for langsom. På bakker kan det være nødvendigt at sænke maskinens kørselshastighed. Slå græsset ned ad bakke, når det er muligt.

Forsigtig

Efterhånden som opsamleren bliver fuld, bliver maskinens bagende tungere. Hvis du bremser og starter pludseligt på skråninger, risikerer du at miste herredømmet, eller at maskinen tipper.

  • Undgå pludselig start eller opbremsning ved kørsel op og ned ad skråninger. Undgå at starte op ad skråninger.

  • Hvis du standser maskinen, mens du kører op ad skråninger, skal du koble kraftudtaget fra. Derefter skal du bakke langsomt ned ad skråningen.

  • Undlad at ændre hastighed eller standse på skråninger.

Opsamling af langt græs

Hvis græsset får lov til at vokse længere end normalt, eller hvis græsset er meget vådt, skal klippehøjden forøges i forhold til den normale højde, hvorefter græsset skal slås og opsamles ved denne indstilling. Slå derefter græsset igen ved den lavere, normale indstilling.

Meget langt græs er tungt, og der er risiko for, at det ikke bliver slynget helt ind i opsamleren. Hvis dette sker, kan røret og blæseren blive blokeret. For at undgå blokering af opsamlingssystemet skal græsset slås med en høj klippehøjde, hvorefter plæneklipperskjoldet kan sænkes til normal klippehøjde, og opsamlingsprocessen kan gentages.

Opsamling af vådt græs

Forsøg altid at slå græsset, når det er tørt. Vådt græs kan forårsage blokering.

Nedsættelse af blokeringsrisiko

For at undgå blokering af opsamlingssystemet skal kørselshastigheden sænkes, og græsset slås med en høj klippehøjde, hvorefter plæneklipperskjoldet kan sænkes til normal klippehøjde, og opsamlingsprocessen kan gentages.

Tegn på blokering

Når du opsamler græsset, blæser der normalt en lille smule afklippet græs ud foran plæneklipperskjoldet. Hvis der blæser meget afklippet græs ud, er det tegn på, at opsamleren er fuld, eller at røret er blokeret.

Opsamlingsskæreknive

Under de fleste klippeforhold giver skæreknive i standardhøjden den bedste opsamlingskapacitet.

Toro Atomic-skærekniven anbefales til opsamling af blade under tørre forhold. Under tørre, støvede forhold vil middelplaceringen eller den lave placering af knivene mindske støv og udblæsning af jord, mens de leverer en effektiv luftgennemstrømning i opsamleren.

Kontakt en autoriseret forhandler for at få de rette skæreknive til de forskellige klippeforhold.

Kørsel over kantsten og pålæsning

Hæv altid skjoldet til den højeste position, når maskinen læsses på anhængere eller kører op og ned ad kantsten. Plæneklipperskjoldet kan blive beskadiget, hvis den efterlades i den lavere position, mens det lastes eller kører over en kantsten. Hvis en kantsten er højere end 152 mm, skal den forceres i en skarp vinkel og med skjoldet hævet helt. Vær yderst forsigtig, når du læsser maskinen på en anhænger.

Vedligeholdelse

Skema over anbefalet vedligeholdelse

VedligeholdelsesintervallerVedligeholdelsesprocedure
Efter de første 8 timer
  • Efterse blæserremmen.
  • Efterse opsamleren.
    		•
    Hver anvendelse eller dagligt
  • Rengør hjelmskærmen.
  • Rengør opsamleren.
    		•
    For hver 25 timer
  • Efterse blæserremmen.
    		•
    For hver 50 timer
  • Smør styrearmen.
    		•
    For hver 100 timer
  • Efterse opsamleren.
    		•

    Rengøring af hjelmskærmen

    VedligeholdelsesintervallerVedligeholdelsesprocedure
    Hver anvendelse eller dagligt
  • Rengør hjelmskærmen.
    		•

    Skærmen skal rengøres, hver gang maskinen bruges. Når græsset er vådt, skal den rengøres oftere.

    1. Udkobl kraftudtaget, og aktiver parkeringsbremsen.

    2. Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

    3. Åbn opsamlerhjelmen.

    4. Fjern snavset fra skærmen.

    5. Luk opsamlerhjelmen.

    Rengøring af opsamleren og poserne

    VedligeholdelsesintervallerVedligeholdelsesprocedure
    Hver anvendelse eller dagligt
  • Rengør opsamleren.
    		•

    Opsamleren skal rengøres dagligt.

    1. Vask inder- og ydersiden af opsamlerhjelmen, poserne, røret og undersiden af plæneklipperskjoldet. Brug en mild bilshampoo til at fjerne snavs.

    2. Sørg for at fjerne sammenklumpet græs fra alle dele.

    3. Lad alle delene tørre grundigt efter vask.

    Note: Start, og kør maskinen i et minut, når alle delene er monteret. Derved tørrer de hurtigere.

    Eftersyn af blæserremmen

    VedligeholdelsesintervallerVedligeholdelsesprocedure
    Efter de første 8 timer
  • Efterse blæserremmen.
    		•
    For hver 25 timer
  • Efterse blæserremmen.
    		•

    Kontroller remmene for revner, flossede kanter, brændemærker eller andre skader. Udskift beskadigede remme.

    Udskiftning af blæserremmen på 153 cm og 183 cm maskiner

    1. Udkobl kraftudtaget, flyt bevægelseshåndtagene til positionen NEUTRAL-LOCKED (neutral låseposition), og aktiver parkeringsbremsen.

    2. Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

    3. Træk i den fjederbelastede styreremskive for at løsne remspændingen (Figur 42).

    4. Fjern den eksisterende opsamlerrem fra plæneklipperskjoldet og derefter blæserremskiverne.

    5. Monter den nye rem omkring blæserremskiverne og koblingsremskiven (Figur 42).

      g003398

      Figur 42

      1. Styreremskive
      2. Plæneklipperskjoldets remskive
      3. Fjeder
      4. Fjedertap
      5. Rem
      6. Blæserremskive

    6. Monter fjederen som vist i Figur 43.

      g003638

      Figur 43

      1. Fjederbelastet styreremskive
      2. Kort krogende
      3. Lang krogende

    7. Træk tilbage i den fjederbelastede styreremskive, og monter remmen på den fjederbelastede styreremskive (Figur 42).

    Udskiftning af blæserremmen på 122 cm og 132 cm maskiner

    1. Udkobl kraftudtaget, flyt bevægelseshåndtagene til positionen NEUTRAL-LOCKED (neutral låseposition), og aktiver parkeringsbremsen.

    2. Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

    3. Løsn remmens styrebolt (Figur 44).

    4. Fjern den eksisterende blæserrem.

    5. Monter den nye rem på blæserremskiven (Figur 44).

    6. Monter remmen mellem den faste styreremskive og remmens styrebolt.

    7. Stram remmens styrebolt (Figur 44).

      g003454

      Figur 44

      1. Styreremskive
      2. Plæneklipperskjoldets remskive
      3. Fjeder
      4. Fjedertap
      5. Rem
      6. Rems styrebolt
      7. Fast styreremskive
      8. Blæserremskive

    8. Monter fjederen som vist i Figur 45.

      g003776

      Figur 45

      1. Fjederbelastet styreremskive
      2. Kort krogende
      3. Lang krogende

    9. Monter remmen på den fjederbelastede remskive (Figur 44).

    Kontrol og justering af blæserklinken

    Luk blæserenheden for at se, om låsene er justeret korrekt. Løsn eller stram boltene, så låsene holder blæserenheden sikkert fast mod plæneklipperskjoldet, men så den kan løsnes med hånden.

    g003400

    Figur 46

    1. Lås
    2. Bolt
    3. Blæserenhed

    Smøring af styrearmen

    VedligeholdelsesintervallerVedligeholdelsesprocedure
    For hver 50 timer
  • Smør styrearmen.
    		•

    Smør opsamlerremmens styrearm (Figur 47) hver 50. time.

    g003455

    Figur 47

    Eftersyn af opsamleren

    VedligeholdelsesintervallerVedligeholdelsesprocedure
    Efter de første 8 timer
  • Efterse opsamleren.
    		•
    For hver 100 timer
  • Efterse opsamleren.
    		•

    1. Udkobl kraftudtaget, flyt bevægelseshåndtagene til positionen NEUTRAL-LOCKED (neutral låseposition), og aktiver parkeringsbremsen.

    2. Sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

    3. Kontroller det øverste rør, det nederste rør, opsamlerhjelmen og blæserenheden. Udskift disse dele, hvis de er revnet eller gået i stykker.

    4. Kontroller poserne, opsamleren, opsamlerrammen og skærmen. Udskift alle revnede eller beskadigede dele.

    5. Stram alle møtrikker, bolte og skruer.

    Eftersyn af skæreknivene

    1. Efterse skæreknivene jævnligt, og når en skærekniv rammer et fremmedlegeme.

    2. Hvis skæreknivene er meget slidte eller beskadigede, skal der monteres nye skæreknive. Se betjeningsvejledning til maskinen for at få oplysninger om komplet skæreknivvedligeholdelse.

    Montering af plæneklipperens skæreknive

    Under de fleste klippeforhold giver skæreknive i standardhøjden den bedste opsamlingskapacitet.

    Toro Atomic-skærekniven anbefales til opsamling af blade under tørre forhold. Under tørre, støvede forhold vil middelplaceringen eller den lave placering af knivene mindske støv og udblæsning af jord, mens de leverer en effektiv luftgennemstrømning i opsamleren.

    Kontakt en autoriseret forhandler for at få de rette skæreknive til de forskellige klippeforhold.

    Se maskinens betjeningsvejledning for at få yderligere oplysninger om montering af skæreknive.

    Udskiftning af græsdeflektoren

    Advarsel

    En utildækket udblæsningsåbning kan resultere i, at der udkastes genstande mod dig eller omkringstående, hvilket kan medføre alvorlig personskade. Der kan også opstå kontakt med skærekniven.

    • Betjen aldrig plæneklipperen uden at have monteret en dækplade, en kværnafskærmning eller en græssliske og et græsfang.

    • Sørg for, at græsdeflektoren er i sænket position.

    1. Fjern låsemøtrikken, bolten, fjederen og afstandsbøsningen, som fastholder græsdeflektoren til akselbeslagene (Figur 48).

    2. Fjern den beskadigede eller slidte græsdeflektor.

    3. Placer afstandsklodsen og fjederen på græsdeflektoren. Placer fjederens L-formede ende bag skjoldets kant.

      Note: Sørg for, at fjederens L-formede ende monteres bag skjoldets kant, før bolten monteres som vist i Figur 48

    4. Montering af bolt og møtrik.

    5. Placer fjederens J-formede ende omkring græsdeflektoren (Figur 48).

      Important: Græsdeflektoren skal kunne sænkes ned på plads. Løft deflektoren op for at kontrollere, at den kan sænkes helt ned.

      g002519

      Figur 48

      1. Bolt
      2. Afstandsbøsning
      3. Låsemøtrik
      4. Fjeder
      5. Fjeder (monteret)
      6. Græsdeflektor
      7. Fjederens L-formede ende placeres bag skjoldets kant før montering af bolten
      8. Fjederens J-formede ende

    Opbevaring

    1. Rengør opsamleren. Se Rengøring af opsamleren og poserne.

    2. Efterse opsamleren for skader. Se Eftersyn af opsamleren.

    3. Sørg for, at poserne er tomme og helt tørre.

    4. Kontroller remmen for slid eller revner.

    5. Opbevar maskinen et rent, tørt sted, hvor den ikke udsættes for direkte sollys. Hvis du er nødt til at opbevare maskinen udendørs, så dæk den til med et vejrbestandigt betræk. Dette beskytter plasticdelene og forlænger maskinens levetid.

    Fejlfinding

    ProblemPossible CauseCorrective Action
    Der er en unormal vibration.
    1. Skærekniven(e) er bøjede eller ude af balance.
    2. Skæreknivenes monteringsbolt er løs.
    3. Blæserremskiven eller remskiveenheden er løs.
    4. Opsamlerremmen er slidt.
    5. Blæserens ventilatorvinge(r) er bøjede eller ude af balance.
    1. Monter en eller flere nye skæreknive.
    2. Tilspænd skæreknivenes monteringsbolt.
    3. Tilspænd den løse remskive.
    4. Sæt remmen på igen.
    5. Kontakt en autoriseret serviceforhandler.
    Opsamlingsydelsen er forringet.
    1. Motorhastigheden er lav.
    2. Opsamlerens motorhjelmsskærm er tilstoppet.
    3. Løs opsamlerrem.
    4. Blæseren eller røret er tilstoppet.
    5. Poserne er fulde.
    1. Betjen altid opsamleren ved fuld gas.
    2. Fjern snavs, blade eller græsaffald fra skærmen.
    3. Udskift opsamlerremmen.
    4. Find og fjern det snavs, der har sat sig fast.
    5. Tøm poserne.
    Blæser og rør tilstoppes for ofte.
    1. Poserne er for fulde.
    2. Motorhastigheden er lav.
    3. Græsset er for vådt.
    4. Græsset er for langt.
    5. Skærmen i hjelmen er tilstoppet.
    6. For hurtig kørselshastighed.
    7. Opsamlerremmen er slidt.
    1. Tøm poserne hyppigere.
    2. Betjen altid opsamleren ved fuld gas.
    3. Klip græsset, når det er tørt.
    4. Klip ikke mere end 51-76 mm eller 1/3 af græssets højde, alt efter hvad der måtte være mindst.
    5. Fjern snavs, blade eller græsaffald fra skærmen.
    6. Kør langsommere ved fuld gas.
    7. Sæt remmen på igen.
    Der er udblæsning af snavs.
    1. Poserne er for fulde.
    2. For hurtig kørselshastighed.
    3. Plæneklipperskjoldet er ikke nivelleret.
    1. Tøm poserne hyppigere.
    2. Kør langsommere ved fuld gas.
    3. Se, hvordan plæneklipperskjoldet nivelleres i betjeningsvejledningen til plæneklipperen.
    Blæserens rotor drejer ikke frit.
    1. Blæseren er tilstoppet.
    2. Rotoren er ikke tilrettet.
    1. Fjern snavs, blade eller græsaffald fra blæserens rotor.
    2. Kontakt en autoriseret serviceforhandler.
