Instalação
Preparação da máquina
-
Estacione a máquina numa superfície nivelada.
-
Engate o travão de mão.
-
Baixe as unidades de corte.
-
Desligue o motor e retire a chave.
Instalação do kit
Peças necessárias para este passo:
| Montagem das mangueiras hidráulicas (105-5400) | 1 |
| Montagem das mangueiras hidráulicas (105-5401) | 1 |
| Montagem das mangueiras hidráulicas (105-5402) | 1 |
| Montagem das mangueiras hidráulicas (95-2908) | 2 |
| Montagem das mangueiras hidráulicas (105-5404) | 1 |
| Montagem das mangueiras hidráulicas (106-9674) | 1 |
| Montagem das mangueiras hidráulicas (105-5405) | 1 |
| Anel de retenção[ORFS-8] | 6 |
| Anel de retenção [ORFS-10] | 6 |
| Anel de retenção [ORFS-4] | 4 |
| Anel de retenção [ORFS-6] | 2 |
Aviso
O fluido hidráulico que sai sob pressão pode penetrar na pele e provocar lesões.
-
Certifique-se de que todos os tubos e tubos hidráulicos se encontram em bom estado de conservação e que todas as ligações e uniões hidráulicas estão bem apertadas antes de colocar o sistema sob pressão.
-
Mantenha o seu corpo e mãos longe de fugas ou bicos que projetem fluido hidráulico sob pressão.
-
Utilize um pedaço de cartão ou papel para detetar fugas do fluido hidráulico.
-
Alivie com segurança toda a pressão do sistema hidráulico antes de executar qualquer trabalho neste sistema.
-
Em caso de penetração do fluido na pele, consulte imediatamente um médico.
-

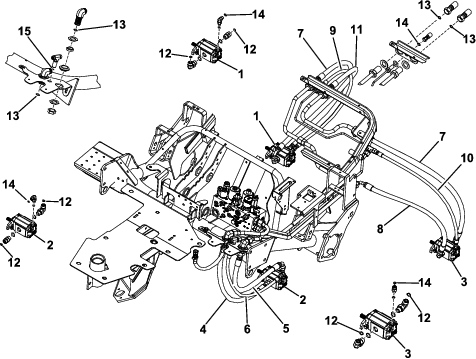

Localize e retire os tubos a serem substituídos como se mostra na Figura 1.
Note: Quando remover os tubos antigos, lembre-se como estavam colocados através dos componentes na máquina.
-
Substitua os tubos antigos e anéis de retenção por novos. O número de artigo de cada novo tubo é indicado em Figura 1.
Important: Antes de instalar mangueiras hidráulicas, certifique-se de que estão colocados anéis de retenção adequados e que estão lubrificados com fluido hidráulico.
