Instalación
Preparación de la máquina
-
Aparque la máquina en una superficie nivelada.
-
Accione el freno de estacionamiento.
-
Baje las unidades de corte.
-
Apague el motor y retire la llave.
Instalación del kit
Piezas necesarias en este paso:
| Conjunto de manguito hidráulico (105-5400) | 1 |
| Conjunto de manguera hidráulica(105-5401) | 1 |
| Conjunto de manguera hidráulica(105-5402) | 1 |
| Conjunto de manguera hidráulica(95-2908) | 2 |
| Conjunto de manguito hidráulico (105-5404) | 1 |
| Conjunto de manguera hidráulica(106-9674) | 1 |
| Conjunto de manguera hidráulica(105-5405) | 1 |
| Junta tórica [ORFS-8] | 6 |
| Junta tórica [ORFS-10] | 6 |
| Junta tórica [ORFS-4] | 4 |
| Junta tórica [ORFS-6] | 2 |
Advertencia
Las fugas de fluido hidráulico bajo presión pueden penetrar en la piel y causar lesiones.
-
Asegúrese de que todos los tubos y manguitos hidráulicos están en buenas condiciones, y que todos los acoplamientos y accesorios del sistema hidráulico están apretados, antes de aplicar presión al sistema hidráulico.
-
Mantenga el cuerpo y las manos alejados de fugas pequeñas o boquillas que liberan fluido hidráulico a alta presión.
-
Utilice un cartón o un papel para buscar fugas hidráulicas.
-
Alivie de manera segura toda presión en el sistema hidráulico antes de realizar trabajo alguno en el sistema hidráulico.
-
Busque atención médica inmediatamente si el fluido penetra en la piel.
-

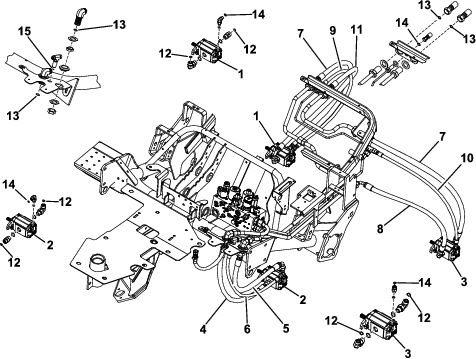

Localice y retire las mangueras a sustituir según se muestra en Figura 1.
Note: Al retirar las mangueras antiguas, recuerde su recorrido por los componentes de la máquina.
-
Sustituya las mangueras y juntas tóricas por las mangueras y juntas nuevas correspondientes. El número de pieza de cada manguera nueva se indica en Figura 1.
Important: Antes de instalar las mangueras hidráulicas, compruebe que las juntas tóricas correctas están colocadas y lubricadas con fluido hidráulico.
