Montage
Préparation de la machine
-
Garez la machine sur une surface plane et horizontale.
-
Serrez le frein de stationnement.
-
Abaissez les unités de coupe
-
Coupez le moteur et enlevez la clé.
Montage du kit
Pièces nécessaires pour cette opération:
| Ensemble flexible hydraulique (105-5400) | 1 |
| Flexible hydraulique (105-5401) | 1 |
| Flexible hydraulique (105-5402) | 1 |
| Flexible hydraulique (95-2908) | 2 |
| Ensemble flexible hydraulique (105-5404) | 1 |
| Flexible hydraulique (106-9674) | 1 |
| Flexible hydraulique (105-5405) | 1 |
| Joint torique [ORFS-8] | 6 |
| Joint torique [ORFS-10] | 6 |
| Joint torique [ORFS-4] | 4 |
| Joint torique [ORFS-6] | 2 |
Attention
Les fuites de liquide hydraulique sous pression peuvent transpercer la peau et causer des blessures graves.
-
Vérifiez l'état de tous les flexibles et conduits hydrauliques, ainsi que le serrage de tous les raccords et branchements avant de mettre le système hydraulique sous pression.
-
N'approchez pas les mains ou autres parties du corps des fuites en trou d'épingle ou des gicleurs d'où sort du liquide hydraulique sous haute pression.
-
Utilisez un morceau de papier ou de carton pour détecter les fuites.
-
Évacuez avec précaution toute la pression du système hydraulique avant toute intervention sur le système.
-
Consultez immédiatement un médecin si du liquide est injecté sous la peau.
-

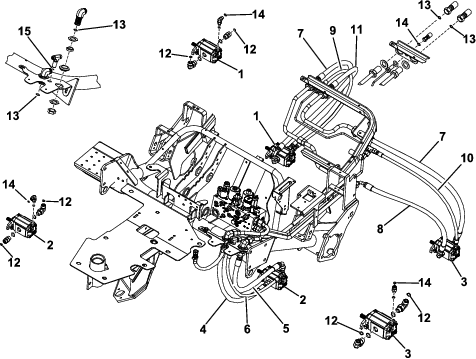

Trouvez et retirez les flexibles qui doivent être remplacés, comme montré à la Figure 1.
Note: Lors du retrait des anciens flexibles, notez leur acheminement dans la machine.
-
Remplacez les anciens flexibles et joints toriques par des neufs identiques. La référence de chaque nouveau flexible est montrée à la Figure 1.
Important: Avant d'installer des flexibles hydrauliques, vérifiez que les joints toriques corrects sont en place et lubrifiés avec du liquide hydraulique.
