Zabudowa typu furgon

Pojazd użytkowy Workman® GTX

Model No. 07440-Serial No. and Up

Important: Zabudowy typu furgon nie można montować na modelach Lifted (LT) ani na maszynie wyposażonej w zestaw Lift, model 07414.

Zabudowa typu furgon wymaga zamontowania poniższych zestawów:

  • Zestaw daszku lub kabiny

    • 07921 — Zestaw daszku 2-osobowego

    • 07922 — Zestaw daszku 4-osobowego lub

    • 07142 — Zestaw kabiny

  • Zestaw lusterka mocowanego na drzwiach – nr części 136-1997

  • Zestaw czujników cofania

    • 133-3018 — Zestaw alarmu cofania 12 V (maszyny spalinowe) lub

    • 131-8549 — Zestaw alarmu cofania 48 V (maszyny elektryczne)

Bezpieczeństwo

Naklejki informacyjne i ostrzegawcze

Graphic

Etykiety dotyczące bezpieczeństwa oraz instrukcje są wyraźnie widoczne dla operatora i znajdują się w pobliżu wszystkich miejsc potencjalnego zagrożenia. Uszkodzone i brakujące etykiety należy wymienić.
decal140-2594

140-2594

  1. Ryzyko upadku – nie przewoź pasażerów.
  2. Ryzyko przewrócenia – maksymalna ładowność wynosi 180 kg; przeczytaj instrukcję obsługi; nie wolno przekraczać prędkości 19 km/h.

Instalacja

Important: Do podnoszenia zabudowy typu furgon na ramę maszyny potrzebne są 2 osoby.

Przygotowanie maszyny

  1. Zaparkuj maszynę na równej powierzchni.

  2. Zaciągnij hamulec postojowy.

  3. Należy wyłączyć silnik i wyjąć kluczyk ze stacyjki.

g038447

Rysunek 1

Demontaż platformy ładunkowej

  1. Korzystając z suwnicy podnieś platformę ładunkową.

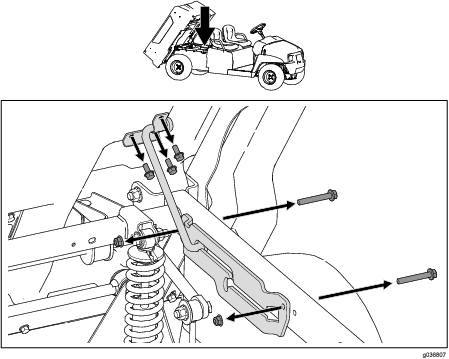

  2. Jeżeli występują, odkręć 2 śruby (⅜ x 2½ cala), 2 nakrętki kołnierzowe (⅜ cala) i 3 śruby (5/16 x ¾ cala) z zespołu podpórki i zdemontuj zespół podpórki (Rysunek 2).

    Note: Zachowaj elementy mocujące, jeśli w przyszłości planujesz ponowny montaż plastikowej platformy ładunkowej.

    g036807

    Rysunek 2

  3. Odkręć 2 śruby przegubu (½ x 4½ cala) i 2 przeciwnakrętki (½ cala) z wspornika obrotowego znajdującego się z tyłu maszyny (Rysunek 3).

    Note: Zachowaj elementy mocujące, jeśli w przyszłości planujesz ponowny montaż plastikowej platformy ładunkowej.

    g037303

    Rysunek 3

    1. Śruba przegubu (½ x 4½ cala)
    2. Wspornik obrotowy
    3. Przeciwnakrętka (½ cala)

  4. Zwolnij dźwignię platformy ładunkowej i zdejmij platformę ładunkową korzystając z suwnicy.

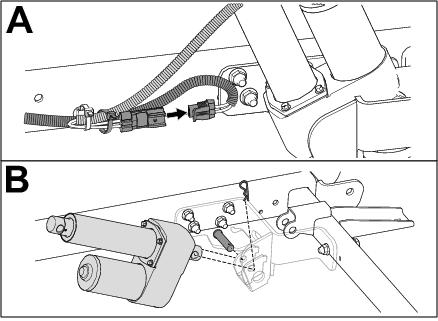

  5. Jeżeli występuje, zdemontuj siłownik elektryczny zgodnie z Rysunek 4.

    g307169

    Rysunek 4

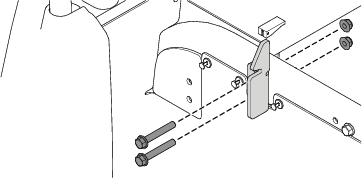

  6. Zdemontuj 2 zatrzaski, 4 śruby z łbem kołnierzowym (⅜ x 2½ cala) i 4 nakrętki kołnierzowe (⅜ cala) z lewej i prawej rury ramy (Rysunek 5).

    Zachowaj elementy mocujące, będą one używane do montażu w kroku Montaż zabudowy typu furgon.

    g307180

    Rysunek 5

Zmniejszanie prędkości maksymalnej

Części potrzebne do tej procedury:

Element dystansowy sprzęgła1

Ostrożnie

Kurz na sprzęgle uniesie się w powietrze i może spowodować obrażenia oczu lub dostać się do dróg oddechowych, powodując trudności w oddychaniu.

Przy wykonywaniu tej czynności stosuj gogle ochronne i maskę przeciwpyłową lub inne ochronniki oczu i dróg oddechowych.

  1. Wykręć śruby mocujące pokrywę sprzęgła pierwotnego, jak pokazano na rysunku Rysunek 6.

    Important: Ostrożnie zdejmuj pokrywę sprzęgła; sprężyna jest ściśnięta.

    Important: Zwróć uwagę na położenie symbolu X na pokrywach sprzęgieł i zespołach sprzęgieł pod kątem późniejszego mocowania.

  2. Zdemontuj sprężynę.

  3. Zamontuj element dystansowy sprzęgła, aby zmniejszyć prędkość maksymalną do 19 km/h.

    Important: Nie używaj maszyny, jeżeli nie zamontowano w niej co najmniej 3 elementów dystansowych sprzęgła.

    Elementy dystansowePrędkość maksymalna
    2 (standard)26 km/h – standard
    319 km/h

  4. Zamontuj sprężynę i pokrywę sprzęgła.

    Important: Upewnij się, że symbol X znajduje się w swoim pierwotnym położeniu.

  5. Dokręć śruby z momentem od 179 do 228 Nm.

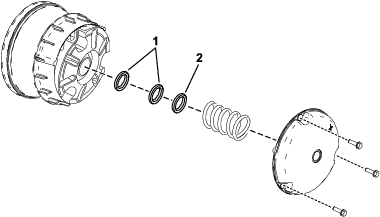

g307181

Rysunek 6

  1. Dotychczasowe elementy dystansowe sprzęgła
  2. Nowy element dystansowy sprzęgła

Montaż zabudowy typu furgon

Części potrzebne do tej procedury:

Zabudowa typu furgon1
Śruba kołnierzowa (½ x 1¼ cala)2
Nakrętka kołnierzowa (½ cala)2

Important: Do podnoszenia zabudowy typu furgon na ramę maszyny potrzebne są 2 osoby.

  1. Zamocuj przód zabudowy typu furgon do przodu rur ramy z każdej strony z wykorzystaniem odkręconych wcześniej 2 śrub z łbem kołnierzowym (⅜ x 2½ cala) i 2 nakrętek kołnierzowych (⅜ cala) (Rysunek 7).

    g303178

    Rysunek 7

    1. Zabudowa typu furgon
    2. Śruba kołnierzowa (⅜ x 2½ cala)
    3. Przód rur ramy
    4. Nakrętka kołnierzowa (⅜ cala)

  2. Dokręć nakrętki kołnierzowe (⅜ cala) z momentem od 37 do 45 N∙m.

  3. Zamocuj tył zabudowy typu furgon do tyłu rur ramy z każdej strony z wykorzystaniem śruby z łbem kołnierzowym (½ x 1¼ cala) i nakrętki kołnierzowej (½ cala) (Rysunek 8).

    g303179

    Rysunek 8

    1. Nakrętka kołnierzowa (½ cala)
    2. Tył rur ramy
    3. Śruba kołnierzowa (½ x 1¼ cala)
    4. Zabudowa typu furgon

  4. Dokręć nakrętki kołnierzowe (1/2 cala) z momentem od 92 do 112 N∙m.

Montaż zestawu daszku lub kabiny

Części potrzebne do tej procedury:

Zestaw daszku lub kabiny – 07921, 07922 lub 07142 (sprzedawany oddzielnie).1

Zamontuj zestaw daszku lub kabiny, patrz instrukcja instalacji zestawu.

Montaż zestawu lusterka mocowanego na drzwiach

Części potrzebne do tej procedury:

Zestaw lusterka mocowanego na drzwiach – nr części 136-1997 (sprzedawany oddzielnie)1

Zamontuj zestaw lusterka mocowanego na drzwiach; patrz instrukcja instalacji zestawu lusterka mocowanego na drzwiach.

Montaż zestawu alarmu cofania

Części potrzebne do tej procedury:

Zestaw alarmu cofania – nr części 133-3018 dla maszyn spalinowych lub 131-8549 dla maszyn elektrycznych (sprzedawany oddzielnie).1

Zamontuj zestaw alarmu cofania; patrz instrukcja instalacji zestawu alarmu cofania.
