Staubox für Nutzfahrzeuge

Nutzfahrzeug der Serie Workman® GTX

Model No. 07440-Serial No. and Up

Important: Sie können die Staubox für Nutzfahrzeuge nicht auf Modellen mit hoher Bodenfreiheit (Lifted LT) oder an einer Maschine, die mit dem Bodenfreiheits-Kit Modell 07414 ausgerüstet ist, installieren.

Sie müssen diese Kits mit der Staubox für Nutzfahrzeuge installieren:

  • Sonnendach- oder Kabinenkit

    • 07921 – Sonnendachkit für 2 Personen

    • 07922 – Sonnendachkit für 4 Personen oder

    • 07142 – Kabinenkit

  • Türbefestigungsspiegelkit – Teilenummer 136-1997

  • Backupalarm

    • 133-3018 – 12 V Rückfahralarmkit (benzinbetriebene Maschinen) oder

    • 131-8549 – 48 V Rückfahralarmkit (elektrische Maschinen)

Sicherheit

Sicherheits- und Bedienungsschilder

Graphic

Die Sicherheits- und Bedienungsaufkleber sind für den Bediener gut sichtbar und befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus.
decal140-2594

140-2594

  1. Sturzgefahr: Nehmen Sie nie Passagiere mit.
  2. Kippgefahr: Die maximale Tragfähigkeit beträgt 180 kg; lesen Sie die Betriebsanleitung;; überschreiten Sie die Fahrgeschwindigkeit von 19 km/h nicht.

Installation

Important: Heben Sie die Staubox für Nutzfahrzeuge mit zwei Personen auf den Maschinenrahmen.

Vorbereiten der Maschine

  1. Parken Sie die Maschine auf einer ebenen Fläche.

  2. Aktivieren Sie die Feststellbremse.

  3. Stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

g038447

Bild 1

Abnehmen der Ladepritsche

  1. Heben Sie die Ladepritsche mit einem Deckenhebezug an.

  2. Falls zutreffend, entfernen Sie die zwei Schrauben (⅜" x 2½"), zwei Bundmuttern (⅜") und drei Schrauben (5/16" x ¾") von der Stützstange und nehmen Sie die Stützstange ab (Bild 2).

    Note: Behalten Sie alle entfernten Befestigungsmittel, wenn Sie die Kunststoff-Ladepritsche zu einem späteren Zeitpunkt wieder anbauen wollen.

    g036807

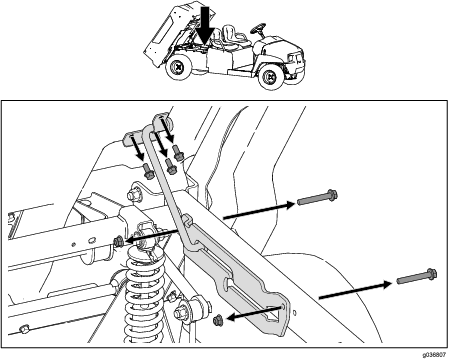

    Bild 2

  3. Entfernen Sie die beiden Lagerschrauben (½" x 4½") und die beiden Sicherungsmuttern (½") aus der Schwenkhalterung an der Rückseite der Maschine (Bild 3).

    Note: Behalten Sie alle entfernten Befestigungsmittel, wenn Sie die Kunststoff-Ladepritsche zu einem späteren Zeitpunkt wieder anbauen wollen.

    g037303

    Bild 3

    1. Drehschraube (½" x 4½")
    2. Schwenkhalterung
    3. Sicherungsmutter (½")

  4. Lösen Sie den Ladepritschenhebel und entfernen Sie die Ladepritsche mit dem Deckenhebezug.

  5. Falls zutreffend, entfernen Sie den elektrischen Hubzylinder, wie in Bild 4 dargestellt.

    g307169

    Bild 4

  6. Nehmen Sie die beiden Verriegelungen, die vier Bundkopfschrauben (3/8" x 2½") und die vier Bundmuttern (3/8") vom linken und rechten Rahmenrohr ab (Bild 5).

    Bewahren Sie die Befestigungsmittel für den späteren Einbau in Einbau der Staubox für Nutzfahrzeuge auf.

    g307180

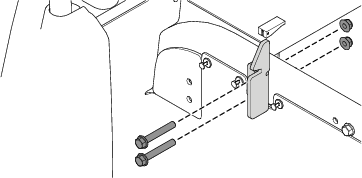

    Bild 5

Verringern der Höchstgeschwindigkeit

Für diesen Arbeitsschritt erforderliche Teile:

Kupplungsdistanzstück1

Achtung

Der Staub in der Kupplung setzt sich in der Luft fest und kann Ihre Augen beschädigen oder Sie können ihn einatmen und Atembeschwerden bekommen.

Tragen Sie einen Augenschutz und eine Staubmaske oder andere Augen- und Atemschutzausrüstung, wenn Sie diese Arbeit ausführen.

  1. Entfernen Sie die Schrauben, mit denen die Abdeckung der Hauptkupplung befestigt ist, wie in Bild 6 abgebildet.

    Important: Passen Sie beim Entfernen der Kupplungsabdeckung auf, da die Feder gespannt ist.

    Important: Achten Sie auf die X-Ausrichtung an den Kupplungsabdeckungen und Kupplungen für einen späteren Einbau.

  2. Entfernen Sie die Feder.

  3. Setzen Sie das Kupplungsdistanzstück ein, um die Höchstgeschwindigkeit auf 19 km/h zu drosseln.

    Important: Betreiben Sie die Maschine nur mit mindestens drei eingebauten Kupplungsdistanzstücken.

    DistanzstückeHöchstgeschwindigkeit
    2 (Standard)26 km/h – Standard
    319 km/h

  4. Befestigen Sie die Feder und die Kupplungsabdeckung.

    Important: Achten Sie darauf, dass das X in der Originalstellung ist.

  5. Ziehen Sie die Schrauben auf ein Drehmoment von 179 - 228 N·m an.

g307181

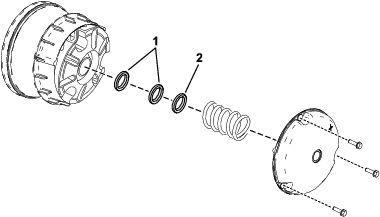

Bild 6

  1. Vorhandenes Kupplungsdistanzstück
  2. Neues Kupplungsdistanzstück

Einbau der Staubox für Nutzfahrzeuge

Für diesen Arbeitsschritt erforderliche Teile:

Staubox für Nutzfahrzeuge1
Bundkopfschraube (½" x 1¼")2
Bundmutter (1/2")2

Important: Heben Sie die Staubox für Nutzfahrzeuge mit zwei Personen auf den Maschinenrahmen.

  1. Befestigen Sie die Vorderseite der Staubox für Nutzfahrzeuge mit den zuvor entfernten beiden Bundkopfschraube (⅜" x 2½") und den beiden Bundmuttern (⅜") am Rahmenrohr an jeder Seite (Bild 7).

    g303178

    Bild 7

    1. Staubox für Nutzfahrzeuge
    2. Bundkopfschraube (⅜" x 2½")
    3. Vorderseite der Rahmenrohre
    4. Bundmutter (⅜")

  2. Ziehen Sie die Bundmuttern (⅜") auf ein Drehmoment von 37 bis 45 Nm an.

  3. Befestigen Sie die Rückseite der Staubox für Nutzfahrzeuge mit einer Bundkopfschraube (½" x 1¼") und einer Bundmutter (½") am Rahmenrohr an jeder Seite (Bild 8).

    g303179

    Bild 8

    1. Bundmutter (½")
    2. Rückseite der Rahmenrohre
    3. Bundkopfschraube (½" x 1¼")
    4. Staubox für Nutzfahrzeuge

  4. Ziehen Sie die Bundmuttern (½") auf ein Drehmoment von 92 bis 112 Nm an.

Einbauen des Sonnendach- oder Kabinenkits

Für diesen Arbeitsschritt erforderliche Teile:

Sonnendach- oder Kabinenkits: 07921, 07922 oder 07142 (separat erhältlich)1

Installieren Sie das Sonnendach- oder Kabinenkit; siehe Installationsanleitung für das Kit.

Anbau des Türbefestigungsspiegelkits

Für diesen Arbeitsschritt erforderliche Teile:

Türbefestigungsspiegelkit – Teilenummer 136-1997 (separat erhältlich)1

Bauen Sie das Türbefestigungsspiegelkit ein, siehe Installationsanweisungen für das Türbefestigungsspiegelkit.

Einbau des Rückfahralarmkits

Für diesen Arbeitsschritt erforderliche Teile:

Rückfahralarmkit – Teilenummer 133-3018 für benzinbetrieben Maschinen oder 131-8549 für elektrische Maschinen (separat erhältlich).1

Bauen Sie das Rückfahralarmkit ein; siehe die Installationsanleitung des Rückfahralarmkits
