Important: Du kan ikke montere transportladet på løftede modeller (LT) eller en maskine, der er udstyret med løftesætmodel 07414.

Disse sæt skal monteres med transportladet:

  • Kaleche- eller førerhussæt

    • 07921 – 2-personers kalechesæt

    • 07922 – 4-personers kalechesæt eller

    • 07142 – Førerhussæt

  • Sæt til montering af spejl på dør – delnr. 136-1997

  • Bakalarmsæt

    • 133-3018 – 12 V bakalarmsæt (benzinmaskiner) eller

    • 131-8549 — 48 V bakalarmsæt (elektriske maskiner)

Sikkerhed

Sikkerheds- og instruktionsmærkater

Graphic

Sikkerheds- og instruktionsmærkaterne kan nemt ses af operatøren og er placeret tæt på potentielle risikoområder. Udskift eventuelle beskadigede eller manglende mærkater.
decal140-2594

140-2594

  1. Fare for at falde af – medtag ikke passagerer.
  2. Tippefare – den maksimale bærekapacitet er 180 kg. Læs betjeningsvejledningen. Kør ikke hurtigere end 19 km/t.

Montering

Important: Der skal to personer til at løfte transportladet op på maskinstellet.

Klargøring af maskinen

  1. Parker maskinen på en plan flade.

  2. Aktiver parkeringsbremsen.

  3. Sluk for maskinen, og tag nøglen ud.

g038447

Figur 1

Afmontering af lad

  1. Brug en løbekran til at hæve ladet.

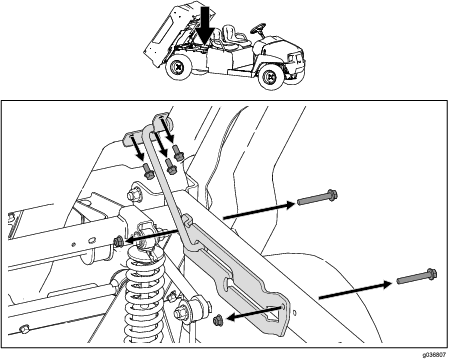

  2. Hvis det er relevant, skal du fjerne de 2 bolte (⅜" x 2½"), 2 flangemøtrikker (⅜") og 3 bolte (5/16" x ¾") fra støttepindsenheden og fjerne støttepindsenheden (Figur 2).

    Note: Gem delene, hvis du ønsker at montere plastikladet igen på et senere tidspunkt.

    g036807

    Figur 2

  3. Fjern de to drejebolte (1/2 x 4-1/2 tomme) og to låsemøtrikker (1/2 tomme) fra drejebeslaget bagest på maskinen (Figur 3).

    Note: Gem delene, hvis du ønsker at montere plastikladet igen en dag.

    g037303

    Figur 3

    1. Drejebolt (1/2 x 4-1/2 tomme)
    2. Drejebeslag
    3. Låsemøtrik (1/2 tomme)

  4. Slip håndtaget til ladet, og fjern ladet med en løbekran.

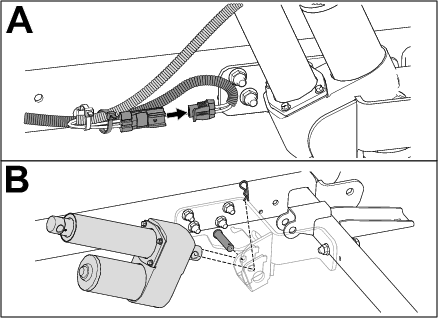

  5. Hvis det er relevant, skal du fjerne den elektriske løftecylinder som vist i Figur 4.

    g307169

    Figur 4

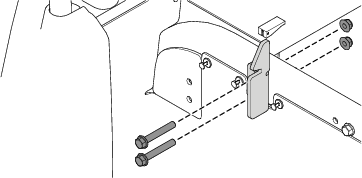

  6. Fjern de 2 låse, 4 flangehovedbolte (⅜" x 2½") og 4 flangemøtrikker (⅜") fra venstre og højre stelrør (Figur 5).

    Gem fastgørelsesanordningerne til montering i Montering af transportladet.

    g307180

    Figur 5

Reducering af tophastigheden

Dele, der skal bruges til dette trin:

Koblingsafstandsbøsning1

Forsigtig

Støvet i koblingen kommer ud i luften og kan skade øjnene. Du risikerer også at indånde støvet, hvilket kan medføre åndedrætsbesvær.

Brug sikkerhedsbriller og støvmaske eller anden øjen- og åndedrætsbeskyttelse under rengøringen.

  1. Afmonter boltene, der fastgør primærkoblingsdækslet som vist i Figur 6.

    Important: Udvis forsigtighed, når du afmonterer koblingsdækslet. Fjederen er under tryk.

    Important: Bemærk X-retningen på koblingsdækslerne og koblingsenhederne til senere montering.

  2. Fjern fjederen.

  3. Monter koblingsafstandsbøsningen for at reducere tophastigheden til 19 km/t.

    Important: Betjen ikke maskinen uden mindst 3 koblingsafstandsbøsninger monteret.

    AfstandsbøsningerTophastighed
    2 (standard)26 km/t – standard
    319 km/t

  4. Monter fjederen og koblingsdækslet.

    Important: Sørg for, at X er placeret i den oprindelige placering.

  5. Tilspænd boltene med et moment på 179 til 228 Nm.

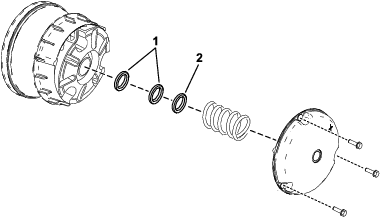

g307181

Figur 6

  1. Eksisterende koblingsafstandsbøsninger
  2. Ny koblingsafstandsbøsning

Montering af transportladet

Dele, der skal bruges til dette trin:

Transportlad1
Flangehovedbolt (½" x 1¼")2
Flangemøtrik (1/2 tomme)2

Important: Der skal to personer til at løfte transportladet op på maskinstellet.

  1. Fastgør transportladets front til forsiden af stelrørene ved hjælp af de tidligere fjernede 2 flangehovedbolte (⅜" x 2½") og 2 flangemøtrikker (⅜") på hver side (Figur 7).

    g303178

    Figur 7

    1. Transportlad
    2. Flangehovedbolt (⅜" x 2½")
    3. Forsiden af stelrørene
    4. Flangemøtrik (⅜")

  2. Tilspænd flangemøtrikkerne (3/8") med et moment på 37 til 45 Nm.

  3. Fastgør transportladets bagende til bagsiden af stelrørene ved hjælp af en flangehovedbolt (½" x 1¼") og en flangemøtrik (½") på hver side (Figur 8).

    g303179

    Figur 8

    1. Flangemøtrik (½")
    2. Bagsiden af stelrørene
    3. Flangehovedbolt (½" x 1¼")
    4. Transportlad

  4. Tilspænd flangemøtrikkerne (½") med et moment på 92 til 112 Nm.

Montering af kaleche- eller førerhussættet

Dele, der skal bruges til dette trin:

Kaleche- eller førerhussæt – 07921, 07922 eller 07142 (sælges separat)1

Monter kaleche- eller førerhussættet. Se monteringsvejledningen til sættet.

Installation af sættet til montering af spejl på dør

Dele, der skal bruges til dette trin:

Sæt til montering af spejl på dør – delnr. 136-1997 (sælges separat)1

Installer sættet til montering af spejl på dør. Se monteringsvejledningen til montering af spejl på dør.

Montering af bakalarmsættet

Dele, der skal bruges til dette trin:

Bakalarmsæt – delnr. 133-3018 til benzinmaskiner eller 131-8549 til elektriske maskiner (sælges separat).1

Monter bakalarmsættet. Se monteringsvejledningen til bakalarmsættet.
