Lasteboks for nyttekjøretøy

Bruksbiler i Workman® GTX-serien

Model No. 07440-Serial No. and Up

Important: Du kan ikke installere lasteboksen for nyttekjøretøy på løftede (LT) modeller eller en maskin utstyrt med løftesettmodell 07414.

Du må montere disse settene sammen med lasteboksen for nyttekjøretøy:

  • Kalesje- eller førerhussett

    • 07921 – kalesjesett, 2 personer

    • 07922 – kalesjesett, 4 personer, eller

    • 07142 – førerhussett

  • Dørspeilsett – delenr. 136-1997

  • Reversalarmsett

    • 133-3018 – 12 V ryggealarmsett (gassmaskiner) eller

    • 131-8549 – 48 V ryggealarmsett (elektriske maskiner)

Sikkerhet

Sikkerhets- og instruksjonsmerker

Graphic

Sikkerhetsmerker og -instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Skift ut alle merker som er ødelagte eller mangler.
decal140-2594

140-2594

  1. Fallfare – ta aldri på passasjerer.
  2. Veltefare – maksimum lastekapasitet er 180 kg. Les brukerhåndboken. Ikke overstig enn 19 km/t.

Montering

Important: Ved løfting av lasteboksen for nyttekjøretøy opp på maskinrammen skal man være to personer.

Klargjøre maskinen

  1. Parker maskinen på en jevn flate.

  2. Sett på parkeringsbremsen.

  3. Slå av maskinen og ta ut nøkkelen.

g038447

Figur 1

Fjerne lasteplanet

  1. Bruk en kran til å heve lasteplanet.

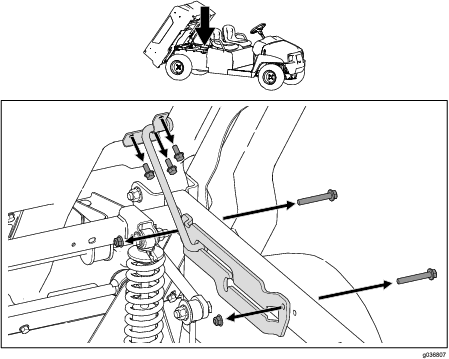

  2. Hvis det er aktuelt, må du fjerne de to boltene (⅜ x 2½ tomme), to flensmutterne (⅜ tomme) og tre boltene (5/16 x ¾ tomme) fra støttestangenheten, og fjern støttestangenheten (Figur 2).

    Note: Ta vare på delene hvis du vil montere lasteplanet i plast i fremtiden.

    g036807

    Figur 2

  3. Fjern de to svingboltene (1/2 x 4 1/2 tomme) og de to låsemutterne (1/2 tomme) fra svingbraketten plassert bak på maskinen (Figur 3).

    Note: Ta vare på delene hvis du vil montere lasteplanet i plast i fremtiden.

    g037303

    Figur 3

    1. Svingbolt (1/2 x 4 1/2 tomme)
    2. Svingbrakett
    3. Låsemutter (1/2 tomme)

  4. Frigjør lasteplanets spak og fjern lasteplanet ved å bruke en kran.

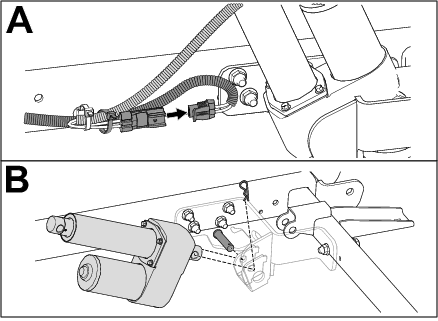

  5. Hvis det er aktuelt, må du fjerne den elektriske løftesylinderen, som vist i Figur 4.

    g307169

    Figur 4

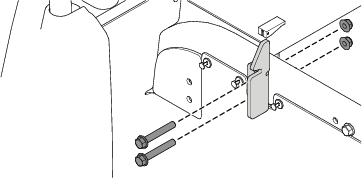

  6. Fjern de to låsene, fire flenshodeboltene (⅜ x 2½ tomme) og fire flensemuttere (⅜ tomme) fra venstre og høyre rammerør (Figur 5).

    Ta vare på monteringsfestene i Montere lasteboksen for nyttekjøretøy.

    g307180

    Figur 5

Redusere topphastigheten

Deler som er nødvendige for dette trinnet:

Avstandsstykke for clutch1

Forsiktig

Støvet i clutchen fraktes gjennom luften og kan skade øynene dine, eller du kan inhalere det og få pusteproblemer.

Bruk vernebriller og en støvmaske eller annet øye- eller åndedrettsvern når du gjennomfører denne prosedyren.

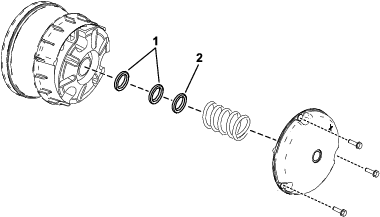

  1. Fjern boltene som fester dekselet til primærclutchen, som vist i Figur 6.

    Important: Vær forsiktig når du fjerner clutchdekselet, fjæren står i spenn.

    Important: Merk deg X-retningen på clutchdekslene og clutchenhetene for senere montering.

  2. Fjern fjæren.

  3. Monter avstandsstykket for clutch for å redusere topphastigheten til 19 km/t.

    Important: Ikke bruk maskinen uten minst tre avstandsstykker for clutch på plass.

    AvstandsstykkerTopphastighet
    2 (standard)26 km/t – standard
    319 km/t

  4. Monter fjæren og clutchdekselet.

    Important: Sørg for at X-en settes tilbake på opprinnelig plassering.

  5. Trekk til boltene med et moment på 179–228 Nm.

g307181

Figur 6

  1. Eksisterende avstandsstykker for clutch
  2. Nytt avstandsstykke for clutch

Montere lasteboksen for nyttekjøretøy

Deler som er nødvendige for dette trinnet:

Lasteboks for nyttekjøretøy1
Flenshodebolt (½ x 1¼ tomme)2
Flensmutter (1/2 tomme)2

Important: Ved løfting av lasteboksen for nyttekjøretøy opp på maskinrammen skal man være to personer.

  1. Fest forsiden av lasteboksen for nyttekjøretøy til forsiden av rammerørene på hver side ved hjelp av de to flensehodeboltene (⅜ x 2½ tomme) og to flensmutterne (⅜ tomme) du fjernet tidligere (Figur 7).

    g303178

    Figur 7

    1. Lasteboks for nyttekjøretøy
    2. Flenshodebolt (⅜ x 2½ tomme)
    3. Forsiden av rammerørene
    4. Flensmutter (⅜ tomme)

  2. Stram flensmutterne (⅜ tomme) til 37–45 Nm.

  3. Fest baksiden av lasteboksen for nyttekjøretøy til baksiden av rammerørene på hver side ved hjelp av en flenshodebolt (½ x 1¼ tommer) og en flensmutter (½ tomme) (Figur 8).

    g303179

    Figur 8

    1. Flensmutter (½ tomme)
    2. Baksiden av rammerørene
    3. Flenshodebolt (½ x 1¼tomme)
    4. Lasteboks for nyttekjøretøy

  4. Stram flensmutterne (⅜ tomme) til 92–112 Nm.

Montere kalesje- eller førerhussettet

Deler som er nødvendige for dette trinnet:

Kalesje- eller førerhussett – 07921, 07922 eller 07142 (selges separat)1

Monter kalesje- eller førerhussettet. Se monteringsinstruksjonene for settet.

Montere dørspeilsett

Deler som er nødvendige for dette trinnet:

Dørspeilsett – delenr. 136-1997 (selges separat)1

Monter dørspeilsettet. Se installasjonsinstruksjonene for dørspeilsettet.

Montere ryggealarmsettet

Deler som er nødvendige for dette trinnet:

Ryggealarmsett – delenr. 133-3018 for gassmaskiner eller 131-8549 for elektriske maskiner (selges separat).1

Monter ryggealarmsettet. Se monteringsinstruksjonene for ryggesettet.
